    Cómo instalar un Vehicle Gateway (ELD)

    Actualización





    Requisitos de instalación

    ¿Qué contiene la caja?

    • Vehicle Gateway
    • Cable



    Herramientas

    • Cable (asignado para su vehículo)
    • Tornillos de mano
    • Conector de 15 pines


    Pasos: Instalar el Vehicle Gateway (ELD)

    1. Apague el vehículo y ponga el freno de mano antes de comenzar la instalación
    Debió haber recibido el cable correcto para su vehículo en la caja del Vehicle Gateway. Motive ofrece todos los cables enumerados a continuación.
    Esta tabla enlista cada vehículo junto con los cables necesarios. El proceso de instalación puede variar dependiendo del tipo de vehículo y el cable requerido.
    3.  Confirme la ubicación del puerto de diagnóstico de su vehículo. Consulte el manual de su vehículo para obtener ayuda.

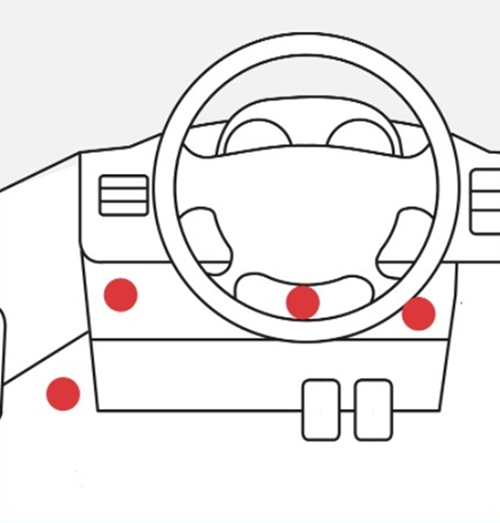

    4.  Conecte el cable de diagnóstico suministrado al puerto de diagnóstico del vehículo. Los puntos rojos indican las posibles ubicaciones del puerto de diagnóstico en su vehículo.
    Puede realizar una conexión directa al puerto de diagnóstico o usar un cable divisor en Y para mantener el puerto de diagnóstico accesible y/o montar el Vehicle Gateway en un lugar más discreto.
    206.jpg5.  Enchufe el conector de 15 pines al Vehicle Gateway y asegúrelo utilizando tornillos.

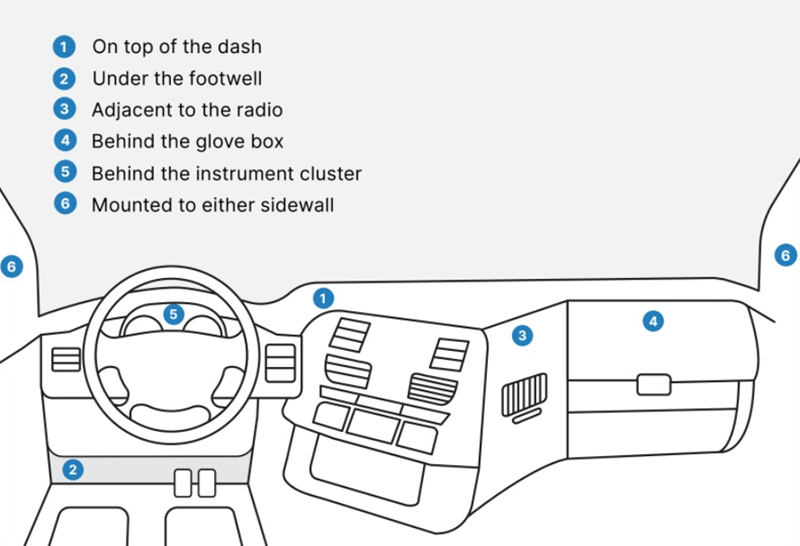

    6.  Monte el Vehicle Gateway en el lugar que desee. Vea a continuación algunos ejemplos de otras posibles zonas donde puede montar su Vehicle Gateway:

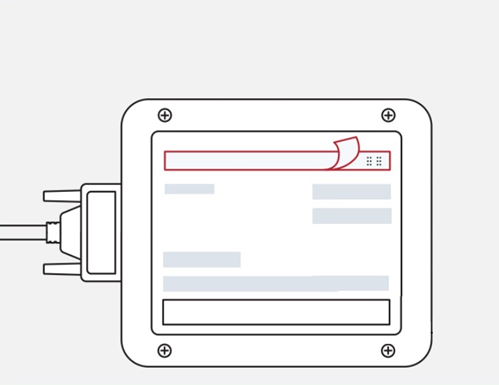

    7.  Utilice las toallitas alcoholadas suministradas para limpiar el área de montaje. Después, retire la parte posterior de las tiras adhesivas en la parte trasera del Vehicle Gateway y péguela en la zona limpia. Asegúrese de que el dispositivo esté montado correctamente para garantizar un correcto funcionamiento del vehículo.

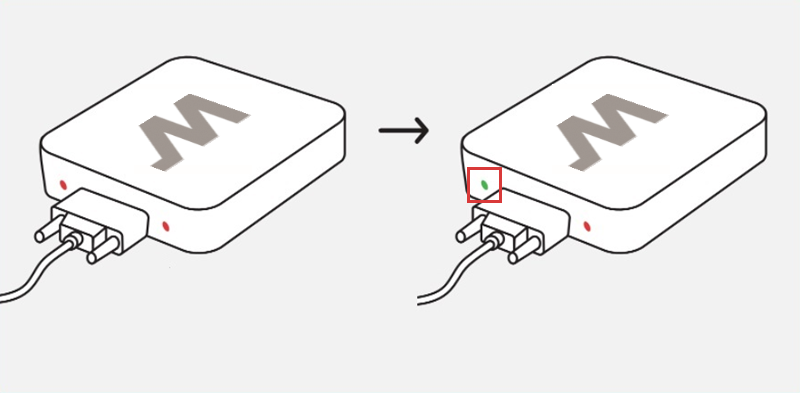

    8.  Una vez que haya conectado el Vehicle Gateway, las luces LED se encienden y se ponen en rojo. Si las luces no se encienden inmediatamente, ENCIENDA el contacto del vehículo y las luces deberían encenderse. Cuando el Vehicle Gateway haya adquirido una señal celular/GPS, el LED izquierdo se pondrá verde.
