    Comment installer la Passerelle Véhicule dans un camion Mack - modèle 2013 et ultérieur

    Mise à jour
    Public Installateurs, Gestionnaires de flotte
    S'applique à Passerelle Véhicule



    Introduction

    Une Passerelle Véhicule doit être attribuée et installée dans le véhicule avant de pouvoir être utilisée par les chauffeurs. Seuls les administrateurs de flotte peuvent attribuer les Passerelles Véhicule. Pour découvrir comment procéder, suivez le guide détaillé ci-dessous.


    Exigences d'installation : Passerelle Véhicule



    Contenu de la boîte

    • Passerelle Véhicule

    • Câble

    Outils

    • Câble (attribué pour votre véhicule)


    Étapes

    1. Avant de commencer, arrêtez complètement votre véhicule et actionnez le frein de stationnement par mesure de sécurité.

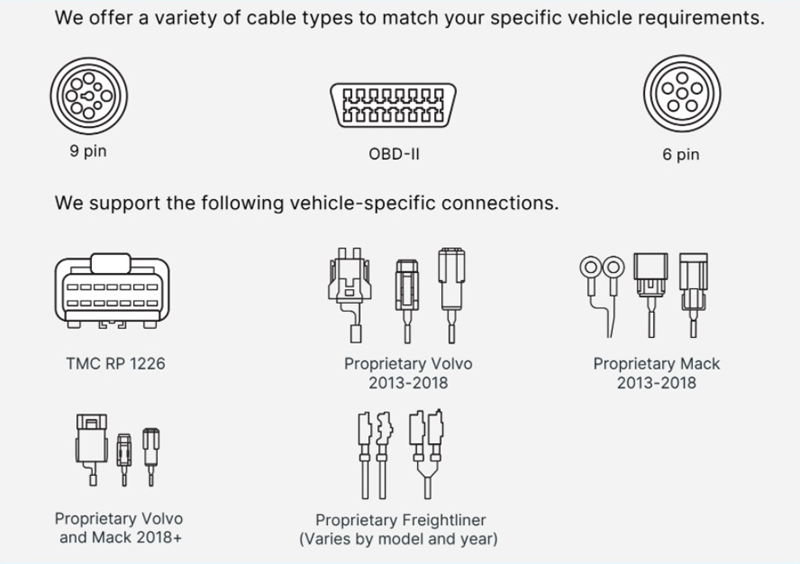

    2. Vous devriez avoir reçu le câble correct pour votre véhicule. Nous proposons tous les câbles répertoriés ci-dessous.

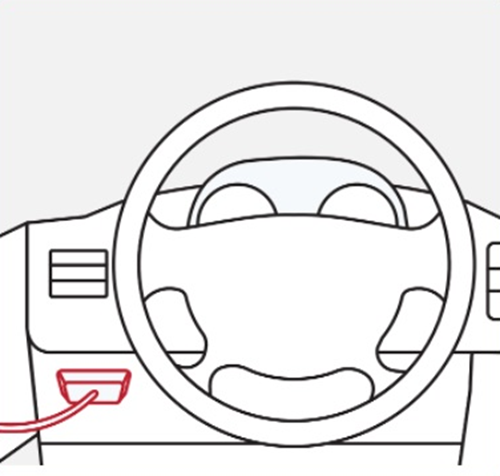

    3. Confirmez l'emplacement du port de diagnostic de votre véhicule. Reportez-vous au manuel de votre véhicule pour vous guider.

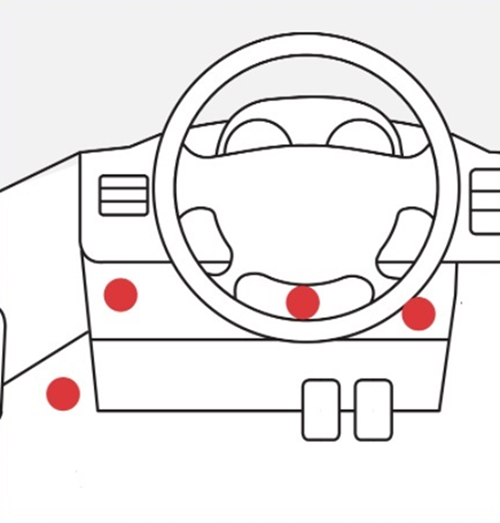

    4. Connectez l'extrémité de diagnostic du câble fourni au port de diagnostic du véhicule. Les points rouges indiquent les emplacements possibles du port de diagnostic sur votre véhicule.

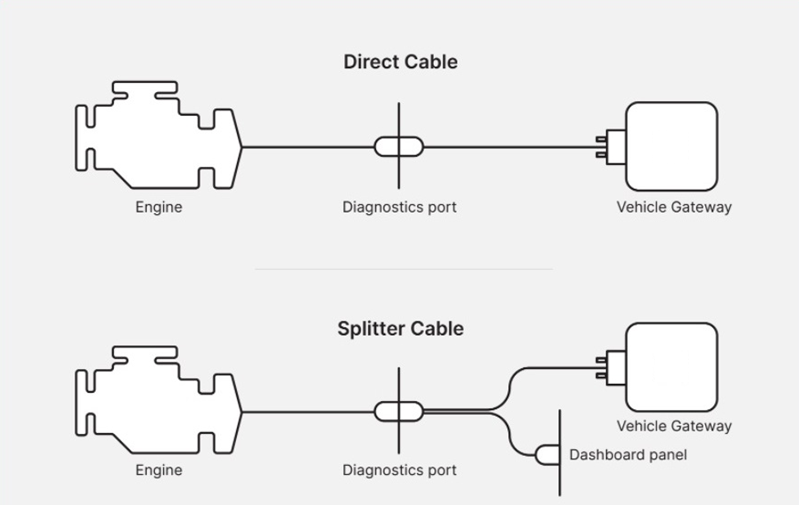

    Vous pouvez établir une connexion directe avec le port de diagnostic ou utiliser un câble en Y pour garder le port de diagnostic accessible ou monter la Passerelle Véhicule dans un endroit plus discret.

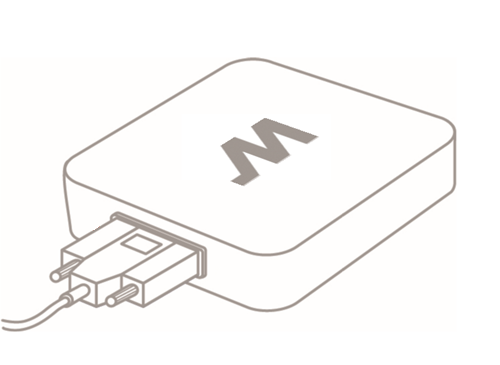

    5. Fixez le connecteur à 15 broches sur la Passerelle Véhicule à l'aide des vis de serrage.

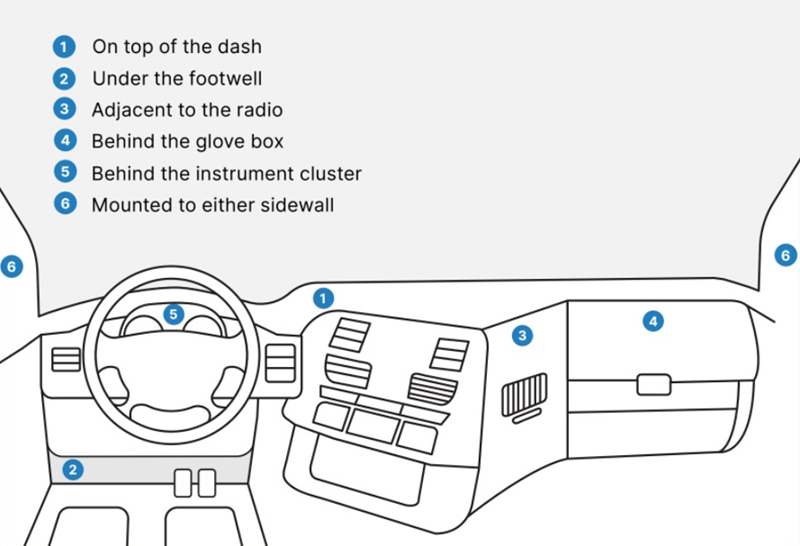

    6. Montez la Passerelle Véhicule dans l'emplacement de votre choix. Vous trouverez ci-dessous quelques exemples d'autres endroits où vous pouvez monter votre Passerelle Véhicule :
    7. Utilisez le tampon d'alcool fourni pour nettoyer la zone de montage. Ensuite retirez le papier dorsal de la bande adhésive à l'arrière de la Passerelle Véhicule et fixez-la sur la zone nettoyée. Assurez-vous que l'appareil est correctement monté pour garantir une utilisation sûre du véhicule.

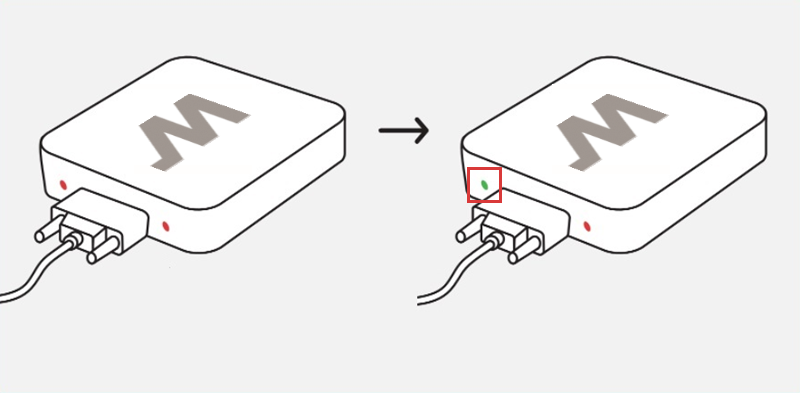

    8. Une fois la Passerelle Véhicule connectée, Les voyant LED s'allument puis passent au rouge. Si les voyants ne s'allument pas immédiatement, mettez le contact du véhicule et les voyants devraient s'allumer. Lorsque la Passerelle Véhicule aura capté un signal cellulaire/GPS, le voyant LED de gauche passera au vert.
