Cet article explique comment installer la passerelle véhicule Motive (VG) et sélectionner le câble approprié pour votre véhicule. Utiliser le bon câble et suivre les étapes d'installation appropriées garantit une capture précise des données et des performances optimales.
Aperçu
La passerelle véhicule Motive connecte votre véhicule à la plateforme Motive, permettant le suivi en temps réel, la surveillance de la conformité et le diagnostic. Elle prend en charge une large gamme de types de véhicules et de connecteurs, et l'installation est facilitée grâce à l'application Motive Fleet :
Caractéristiques principales
- Installation facile : Suivez des instructions claires étape par étape pour une configuration rapide, rendant l'installation sans tracas et minimisant les temps d'arrêt.
- Large compatibilité : Fonctionne avec la plupart des véhicules commerciaux et légers, assurant une intégration fluide à travers divers types de flottes.
- Support de l'application : Utilisez l'application Motive Fleet pour vérifier et compléter le processus d'installation, garantissant une installation correcte de l'appareil et la synchronisation des données.
- Données précises : Assure un suivi fiable en temps réel et fournit des rapports de conformité précis, vous aidant à rester conforme aux exigences réglementaires.
Principes de base
Liste de vérification avant installation :
- Confirmez la marque, le modèle et l'année de votre véhicule.
- Identifiez le type de port de diagnostic (J1939, RP1226, OBDII, 6 broches, câblage direct, etc.)
- Rassemblez votre kit Passerelle véhicule et le câble approprié.
- Assurez-vous que l'application Motive Fleet est installée sur votre appareil mobile.
Installation spécifique au câble et utilisations
| Câble | Type de câble | Utilisation | Véhicules compatibles |
| Câble 3000/3001/3002/3003 | 1939 (9 broches) | Données pour véhicules lourds | Freightliner, Peterbilt, Kenworth, International, Mack |
| Câble 3035/3036 | RP1226 | Accès télématique OEM amélioré | Freightliner Cascadia récents, Volvo VNL |
| Câble 3015/17/18 | OBDII | Capture de données pour véhicules légers | Camionnettes et fourgonnettes (Ford, Chevy, RAM) |
| Câble 3022 | 6 broches (J1708) | Véhicules commerciaux plus anciens | Camions lourds avant 2008 |
| Câble 4020/Câble 3044 | Câblage direct | Véhicules sans ports | Autobus, véhicules anciens ou personnalisés |
| Kit Autotap | Autotap | Réseaux OBD-II hérités | Certains véhicules anciens spécifiques |
| Câble 3030/3031/3034/3043 | Spécialité | Connecteurs spécifiques OEM | Volvo, Mack, Freightliner |
| Câble 5005 | AUX | Données auxiliaires (ex. prise de force) | Véhicules avec prise de force ou systèmes auxiliaires |
Installation de la passerelle véhicule avec l'application Motive Fleet
Les gestionnaires de flotte, administrateurs de flotte et installateurs peuvent installer la passerelle véhicule directement via l'application Motive Fleet sans accéder au tableau de bord de la flotte.
Création d'un profil véhicule et attribution d'une passerelle véhicule
Pour installer la passerelle véhicule via l'application Fleet, suivez les étapes ci-dessous :

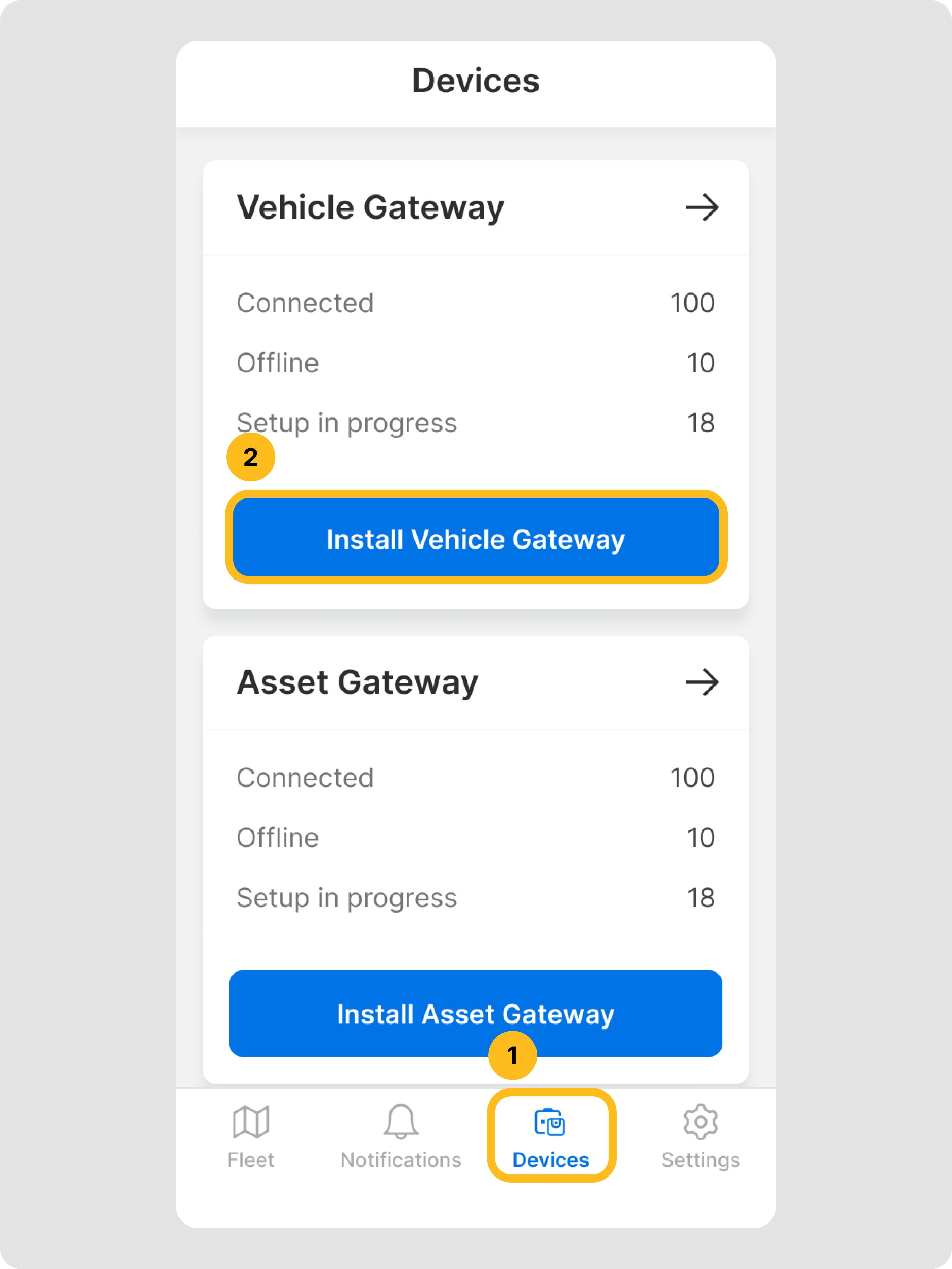

- Connectez-vous à l'application Fleet et appuyez sur Appareils.
Appuyez sur Installer la passerelle véhicule.

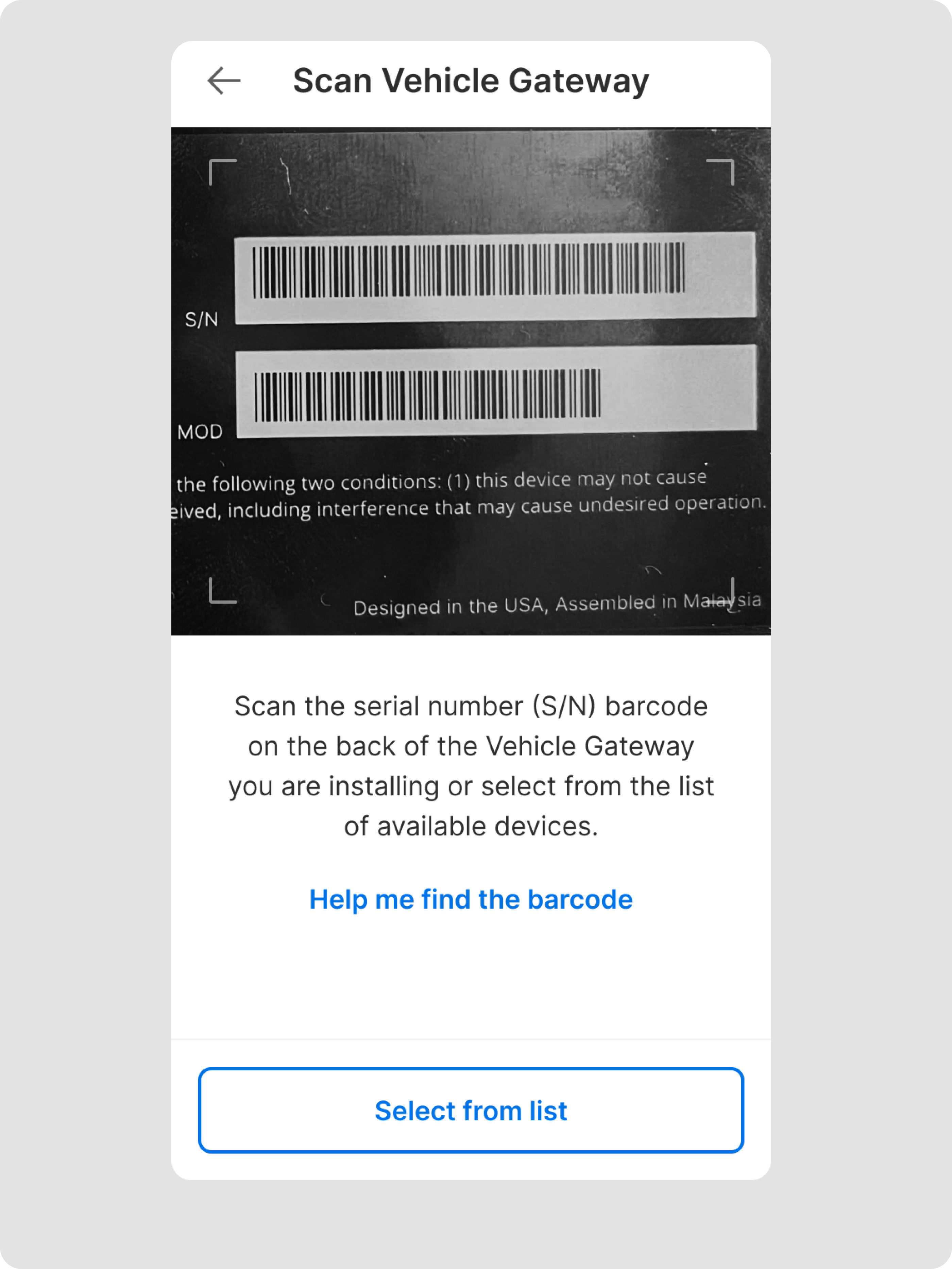

Scannez le code-barres du numéro de série de la nouvelle passerelle véhicule. Il se trouve dans le coin supérieur droit de l'autocollant au dos de la passerelle ou sur la boîte d'emballage dans laquelle l'appareil est arrivé.
Appuyez sur Continuer une fois le numéro de série identifié.

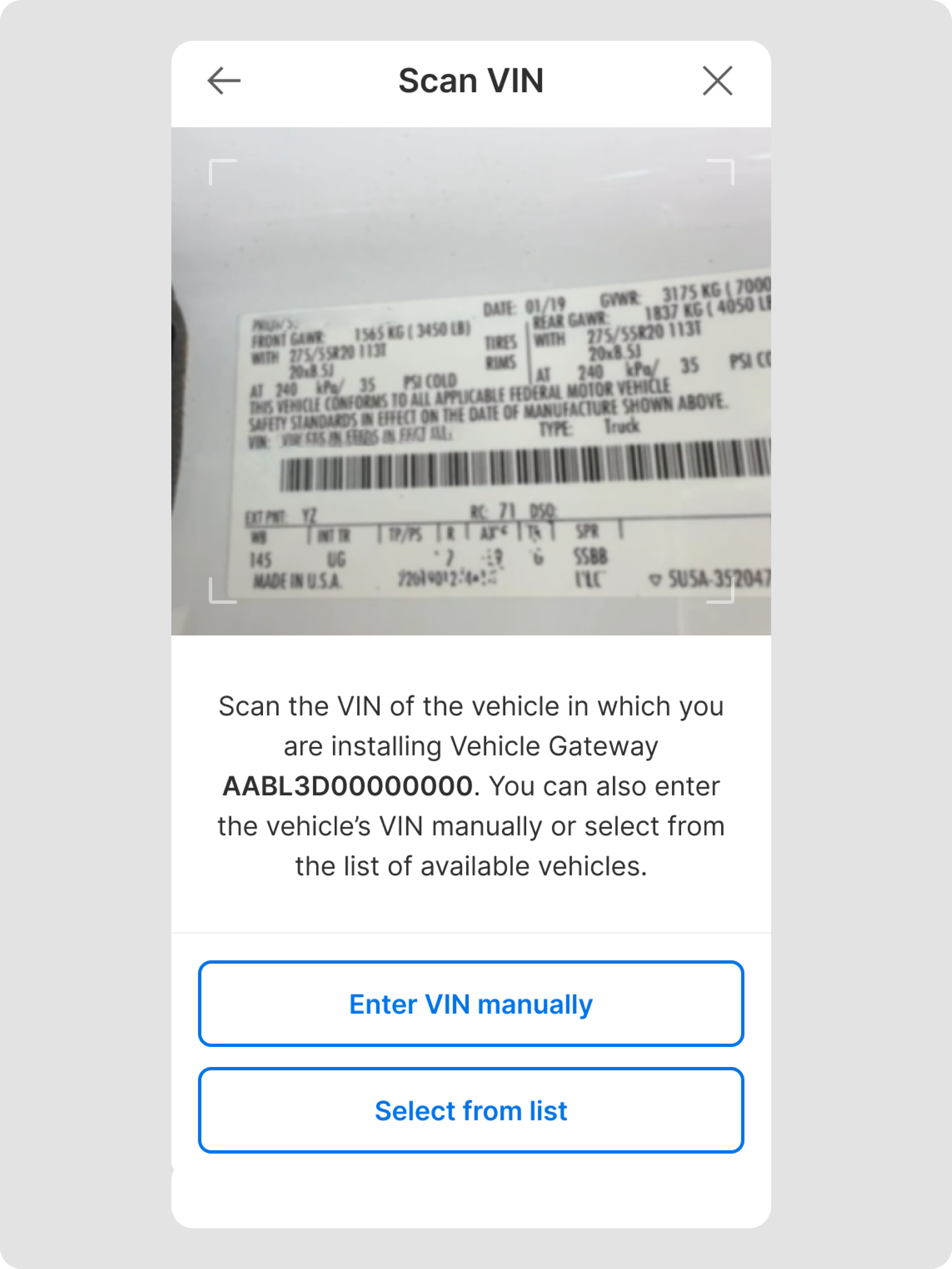

- Appuyez sur Entrer le VIN manuellement pour saisir vous-même le VIN du véhicule ou le scanner.
- Si vous appuyez sur Entrer le VIN manuellement, saisissez le VIN.
- Appuyez sur Suivant.
- Si vous avez choisi de scanner le VIN, appuyez sur Continuer une fois le scan effectué.
- Vérifiez que les détails du véhicule créés à partir des données VIN, tels que la marque, le modèle, l'année et le type de carburant, sont corrects. Appuyez sur Confirmer.
- Attribuez au véhicule un identifiant unique conforme à votre convention de nommage de flotte.
- Une fois les détails du véhicule confirmés, votre véhicule sera ajouté à votre flotte, et la passerelle véhicule sélectionnée lui sera attribuée.
Une fois attribuée, appuyez sur Continuer.
Vérification de l'installation de la passerelle véhicule dans l'application Fleet
Une fois la passerelle véhicule attribuée, confirmez que vous avez le câble correct pour l'installation en vérifiant l'étiquette sur le câble. Appuyez sur Suivant.

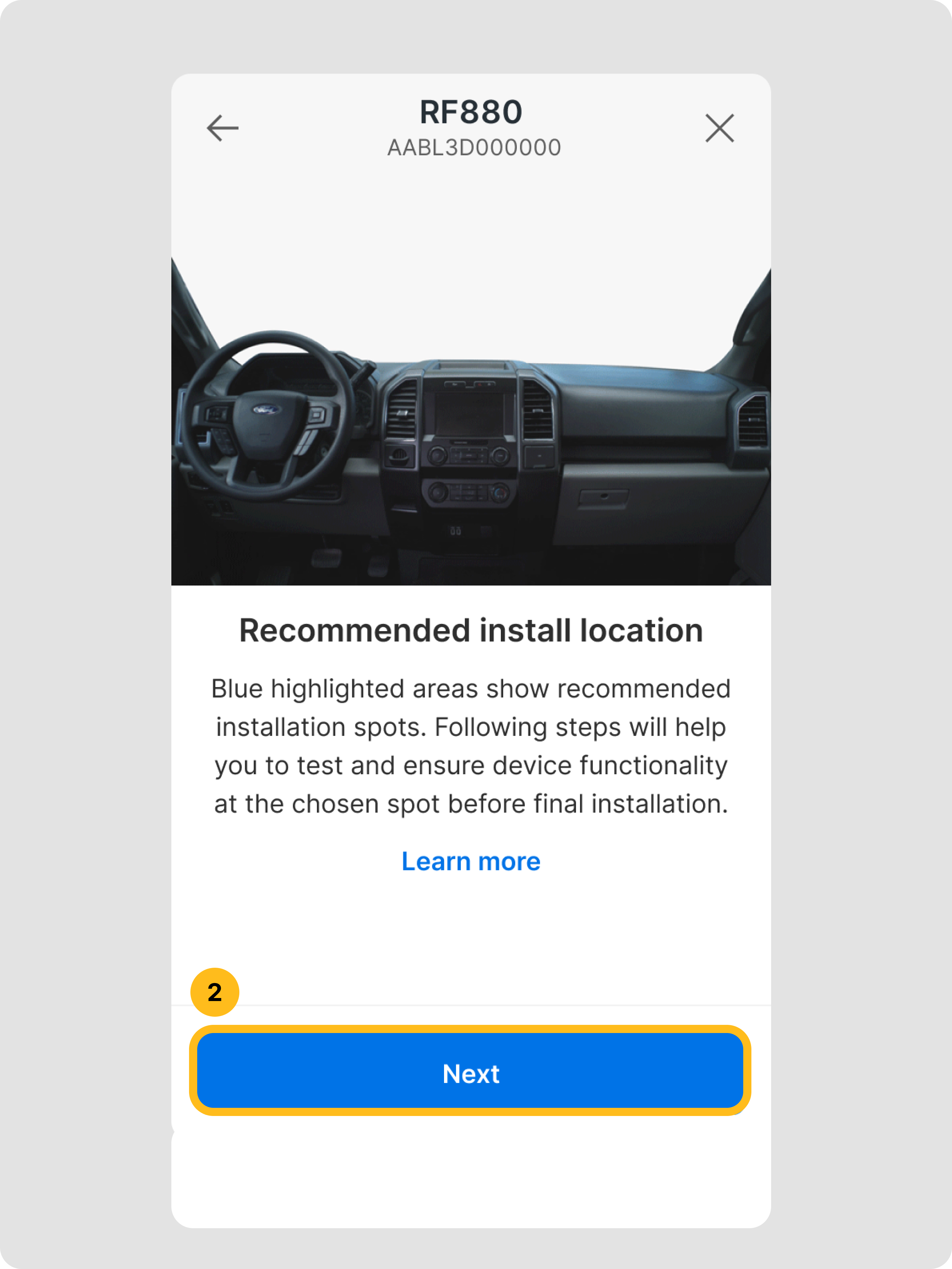

Choisissez un emplacement temporaire recommandé pour monter la passerelle véhicule. Appuyez sur Suivant.

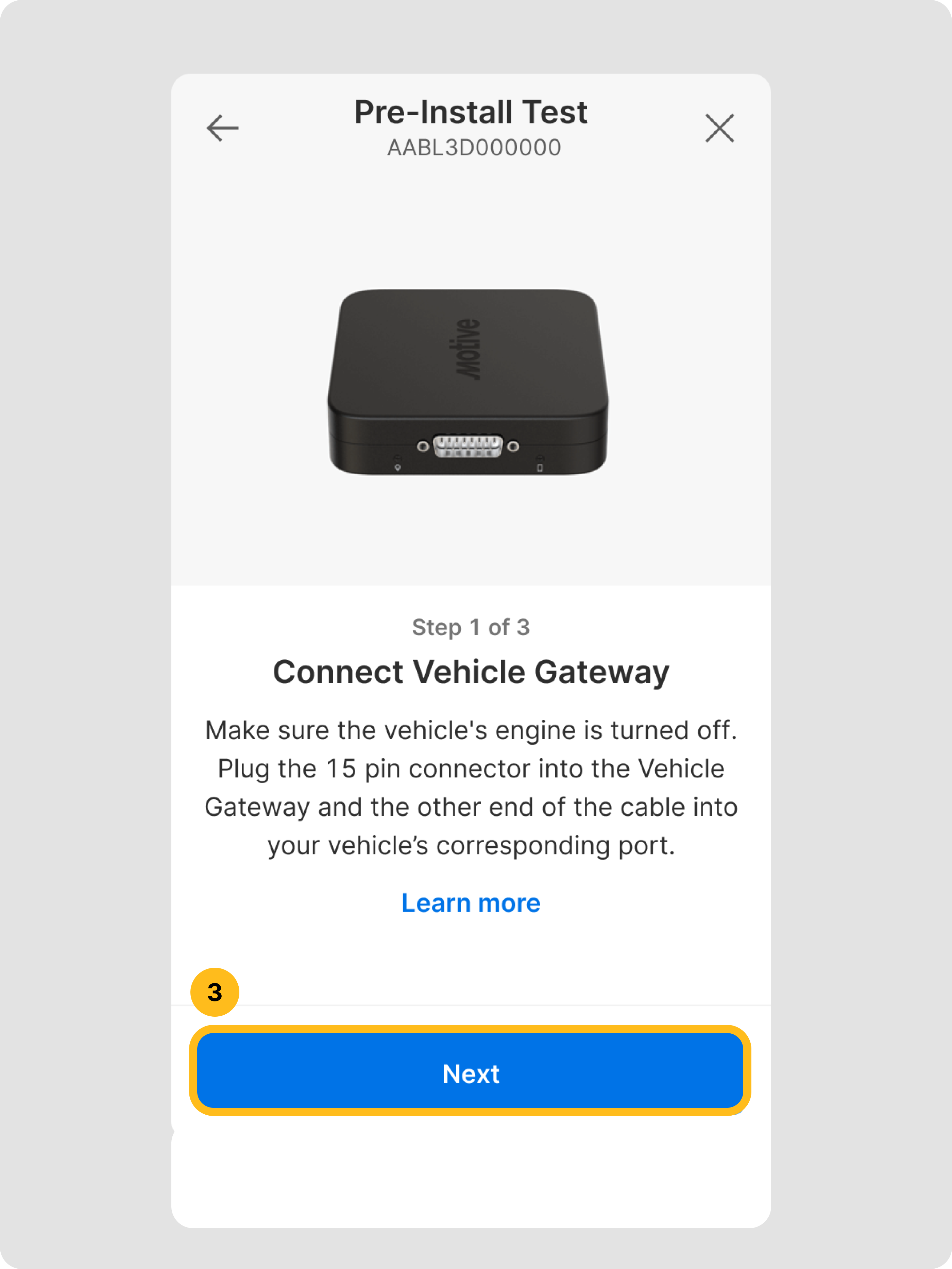

Placez la passerelle véhicule à l'emplacement sélectionné et connectez le connecteur 15 broches, en vous assurant que l'autre extrémité est connectée au port de diagnostic de votre véhicule sans enlever la protection adhésive. Appuyez sur Suivant après chaque étape.
La LED côté gauche devient verte, indiquant une connexion cellulaire/GPS forte. Appuyez sur Comportement LED vérifié.
Assurez-vous que le Bluetooth est activé et que vous êtes près de la passerelle véhicule. Une fois prêt, appuyez sur Commencer le test.
- Le test peut prendre jusqu'à 2 minutes. Une notification confirmera si le test a réussi ou échoué.

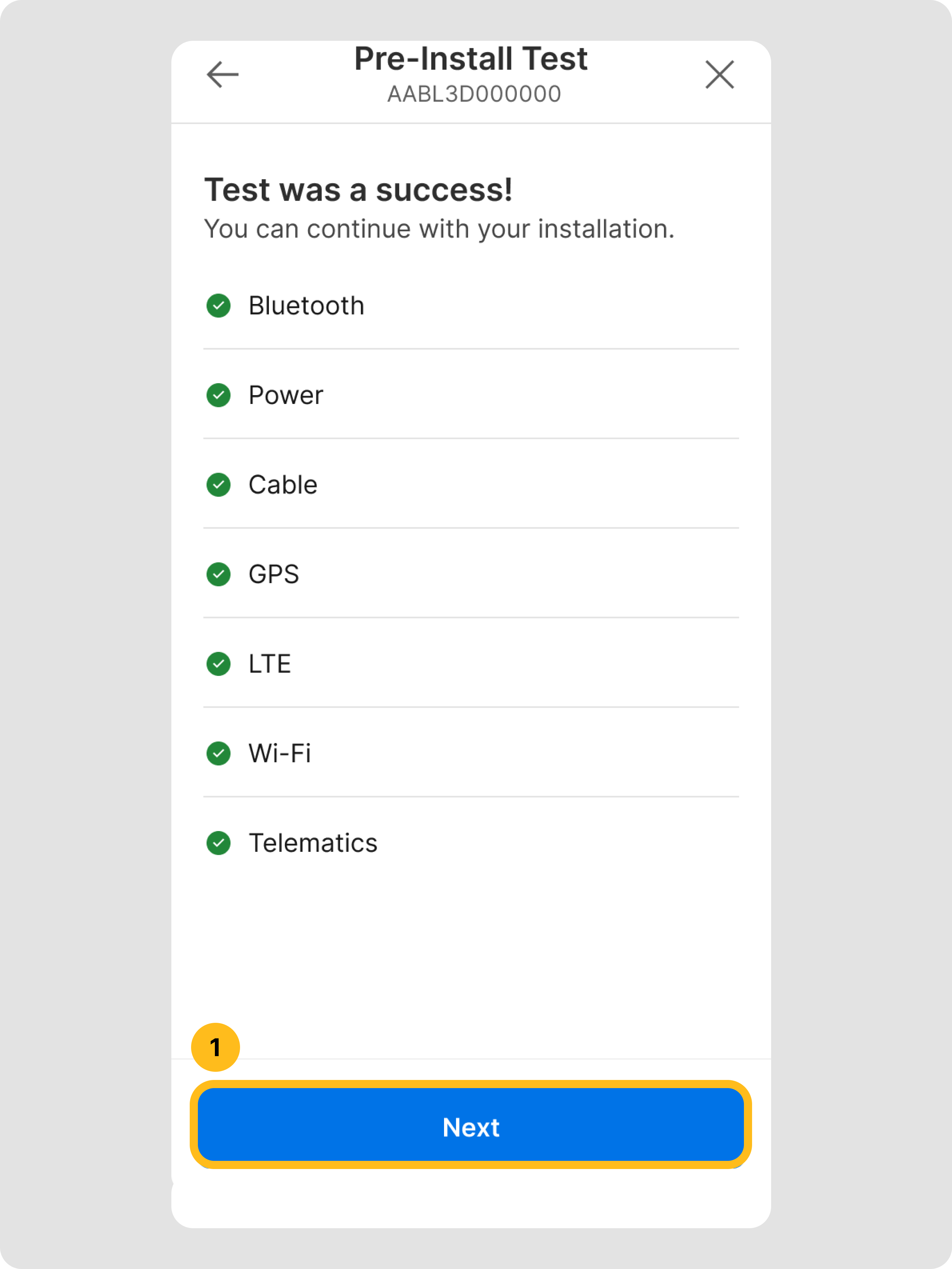

Si le test pré-installation est réussi :
Tous les tests ont été vérifiés et vous pouvez continuer en appuyant sur Suivant.

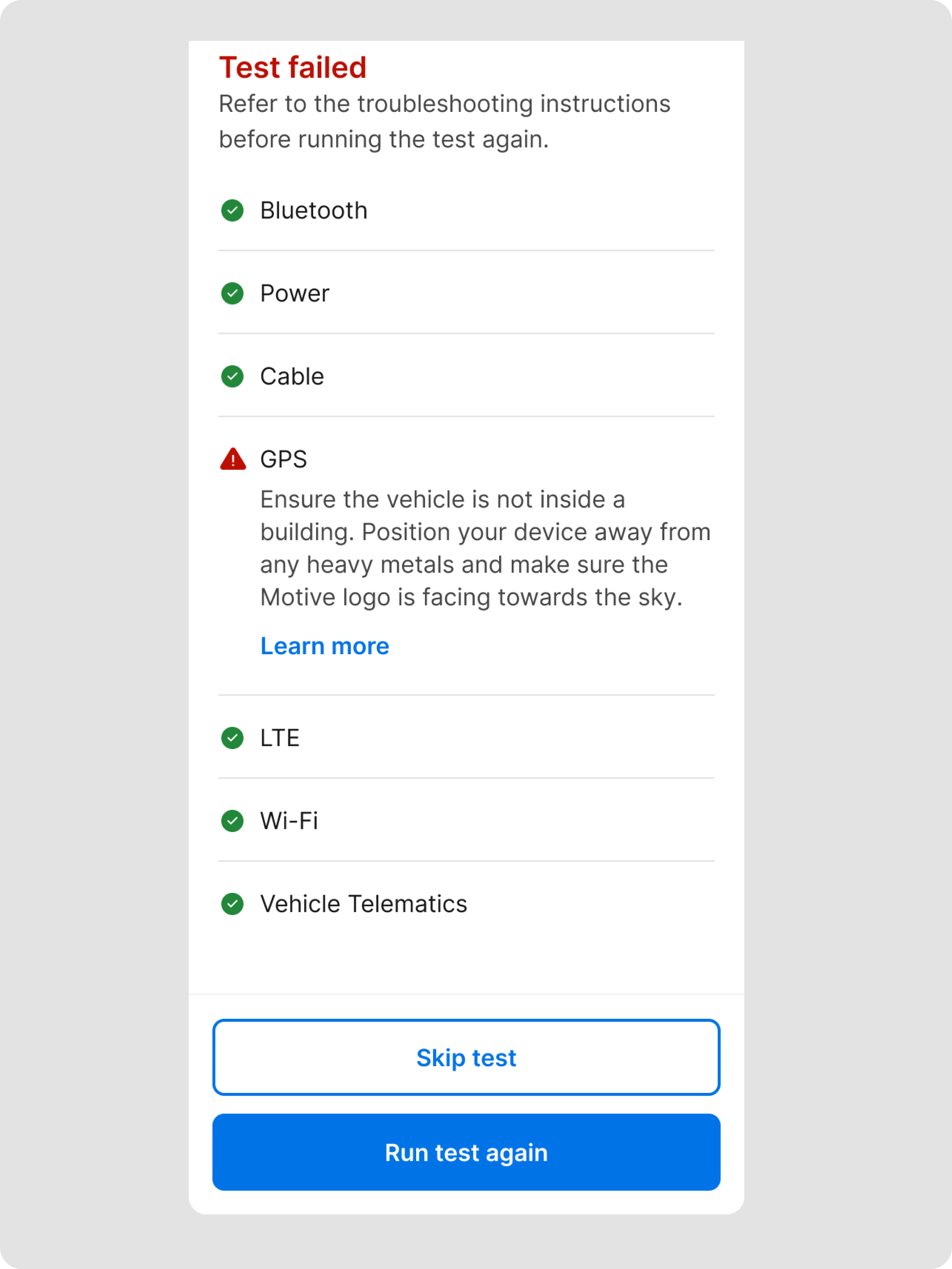

Si le test pré-installation a échoué :
- Si le test échoue, examinez les erreurs et consultez les instructions de dépannage dans le lien En savoir plus avant de refaire le test.
Refaites le test pour vérifier le succès.

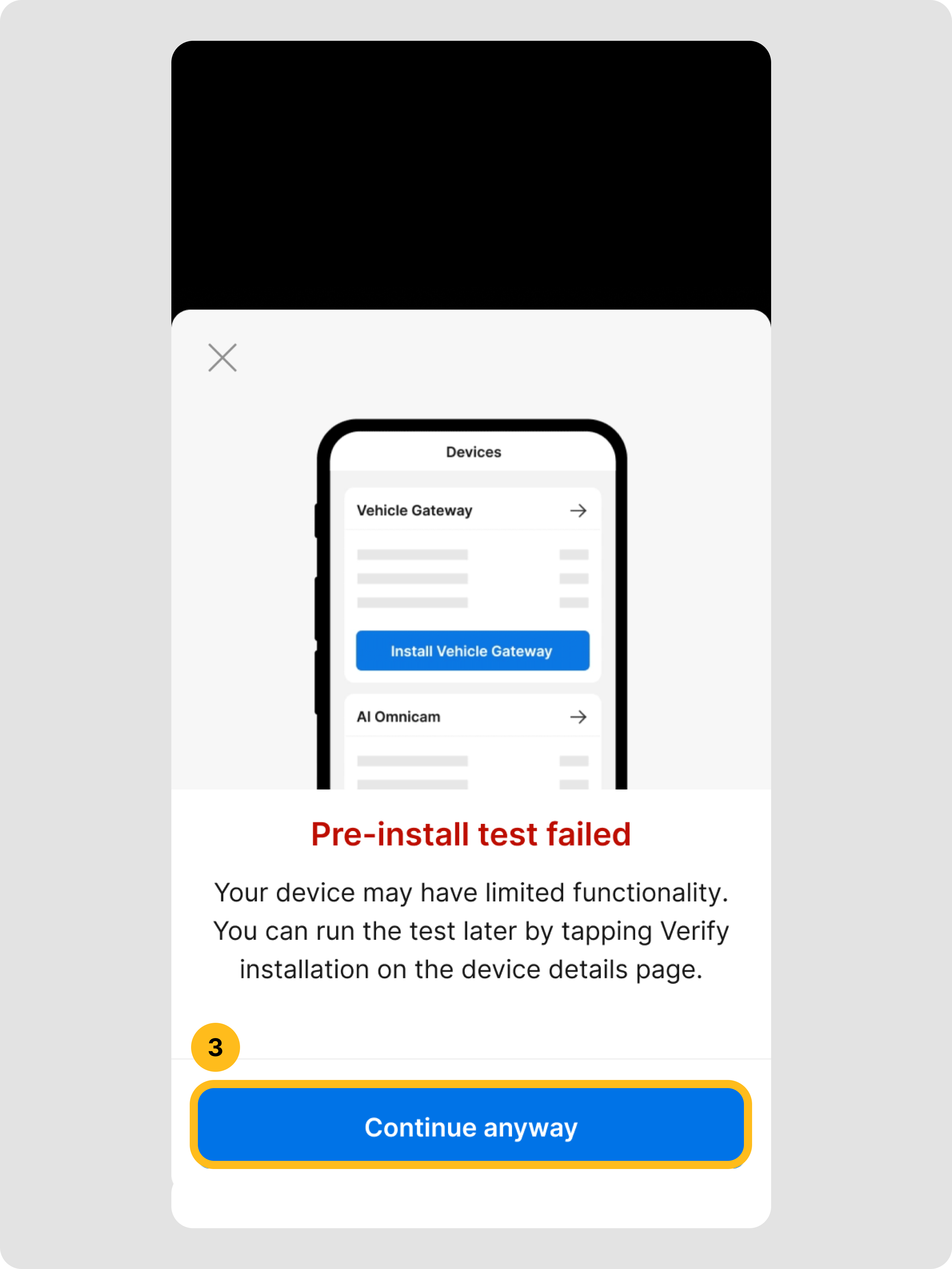

Si vous choisissez de passer le test, complétez les détails d'installation, mais notez que l'installation sera marquée comme incomplète même si vous terminez l'installation physique. Appuyez sur Continuer quand même.
Appuyez sur Je comprends pour continuer.
Montage et installation de la passerelle véhicule

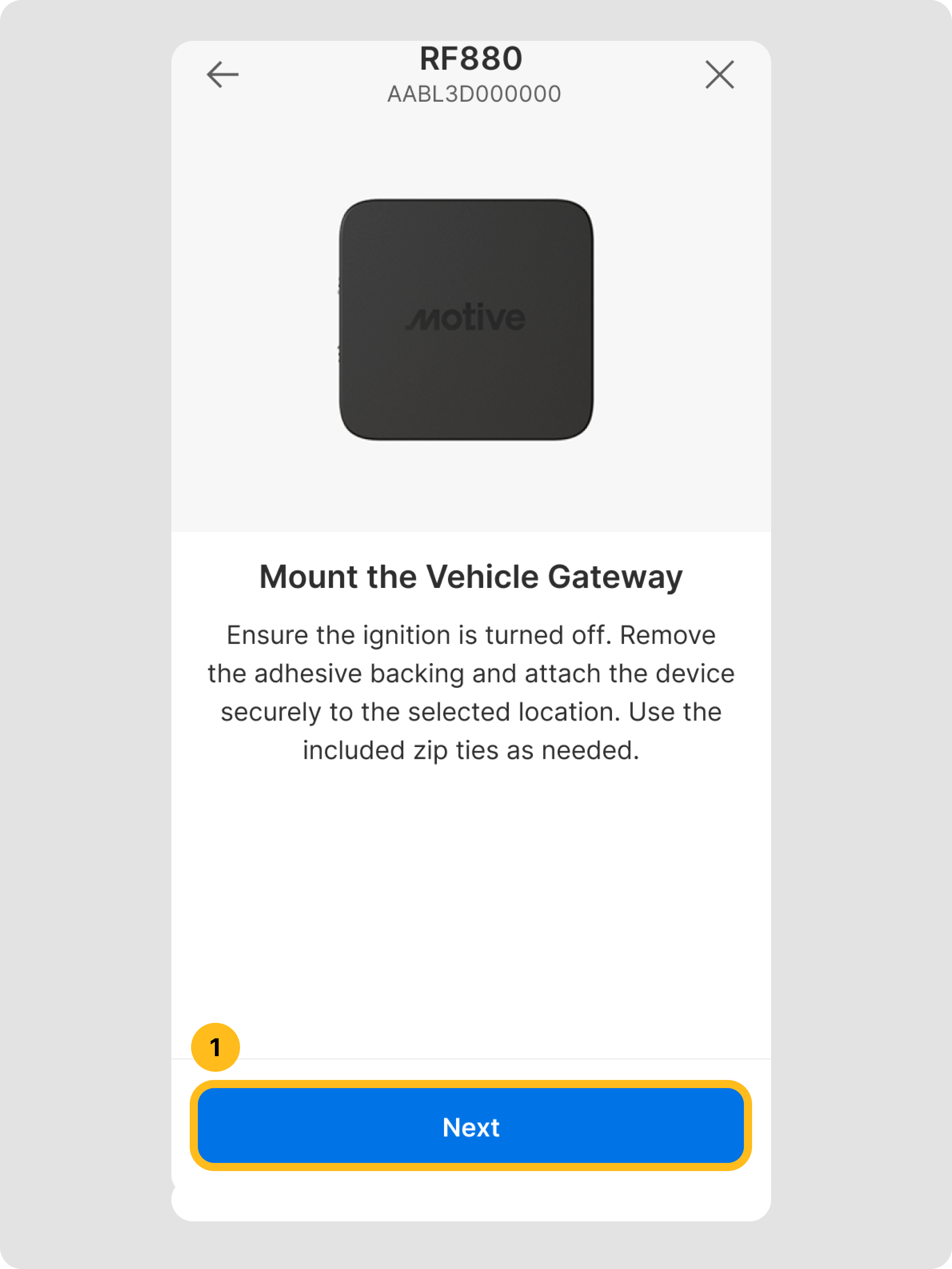

- Montez définitivement la passerelle véhicule à l'emplacement souhaité et appuyez sur Suivant.

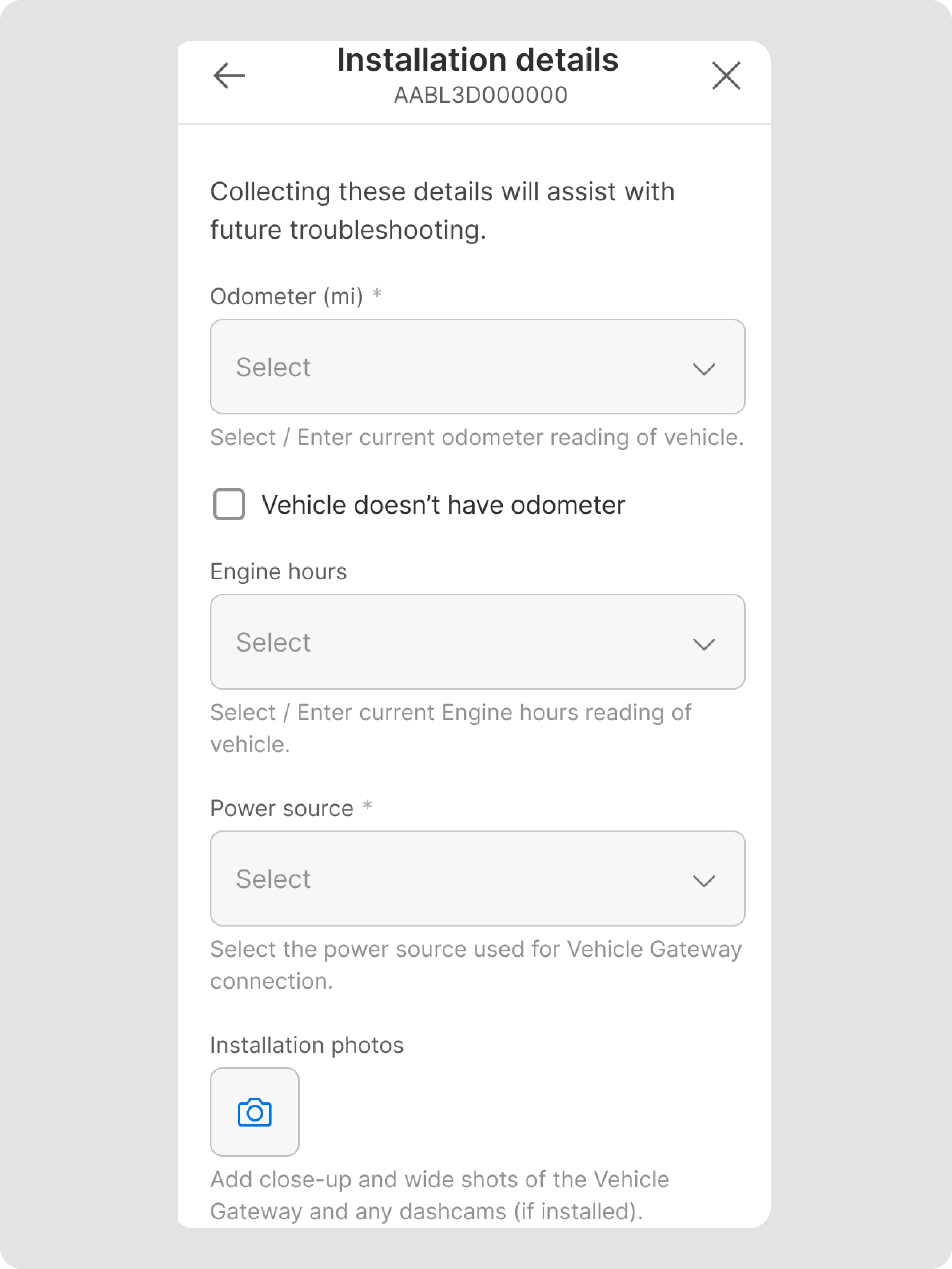

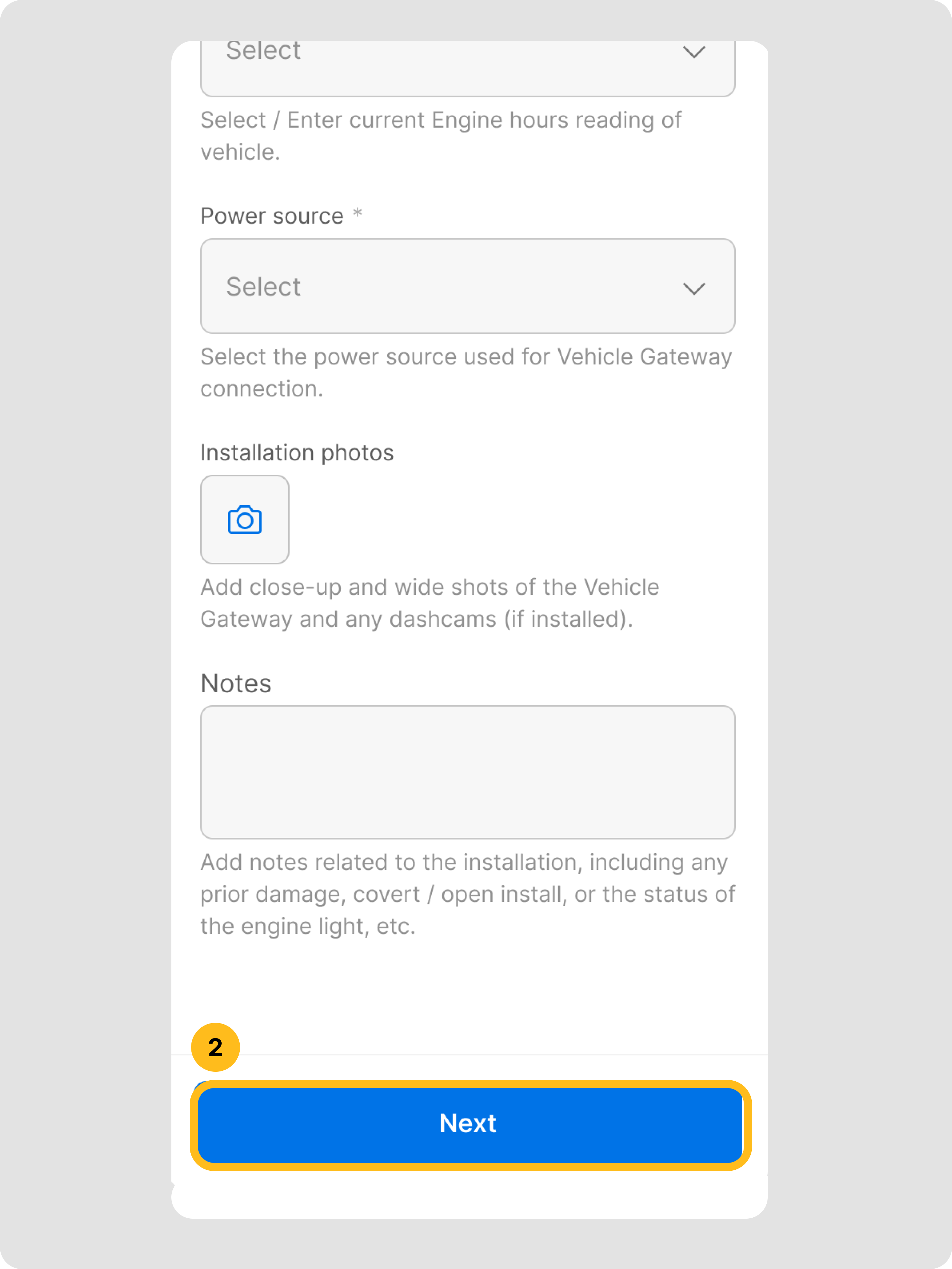

Après le montage, saisissez les détails d'installation, tels que le compteur kilométrique, les heures moteur, la source d'alimentation et les photos d'installation, puis appuyez sur Suivant. Retirez la protection adhésive et fixez solidement l'appareil à l'aide des attaches fournies.

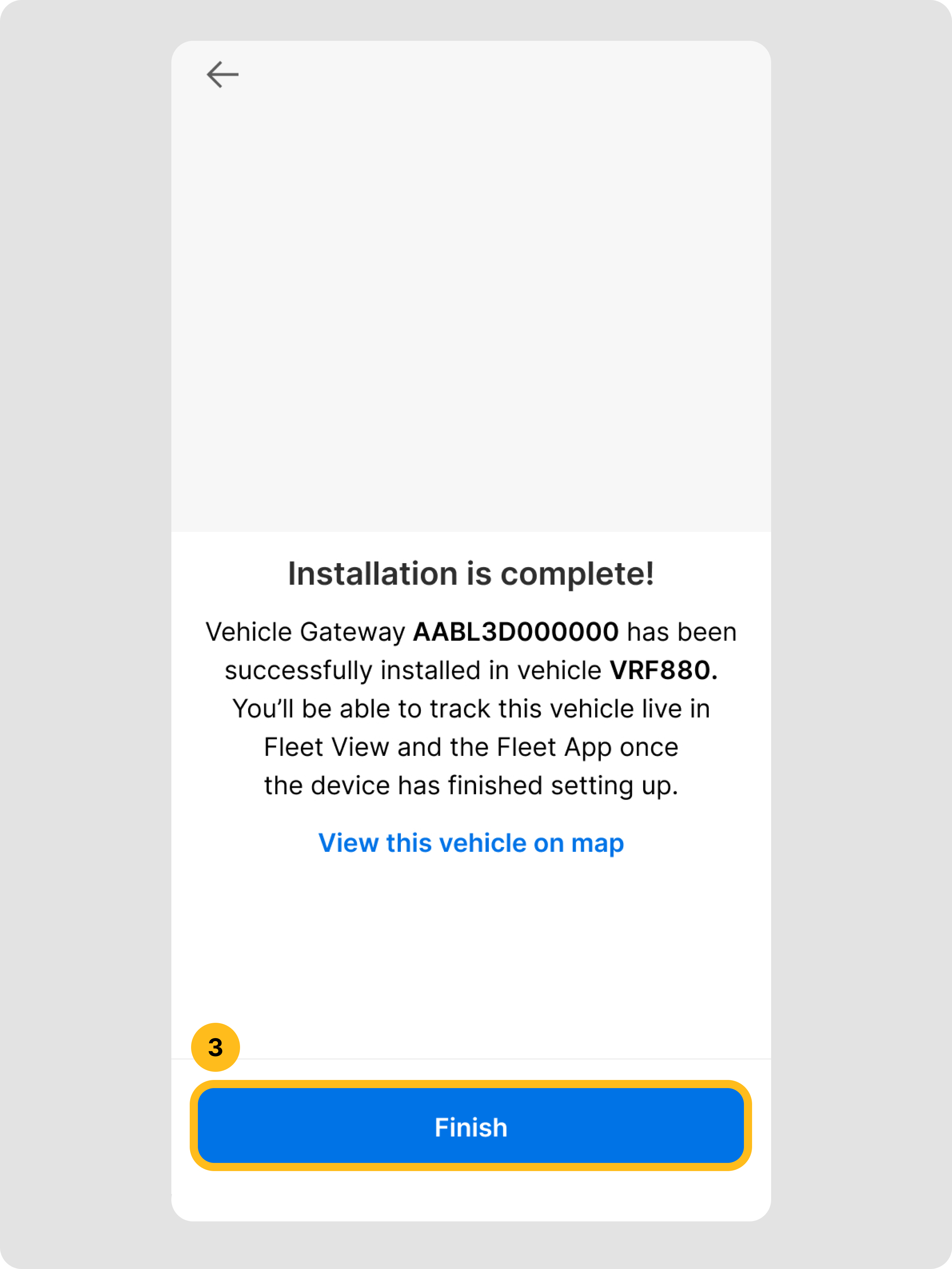

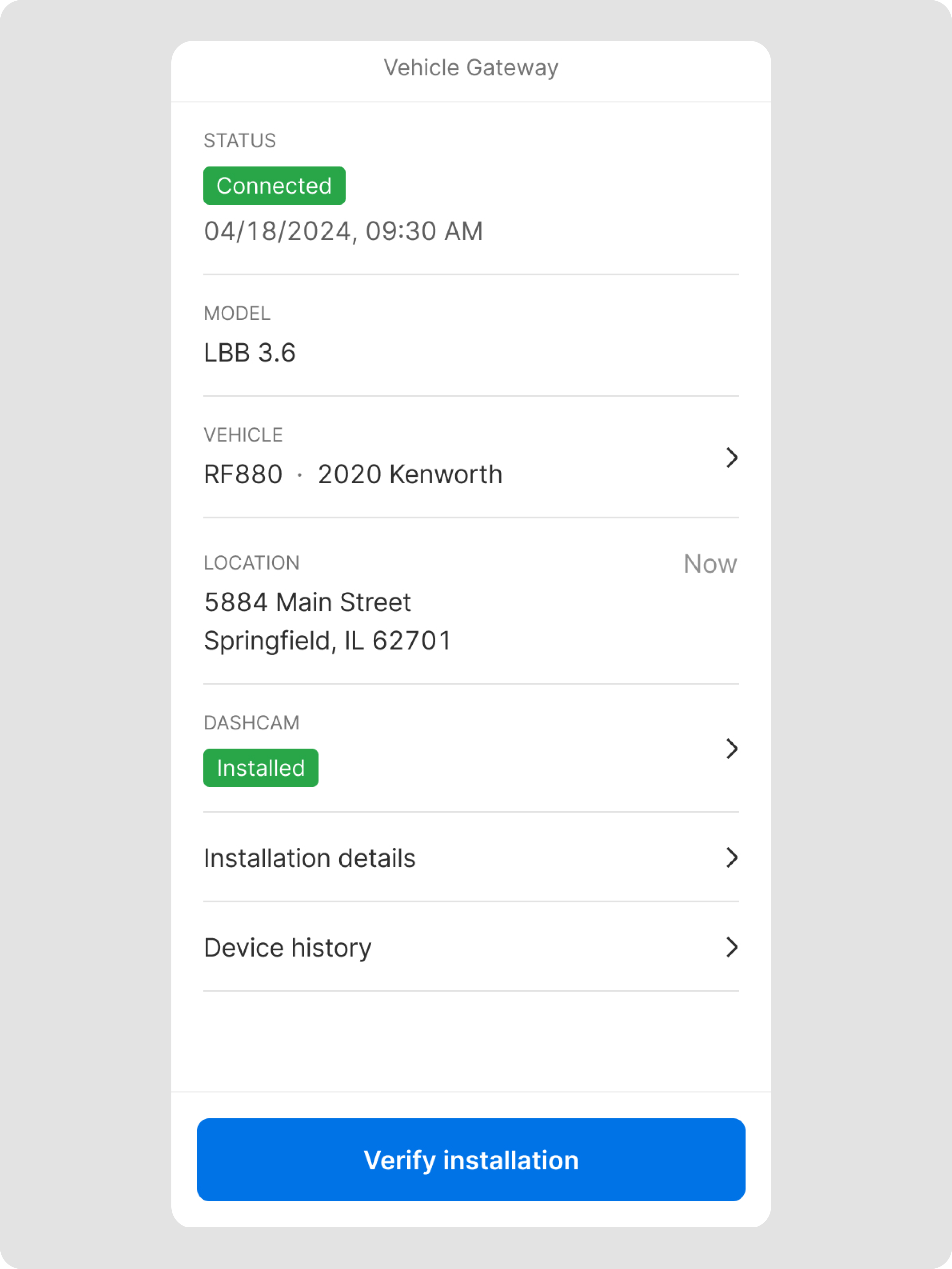

L'installation de la passerelle véhicule est terminée. Appuyez sur Voir ce véhicule pour accéder au profil du véhicule avec les informations de localisation mises à jour.
Les dernières informations de localisation sont disponibles sur la passerelle véhicule nouvellement installée.
| Remarque : Les informations de localisation peuvent prendre du temps à se mettre à jour, selon la connectivité cellulaire à l'endroit où vous installez l'appareil. |
FAQ
De quel câble ai-je besoin pour mon véhicule ?
Vérifiez le type de port de diagnostic de votre véhicule. La plupart des camions lourds utilisent J1939 ; les véhicules légers utilisent OBDII.
Puis-je installer la passerelle véhicule sans port de diagnostic ?
Oui. Utilisez le câble câblé directement pour les véhicules sans port de diagnostic.
Que faire si mon véhicule a un port RP1226 ?
Utilisez le câble RP1226 pour activer un accès amélioré aux données.
Ai-je besoin de l'application Motive Fleet pour installer la VG ?
Oui, il est recommandé d'utiliser l'application Motive Fleet pour l'installation afin que celle-ci soit effectuée au meilleur emplacement possible.
Que dois-je faire si la VG ne s'allume pas ?
Vérifiez le contact, les connexions des câbles et assurez-vous d'utiliser le câble correct pour votre véhicule.
Puis-je surveiller l'utilisation de la prise de force (PTO) avec la VG ?
Oui, utilisez le câble AUX pour collecter les données de la prise de force et des systèmes auxiliaires.
