Guía de instalación: Asset Gateway con Cable 4020

    Audiencia Conductores, Instaladores
    Se aplica a  Aparato telemático para unidades



    Introducción

    El Aparato telemático para unidades ayuda en el seguimiento GPS de remolques, vehículos y los propios aparatos telemáticos. Se ha diseñado para ayudar a las flotas a conocer la ubicación de sus aparatos telemáticos, evitar el uso no autorizado, maximizar su utilización y simplificar el envío para ahorrar tiempo y dinero en las operaciones de la flota.

    Esta información le servirá de ayuda para instalar fácilmente el Aparato telemático para unidades con Cable 4020 en los remolques.

    ¿Qué contiene la caja?

    • Aparato telemático para unidades
    • Cable 4020
    • Toallitas alcoholadas
    • Placa de montaje
    • Tornillos autorroscantes
    • Tornillos con rosca
    • Clips para cables



    Herramientas

    • Multímetro
    • Destornilladores
    • Juego de llaves de tubo o inglesas
    • Cepillo de alambre
    • Tijeras de alambre/pelacables/crimpadora
    • Linterna
    • Cinta eléctrica
    • Toallitas alcoholadas
    • Cortadores de alambre
    • Cúter/cuchillo
    • Taladro y brocas



    Pasos: Instalación de un Aparato telemático para unidades con Cable 4020

    Ajuste del conector de remolque de 7 vías

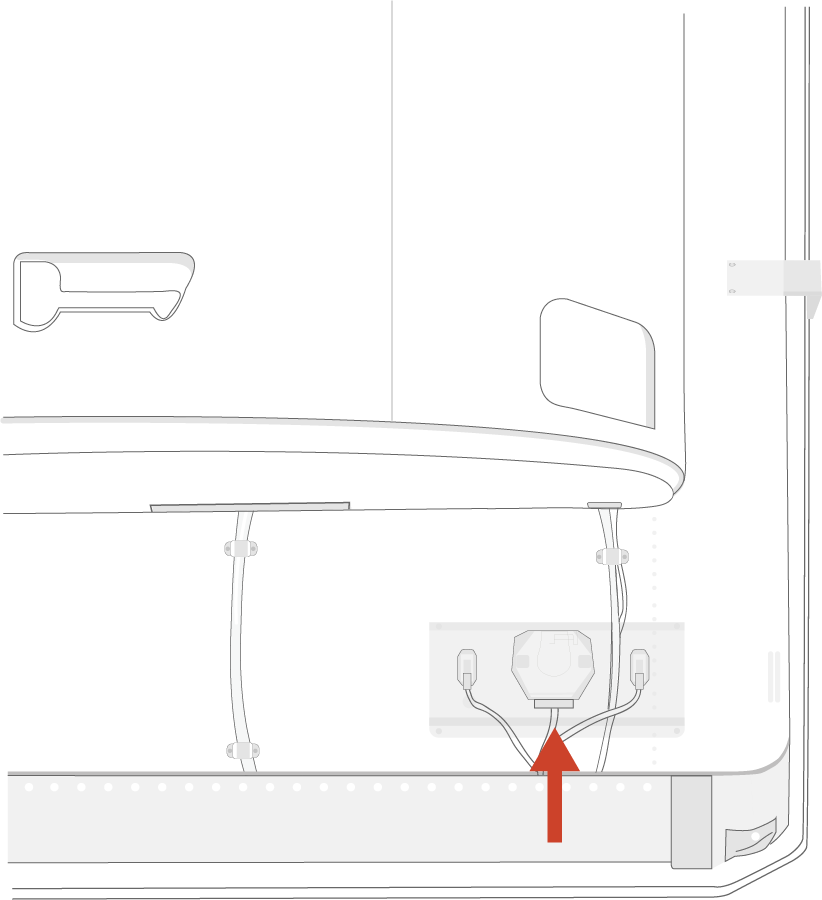

    1. Ubique el conector de remolque J560 de 7 vías en la parte delantera del remolque.
    2. Desconecte el enchufe de 7 vías del enchufe del remolque.


    3. Arranque el camión y use un multímetro (configurado en CC) en el enchufe de 7 vías del lado del vehículo para determinar qué pines tienen una potencia constante de 12 V.
    4. Identifique la alimentación (generalmente un cable azul en el pin central) y la tierra (generalmente un cable blanco en el pin superior).

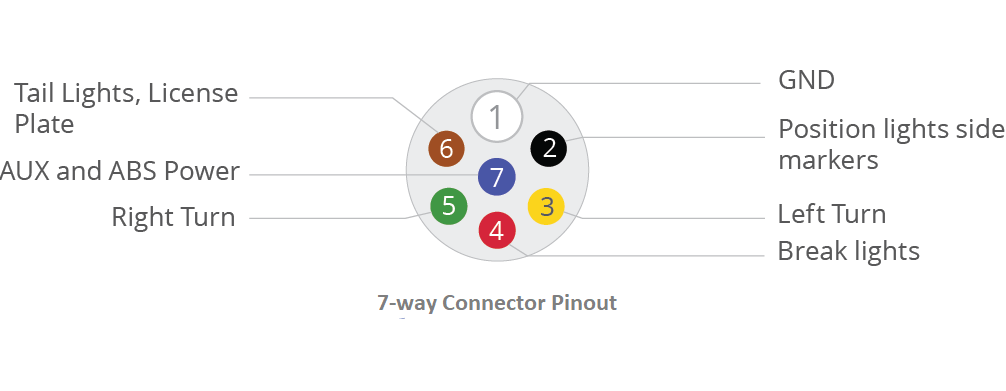

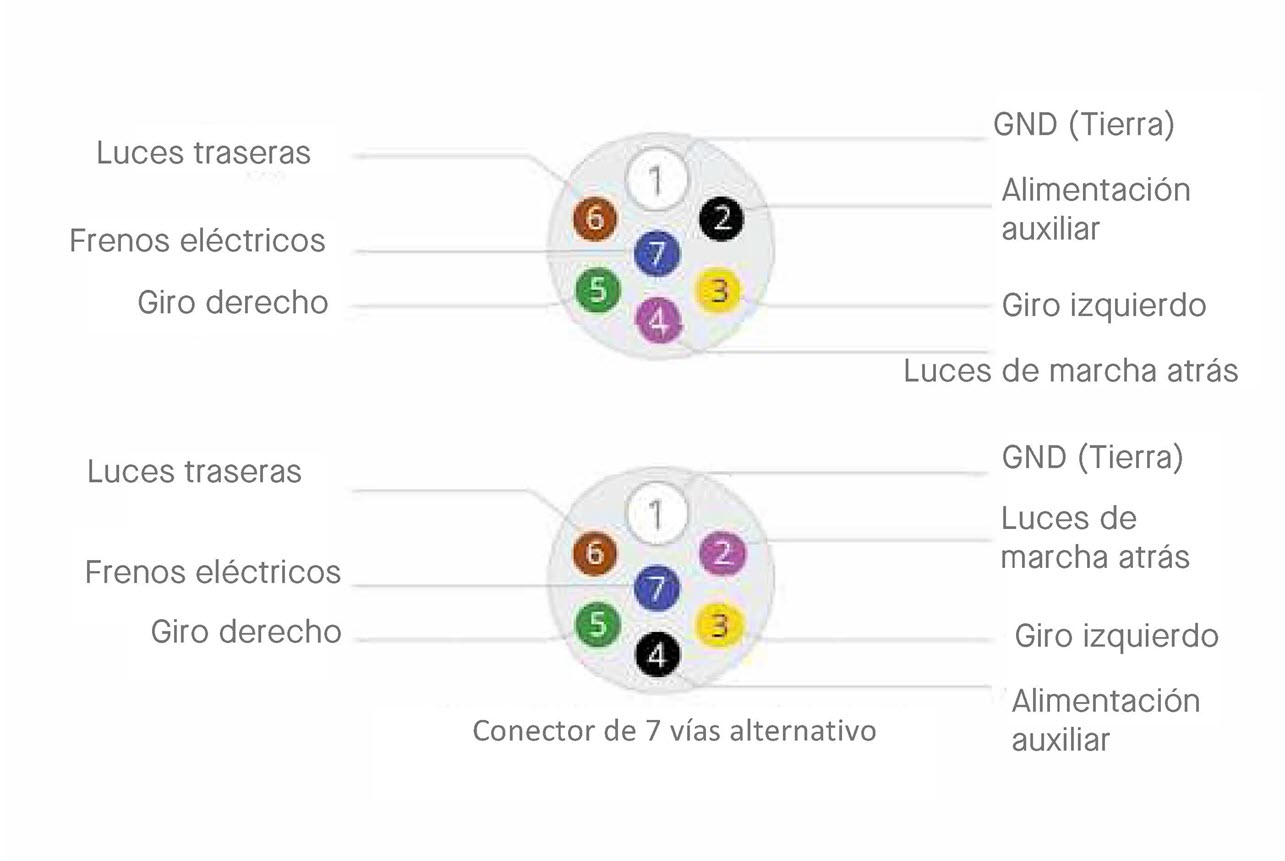

    Las configuraciones más comunes y las alternativas se muestran a continuación.



    5. Retire los 2 pernos del conector de 7 vías con una llave de tubo o de media luna.
    6. Saque el conjunto de 7 vías de la carcasa del remolque.

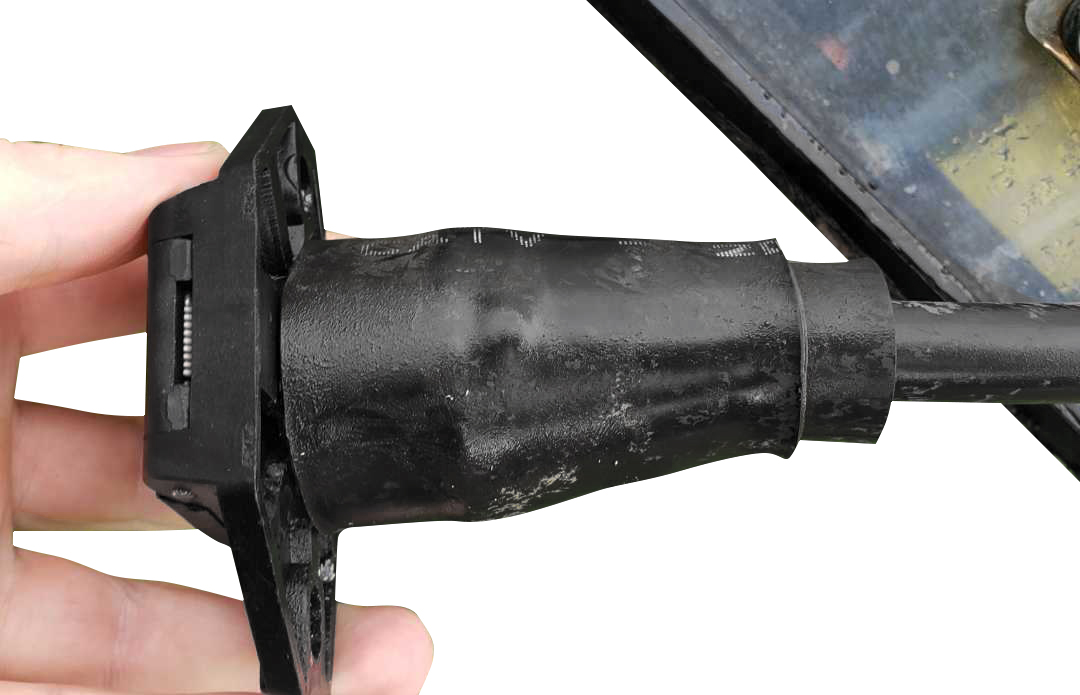

    7. Quite las cubiertas/termorretráctiles/tubos/envolturas existentes de la parte posterior del conector de 7 vías para poder acceder a los cables conectados.

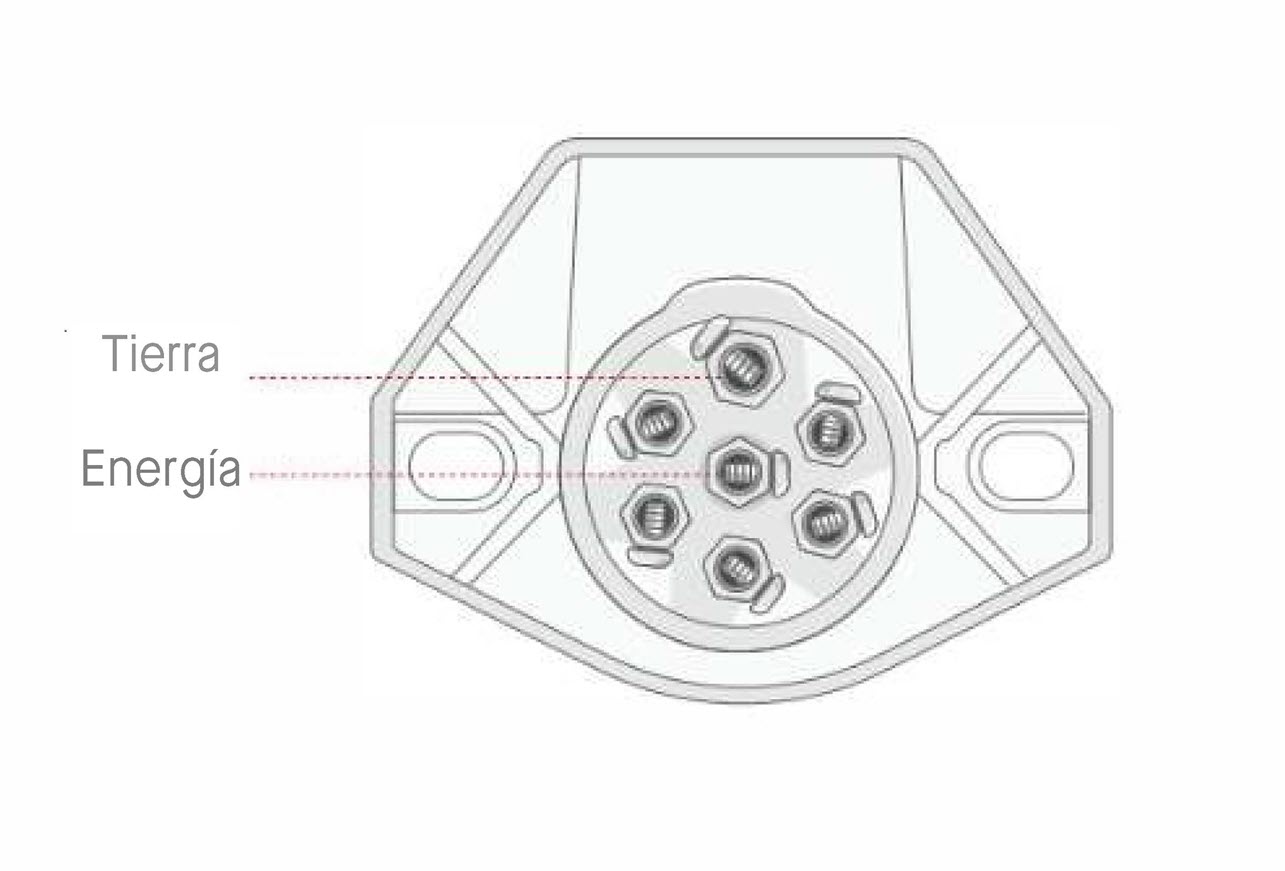

    8. Identifique las terminales de alimentación y tierra en la parte posterior del conector de 7 vías en función de las clavijas correspondientes y los colores de los cables identificados en el Paso 4.

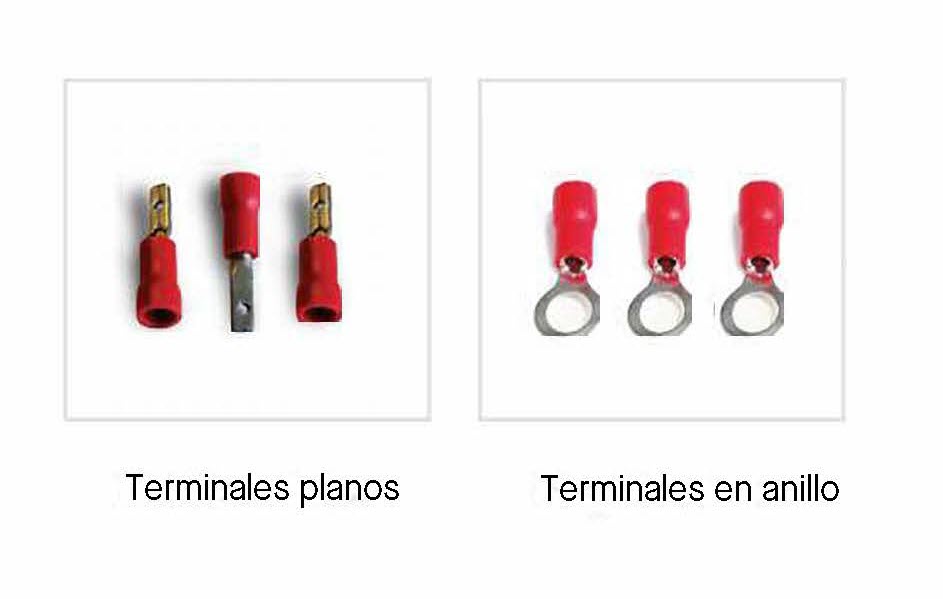

    9. Tendrá que determinar si necesita cable desnudo, terminales planos o terminales de anillo. Crimpe las terminales correctas a los cables pelados al final del Cable 4020, si es necesario.




    Inserción de cables

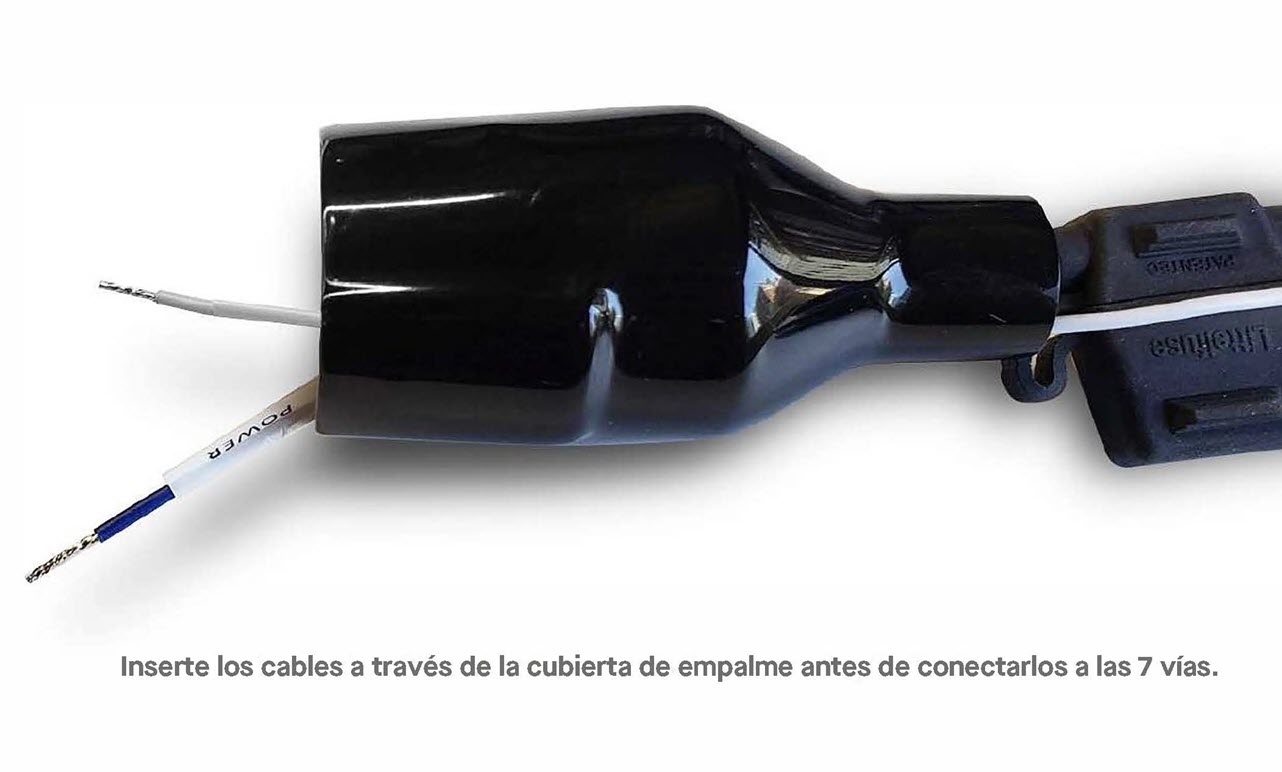

    1. Inserte los hilos del cable a través de la cubierta de empalme negra y deslícelos hacia arriba para cubrir el empalme después de la instalación.
    Nota: El fusible del cable no debe atravesar la cubierta de empalme. La cubierta de empalme solo importa para los conectores de 7 vías que se parecen al del Paso 4.


    2. Afloje el tornillo de la terminal de tierra del conector de 7 vías con un destornillador, pero sin retirar el cable existente.
    3. Conecte el cable blanco (etiquetado como 'Tierra') del Cable 4020 al terminal de tierra del conector de 7 vías.
    4. Quite las cubiertas/termorretráctiles/tubos/envolturas existentes de la parte posterior del conector de 7 vías para poder acceder a los cables conectados.
    5. Apriete el tornillo del terminal de tierra uniendo el cable del remolque existente y el cable blanco del Cable 4020.
    6. Afloje el tornillo de la terminal de alimentación del conector de 7 vías, pero sin retirar el cable existente.
    7. Conecte el cable azul (etiquetado como 'Alimentación') del Cable 4020 al terminal de alimentación del conector de 7 vías.
    8. Apriete el tornillo del terminal de alimentación uniendo el cable del remolque existente y el cable azul del Cable 4020.

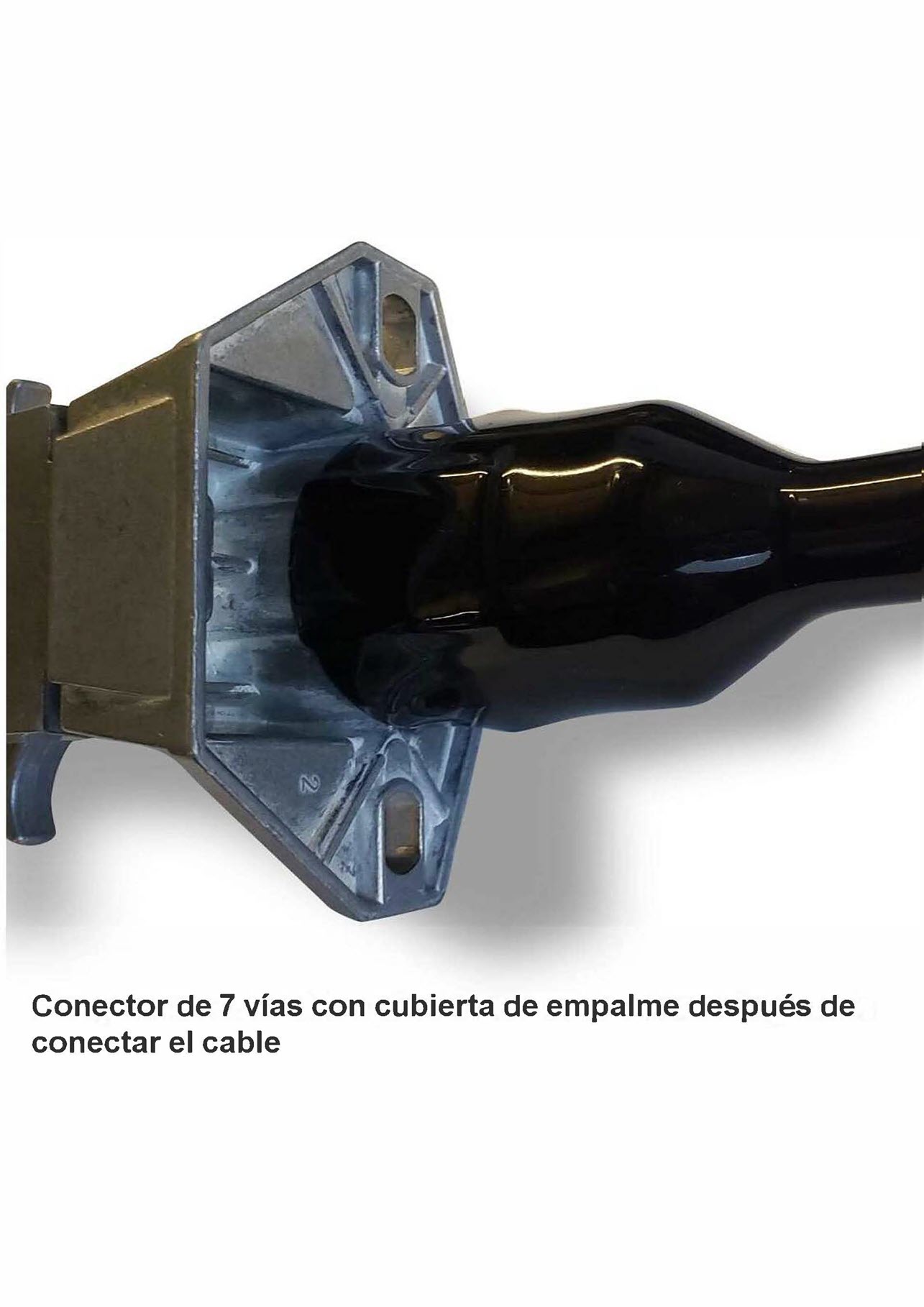

    9. Deslice la cubierta de empalme posterior sobre la parte posterior del conector de 7 vías.


    10. Vuelva a colocar el conector de 7 vías en su alojamiento y use los 2 pernos para volver a fijarlo al remolque.
    11. Vuelva a insertar el conector de 7 vías que viene del vehículo en el enchufe de 7 vías del remolque.



    Aparato telemático para unidades y conexión por cable

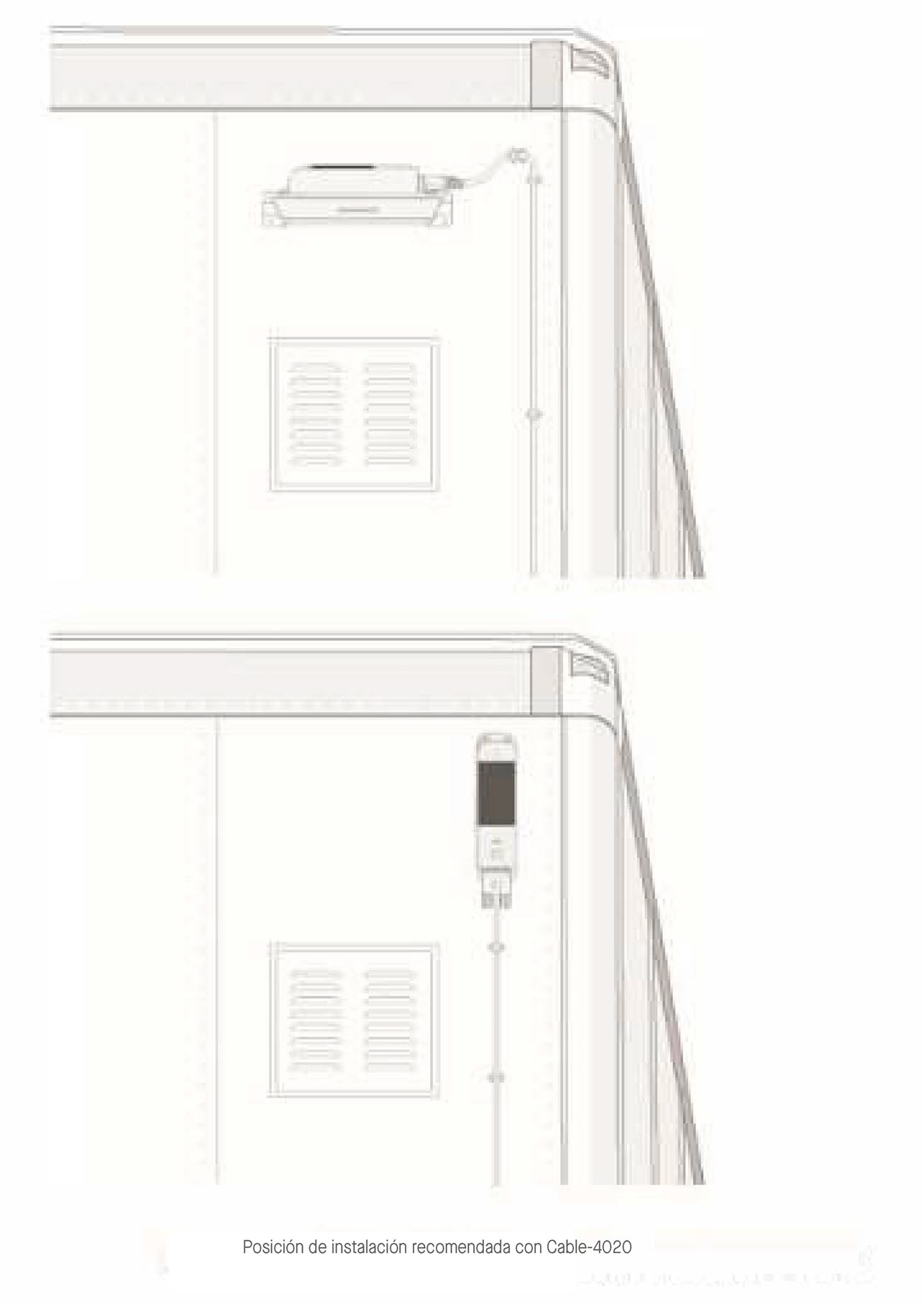

    1. Identifique la ubicación definitiva para montar el Aparato telemático para unidades y verifique que el cable tenga la longitud necesaria para alcanzarla.
    Nota: Consulte la Guía de instalación del Aparato telemático para unidades para obtener una orientación sobre la ubicación del montaje.

    2. Monte el rastreador de remolque en la ubicación final.

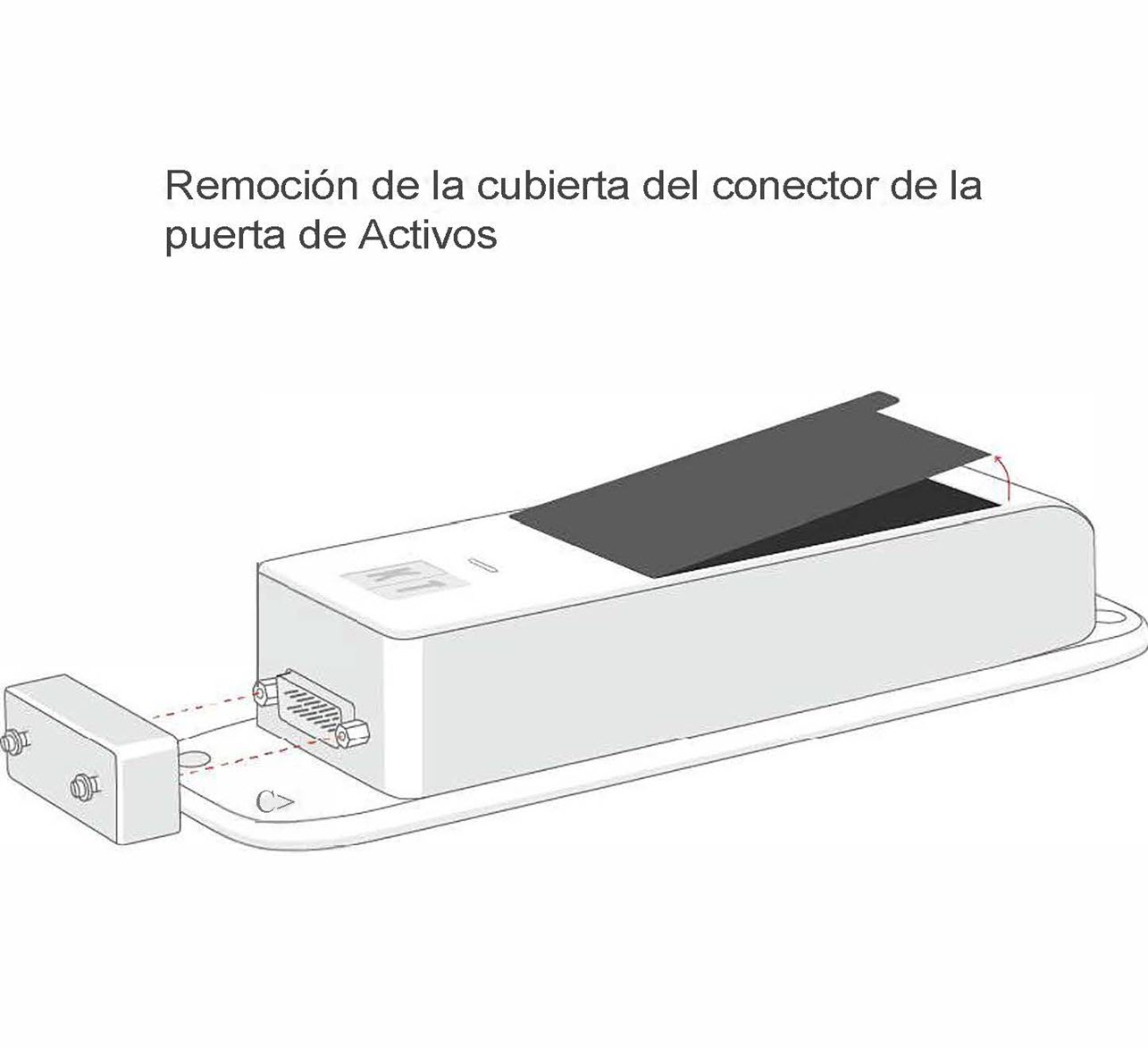

    3. Retire la tapa del conector del Aparato telemático para unidades.

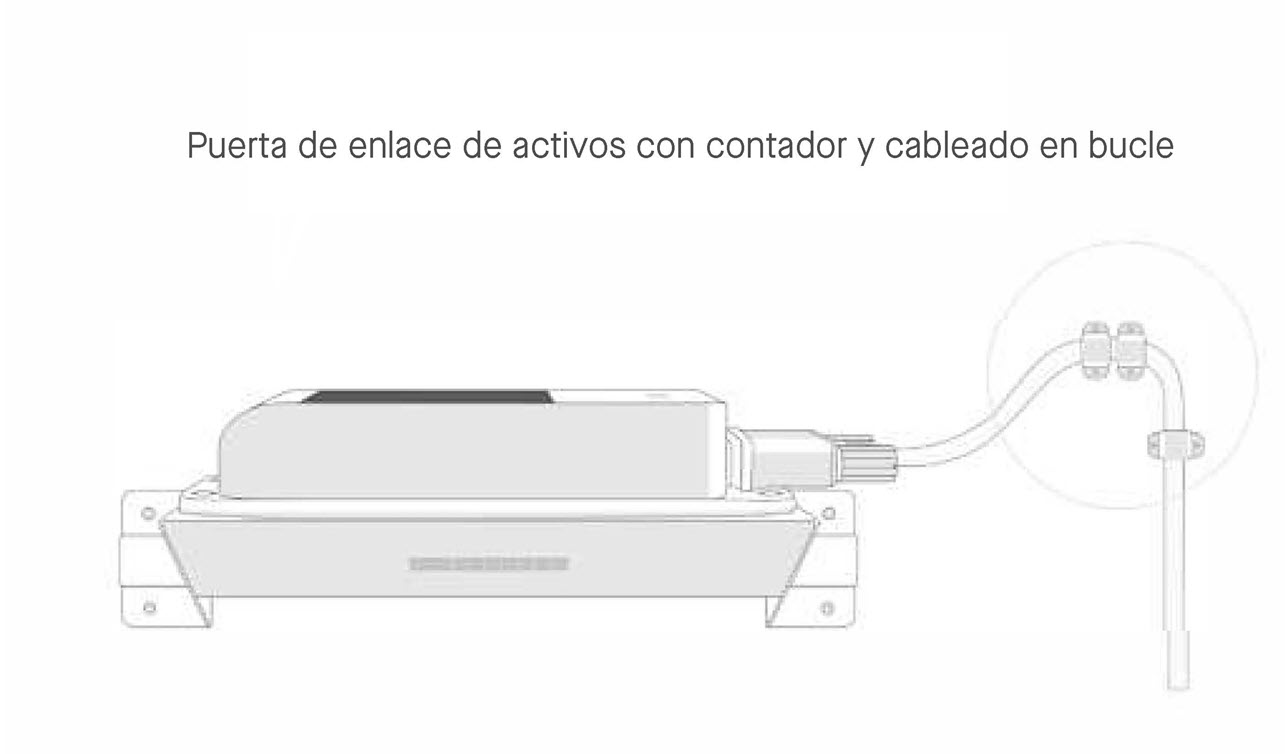

    4. Utilice los sujetacables para enrutar y asegurar el cable desde el conector de 7 vías hasta el Aparato telemático para unidades. Es importante enrutar el cable para aliviar la tensión del conector del Aparato telemático para unidades y asegurarse de que el cable esté seguro durante los trayectos.

    Si se utiliza la placa de montaje, asegúrese de que el cable suba a través de las 2 abrazaderas del cable antes de descender al de 7 vías.


    5. Conectar el Cable 4020 al Aparato telemático para unidades.


    6. Retire la etiqueta que cubre el panel solar del dispositivo.


    7. Arranque el vehículo para proporcionar energía al remolque y al Aparato telemático para unidades. Al recibir energía, aparecerá una luz verde en el Aparato telemático para unidades.



    Notas adicionales

    A continuación se muestran tres instalaciones incorrectas:

    1. Unidad alimentada por energía solar instalada sin un soporte solar.

    2. No se quitó la etiqueta adhesiva solar.

    3. La unidad se instaló sobre una superficie curva y no sobre una superficie plana.



    También están disponibles los pasos de instalación para equipamiento pesado y de la construcción.
