Cómo instalar el Asset Gateway Mini (alimentado por cable)

    Audiencia Administradores de flota, gerentes de flota
    Aplica a Asset Gateway Mini



    Introducción

    El Asset Gateway Mini es una opción más pequeña y de bajo costo para que los clientes den seguimiento a todos sus activos en el Motive Fleet Dashboard y para que puedan evitar robos, mantenerse ágiles en sus operaciones y mejorar sus resultados. El Asset Gateway Mini viene en 2 versiones:

    • Asset Gateway Mini (alimentado por baterías)
    • Asset Gateway Mini (alimentado por cable)

    En este artículo aprenderá acerca de la instalación del Asset Gateway Mini (alimentado por cable), así que vamos a empezar.



    Requisitos de instalación: Asset Gateway Mini (alimentado por cable)

    ¿Qué hay en la caja?

    • 4 tornillos de madera
    • 4 tornillos autorroscantes
    • 1 Asset Gateway Mini

    Pasos

    Asignación del Asset Gateway Mini

    1. Cree un perfil de activo y asigne el Asset Gateway en el Fleet Dashboard. El número de serie del dispositivo está ubicado en la etiqueta al frente del dispositivo o en la caja de cartón.

    Activación del Asset Gateway Mini (alimentado por cable)

    1. Active el Asset Gateway presionando el botón de reinicio que está a un lado con el pin de reinicio proporcionado.

    a. El LED parpadeará en azul indicando que el dispositivo está encendido.

    b. Anote el número de serie del dispositivo (si aún no lo ha asignado).

    2. Conecte los 3 alambres del cable Motive a una alimentación externa, a tierra y al cable de la ignición (por favor, no corte la cubierta de plástico negro adherida al cable = regulador de voltaje). El cable puede ser recortado hasta ese punto.

    Nota: Por favor, no corte la cubierta de plástico negro adherida al cable = regulador de voltaje. Puede recortar el cable hasta ese punto.



    Además, asegúrese de que los otros alambres en el cable estén recortados hasta la camisa y que no queden expuestos a los elementos, esto podría provocar un corto circuito.

    a. Detalles de la conexión del cable (en el extremo del cable que va al vehículo):

    • ROJO (ALIMENTACIÓN) significa “+” de la alimentación del vehículo
    • NEGRO (TIERRA) significa “-” de la alimentación del vehículo, o tierra del vehículo
    • Verde es un voltaje lógico que indica el estado de la ignición del vehículo. Cualquier cosa por debajo de 1V se interpreta como “apagado”, y por arriba de 3.3 V como “encendido”. El consumo máximo de corriente es de 1 mA.
    Notas: Tolerancias de voltaje permitidas para la alimentación suministrada al AG Mini mediante cable: A continuación las tolerancias de SAE-J1455. 9-16 V para 12 V y 18 - 32 V para 24 V

    Corriente nominal para lo mismo: La corriente máxima es de 300 mA a 9 V y 100 mA a 32 V

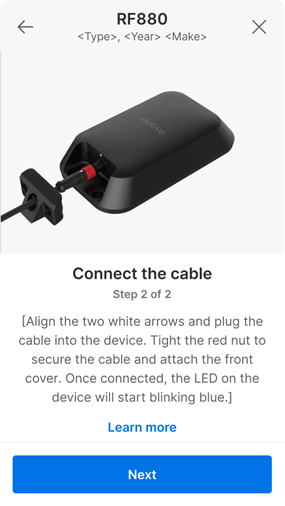

    3. Enchufe el conector del cable al Asset Gateway Mini desabrochando la placa posterior y pasando el cable a través del agujero.

    a. Alinee las dos flechas blancas del cable y del Asset Gateway Mini, y presione suavemente para meter el cable al conector.

    b. Gire la tuerca roja para asegurar el cable al dispositivo.

    c. Vuelva a abrochar la placa posterior del Asset Gateway Mini.

    AG cable powered.png

    4. Monte y asegure su Asset Gateway Mini.

    a. Asegúrese de que la superficie sea plana antes de montarlo.

    b. Haga que el logotipo de Motive quede viendo hacia arriba para conseguir el mejor desempeño del GPS.



    Verificar si el Asset Gateway Mini se instaló correctamente

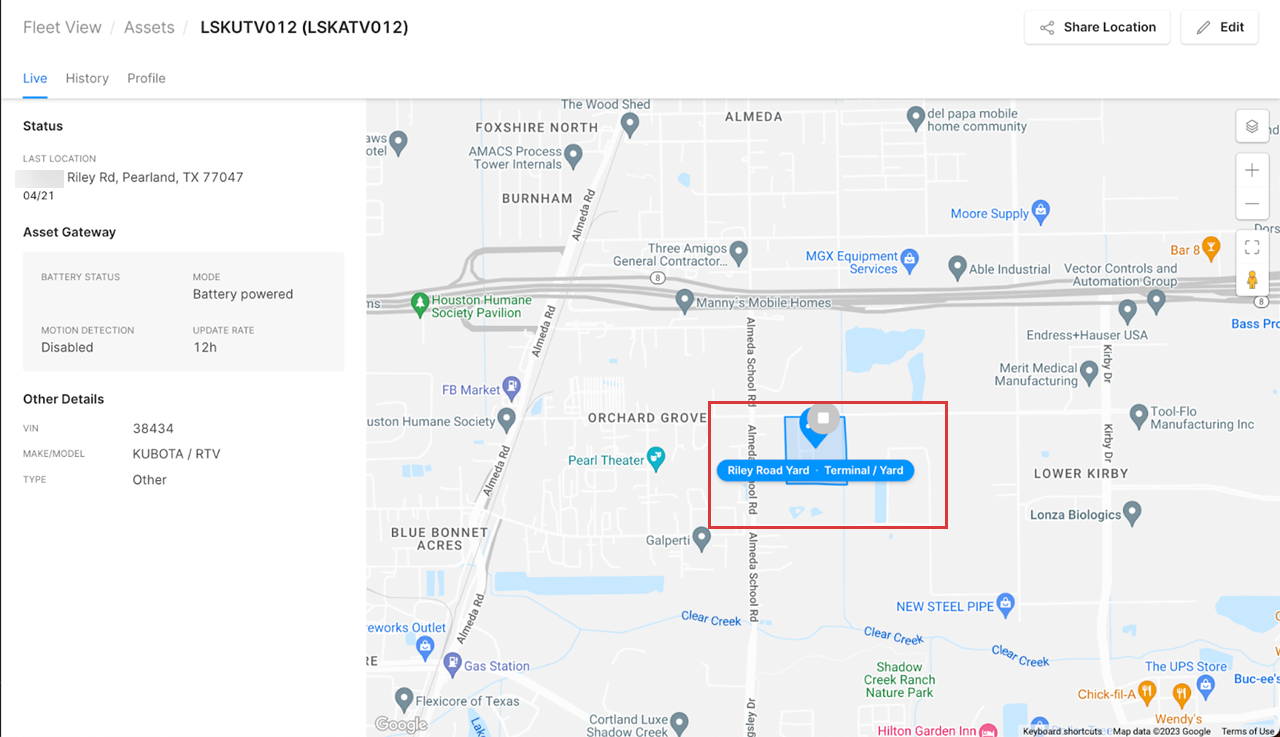

    1. En la página en vivo del activo, si el Asset Gateway Mini recibió el posicionamiento del GPS, la ubicación del activo se mostrará en la pantalla.

    Asset Gateway cable powered 1.png

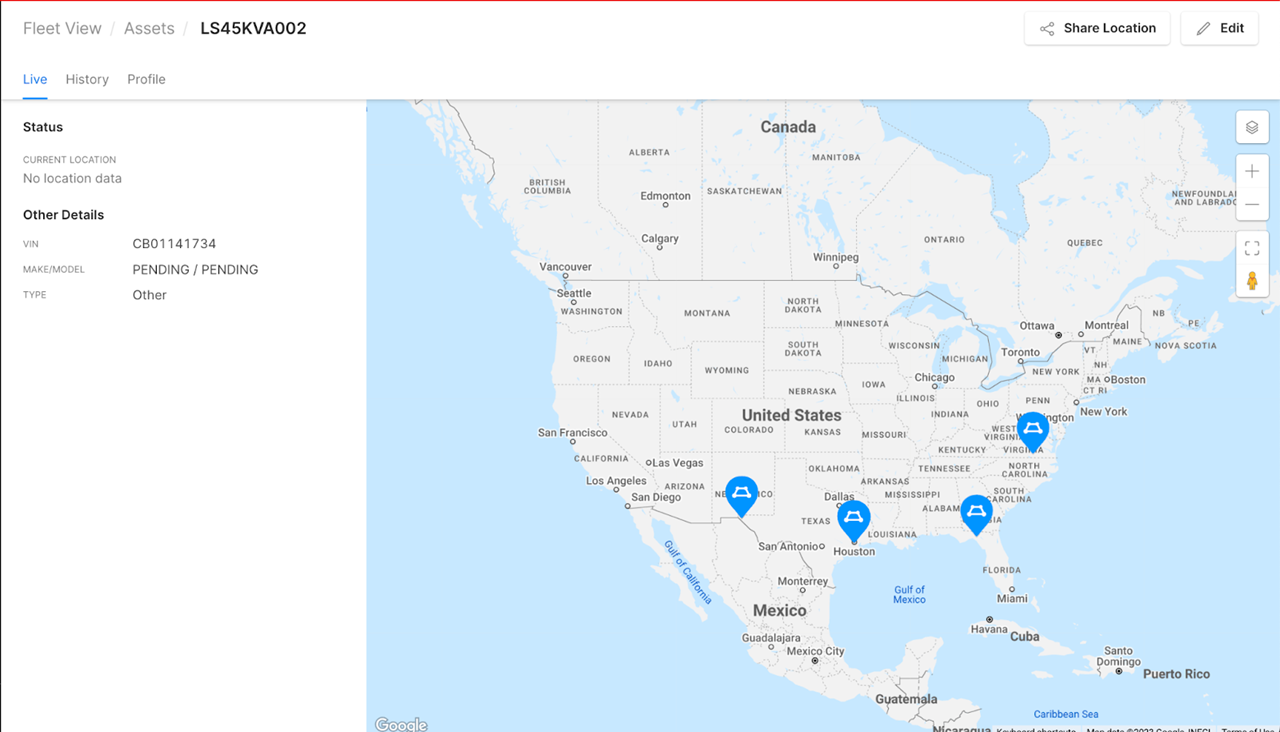

    2. Si ve esta pantalla, significa que el Asset Gateway Mini está asignado, pero sigue buscando una ubicación GPS válida.

    Asset Gateway cable powered 2.png

    3. Si el Asset Gateway Mini está alimentado por cable, puede encender el motor del activo, y si está en un interior, lleve el activo al exterior para que el Asset Gateway pueda tener una línea de visión despejada para el posicionamiento del GPS. Espere otros 15-30 minutos y deberá ver la ubicación GPS en su dashboard.
