| Audiencia | Gerentes de Flota, Administradores de Flota |
| Aplica a | AI Omnicam |
Respuesta
- AI Omnicam de Motive viene con tres tipos de cables que se diferencian por sus colores y se indican a continuación:

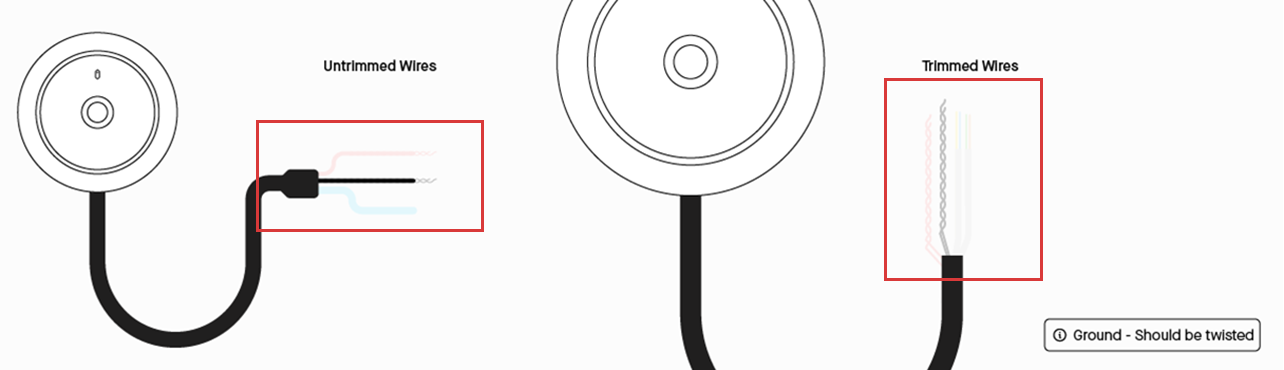

Negro
- El cable negro fino es la toma de tierra, que queda expuesto al final del cable negro grueso.
- Si recorta el cable negro grueso más de 8 pulgadas, podrá ver dos cables de cobre sin apantallar que se deben trenzar para que funcionen como un solo cable a tierra.

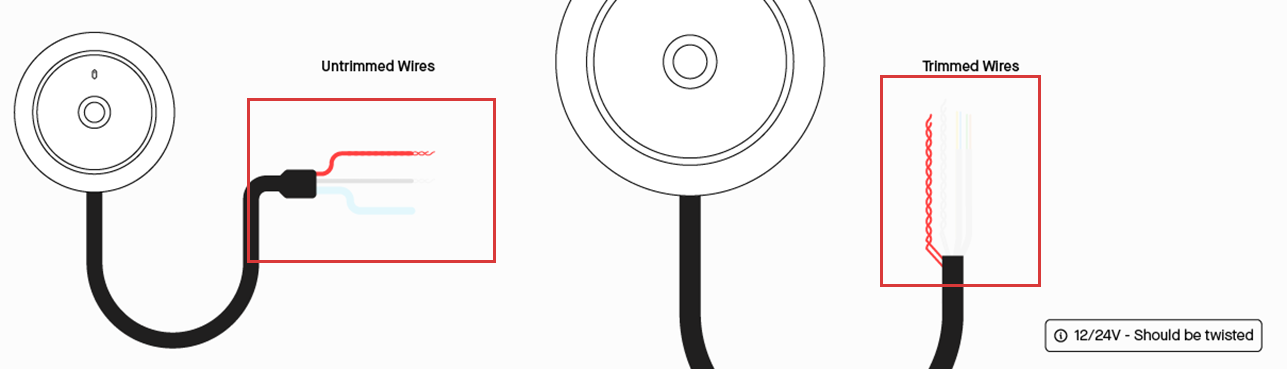

Rojo
- El cable rojo fino es el cable de corriente de 12/24 V.
- Si recorta el cable rojo fino más de 8 pulgadas, podrá ver dos cables rojos que se deben trenzar para que funcionen como un solo cable de 12/24 V.

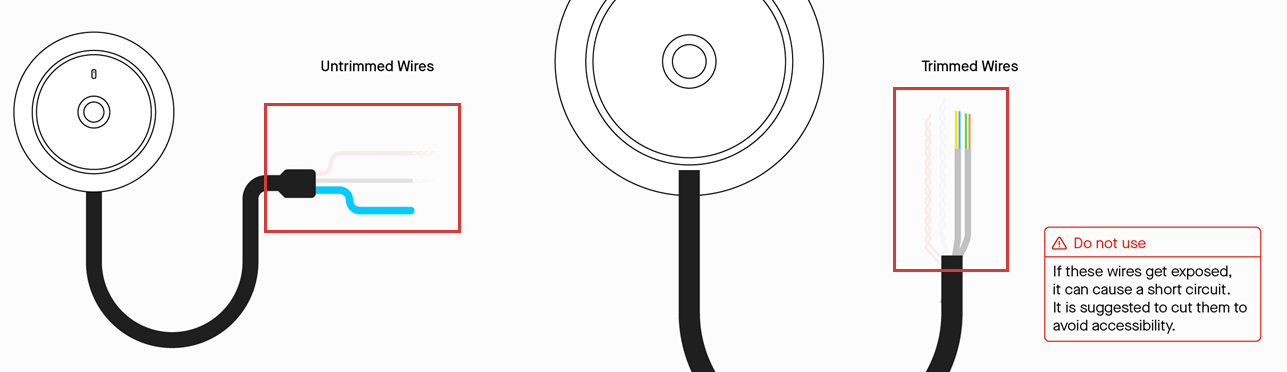

Azul
- El cable envuelto en azul consiste de dos hilos trenzados que nunca deben exponerse ni usarse directamente.
- Si recorta este cable más de 8 pulgadas, podrá ver los cables azul, verde, amarillo y naranja.
| Nota: No utilice los cables azul, verde, amarillo y naranja expuestos para la conexión directa. El dispositivo puede cortocircuitarse o dejar de funcionar si alguno de estos cables está expuesto. |
