Asset Gateway Mini es una opción más pequeña y de menor costo para que los clientes puedan rastrear todos sus activos en el Motive Fleet Dashboard, para que puedan disuadir robos, mantenerse ágiles en las operaciones y mejorar sus resultados. Asset Gateway Mini viene en 2 variedades:
- Asset Gateway Mini (Alimentado por Cable)
- Asset Gateway Mini (Alimentado por Batería)
Requisitos de Instalación: Asset Gateway Mini (Alimentado por Cable)
¿Qué incluye la caja?
- 4 Tornillos para madera
- 4 Tornillos autorroscantes
- 1 Asset Gateway Mini
- Herramienta de activación para agujero de alfiler
Herramientas
- Taladro eléctrico
- Brocas para taladro
- Herramienta de reinicio para agujero de alfiler
- Juegos de destornilladores
- Pelacables
- Cortacables
- Crimpadoras para cables
- Tornillos autorroscantes
- Terminales en anillo
- Fundas para cables
Asignación del Asset Gateway Mini
Crea un perfil de activo y asigna el Asset Gateway en el Fleet Dashboard. El número de serie del dispositivo se encuentra en la etiqueta en la parte frontal del dispositivo o en la caja del producto.
Activación del Asset Gateway Mini (Alimentado por Cable)
1. Activa el Asset Gateway presionando el botón de reinicio en el costado con el alfiler de reinicio proporcionado.
a. El LED parpadeará en azul, indicando que el dispositivo está ahora encendido.
b. Anota el número de serie del dispositivo (si aún no has asignado el dispositivo).
2. Conecta los 3 cables del cable Motive a una fuente de energía externa, tierra y cable de ignición. (Por favor, no retires la carcasa plástica negra adherida al cable = regulador de voltaje). El cable puede ser acortado hasta ese punto.
a. Detalles de conexión del cable (en el extremo del vehículo):
ROJO (POWER) significa “+” de la energía del vehículo
NEGRO (GND) significa “-“ de la energía del vehículo, o tierra del vehículo
Verde es un voltaje lógico que indica el estado de ignición del vehículo. Cualquier valor por debajo de 1V se interpreta como "apagado" y por encima de 3.3V como "encendido". La corriente máxima es de 1mA
|
Nota: Tolerancias de voltaje permitidas para la energía suministrada al AG Mini vía cable: Siguiendo las tolerancias SAE-J1455. 9-16V para 12V y 18 - 32V para 24V Corriente nominal para lo mismo: Corriente máxima es 300mA @ 9V y 100mA @ 32V |
3. Conecta el conector del cable al Asset Gateway Mini desatornillando la placa trasera y pasando el cable a través del orificio.
a. Alinea las dos flechas blancas en el cable y el Asset Gateway Mini, y presiona suavemente el cable en el conector.
b. Gira la tuerca azul para asegurar el cable al dispositivo.
c. Vuelve a colocar la placa trasera en el Asset Gateway Mini.
4. Monta y asegura tu Asset Gateway Mini.
a. Asegúrate de que la superficie esté plana antes de montar.
b. Coloca el logo Motive hacia arriba para el mejor rendimiento del GPS.
| Nota: Si se instala en un remolque, conecta el cable ROJO del AG Mini a la línea ABS/AUX del conector de 7 vías, que típicamente es la línea AZUL. |
Instalación del Asset Gateway Mini (Alimentado por Cable) usando la App Fleet de Motive
Los gerentes de flota, administradores e instaladores pueden instalar fácil y precisamente el Asset Gateway Mini siguiendo las instrucciones proporcionadas en la App Fleet de Motive. También pueden verificar la instalación realizando varias pruebas directamente desde la App Fleet.
Seleccionar y emparejar un Asset Gateway Mini con un activo

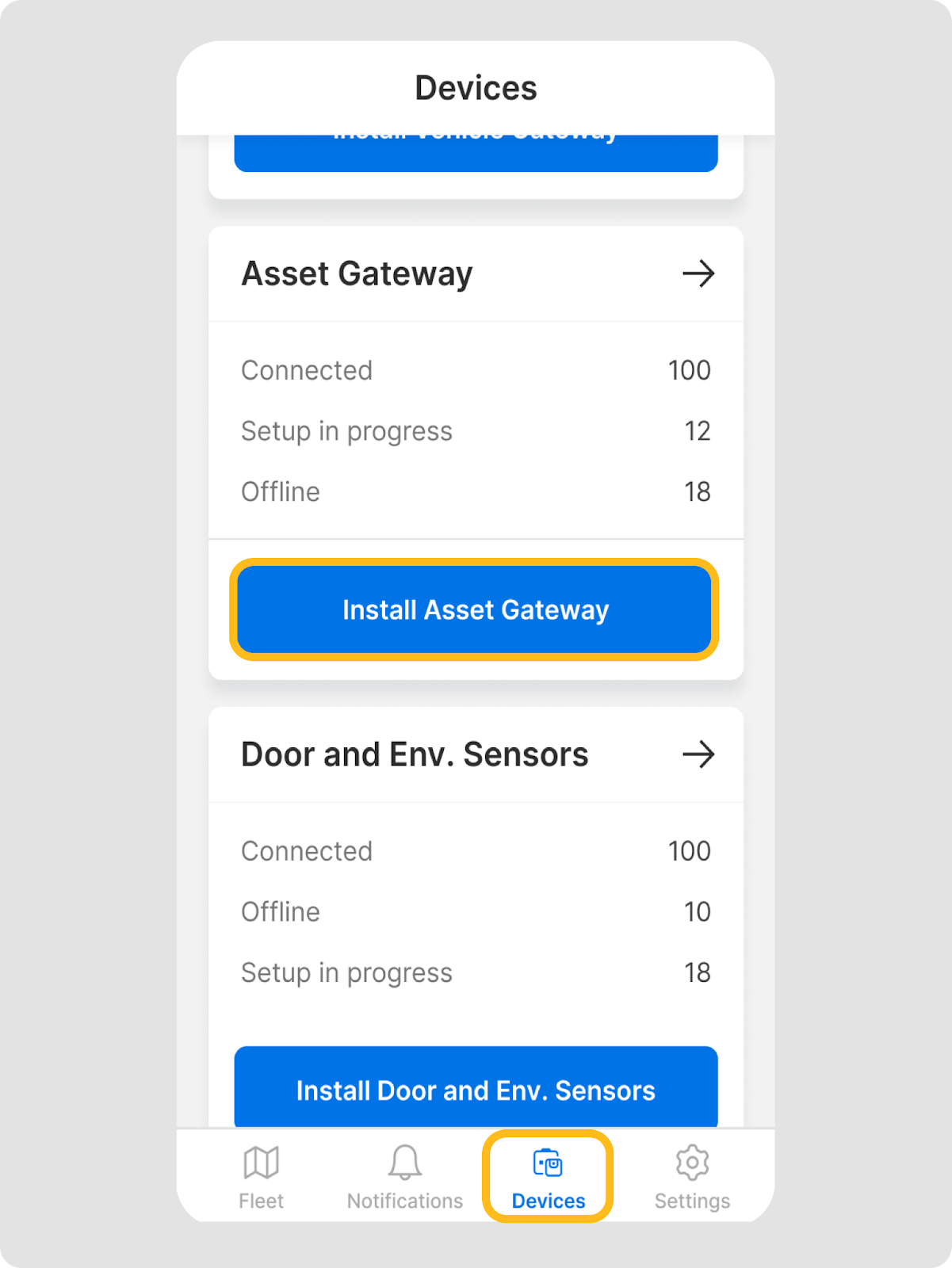

- Abre la App Fleet y ve a Dispositivos.
- Desplázate hacia abajo hasta la sección Asset Gateway y toca Instalar Asset Gateway.

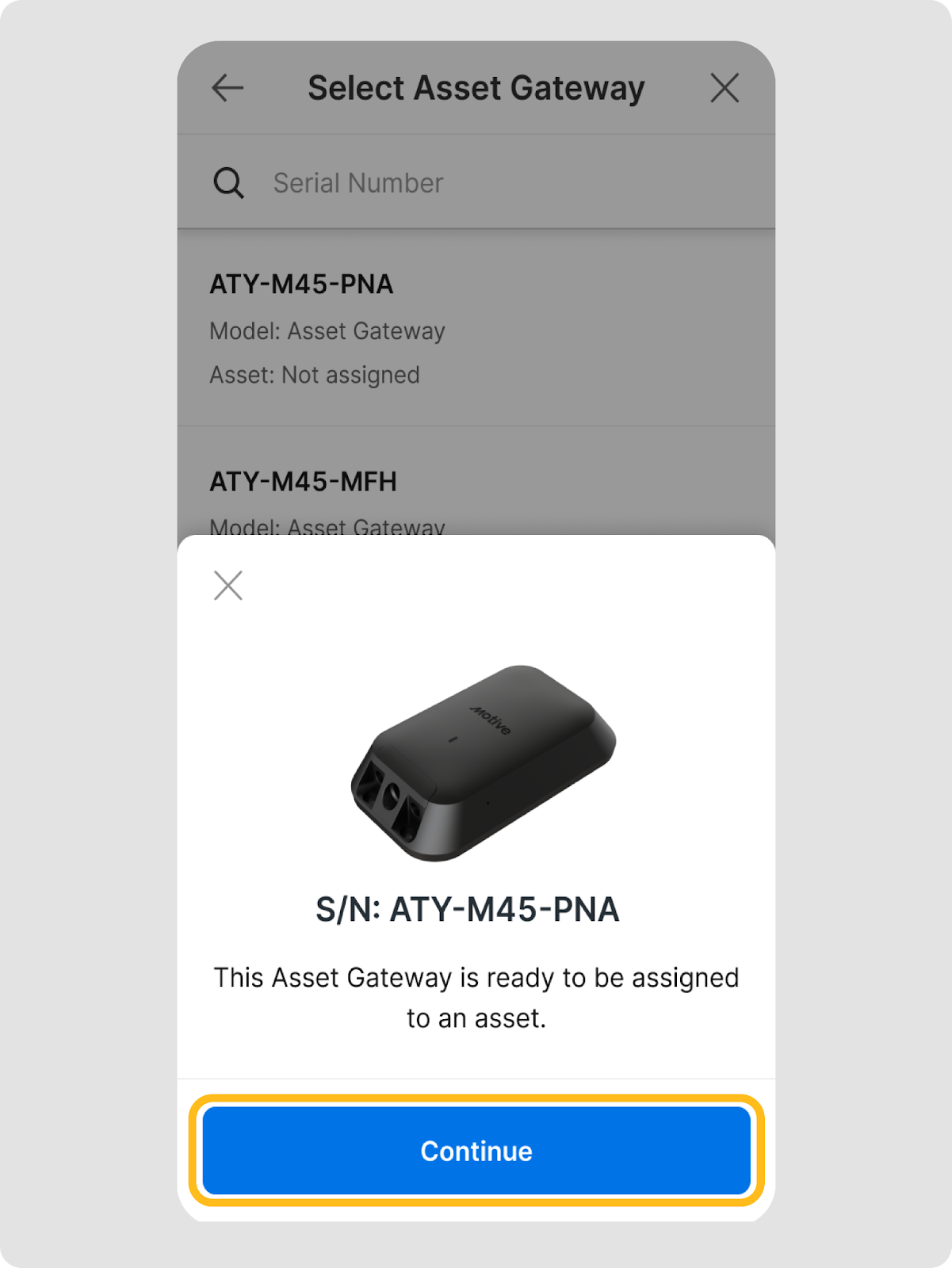

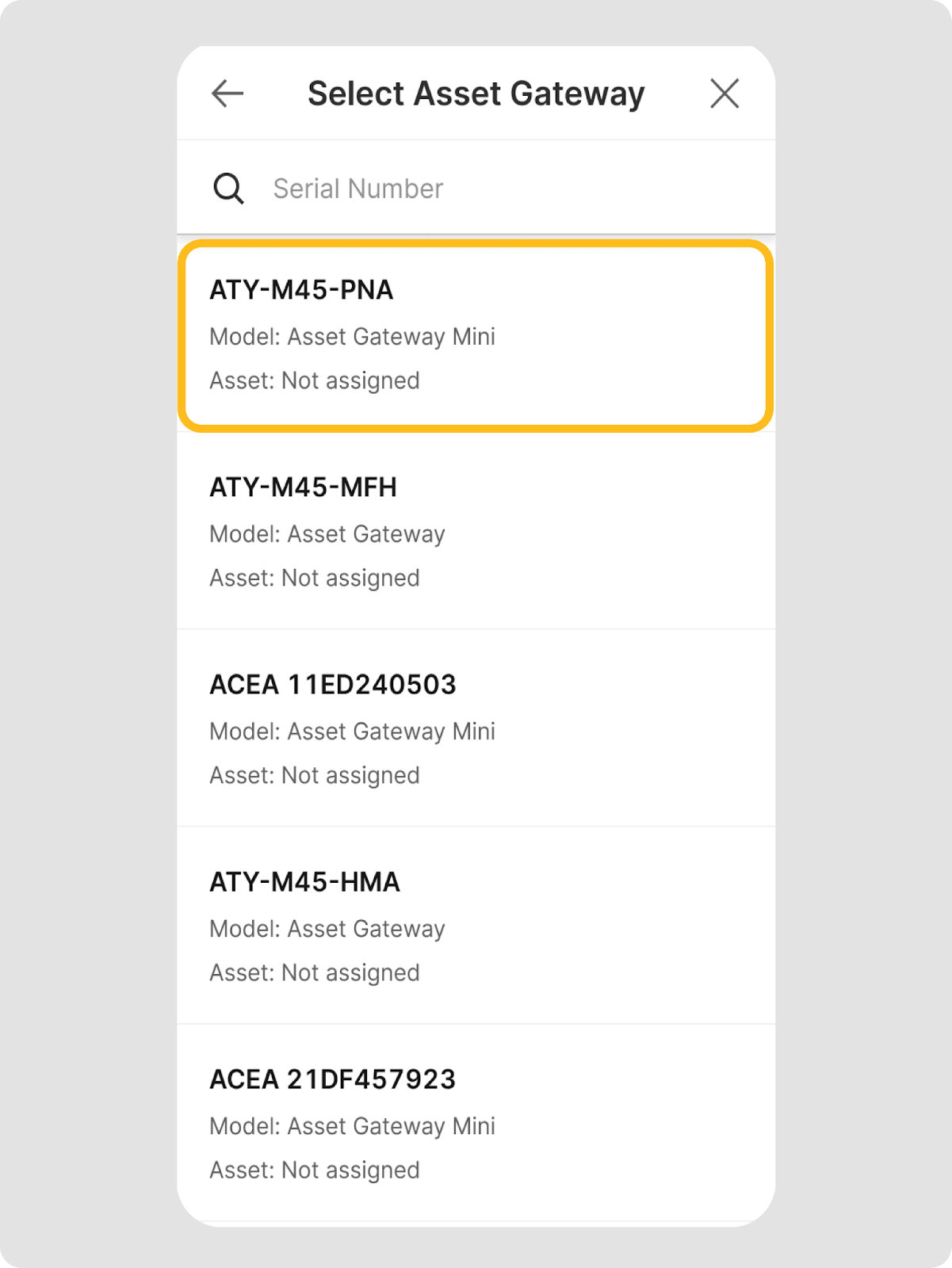

- Selecciona tu Asset Gateway Mini de la lista o ingresa su número de serie en la barra de búsqueda para encontrarlo y seleccionarlo.
- Si tu Asset Gateway Mini seleccionado no está asignado a ningún activo en este momento, aparecerá un mensaje emergente para confirmar que está listo para ser asignado.
- Toca Continuar.
| Nota: Para dispositivos ya asignados, debes desasignar el Asset Gateway Mini del activo anterior para poder asignarlo a otro activo. |

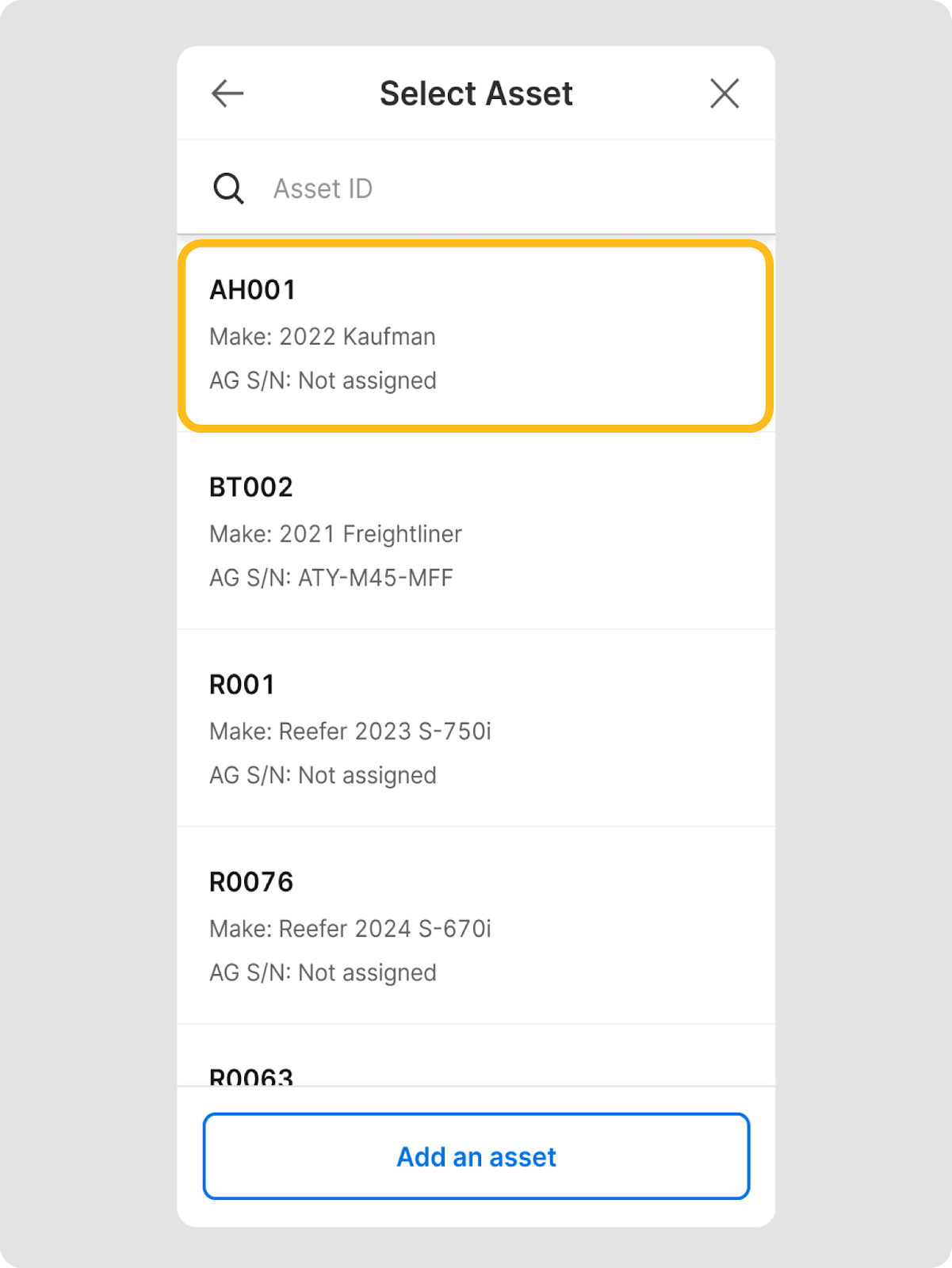

- Selecciona tu activo de la lista o ingresa su ID de activo en la barra de búsqueda para encontrarlo y emparejarlo con el Asset Gateway Mini seleccionado.

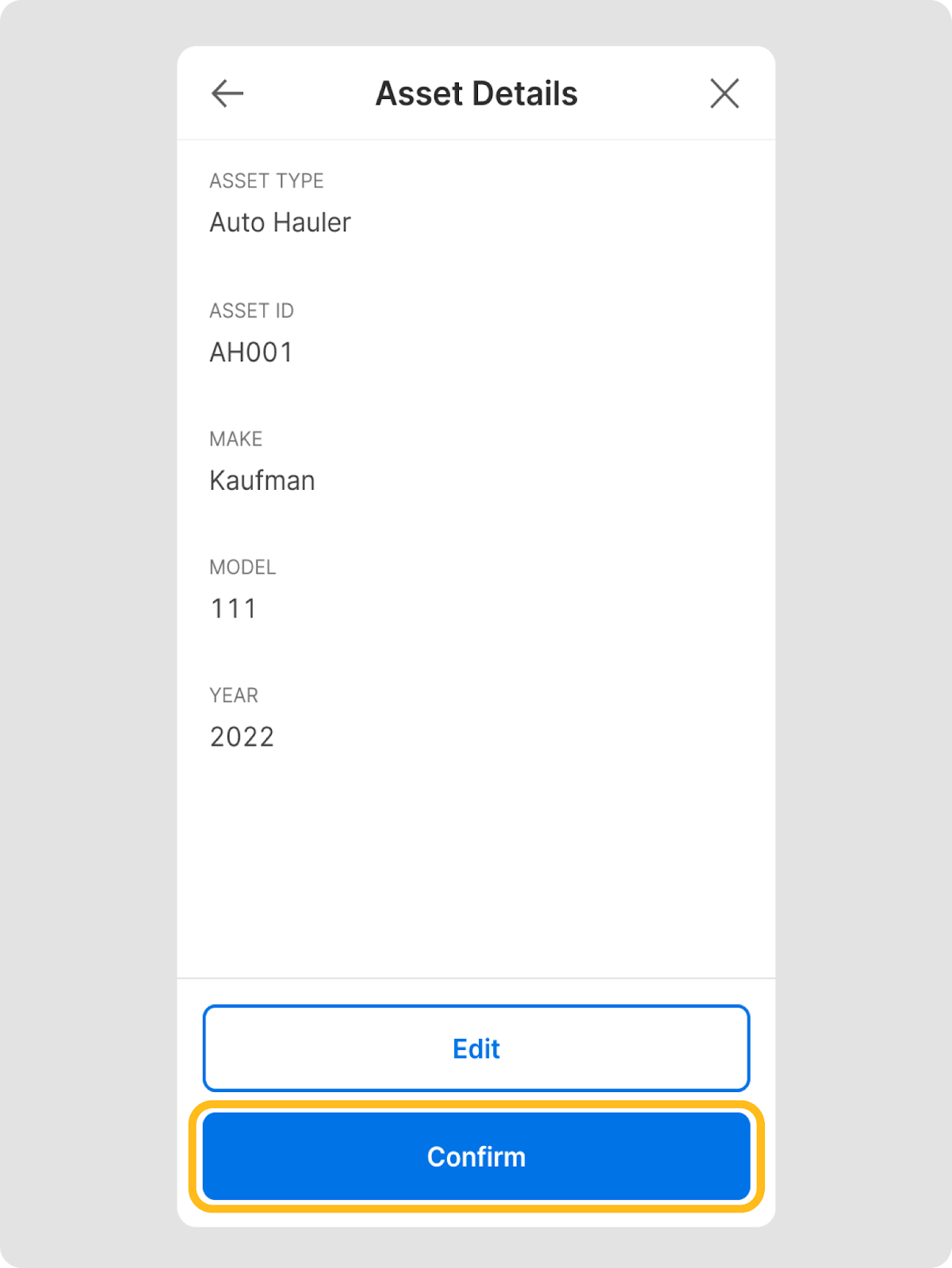

- Revisa los Detalles del activo y toca Confirmar.

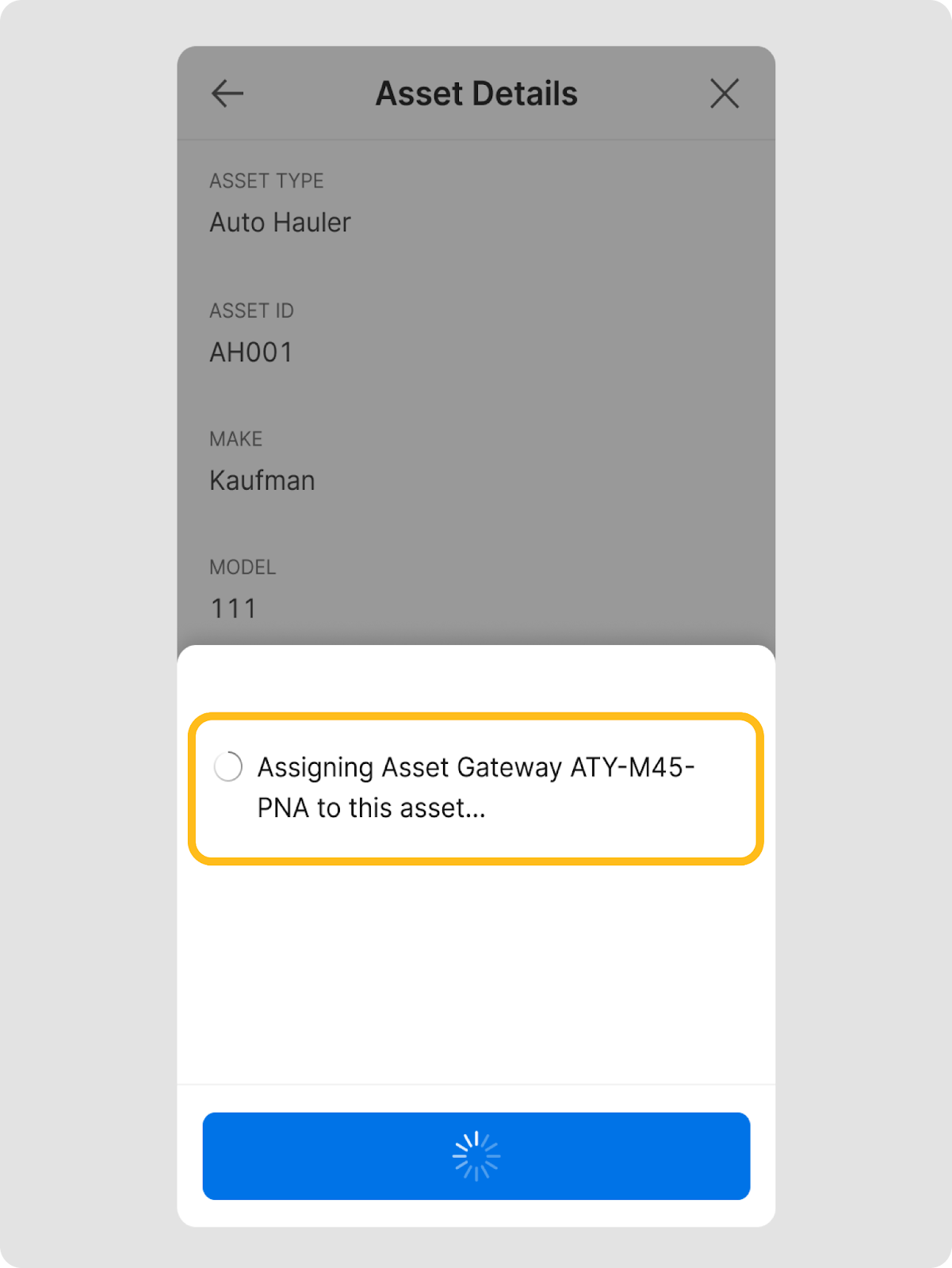

- Aparece un mensaje emergente de carga mientras se asigna el Asset Gateway Mini al activo seleccionado.

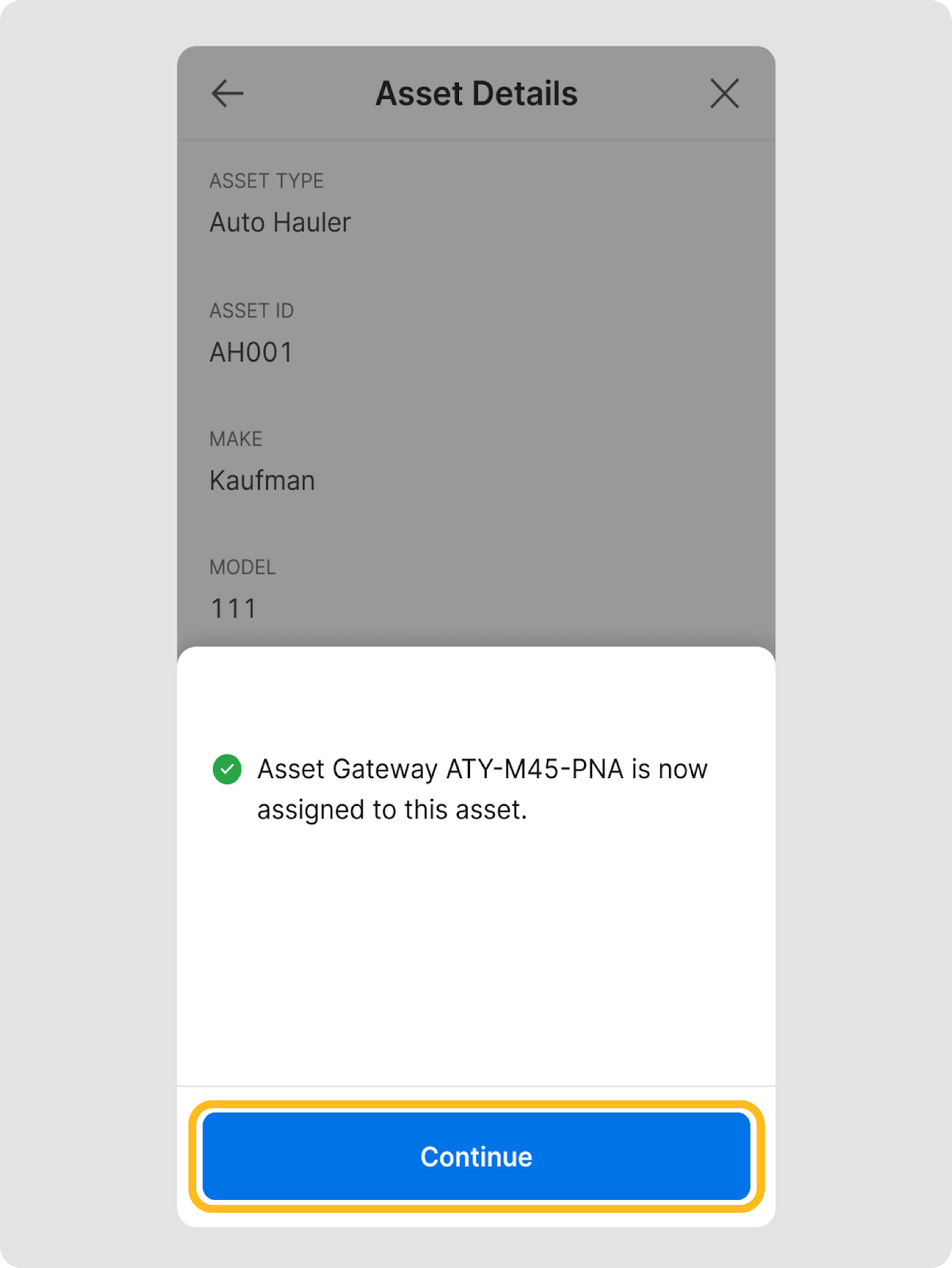

- Una vez asignado el Asset Gateway Mini al activo seleccionado, aparece un mensaje emergente de confirmación.
- Toca Continuar.
Montaje del Asset Gateway Mini alimentado por cable

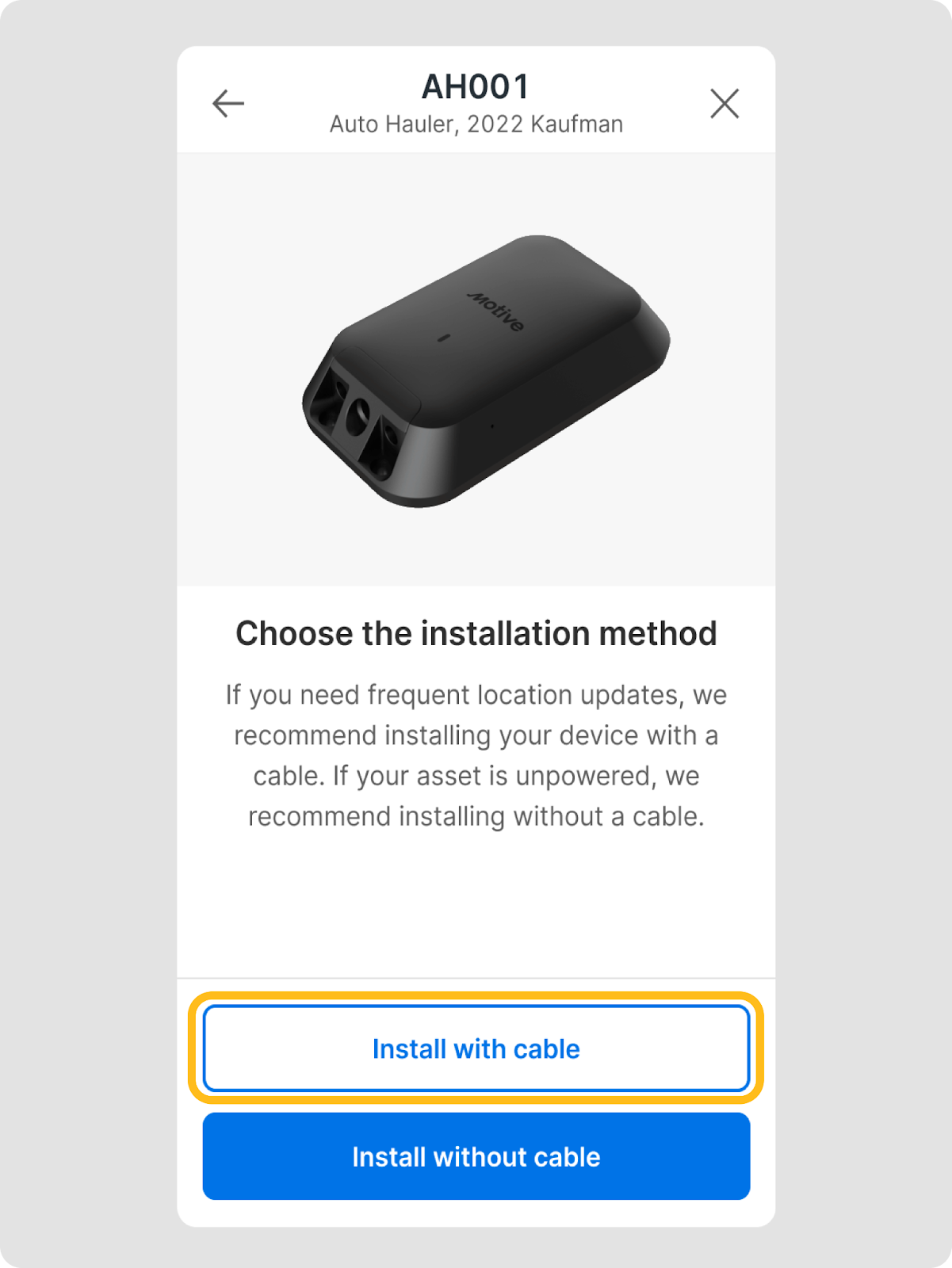

- Toca Instalar con cable para instalar cualquier Asset Gateway Mini alimentado por cable.

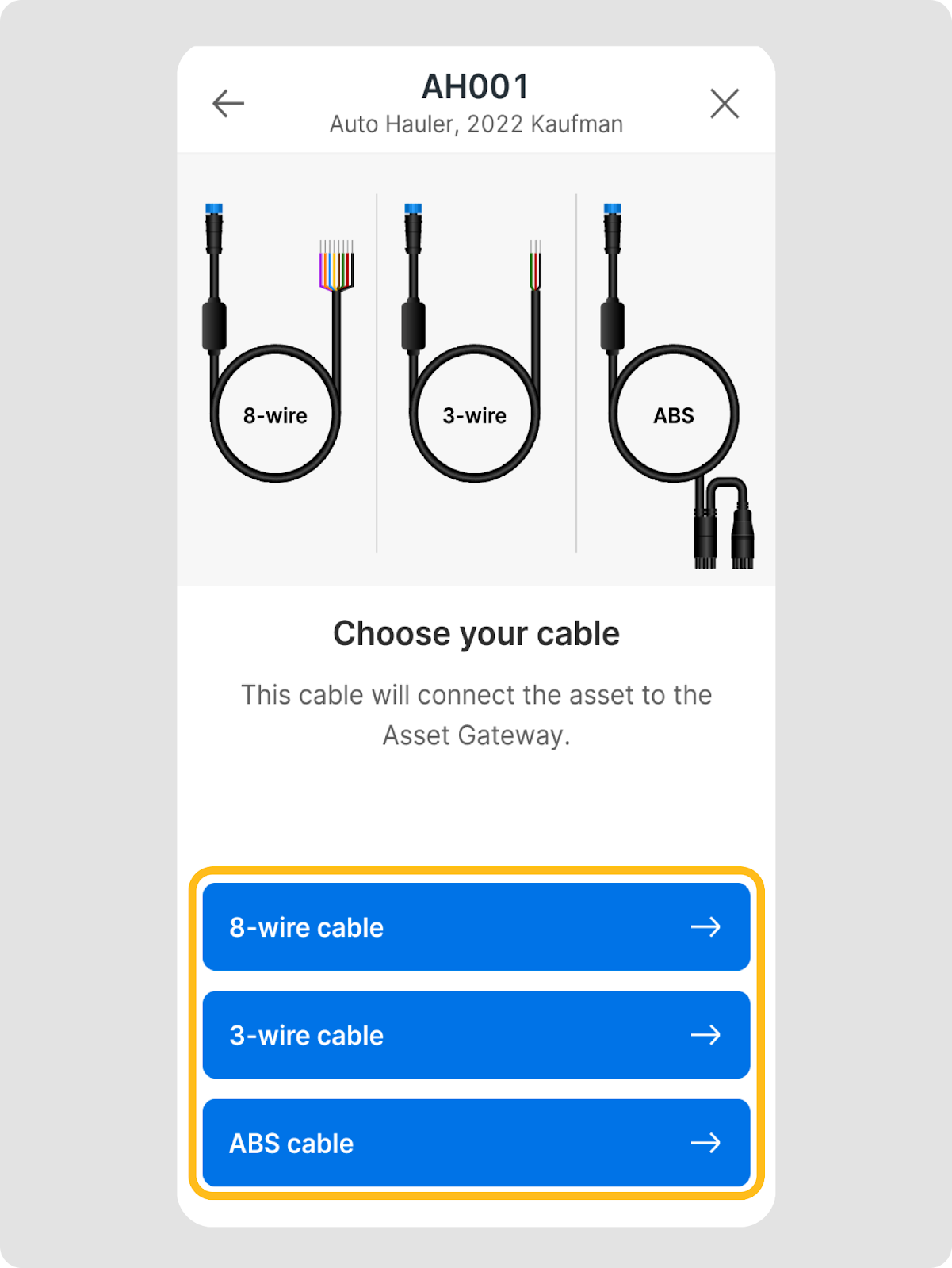

- Selecciona el cable deseado de las opciones dadas: cable de 3 hilos, cable de 8 hilos, y cable ABS.

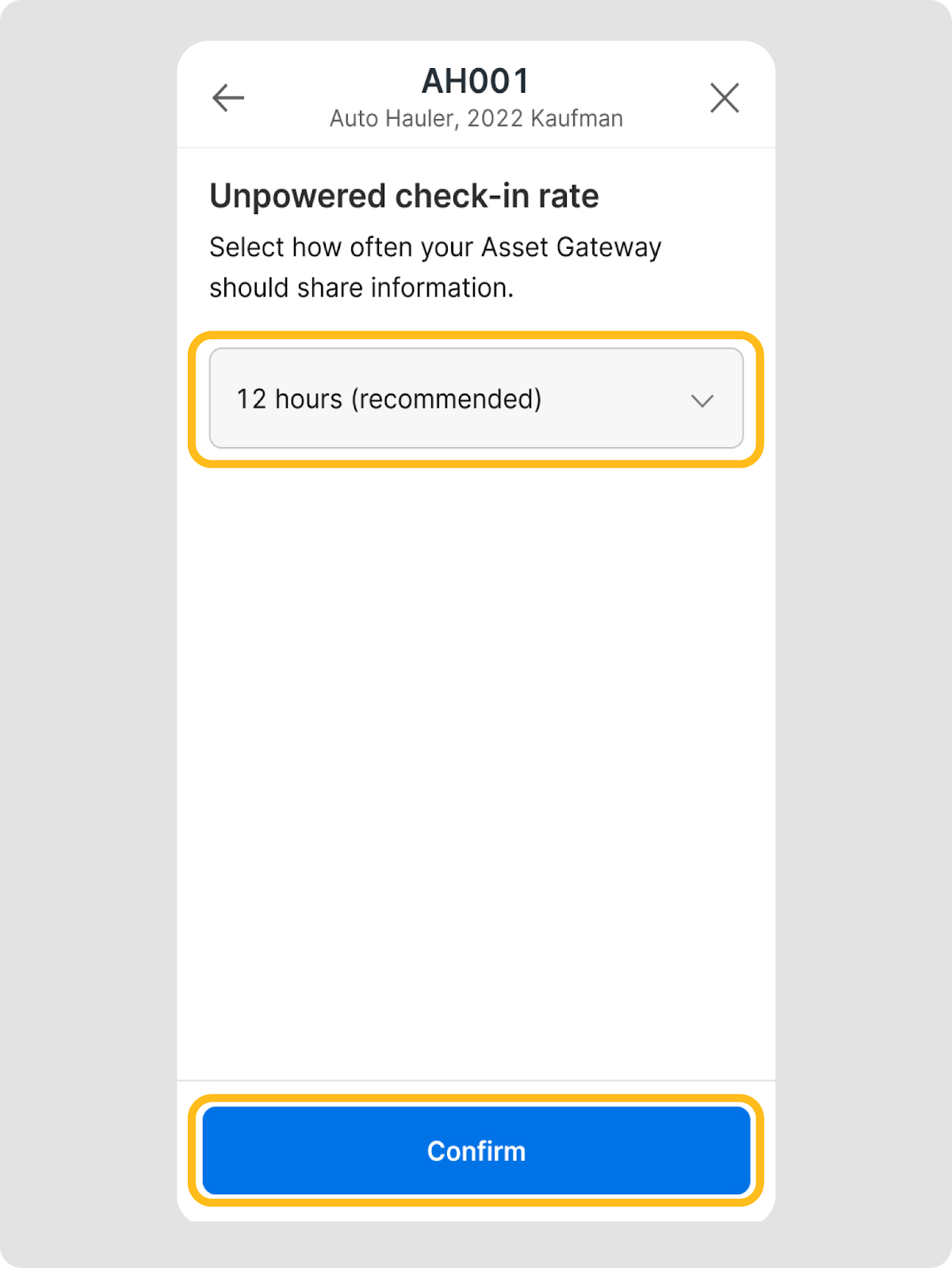

- Selecciona tu tasa de registro sin alimentación preferida y toca Confirmar.

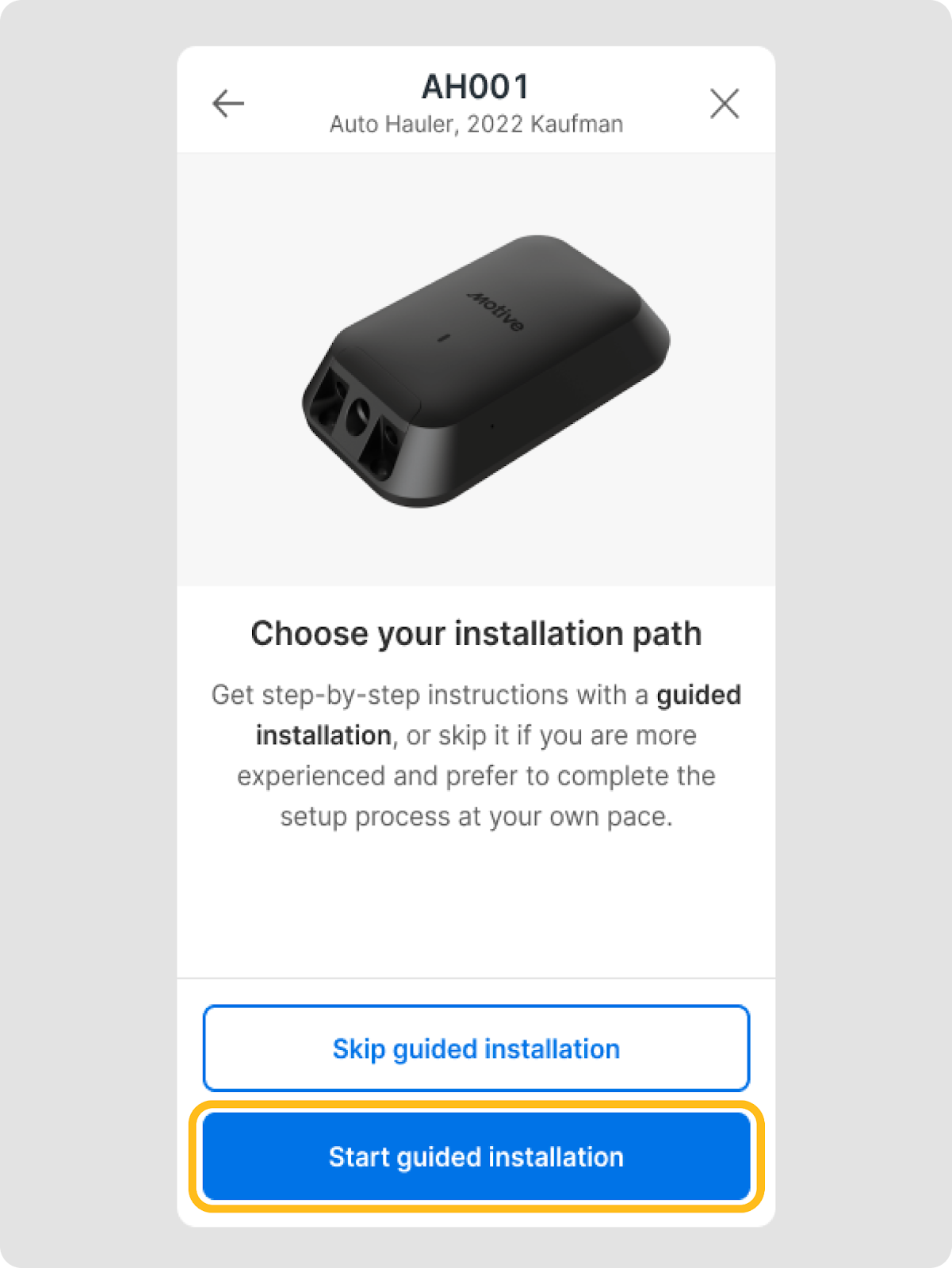

- Toca Iniciar instalación guiada para seguir instrucciones paso a paso para la instalación.
| Nota: Omitir la instalación guiada permite a los instaladores que conocen los pasos saltarse todos los pasos y simplemente conectar el Asset Gateway Mini y realizar pruebas si es necesario. |

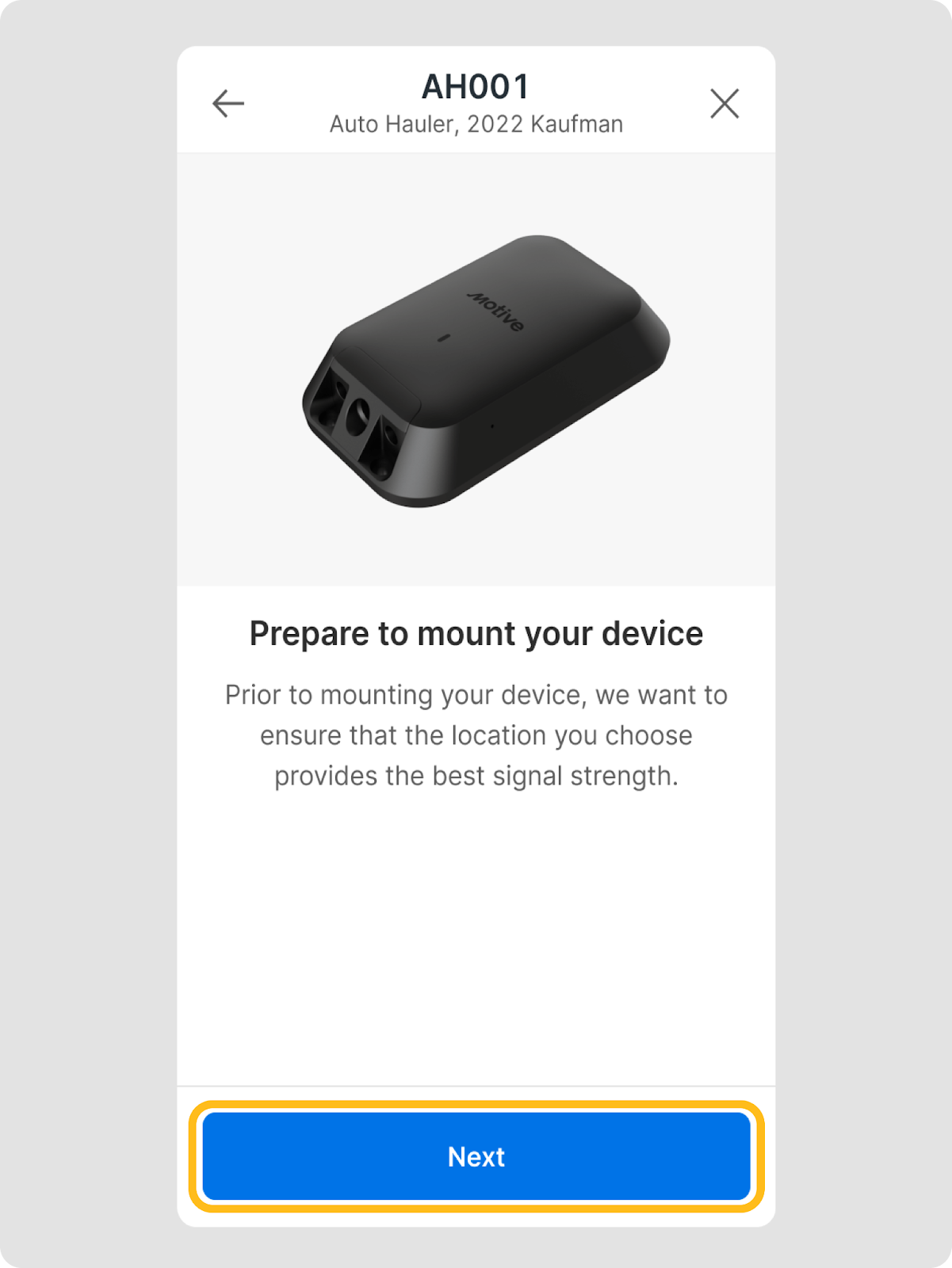

- Cuando estés listo para montar el dispositivo, toca Siguiente.

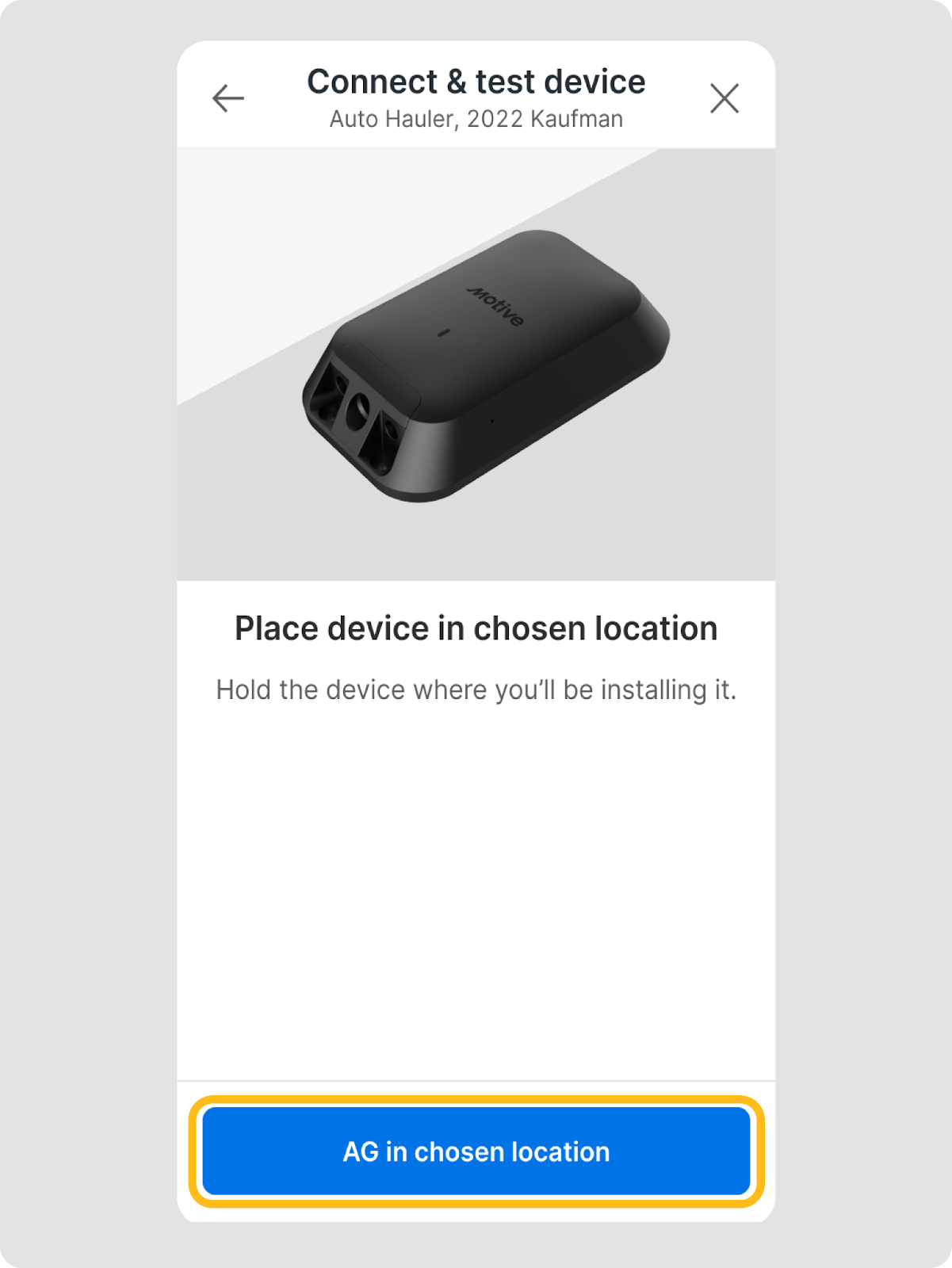

- Coloca o sostiene el dispositivo en la ubicación prevista y toca AG en ubicación elegida.

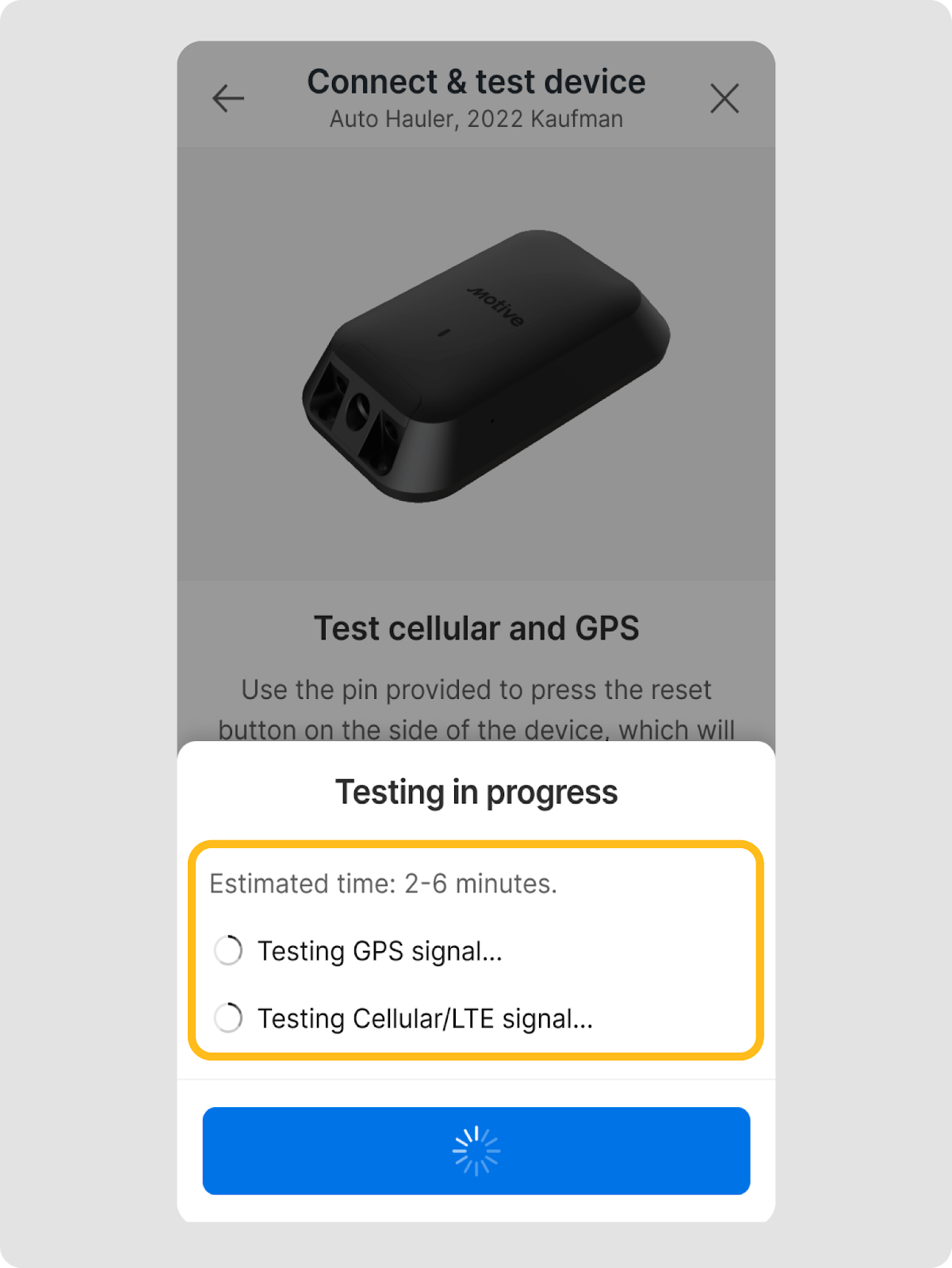

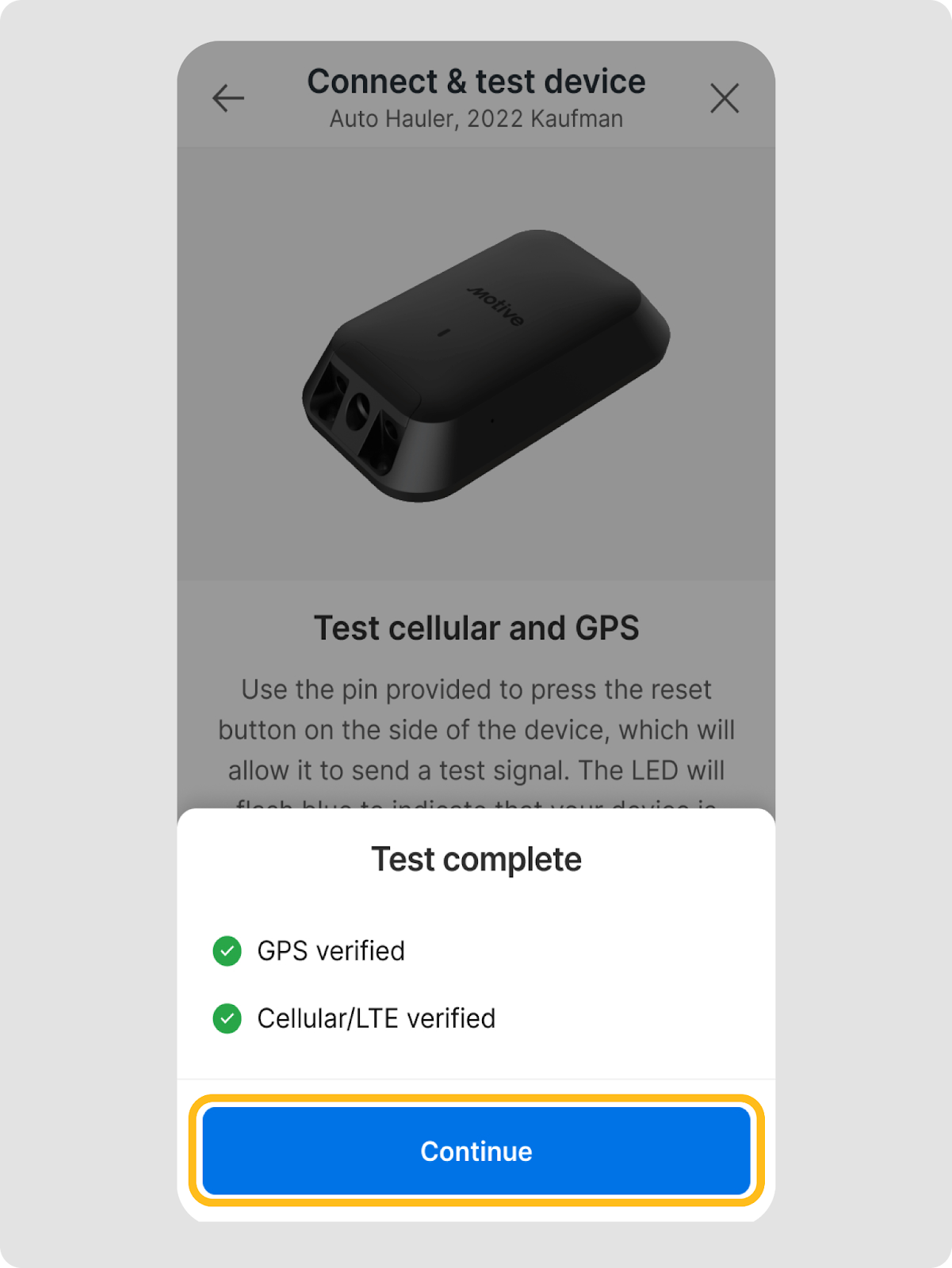

- Para probar la conectividad celular y GPS, usa el alfiler proporcionado para presionar el botón de reinicio en el agujero de alfiler en el costado de tu dispositivo, lo que enviará una señal de prueba.
- Una vez que tu luz LED parpadee azul y el dispositivo esté encendido, toca Luz parpadeó azul.
|
Nota: Toca El LED no parpadeó azul si la luz LED es blanca, naranja o roja. Se te pedirá que confirmes el color de tu luz LED. Selecciona el color de tu luz LED y sigue las instrucciones dadas.
|
- Aparece un mensaje emergente de carga mientras la prueba está en progreso.
- Una vez que la prueba se complete, aparecerá un mensaje emergente de confirmación con marcas de verificación verdes para verificar que las señales GPS y LTE son fuertes.
- Toca Continuar.
| Nota: Si tu prueba muestra señales débiles o fallidas para GPS y/o LTE, recomendamos verificar cómo está instalado tu dispositivo para asegurarte de que esté posicionado con una vista clara del cielo. Una señal celular débil puede afectar el rendimiento del dispositivo. |

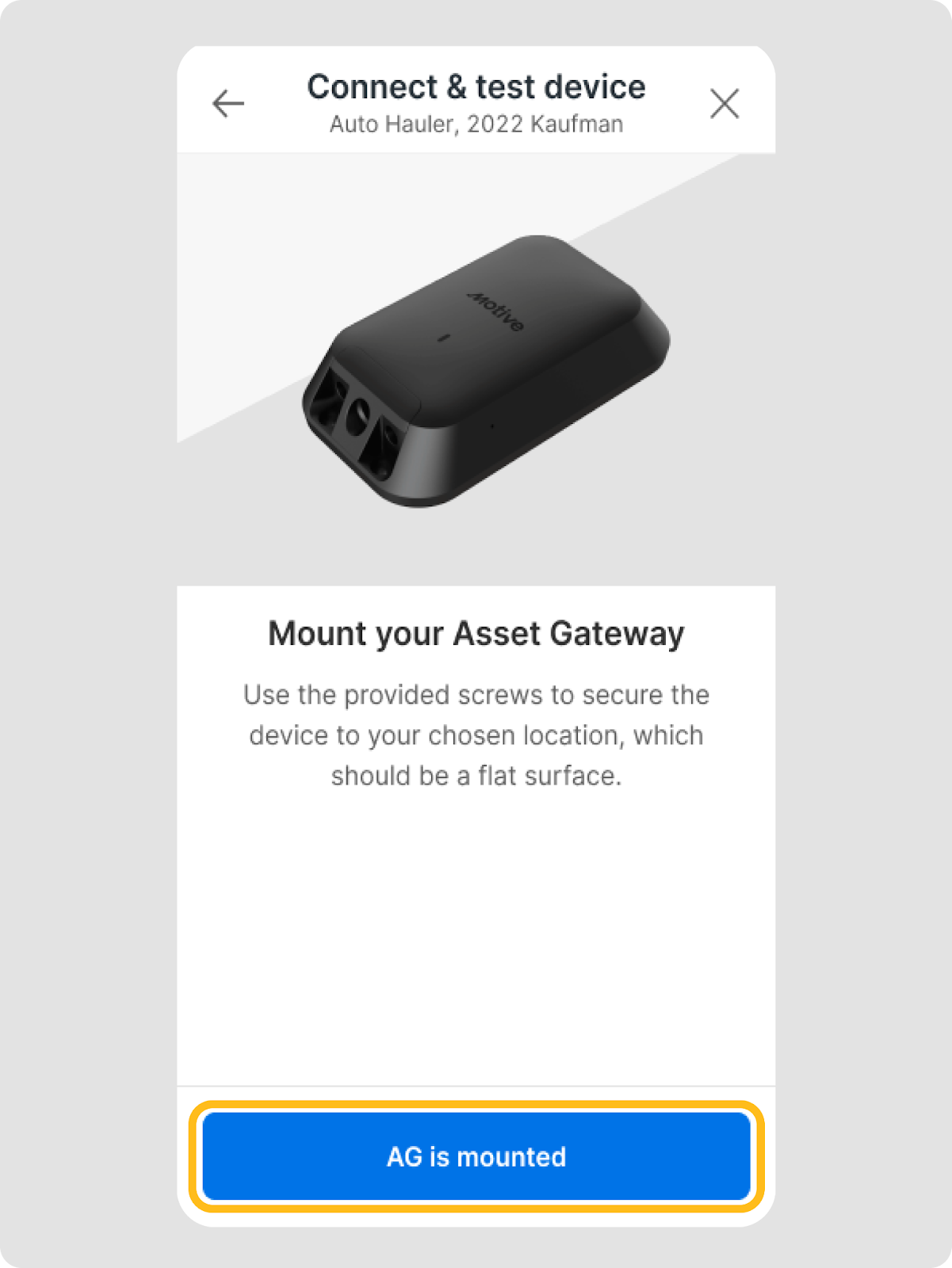

- Sigue las instrucciones dadas para montar el Asset Gateway en la ubicación elegida.
- Una vez terminado, toca AG está montado.
Instalación y prueba del Asset Gateway Mini alimentado por cable
Instalación y prueba del Asset Gateway Mini con cable ABS
- Sigue los pasos indicados arriba para Seleccionar y emparejar un Asset Gateway Mini con un activo y Montar el AG Mini alimentado por cable.
- Sigue las instrucciones dadas para conectar los cables al Asset Gateway.
- Una vez hecho, toca AG está conectado.

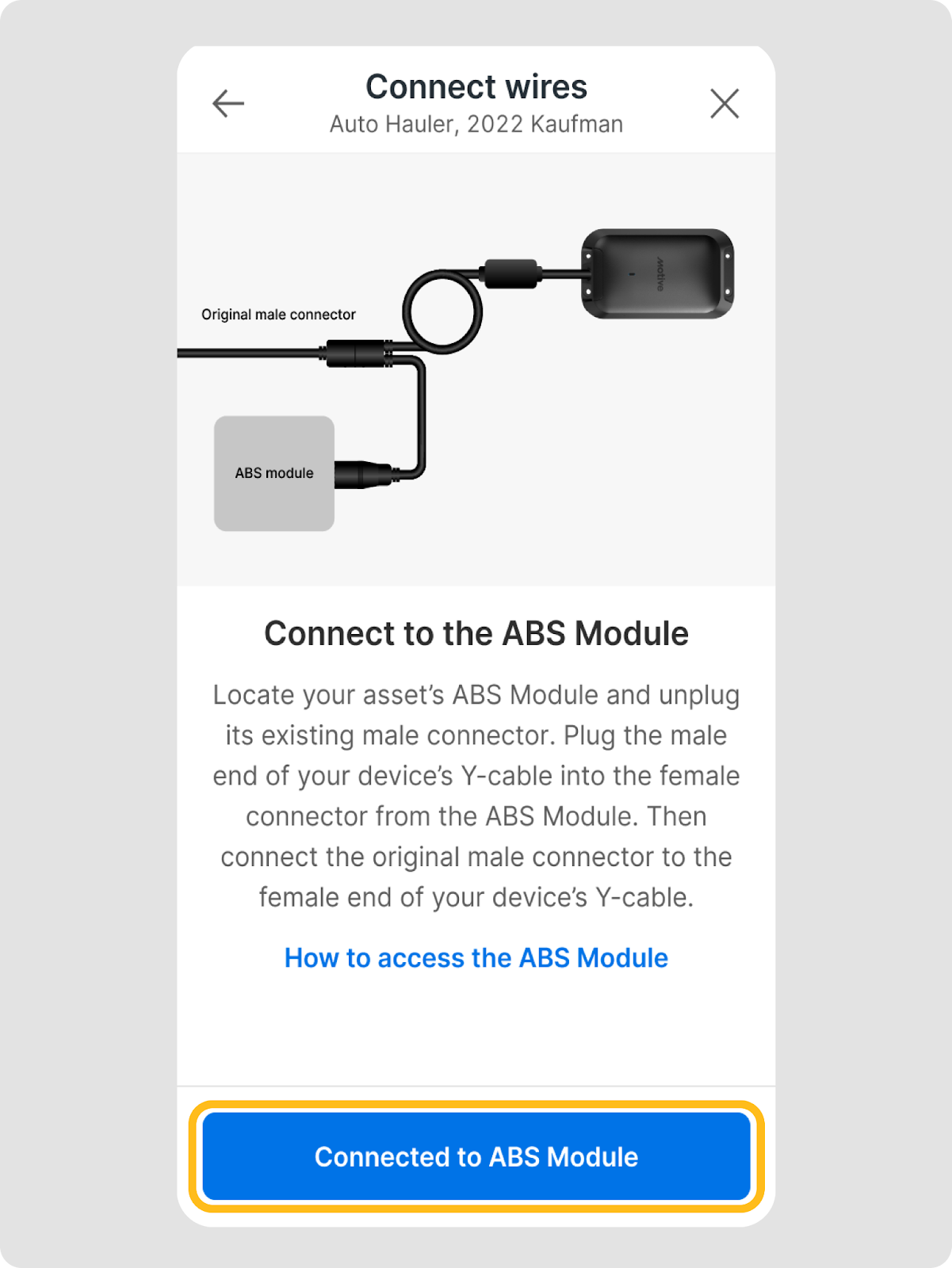

- Sigue las instrucciones dadas para conectar tu Asset Gateway al módulo ABS.
- Una vez hecho, toca Conectado al módulo ABS.

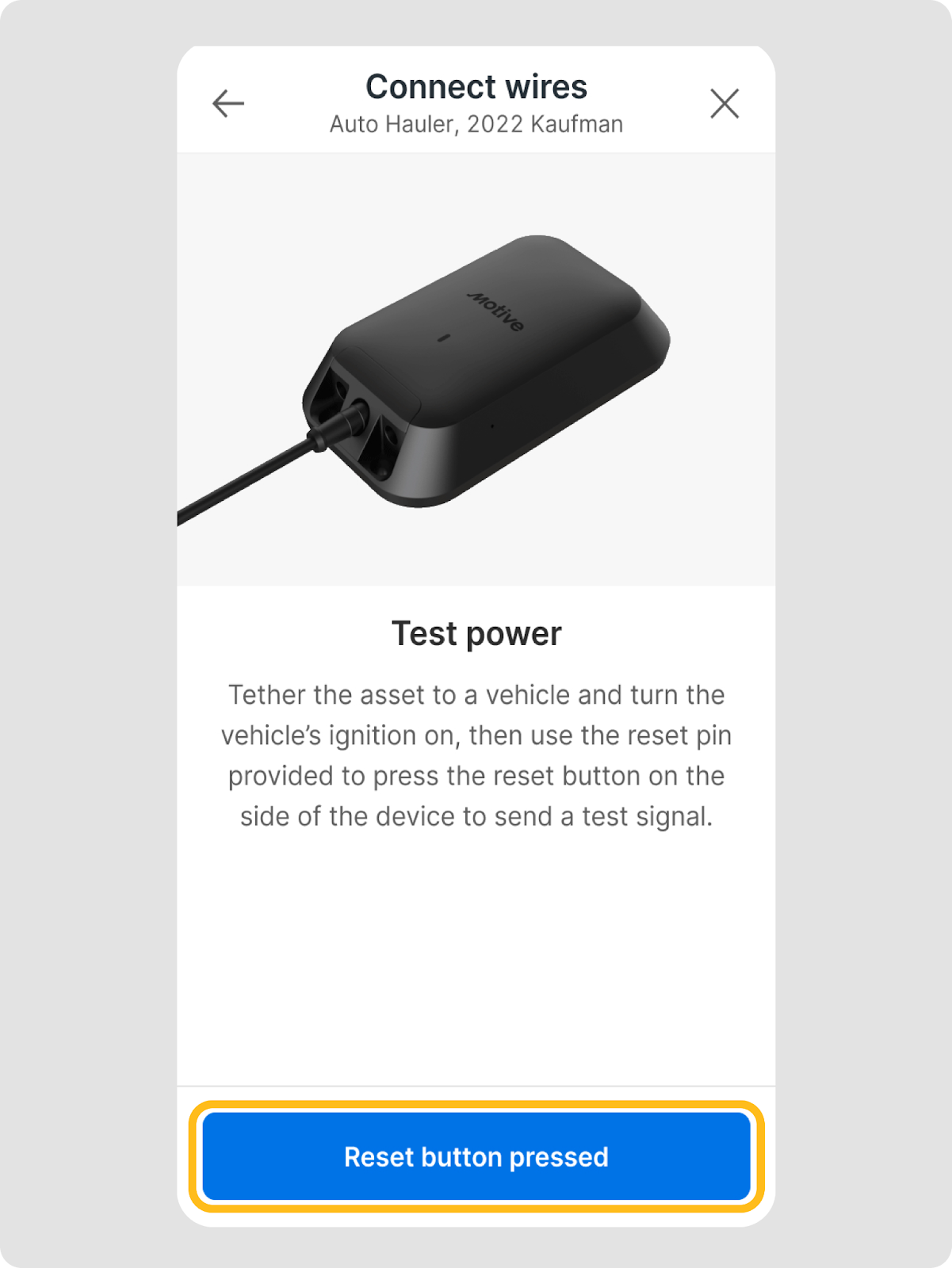

- Para probar la energía, sigue las instrucciones dadas para conectar el activo al vehículo antes de encender la ignición.
- Con el alfiler proporcionado, presiona el botón de reinicio en el agujero de alfiler en el costado de tu dispositivo para enviar una señal de prueba.
- Toca Botón de reinicio presionado.
- Aparece un mensaje emergente de carga mientras la prueba está en progreso.
- Una vez que la prueba se complete, aparecerá un mensaje emergente de confirmación con una marca de verificación verde para Energía verificada.
- Toca Continuar.
- Una vez que la instalación esté completa, puedes ver el activo emparejado con tu Asset Gateway o instalar más dispositivos.
Instalación y prueba del Asset Gateway Mini con cable de 3 hilos
- Sigue los pasos indicados arriba para Seleccionar y emparejar un Asset Gateway Mini con un activo y Montar el AG Mini alimentado por cable.

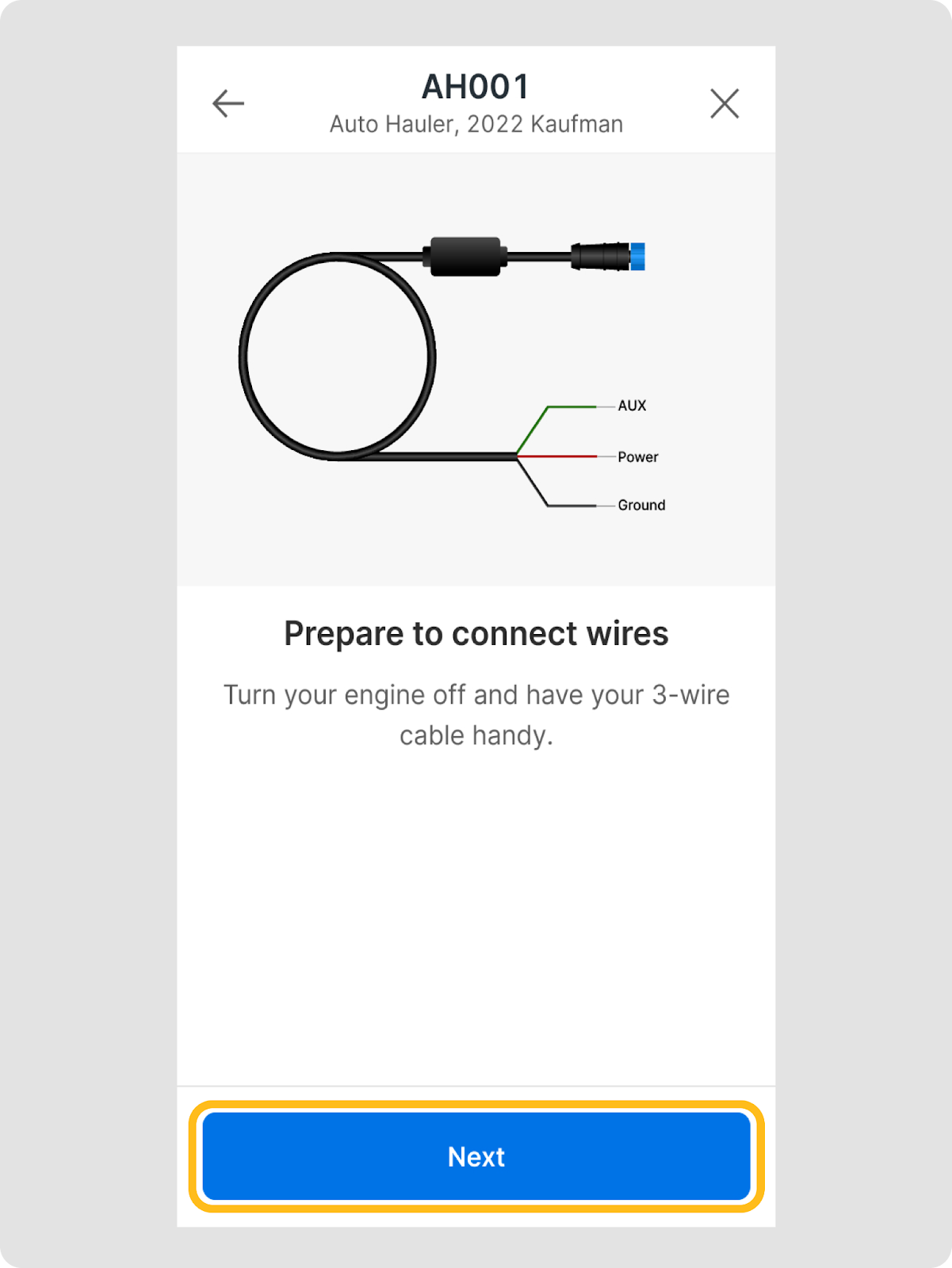

- Apaga tu motor. Cuando estés listo para conectar los cables, toca Siguiente.

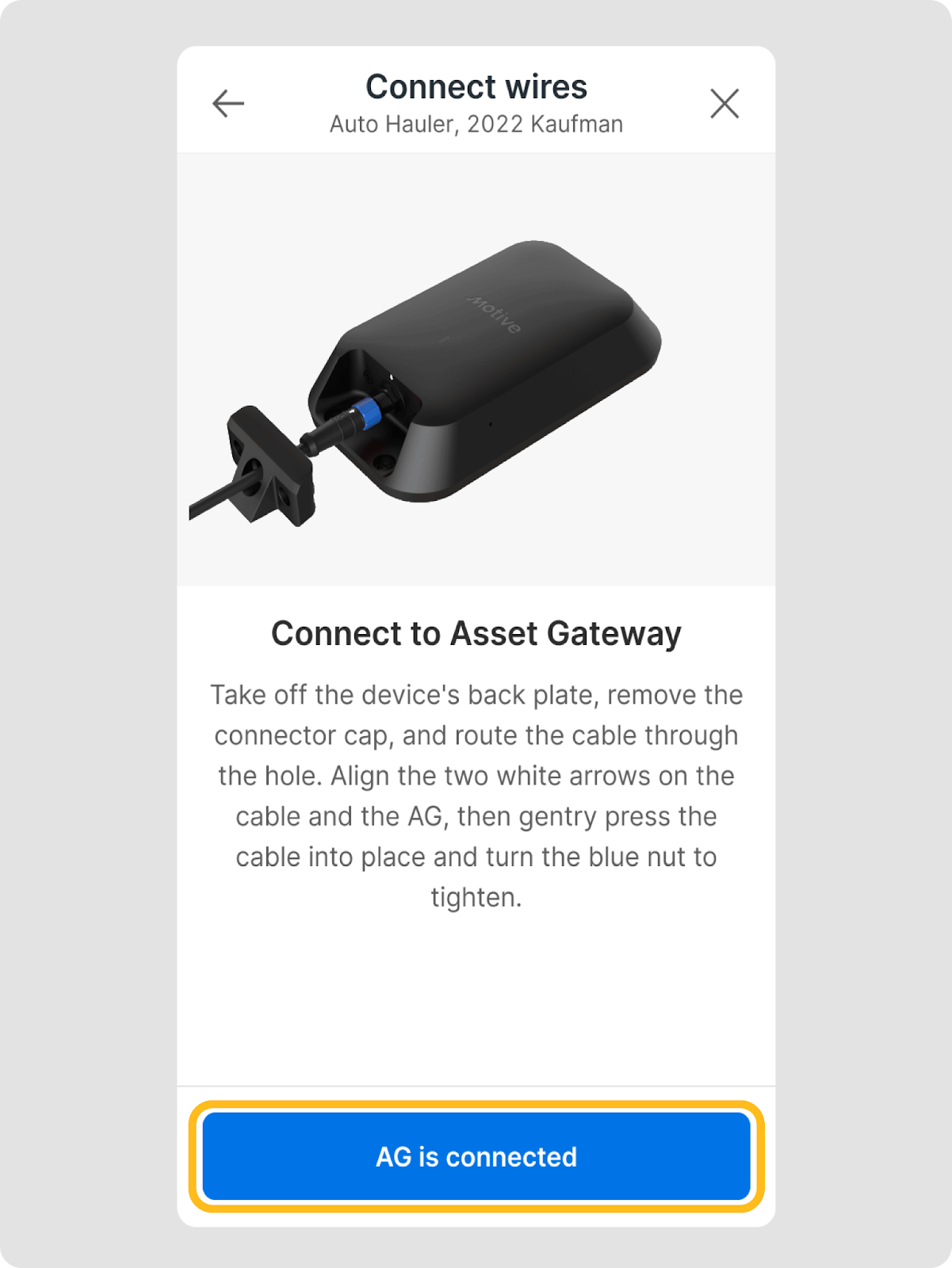

- Sigue las instrucciones dadas para conectar los cables al Asset Gateway.
- Una vez hecho, toca AG está conectado.

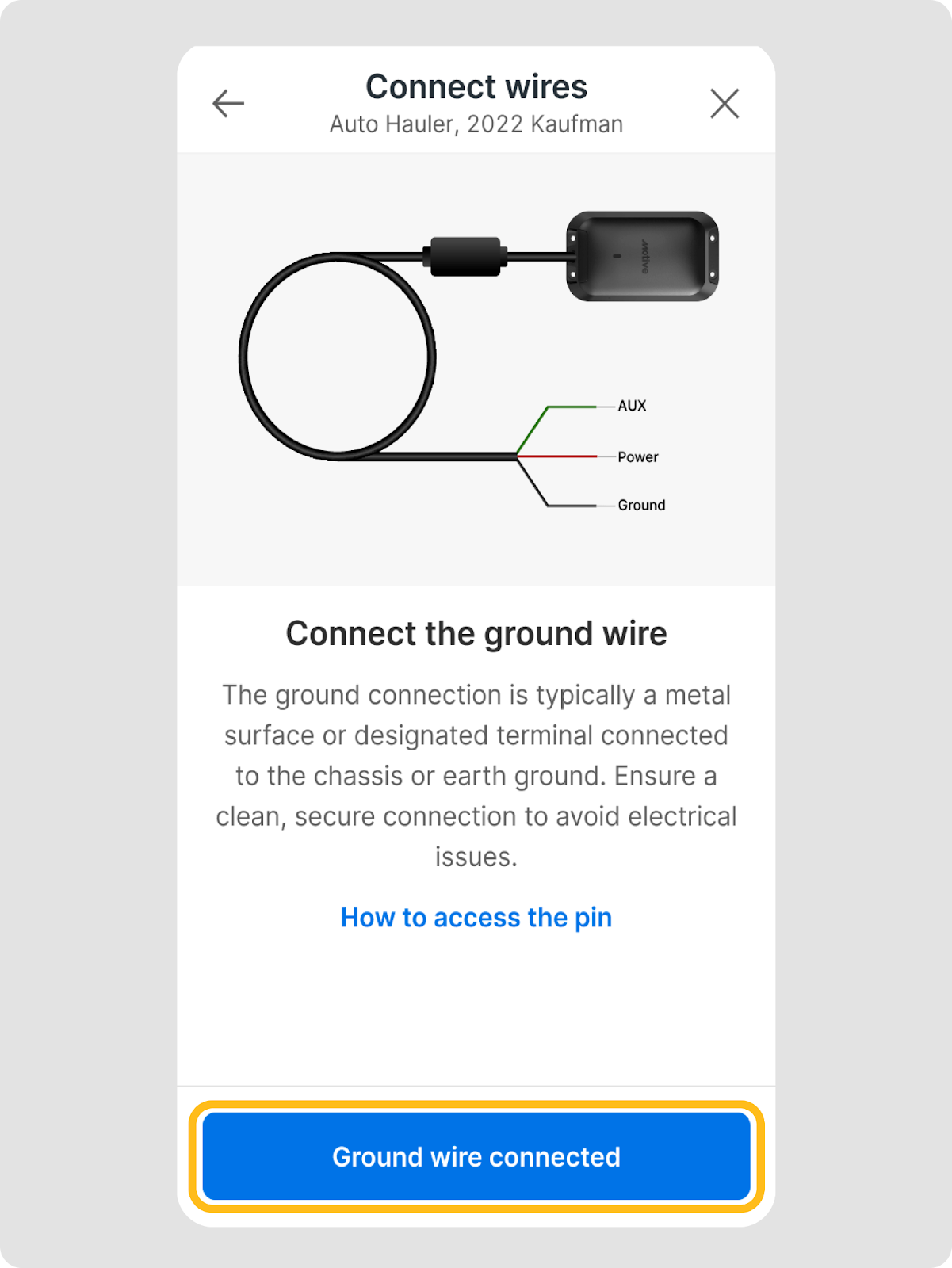

- Sigue las instrucciones dadas para conectar el cable de tierra.
- Una vez hecho, toca Cable de tierra conectado.
- Sigue las instrucciones dadas para conectar el cable rojo.
- Una vez hecho, toca Cable rojo conectado.

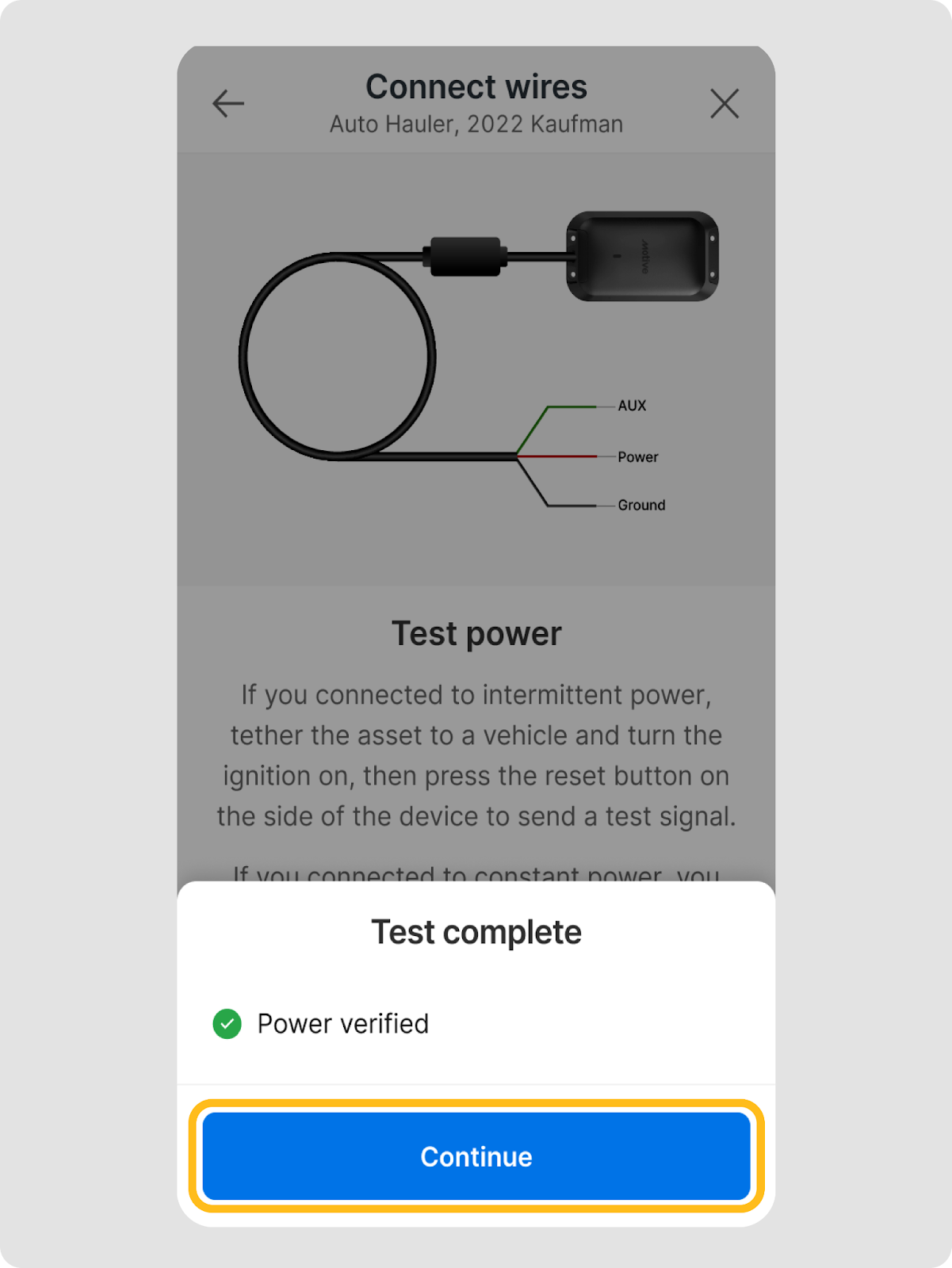

- Sigue las instrucciones dadas para enviar una señal de prueba.
| Nota: Si estás conectado a energía constante, presiona el botón de reinicio. Si estás conectado a energía intermitente, conecta tu activo a un vehículo y enciende la ignición antes de presionar el botón de reinicio en el costado del dispositivo para enviar una señal de prueba. |
- Toca Botón de reinicio presionado.
- Aparece un mensaje emergente de carga mientras la prueba está en progreso.
- Una vez que la prueba se complete, aparecerá un mensaje emergente de confirmación con una marca de verificación verde para Energía verificada.
- Toca Continuar.

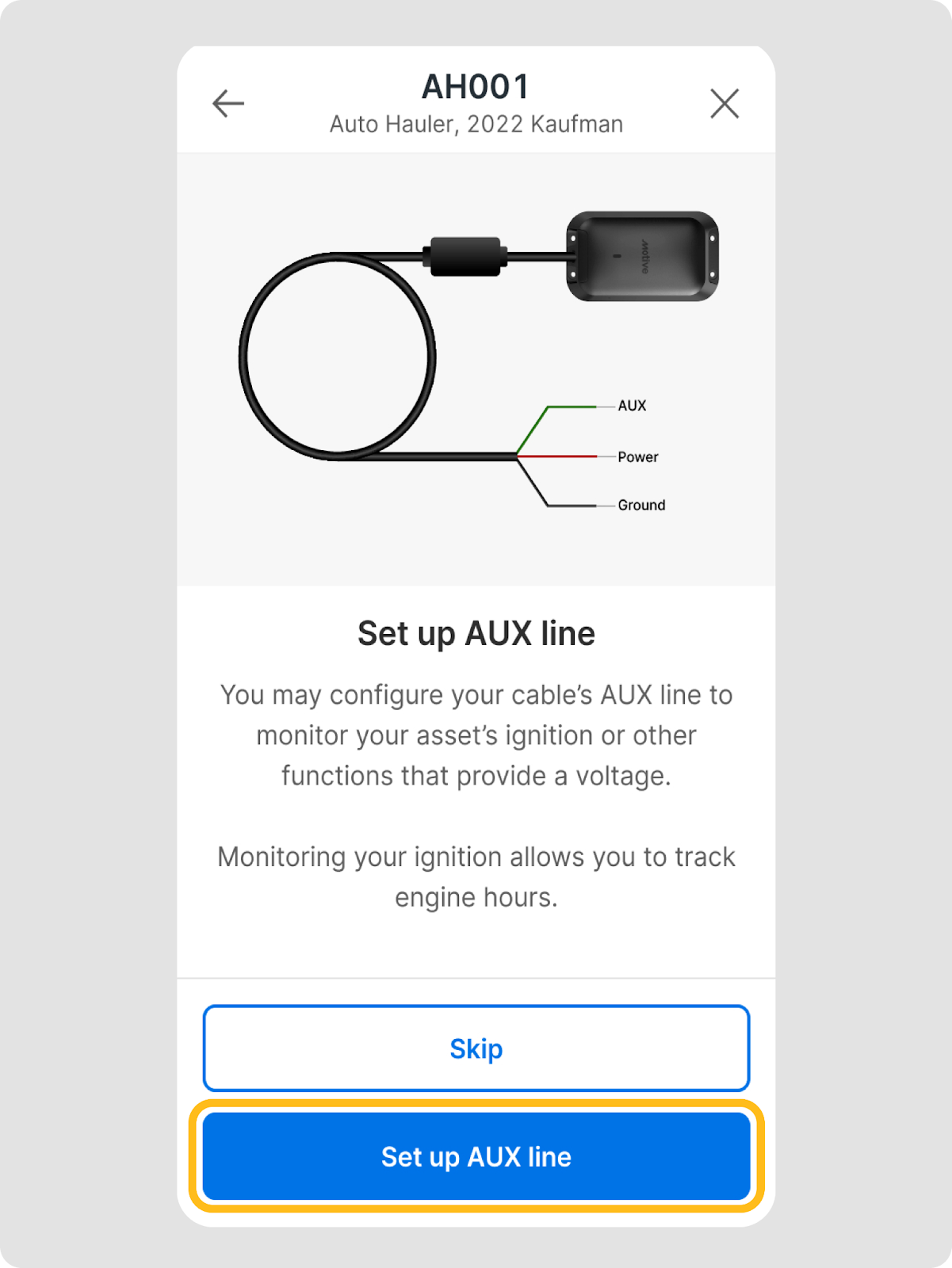

- Toca Configurar línea AUX para configurar la línea AUX para monitorear la ignición de tu activo o rastrear sus horas de motor. También puedes configurar la línea AUX para monitorear otras funciones que proporcionen voltaje.

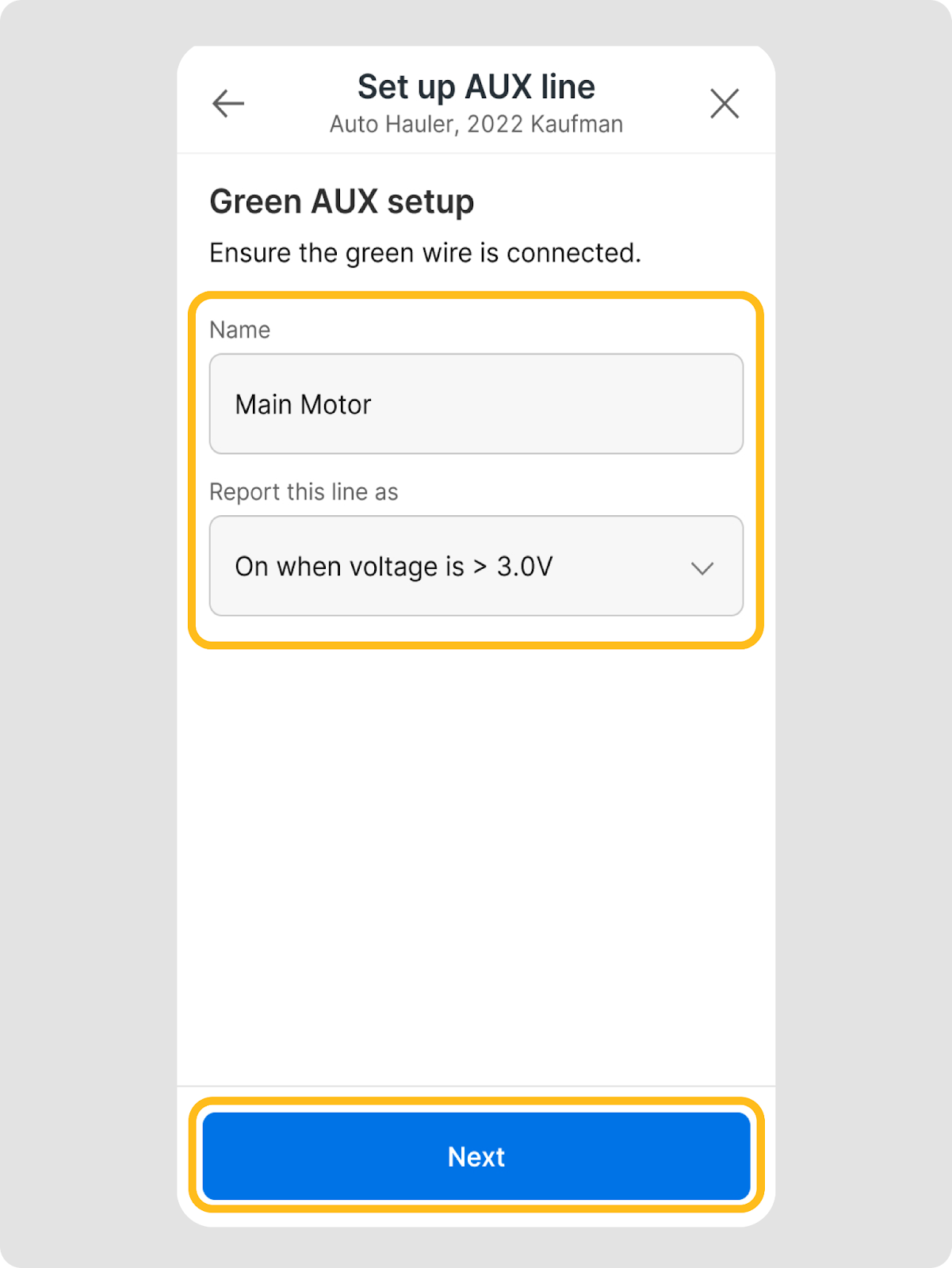

- Nombra la línea AUX y configura su lógica de voltaje.
- Una vez hecho, toca Siguiente.

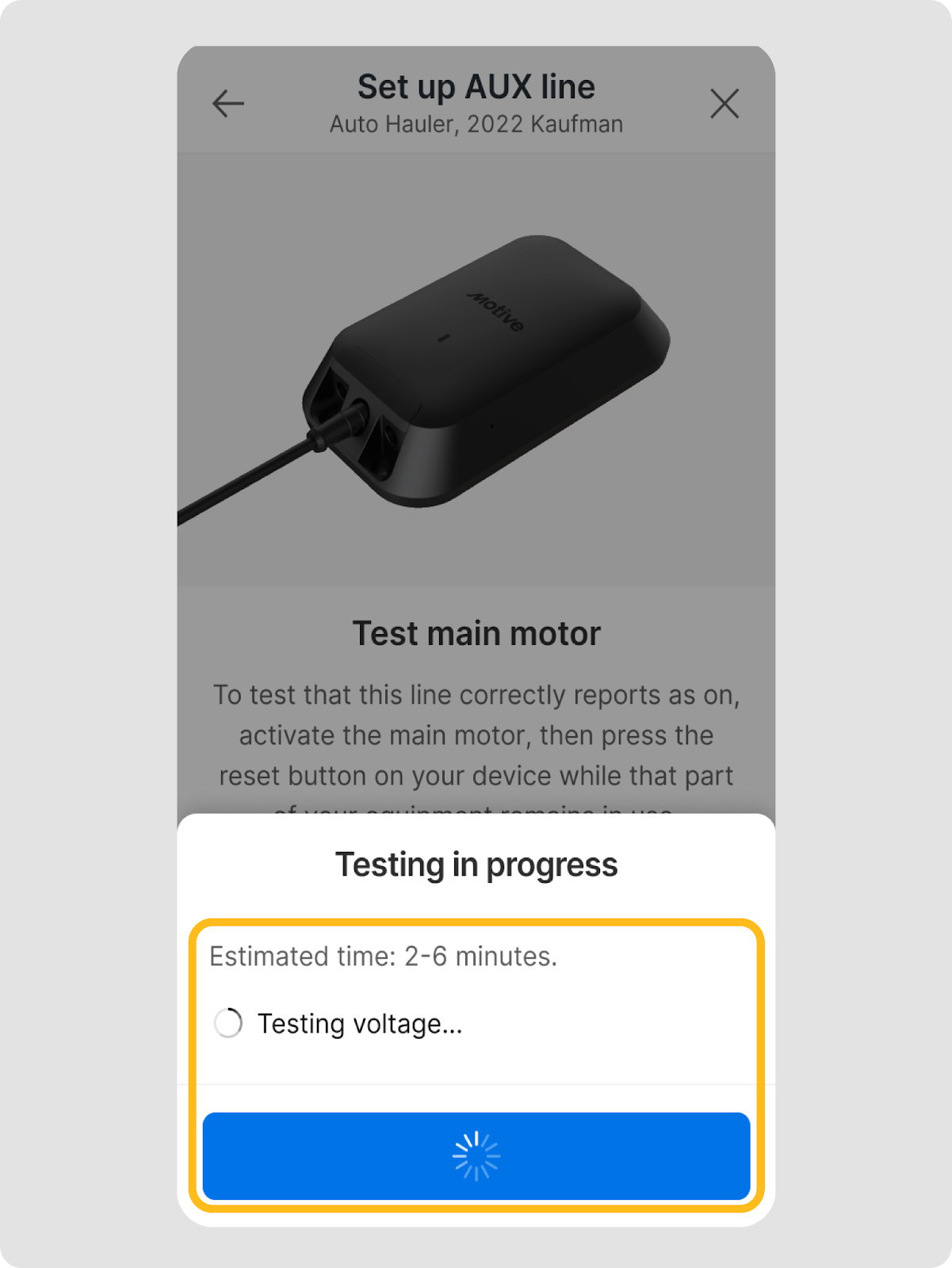

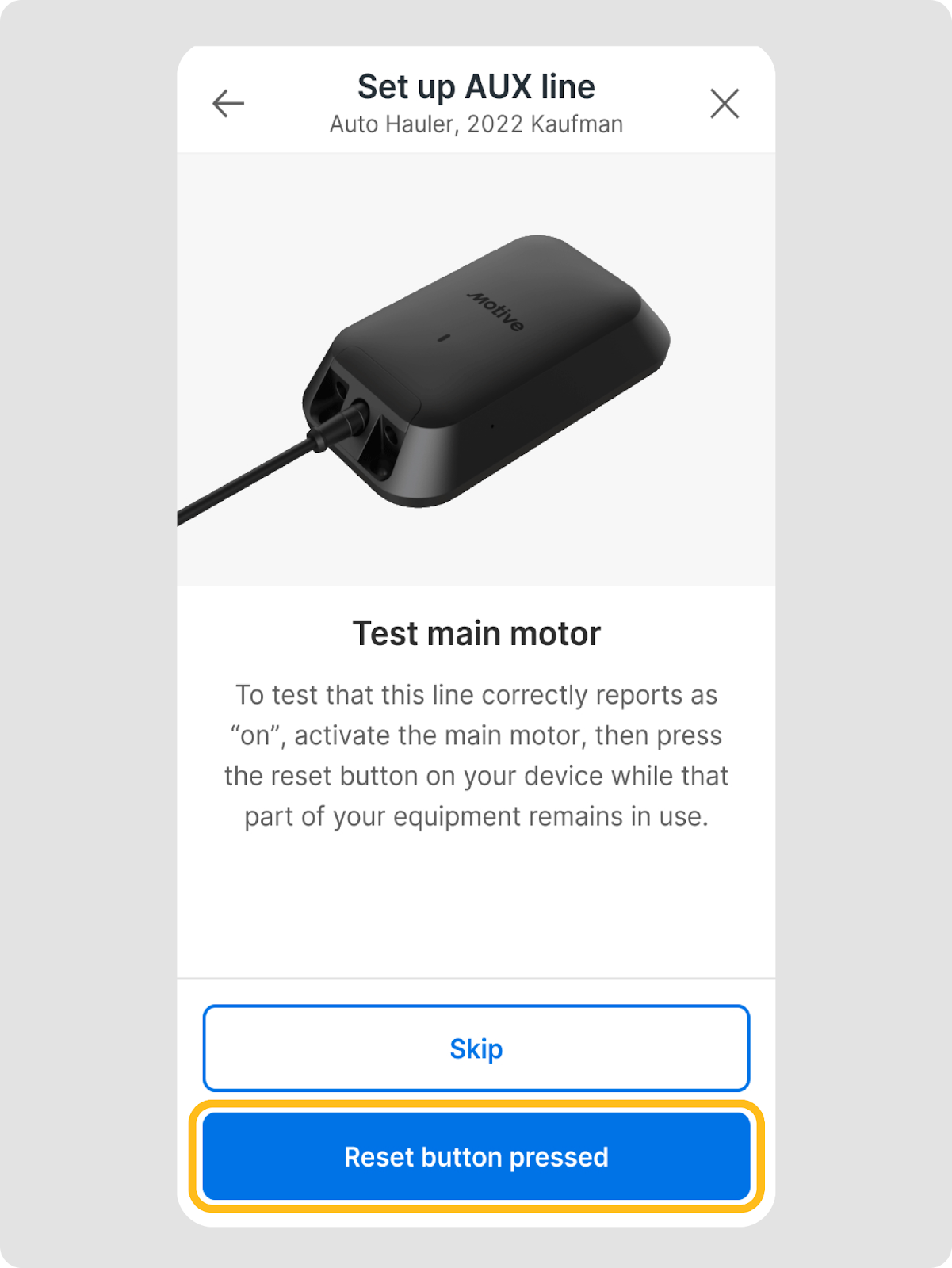

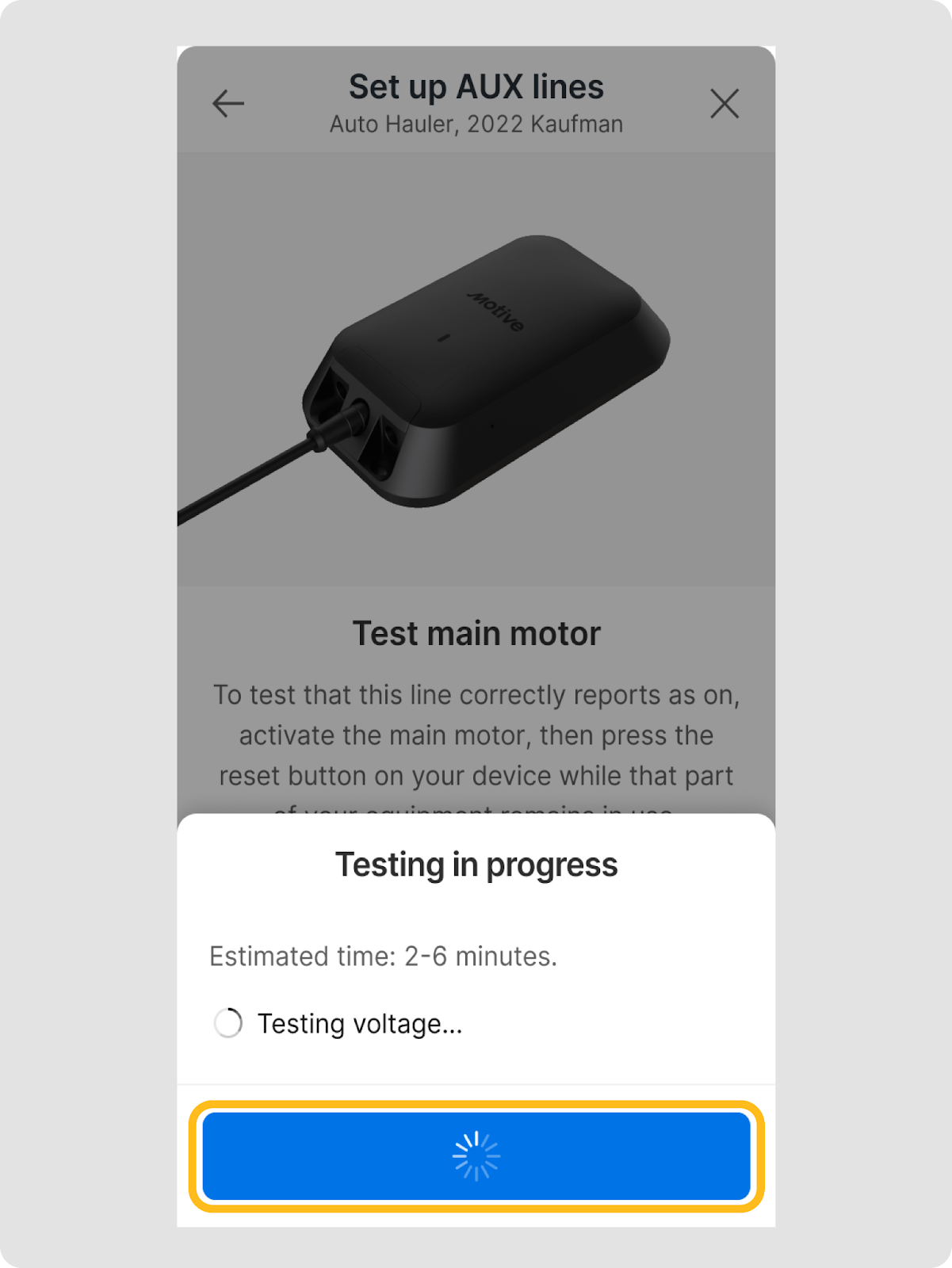

- Sigue las instrucciones dadas para probar el motor principal.
- Toca Botón de reinicio presionado.
- Aparece un mensaje emergente de carga mientras la prueba está en progreso.
- Una vez que la prueba se complete, aparecerá un mensaje emergente de confirmación con una marca de verificación verde para la verificación.
- Toca Continuar.

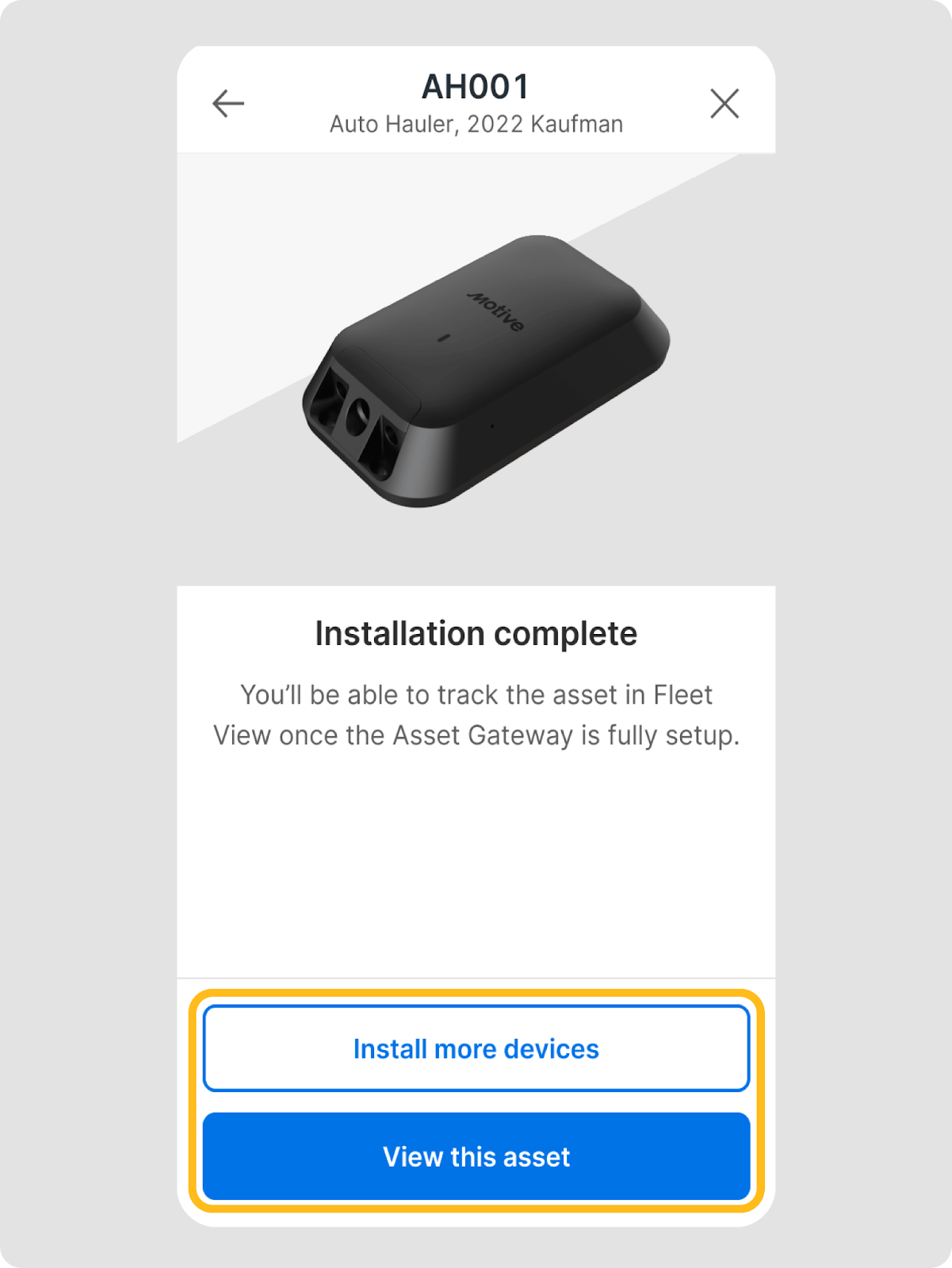

- Una vez que la instalación esté completa, puedes ver el activo emparejado con tu Asset Gateway o instalar más dispositivos.
Instalación y prueba del Asset Gateway Mini con cable de 8 hilos
- Sigue los pasos indicados arriba para Seleccionar y emparejar un Asset Gateway Mini con un activo y Montar el AG Mini alimentado por cable.
- Apaga tu motor. Cuando estés listo para conectar los cables, toca Siguiente.
- Sigue las instrucciones dadas para conectar los cables al Asset Gateway.
- Una vez hecho, toca AG está conectado.
- Sigue las instrucciones dadas para conectar el cable de tierra.
- Una vez hecho, toca Cable de tierra conectado.
- Sigue las instrucciones dadas para conectar el cable rojo.
- Una vez hecho, toca Cable rojo conectado.
- Sigue las instrucciones dadas para enviar una señal de prueba.
| Nota: Si estás conectado a energía constante, presiona el botón de reinicio. Si estás conectado a energía intermitente, conecta tu activo a un vehículo y enciende la ignición antes de presionar el botón de reinicio en el costado del dispositivo para enviar una señal de prueba. |
- Toca Botón de reinicio presionado.

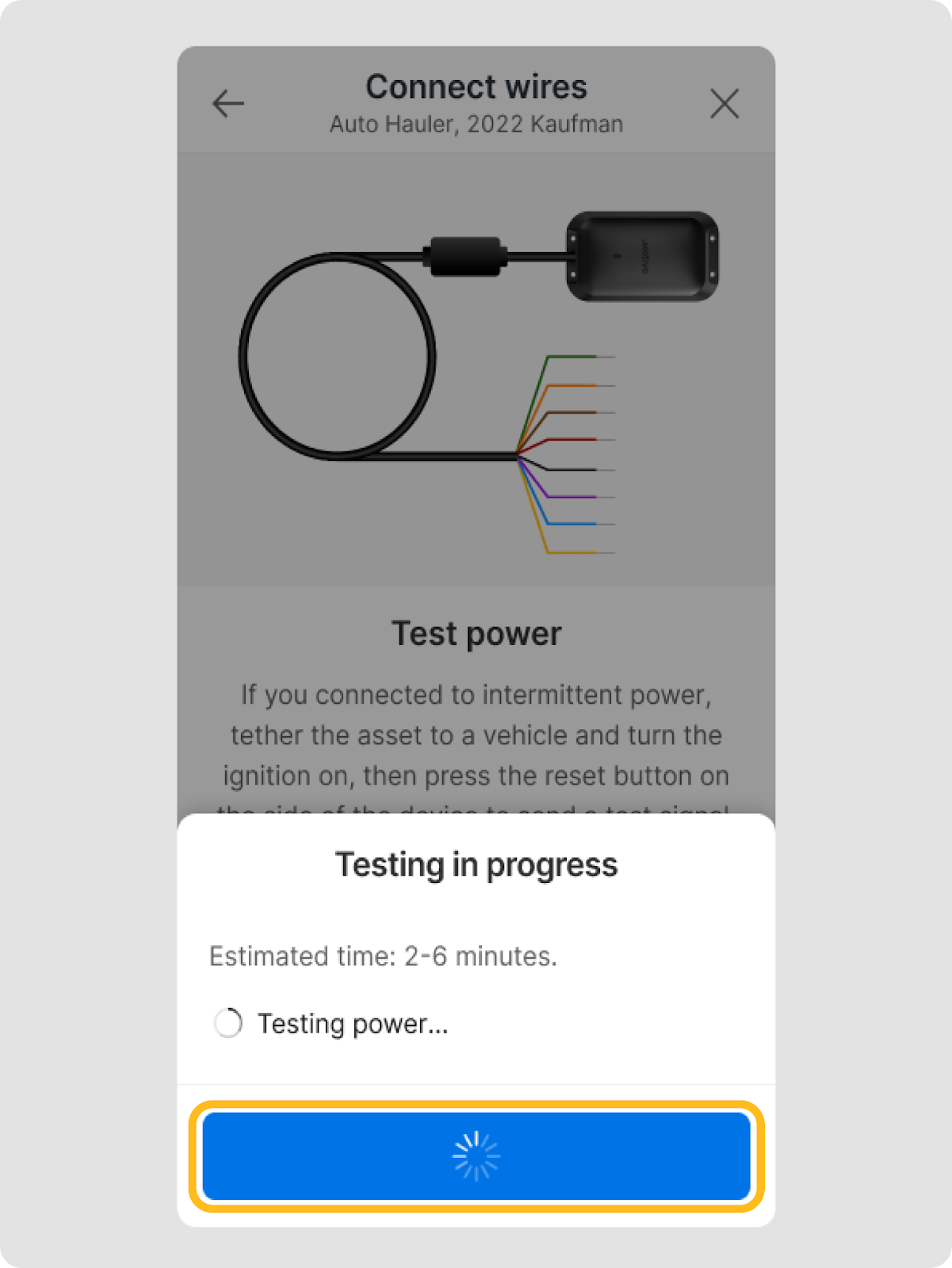

- Aparece un mensaje emergente de carga mientras la prueba está en progreso.
- Una vez que la prueba se complete, aparecerá un mensaje emergente de confirmación con una marca de verificación verde para Energía verificada.
- Toca Continuar.
- Toca Configurar líneas AUX para configurar las líneas AUX para monitorear funciones que proporcionan voltaje, como monitorear la ignición, lo que permite rastrear las horas de motor del activo.

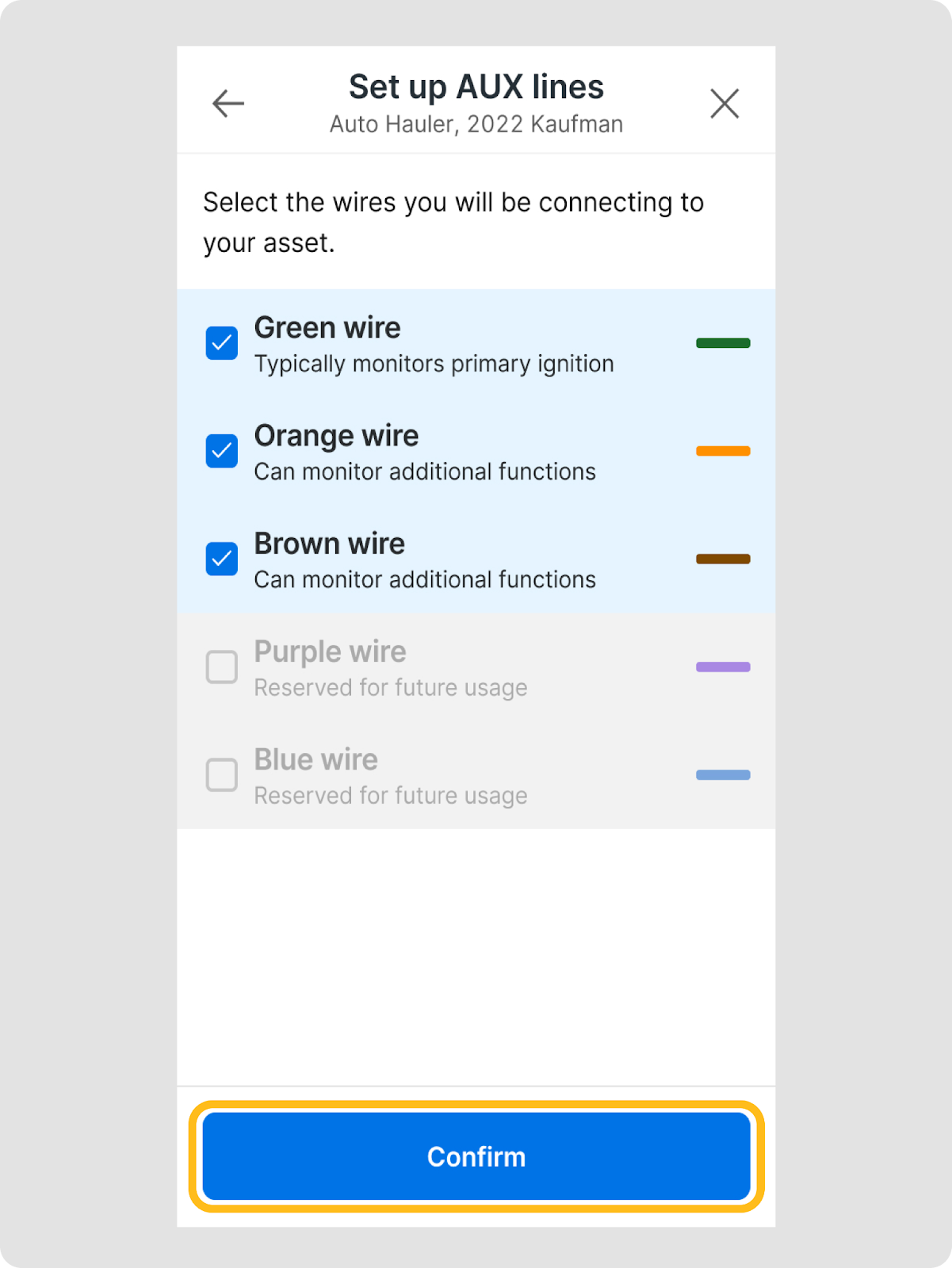

- Marca las casillas para las líneas AUX que deseas configurar y conectar a tu activo.
- Una vez hecho, toca Confirmar.

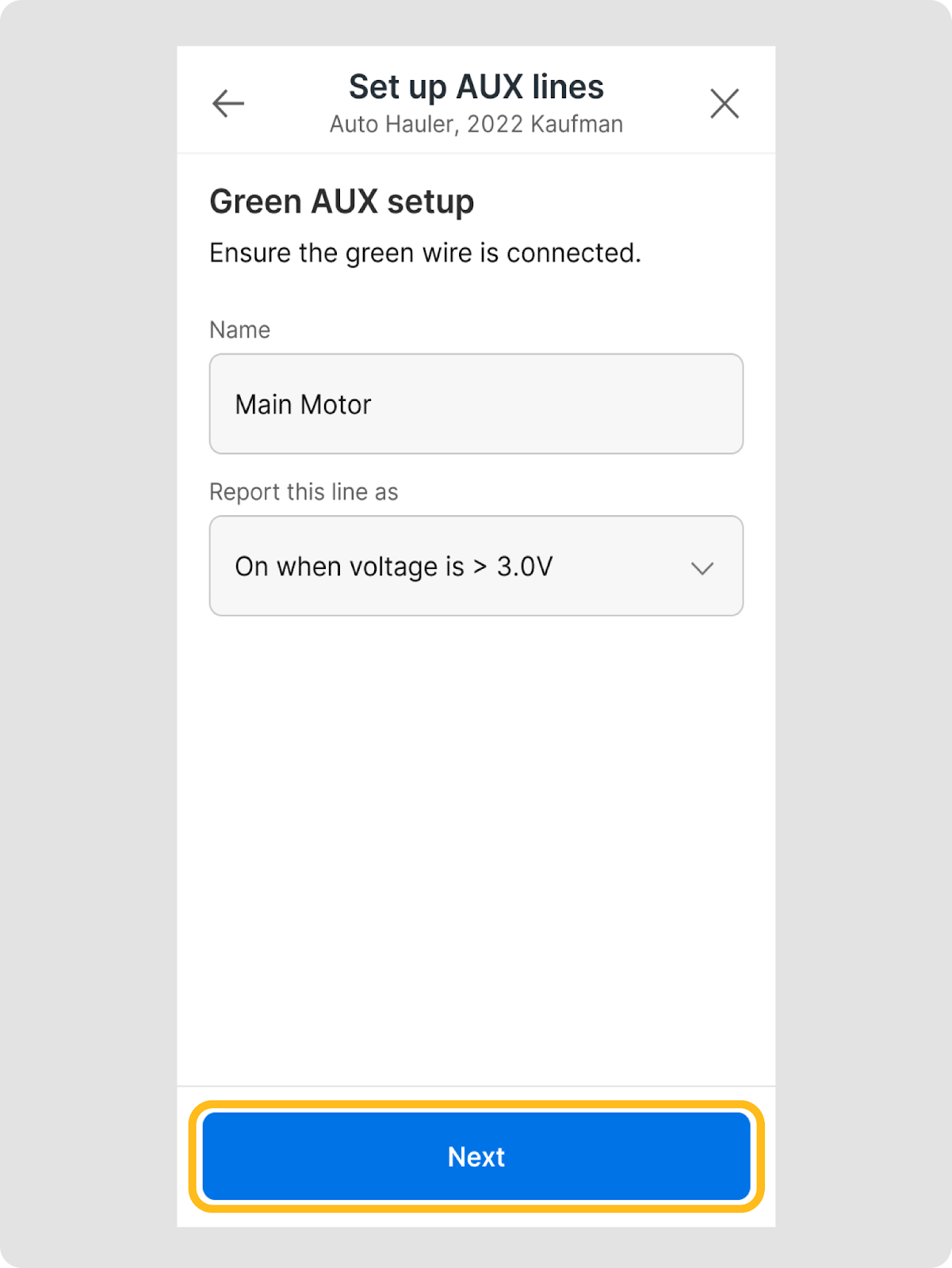

- Nombra la línea AUX verde y configura su lógica de voltaje.
- Una vez hecho, toca Siguiente.
- Sigue las instrucciones dadas para probar el motor principal.
- Toca Botón de reinicio presionado.
- Aparece un mensaje emergente de carga mientras la prueba está en progreso.
- Una vez que la prueba se complete, aparecerá un mensaje emergente de confirmación con una marca de verificación verde para la verificación.
- Toca Continuar.
- Toca Continuar y sigue los pasos 17-23 de arriba para configurar, conectar y probar la línea AUX naranja a cualquier fuente de voltaje en tu activo.
- Toca Continuar y sigue los pasos 17-23 de arriba para configurar, conectar y probar la línea AUX marrón a cualquier fuente de voltaje en tu activo.
- Una vez que la instalación esté completa, puedes ver el activo emparejado con tu Asset Gateway o instalar más dispositivos.
Verificación del éxito en la instalación del Asset Gateway Mini

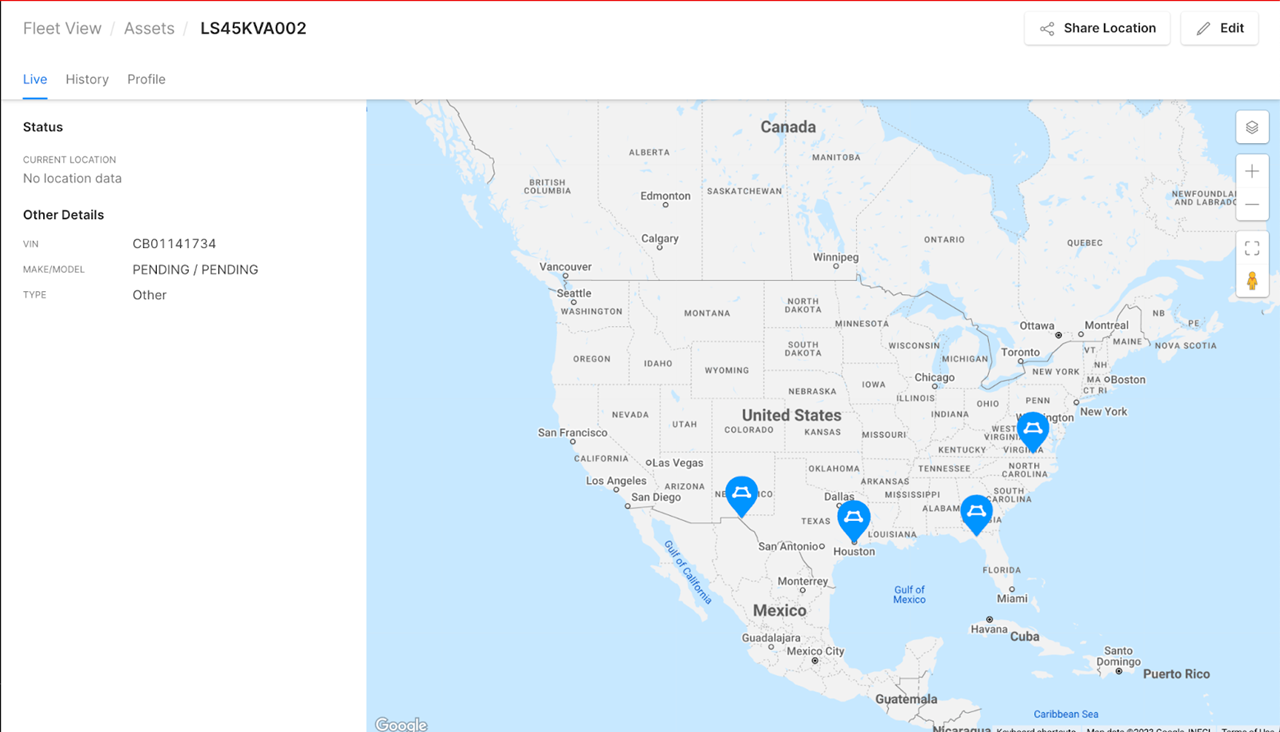

1. En la página en vivo del activo, si el Asset Gateway Mini ha obtenido una fijación GPS, la ubicación del activo aparecerá en la pantalla.
2. Si ves esta pantalla, significa que el Asset Gateway Mini ha sido asignado, pero aún está buscando una ubicación GPS válida.
3. Si el Asset Gateway Mini está alimentado por cable, puedes encender el motor del activo, y si está en interiores, lleva el activo al exterior para que el Asset Gateway pueda obtener una línea de visión clara para una fijación GPS. Espera entre 15-30 minutos más, y deberías ver la ubicación GPS aparecer en tu tablero.
Preguntas frecuentes
¿Qué tipos de cables son compatibles para la instalación del AG Mini en la App Fleet?
Desde el flujo de instalación en la App Fleet, puedes instalar cualquier AG Mini alimentado por cable con las siguientes opciones para selección de cable:
- Cable ABS (plug-and-play)
- Cable de 3 hilos
- Cable de 8 hilos
Cada tipo de cable tiene sus propios pasos guiados y verificaciones.
¿Qué significa la tasa de registro sin alimentación y qué opción debo elegir?
La tasa de registro sin alimentación controla con qué frecuencia un AG Mini alimentado por batería envía actualizaciones de ubicación cuando no está alimentado externamente. Intervalos de registro más bajos proporcionan actualizaciones más frecuentes pero consumen más batería, mientras que intervalos más largos ayudan a extender la vida de la batería. La App Fleet destaca 12 horas como la opción recomendada para equilibrar visibilidad y rendimiento de la batería.
¿Puedo omitir los pasos de instalación guiada si ya sé cómo cablear el dispositivo?
Sí. Durante la instalación alimentada por cable, puedes elegir omitir la instalación guiada. Esta opción está diseñada para instaladores experimentados que ya conocen los pasos de cableado y montaje y solo necesitan conectar el dispositivo y realizar pruebas si es necesario.
¿Por qué aún necesito realizar una prueba de GPS y celular/LTE antes de montar cuando el dispositivo está alimentado por cable?
Incluso para instalaciones alimentadas por cable, realizar una prueba de señal antes del montaje asegura que la ubicación elegida tenga conectividad fuerte de GPS y celular/LTE. Esto evita montar el dispositivo donde las señales son débiles o están bloqueadas, lo que puede reducir la precisión y confiabilidad del rastreo.
¿Cómo realizo la prueba de GPS y celular/LTE para una instalación alimentada por cable?
Sostén o coloca el AG Mini en la ubicación prevista para montaje y toca AG en ubicación elegida. Luego usa el alfiler proporcionado para presionar el botón de reinicio en el agujero de alfiler en el costado del dispositivo. Cuando el LED parpadee azul, toca Luz parpadeó azul en la app para iniciar la prueba. La App Fleet luego muestra si GPS y celular/LTE están verificados, débiles o fallidos.
¿Qué significan los diferentes colores LED durante la instalación alimentada por cable?
Si el LED no parpadea azul, la app te pide seleccionar el color del LED y seguir la guía específica:
- Blanco: El dispositivo todavía está arrancando o actualizándose. Espera al menos 5 minutos antes de presionar el agujero de alfiler nuevamente.
- Naranja: El dispositivo está sobrecalentado y necesita enfriarse. Espera al menos 5 minutos antes de presionar el agujero de alfiler nuevamente.
- Rojo: La batería del dispositivo está baja. Se te dará la opción de seleccionar otro dispositivo para continuar la instalación.
¿Qué debo hacer si las señales de GPS o celular/LTE son débiles o fallidas?
Si los resultados de la prueba muestran señales débiles o fallidas de GPS/LTE, verifica cómo y dónde está instalado el AG Mini. Asegúrate de que tenga una vista clara del cielo y no esté bloqueado por metal o espacios cerrados. Reposiciona el dispositivo según la guía en la app y vuelve a realizar la prueba hasta que GPS y celular/LTE estén verificados.
¿Cuál es la diferencia entre las instalaciones con cable ABS y cable de 3 hilos?
- Cable ABS: Principalmente plug-and-play. Selecciona cable ABS, sigue las instrucciones de montaje, conecta el AG Mini y el módulo ABS usando los conectores especificados, y luego realiza una prueba de energía mientras el activo está conectado a un vehículo.
- Cable de 3 hilos: Requiere cableado manual de tierra, energía (rojo) y líneas AUX opcionales. Sigues pasos guiados para conectar cada cable, eliges la fuente de energía correcta (constante o intermitente), y luego realizas una prueba de energía y, si está configurado, pruebas de líneas AUX.
¿Cómo realizo la prueba de energía para una instalación con cable ABS?
Después de montar el dispositivo y conectarlo al módulo ABS, sigue estos pasos:
- Conecta el activo al vehículo y sigue las instrucciones en la app antes de encender la ignición.
- Usa el alfiler para presionar el botón de reinicio en el AG Mini para enviar una señal de prueba.
- Toca Botón de reinicio presionado en la App Fleet.
- La app muestra Probando energía mientras se realiza la prueba, luego muestra Energía verificada cuando la conexión es exitosa.
¿Cómo pruebo la energía después de cablear un cable de 3 hilos?
Después de conectar los cables de tierra y energía:
- Sigue las instrucciones en la app para enviar una señal de prueba.
- Si usas energía constante, presiona directamente el botón de reinicio.
- Si usas energía intermitente/ignición, primero conecta el activo a un vehículo y enciende la ignición, luego presiona el botón de reinicio.
- Toca Botón de reinicio presionado en la App Fleet.
- La app muestra una pantalla de Probando energía y luego confirma Energía verificada cuando el cableado y la fuente de energía son correctos.
¿Qué es la línea AUX en una instalación alimentada por cable y por qué debo configurarla?
Una línea AUX permite que el AG Mini monitoree señales adicionales, como ignición, horas de motor u otras funciones que proporcionan voltaje. Después de verificar la energía, puedes tocar Configurar línea AUX, nombrar la línea AUX (por ejemplo, Motor Principal) y configurar su lógica de voltaje para que el sistema sepa cuándo la línea debe considerarse encendida. Esto permite un seguimiento más detallado de la utilización y actividad de tu activo.
¿Cuándo se considera completa la instalación alimentada por cable en la App Fleet?
La instalación se considera completa después de que:
- Montes el AG Mini y confirmes AG está montado.
- Conectes todos los cables requeridos y confirmes AG está conectado (para ABS, Conectado al módulo ABS).
- Pases exitosamente la prueba de energía.
Luego, la app muestra una pantalla de finalización donde puedes ver el activo emparejado con tu Asset Gateway o instalar más dispositivos.
