Cómo instalar Aparato Telematico para Unidades para Sensores Ambientales

    Audiencia Administradores de Flota
    Se aplica a Panel de Flota, Sensores Ambientales



    Introducción

    Los Sensores Ambientales de Motive le permiten monitorear y gestionar la temperatura de sus flotas mientras están en la carretera. La correcta instalación del Aparato Telematico para Unidades para que se comunique con los Sensores Ambientales es crucial para aprovechar al máximo ambos dispositivos.



    Pasos: Instalación del Aparato Telematico para Unidades para Sensores Ambientales



    Nota: El Aparato Telematico para Unidades para Sensores Ambientales DEBE estar conectado con el cable Motive 4020.



    Montaje del Aparato Telematico para Unidades

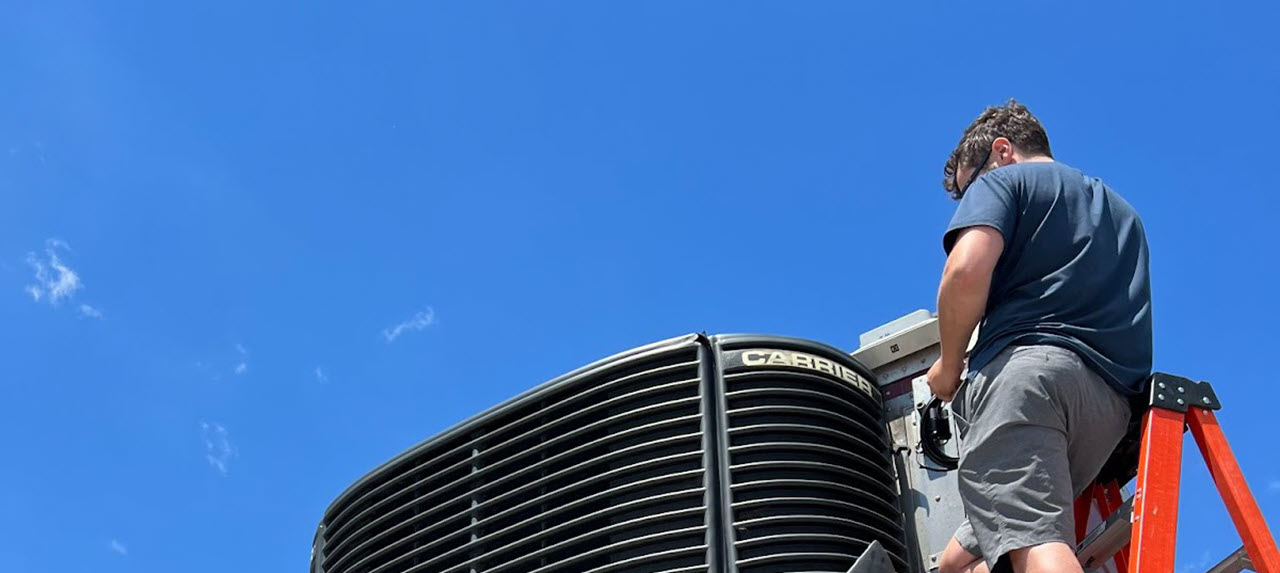

    1. Empiece buscando un lugar adecuado para montar el Aparato Telematico para Unidades en el remolque refrigerador.

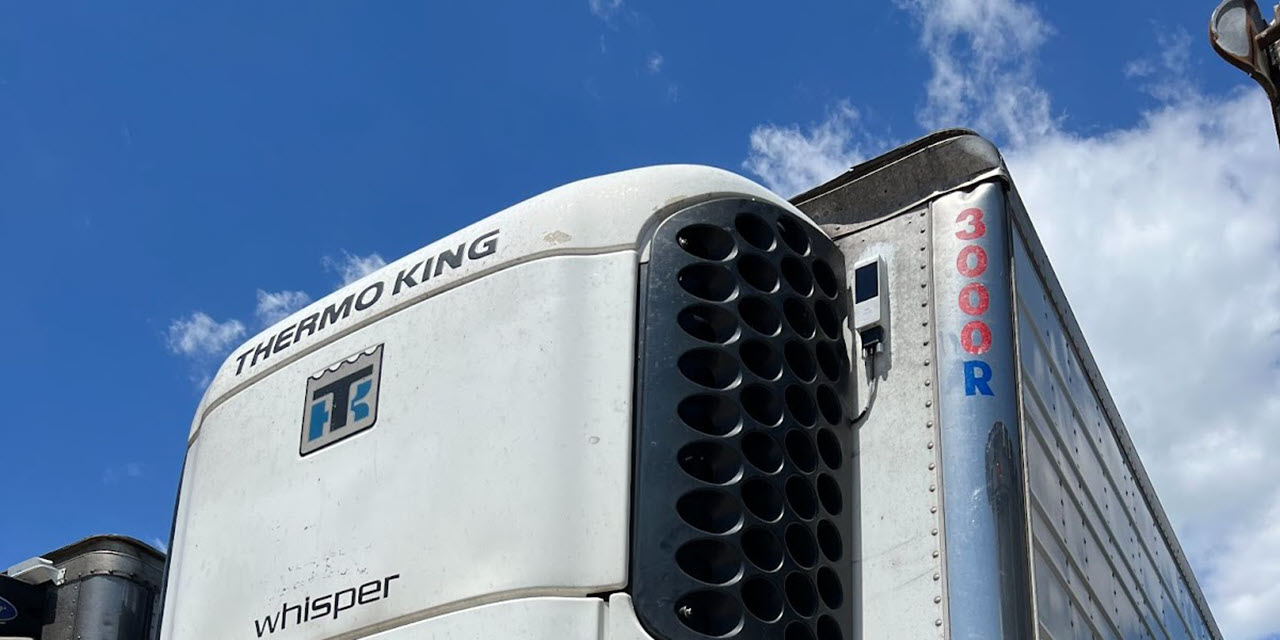

    Lo ideal es que el Aparato Telematico para Unidades se monte de cara al sol para una alimentación óptima, ya sea en el propio refrigerador o, en caso de haber obstáculos, como el escape, en un lateral con el soporte esquinero suministrado.

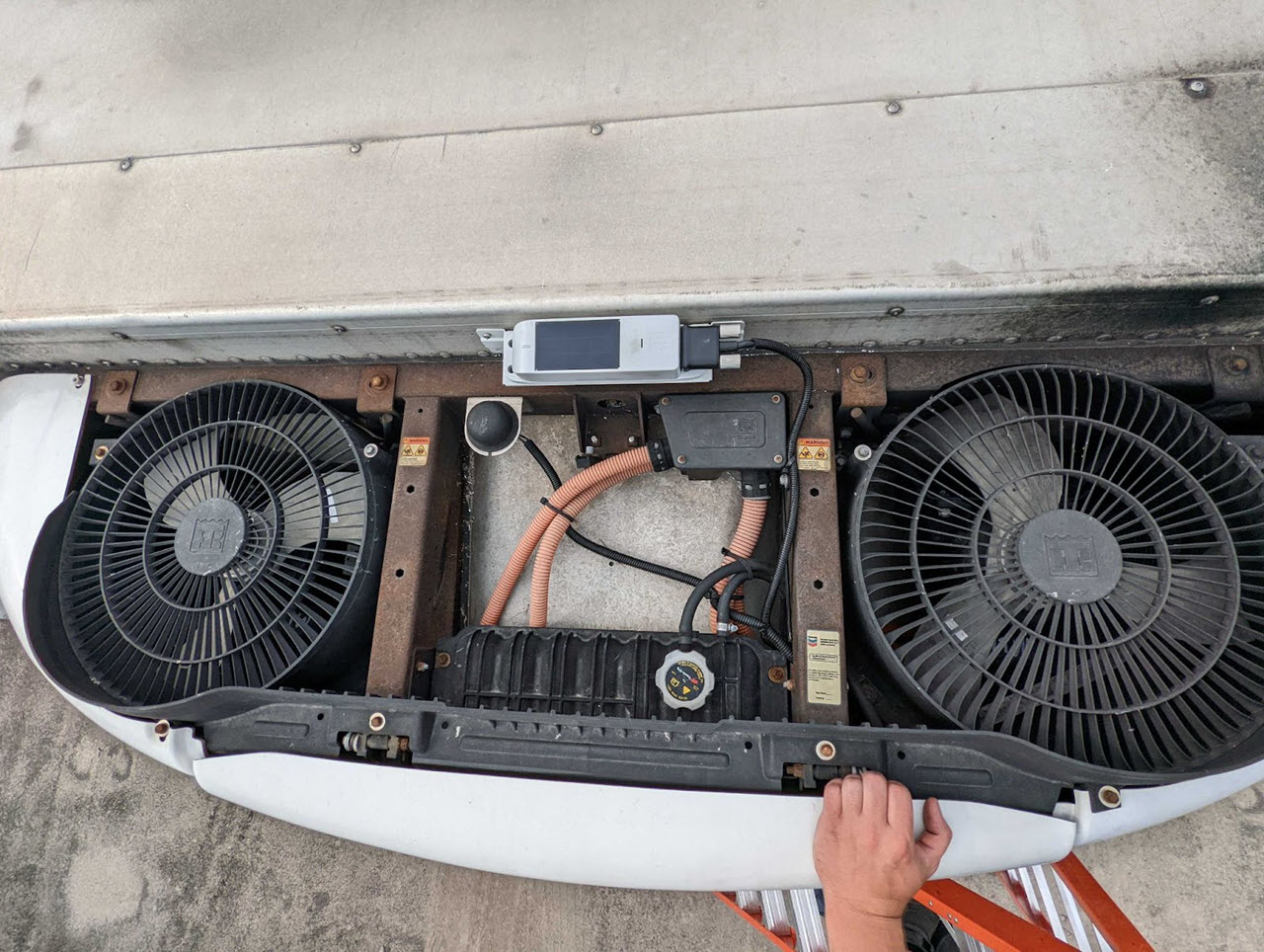

    Nota: No instale el Aparato Telematico para Unidades demasiado cerca del escape del refrigerador, ya que el aire de salida lo dañaría. En cambio, una buena ubicación es en el mamparo del remolque, junto al refrigerador. Abajo puede ver un par de posibles ubicaciones para la instalación.


    2. Utilice los tornillos suministrados con el Kit del Aparato Telematico para Unidades y monte el AG en el remolque refrigerador. Si tiene alguna duda, consulte nuestro vídeo de instalación del Aparato Telematico para Unidades.

    3. Instale los sostenes horizontales con un soporte de montaje de placa solar y retire la lámina adhesiva de la placa solar después de la instalación.

    4. Anote el número de serie del Aparato Telematico para Unidades, ya que lo necesitará para realizar la asignación con el Sensor Ambiental. Este número puede estar situado tanto en el lateral de la unidad del Aparato Telematico para Unidades, junto al conector DB15 donde se conecta el cable, o en el lateral de la caja de embalaje.



    Nota: Si el AG se va a montar en un lateral, móntelo en el mismo lado que el panel de control del refrigerador, de modo que el cable 4020 se pueda introducir en el frigorífico para evitar manipulaciones no deseadas y llegar a la fuente de alimentación.



    Conexión del Aparato Telematico para Unidades a la alimentación

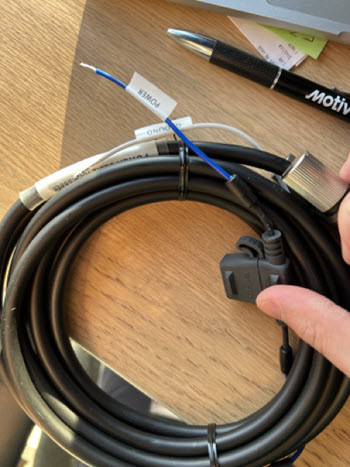

    1. Conectar el Cable 4020 al Aparato Telematico para Unidades. El cable 4020 tiene dos puntos de conexión: alimentación y toma de tierra.


    2. Una vez que se haya montado el Aparato Telematico para Unidades y se haya conectado un extremo del cable 4020 al conector DB15, pase con cuidado el cable por la unidad refrigeradora para evitar que los cables sean manipulados.

    3. Pase con cuidado el cable, corte el fusible conectado al cable de Alimentación y empalme el fusible una vez que se haya pasado el cable hasta el panel de control del refrigerador.



    Nota: Para obtener lecturas de temperatura constantes y evitar drenajes parásitos cuando el refrigerador no está en funcionamiento, recomendamos que el AG se instale en la fuente de alimentación de encendido conmutada. También variaran las instrucciones de instalación dependiendo de la marca y modelo de la unidad refrigeradora. Si tiene alguna duda, póngase en contacto con su distribuidor local de Carrier o Thermo King.



    Instalación para Thermo King

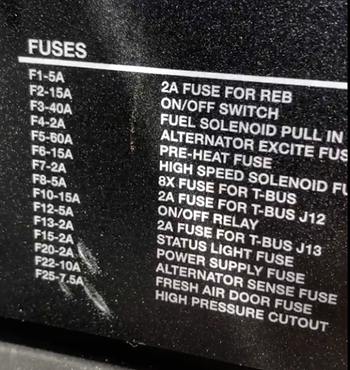

     Recomendamos conectar el Aparato Telematico para Unidades a la fuente de alimentación de encendido conmutada. Generalmente se encuentra con el fusible F10 (normalmente denominado relé de encendido/apagado) en la caja de fusibles.


    1. Compruebe este punto con un multímetro para asegurarse de que la lectura de este fusible indica entre 9 V y 32 V cuando el refrigerador está encendido y <9 V cuando el refrigerador está apagado para garantizar que hemos localizado la fuente de alimentación de encendido conmutada.

    2. Asegúrese de que el cable de toma a tierra está correctamente conectado a CHASSIS GROUND para finalizar la instalación.



    Instalación para Carrier

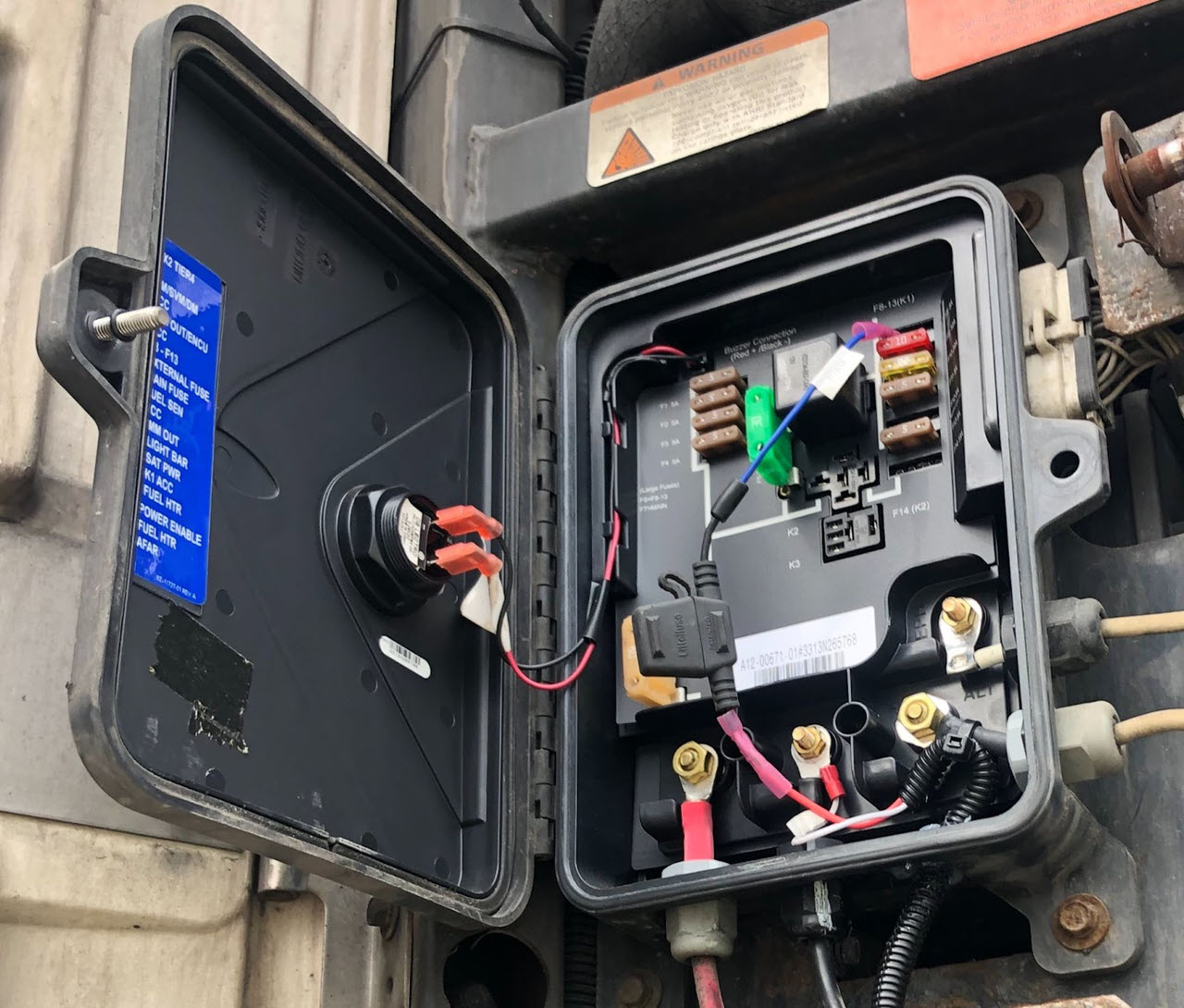

    Para las unidades Carrier, recomendamos que el cable de alimentación se conecte al conector SATPWR, que actuará como fuente de alimentación sólo cuando la unidad refrigeradora esté encendida. El conector SATPWR generalmente se encuentra debajo del panel de control del refrigerador o en la caja de fusibles.

    1. Compruebe este punto con un multímetro para asegurarse de que la lectura de este fusible indica entre 9 V y 32 V cuando el refrigerador está encendido y <9 V cuando el refrigerador está apagado para garantizar que hemos localizado la fuente de alimentación de encendido conmutada.

    2. Asegúrese de que el cable de toma a tierra está correctamente conectado a CHASSIS GND para finalizar la instalación.




    Nota: Existen diferencias en cuanto a dónde conectar el SATPWR y dónde va la toma de tierra que variarán según la marca, el modelo y el estado de su refrigerador.



    3. Después de haber instalado correctamente la alimentación y la toma de tierra, debería recibir alimentación directa del cable y del refrigerador.

    4. Si se ha asignado ya su Aparato Telematico para Unidades, para volver a verificar, puede dirigirse a su panel de control y comprobar cuál es el modo de funcionamiento actual del Aparato Telematico para Unidades.

    5. Si no ha asignado su Aparato Telematico para Unidades, anote el número de serie del Aparato Telematico para Unidades en el dispositivo y diríjase al panel de control o a su aplicación Fleet para asignar su asset gateway.

    6. Si el refrigerador está apagado y el cable figura como conectado, y si el refrigerador está encendido y el cable indica alimentación, es que la instalación se ha realizado correctamente y ya puede instalar, conectar y emparejar sus Sensores Ambientales
