Comment installer la Passerelle Véhicule dans un camion Volvo - Modèle 2013 à 2018

    Public Chauffeurs, Installateurs
    S'applique à Passerelle Véhicule



    Introduction

    La Passerelle Véhicule est conçue pour rendre les voyages des chauffeurs plus réglementés et plus sûrs. Celle-ci aide également les administrateurs et gestionnaires de flotte à rester à jour et à prendre les mesures nécessaires pour assurer un fonctionnement optimal de leurs flottes.

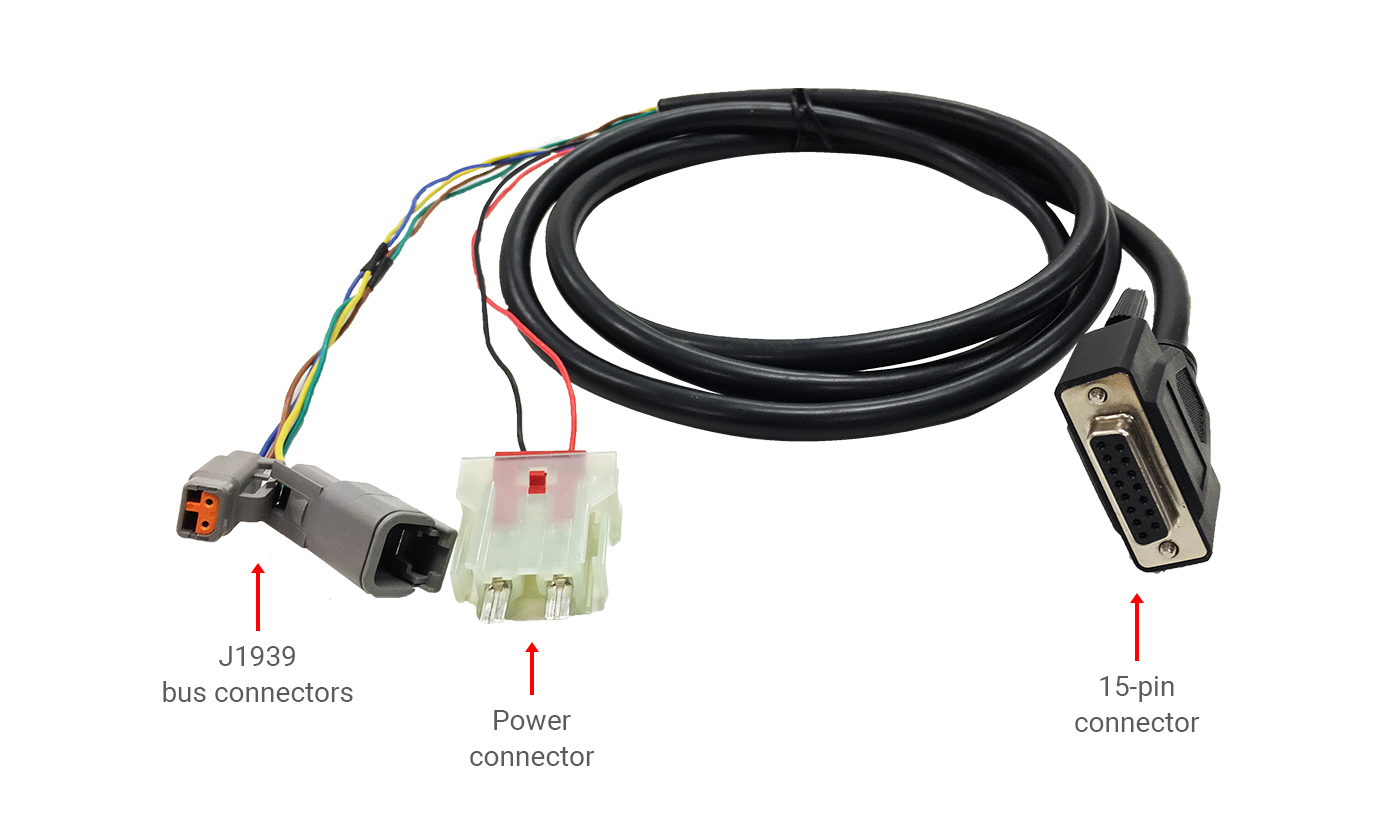

    Remarque : Assurez-vous d'avoir le bon câble conçu pour votre camion Volvo. Il s'agit d'un faisceau de câbles spécial conçu pour se connecter à l'intérieur du panneau d'accès situé en haut du tableau de bord.



    Étapes : Installer la Passerelle Véhicule dans les camions Volvo - Modèles de 2013 à 2018

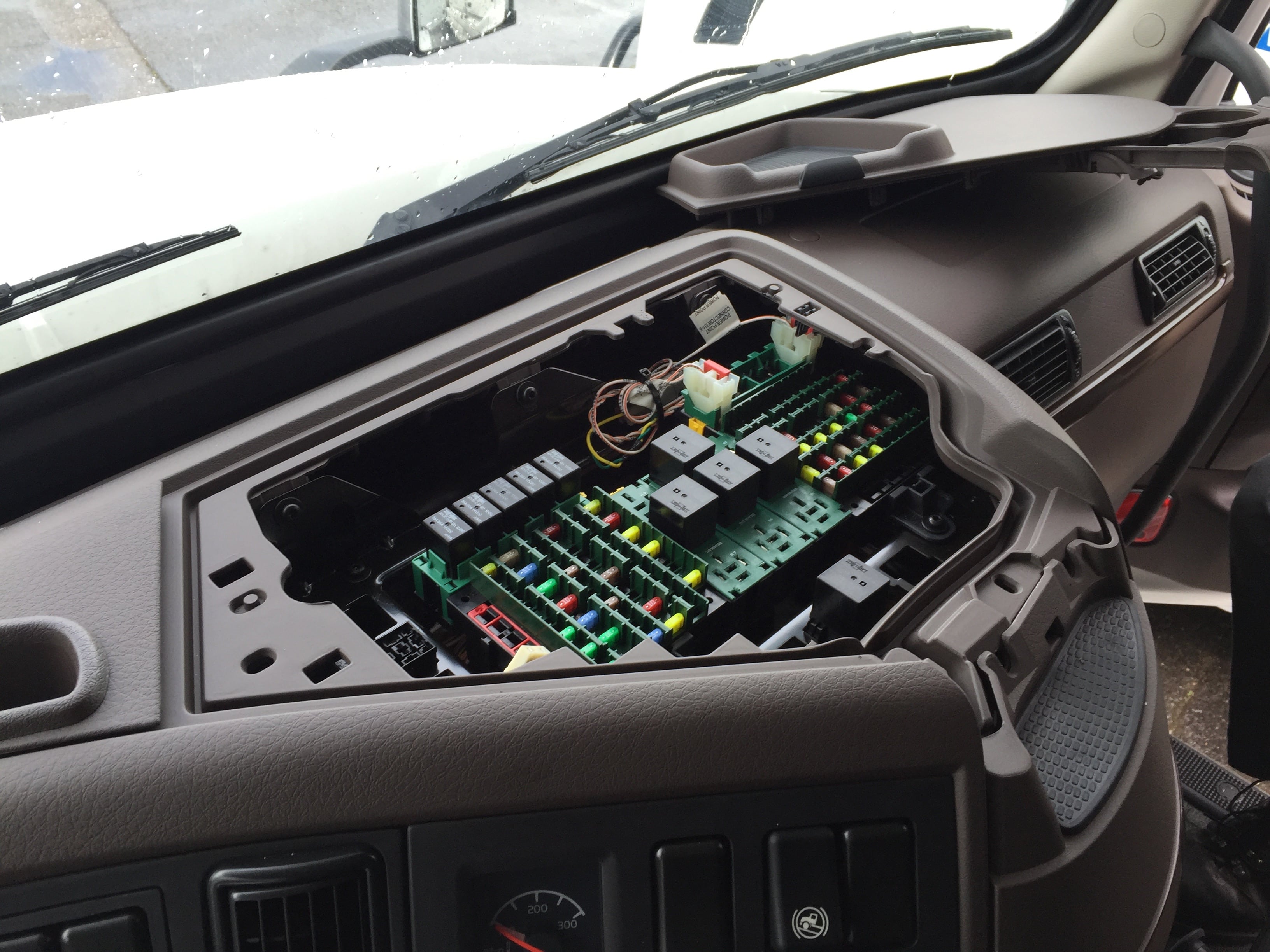

    1. Localisez le panneau d'accès en haut au centre du tableau de bord alors que le moteur est coupé. Celui-ci se trouve sur le côté droit du volant.

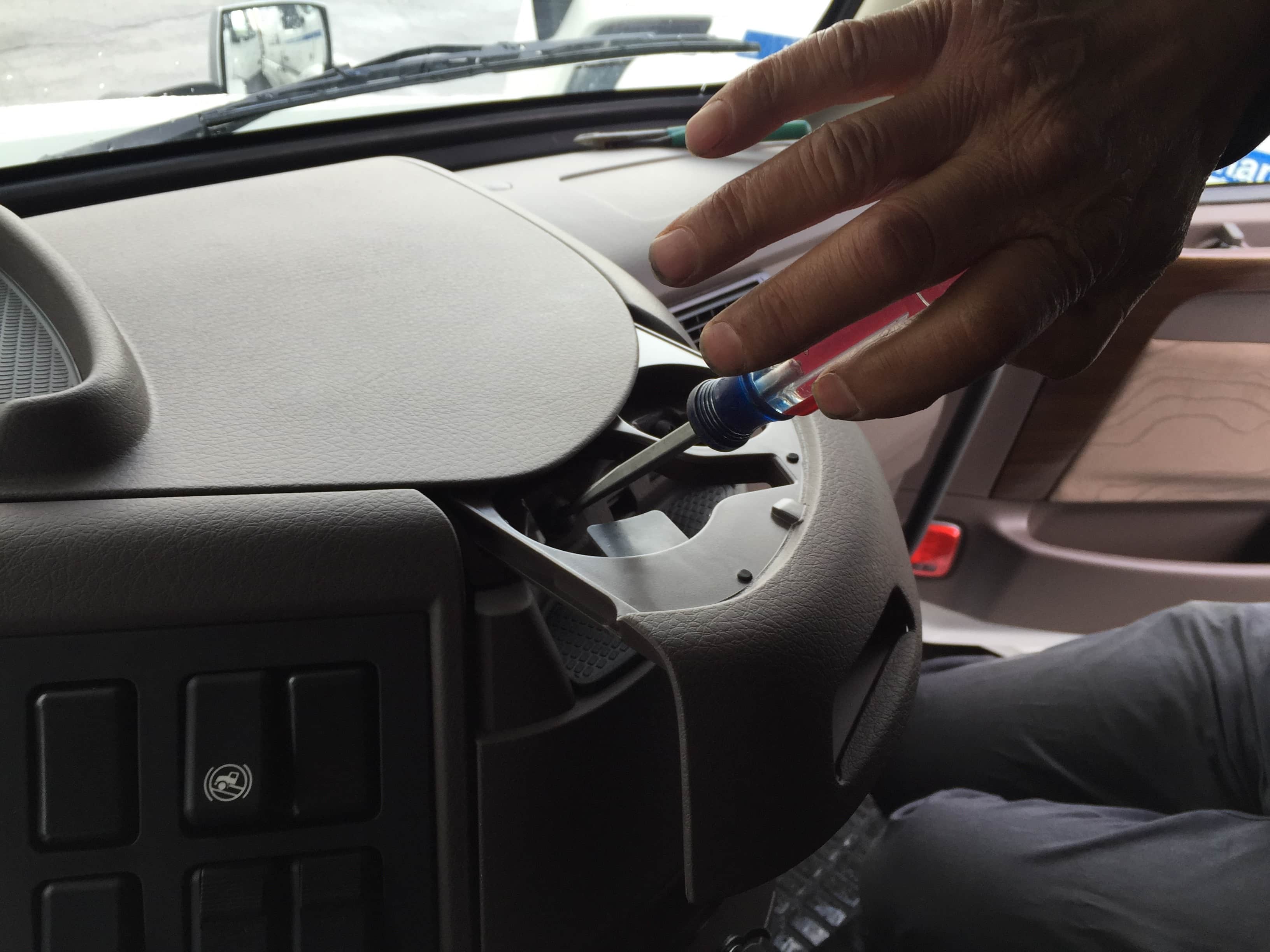

    2. Retirez le couvercle du panneau d'accès. Si nécessaire, utilisez un tournevis.

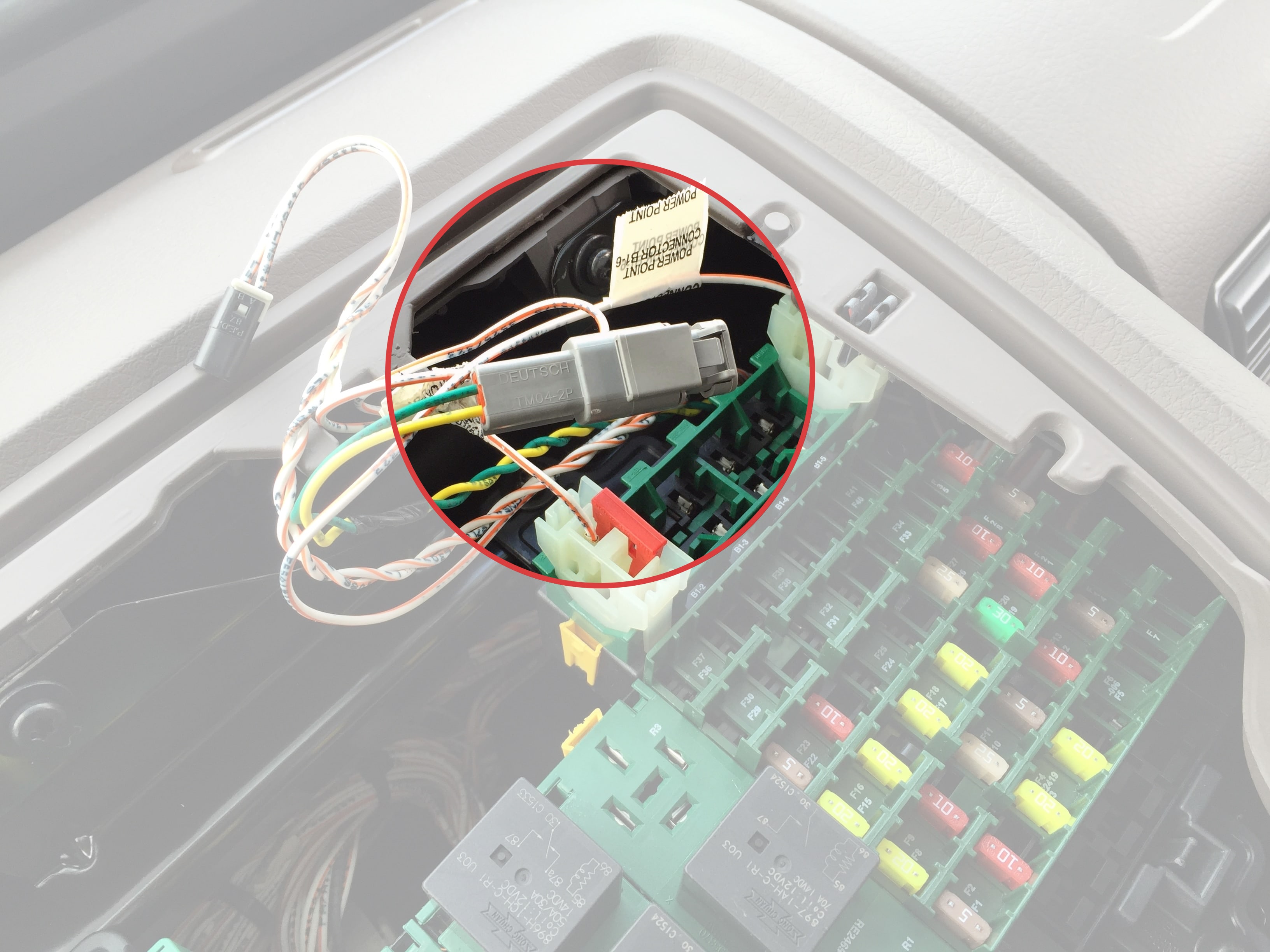

    ​3. Vous trouverez généralement les connecteurs du bus J1939 en suivant les fils vert et jaune.

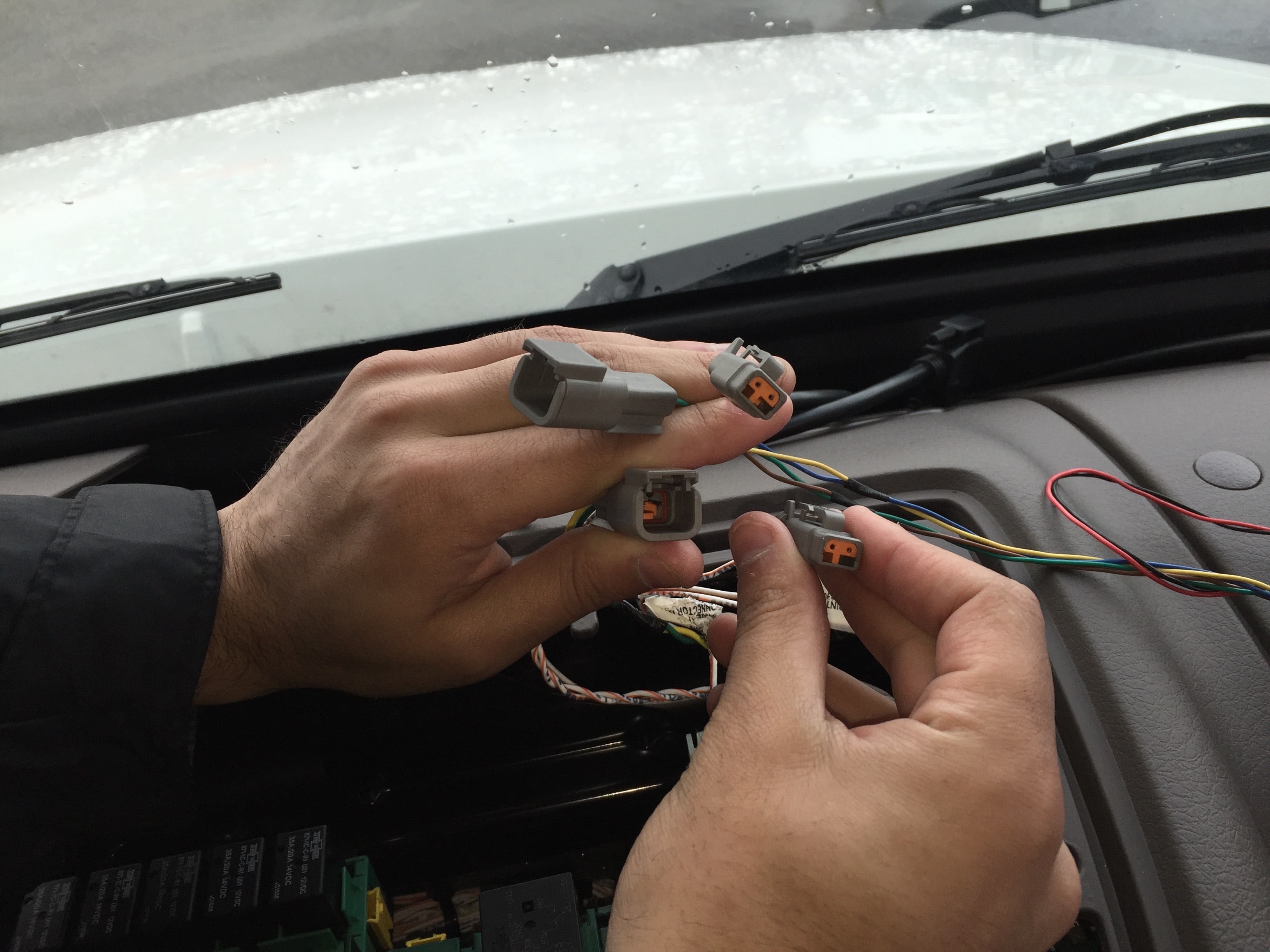

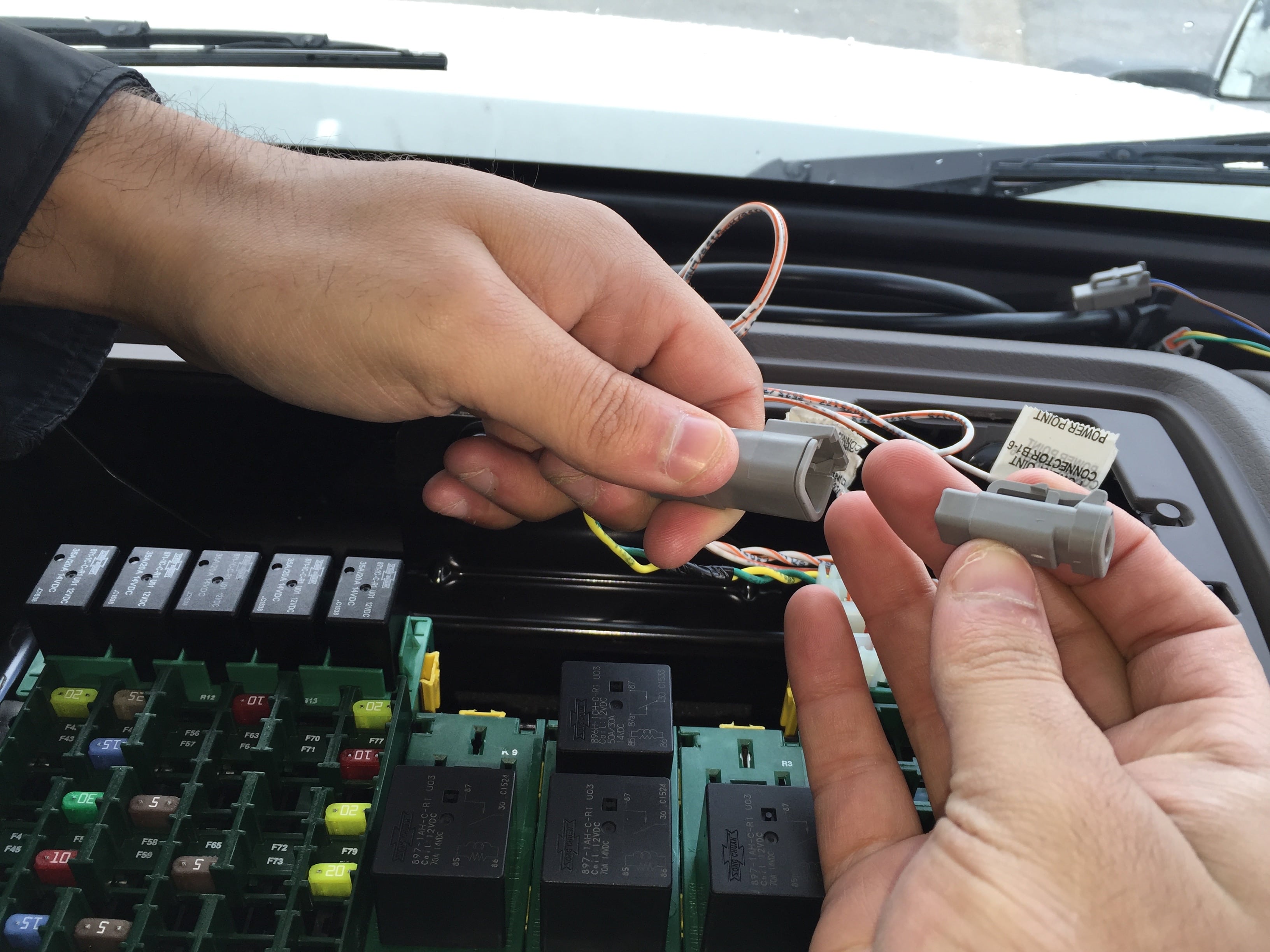

    4. Détachez la résistance de terminaison du connecteur du bus J1939. Ne jetez pas cette résistance.
    5. Fixez l'extrémité mâle du câble à l'extrémité femelle du connecteur de bus J1939 du véhicule.



    Remarque : Le point de fixation réside là où la résistance de terminaison était précédemment fixée.




    6. Fixez la résistance de terminaison à l'extrémité femelle du câble.

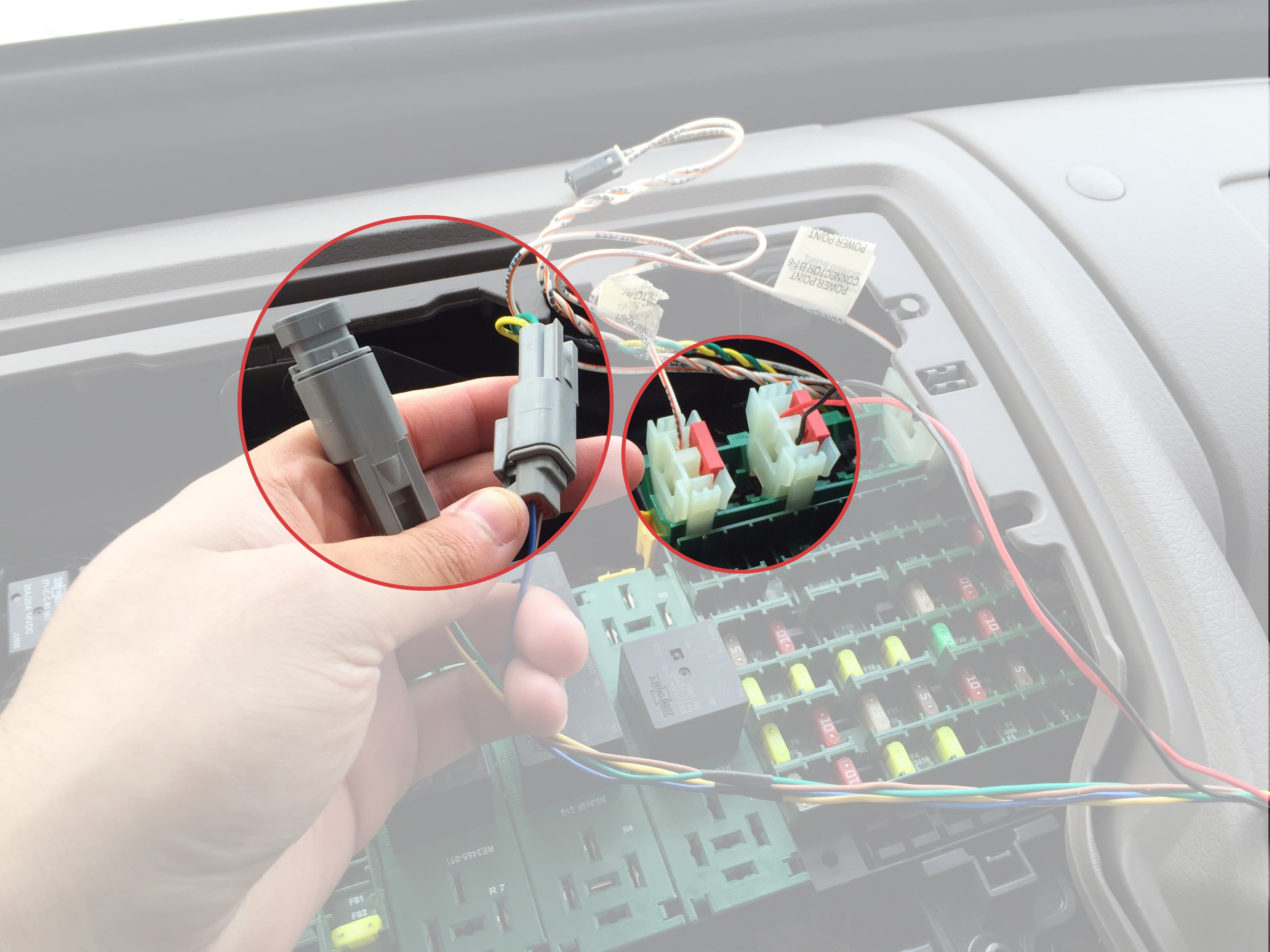

    7. Trouvez une prise de courant disponible dans la zone de fusibles du panneau d'accès. Branchez le connecteur d'alimentation du câble sur une prise du panneau d'accès. Assurez-vous que le fil rouge est relié à l'alimentation et que le fil noir est relié à la terre.


    8. Placez le câble là où vous allez fixer la Passerelle Véhicule.
    9. Remettez le couvercle du panneau d'accès en place. En fonction de votre véhicule, vous devrez peut-être modifier le couvercle du panneau d'accès afin d'acheminer le câble jusqu'à la zone de montage. assurez-vous que le câble n'est pas pincé, car cela l’endommagerait.
    10. Fixez l'autre côté du câble à la Passerelle Véhicule. Vissez les vis de serrage du connecteur à 15 broches pour fixer le câble à la Passerelle Véhicule.

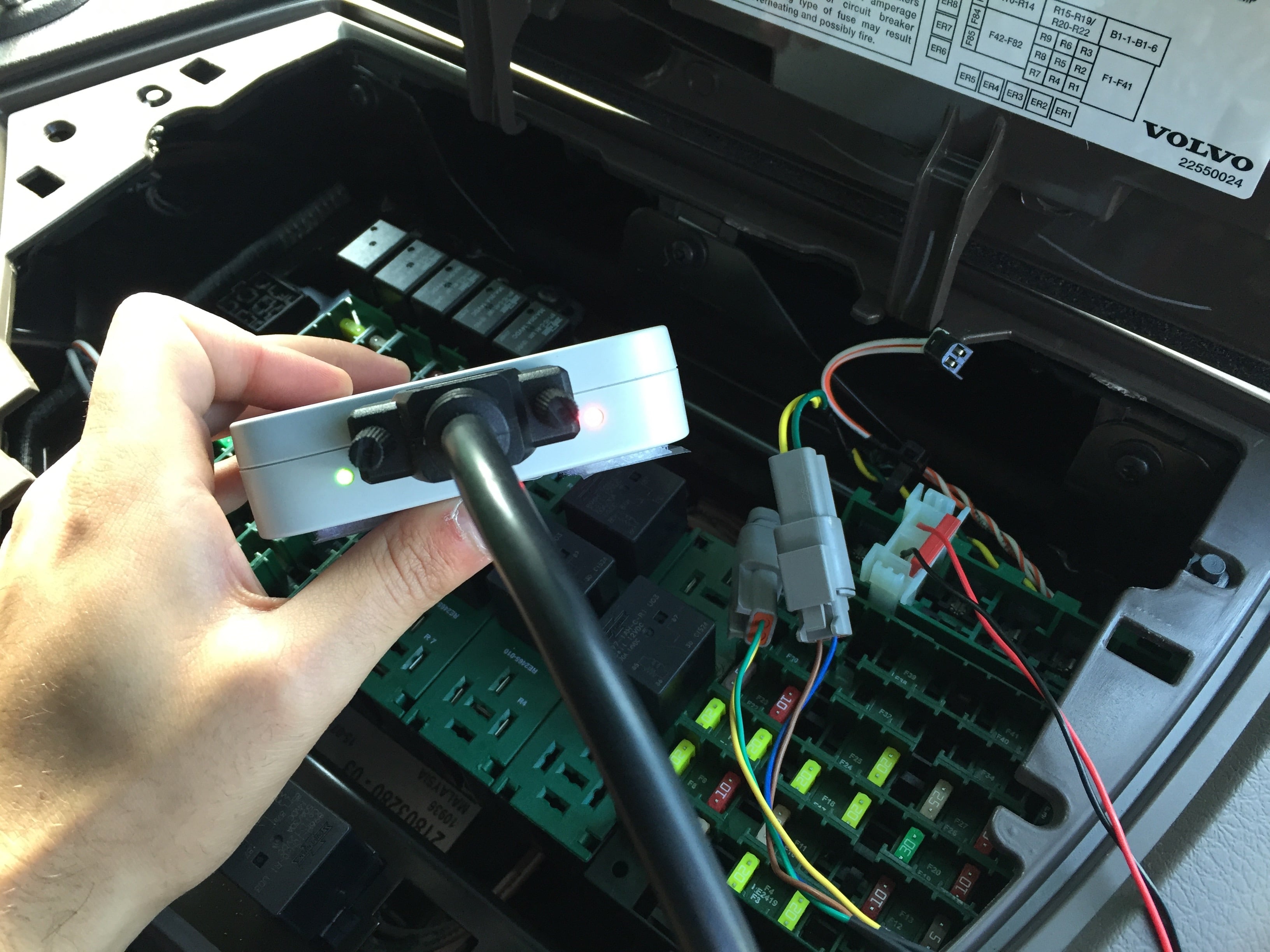

    Une fois branché, les voyants lumineux clignoteront brièvement avant de virer au rouge fixe. Après environ une minute, le voyant lumineux de gauche deviendra vert, indiquant une bonne connexion GPS. Si cela ne se produit pas, essayez de déplacer la Passerelle Véhicule pour augmenter l'exposition au ciel.

    11. Placez-le loin de toute bouche d'aération ou de tout composant électrique susceptible d'entraîner des interférences.
    12. Utilisez le tampon d'alcool fourni pour nettoyer la zone de montage.
    13. Retirez le papier dorsal de la bande adhésive à l'arrière et fixez la Passerelle Véhicule sur la zone nettoyée.
    14. Une fois le processus terminé, démarrez votre moteur. Si le moteur ne démarre pas, il est possible que les circuits aient été laissés ouverts à l'intérieur du panneau d'accès. Assurez-vous que les résistances de terminaison et les câbles d'alimentation sont correctement raccordés.



    Si nécessaire, reportez-vous au PDF du Guide d'installation de Passerelle Véhicule pour les chauffeurs ci-joint.
