Guide d'installation : Passerelle Équipement

    Public Chauffeurs
    S'applique à Passerelle Équipement



    Introduction

    La Passerelle Équipement de Motive fournit un suivi GPS de nouvelle génération pour les remorques et les équipements. Celui-ci est conçu pour aider les flottes à déterminer l'emplacement de leurs équipements, maximiser l'utilisation, empêcher toute utilisation non autorisée et simplifier la répartition afin de gagner du temps et de l'argent à travers les opérations de la flotte.

    L'installation d'une Passerelle Équipement diffère selon le type de remorque et la source d'alimentation. Cet article couvre les différents aspects à prendre en compte lors de l'installation de votre Passerelle Équipement.



    Exigences d'installation

    Vérifiez les points suivants si vous envisagez d'utiliser l'énergie solaire :

    • Le panneau solaire de la Passerelle Équipement a une ligne de vue dégagée vers le soleil.
    • Au moment de choisir un emplacement pour l'installation, assurez-vous que l'emplacement n'interfère pas avec le fonctionnement sûr du véhicule et n'endommage pas la Passerelle Équipement.

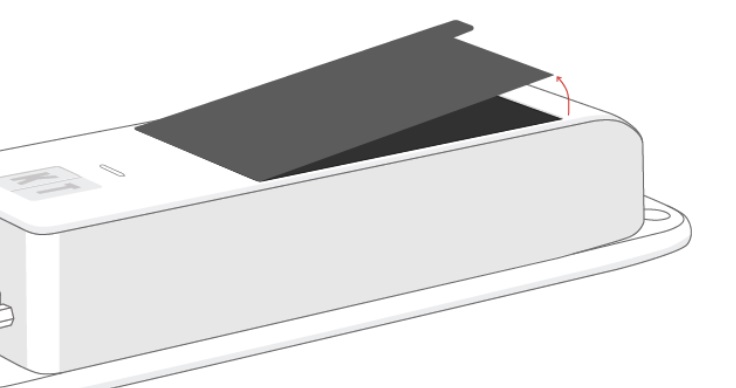

    • Retirez l'autocollant du panneau solaire et vérifiez si le voyant LED de l'unité Passerelle Équipement s'allume en vert.




    Remarque : Il est important que le voyant LED s'allume en vert pour lancer le processus d'installation de la Passerelle Équipement. S'il n'y a aucun signe d'activité du voyant LED, cliquez ici.



    Contenu de la boîte

    • Passerelle Équipement
    • Plaque support
    • Quatre vis M3
    • Câble d'alimentation

    Dans cet article, vous découvrirez les points suivants :

    • Installation de la plaque support
    • Installation de la Passerelle Équipement dans une remorque à conteneur
    • Installation de la Passerelle Équipement dans une remorque frigorifique
    • Installation de la Passerelle Équipement dans une remorque à plateau
    • Installation de la Passerelle Équipement dans une remorque citerne

    Étapes : Installer la Passerelle Équipement

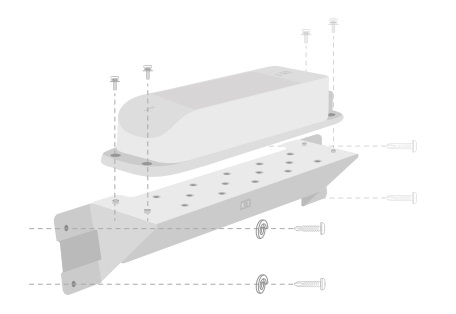

    Installation de la plaque support

    Remarque : Placez la plaque support de la Passerelle Équipement sur les parois extérieures de la remorque pour éviter les problèmes de GPS. Placer la Passerelle Équipement sur les parois intérieures peut empêcher la réception de signaux GPS corrects et entraîner des problèmes de suivi.

    • Utilisez les vis M3 pour fixer la Passerelle Équipement au support.

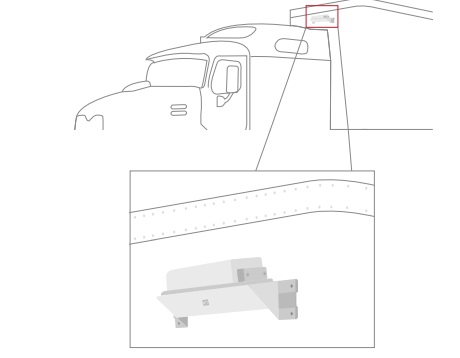

    Installation de la Passerelle Équipement dans une remorque à conteneur

    • Fixez la Passerelle Équipement à la plaque support à l'aide des quatre vis M3 fournies.
    • Installez la plaque support avec la Passerelle Équipement fixée près du haut de la cloison avant (le côté le plus proche du tracteur de remorque) à l'aide des quatre vis auto-taraudeuses (avec rondelles).
    • Assurez-vous que le panneau solaire a une vue dégagée du ciel.




    Installation de la Passerelle Équipement dans une remorque frigorifique

    Nous recommandons de connecter la Passerelle Équipement à l'unité de la remorque réfrigérée à l'aide du câble d'alimentation. Une fois que l'unité est alimentée par le câble, elle peut être installée sur le dessus de l'unité de réfrigération.



    Remarque : Pour en savoir plus sur la manière de connecter la Passerelle Équipement à l'aide du câble d'alimentation, cliquez ici.

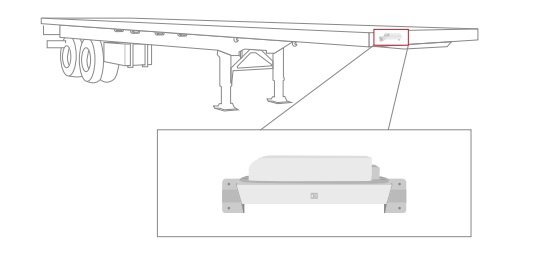

    Installation de la Passerelle Équipement dans une remorque à plateau

    • Fixez la Passerelle Équipement à la plaque support à l'aide des quatre vis M3 fournies.
    • Installez la plaque support avec la Passerelle Équipement fixée près du haut de la cloison avant (le côté le plus proche du tracteur de remorque) à l'aide des quatre vis auto-taraudeuses (avec rondelles).
    • Assurez-vous que le panneau solaire a une vue dégagée du ciel.

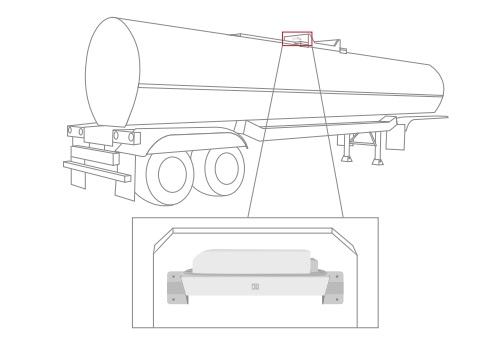

    Installation de la Passerelle Équipement dans une remorque citerne

    • Identifiez un emplacement de montage sur le dessus de la citerne, le long de la passerelle ou de l'arceau de sécurité, à l'écart de toute zone de chargement ou de déchargement.
    • Installez la Passerelle Équipement en utilisant les quatre vis auto-taraudeuses (avec rondelles).
    • Vous pouvez utiliser la plaque support pour positionner la Passerelle Équipement de manière à qu'elle dispose d'une vue dégagée du ciel.




    Remarques supplémentaires

    Voici trois installations incorrectes :

    • Unité à énergie solaire installée sans support solaire.
    • Autocollant panneau solaire non retiré.
    • Unité installée sur une surface incurvée et non sur une surface plane.
