Introduction
La Motive Passerelle Équipement fournit un suivi GPS de nouvelle génération pour les remorques, les véhicules et les équipements. Celui-ci est conçu pour aider les flottes à déterminer l'emplacement de leurs équipements, maximiser l'utilisation, empêcher toute utilisation non autorisée et simplifier la répartition afin de gagner du temps et de l'argent à travers les opérations de la flotte.
Cet article vous aidera à installer facilement la Passerelle Équipement avec le câble 4020 sur les remorques.
Contenu de la boîte
- Passerelle Équipement
- Câble 4020
- Tampons d'alcool
- Plaque support
- Vis auto-taraudeuses
- Vis à filet
- Colliers de serrage
Outils
- Multimètre
- Tournevis
- Clé à douille ou clé à molette
- Brosse métallique
- Pince à fil
- Lampe de poche
- Ruban isolant
- Lingettes alcoolisées
- Pince coupe-fils
- Découpeur de boîtes/couteau
- Perceuse et forets
Étapes : installation de la Passerelle Équipement avec le câble 4020
- Ajuster le connecteur à 7 fils de la remorque
- Insertion du fil du câble
-
Passerelle Équipement et liaison de câble
Ajuster le connecteur à 7 fils de la remorque

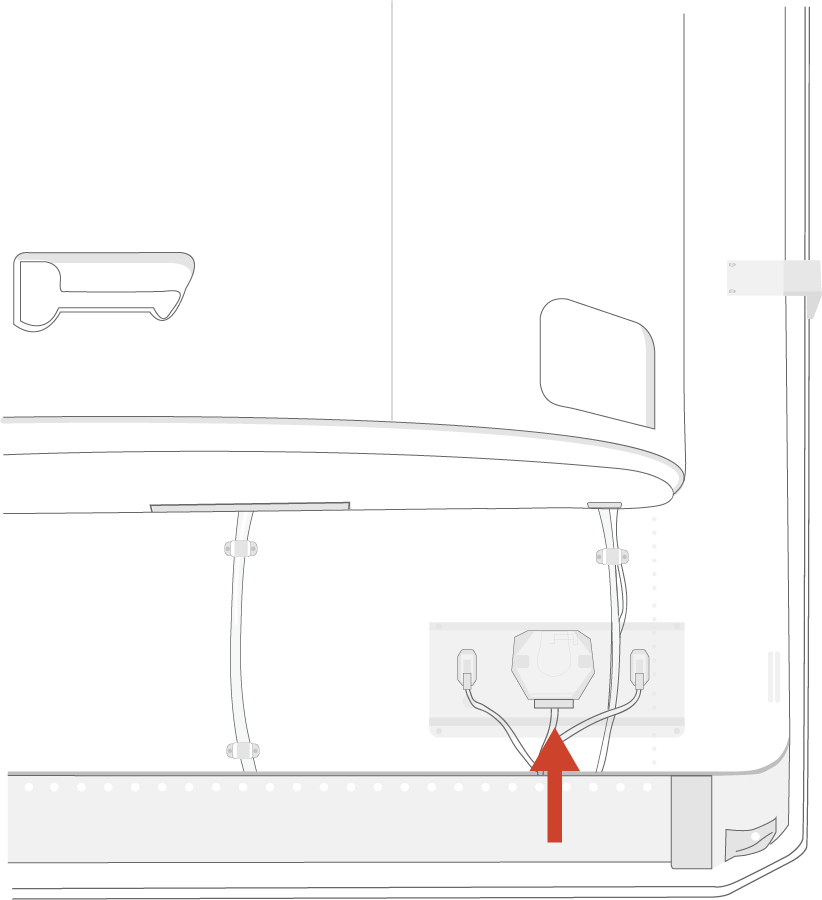

1. Localisez le connecteur de remorques à 7 fils J560 7-way sur l'avant de la remorque.
2. Déconnectez la fiche à 7 fils de la fiche de la remorque.
3. Démarrez le camion et utilisez un multimètre (réglé en mode courant continu) sur la fiche à 7 fils du côté du véhicule pour déterminer les broches qui disposent d'une alimentation continue en 12 V.

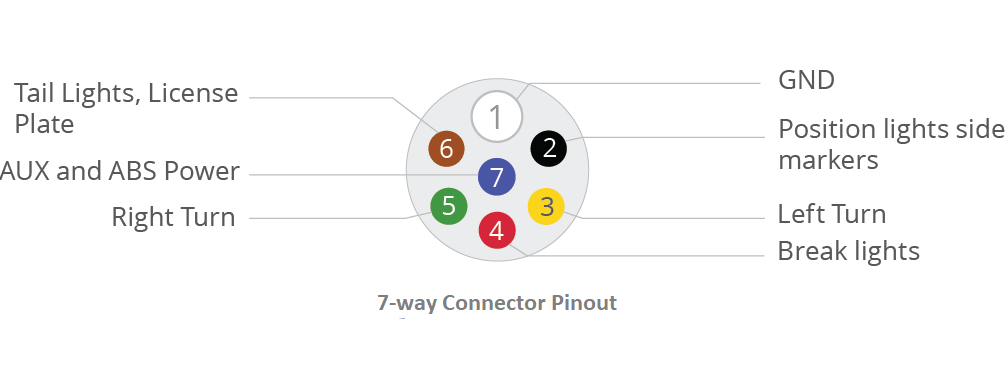

4. Identifiez les connexions de courant (généralement un fil bleu sur la broche centrale) et de masse (généralement un fil blanc sur la broche du haut).

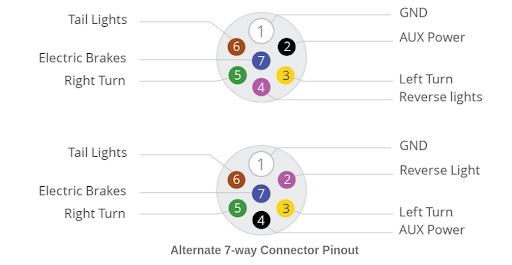

Voici les configurations les plus courantes et leurs variantes.
5. Retirez les 2 fixations du connecteur à 7 fils en utilisant une clé à douille ou une clé à molette.
6. Retirez l'assemblage à 7 fils de l'enceinte de la remorque.
7. Retirez l'ensemble des couvercles/gaines thermorétractables/enveloppes du dos du connecteur à 7 fils, pour accéder aux fils connectés.
8. Identifiez les bornes de courant et de masse au dos du connecteur à 7 fils en vous référant aux broches de fiches et aux couleurs de fils correspondants, identifiés lors de l'étape 4.

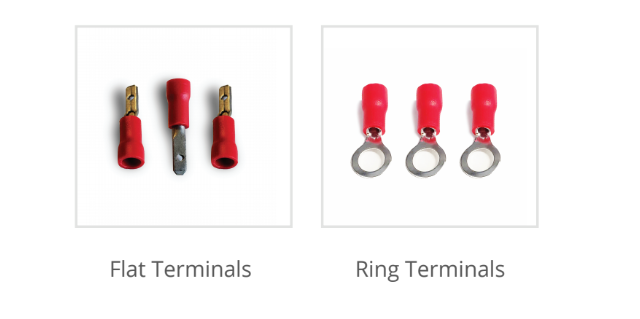

9. Déterminez s'il vous faut du fil nu, des bornes « plates », ou des bornes à œillet. Sertissez les bonnes bornes aux fils nus à l'extrémité du câble 4020 le cas échéant.
Insertion du fil du câble

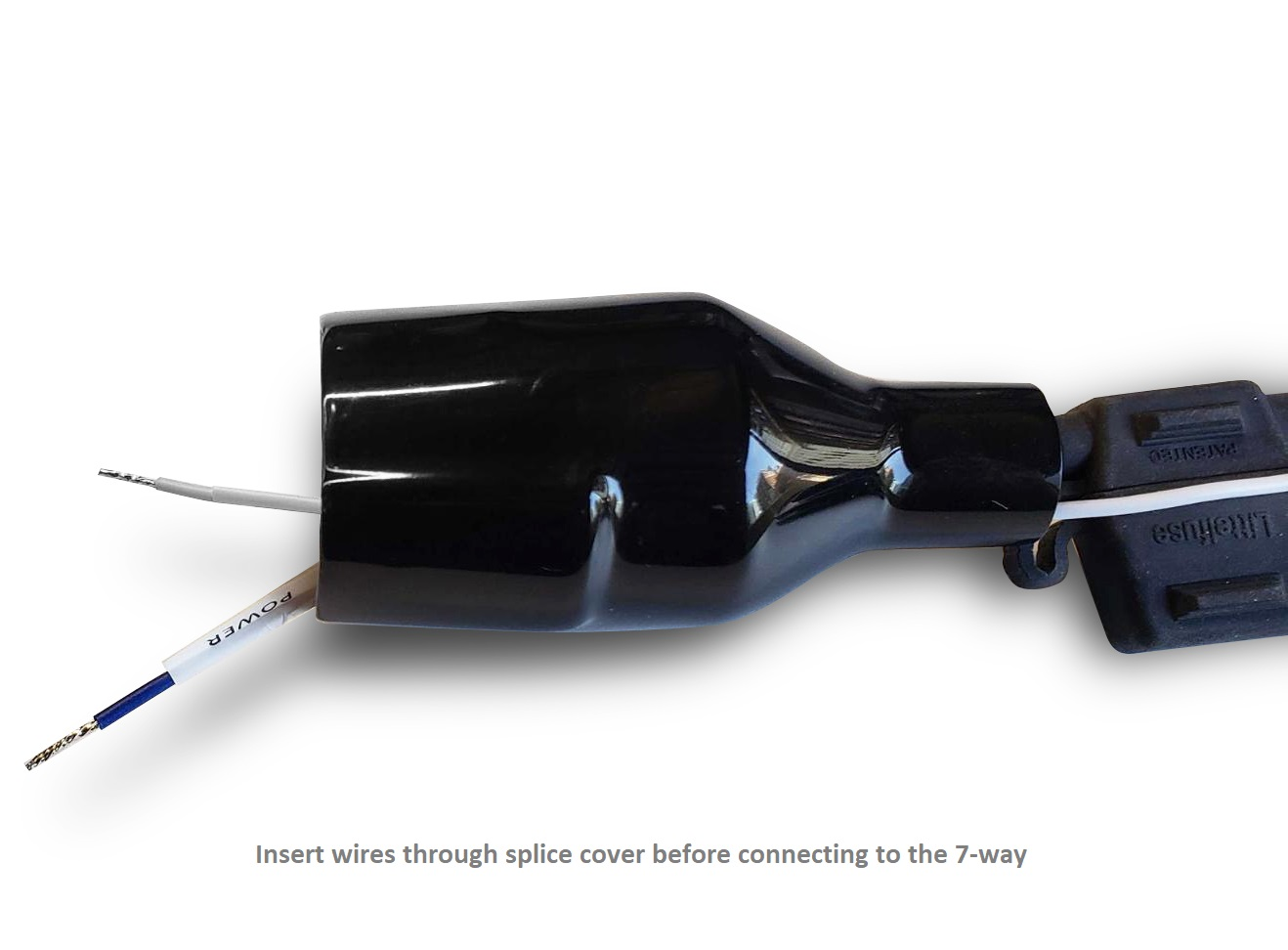

1. Insérez les files du câble à travers le couvercle à épissure noire et faites-les glisser vers le haut pour recouvrir l'épissure après l'installation.
Remarque : Le fusible du câble ne passe pas à travers le couvercle à épissure. Le couvercle à épissure n'est utile que pour les fils du connecteur à 7 fils qui ressemblent à celui de l'étape 4.
2. Desserrez la vis de la borne de masse du connecteur à 7 fils en utilisant un tournevis, mais ne retirez pas le fil en place.
3. Connectez le fil blanc (intitulé « Ground ») du câble 4020 à la borne de masse du connecteur à 7 fils.
4. Retirez l'ensemble des couvercles/gaines thermorétractables/enveloppes du dos du connecteur à 7 fils, pour accéder aux fils connectés.
5. Resserrez la vis de la borne de masse, accouplant le fil en place de la remorque avec le fil blanc du câble 4020.
6. Desserrez la vis de la borne de courant du connecteur à 7 fils, mais ne retirez pas le fil en place.
7. Connectez le fil bleu (intitulé « Power ») du câble 4020 à la broche de courant du connecteur à 7 fils.
8. Resserrez la vis de la borne de courant, accouplant le fil en place de la remorque avec le fil bleu du câble 4020.

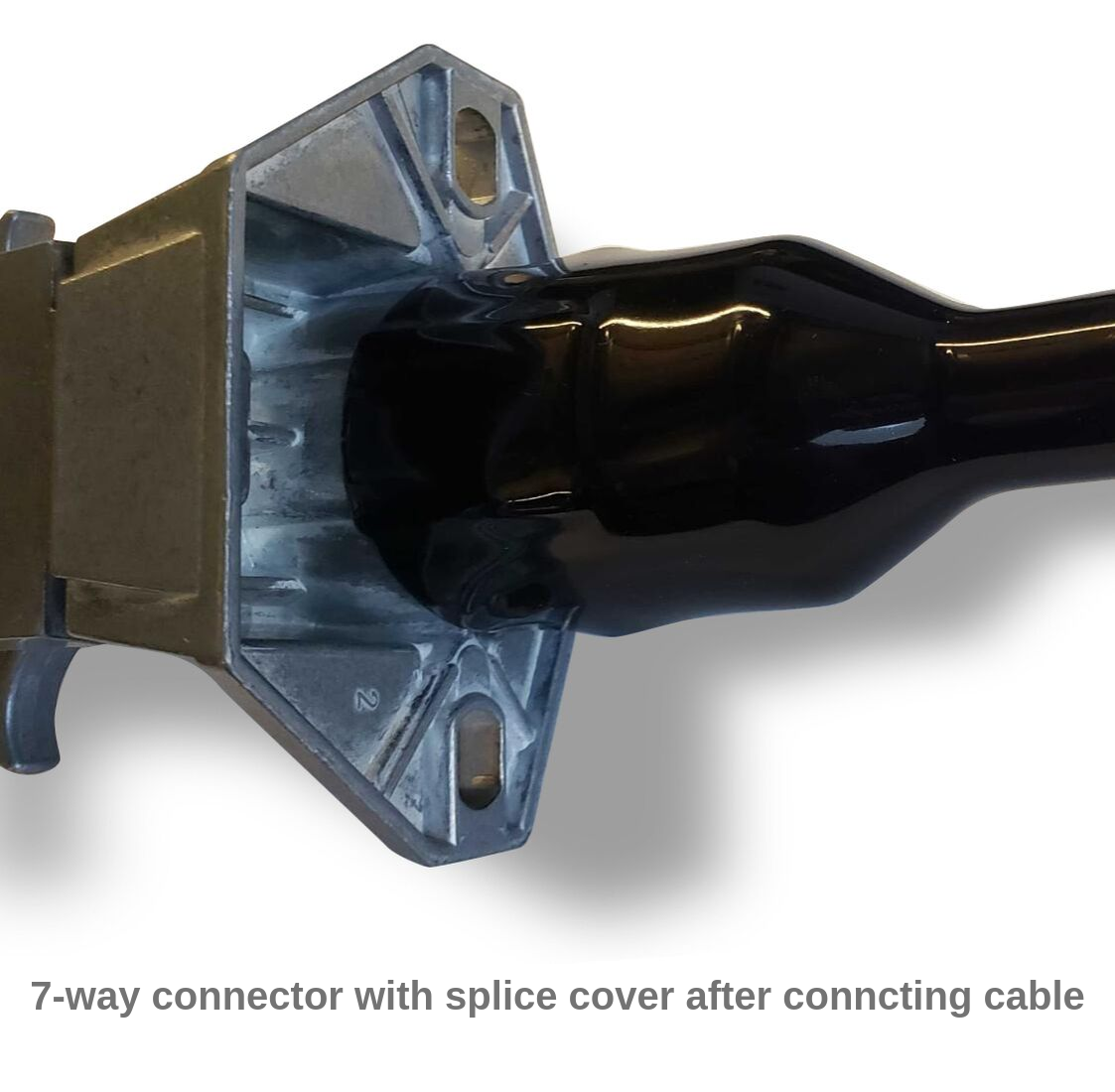

9. Replacez le couvercle à épissure au-dessus du dos du connecteur à 7 fils.
10. Replacez l'assemblage à 7 fils dans son enceinte et utilisez les 2 fixations pour fixer du nouveau le connecteur à 7 fils à la remorque.
11. Insérez le connecteur à 7 fils provenant du véhicule à la fiche à 7 fils de la remorque.
Passerelle Équipement et liaison de câble

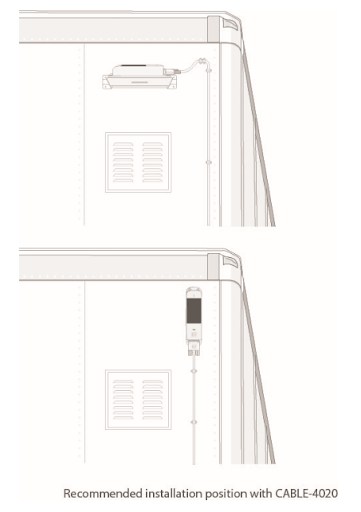

1. Identifiez l'emplacement cible pour installer la Passerelle Équipement et vérifiez que le câble dispose d'une longueur suffisante pour l'emplacement cible.
Remarque : Consultez le guide d'installation de la Passerelle Équipement pour détermine le bon emplacement de montage.
2. Installez le traqueur de remorque dans l'emplacement cible

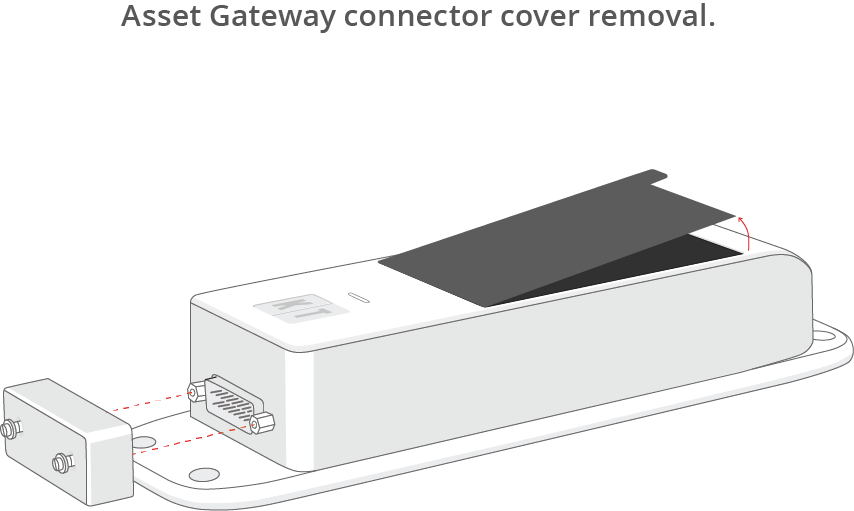

3. Retirez le couvercle du connecteur de la Passerelle Équipement.

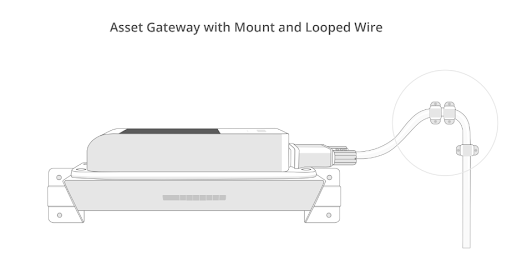

4. Utilisez les supports de câbles pour acheminer et fixer le câble du connecteur à 7 fils jusqu'à l'Asset Gateway. Il est important d'acheminer le câble pour soulager la pression exercée sur le connecteur de l'Asset Gateway et veiller à ce que le câble reste en place pendant les voyages. Si vous avez utilisé une plaque de montage, veillez à ce que le câble soit acheminé à travers 2 colliers de serrage avant de descendre jusqu'au connecteur à 7 fils.
5. Fixez le câble 4020 à l'Asset Gateway.
6. Retirez l'autocollant recouvrant le panneau solaire sur l'appareil.
7. Démarrez le véhicule pour alimenter la remorque et l'Asset Gateway. Une lumière verte devrait apparaître sur l'Asset Gateway une fois celui-ci alimenté.
Remarques supplémentaires
Vous trouverez ci-dessous trois installations incorrectes :
1. Unité à énergie solaire installée sans support solaire.
2. Autocollant de panneau solaire non retiré.
3. Unité installée sur une surface incurvée et non sur une surface plane.
Les étapes d'installation pour les équipements lourds et de construction sont également disponibles.
