Asset Gateway Mini est une option plus petite et moins coûteuse pour les clients afin de suivre tous leurs actifs dans le Motive Fleet Dashboard, leur permettant ainsi de dissuader le vol, de rester agiles dans leurs opérations et d'améliorer leur rentabilité. Asset Gateway Mini est disponible en 2 variantes :
- Asset Gateway Mini (Alimentation par câble)
- Asset Gateway Mini (Alimentation par batterie)
Exigences d'installation : Asset Gateway Mini (Alimentation par câble)
Que contient la boîte ?
- 4 vis à bois
- 4 vis autotaraudeuses
- 1 Asset Gateway Mini
- Outil d'activation par trou d'épingle
Outils
- Perceuse électrique
- Forets
- Outil de réinitialisation par trou d'épingle
- Jeux de tournevis
- Dénudeurs de fil
- Coupes-fils
- Pince à sertir
- Vis autotaraudeuses
- Cosses à œillet
- Manchons isolants
Assignation de l'Asset Gateway Mini
Créez un profil d'actif et assignez l'Asset Gateway sur le Fleet Dashboard. Le numéro de série de l'appareil se trouve sur l'étiquette à l'avant de l'appareil ou sur la boîte d'emballage.
Activation de l'Asset Gateway Mini (Alimentation par câble)
1. Activez l'Asset Gateway en appuyant sur le bouton de réinitialisation situé sur le côté à l'aide de la broche de réinitialisation fournie.
a. La LED clignotera en bleu, indiquant que l'appareil est maintenant allumé.
b. Notez le numéro de série de l'appareil (si vous ne l'avez pas encore assigné).
2. Connectez les 3 fils du câble Motive à une alimentation externe, une masse et un fil d'allumage. (Veuillez ne pas retirer le boîtier en plastique noir attaché au fil = régulateur de tension). Le fil peut être raccourci jusqu'à ce point.
a. Détails de connexion du câble (au niveau du véhicule) :
ROUGE (PUISSANCE) signifie « + » de l'alimentation du véhicule
NOIR (MASSE) signifie « - » de l'alimentation du véhicule, ou masse du véhicule
Le vert est une tension logique indiquant l'état d'allumage du véhicule. Toute tension inférieure à 1V est interprétée comme « éteint » et au-dessus de 3,3V comme « allumé ». Le courant maximal est de 1mA
|
Note : Tolérances de tension autorisées pour l'alimentation fournie à l'AG Mini via câble : Suivant les tolérances SAE-J1455. 9-16V pour 12V et 18 - 32V pour 24V Courant nominal pour la même chose : Le courant maximum est de 300mA @ 9V et 100mA @ 32V |

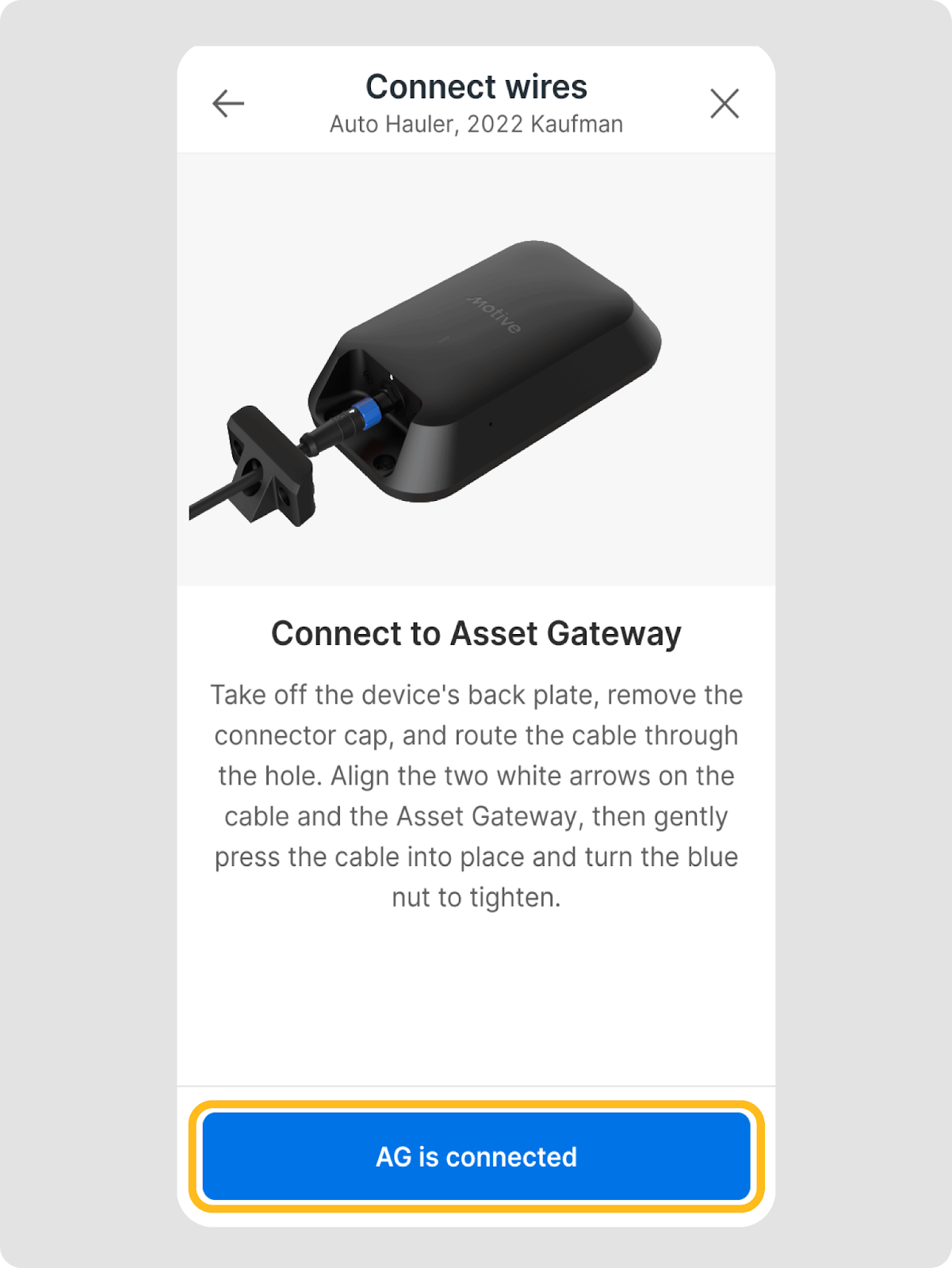

3. Connectez le connecteur du câble à l'Asset Gateway Mini en dévissant la plaque arrière et en faisant passer le câble par le trou.
a. Alignez les deux flèches blanches sur le câble et l'Asset Gateway Mini, puis insérez doucement le câble dans le connecteur.
b. Tournez l'écrou bleu pour sécuriser le câble à l'appareil.
c. Revissez la plaque arrière de l'Asset Gateway Mini.
4. Montez et fixez votre Asset Gateway Mini.
a. Assurez-vous que la surface est plate avant le montage.
b. Placez le logo Motive vers le haut pour une meilleure performance GPS.
| Note : Si vous installez dans une remorque, connectez le fil ROUGE de l'AG Mini à la ligne ABS/AUX du connecteur 7 voies, qui est généralement la ligne BLEUE. |
Installation de l'Asset Gateway Mini (Alimentation par câble) à l'aide de l'application Motive Fleet
Les gestionnaires de flotte, les administrateurs et les installateurs peuvent facilement et précisément installer l'Asset Gateway Mini en suivant les instructions fournies dans l'application Motive Fleet. Ils peuvent également vérifier l'installation en effectuant plusieurs tests directement depuis l'application Fleet.
Sélection et appairage d'un Asset Gateway Mini avec un actif
- Ouvrez l'application Fleet et allez dans Appareils.

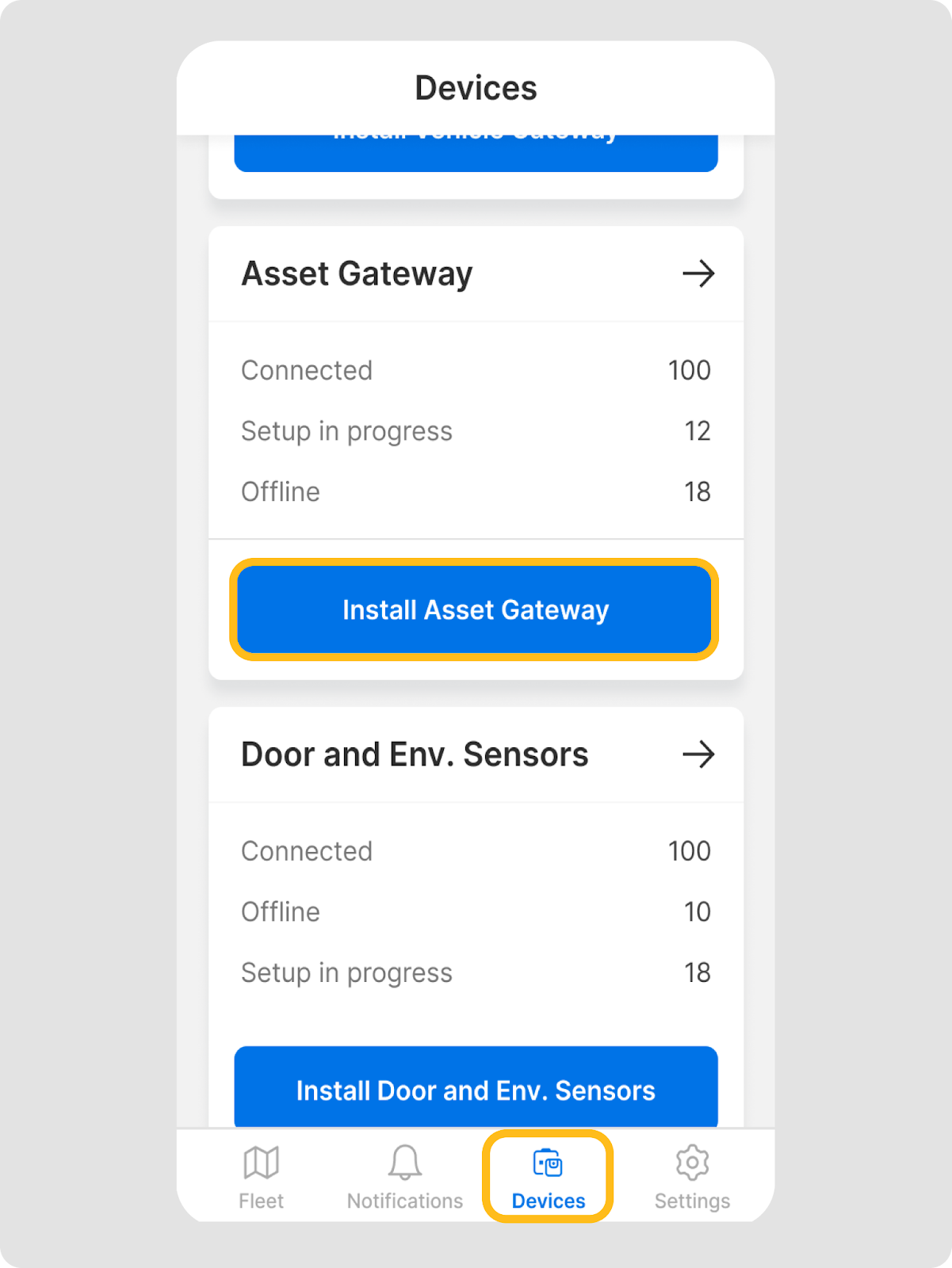

- Faites défiler jusqu'à la section Asset Gateway et appuyez sur Installer Asset Gateway.

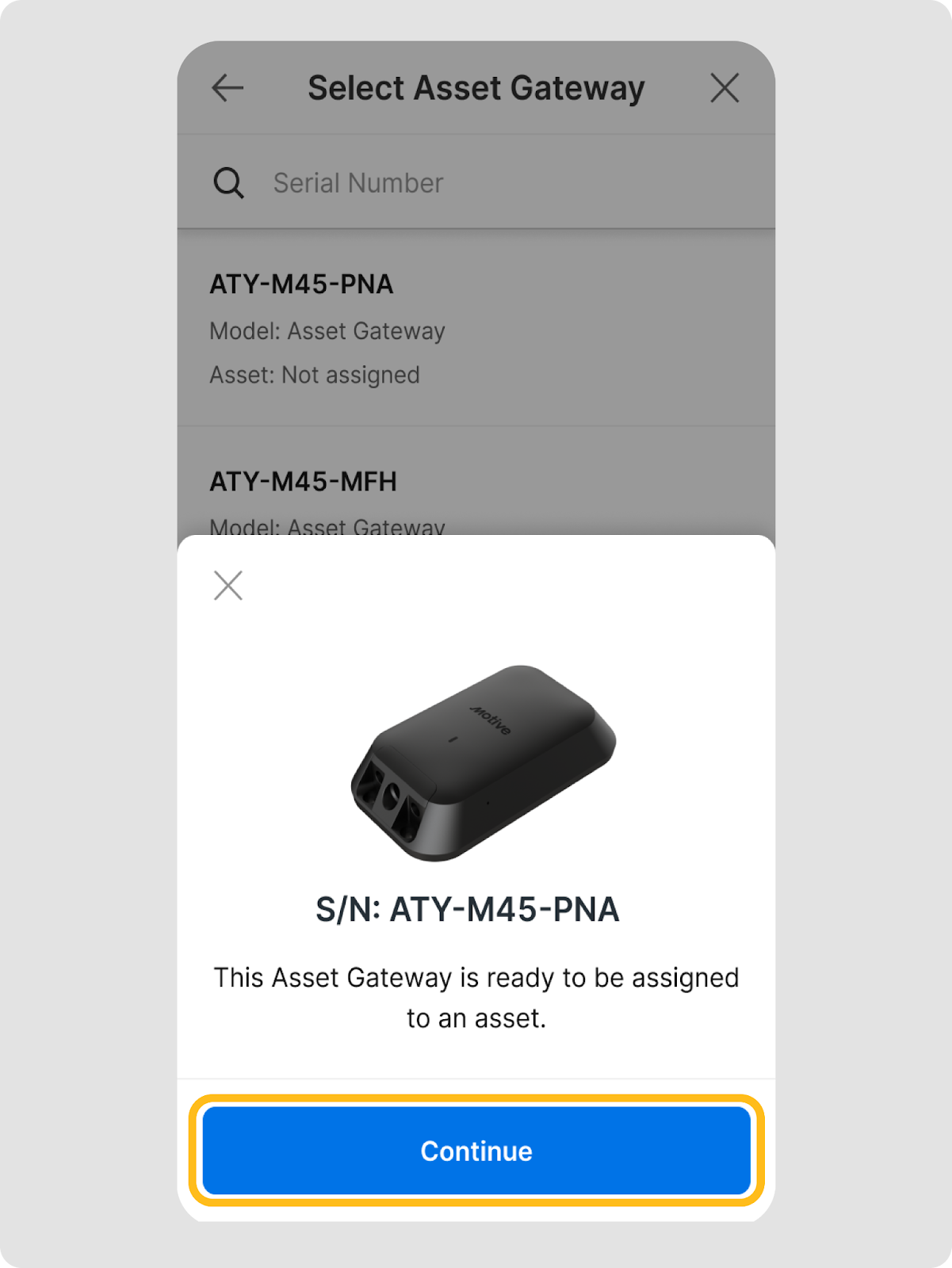

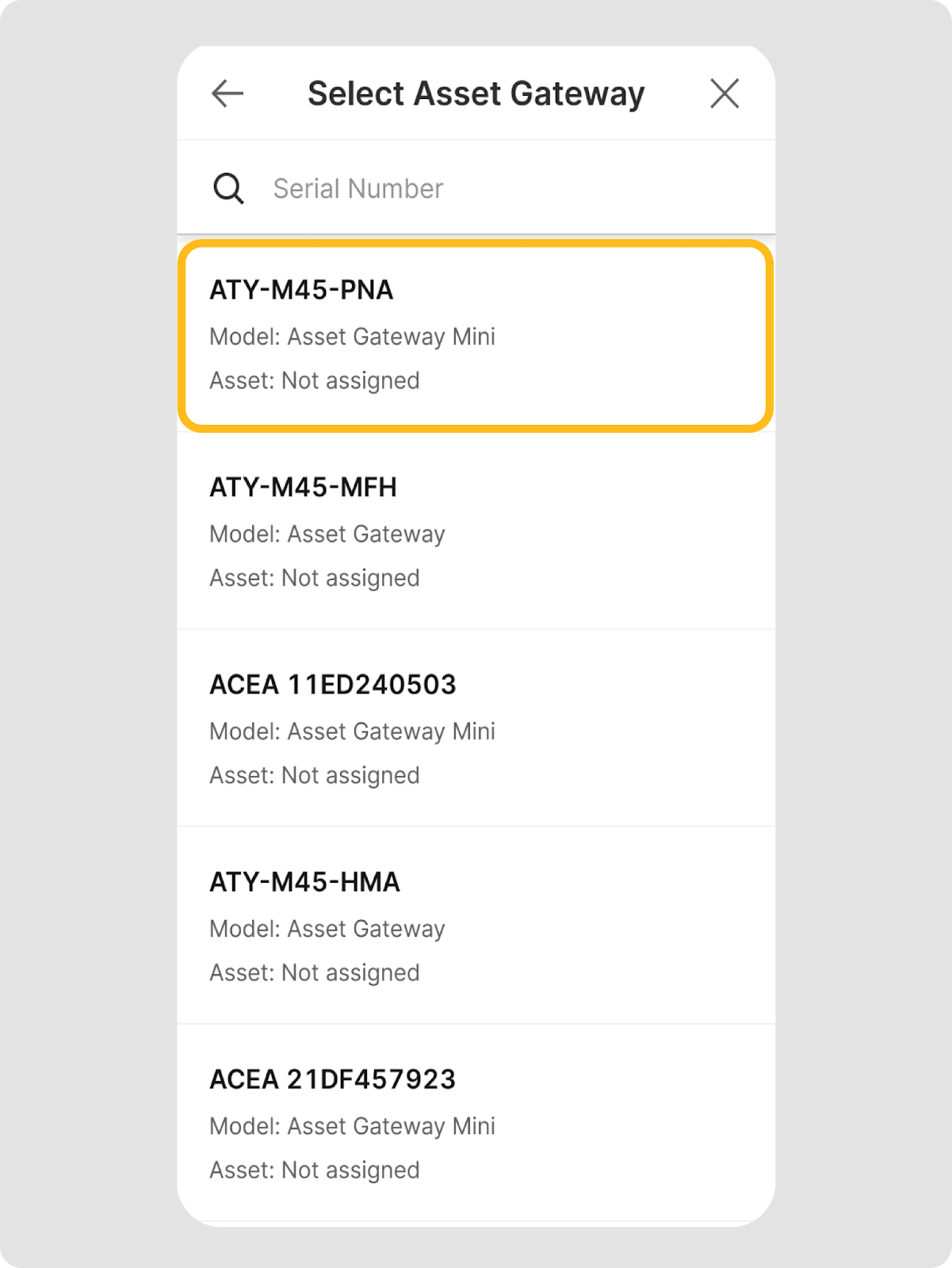

- Sélectionnez votre Asset Gateway Mini dans la liste ou saisissez son numéro de série dans la barre de recherche pour le trouver et le sélectionner.
- Si votre Asset Gateway Mini sélectionné n'est actuellement assigné à aucun actif, une fenêtre contextuelle apparaît pour confirmer qu'il est prêt à être assigné.
- Appuyez sur Continuer.
| Note : Pour les appareils déjà assignés, vous devez désassigner l'Asset Gateway Mini de l'actif précédent pour pouvoir l'assigner à un autre actif. |

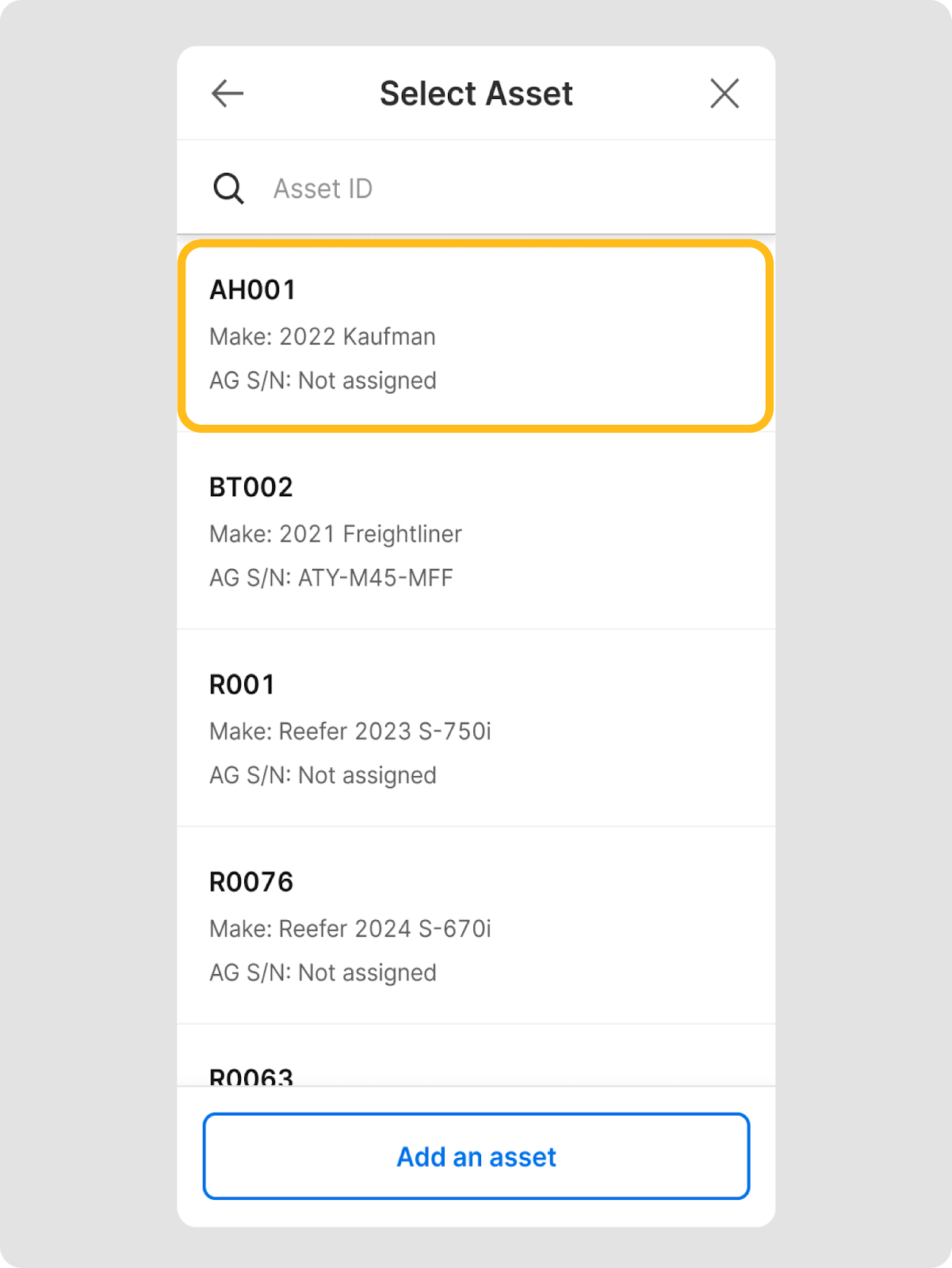

- Sélectionnez votre actif dans la liste ou saisissez son ID d'actif dans la barre de recherche pour le trouver et le jumeler avec l'Asset Gateway Mini sélectionné.

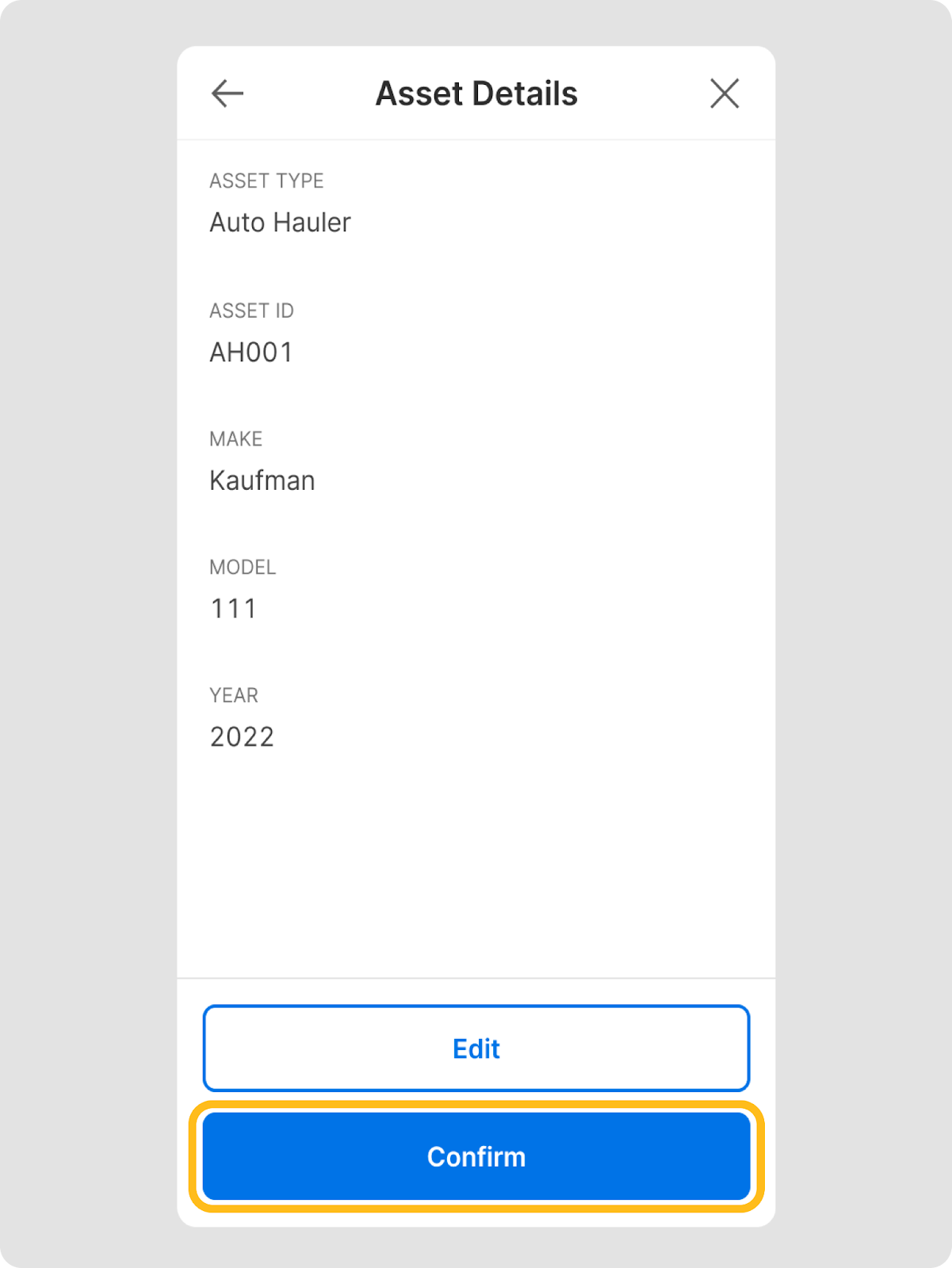

- Consultez les Détails de l'actif et appuyez sur Confirmer.

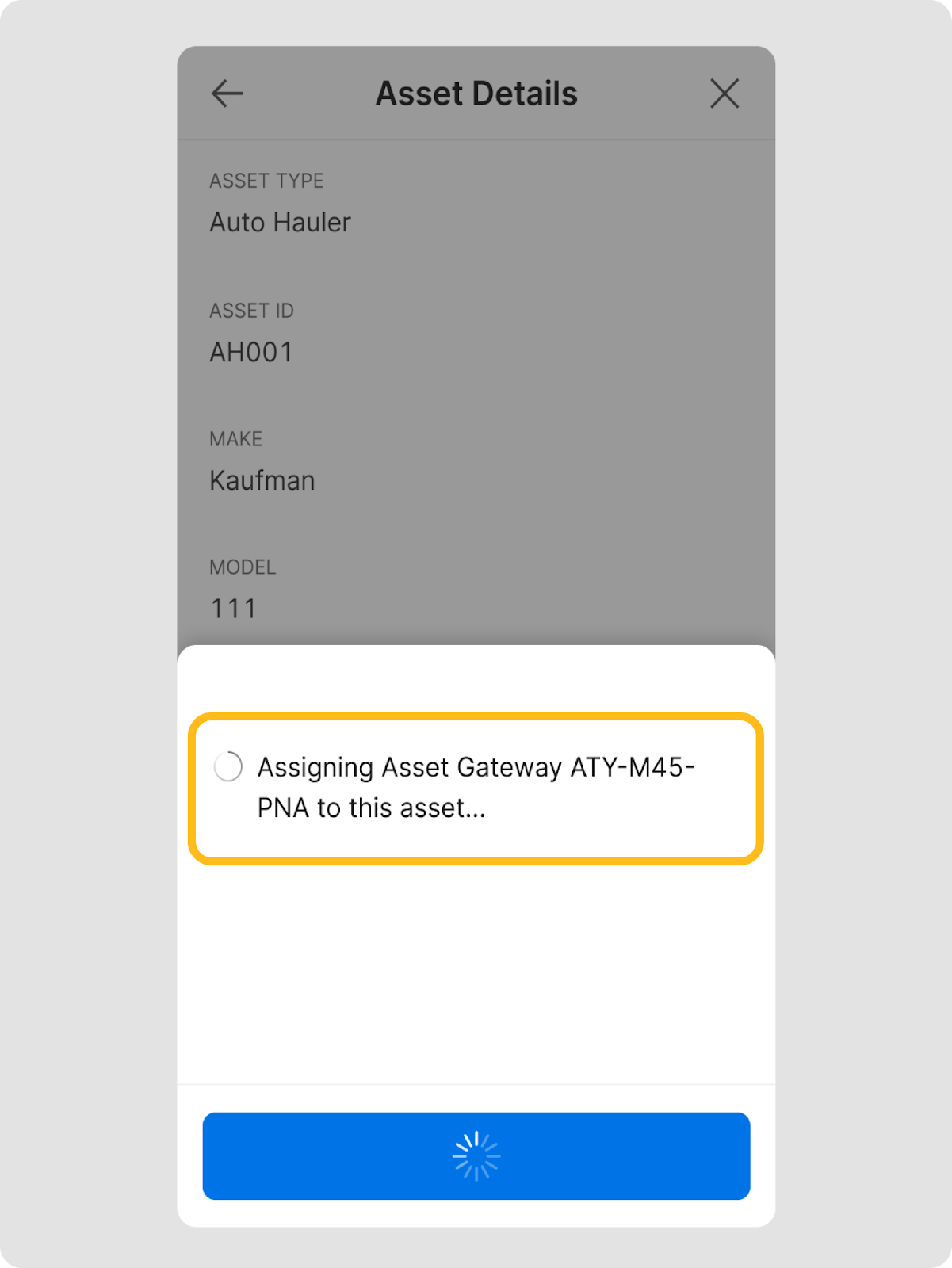

- Une fenêtre contextuelle de chargement apparaît pendant que l'Asset Gateway Mini est assigné à l'actif sélectionné.

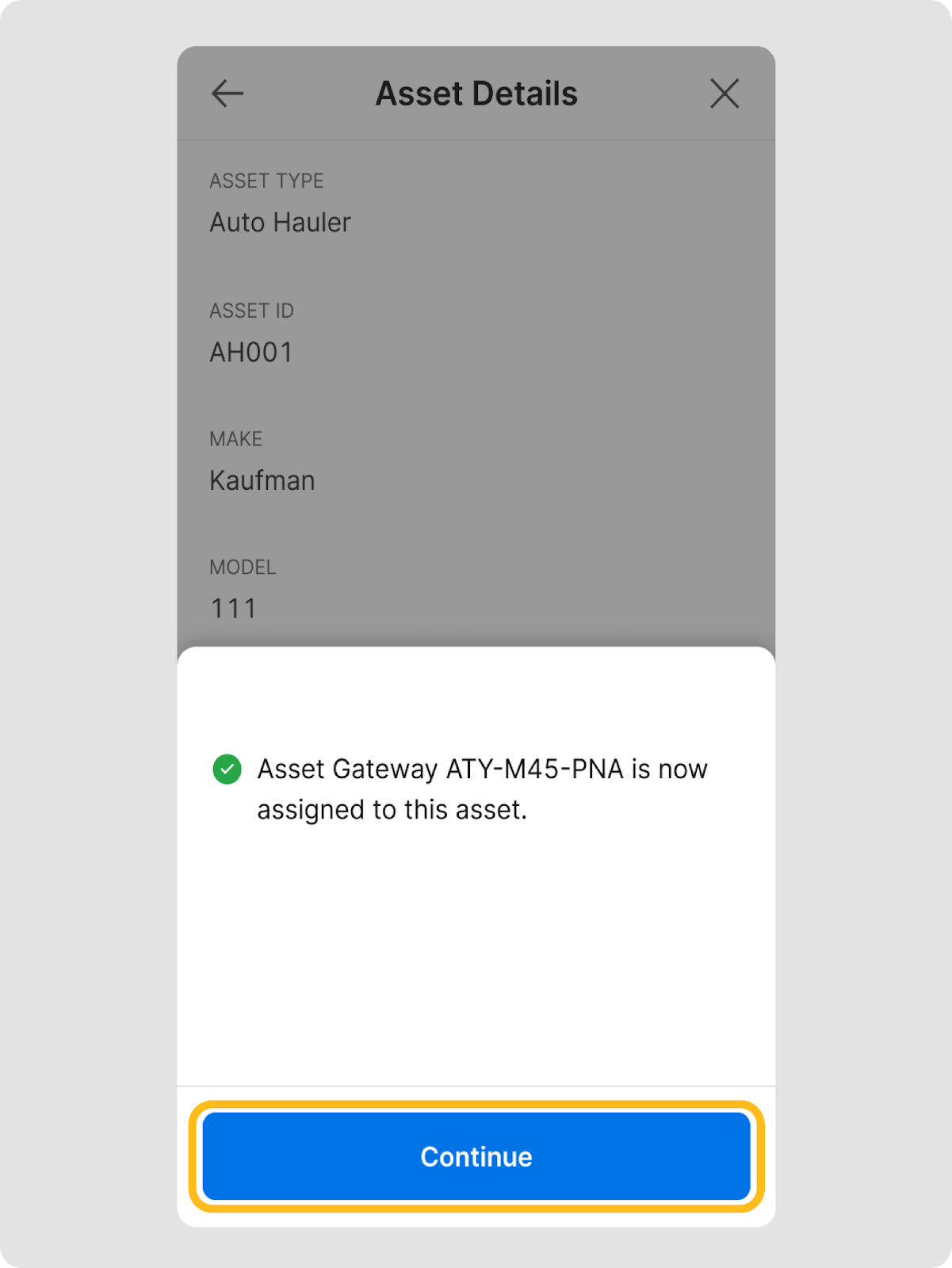

- Une fois l'Asset Gateway Mini assigné à l'actif sélectionné, une fenêtre contextuelle de confirmation apparaît.
- Appuyez sur Continuer.
Montage de l'Asset Gateway Mini alimenté par câble

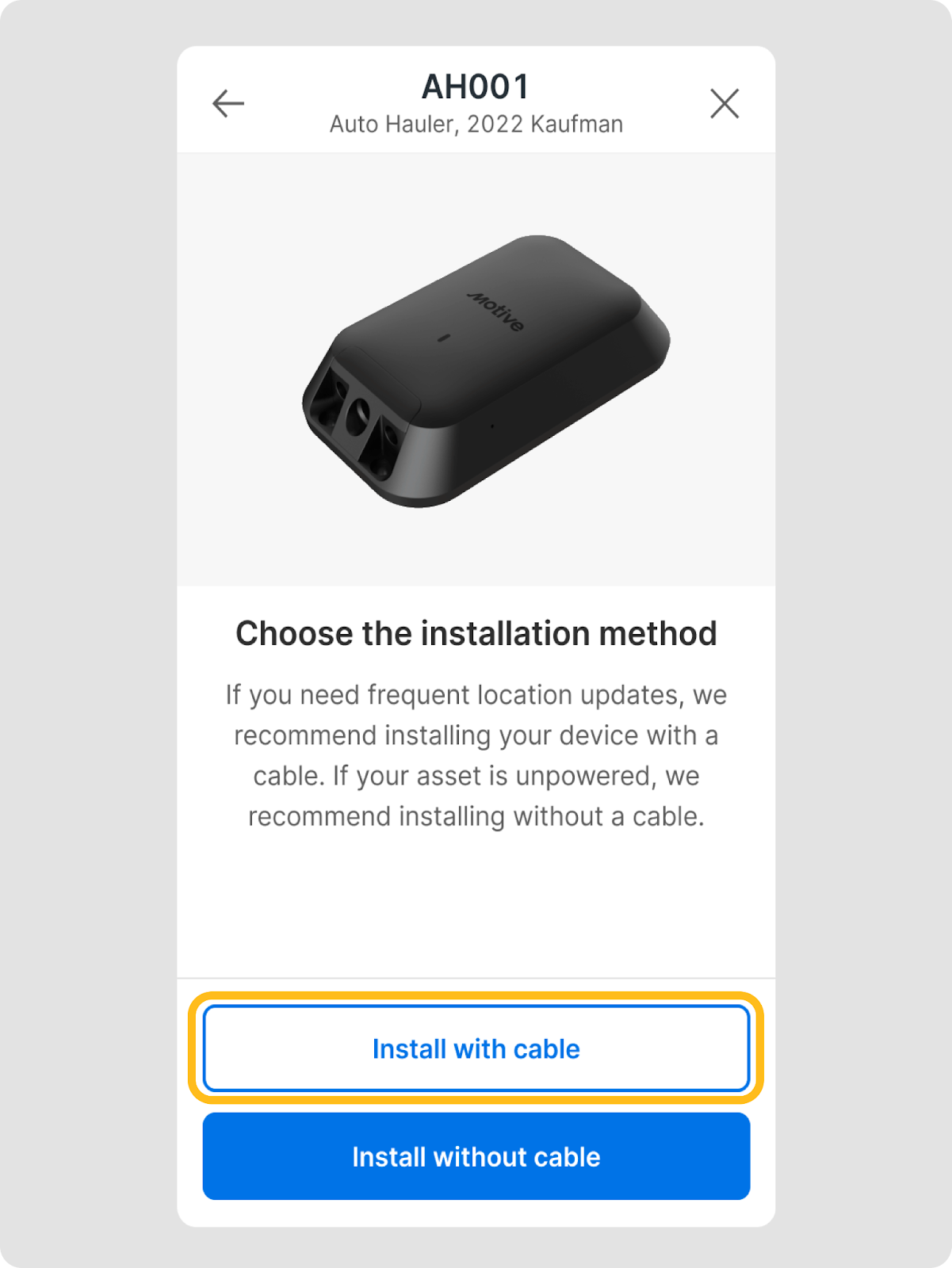

- Appuyez sur Installer avec câble pour installer n'importe quel Asset Gateway Mini alimenté par câble.

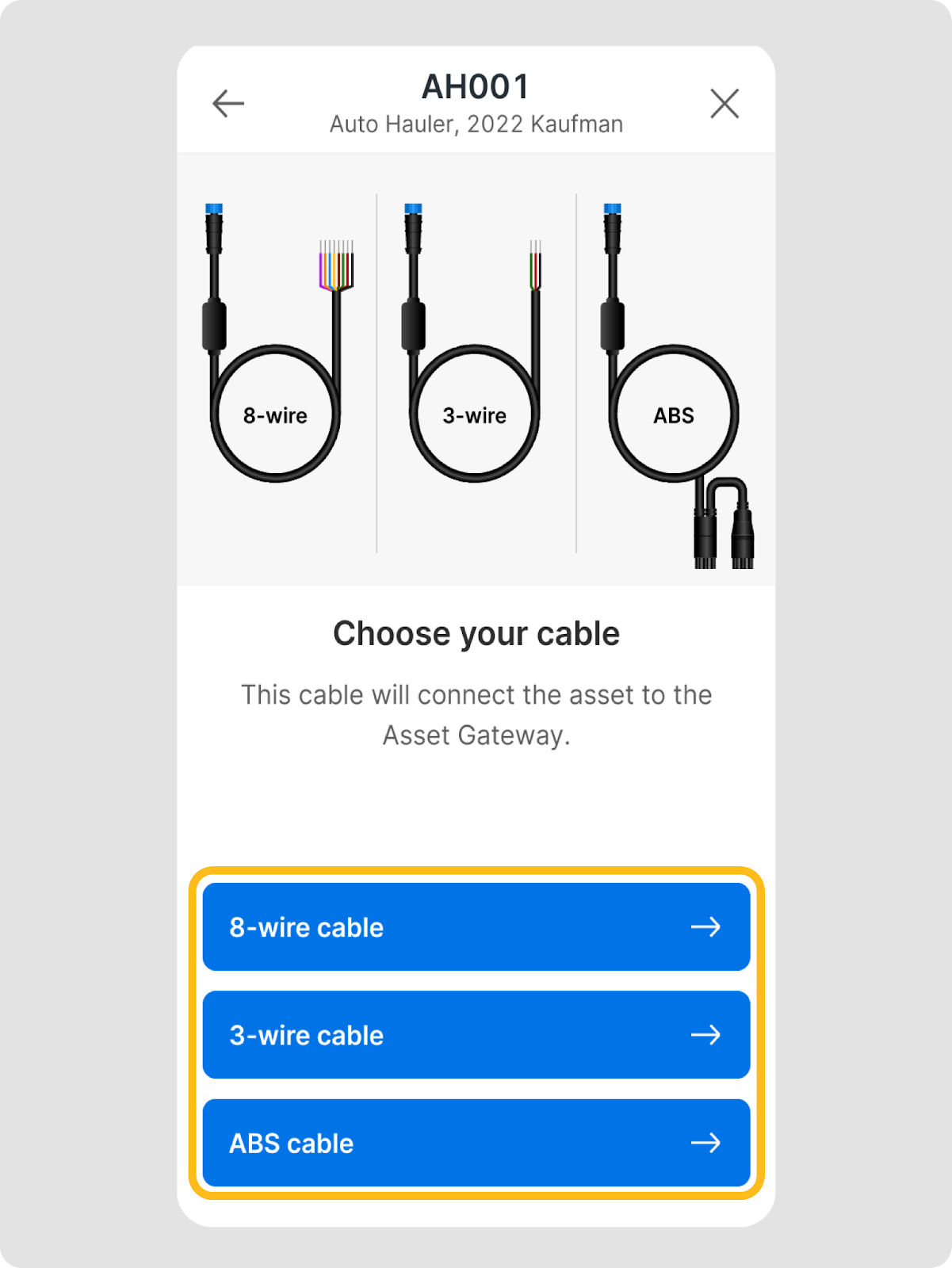

- Sélectionnez votre câble désiré parmi les options proposées : câble 3 fils, câble 8 fils, et câble ABS.

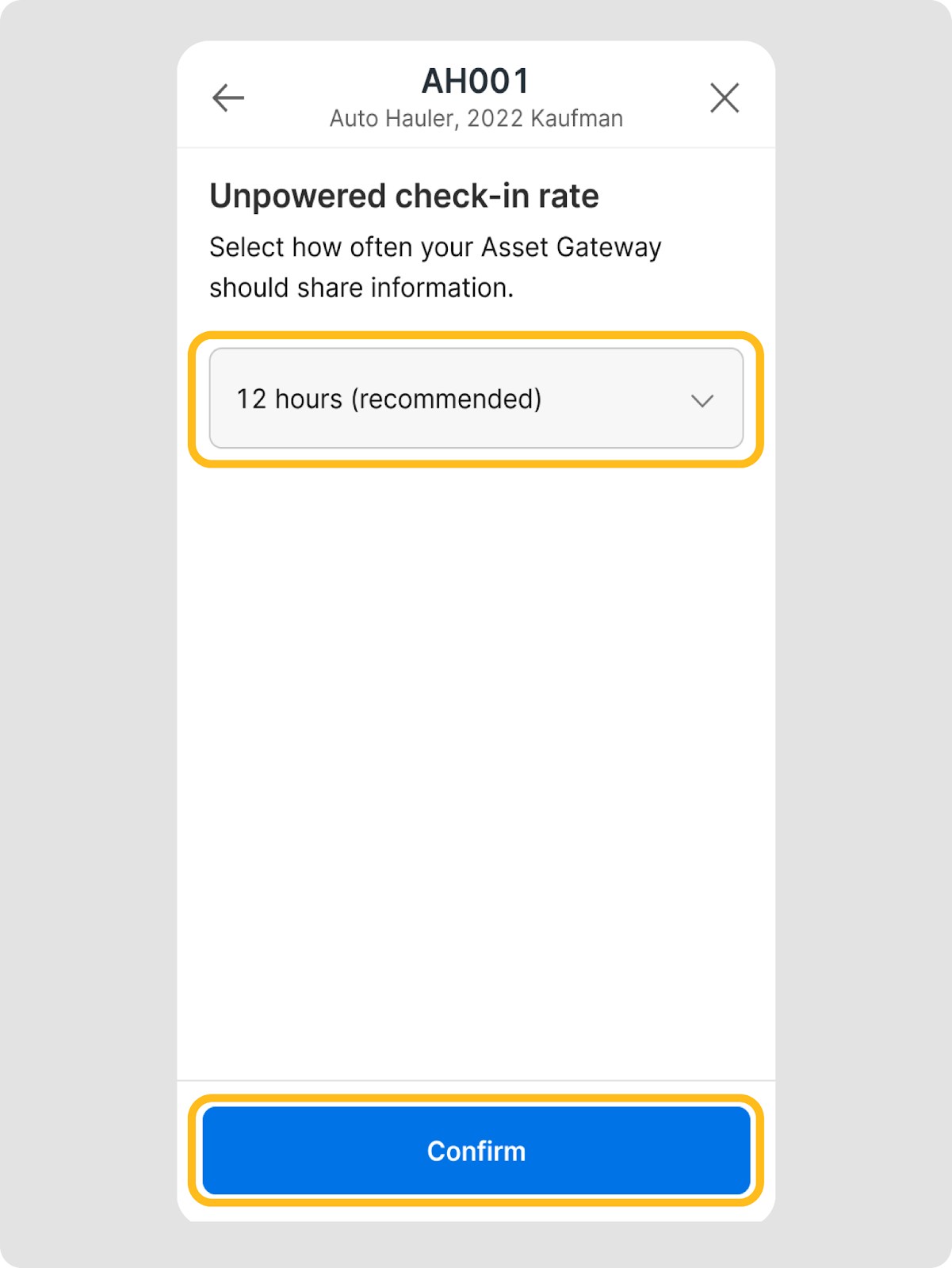

- Sélectionnez votre taux de check-in sans alimentation préféré et appuyez sur Confirmer.

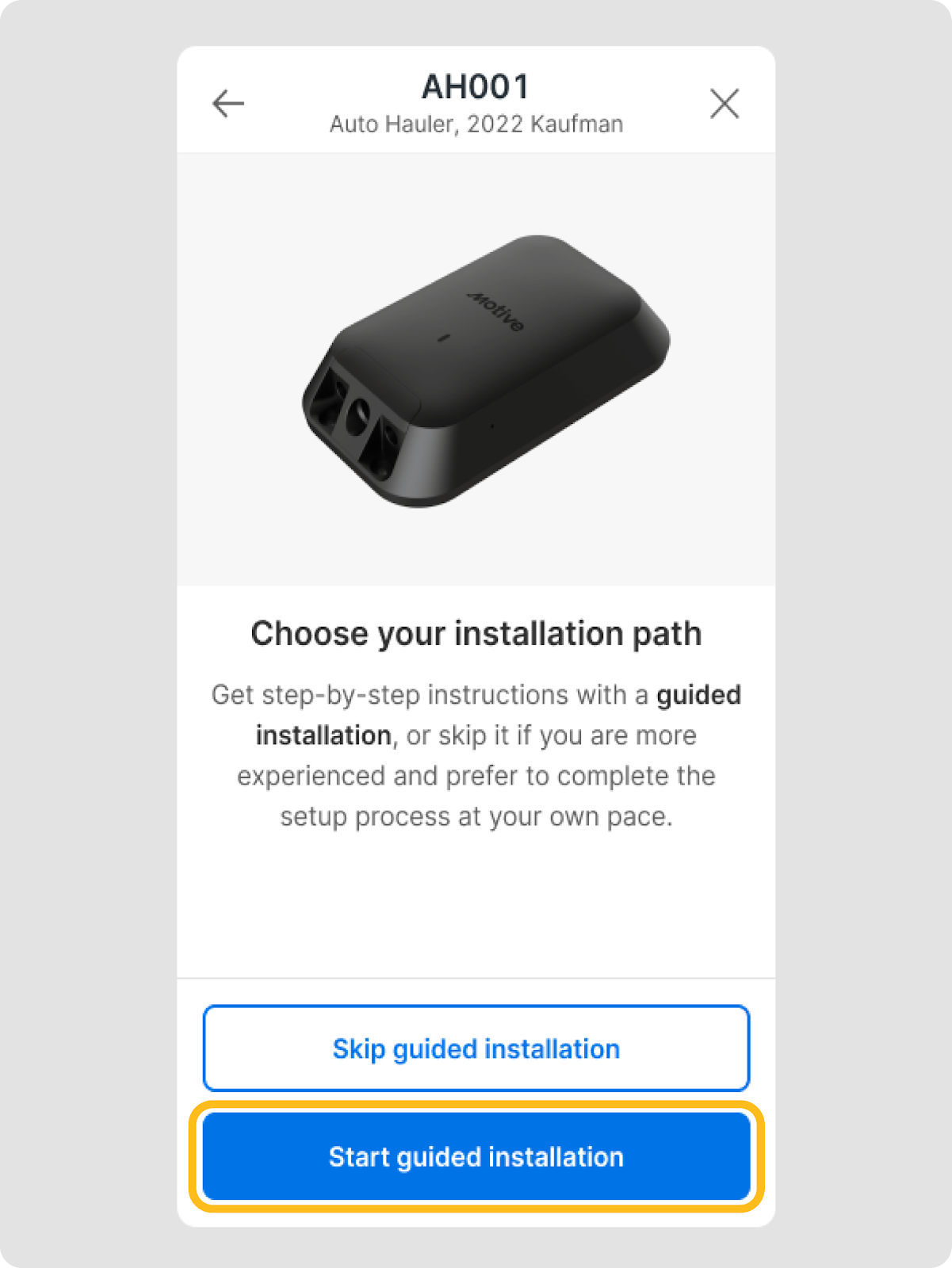

- Appuyez sur Démarrer l'installation guidée pour suivre les instructions étape par étape pour l'installation.
| Note : Passer l'installation guidée permet aux installateurs qui connaissent les étapes de passer outre toutes les étapes et de simplement connecter l'Asset Gateway Mini et effectuer des tests si nécessaire. |
- Lorsque vous êtes prêt à monter l'appareil, appuyez sur Suivant.

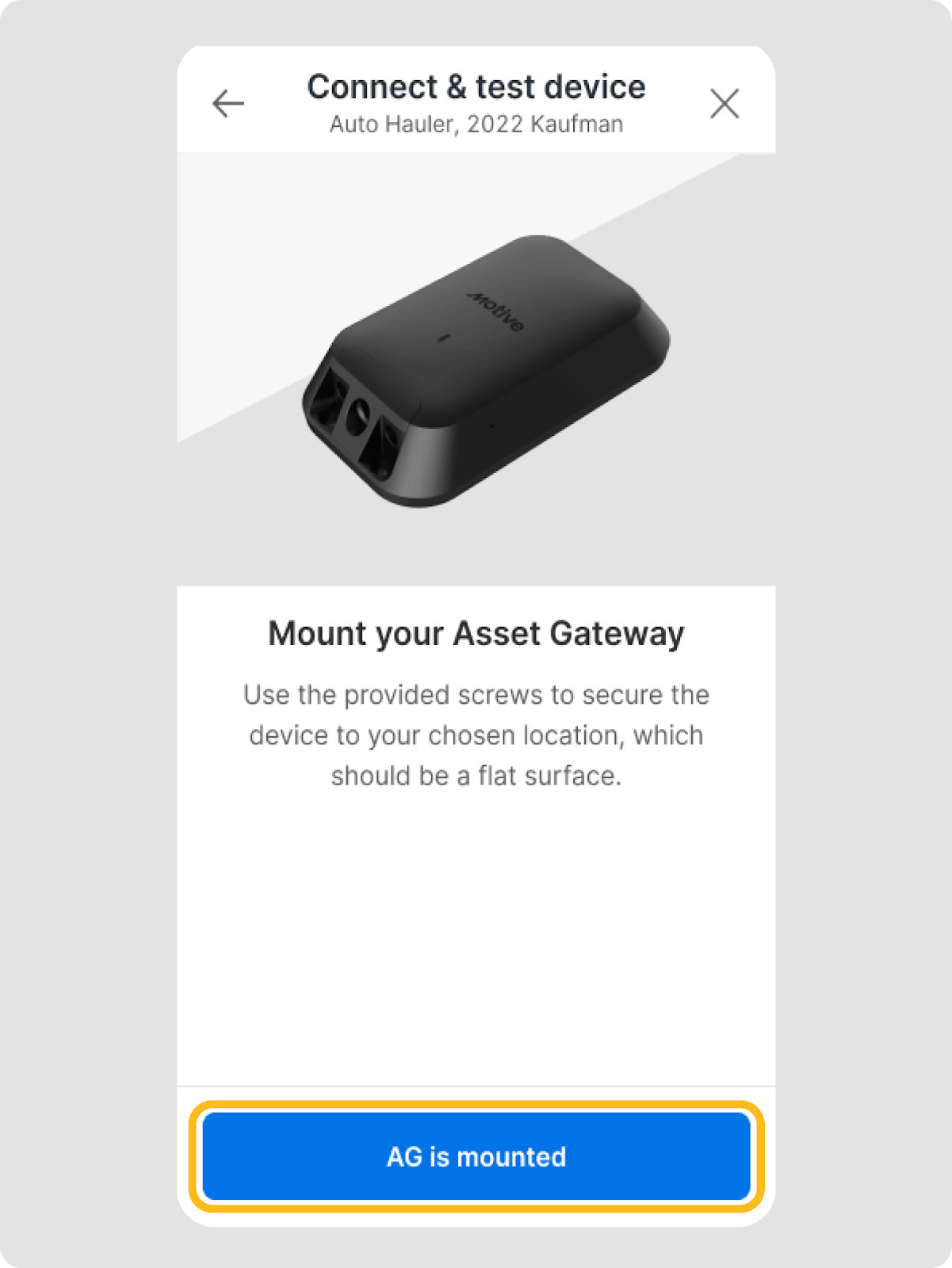

- Placez ou maintenez l'appareil à l'emplacement prévu et appuyez sur AG à l'emplacement choisi.

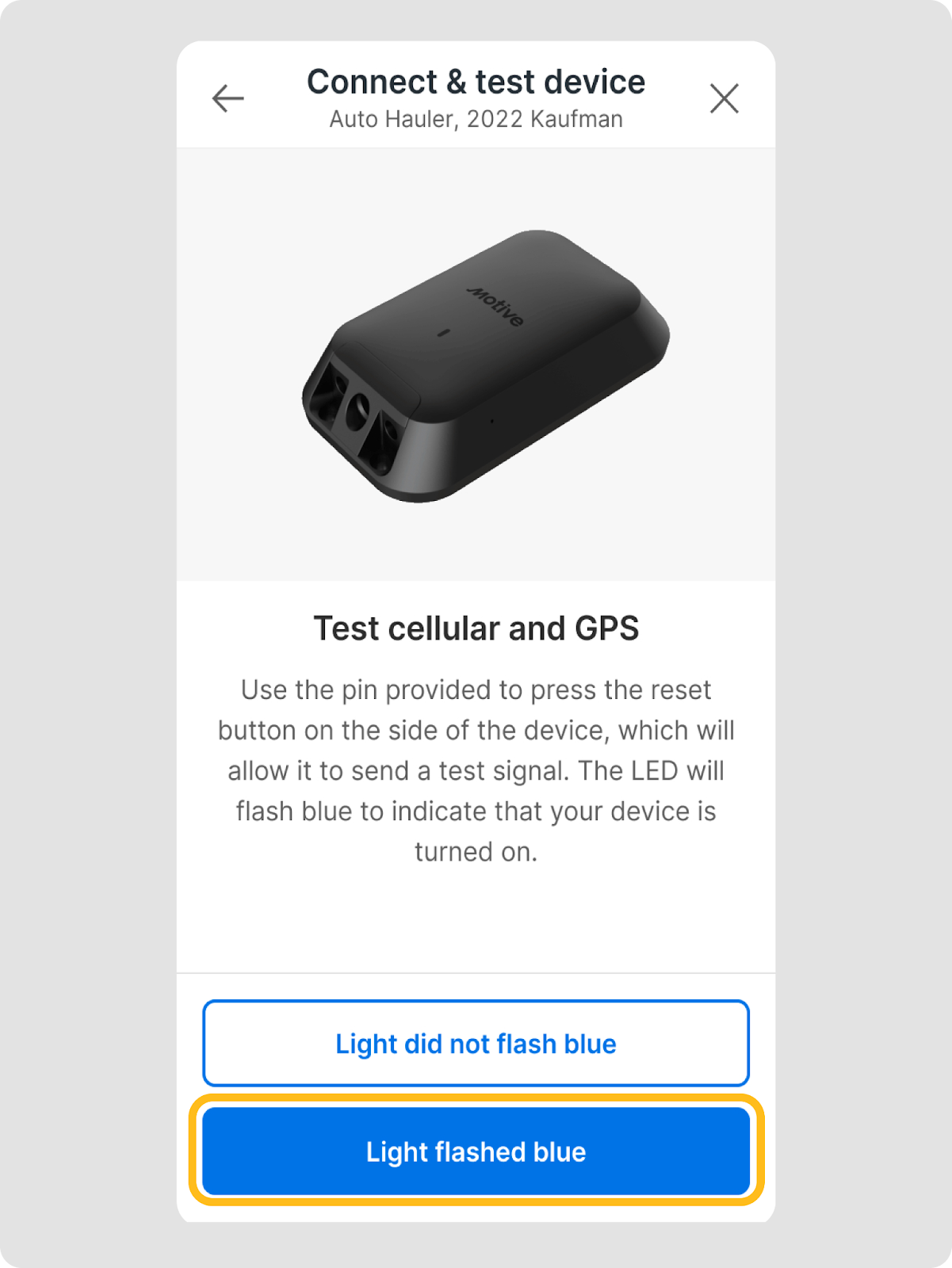

- Pour tester la connectivité cellulaire et GPS, utilisez la broche fournie pour appuyer sur le bouton de réinitialisation par trou d'épingle sur le côté de votre appareil, ce qui enverra un signal de test.
- Une fois que votre lumière LED clignote en bleu et que l'appareil est allumé, appuyez sur Lumière clignotante en bleu.
|
Note : Appuyez sur La LED n'a pas clignoté en bleu si votre lumière LED est blanche, orange ou rouge. Vous serez invité à confirmer la couleur de votre lumière LED. Sélectionnez la couleur de votre lumière LED et suivez les instructions données.
|

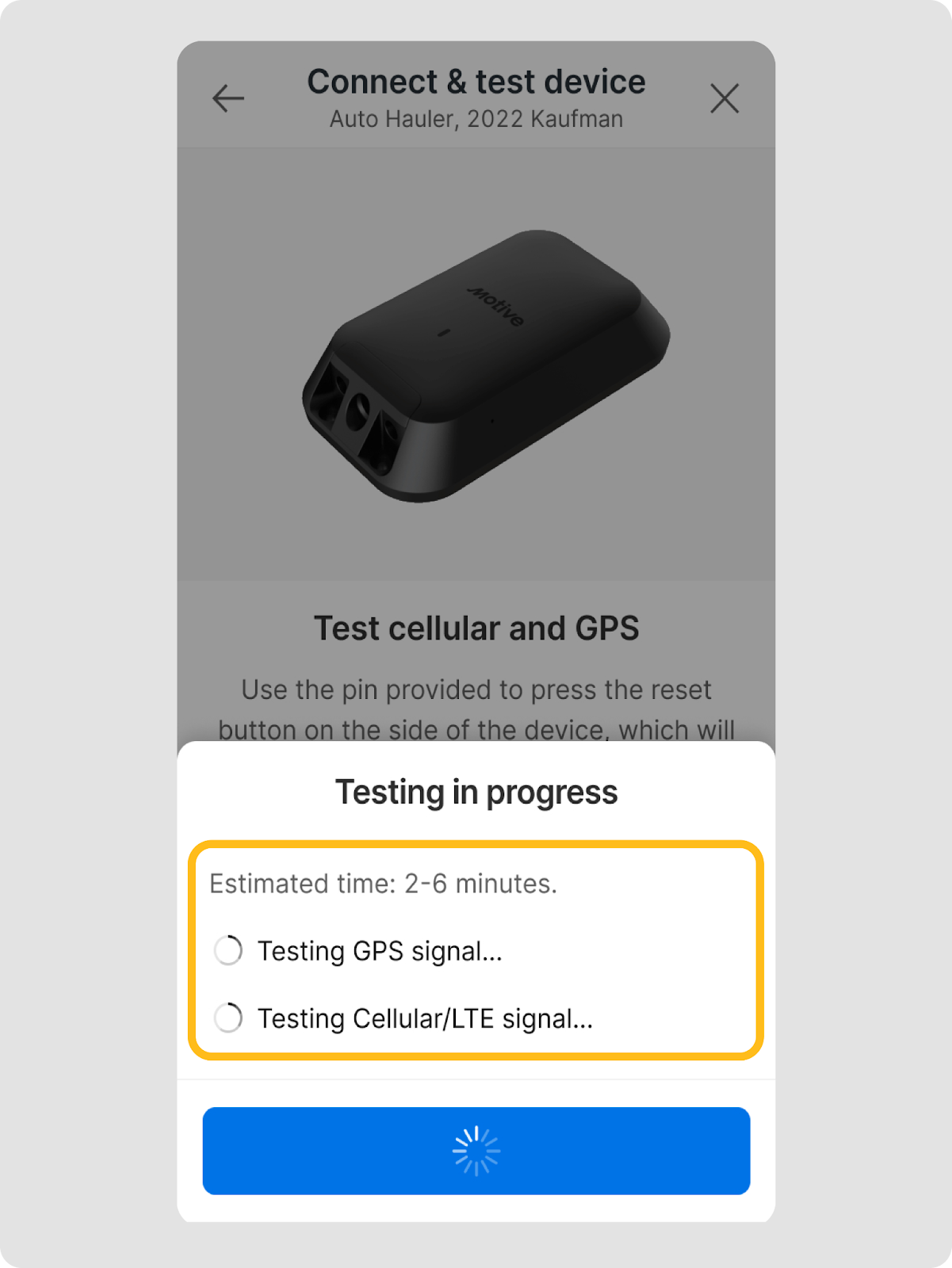

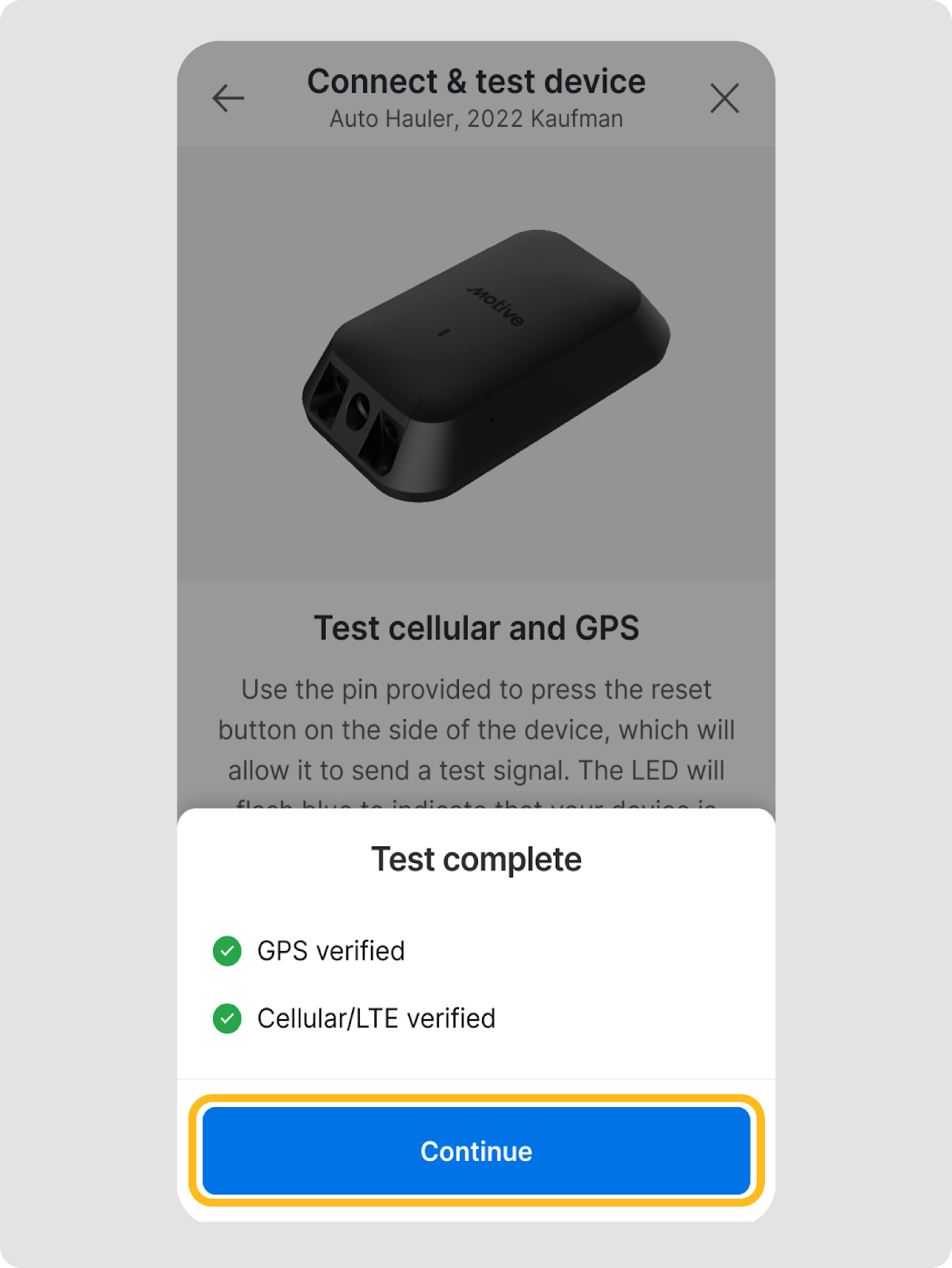

- Une fenêtre contextuelle de chargement apparaît pendant que le test est en cours.
- Une fois le test terminé, une fenêtre contextuelle de confirmation apparaît avec des cochettes vertes pour vérifier que les signaux GPS et LTE sont forts.
- Appuyez sur Continuer.
| Note : Si votre test montre des signaux faibles ou échoués pour GPS et/ou LTE, nous recommandons de vérifier comment votre appareil est installé pour s'assurer qu'il est positionné avec une vue dégagée sur le ciel. Un signal cellulaire faible peut affecter la performance de l'appareil. |
- Suivez les instructions données pour monter l'Asset Gateway à l'emplacement choisi.
- Une fois terminé, appuyez sur AG est monté.
Installation et test de l'Asset Gateway Mini alimenté par câble
Installation et test de l'Asset Gateway Mini avec câble ABS
- Suivez les étapes ci-dessus pour Sélection et appairage d'un Asset Gateway Mini avec un actif et Montage de l'AG Mini alimenté par câble.
- Suivez les instructions données pour connecter les fils à l'Asset Gateway.
- Une fois terminé, appuyez sur AG est connecté.

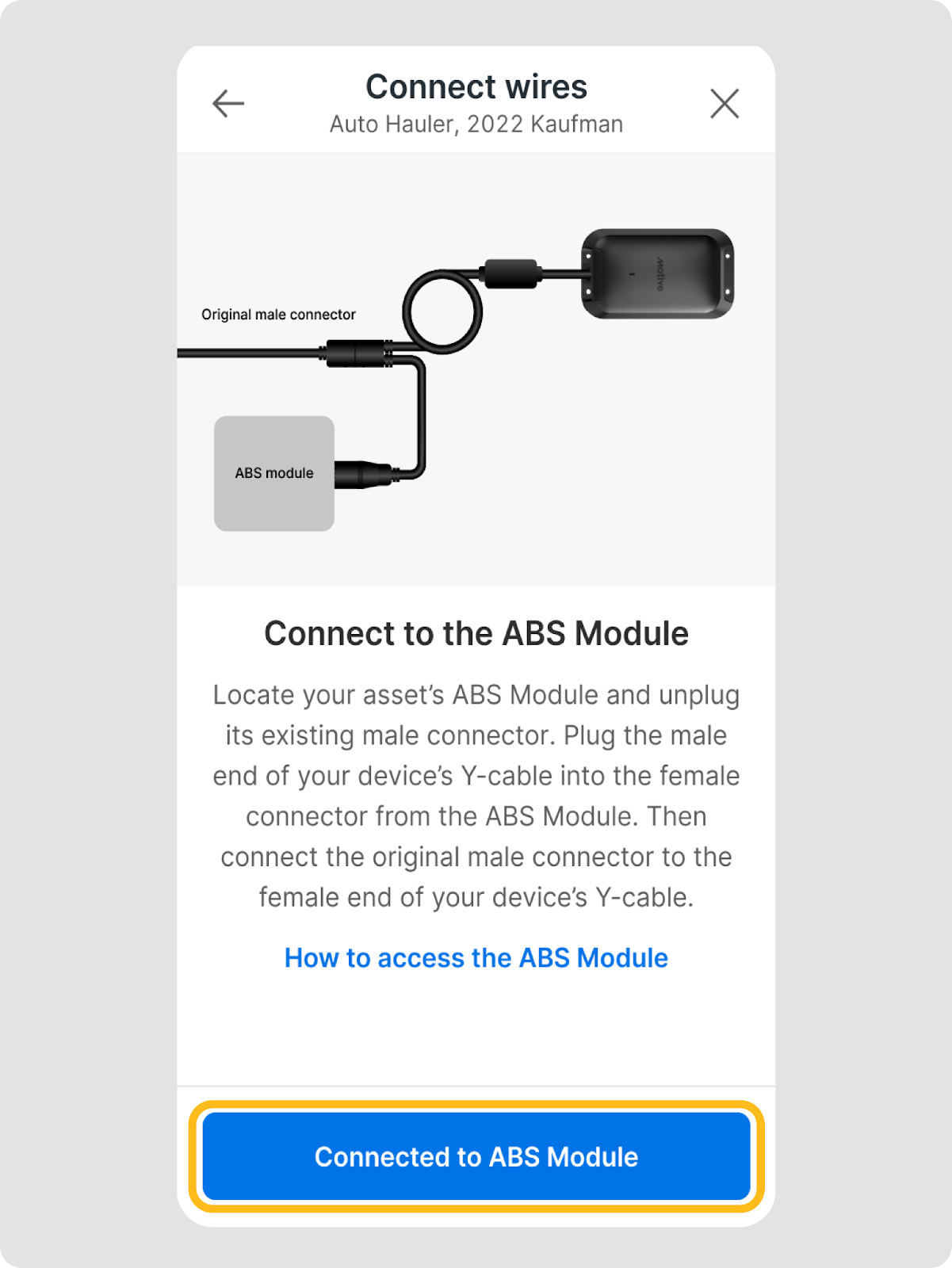

- Suivez les instructions données pour connecter votre Asset Gateway au module ABS.
- Une fois terminé, appuyez sur Connecté au module ABS.

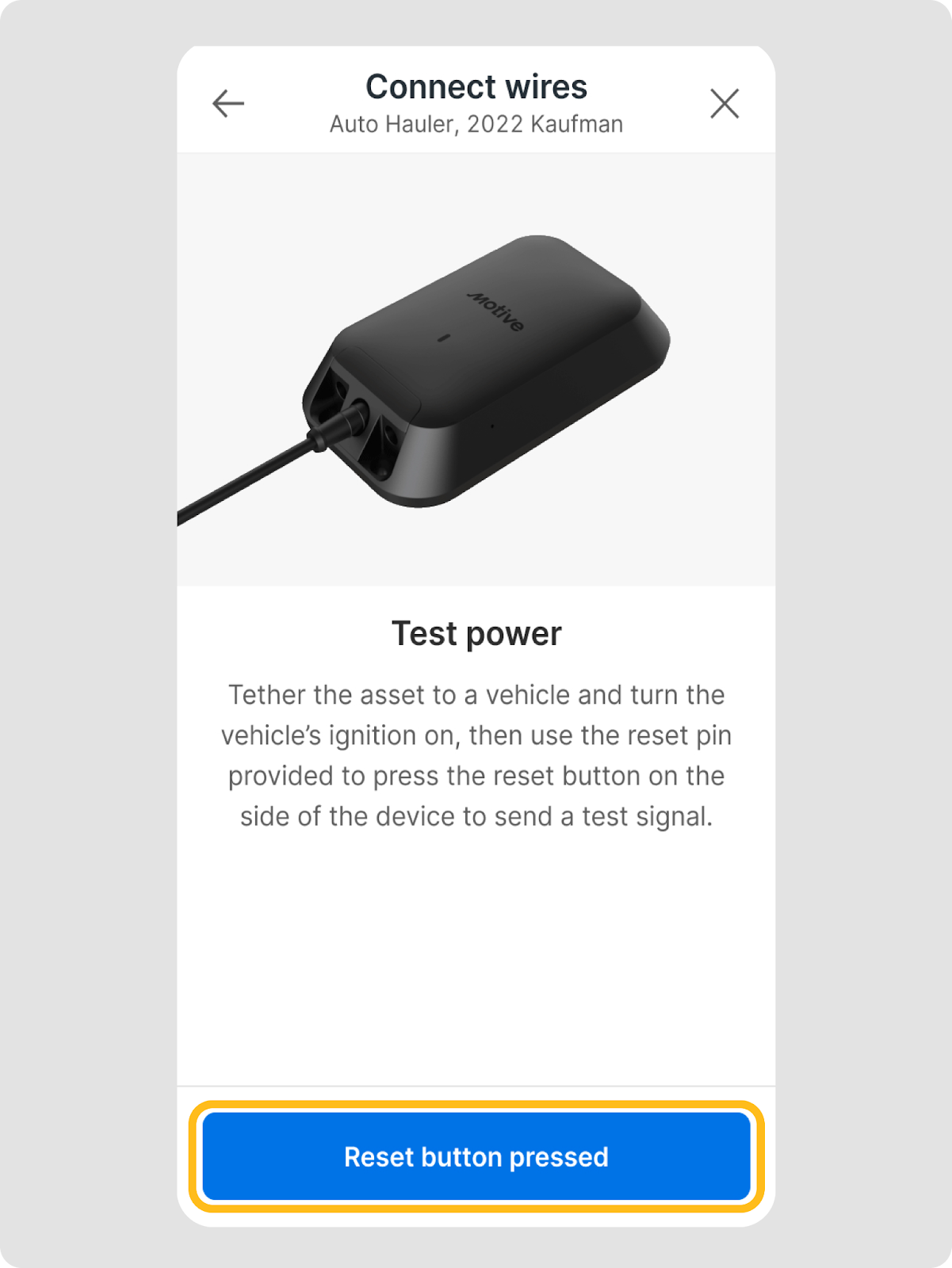

- Pour tester l'alimentation, suivez les instructions données pour relier l'actif au véhicule avant d'allumer le contact.
- Avec la broche fournie, appuyez sur le bouton de réinitialisation par trou d'épingle sur le côté de votre appareil pour envoyer un signal de test.
- Appuyez sur Bouton de réinitialisation pressé.
- Une fenêtre contextuelle de chargement apparaît pendant que le test est en cours.

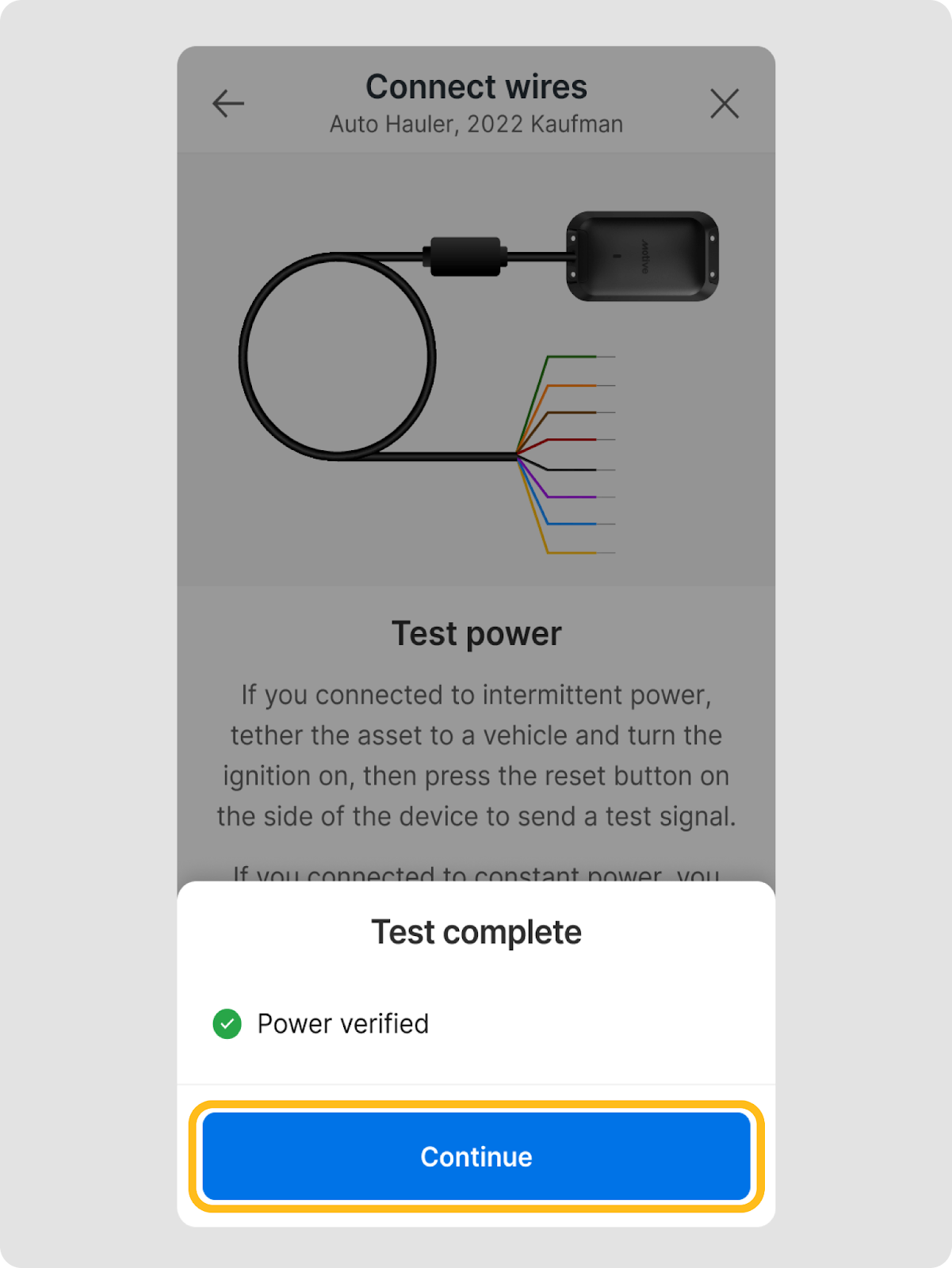

- Une fois le test terminé, une fenêtre contextuelle de confirmation apparaît avec une coche verte pour Alimentation vérifiée.
- Appuyez sur Continuer.

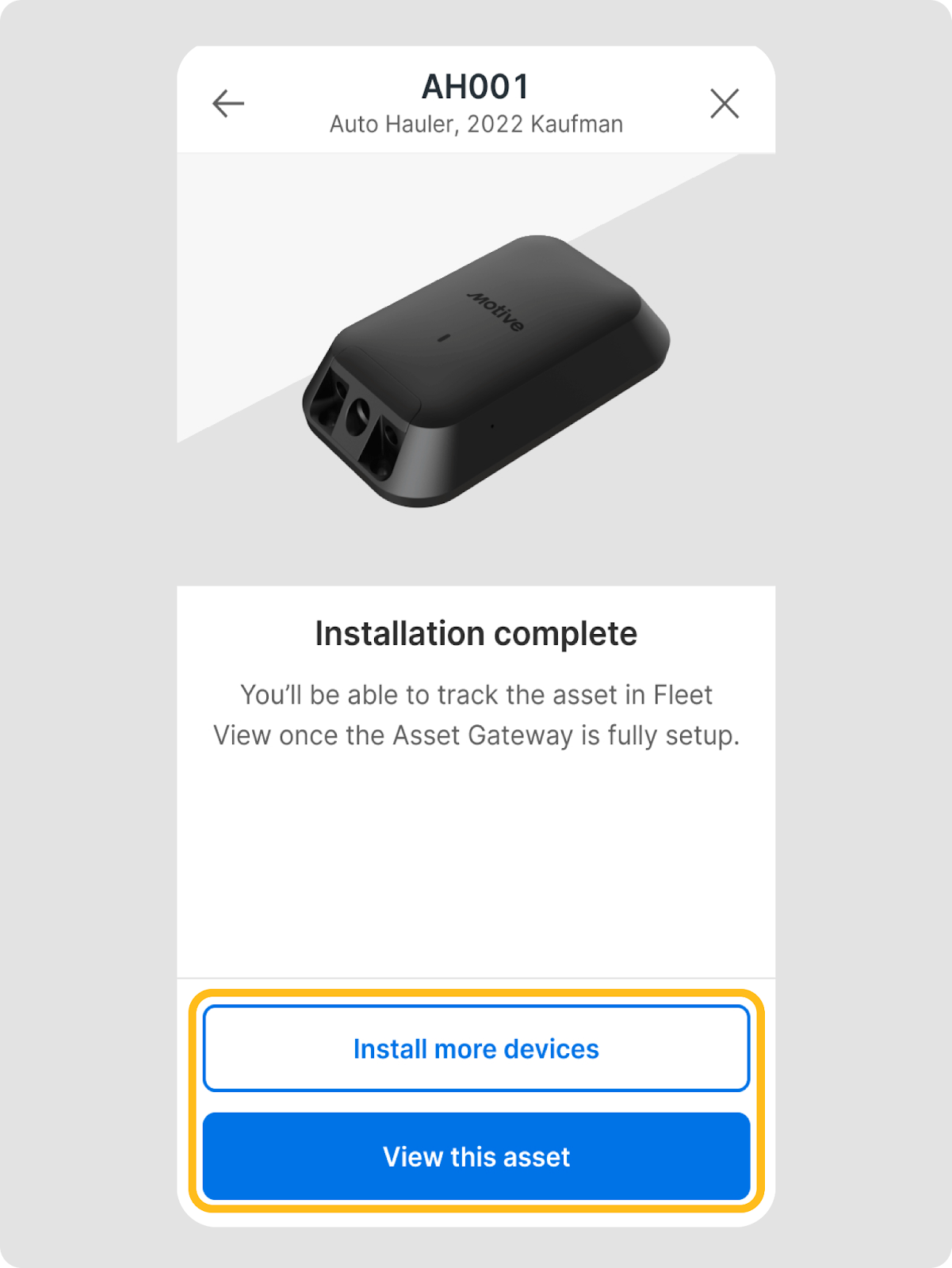

- Une fois l'installation terminée, consultez l'actif apparié avec votre Asset Gateway ou installez d'autres appareils.
Installation et test de l'Asset Gateway Mini avec un câble 3 fils
- Suivez les étapes ci-dessus pour Sélection et appairage d'un Asset Gateway Mini avec un actif et Montage de l'AG Mini alimenté par câble.

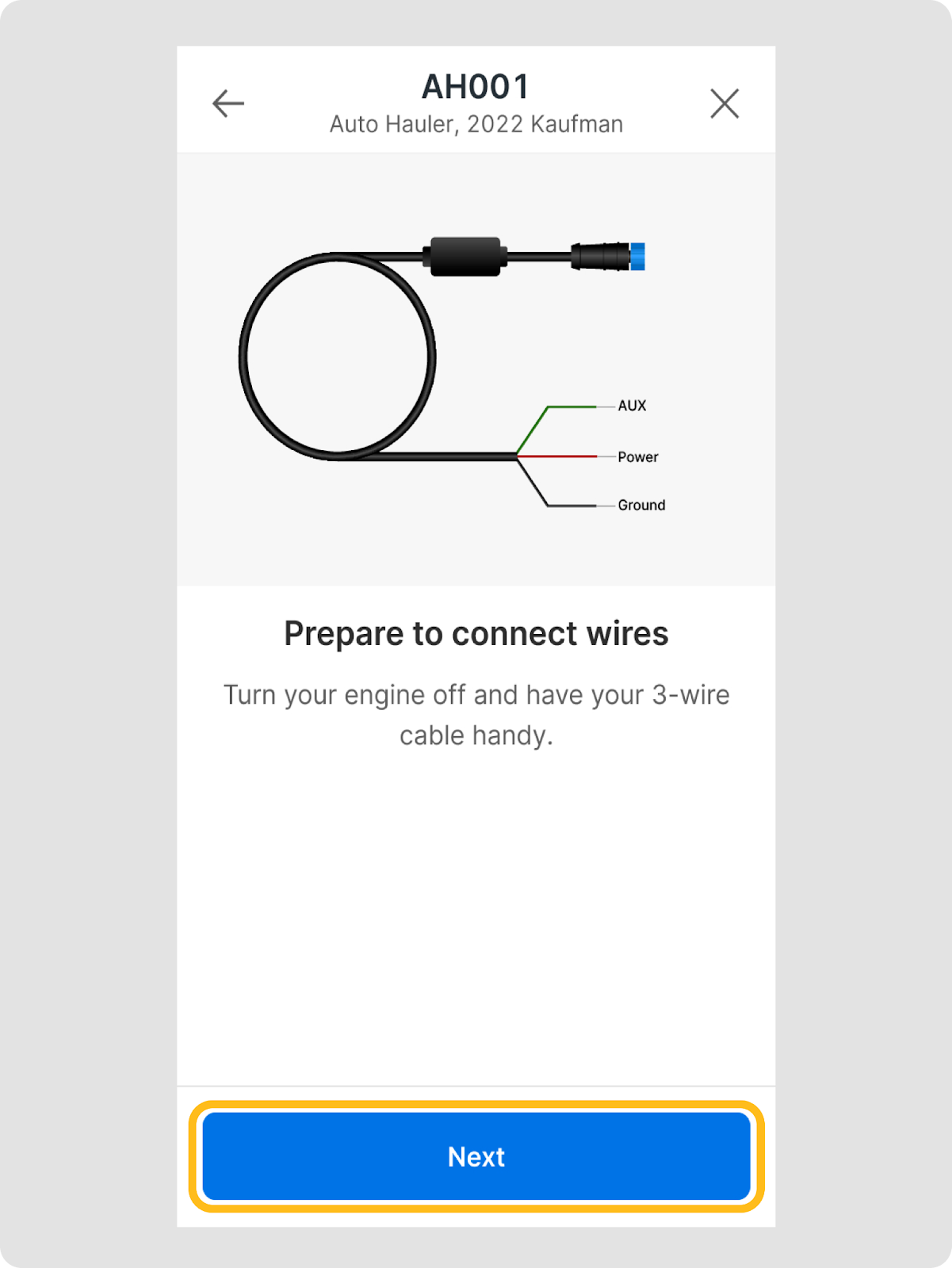

- Éteignez votre moteur. Lorsque vous êtes prêt à connecter les fils, appuyez sur Suivant.
- Suivez les instructions données pour connecter les fils à l'Asset Gateway.
- Une fois terminé, appuyez sur AG est connecté.
- Suivez les instructions données pour connecter le fil de masse.
- Une fois terminé, appuyez sur Fil de masse connecté.

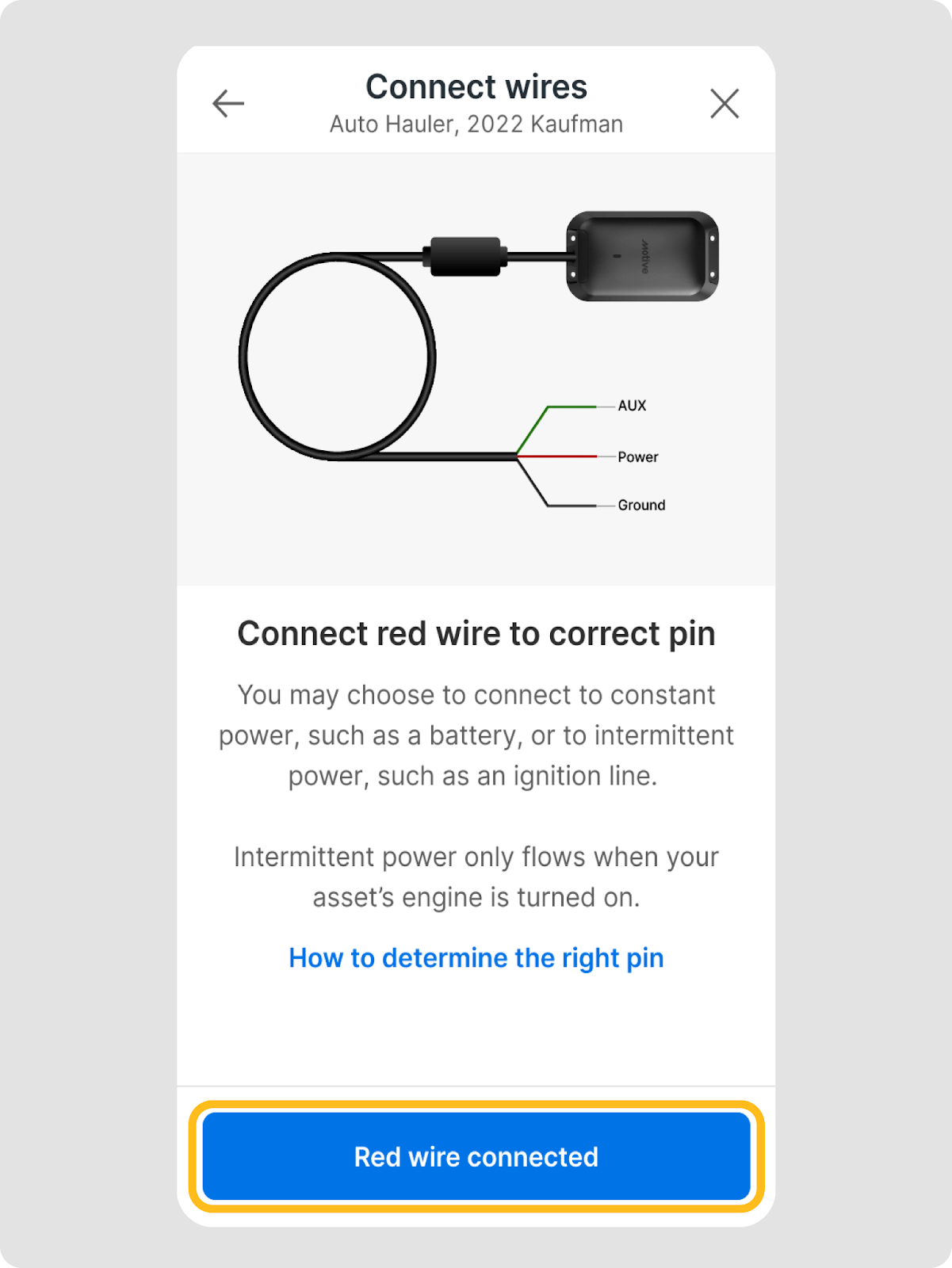

- Suivez les instructions données pour connecter le fil rouge.
- Une fois terminé, appuyez sur Fil rouge connecté.

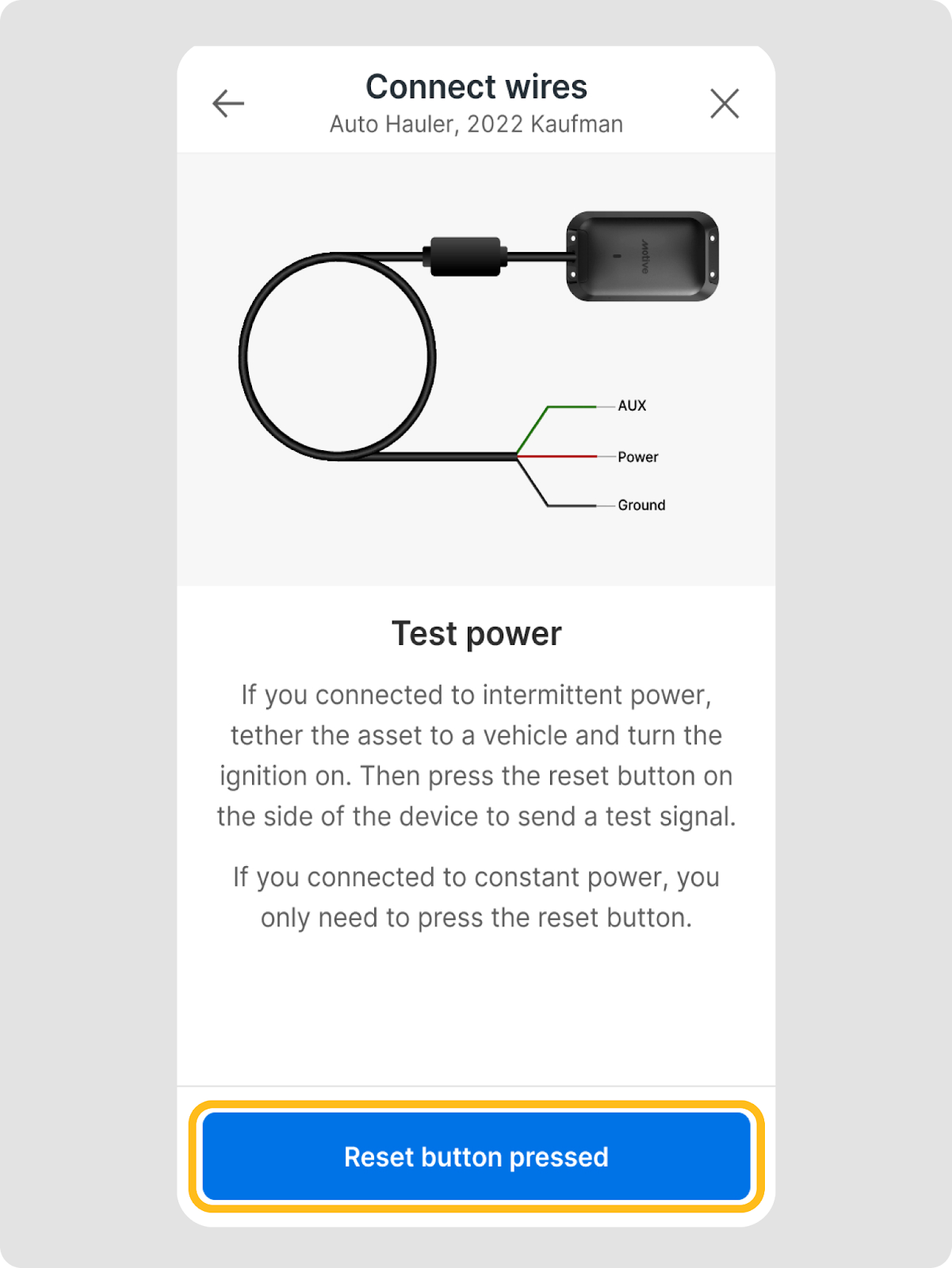

- Suivez les instructions données pour envoyer un signal de test.
| Note : Si vous êtes connecté à une alimentation constante, appuyez sur le bouton de réinitialisation. Si vous êtes connecté à une alimentation intermittente, reliez votre actif à un véhicule et mettez le contact avant d'appuyer sur le bouton de réinitialisation sur le côté de l'appareil pour envoyer un signal de test. |
- Appuyez sur Bouton de réinitialisation pressé.
- Une fenêtre contextuelle de chargement apparaît pendant que le test est en cours.
- Une fois le test terminé, une fenêtre contextuelle de confirmation apparaît avec une coche verte pour Alimentation vérifiée.
- Appuyez sur Continuer.
- Appuyez sur Configurer la ligne AUX pour configurer la ligne AUX afin de surveiller l'allumage de votre actif ou de suivre ses heures moteur. Vous pouvez également configurer la ligne AUX pour surveiller d'autres fonctions fournissant une tension.
- Nommez la ligne AUX et configurez sa logique de tension.
- Une fois terminé, appuyez sur Suivant.

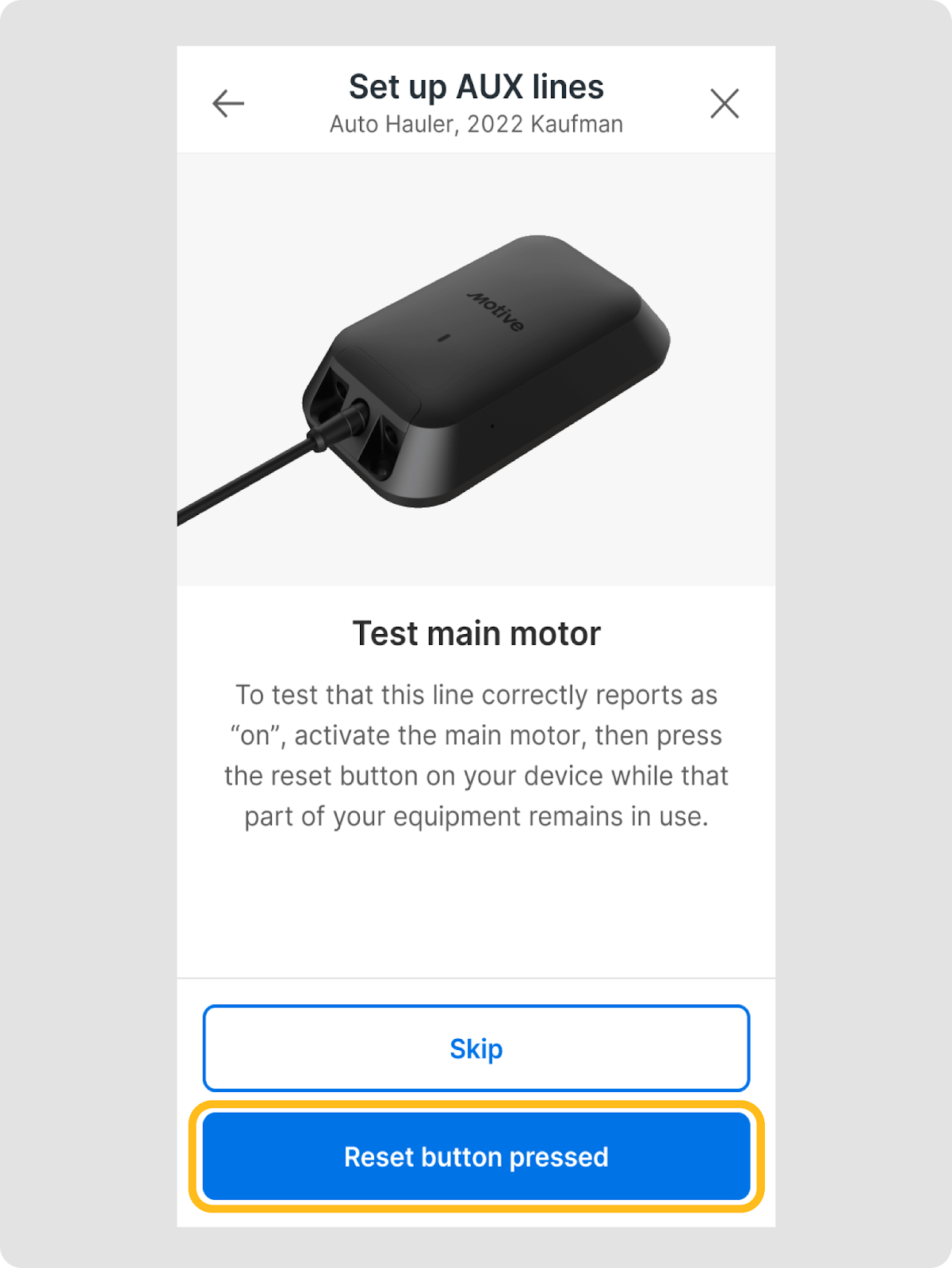

- Suivez les instructions données pour tester le moteur principal.
- Appuyez sur Bouton de réinitialisation pressé.

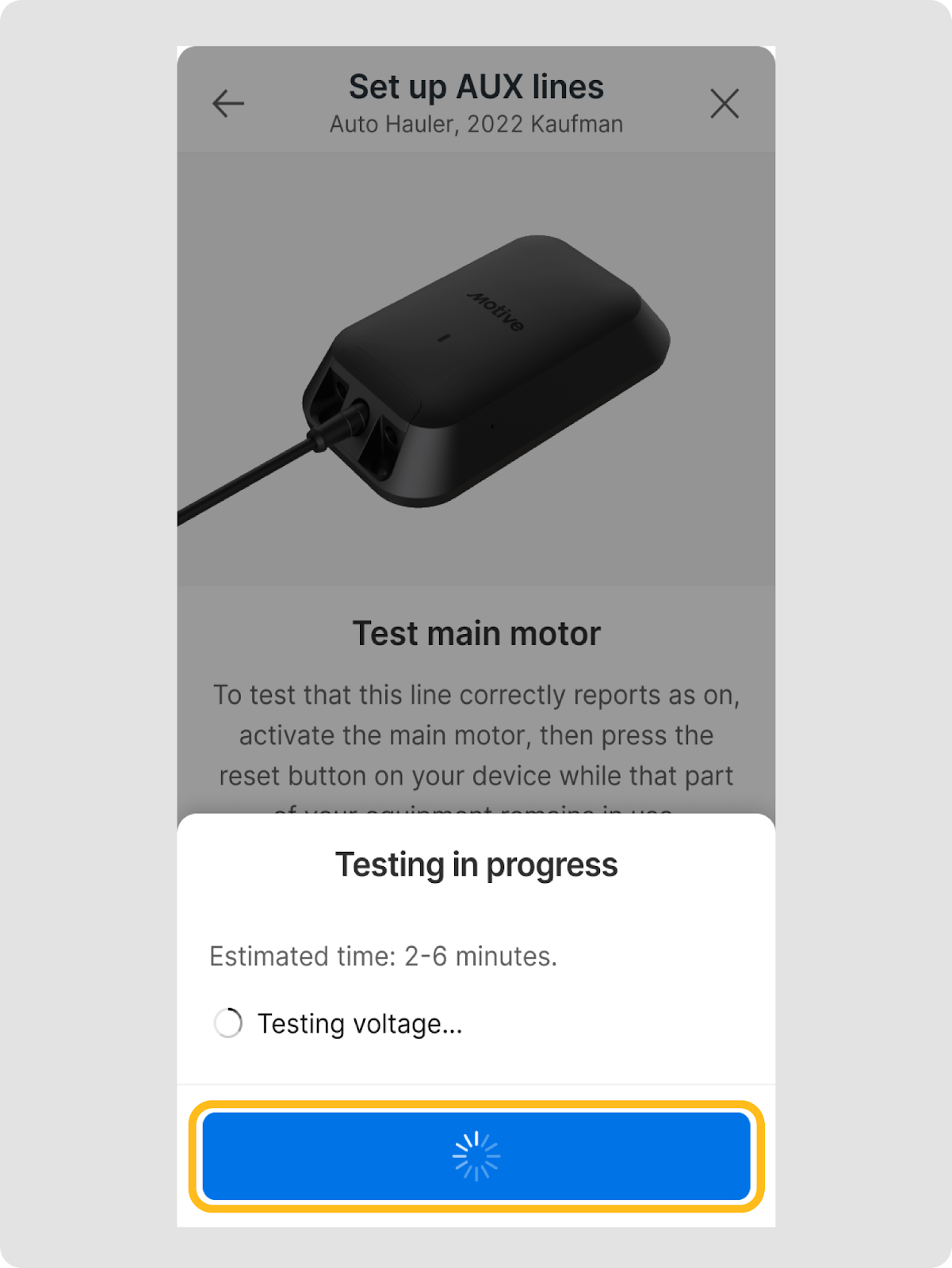

- Une fenêtre contextuelle de chargement apparaît pendant que le test est en cours.
- Une fois le test terminé, une fenêtre contextuelle de confirmation apparaît avec une coche verte pour vérification.
- Appuyez sur Continuer.
- Une fois l'installation terminée, vous pouvez consulter l'actif apparié avec votre Asset Gateway ou installer d'autres appareils.
Installation et test de l'Asset Gateway Mini avec un câble 8 fils
- Suivez les étapes ci-dessus pour Sélection et appairage d'un Asset Gateway Mini avec un actif et Montage de l'AG Mini alimenté par câble.

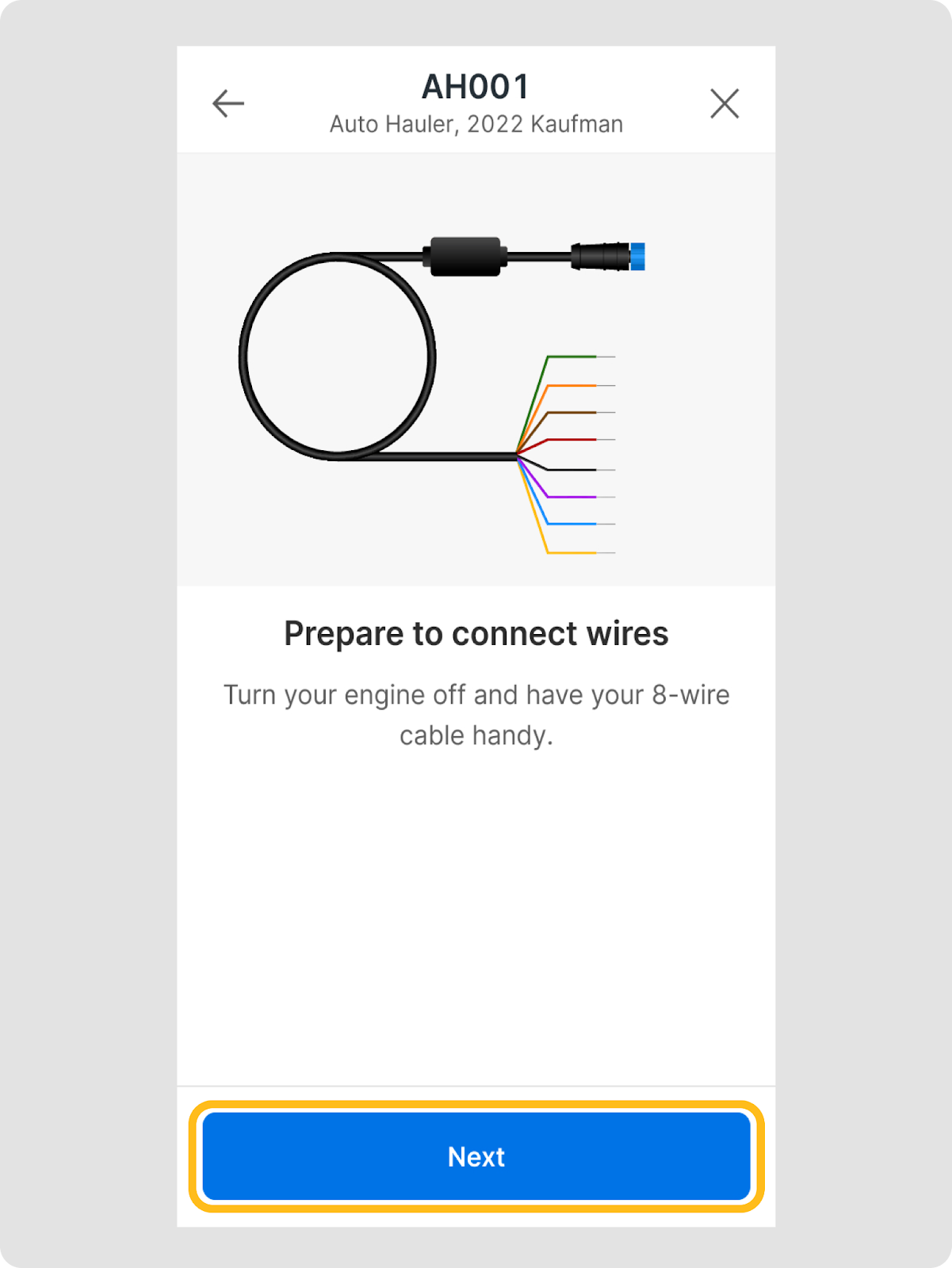

- Éteignez votre moteur. Lorsque vous êtes prêt à connecter les fils, appuyez sur Suivant.
- Suivez les instructions données pour connecter les fils à l'Asset Gateway.
- Une fois terminé, appuyez sur AG est connecté.
- Suivez les instructions données pour connecter le fil de masse.
- Une fois terminé, appuyez sur Fil de masse connecté.
- Suivez les instructions données pour connecter le fil rouge.
- Une fois terminé, appuyez sur Fil rouge connecté.
- Suivez les instructions données pour envoyer un signal de test.
| Note : Si vous êtes connecté à une alimentation constante, appuyez sur le bouton de réinitialisation. Si vous êtes connecté à une alimentation intermittente, reliez votre actif à un véhicule et mettez le contact avant d'appuyer sur le bouton de réinitialisation sur le côté de l'appareil pour envoyer un signal de test. |
- Appuyez sur Bouton de réinitialisation pressé.

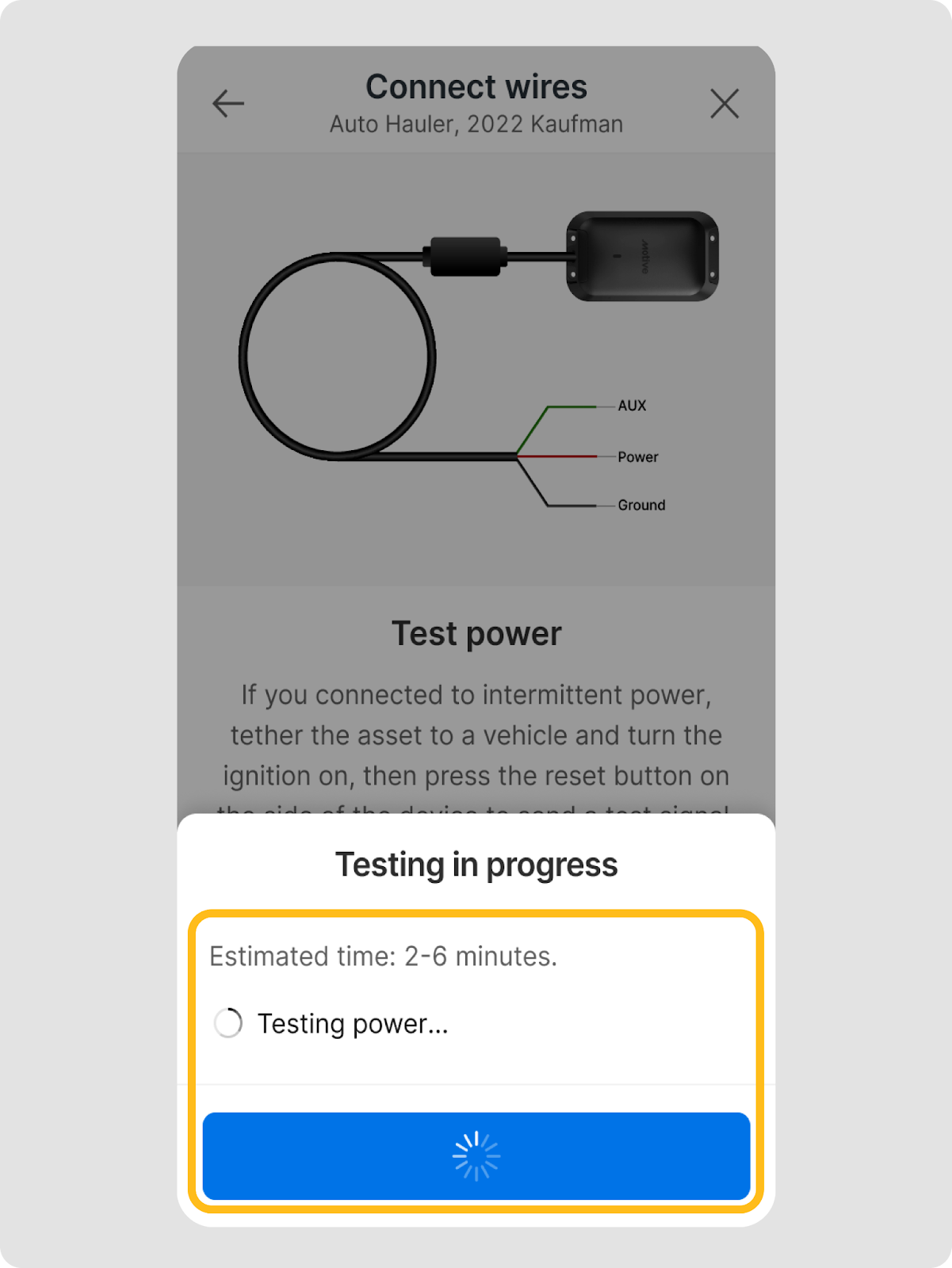

- Une fenêtre contextuelle de chargement apparaît pendant que le test est en cours.
- Une fois le test terminé, une fenêtre contextuelle de confirmation apparaît avec une coche verte pour Alimentation vérifiée.
- Appuyez sur Continuer.

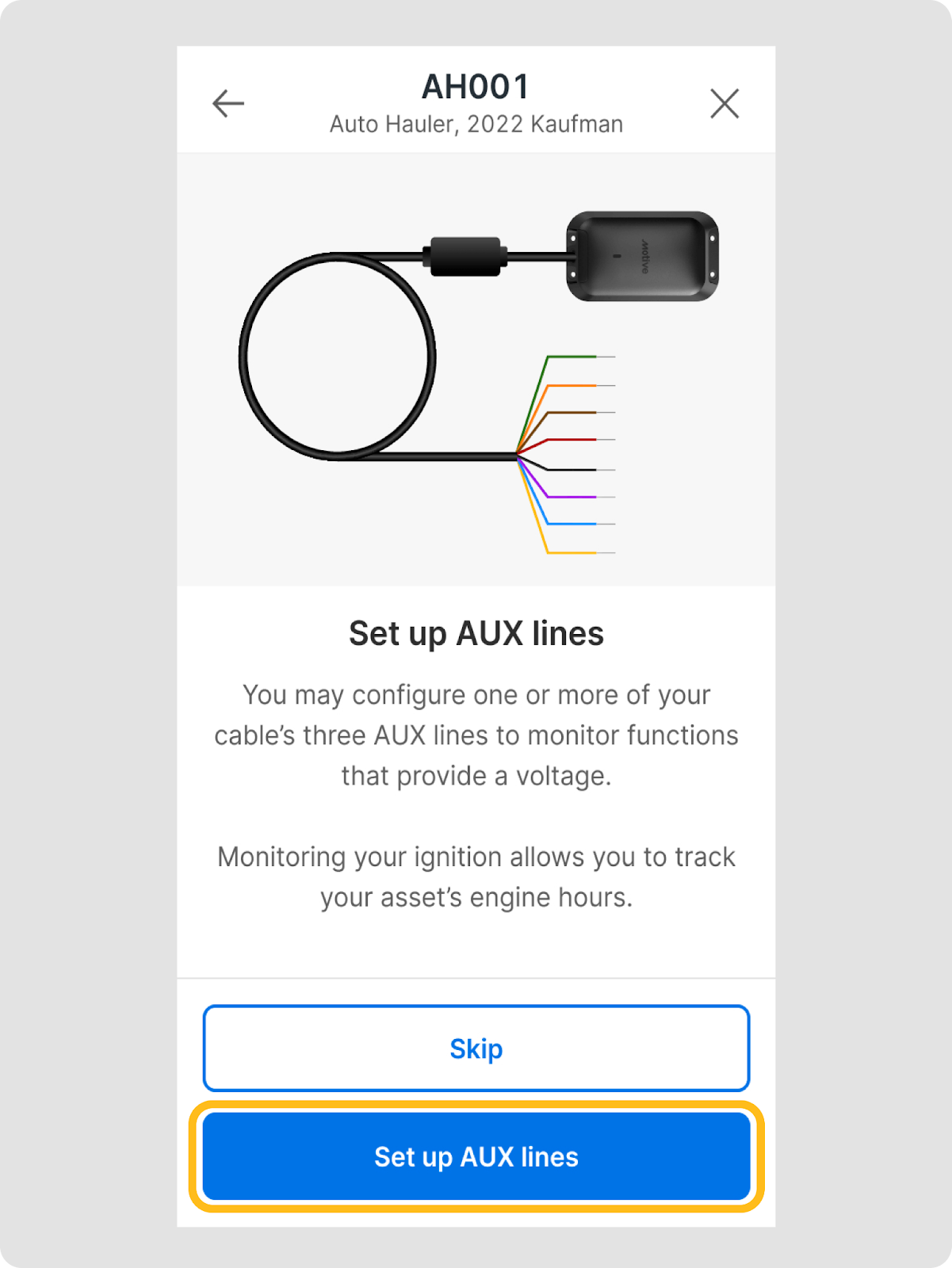

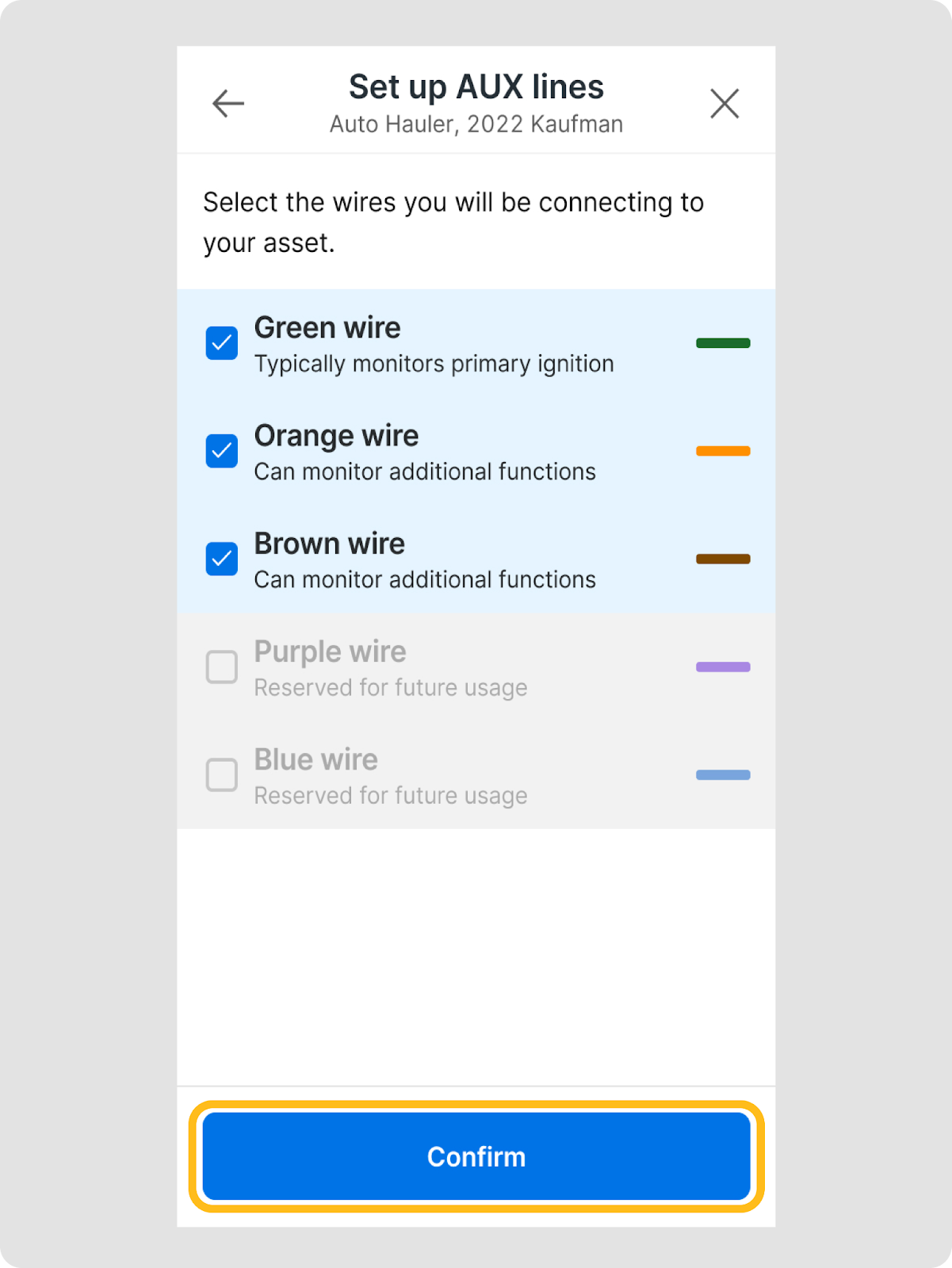

- Appuyez sur Configurer les lignes AUX pour configurer les lignes AUX afin de surveiller des fonctions fournissant une tension, telles que la surveillance de l'allumage, ce qui permet de suivre les heures moteur de l'actif.
- Cochez les cases des lignes AUX que vous souhaitez configurer et connecter à votre actif.
- Une fois terminé, appuyez sur Confirmer.

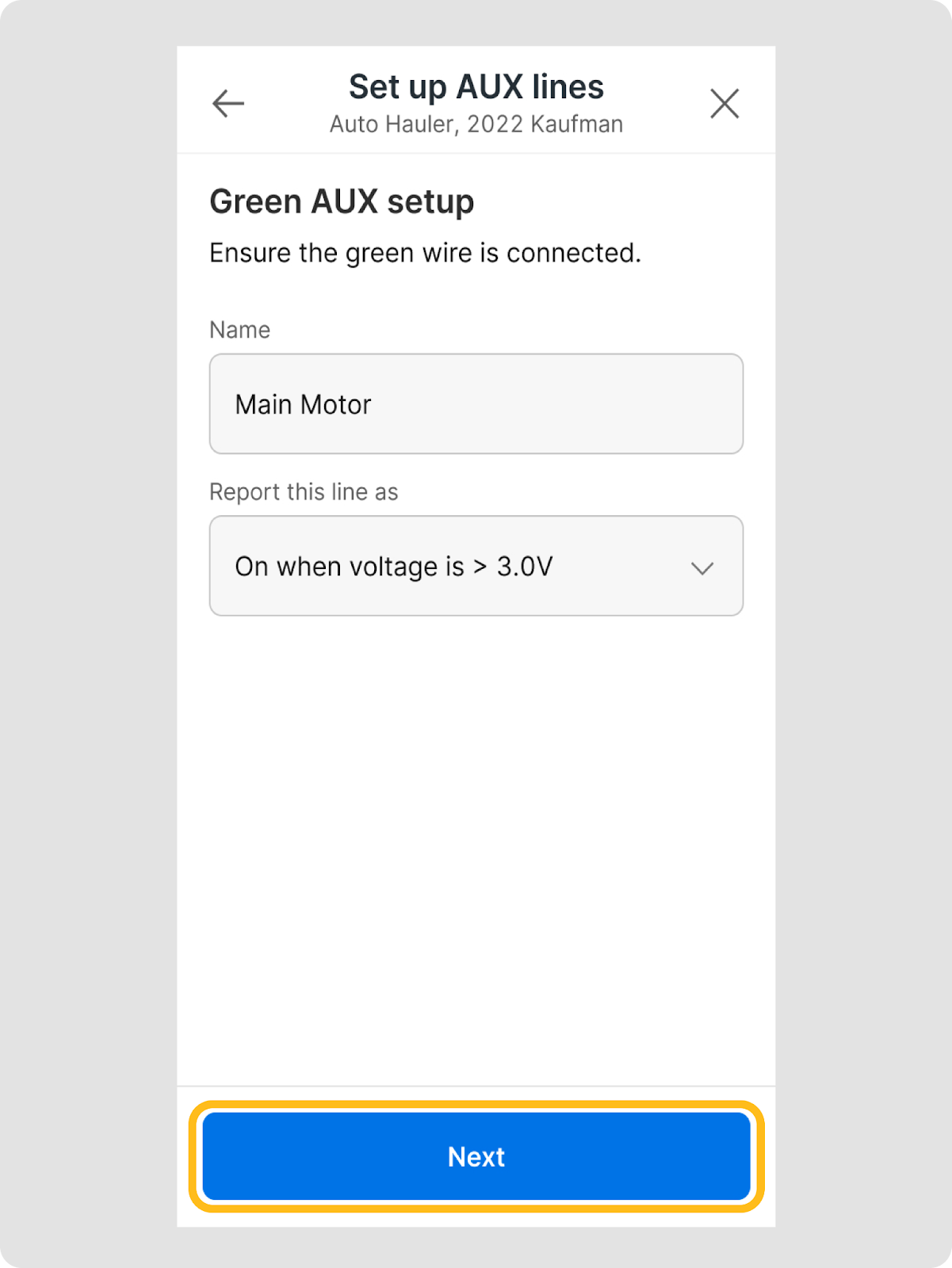

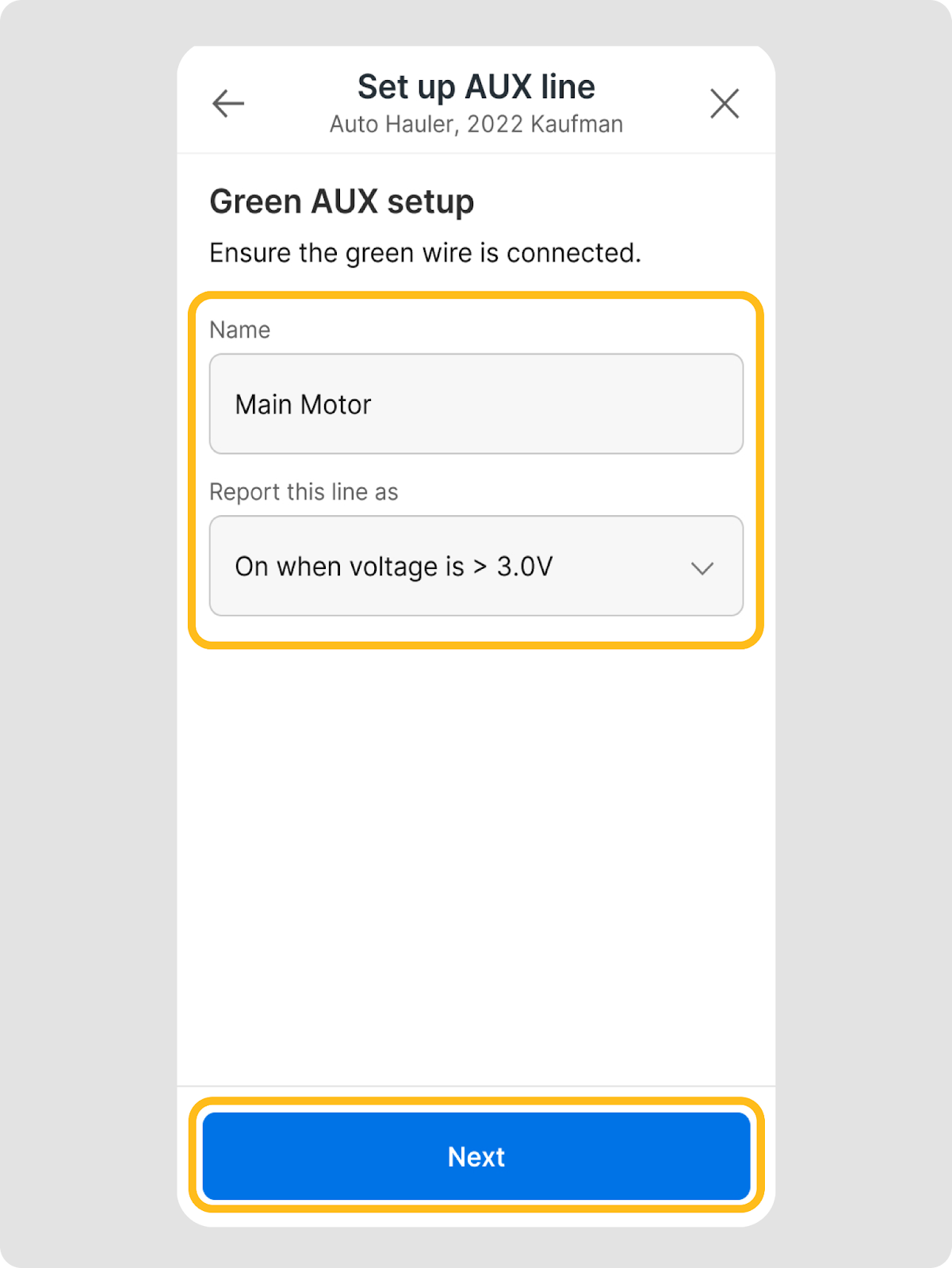

- Nommez la ligne AUX verte et configurez sa logique de tension.
- Une fois terminé, appuyez sur Suivant.

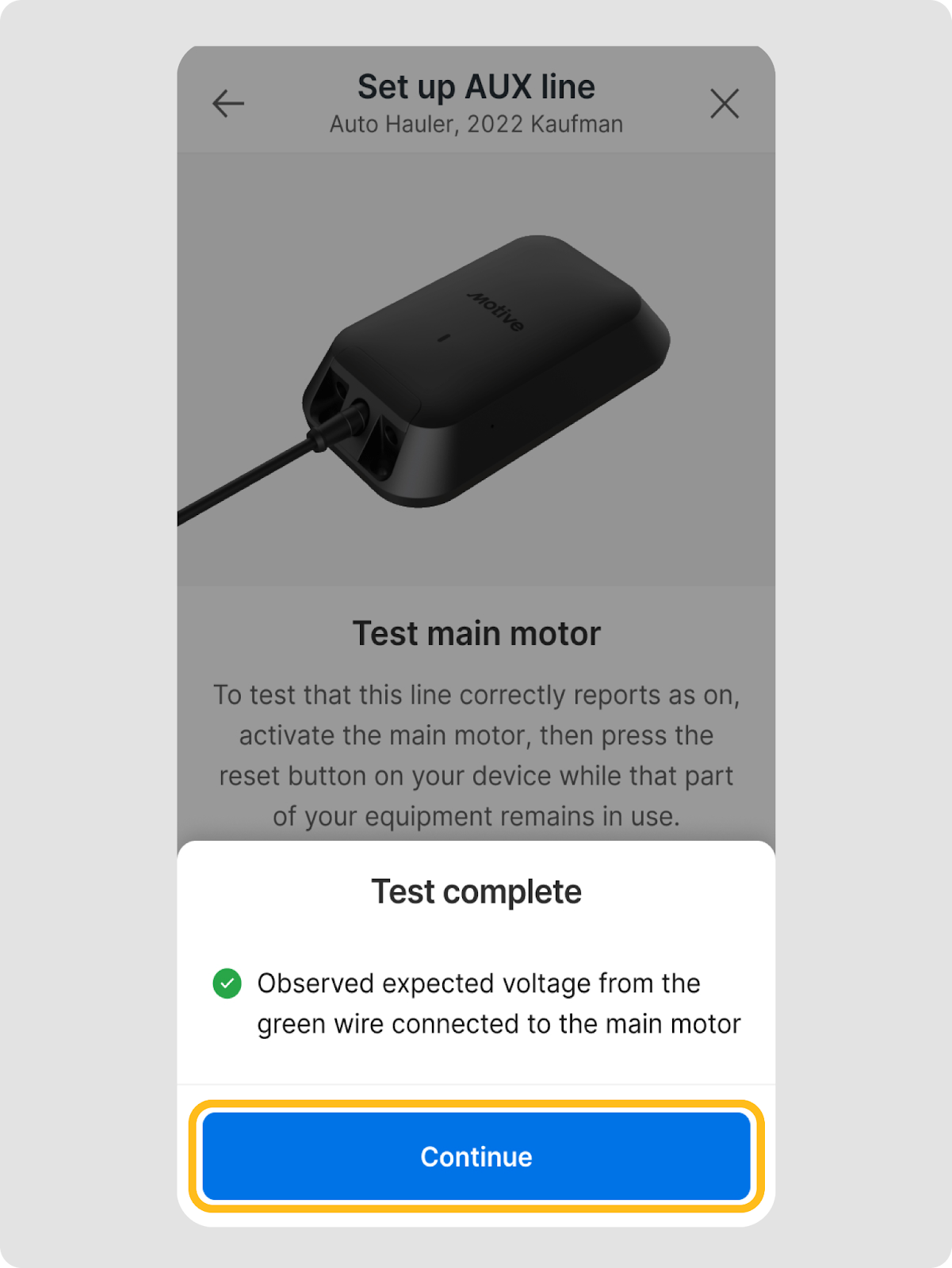

- Suivez les instructions données pour tester le moteur principal.
- Appuyez sur Bouton de réinitialisation pressé.
- Une fenêtre contextuelle de chargement apparaît pendant que le test est en cours.
- Une fois le test terminé, une fenêtre contextuelle de confirmation apparaît avec une coche verte pour vérification.
- Appuyez sur Continuer.
- Appuyez sur Continuer et suivez les étapes 17-23 ci-dessus pour configurer, connecter et tester la ligne AUX orange à toute source de tension sur votre actif.
- Appuyez sur Continuer et suivez les étapes 17-23 ci-dessus pour configurer, connecter et tester la ligne AUX marron à toute source de tension sur votre actif.
- Une fois l'installation terminée, vous pouvez consulter l'actif apparié avec votre Asset Gateway ou installer d'autres appareils.
Vérification de la réussite de l'installation de l'Asset Gateway Mini

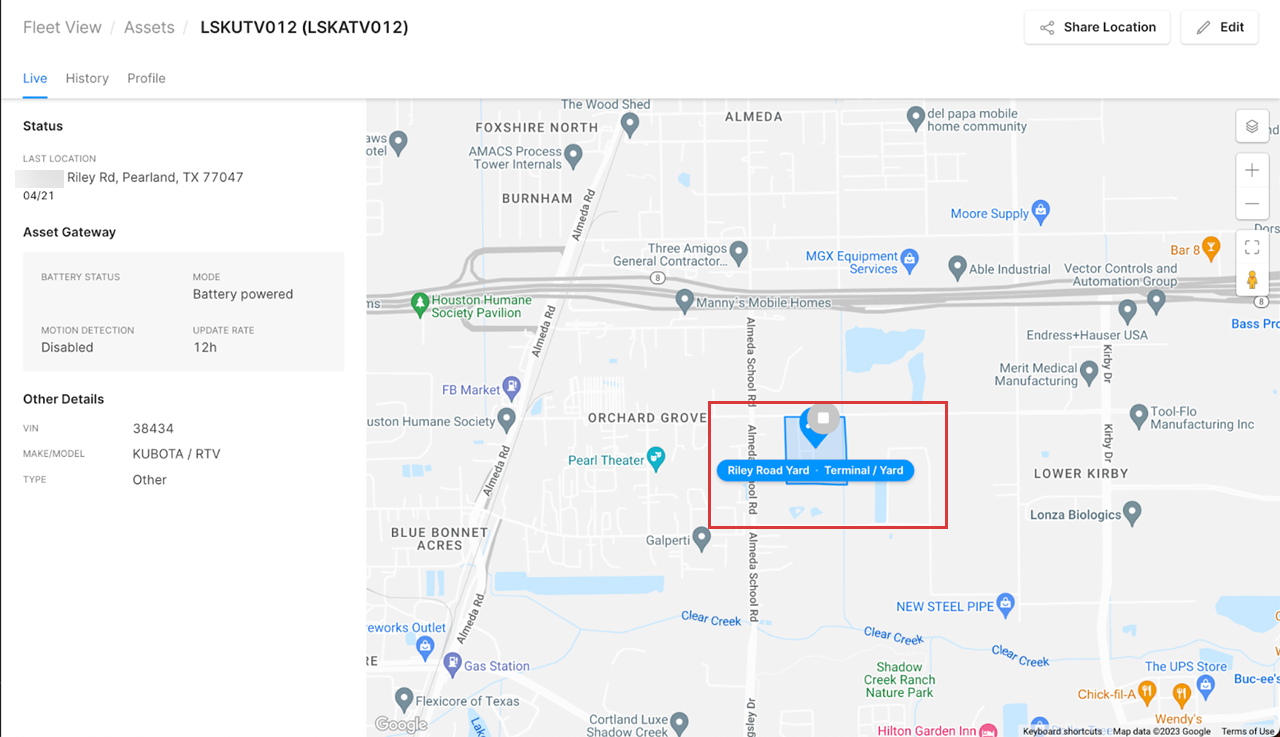

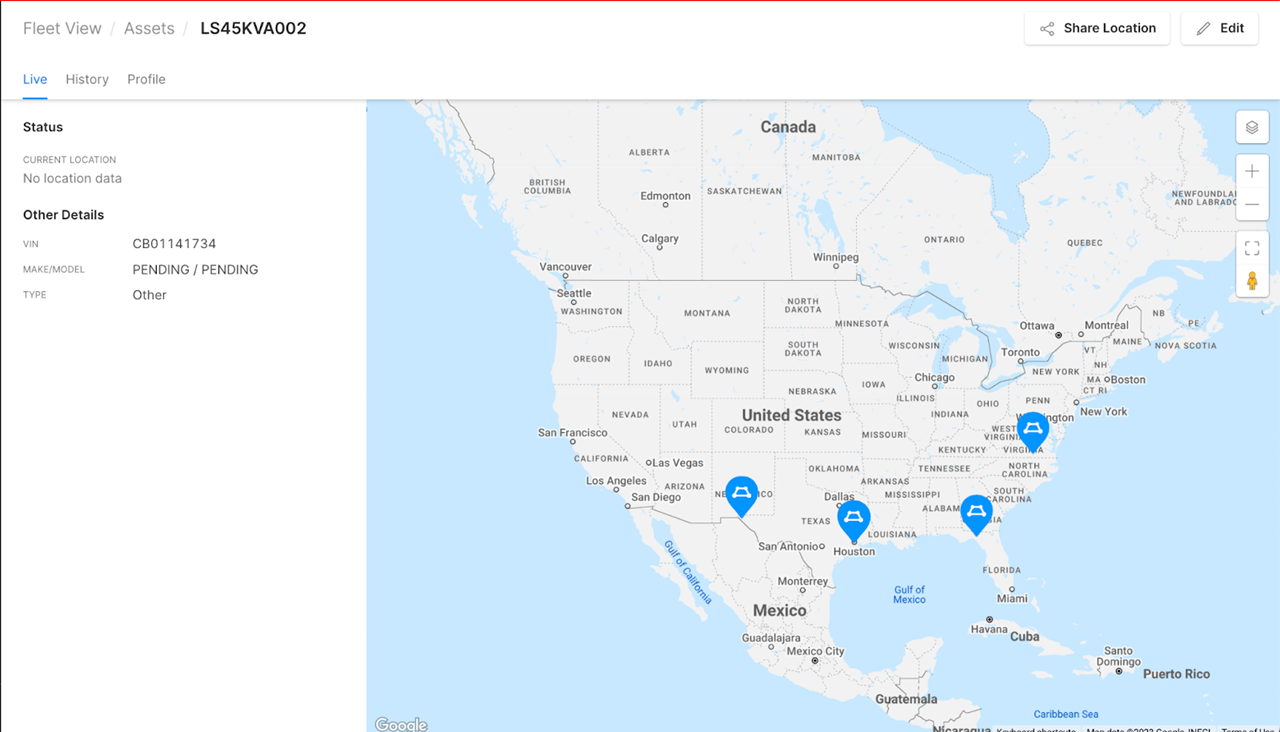

1. Sur la page en direct de l'actif, si l'Asset Gateway Mini a obtenu une position GPS, l'emplacement de l'actif s'affichera à l'écran.
2. Si vous voyez cet écran, cela signifie que l'Asset Gateway Mini a été assigné, mais recherche encore une position GPS valide.
3. Si l'Asset Gateway Mini est alimenté par câble, vous pouvez démarrer le moteur de l'actif, et s'il est à l'intérieur, sortez l'actif à l'extérieur pour que l'Asset Gateway puisse avoir une ligne de vue dégagée pour un positionnement GPS. Attendez encore 15 à 30 minutes, et vous devriez voir l'emplacement GPS apparaître sur votre tableau de bord.
