Introduction
Les Capteurs Environnementaux de Motive vous permettent de gérer et de surveiller la température des conteneurs frigorifiques de votre flotte sur la route. L'installation de Passerelle Équipement de manière à ce qu'elle soit alignée avec les Capteurs Environnementaux est indispensable pour tirer le meilleur parti des deux dispositifs.
Étapes : Installer la Passerelle Équipement pour les Capteurs Environnementaux
Remarque : Dans le cadre de l'utilisation du Capteur Environnemental, la Passerelle Équipement DOIT être alimenté par le câble Motive 4020.
Monter la Passerelle Équipement
1. Commencez par trouver un emplacement adéquat dans la remorque frigorifique pour y installer la Passerelle Équipement.

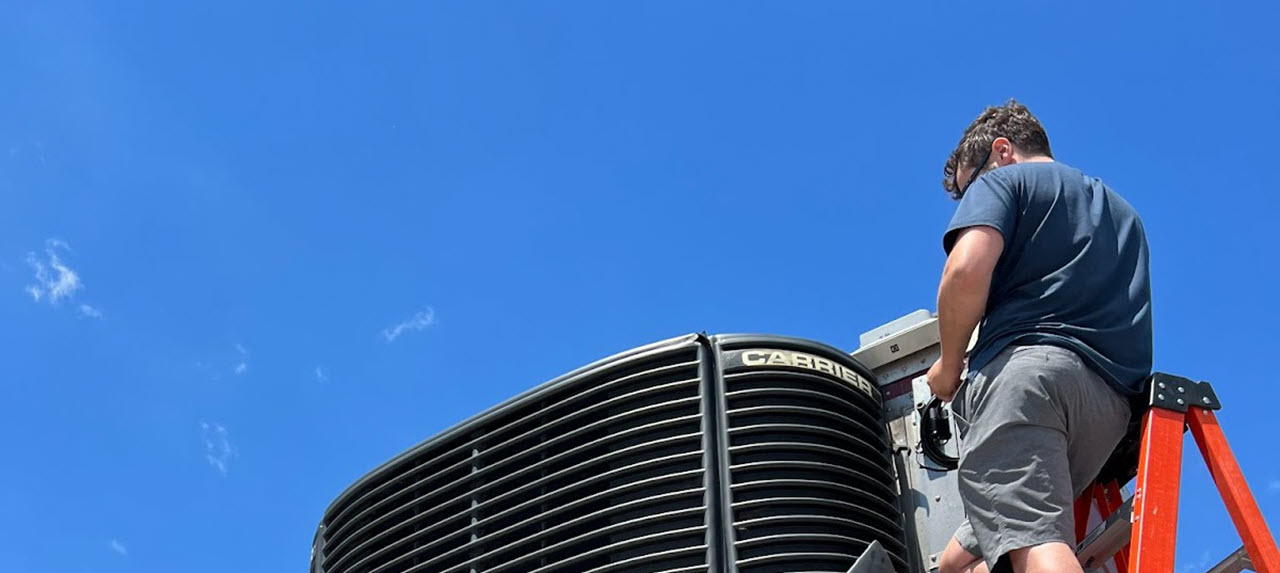

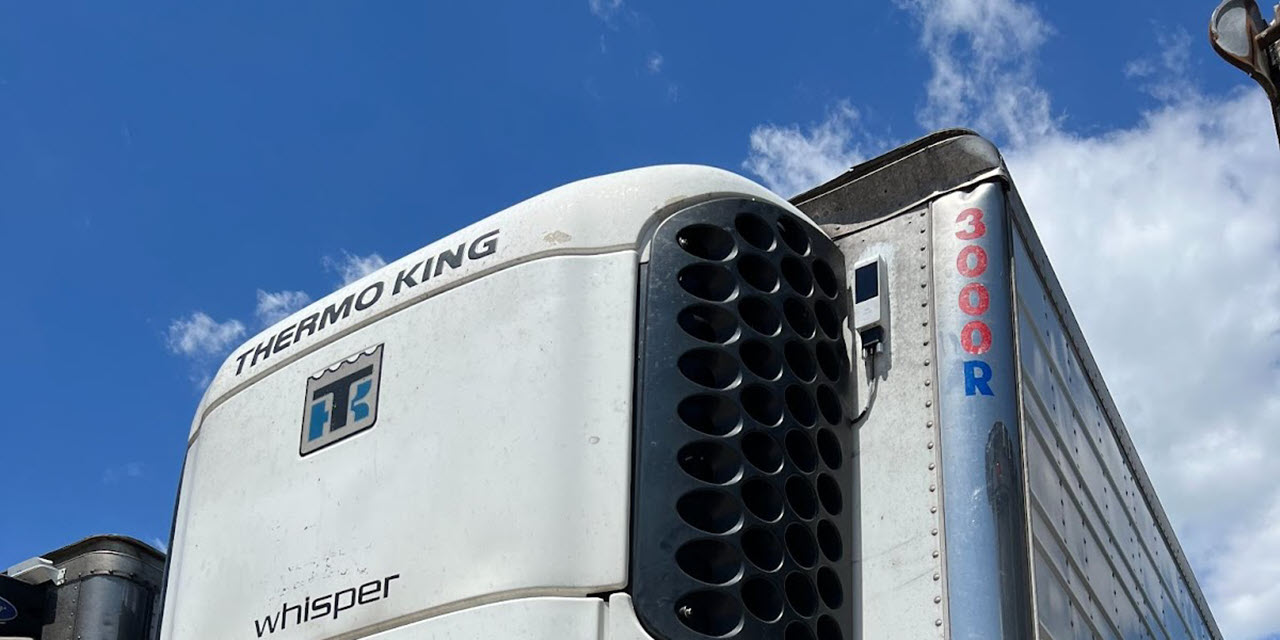

Idéalement, la Passerelle Équipement doit être installée face au soleil pour une alimentation solaire optimale, soit sur le conteneur frigorifique lui-même, soit sur le côté avec le support à angle fourni (s'il y a des obstructions comme un échappement).

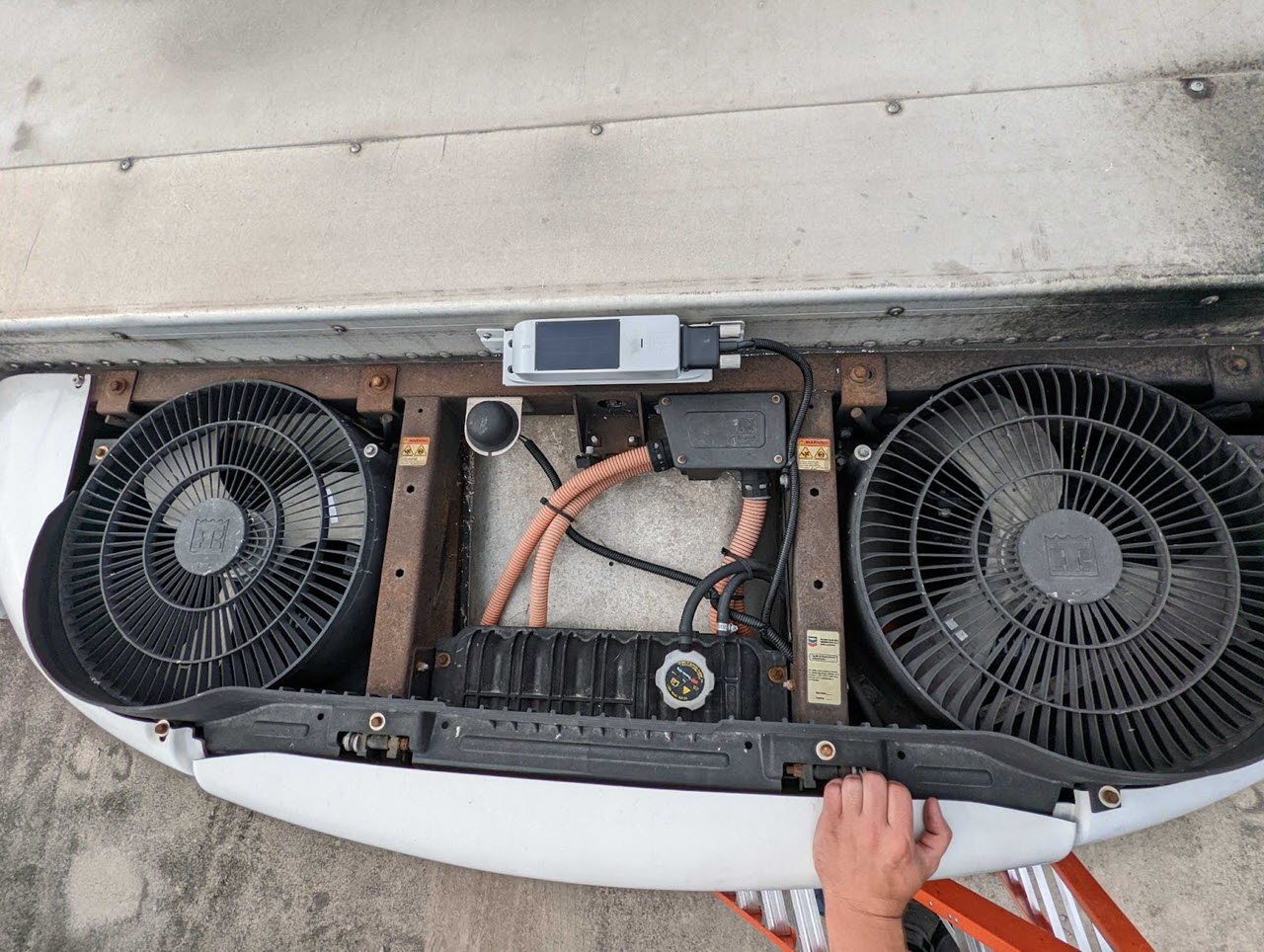

Remarque : N'installez pas la Passerelle Équipement trop près de l'échappement du conteneur frigorifique car l'air sortant l'endommagerait. Optez plutôt pour un emplacement à côté du frigorifique, sur la cloison de la remorque. Vous trouverez ci-dessous quelques emplacements d'installation potentiels.
2. Utilisez les vis fournies dans le kit de la Passerelle Équipement et montez la Passerelle Équipement sur la remorque frigorifique. Si vous avez des questions, veuillez vous reporter à notre vidéo d'installation de la Passerelle Équipement.
3. Installez les supports horizontaux à l'aide d'une plaque de montage/support solaire et retirez l'étiquette autocollante solaire détachable après l'installation.
4. Consignez le numéro de série de la Passerelle Équipement, car vous en aurez besoin pour l'attribuer au Capteur Environnemental. Ce numéro se trouve soit sur le côté de l'unité Passerelle Équipement, à côté du connecteur DB15 où le câble se branche, soit sur le côté de la boîte d'emballage.
Remarque : Si la Passerelle Équipement doit être installé sur un côté, montez-le du même côté que le panneau de commande du frigorifique, de façon à ce que le câble 4020 puisse être dissimulé à l'intérieur du frigorifique pour éviter toute manipulation illicite et atteindre la source d'alimentation.
Connecter la Passerelle Équipement à une source d'alimentation

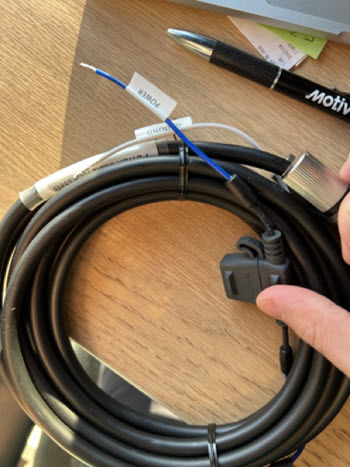

1. Connectez le câble 4020 à la Passerelle Équipement. Le câble 4020 compte deux points de raccordement : Power et Ground.
2. Une fois que la Passerelle Équipement a été montée et qu'une extrémité du câble 4020 a été raccordée au connecteur DB15, acheminez le câble discrètement à travers l'unité frigorifique pour protéger les câbles contre toute tentative de sabotage.
3. Pour acheminer le câble discrètement, coupez le fusible relié au fil Power et raccordez le fusible (avec une épissure bout-à-bout) une fois que le câble aura été acheminé jusqu'au panneau de commande du frigorifique.
Remarque : Afin de recevoir des relevés de température constants et d'éviter un drain parasite lorsque le conteneur frigorifique n'est pas en service, nous préconisons que la Passerelle Équipement soit installée sur la source d'alimentation du commutateur d'allumage. Les instructions d'installation peuvent varier en fonction de la marque et du modèle de l'unité frigorifique. Si vous avez des questions, veuillez contacter votre concessionnaire local Carrier ou Thermo King.
Installation pour Thermo King

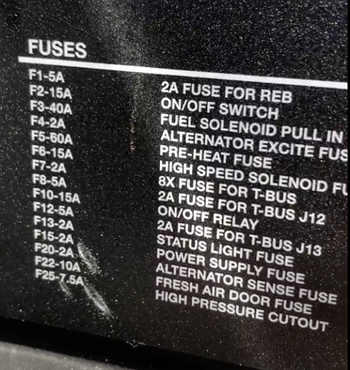

Nous recommandons de brancher la Passerelle Équipement sur la source d'alimentation du commutateur d'allumage. Celle-ci se trouve normalement à l'emplacement du fusible F10 (généralement appelé relais marche/arrêt) dans la boîte à fusibles.
1. Testez cet emplacement à l'aide d'un multimètre pour vous assurer que cet emplacement de fusible lit entre 9 V et 32 V lorsque le conteneur frigorifique est sous tension et lit < 9 V lorsque le conteneur frigorifique est éteint pour vous assurer d'avoir localisé la source d'alimentation du commutateur d'allumage.
2. Assurez-vous que l'extrémité de mise à la terre est correctement raccordée et reliée à la terre sur CHASSIS GROUND pour finaliser l'installation.
Installation pour Carrier

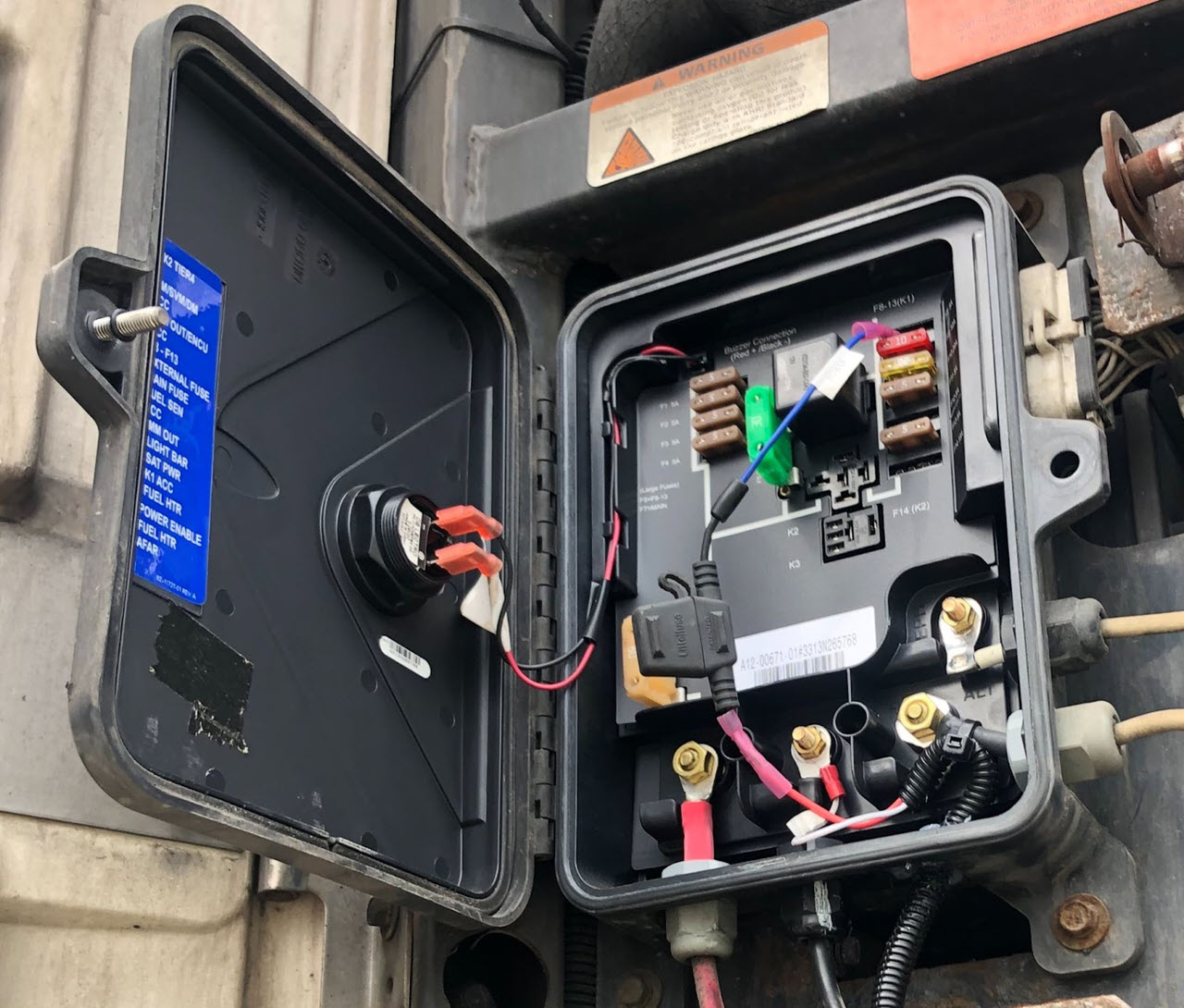

Pour les unités Carrier, nous recommandons que le câble d'alimentation soit branché au connecteur SATPWR, qui servira de source d'alimentation uniquement lorsque le Conteneur frigorifique est en marche. Le connecteur SATPWR se trouve généralement sous le panneau de commande du Conteneur frigorifique ou dans la boîte à fusibles.
1. Testez cet emplacement à l'aide d'un multimètre pour vous assurer que cet emplacement de fusible lit entre 9 V et 32 V lorsque le conteneur frigorifique est sous tension et lit < 9 V lorsque le conteneur frigorifique est éteint pour vous assurer d'avoir localisé la source d'alimentation du commutateur d'allumage.
2. Assurez-vous que l'extrémité de mise à la terre est correctement raccordée et reliée à la terre sur CHASSIS GROUND pour finaliser l'installation.
Remarque : L'emplacement du raccordement du SATPWR et de la mise à la terre variera en fonction de la marque, du modèle et de l'état de votre frigorifique.
3. Une fois l'alimentation et la mise à la terre ont été correctement installées, vous devriez recevoir une alimentation directe à partir du câble et de la remorque frigorifique.
4. Si votre Passerelle Équipement a déjà été attribuée, vous devrez effectuer une deuxième vérification en vous rendant sur votre Tableau de Bord de l'Administrateur de Flotte et en examinant le mode de fonctionnement actuel de la Passerelle Équipement.
5. Si vous n'avez pas encore attribué votre Passerelle Équipement, notez le numéro de série de la Passerelle Équipement sur l’appareil puis accédez au Tableau de Bord de l'Administrateur de Flotte ou à votre Application de Flotte de Motive pour attribuer votre Passerelle Équipement.
6. Si le conteneur frigorifique est éteint et qu'il affiche un câble raccordé, et si le conteneur frigorifique est allumé et qu'il affiche une alimentation par câble, cela signifie que l'installation a été réalisée correctement et que vous êtes en mesure d'installer, de raccorder et d'appairer vos Capteurs Environnementaux.
