Guía de Instalación: Cable 3010/3015/3017/3018 para OBD II

Audiencia	Instaladores, Administradores de Flota, Gerentes de Flota
Aplica a	Cable OBD II



Introducción

A las flotas se les proporciona cables para instalar el Vehicle Gateway de manera segura. Por favor, lea este artículo para instalar el cable 3010/3015/3017/3018 exitosamente.



Requisitos de instalación: Cable 3010/3015/3017/3018

• Cable 3010/3015/3017/3018

¿Qué hay en la caja?

• Motive Vehicle Gateway
• Manual de instalación
• Cinchos de Seguridad
• Tiras Adhesivas
• Paño de alcohol

Herramientas

• Barra de palanca de plástico
• Juego de dados
• Destornilladores
• Herramienta para cortar el exceso de bridas/cinchos de seguridad
• Destornillador (el tamaño de la punta puede variar dependiendo del fabricante)

Pasos: Instalación del Cable 3010/3015/3017/3018

Nota: Antes de empezar el proceso de instalación, asegúrese de lo siguiente: El vehículo está estacionado con el freno de mano puesto y la llave retirada de la ignición. El motor está apagado. El interruptor de alimentación principal (si está disponible) está apagado.

Nota: Elija la ubicación para instalar el Vehicle Gateway: Idealmente, se debería colocar en la parte superior del tablero. Alternativamente, se puede instalar debajo del tablero para una configuración discreta. En caso de una instalación discreta, asegúrese de no tener ninguna placa de metal ni cableado de alta tensión cerca.

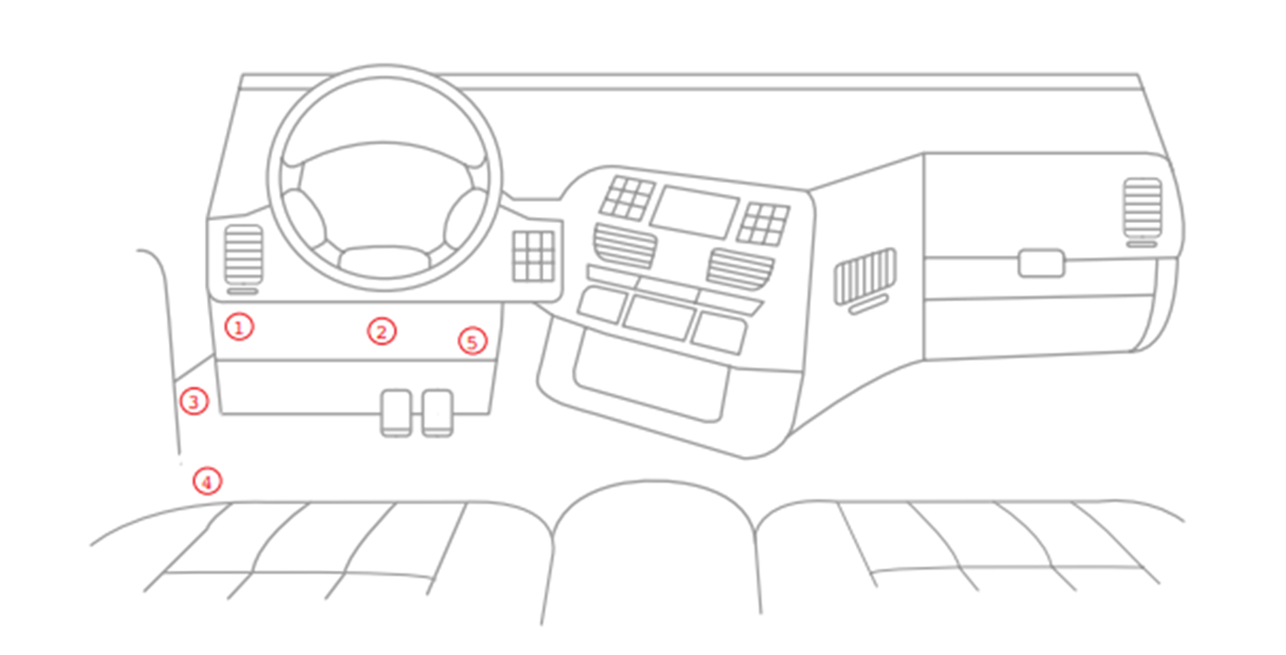

1. Ubique el puerto OBD-II en su vehículo. Generalmente, se encuentra debajo de la columna del volante o debajo del panel del tablero del pasajero.

Nota: Los números en la imagen anterior indican las ubicaciones más probables del puerto de diagnóstico

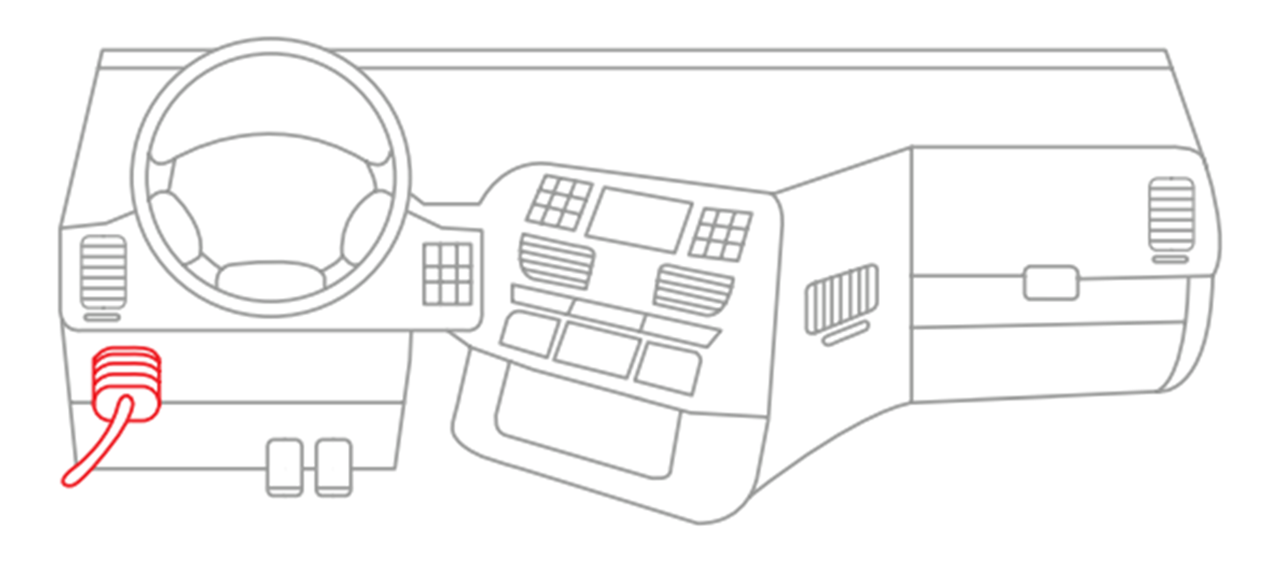

2. Conecte el extremo OBD-II del cable de Motive al puerto OBD-II del vehículo.

• Para el cable 3015: Conecte directamente el extremo OBD-II del cable de Motive al puerto OBD-II de su vehículo.
• Para el cable 3017/3018: Retire el puerto de diagnóstico OEM de su receptáculo en el tablero. Enchufe el extremo macho del cable de Motive al puerto de diagnóstico retirado, luego instale el extremo hembra del cable de Motive en el lugar del puerto de diagnóstico OEM.

Nota: No conecte el cable al puerto de diagnóstico del vehículo todavía. Primero, asegúrese que tenga espacio para el Vehicle Gateway y los cables.

•

3. Asegúrese de que haya suficiente espacio para el Vehicle Gateway y los cables. Pase los cables de manera ordenada y use los cinchos de seguridad proporcionados para asegurarlos, evitando pellizcos para prevenir daños.
4. Conecte el conector de 15 pines al Vehicle Gateway.

5. Conecte el conector de 15 pines al Vehicle Gateway y asegure el conector de 15 pines al Vehicle Gateway usando los tornillos de mano.
6. Asegúrese de que el logotipo del Vehicle Gateway esté orientado hacia el cielo y no esté bajo metales pesados para evitar el bloqueo del GPS.

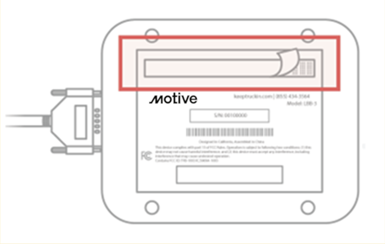

7. Limpie con los paños de alcohol. Coloque el Vehicle Gateway con tiras adhesivas, logotipo hacia arriba, evitando metales pesados.

8. Use los cinchos de seguridad para asegurar el Vehicle Gateway debajo del volante, asegurándose que no obstruya los pedales.
9. Conecte el puerto de serie al Vehicle Gateway. Encienda su vehículo. Las luces LED del Vehicle Gateway deberían encenderse en aproximadamente un minuto.
10. La luz LED izquierda se pondrá verde al conectar con el GPS exitosamente, mientras que la luz LED derecha parpadeará en rojo cuando el motor esté en marcha.

Nota: El rendimiento del GPS puede verse afectado si el Vehicle Gateway no está colocado mirando hacia fuera del vehículo hacia el cielo.
