Guía de instalación: Cable 3030/3031/3034 para Volvo & Mack

    Audiencia Instaladores, Administradores de flota, Gerentes de flota
    Aplica a Cable 3034



    Introducción

    El Vehicle Gateway Motive se instala después de la instalación de los cables proporcionados. Asegúrese de seguir los pasos mencionados en este artículo para una instalación exitosa del cable 3034.

    Requisitos de Instalación: Cable 3034

    ¿Qué incluye la caja?

    • Cable 3034
    • Manual de instalación
    • Motive Vehicle Gateway
    • Cinchos de seguridad
    • Paño con alcohol

    Herramientas Requeridas

    • Barreta de plástico
    • Juego de llaves de tubo
    • Destornilladores
    • Llaves Torx
    • Herramienta para cortar cinchos de seguridad

    Pasos: Instalación del Cable 3034

    Nota: Antes de empezar el proceso de instalación, asegúrese de lo siguiente:

    • El vehículo está estacionado con el freno de mano puesto y la llave retirada de la ignición.
    • El motor está apagado.
    • El interruptor de alimentación principal (si está disponible) está apagado.

    Nota: Elija la ubicación para instalar el Vehicle Gateway:

    • Idealmente, se debería colocar en la parte superior del tablero.
    • Alternativamente, se puede instalar debajo del tablero para una configuración discreta.
    • En caso de una instalación discreta, asegúrese de no tener ninguna placa de metal ni cableado de alta tensión cerca.

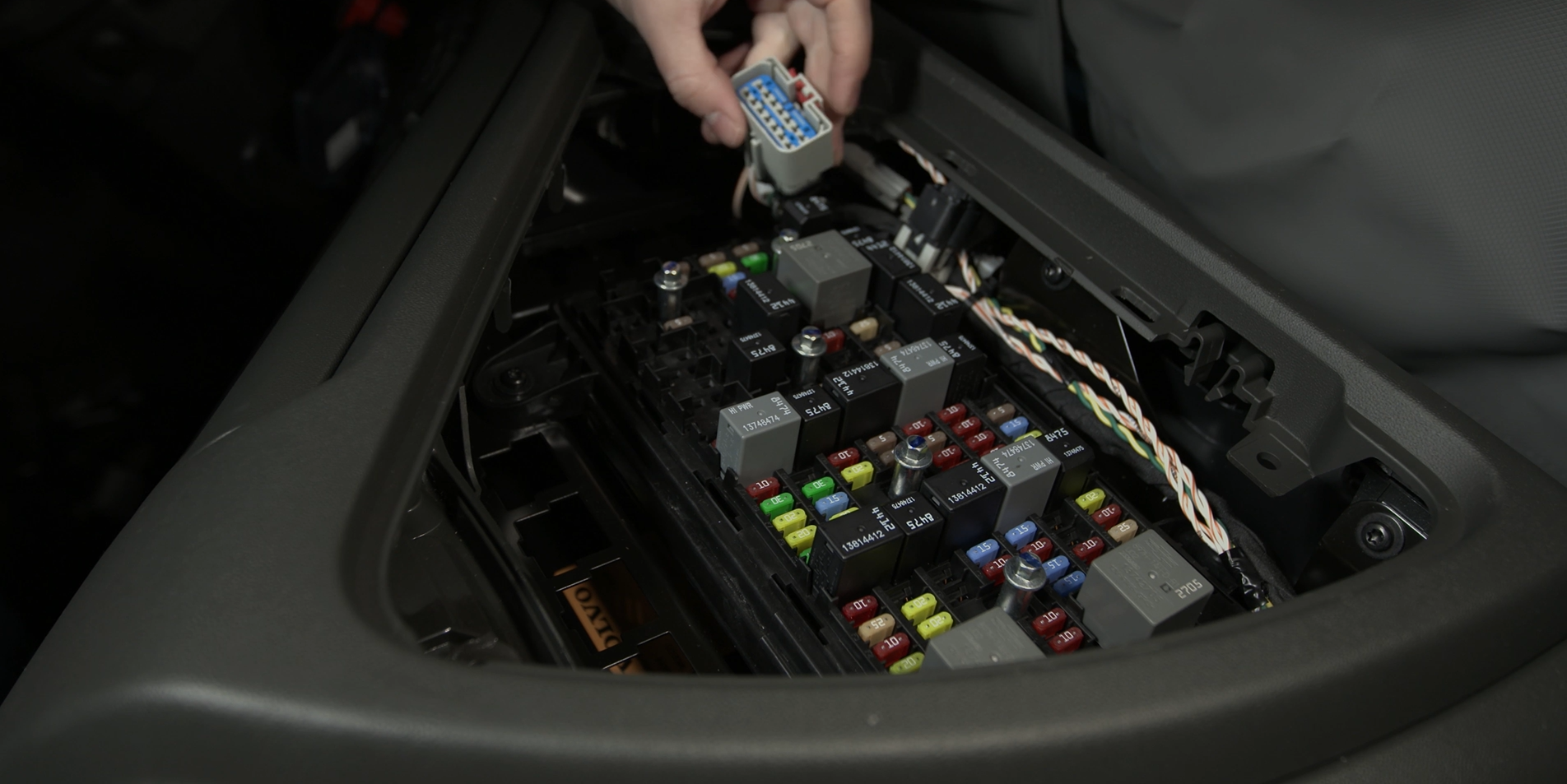

    1. Para conectar el cable 3034 de Motive, primero retire el panel de fusibles en el lado central derecho del tablero, cerca del volante. Para vehículos con un conector RP1226, utilice el cable 3035.


    2. Hay dos conectores J1939 idénticos (DL1 y DL3) en la consola central. Identifique y conecte al conector J1939 etiquetado como DL1J1939, evitando el DL3J1939.


    Nota: No conecte aún el cable 3034. Primero, asegúrese de tener suficiente espacio para el Gateway de Vehículo y la ruta del cable, ya sea que esté instalado debajo o sobre el tablero.

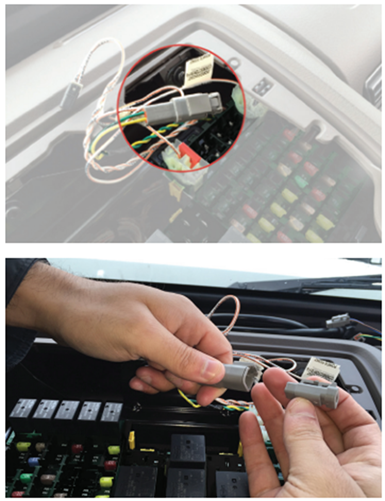

    3. Desconecte la resistencia terminal del conector de bus J1939 DL1 y no descarte el resistor.

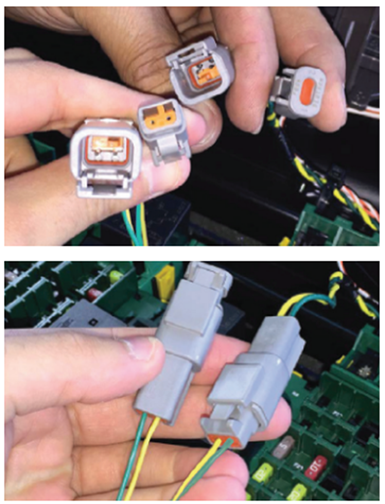

    4. Conecte el extremo hembra del cable Motive 3034 al extremo macho del conector de bus J1939 del camión, donde se encontraba previamente la resistencia terminal.
    5. Luego, conecte el resistor de terminación al extremo macho del cable Motive.

    Nota: Asegúrese de que la resistencia terminal esté correctamente conectada, ya que una instalación incorrecta puede causar fallos en el camión.

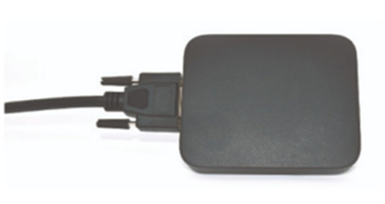

    6. Conecte el puerto serial al Vehicle Gateway y ajuste los tornillos a mano.

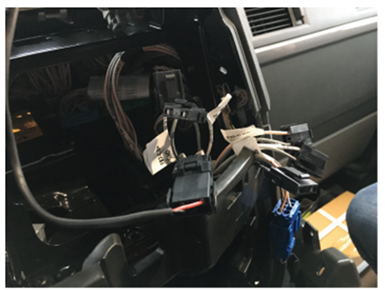

    7. Pase el cable de alimentación hacia el panel frontal del tablero.

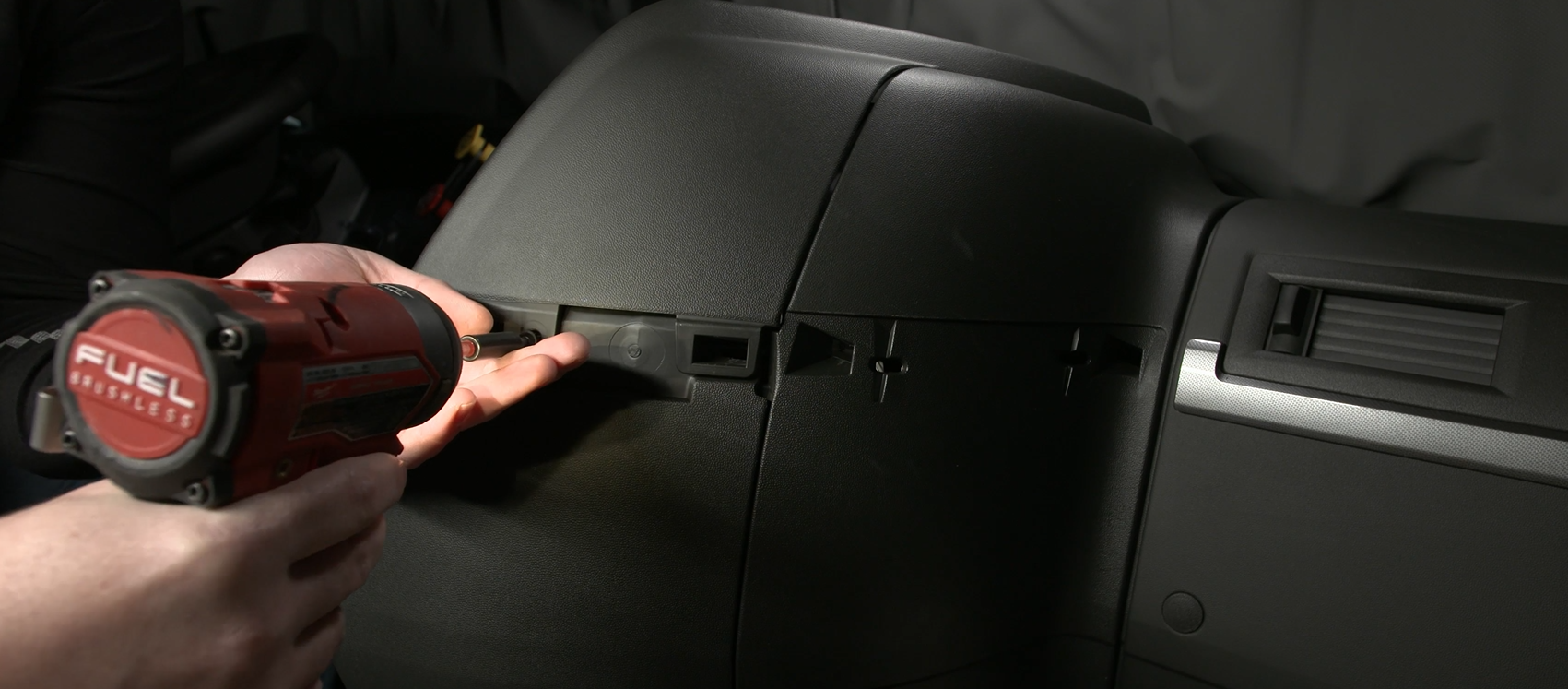

    8. Luego, retire el panel frontal del tablero para acceder al conector abierto de la batería . Comience despegando el borde, retire los tornillos y luego quite los paneles superior e inferior.

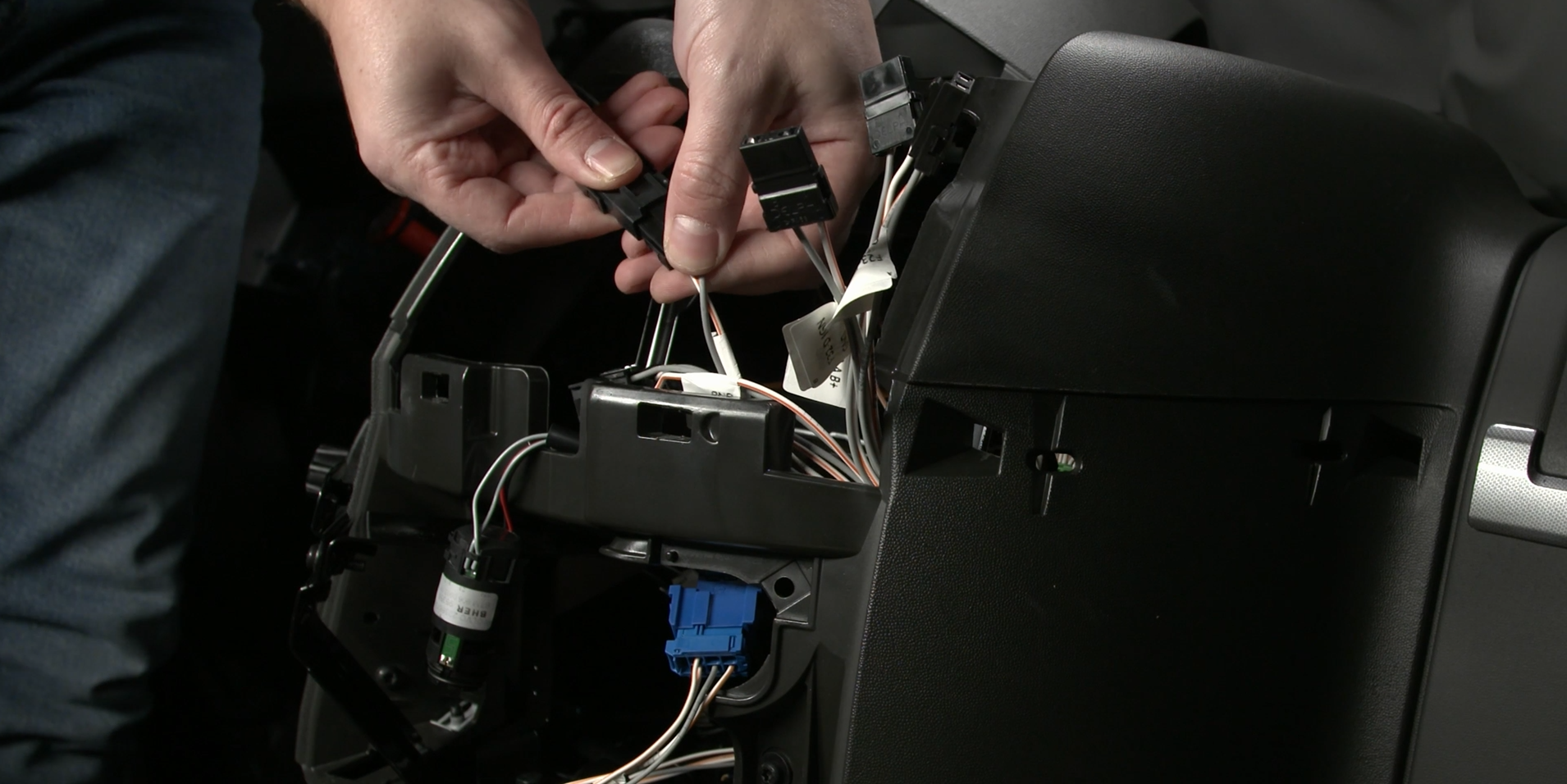

    9. Ubique un conector de alimentación de la batería etiquetado como "Tierra B mas".
    10. Pase el cable Motive de alimentación a través de este conector de alimentación de la batería y conéctelo

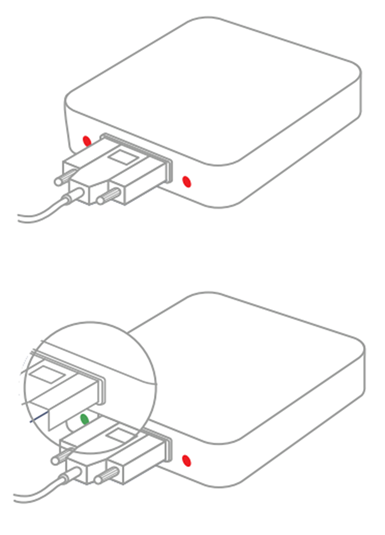

    11. Una vez que los 3 extremos del cable estén conectados, encienda el motor. Las luces LED parpadean antes de volverse de color rojo sólido. Después de aproximadamente 1 minuto, la luz LED del lado izquierdo se vuelve verde, indicando una conexión GPS exitosa. La luz LED derecha seguirá parpadeando en rojo ya que el motor está encendido.


    12. Vuelva a colocar todos los paneles que se retiraron durante la instalación.

    Nota: El rendimiento del GPS puede verse afectado si el Gateway de Vehículo no está colocado mirando hacia el exterior del vehículo, hacia el cielo.
