Guía de instalación: Cable 4020

    Audiencia Conductores, administradores de flota, gerentes de flota
    Aplica a  Cable 4020



    Introducción

    Motive permite a las flotas a instalar de manera segura el Vehicle Gateway usando los cables proporcionados. Lea este artículo para instalar el cable 4020 para lograr la instalación correcta del Vehicle Gateway.

    Nota: Esta guía de instalación solo aplica a los clientes que no están obligados a usar un Dispositivo de registro electrónico (ELD).



    Requisitos de instalación: Cable 4020

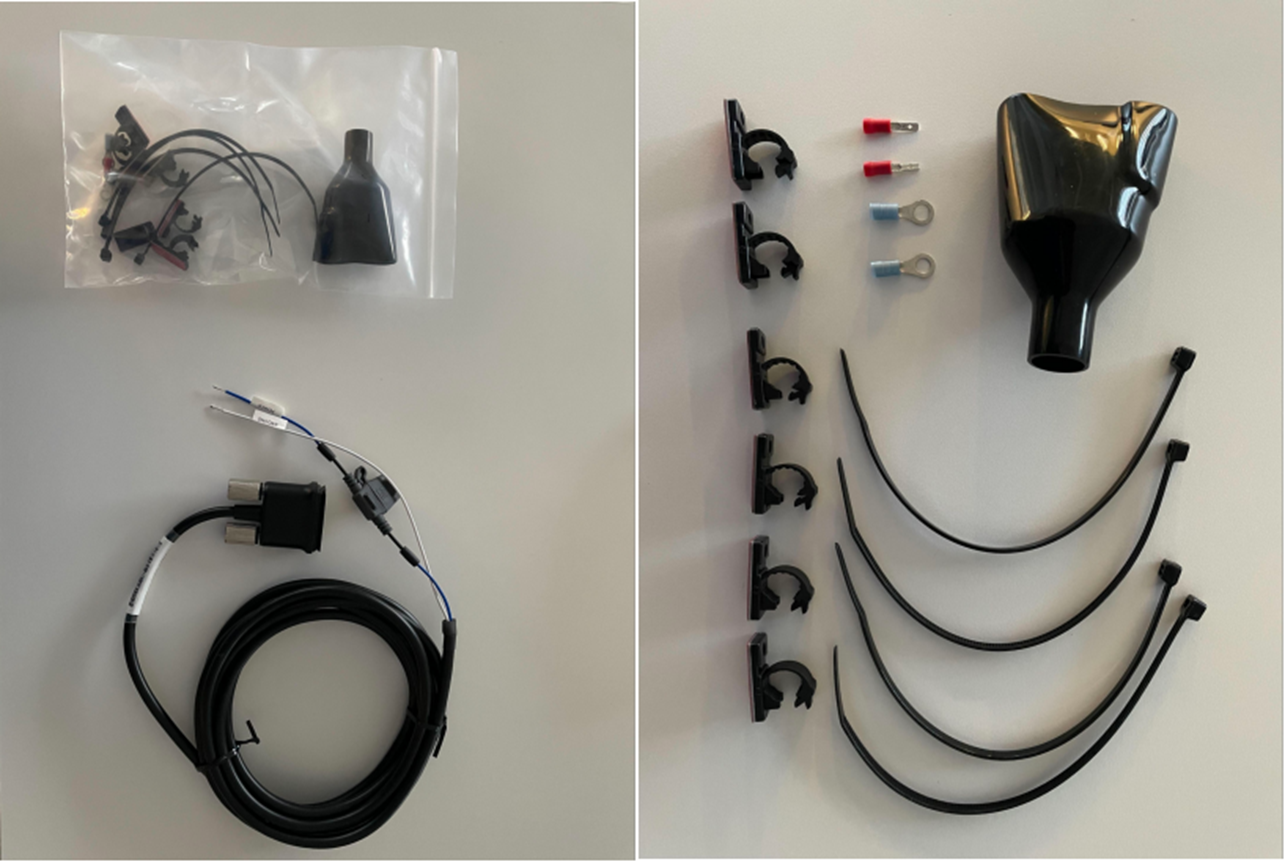

    ¿Qué hay en la caja?

    • Cable 4020
    • 4 cinchos de seguridad
    • 6 clips para cable
    • 2 terminales de anillo
    • 2 terminales planas
    • 1 bota
    • Fusible de 5 A

    Herramientas

    • Multímetro
    • Pelacables/engarzadora/tijeras para metal
    • Cepillo de alambre
    • Cinta de aislar
    • Conector de fusible para agregar un circuito/un conector de fusible en línea


    Pasos: Instalación del Cable 4020

    1. Conecte el Vehicle Gateway al conector DB-15 del Cable 4020.

    Nota: Asegúrese de apretar bien los dos tornillos para tener una conexión segura.

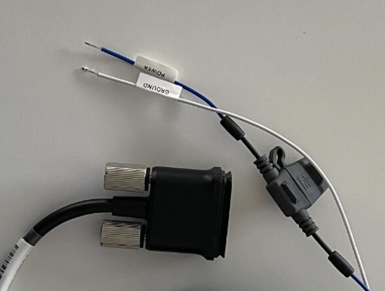

    2. Conecte la conexión de la fuente de alimentación del Cable 4020 con las siguientes conexiones:

    • Azul (alimentación etiquetada): A la fuente de alimentación de encendido con interruptor de 12 V o 24 V.
    • Blanco (tierra etiquetada): A la tierra.

    Cable4020_Img1 (1).png

    Nota: Conectar el cable azul a la fuente de alimentación de encendido con interruptor garantiza que el dispositivo no consumirá la batería del vehículo cuando el vehículo esté apagado. Por esta razón, no conecte este cable a una fuente de alimentación constante de la batería.

    3. Identifique la tierra del chasis del vehículo o de la batería. Use un multímetro para garantizar que la lectura de la tierra seleccionada sea de 0 V.

    4. Conecte el cable blanco al chasis del vehículo o a la tierra de la batería del vehículo.

    Nota: Motive recomienda la tierra de la batería sobre la tierra del chasis.

    5. Encienda el motor.

    6. Use un multímetro para verificar el cable seleccionado o la ranura de la caja de fusibles. Asegúrese de que tiene una entrada de la fuente de alimentación de 12 V o 24 V.

    7. Apague el motor y asegúrese de que el cable o la ranura de la caja de fusibles estén completamente apagados.

    8. Conecte el cable azul a la fuente de alimentación seleccionada con un fusible de 5 A en línea para agregar más protección.

    Nota: Si lo está instalando en la caja de fusibles, se recomienda usar un conector de fusibles.

    9. Para las instalaciones con cable, cree un “bucle de goteo” en la ruta del cable para evitar que entre agua en el punto de conexión del vehículo.
