Guía de Instalación: Cable 3035/3036 para RP-1226

    Audiencia Instaladores, Administradores de flota, Gerentes de flota
    Aplica a Cable 3035/3036



    Introducción

    Motive proporciona cables para un procedimiento seguro de instalación del Motive Vehicle Gateway. Siga los pasos mencionados en este artículo para instalar el cable 3035/3036 para la instalación de su Motive Vehicle Gateway.





    Nota: Varios vehículos pesados más nuevos con un conector RP-1226 también tienen un puerto de diagnóstico estándar. Se recomienda no usar el puerto de diagnóstico estándar y, en su lugar, conectarse a través del conector RP-1226. Conectarse al puerto de diagnóstico en lugar de usar el conector RP-1226 puede anular la garantía del vehículo.


    Requisitos de instalación: Cable 3035/3036

    • Cable 3035/3036

    ¿Qué hay en la caja?

    • Motive Vehicle Gateway
    • Manual de instalación
    • Cinchos de Seguridad
    • Paño de alcohol



    Herramientas Requeridas

    • Barreta de plástico
    • Juego de llaves de tubo
    • Destornilladores
    • Herramienta para cortar cinchos de seguridad


    Pasos: Instalando el Cable 3035/3036

    Nota: Antes de empezar el proceso de instalación, asegúrese de lo siguiente:

    • El vehículo está estacionado con el freno de mano puesto y la llave retirada de la ignición.
    • El motor está apagado.
    • El interruptor de alimentación principal (si está disponible) está apagado

    1. Elija si va a instalar el Gateway del Vehículo sobre el tablero o debajo de él para una instalación discreta.

    Nota: Elija la ubicación para instalar el Vehicle Gateway:

    • Idealmente, se debería colocar en la parte superior del tablero.
    • Alternativamente, se puede instalar debajo del tablero para una configuración discreta.
    • En caso de una instalación discreta, asegúrese de no tener ninguna placa de metal ni cableado de alta tensión cerca.

    2. Ubique el conector RP-1226 en su vehículo.

    • Para camiones Kenworth y Peterbilt, el conector RP-1226 está en el lado izquierdo del panel de conductor.

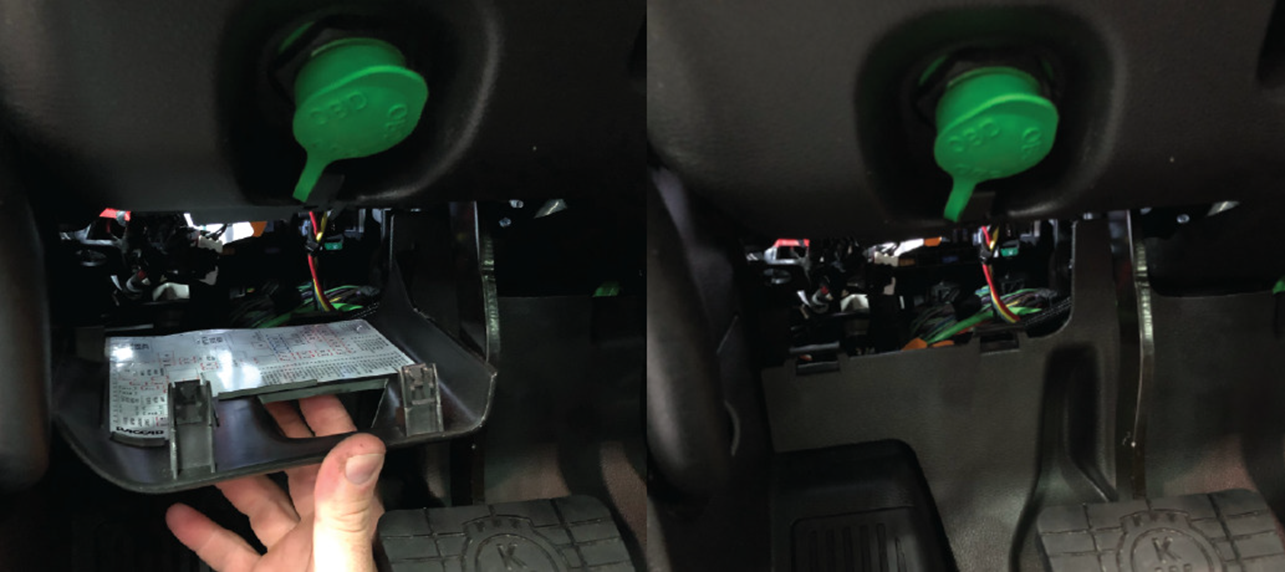

    • Retire el panel de la caja de fusibles debajo del puerto de 9 pines (es posible que también deba retirar el panel debajo de la caja de fusibles para acceder al conector).

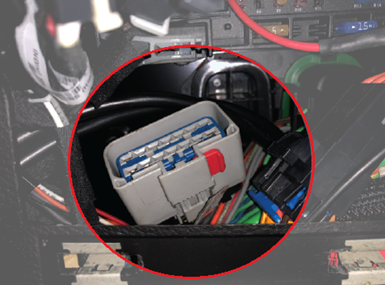

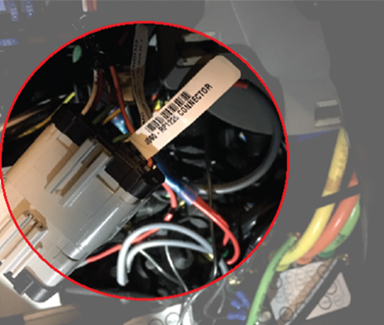

    • Ubique el conector escondido detrás de la caja de fusibles.

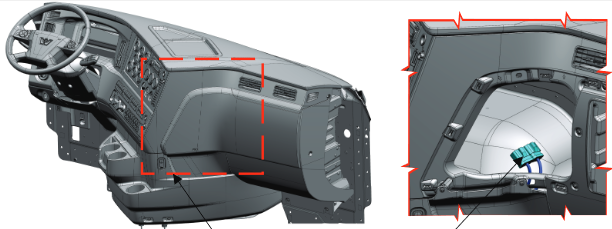

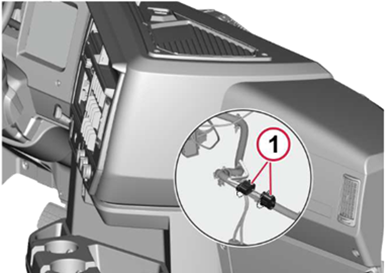

    • Para modelos Freightliner Cascadia y New Cascadia, modelo de año 2018+, el conector RP-1226 está ubicado en el lado del pasajero de la cabina. Retire el panel inferior como se muestra en la imagen a continuación para acceder al conector.

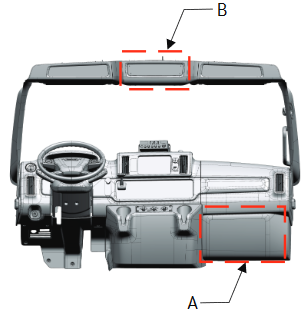

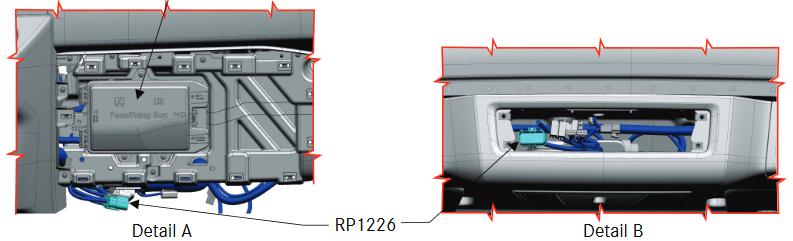

    • Para modelos Freightliner M2, 108SD y 114SD, modelo 2020+, el conector RP-1226 se puede encontrar en el compartimento del lado del pasajero debajo de la caja de fusibles o en el centro del panel de control superior (si está presente).

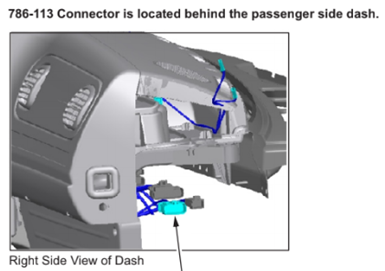

    • Para modelos Western Star 47X y 49X, el conector RP-1226 se encuentra en el lado izquierdo del tablero del pasajero, detrás del panel central.

    • Para vehículos Mack, el conector RP-1226 se puede ubicar en el tablero del lado del pasajero detrás o debajo de la caja de fusibles. También puede estar ubicado en el área de la caja de fusibles donde se encontraba el conector que anteriormente soportaba el cable 3031

    • Para camiones Volvo, el conector RP-1226 está ubicado en la parte superior del tablero cerca de la caja de fusibles. Está ubicado en el mismo lugar donde se instalaba el cable 3034.

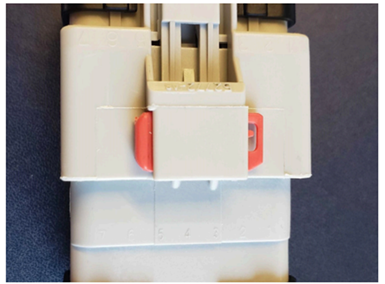

    3. Empuje la pestaña naranja para sujetar los conectores.
    4. Conecte el extremo serial del cable al Vehicle Gateway y ajuste los tornillos a mano.

    5. Tome el extremo del conector DB-15 del cable y colóquelo en la parte superior del tablero.
    6. Vuelva a colocar el panel de la caja de fusibles.
    7. Asegure el conector DB-15 al Vehicle Gateway utilizando los tornillos.
    8. Para la instalación en el tablero del vehículo:

    • Limpie la superficie con los paños de alcohol proporcionados.
    • Use las tiras adhesivas para asegurar el Vehicle Gateway.
    • Asegúrese de que el logotipo de Motive esté hacia arriba y evite colocarlo debajo de metales pesados para prevenir el bloqueo de la señal GPS.

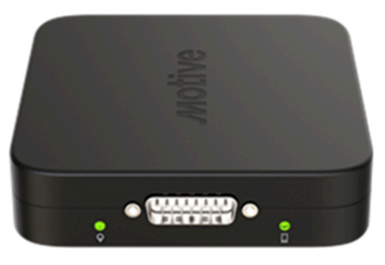

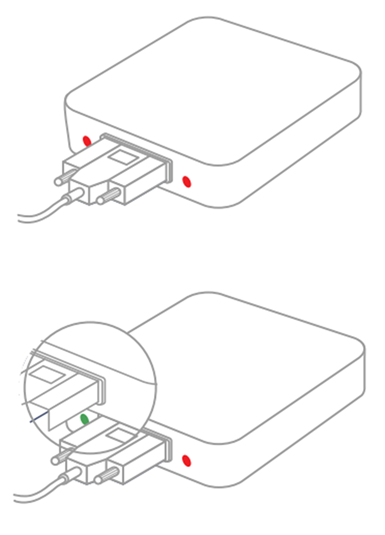

    9. Encienda el motor. Una vez conectado, las luces LED parpadean antes de volverse rojas sólidas. Después de aproximadamente 1 minuto, la luz LED del lado izquierdo se volverá verde, indicando una conexión GPS exitosa.

    10. Use los paños de alcohol proporcionados para limpiar el área de montaje.

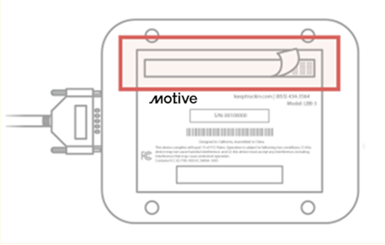

    11. Retire el respaldo de la tira adhesiva en la parte posterior del Vehicle Gateway y adjúntelo al área de montaje.

    Nota: Monte el Gateway del Vehículo cerca del parabrisas. Asegúrese de montarlo lejos de las ventilaciones, componentes eléctricos y al menos a 30 cm de cualquier componente metálico.

    12. Una vez que el Conductor se conecte al Vehicle Gateway utilizando la aplicación Motive Driver, la luz indicadora del lado derecho se volverá verde, indicando una conexión Bluetooth exitosa.
