| Audiencia | Conductores, Instaladores |
| Se aplica a | El Aparato Telemático de Vehículo |
Introducción
ElAparato Telemático de Vehículo está diseñada para hacer que los viajes de los conductores estén más regulados y sean más seguros. También ayuda a los Administradores y Gerentes de Flota a mantenerse al día y adoptar las medidas necesarias para garantizar el buen funcionamiento de sus flotas.

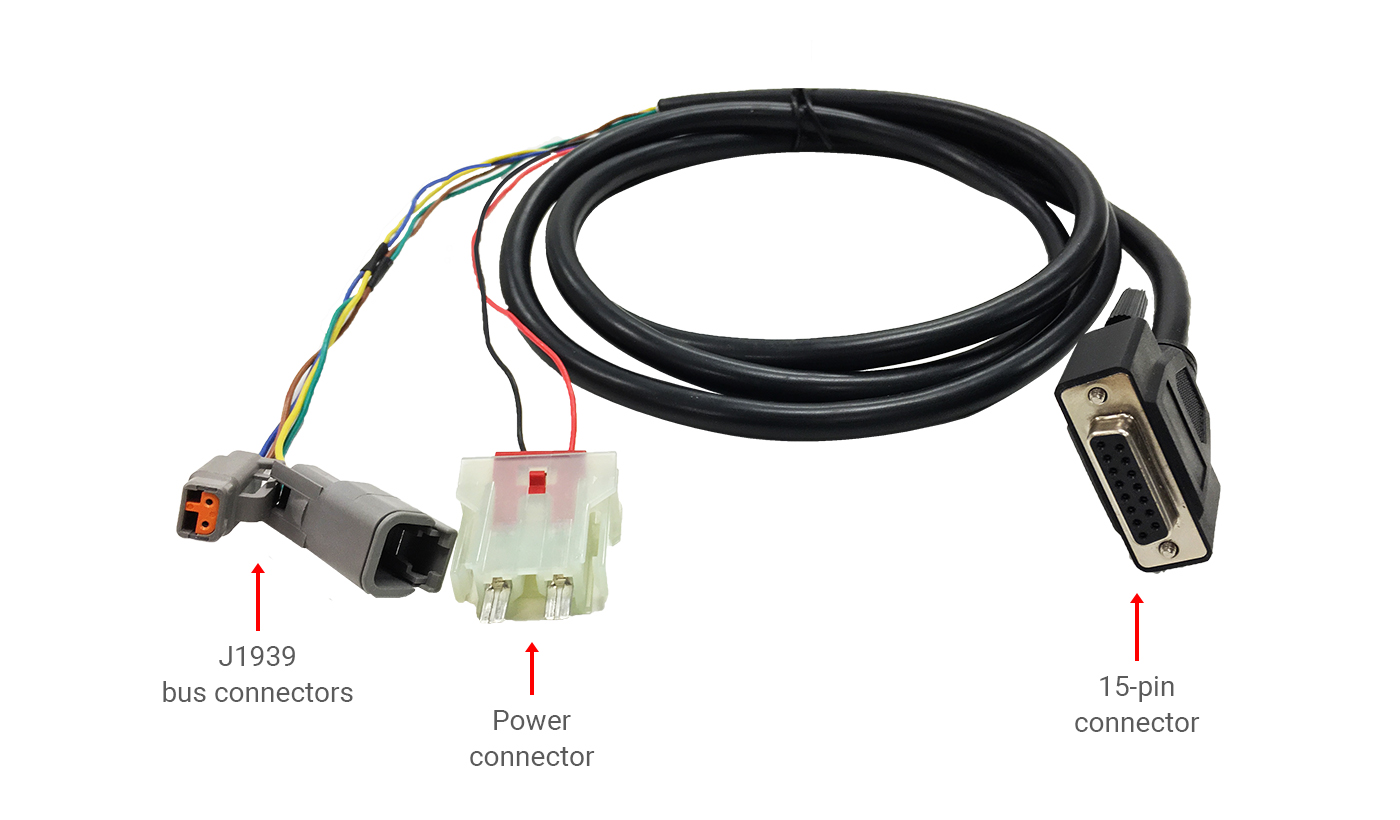

Nota: Asegúrese de tener el cableado correcto para su Volvo Truck. Es un juego de cables especial diseñado para conectarse dentro del panel de acceso en la parte superior del salpicadero.
Pasos: Instalar el Aparato Telemático de Vehículo para Volvo Trucks - Modelos 2013-2018

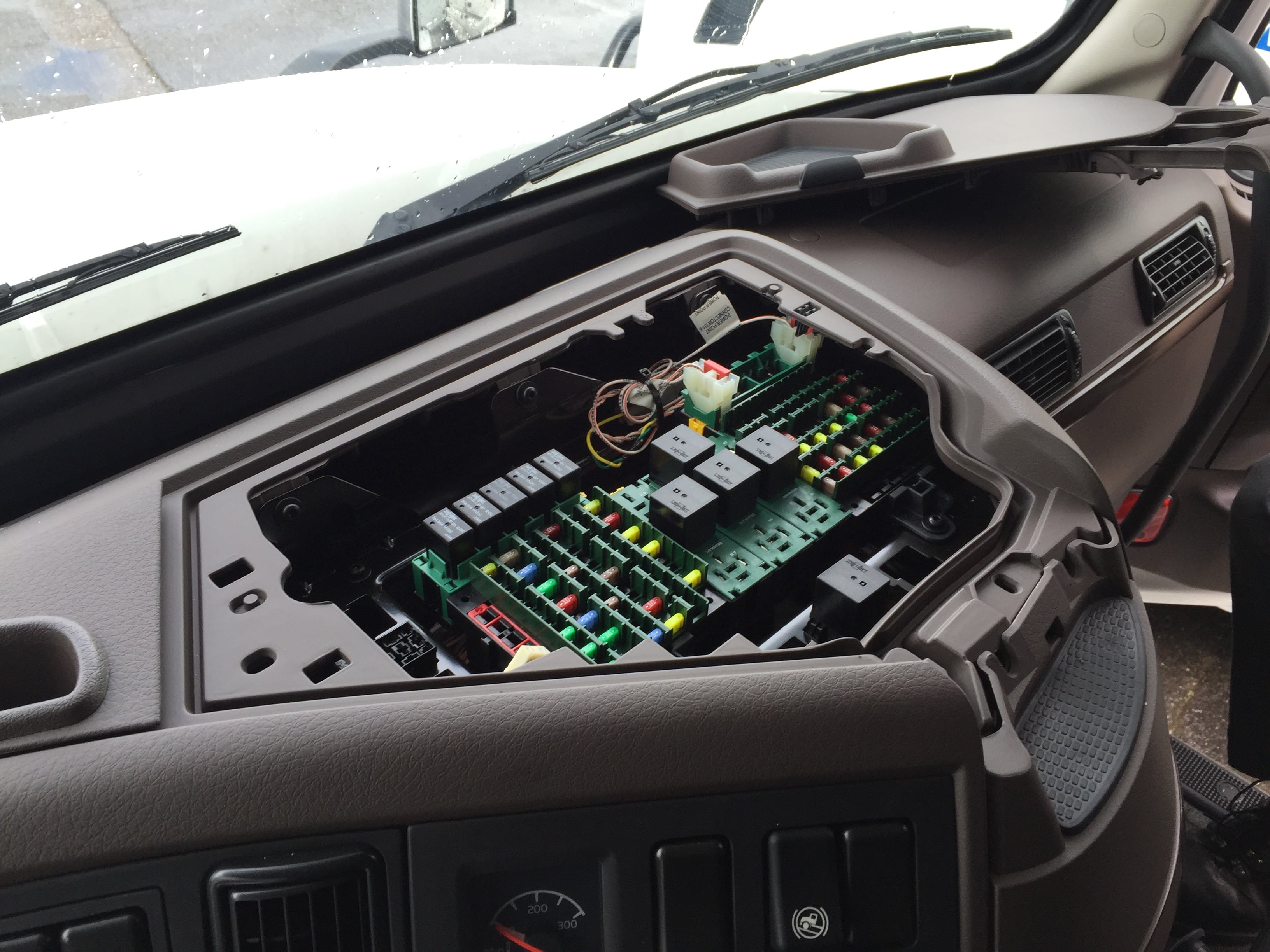

1. Coloque el panel de acceso en el centro de la parte superior del salpicadero mientras el motor está apagado. Esto se encuentra en el lado derecho del volante.

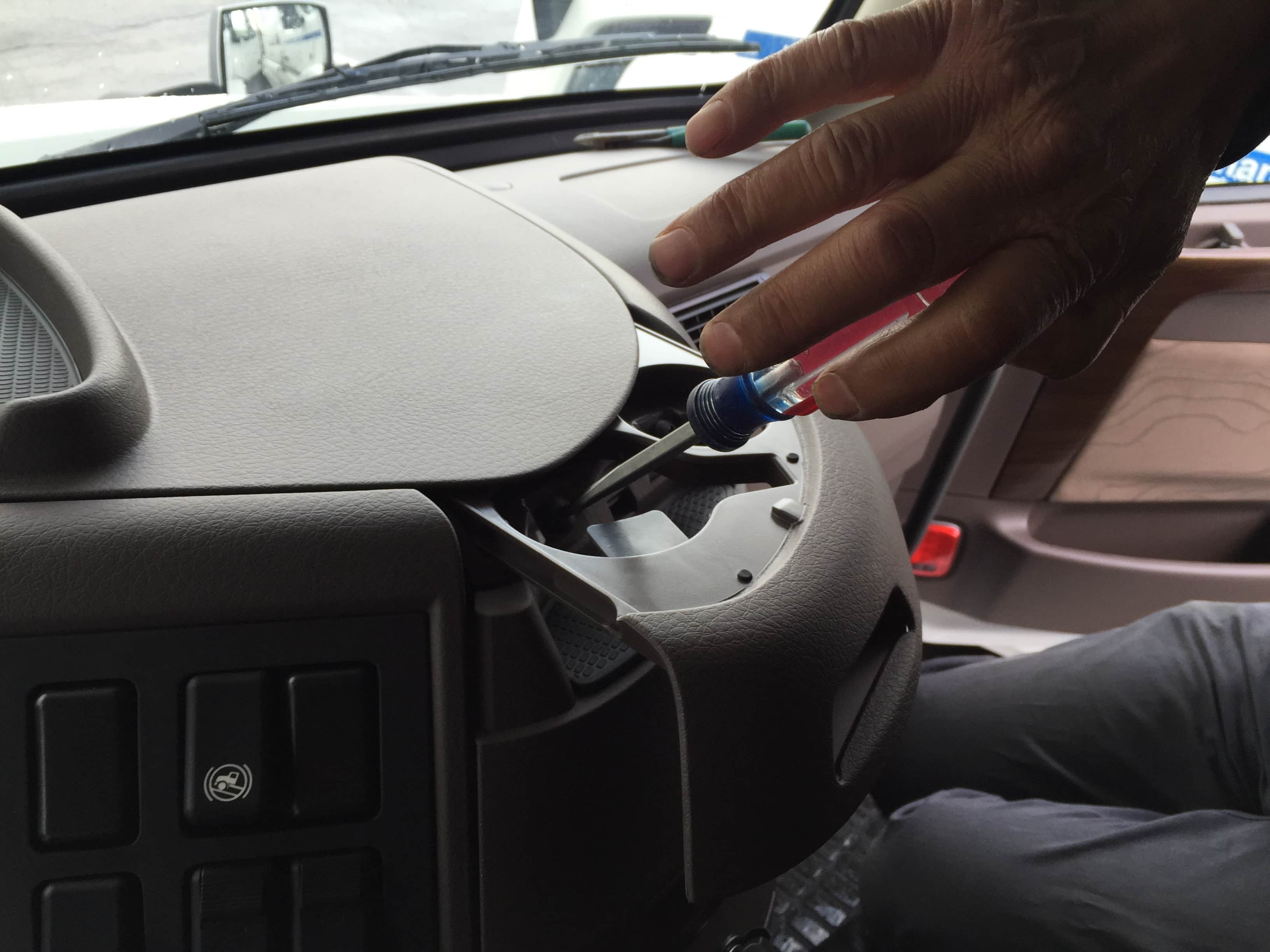

2. Retire la tapa del panel de acceso. Si es necesario, utilice un destornillador.
3. Los conectores de bus J1939 se pueden localizar generalmente siguiendo los cables verde y amarillo.

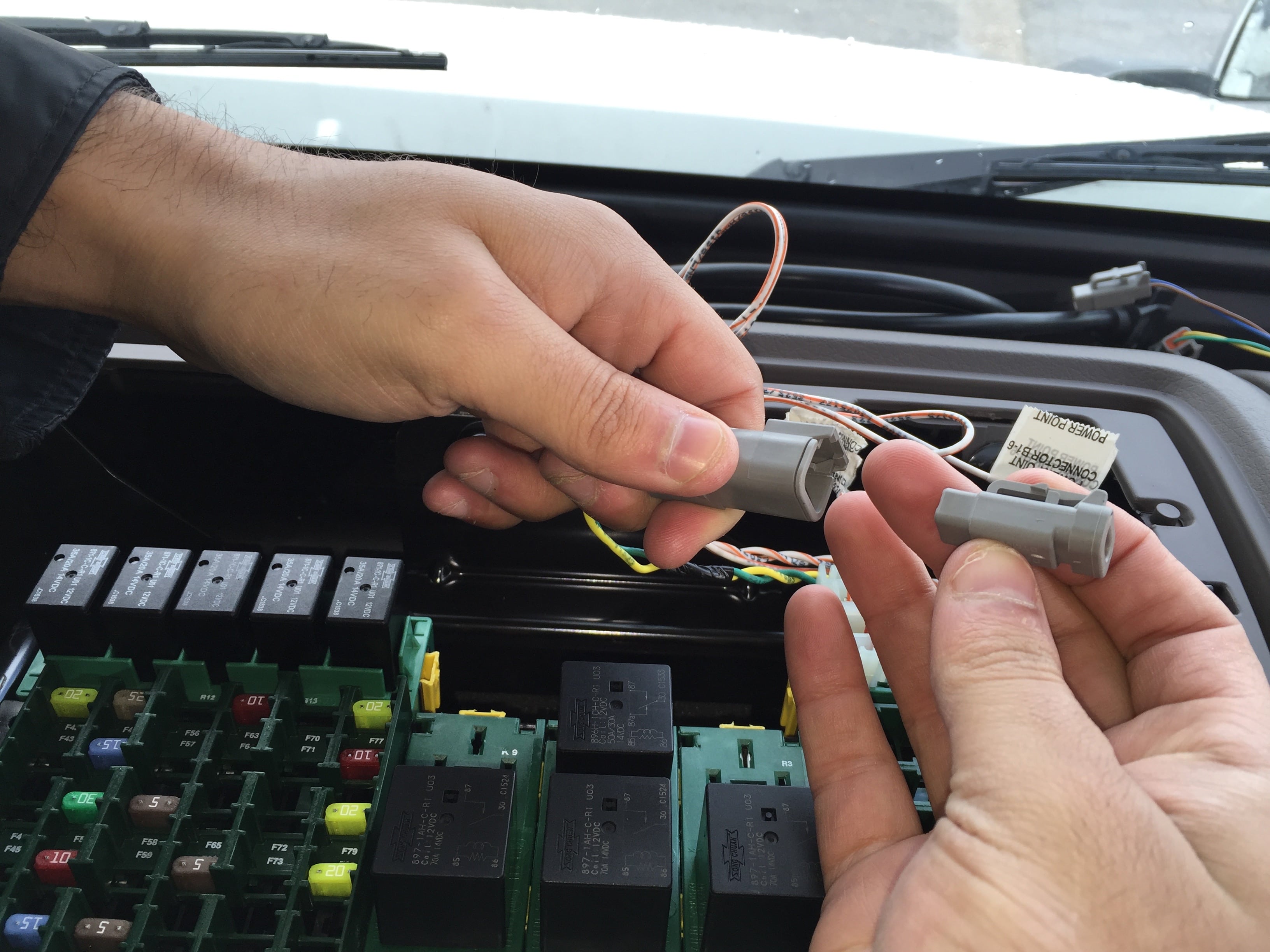

4. Separe la resistencia del terminal del conector de bus J1939. No deseche esta resistencia.

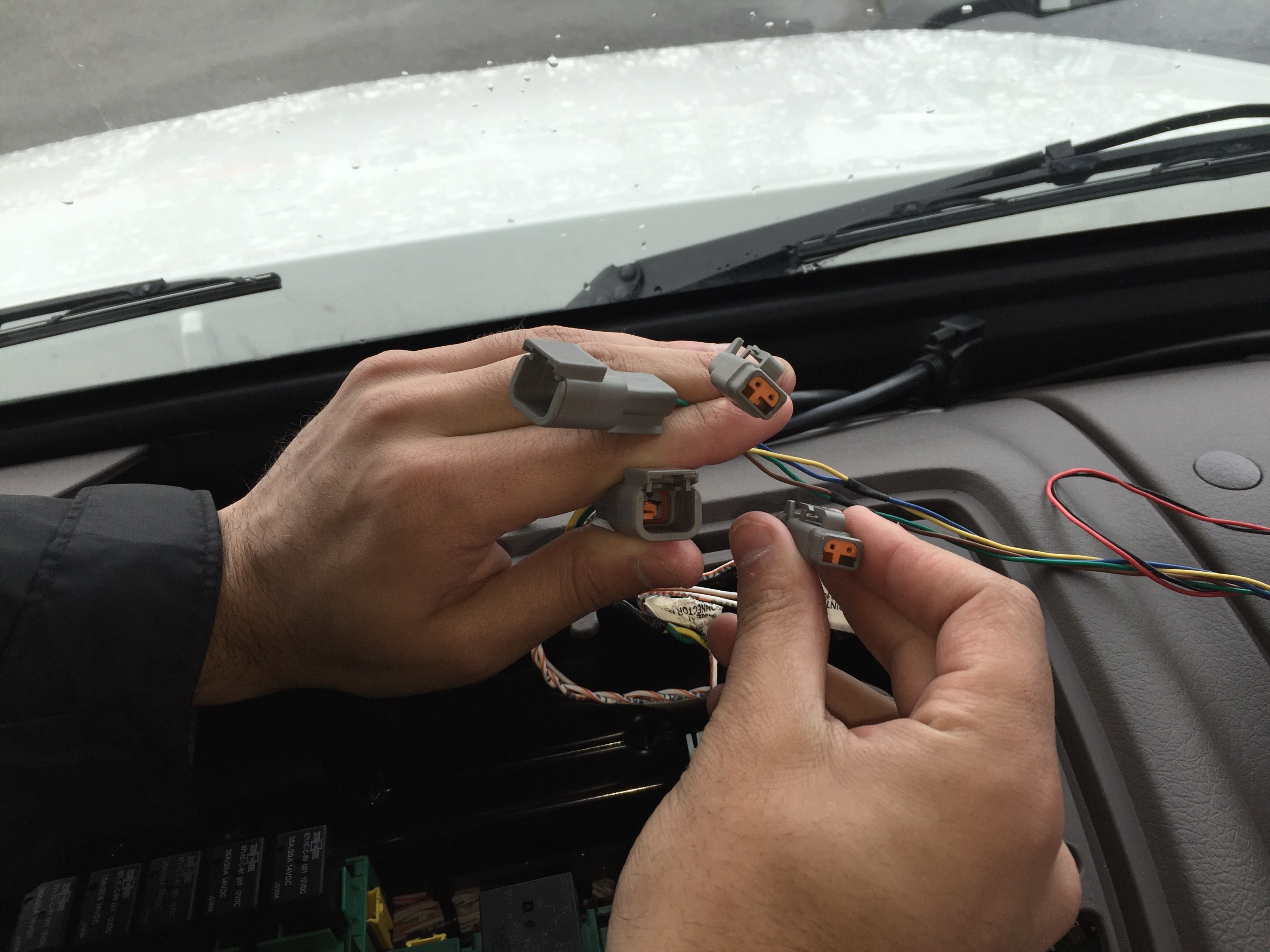

5. Conecte el macho del cable a la hembra del conector de bus J1939 del vehículo.
Nota: El punto de conexión es donde se conectó previamente la resistencia del terminal.
6. Conecte la resistencia del terminal a la hembra del cable.

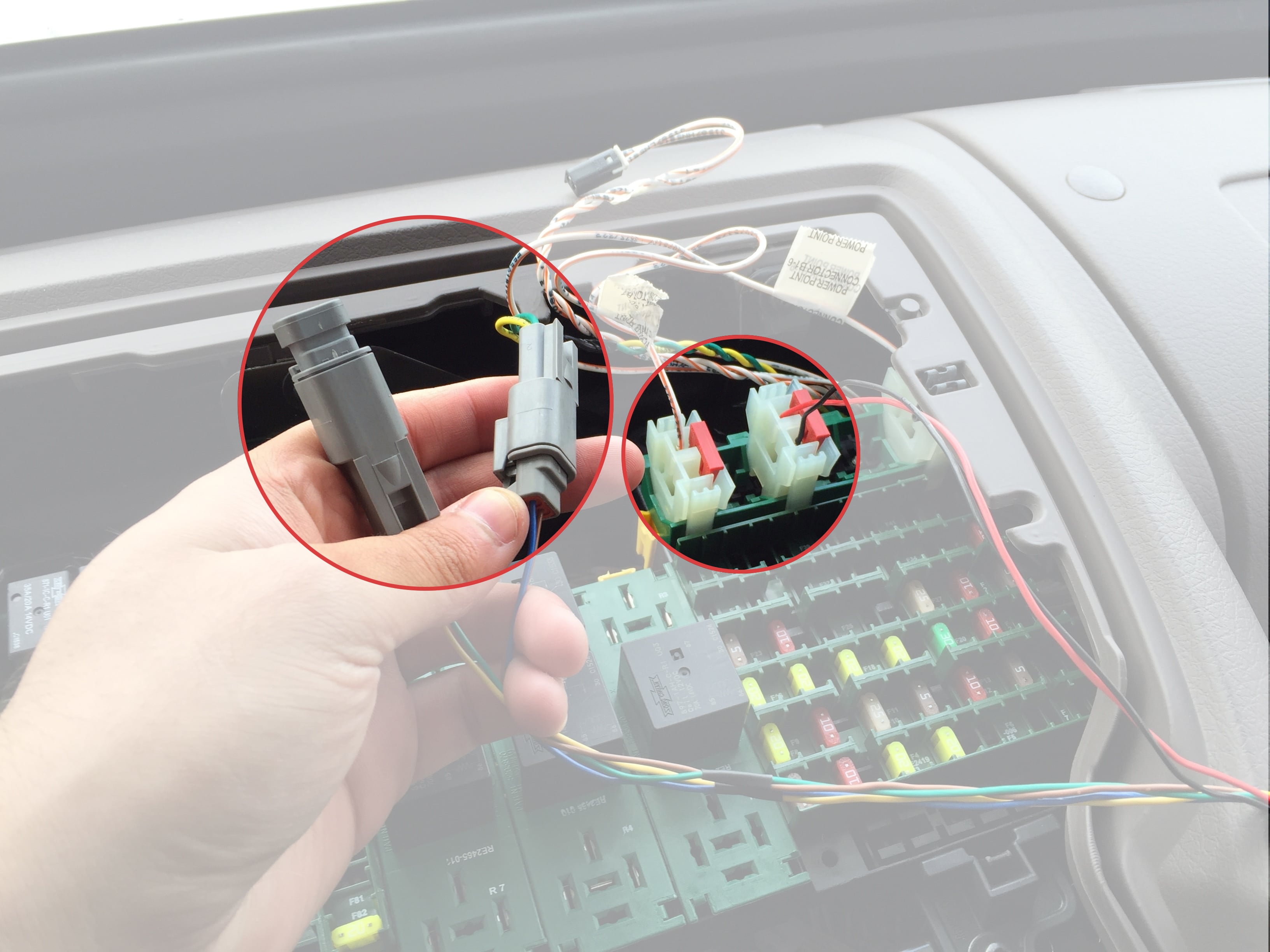

7. Busque una toma de corriente disponible en la zona de fusibles del panel de acceso. Enchufe el conector de alimentación del cable en una toma de corriente del panel de acceso. Asegúrese de que el cable rojo vaya a la toma de alimentación y el cable negro a la toma de tierra.
8. Coloque el cable donde conectará el Aparato Telemático de Vehículo
9. Vuelva a colocar la tapa del panel de acceso. Dependiendo de su vehículo, es posible que deba modificar la tapa del panel de acceso para pasar el cable al área de montaje. Asegúrese de no pellizcar el cable, ya que esto lo dañaría.

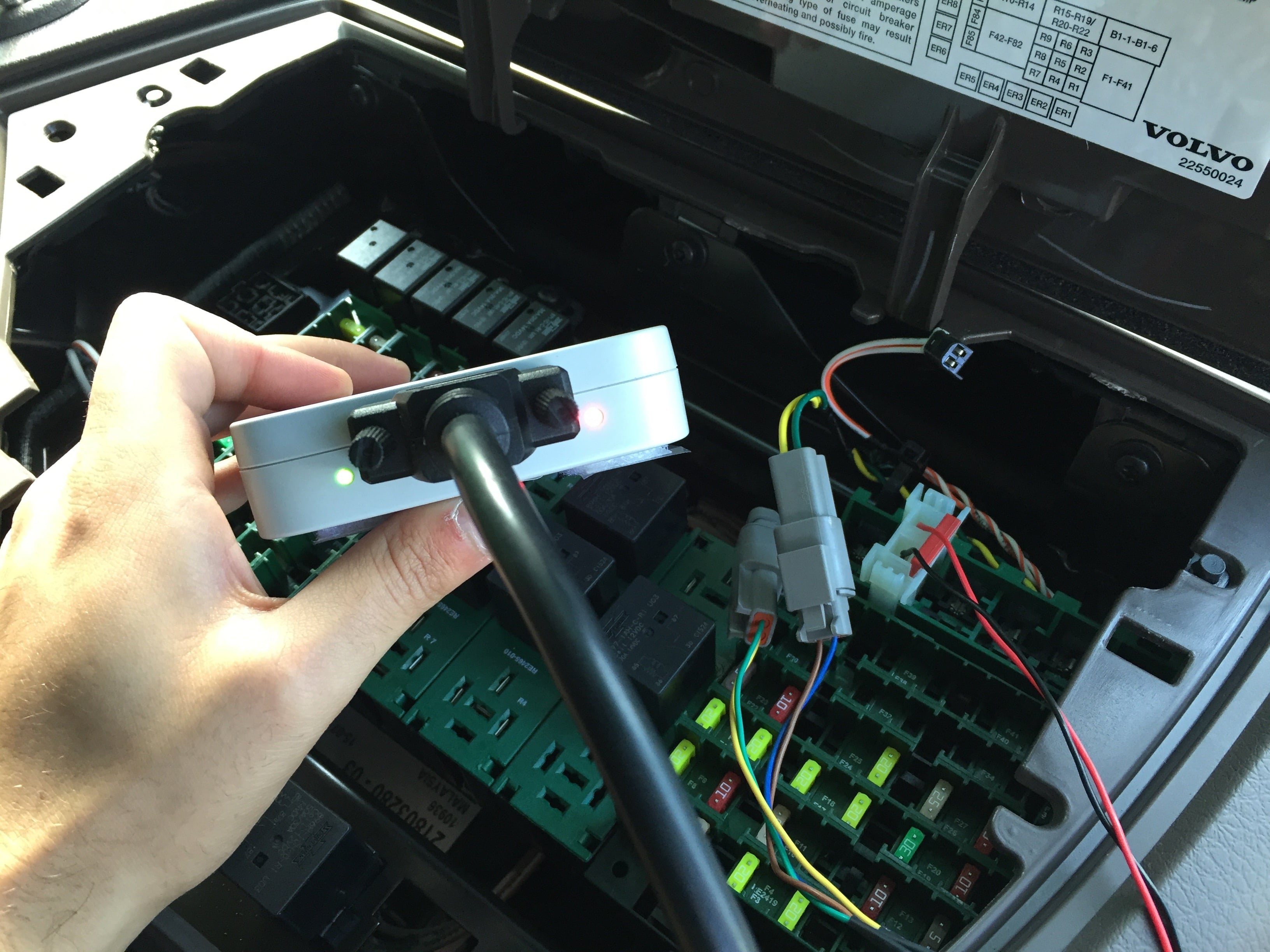

10. Conecte el otro extremo del cable al Aparato Telemático de Vehículo. Enrosque los tornillos de mariposa en el conector de 15 pines para asegurar el cable al Aparato Telemático de Vehículo.
Una vez enchufado, las luces indicadoras parpadean momentáneamente antes de quedarse fijas en rojo. Después de aproximadamente un minuto, la luz indicadora del lado izquierdo se vuelve verde, lo que indica una conexión GPS correcta. Si esto no ocurre, pruebe a mover al Aparato Telemático de Vehículo para aumentar su exposición a cielo abierto.
11. Colóquela lejos de cualquier ventilación o componente eléctrico que pueda causar interferencias.
12. Utilice la toallita alcoholada proporcionada para limpiar la zona de montaje.
13. Retire la parte posterior de la tira adhesiva y coloque al Aparato Telemático de Vehículo en el área limpia.
14. Una vez que se haya completado el proceso, encienda su motor. Si el motor no arranca, es posible que los circuitos se hayan quedado abiertos dentro del panel de acceso. Asegúrese de que las resistencias de los terminales y los cables de alimentación estén conectados correctamente.
