Cómo instalar el Cable AUX PTO-5005 (de toma de fuerza)

    Audiencia Mecánico/Instalador
    Aplica a Cable PTO, Vehicle Gateway, fuente de entrada en el vehículo usada para rastrear la actividad de encendido/apagado del PTO



    Introducción

    El Cable AUX PTO de Motive (Cable-5005) captura la actividad de la PTO (toma de fuerza). Esto ayuda a obtener datos de uso precisos, como la información sobre la ubicación y duración del uso de la PTO, clasificación de inactividad debida a la PTO, y proporciona alertas durante escenarios no seguros en los que la PTO está involucrada en un vehículo en movimiento.

    Nota: Esto está disponible actualmente para clientes en los paquetes de suscripción Pro y Enterprise.



    Requisitos de instalación

    Nota: Es posible que se requieran algunas partes y herramientas adicionales en función de la instalación.


    Tiempo estimado de instalación

    1-2 horas

    Herramientas

    • Hardware de Motive
    1. Motive Vehicle Gateway
    2. Cualquier cable existente del Vehicle Gateway (Cable -3XXX)
    3. Cable AUX PTO (Cable-5005)
    • Herramientas y materiales requeridos (caso por caso)
    1. Voltímetro
    2. Cautín o herramienta para empalmar
    3. Pelacables
    4. Cortador de alambre
    5. Alambre 22 AWG - 18 AWG
    6. Cinta de aislar o tubo termorretráctil
    7. Terminales de anillo u otros métodos de conexión de alambres pelados
    8. Cinchos de seguridad

    Pasos: Instalación del Cable AUX PTO-5005

    PASO A: Localice la fuente de entrada de la PTO

    1. Encuentre la señal de entrada en el vehículo que se usa para monitorear el estado de encendido/apagado del equipo PTO. Esta es una fuente de voltaje que debe estar entre 2.2 V y 48 V (estado estable) en la posición de “ENCENDIDO”, y 0 V en la posición de “APAGADO” para que sea compatible con el dispositivo de Motive.

    En función del tipo de PTO, la fuente de voltaje de entrada con la que nos empalmamos para monitorear el estado de encendido/apagado del equipo, es variable. Una fuente de voltaje común es el interruptor del LED de “PTO Activado” en el tablero.

    Para obtener más información consulte el artículo Dónde ubicar la señal de entrada PTO.


    PASO B: Conecte la fuente de entrada de la PTO al Cable-5005

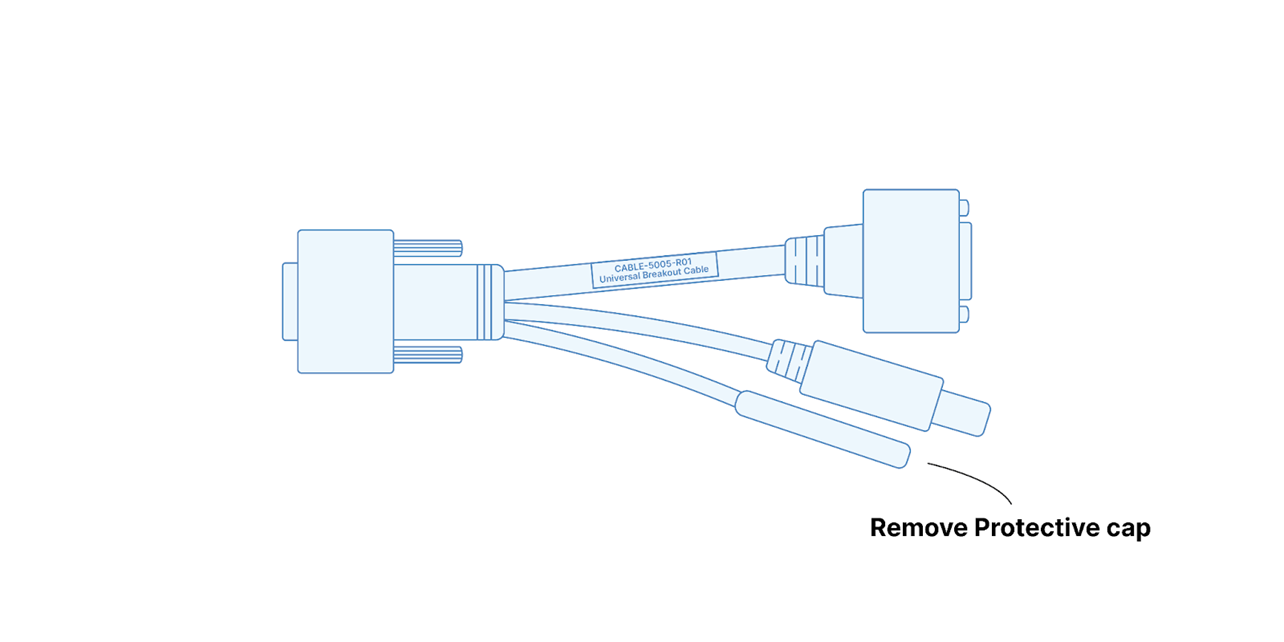

    1. Retire la tapa protectora en la conexión PTO del Cable-5005 para descubrir los alambres AUX y GND.

    Installation Guide How to Install the PTO (power take-off) AUX Cable-5005-01.jpg

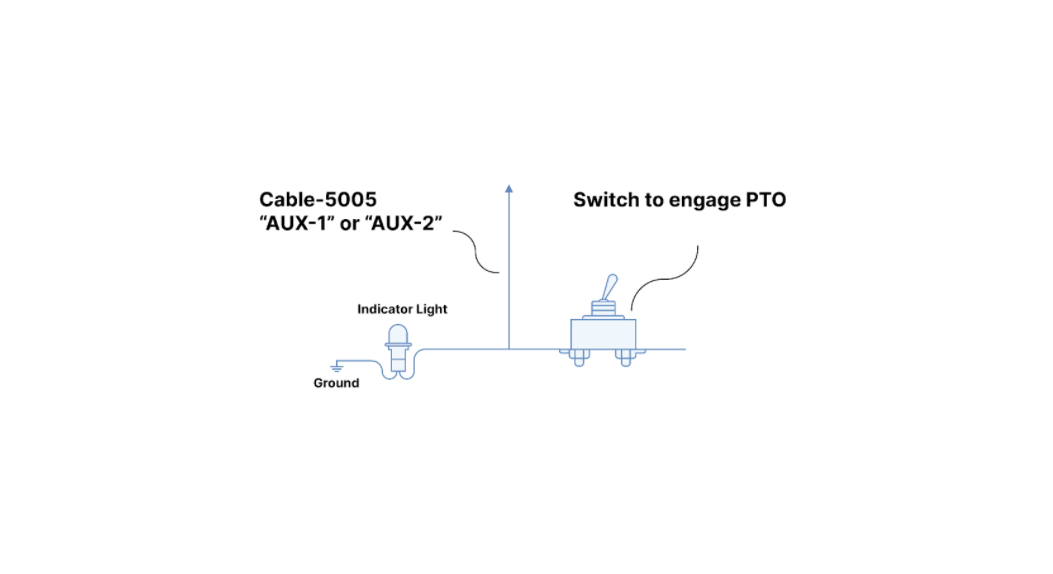

    2. Conecte la entrada AUX del Cable-5005 a la fuente de voltaje elegida en el paso A. El siguiente diagrama muestra un caso común donde el voltaje de entrada es tomado entre un interruptor y un LED de “PTO activado”. Esto varía de un vehículo a otro.

    Installation Guide How to Install the PTO (power take-off) AUX Cable-5005-02.jpg

    Nota: El cable de “TIERRA” del Cable-5005 solo debe ser conectado cuando la tierra del equipo PTO esté separada de la tierra del vehículo. En la mayoría de las instalaciones “en la cabina” solo tiene que conectar el cable “AUX” y dejar el cable de “TIERRA” sin conectar.



    PASO C: Conecte el Cable-5005 al Vehicle Gateway

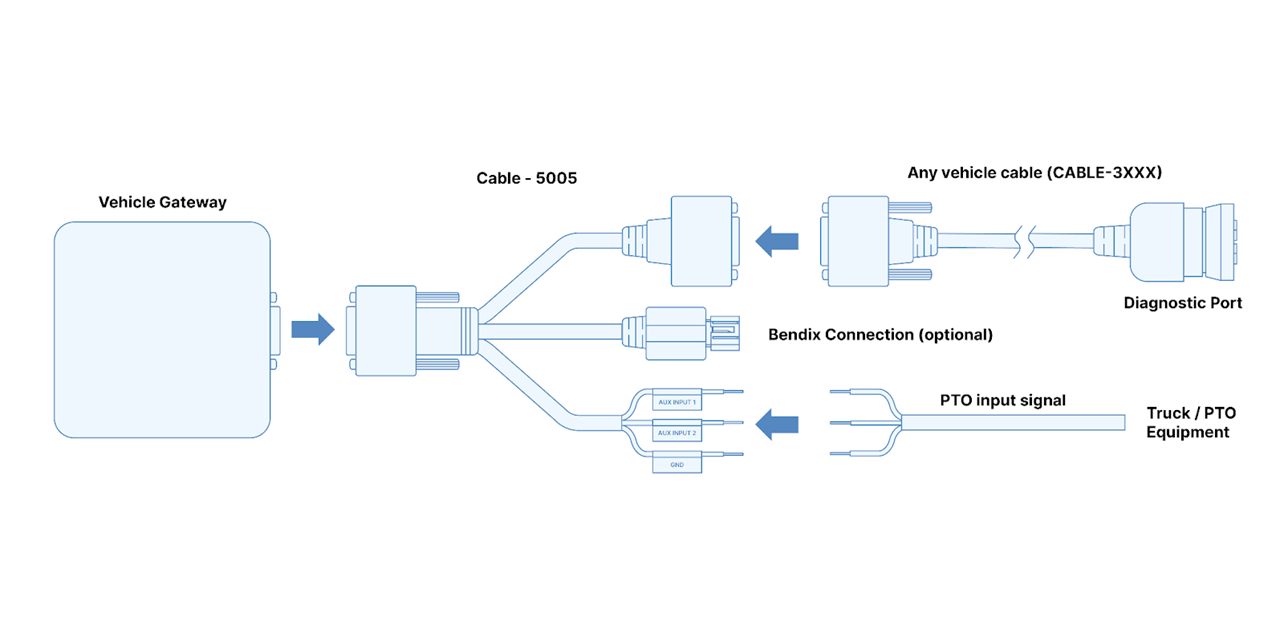

    1. Conecte el cable “en línea” del Cable-5005 entre el Vehicle Gateway y un cable Motive serie 3K existente en el vehículo (que se conecte al puerto de diagnóstico, por ejemplo).

    El siguiente diagrama muestra la configuración de la conexión. El cable Motive Bendix es otro sistema específico del vehículo al que se puede conectar, y es opcional en este caso (consulte el artículo de soporte de Bendix aquí).

    Installation Guide How to Install the PTO (power take-off) AUX Cable-5005-03.jpg

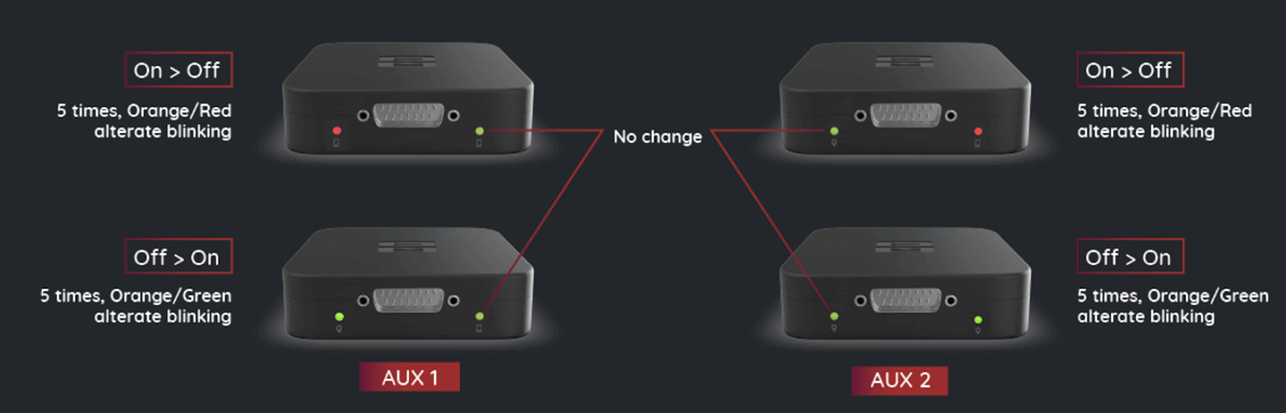

    PASO D: Encienda el equipo PTO y verifique la conexión usando los LED del Vehicle Gateway

    Una vez que el Cable-5005 está conectado y enchufado al Vehicle Gateway y a un cable (Cable-3XXX) existente en el vehículo, encienda el equipo PTO y observe los siguientes patrones en las luces LED del Vehicle Gateway para confirmar que se detecta la entrada del PTO.

    Installation Guide How to Install the PTO (power take-off) AUX Cable-5005-04.jpg
