¿Qué viene en la caja?
- Cable VCBL-Y-1939
- Clip de brida
- Clip de tornillo
- Clip de bloqueo redondo
- Arandela
- Tuerca frontal
- Etiqueta indicadora tipo 2
- Bridas para cables
Herramientas
- Juego de destornilladores
- Llave ajustable
- Juego de dados
- Palanca de plástico
Instalación del Cable VCBL-Y-1939
- Identificar los extremos del cable
- Localizar el puerto de diagnóstico del vehículo
- Conectar el AI Dashcam Plus
- Conectar el cable
- Probar y montar el AI Dashcam Plus
|
Nota: Antes de comenzar la instalación, asegúrese de lo siguiente:
|
Identificar los extremos del cable

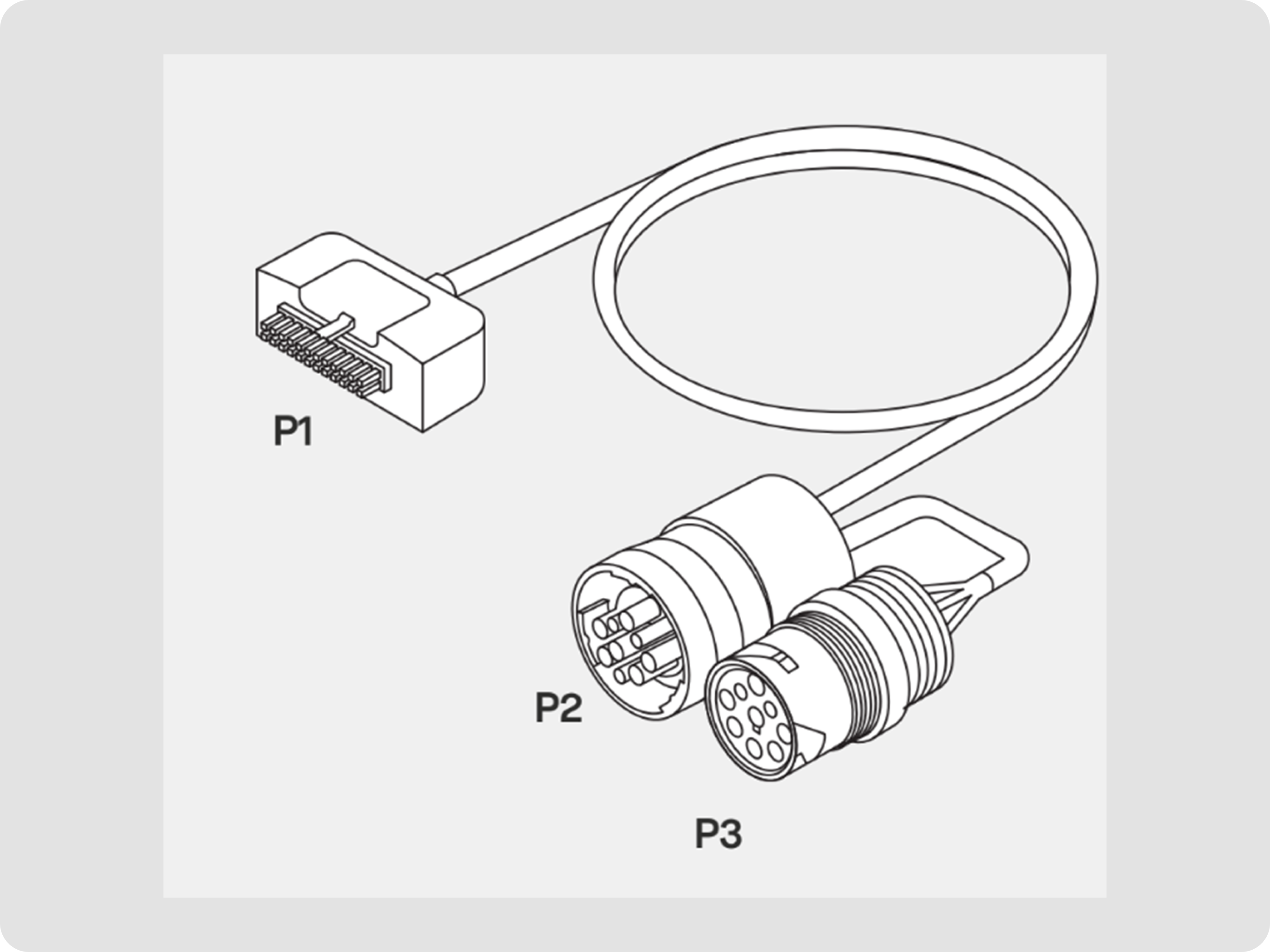

El cable VCBL-Y-1939 incluye tres extremos etiquetados:
- P1: Se conecta al adaptador del vehículo
- P2: Se conecta al puerto de diagnóstico del vehículo
- P3: Es un cable opcional; se conecta al receptáculo del tablero (se usa en la configuración de cable en Y para mantener el acceso diagnóstico)
Localizar el puerto de diagnóstico del vehículo

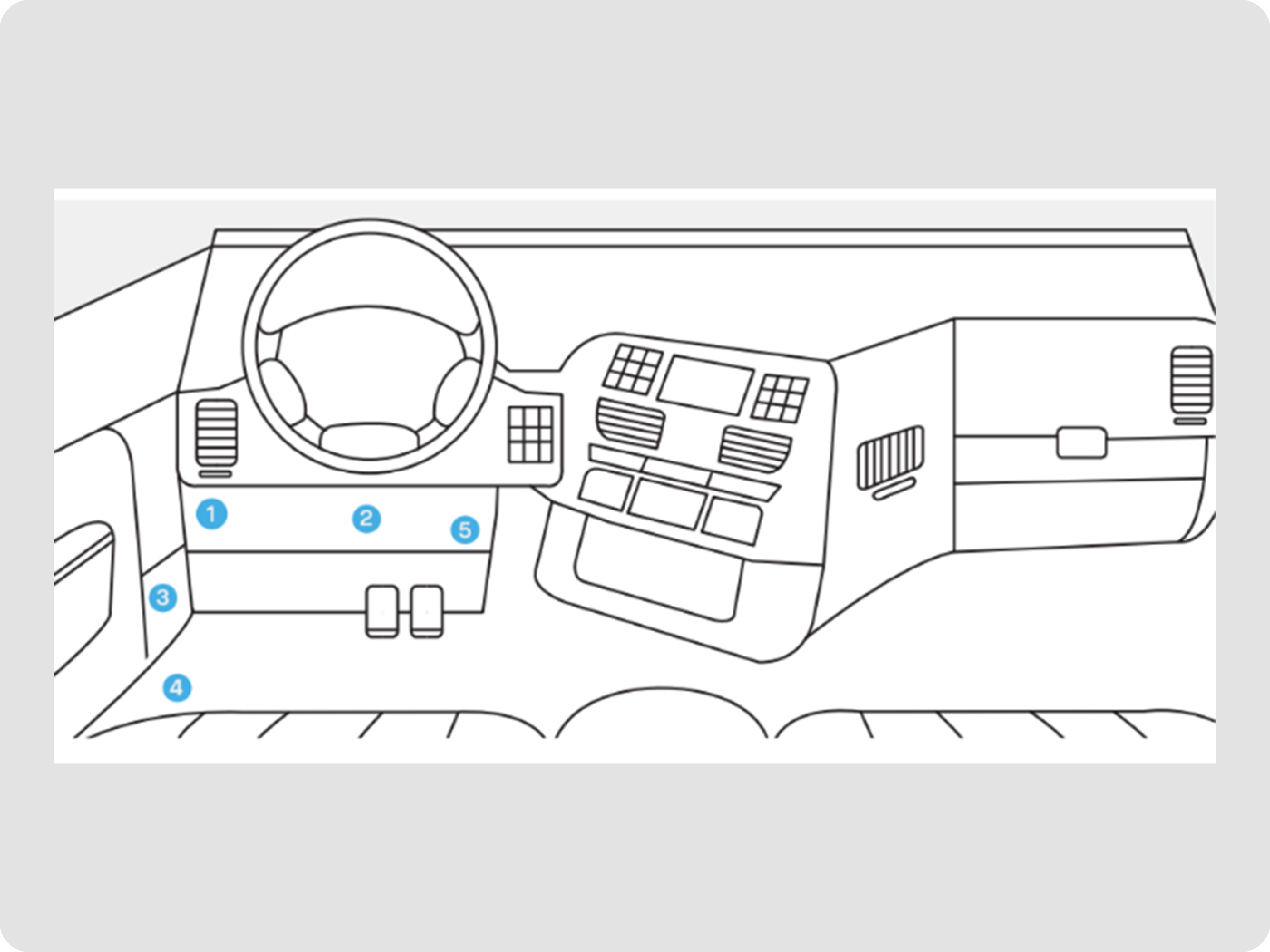

El puerto de diagnóstico J1939 de 9 pines generalmente está debajo del tablero del lado del conductor. Puede ser negro (tipo 1) o verde (tipo 2) con 9 pines macho.
| Nota: Los números en la imagen anterior indican las ubicaciones más probables del puerto de diagnóstico. |
Conectar el AI Dashcam Plus
| ADVERTENCIA: Para vehículos que puedan operar en el estado de California, las regulaciones pueden prohibir la instalación de cualquier configuración de cable en Y si implica reubicar el puerto de diagnóstico dentro del vehículo. Si el vehículo puede ser operado en California, asegúrese de que la instalación no reubique el puerto de diagnóstico. Los clientes de Motive son los únicos responsables de su cumplimiento con todas las leyes y regulaciones aplicables. |
- Conexión directa
- El método más rápido para comenzar. Conecte el cable directamente al puerto de diagnóstico.
- Conexión con cable en Y
- Mantiene el acceso al puerto de diagnóstico. Esto es ideal para instalaciones encubiertas.
| Nota: Si elige Conexión Directa y omite la configuración de cable en Y, proceda directamente al paso 8. |
- Elija el clip de montaje que coincida con el conector existente del vehículo.
| Clip azul (brida) | Para puertos de estilo soporte cuadrado |
| Clip rojo (montaje con tornillo) | Para camiones Navistar/International |
| Clip amarillo (montaje de bloqueo) | Para puertos estilo tuerca hexagonal (camiones más antiguos/grandes) |

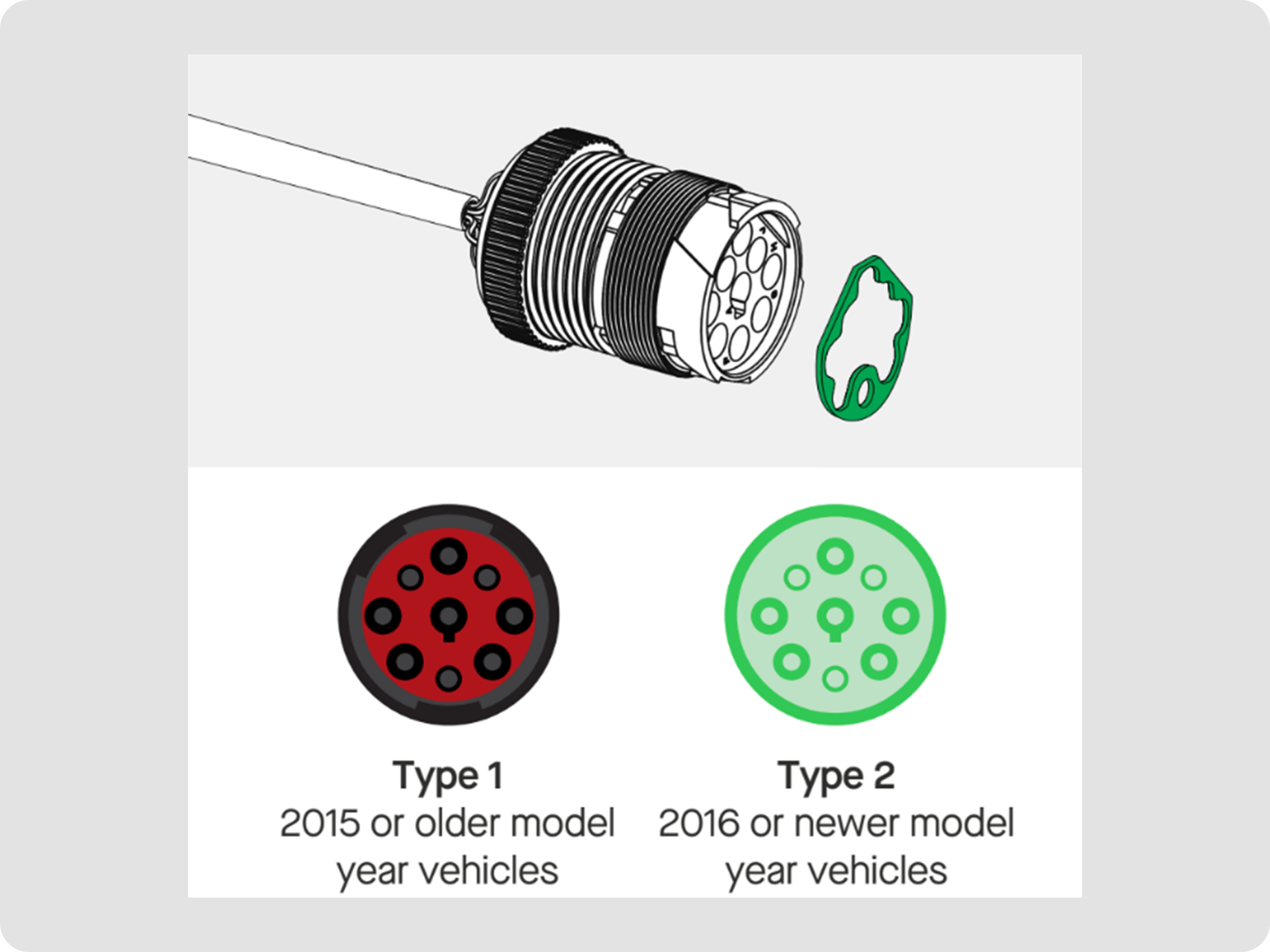

- Si el vehículo es modelo 2016 o más nuevo y usa un conector Tipo 2 (pin verde), aplique la etiqueta indicadora verde Tipo 2 al extremo P3 del cable.
- Si el vehículo es modelo 2015 o más antiguo con conector Tipo 1 (pin negro), no aplique ninguna etiqueta.

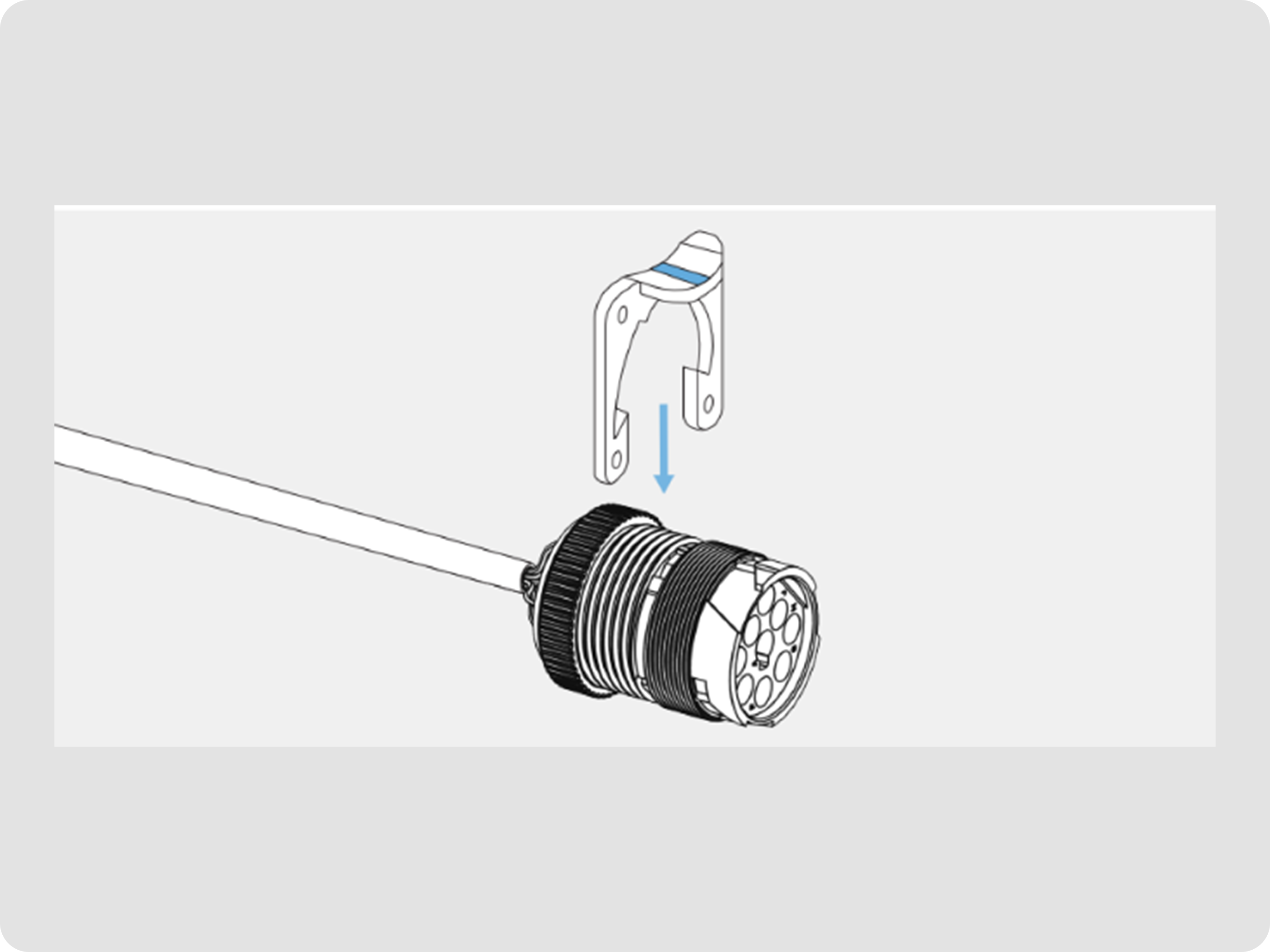

- Coloque el clip de montaje apropiado en el conector (P3), y alinee la línea de color con la línea blanca en el conector.
- Presione hacia adentro las pestañas izquierda y derecha hasta que el clip esté completamente asentado. Asegúrese de que los dientes de bloqueo estén enganchados en las posiciones marcadas por las flechas hacia arriba.

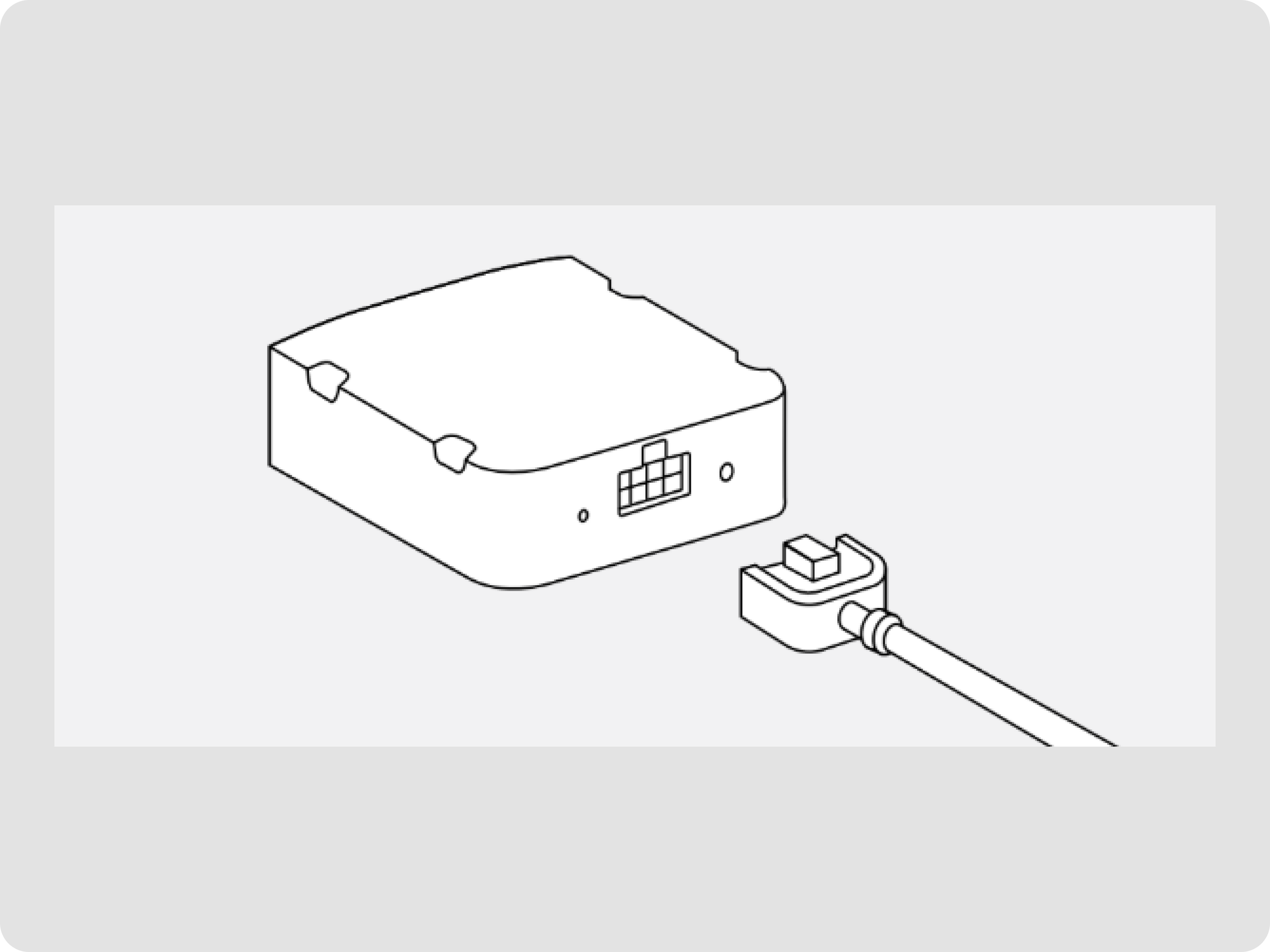

- Conecte el cable AI Dashcam Plus al adaptador del vehículo.

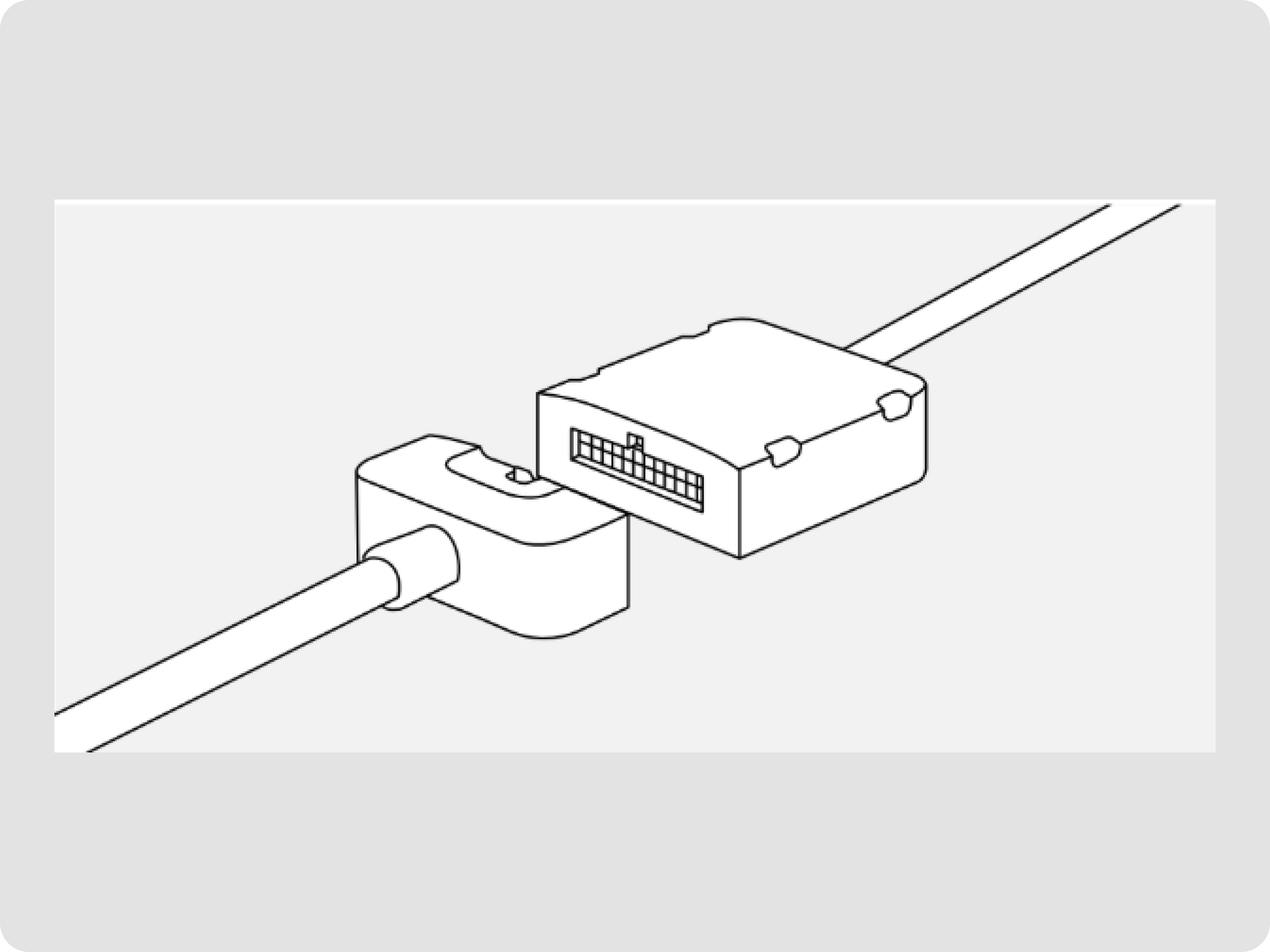

- Conecte el adaptador del vehículo a un extremo del cable en Y (P1).
Conectar el cable
Conexión directa del cable
Use este método si conecta el cable directamente al puerto de diagnóstico del vehículo o si opera en el estado de California.
- Conecte el P2 (extremo macho del cable Motive) directamente al puerto de diagnóstico del vehículo.
- No use el extremo P3 para este tipo de instalación.

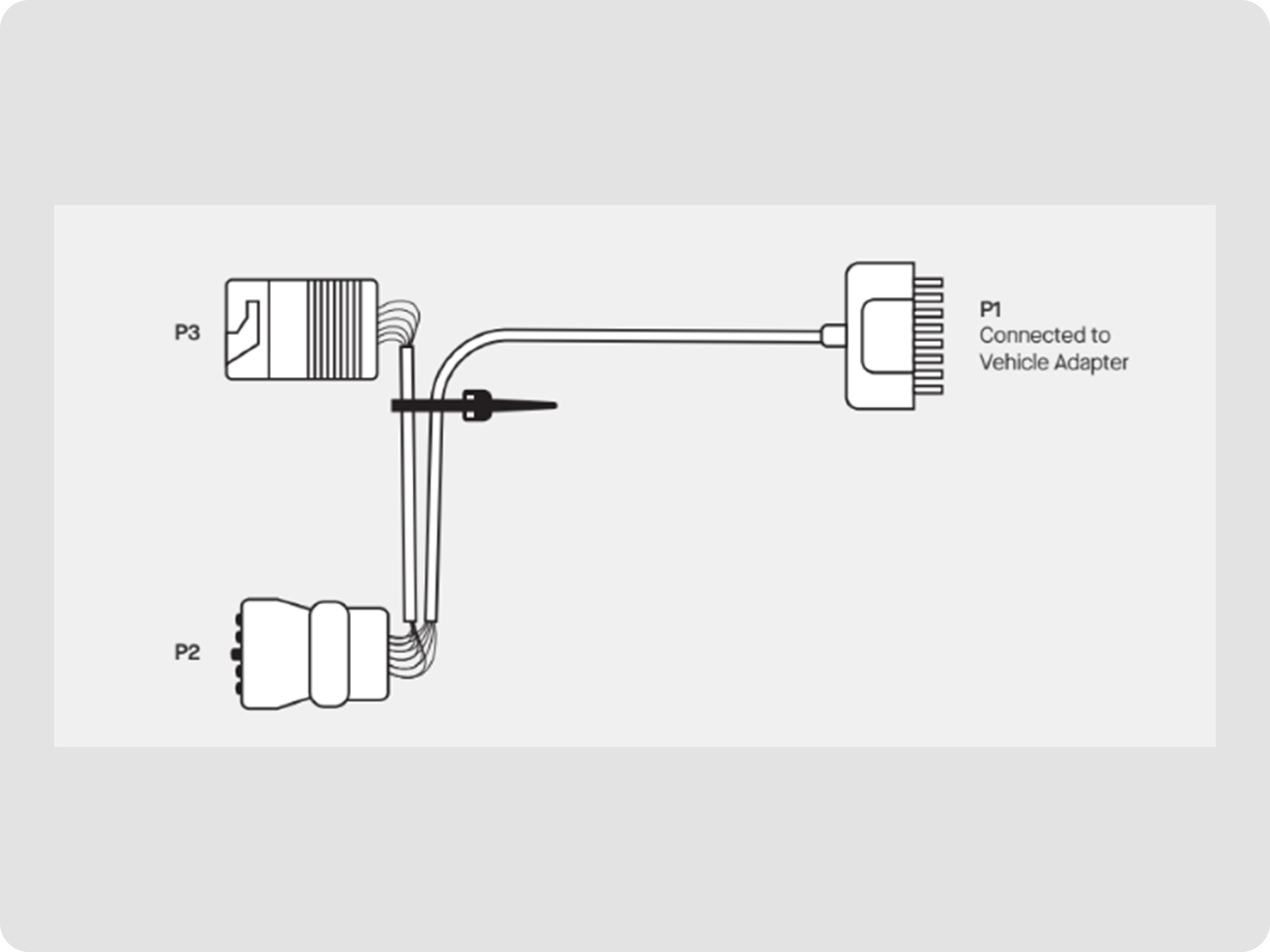

- Use una brida para asegurar el P3 no utilizado (conector de diagnóstico de repuesto) al cable principal.
- Coloque la brida cerca del conector de diagnóstico de repuesto para asegurar que esté firmemente sujeto.
- Conecte el extremo P1 del cable al adaptador del vehículo. Su conexión ahora está completa para la configuración de cable directo.
| Nota: El puerto de diagnóstico OEM no está disponible mientras el cable esté conectado. |

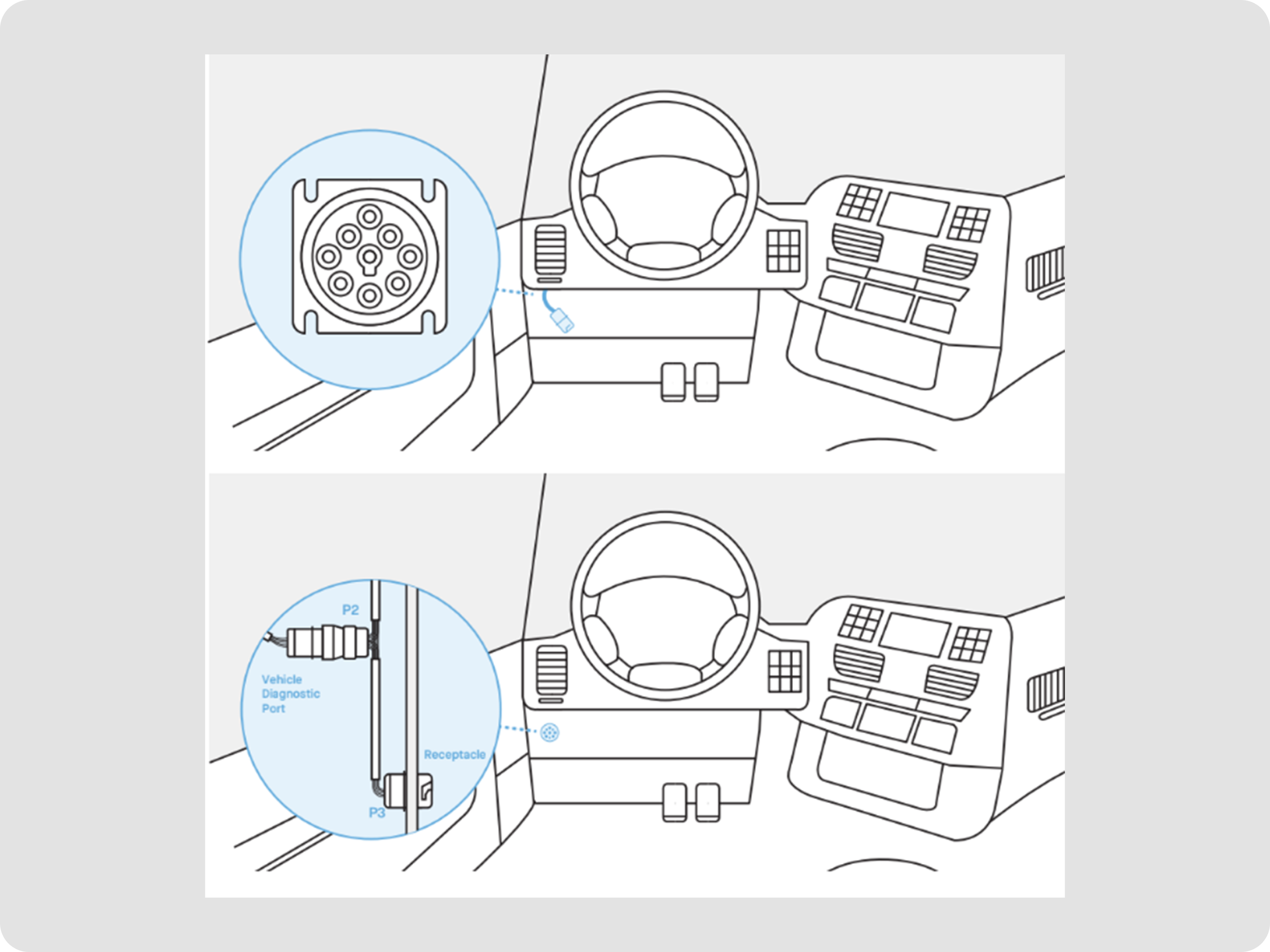

Conexión con cable en Y
Use este método si desea mantener el acceso al puerto de diagnóstico del vehículo o prefiere una instalación encubierta.
- Retire el puerto de diagnóstico OEM de su receptáculo en el tablero.
- Conecte el P2 (extremo macho del cable Motive) al puerto de diagnóstico OEM retirado.
- Instale y asegure el P3 (extremo hembra del cable Motive) en el receptáculo original del tablero usando el clip de montaje apropiado.
| Nota: Los diagnósticos del vehículo permanecen accesibles usando el puerto adicional en el Cable VCBL-Y-1939 (P3). |
Probar y montar el AI Dashcam Plus

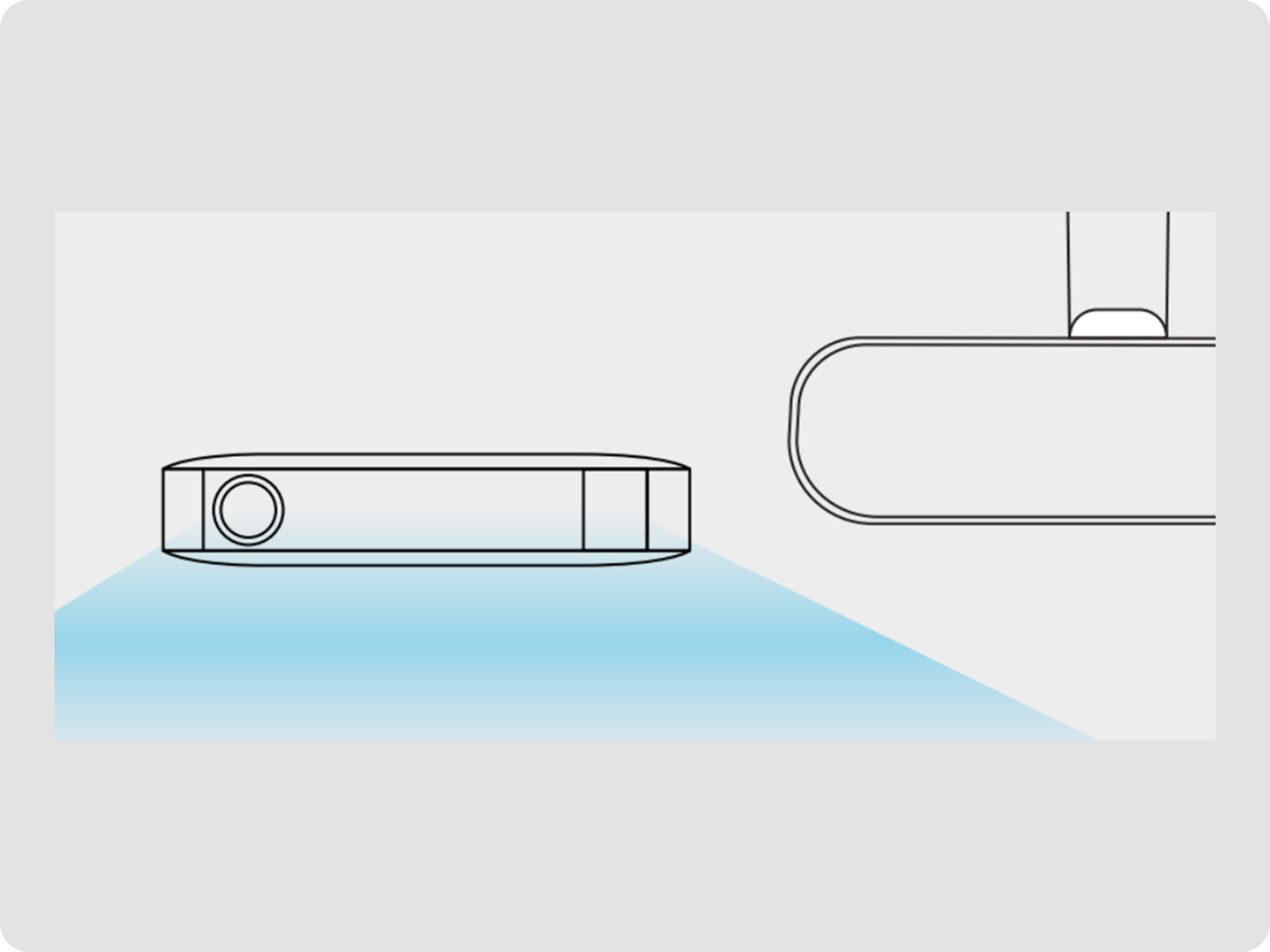

- Consulte la Guía de Instalación del AI Dashcam Plus para instrucciones sobre cómo probar y montar el dispositivo en el parabrisas del vehículo o en el lado izquierdo del espejo retrovisor. Una vez montado, la instalación final debe parecerse al ejemplo mostrado en la guía original.

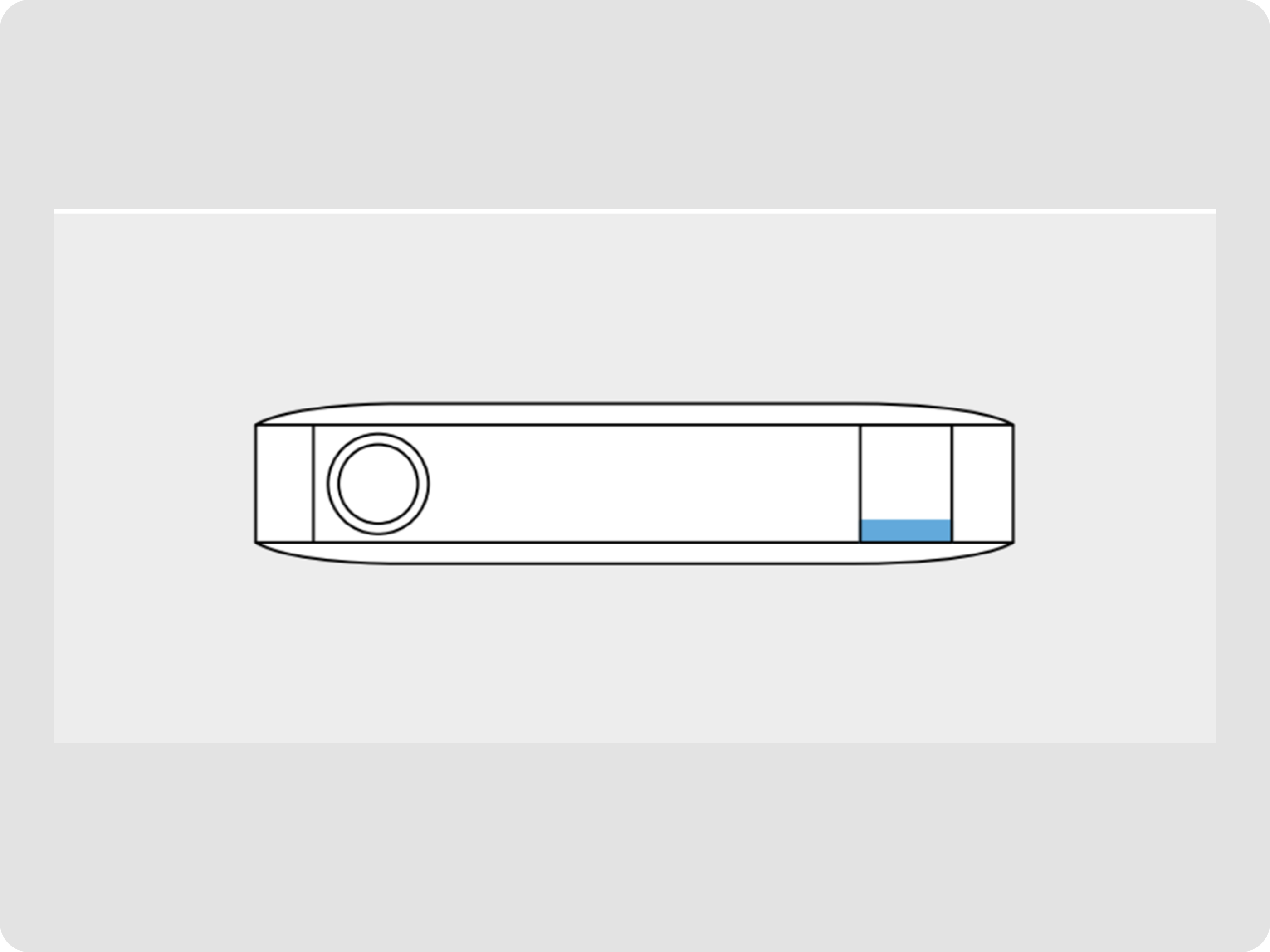

- Arranque el motor del vehículo. Cuando el LED de alerta/derecha se ponga azul, ¡el AI Dashcam Plus está encendido y conectado!
