Cable VCBL-D- VOLMC: Guía de instalación de AI Dashcam Plus para vehículos Volvo 2013-2018 y Volvo/Mack 2019+

¿Qué incluye la caja?

• Cable VCBL-D-VOLMC
• Bridas


Herramientas

• Palanca de plástico / herramienta para hacer palanca
• Juego de dados
• Destornilladores
• Puntas Torx
• Algo que pueda cortar el exceso de bridas

Instalación del Cable VCBL-D- VOLMC

• Identificar los extremos del cable
  • Retirar los paneles y conectar los cables
• Conectar el AI Dashcam Plus
• Probar y montar el AI Dashcam Plus



Identificar los extremos del cable

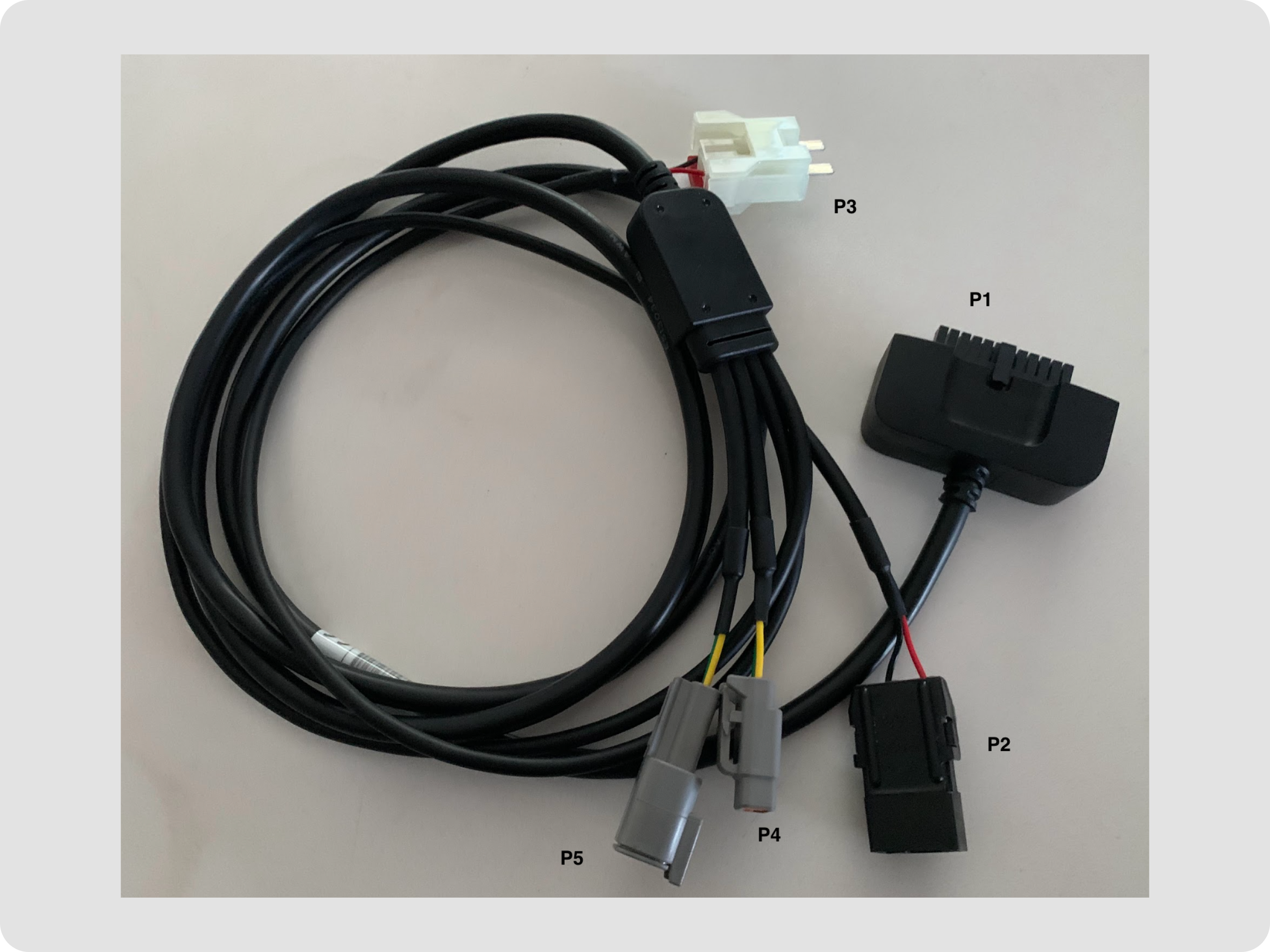

1. El cable VCBL-Y-VOLMC incluye cinco extremos etiquetados:

• P1: Se conecta al adaptador del vehículo.
• P2: Se conecta a la alimentación y tierra del vehículo para vehículos Volvo/Mack 2019+.
• P3: Se conecta a la alimentación y tierra del vehículo para vehículos Volvo 2013-2018.
• P4: El extremo hembra del cable que está conectado a la resistencia de terminación.
• P5: El extremo macho del cable que se conecta al conector del bus J1939 en el vehículo.

Retirar los paneles y conectar los cables

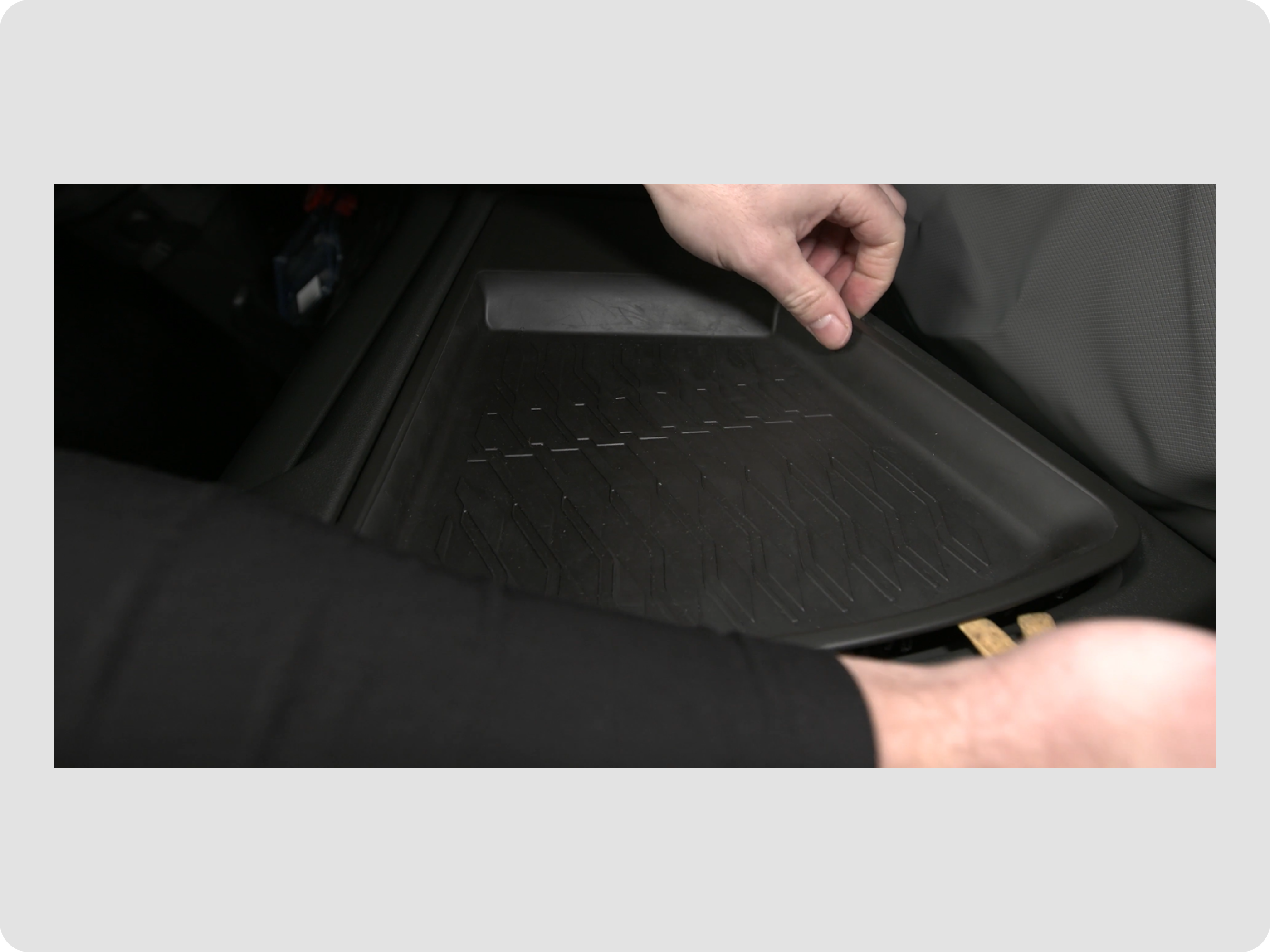

• Retirar paneles

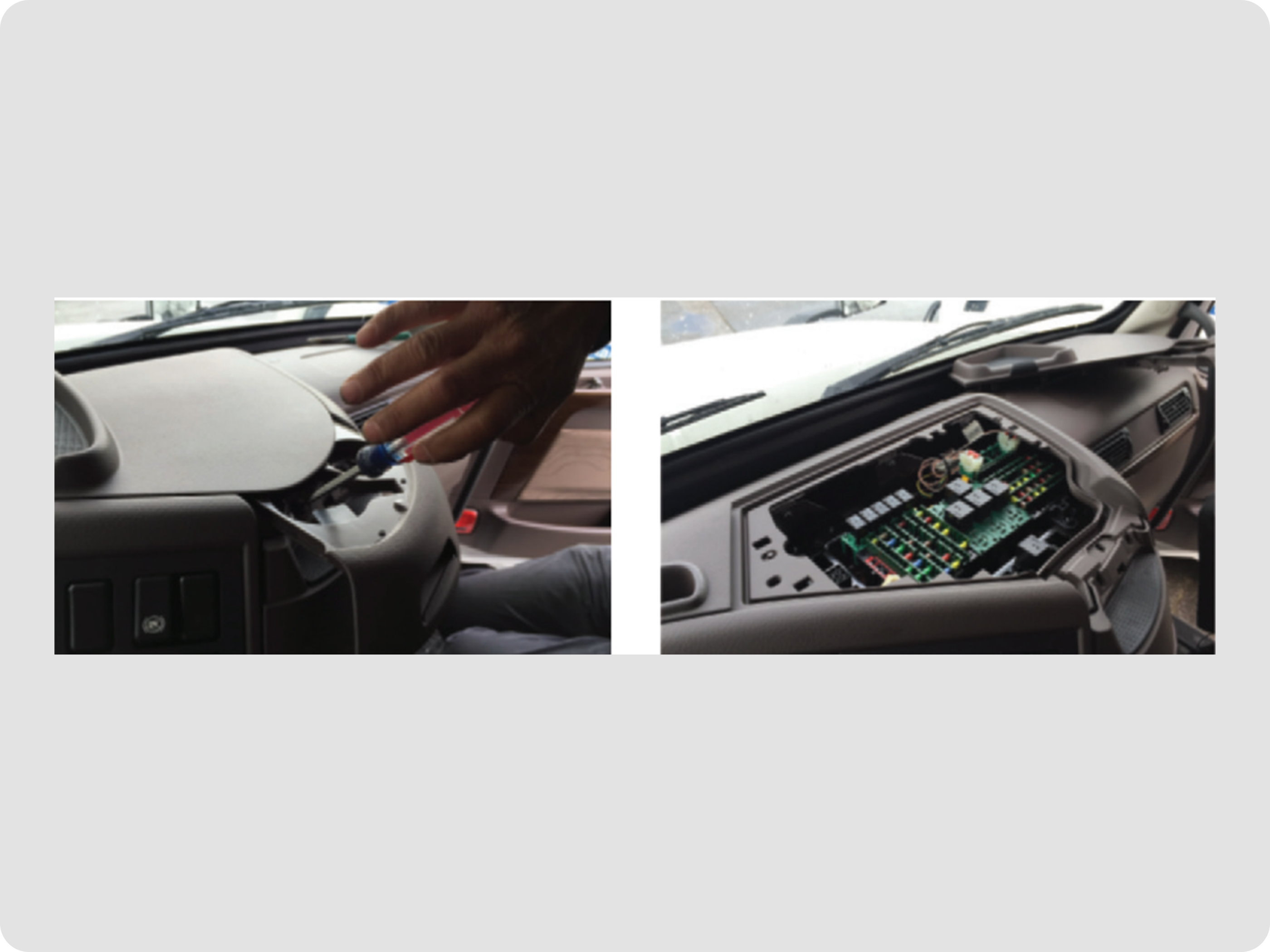

  • Para vehículos Volvo/Mack 2019+, retire el panel de fusibles en el lado centro-derecho del tablero, cerca del volante. Para vehículos con conector RP1226, use el cable VCBL-Y-1226.
  • Para vehículos Volvo 2013-2018, retire el panel de acceso ubicado en la parte superior central del tablero, en el lado derecho del volante.

• Identificando el conector

  • Para vehículos Volvo/Mack 2019+, hay dos conectores J1939 idénticos (DL1 y DL3) en la consola central. Identifique y conecte al conector J1939 etiquetado como DL1J1939, evitando DL3J1939.

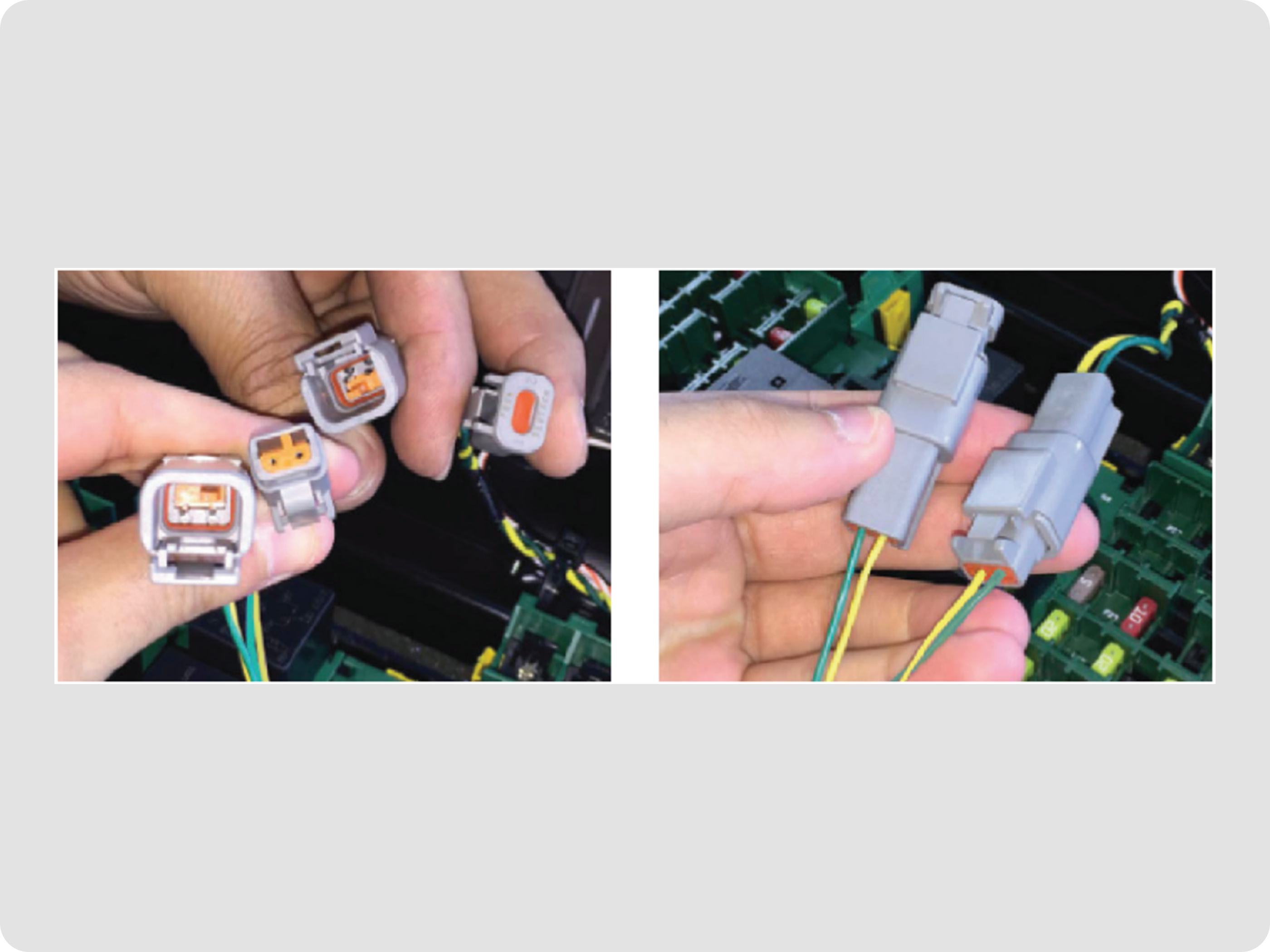

• Retirar la resistencia de terminación

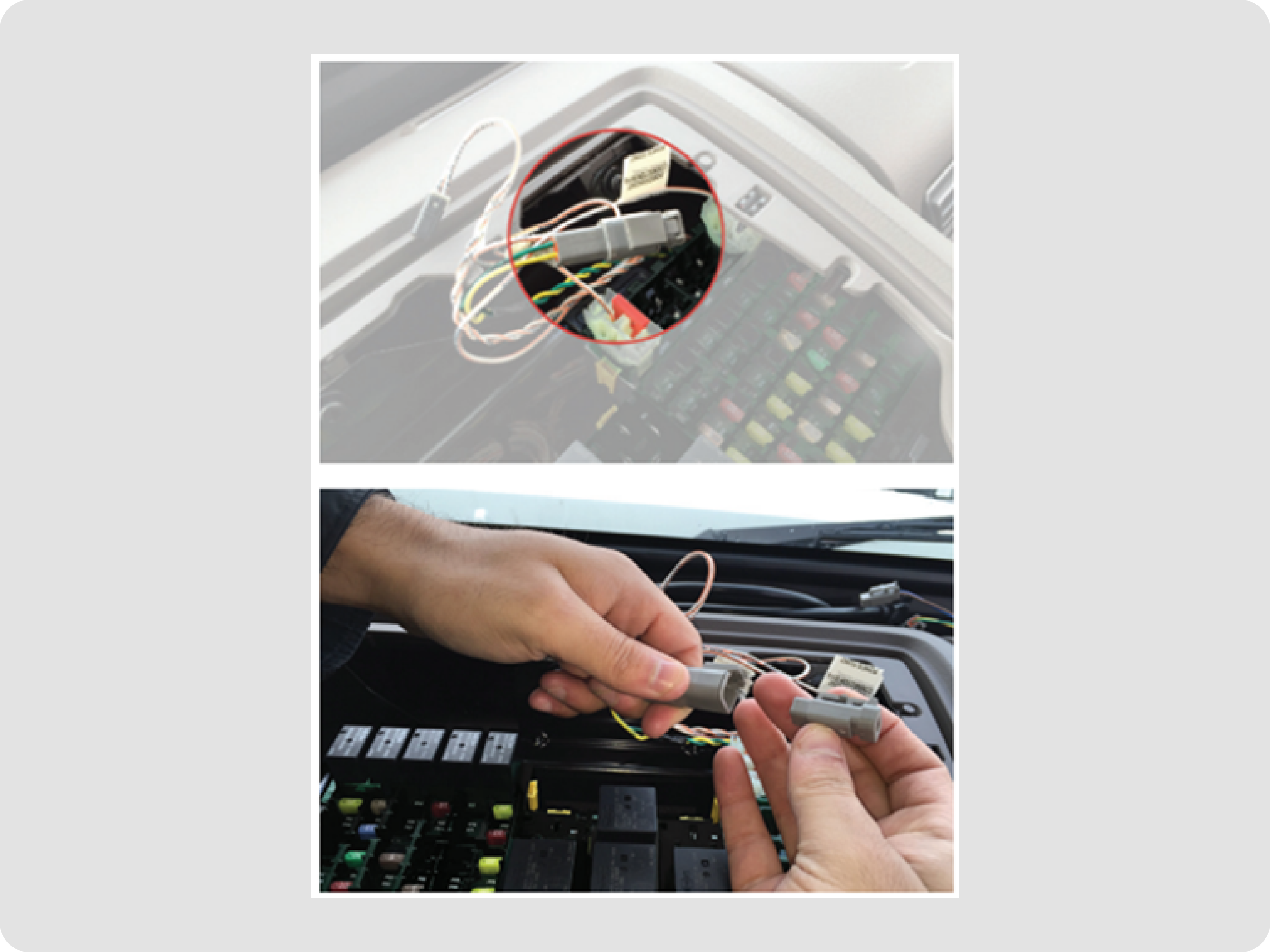

  • Desconecte la resistencia de terminación del conector del bus J1939 y no la deseche. El conector del bus J1939 puede localizarse siguiendo el par de cables trenzados verde y amarillo en el panel de fusibles.

• Conectar los cables

  • Conecte el extremo macho del cable Motive (P5) a el conector del bus J1939 del camión, donde estaba conectada la resistencia de terminación


• Completar la conexión

  • Conecte la resistencia de terminación al extremo hembra del cable Motive (P4) para cerrar el circuito.

• Enrutamiento hacia la fuente de energía

  • Dirija el cable de alimentación hacia abajo, hacia el panel frontal del tablero.

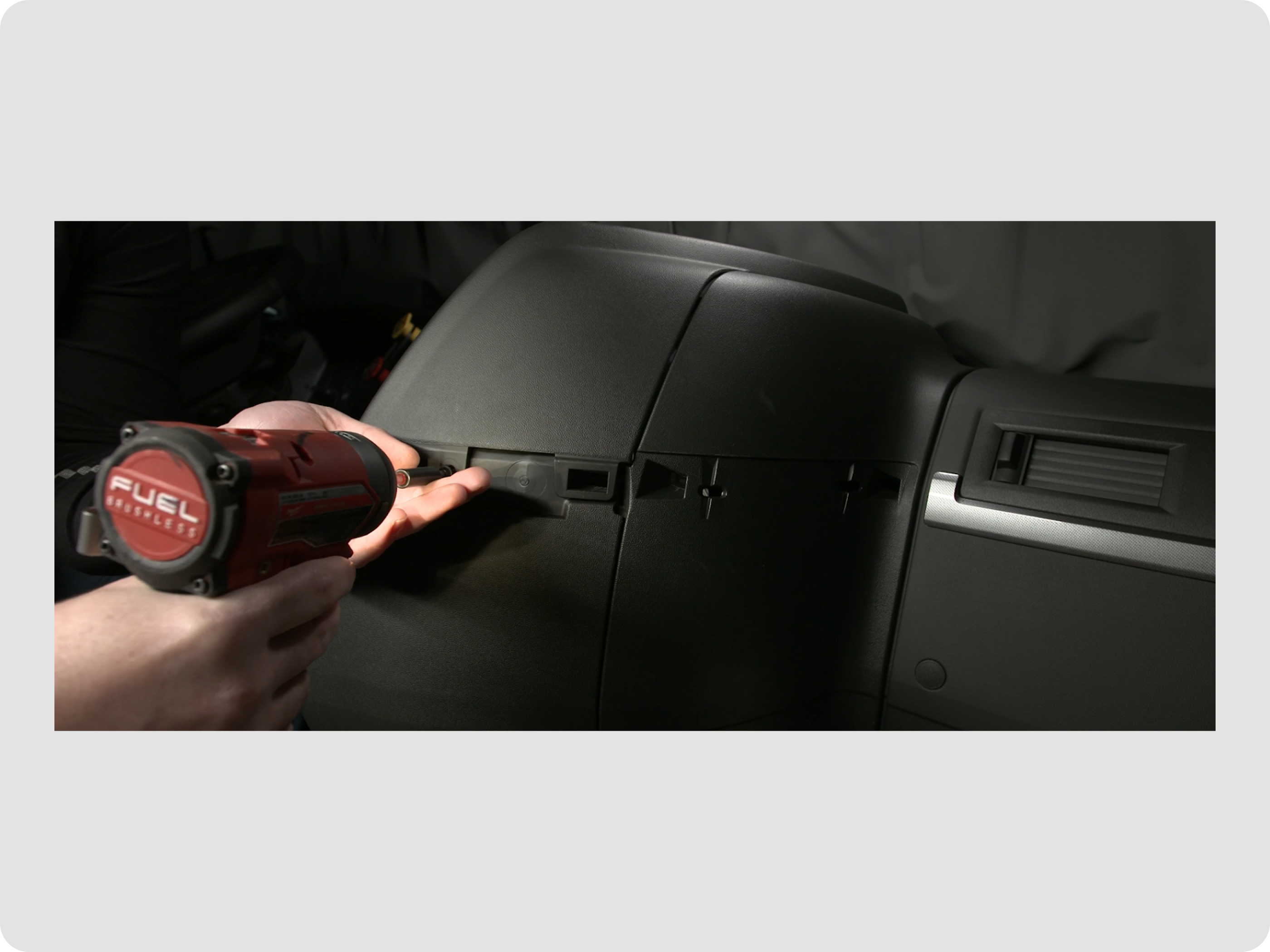

  • Luego, retire el panel frontal del tablero para acceder al conector abierto de la batería. Comience por hacer palanca para retirar la moldura, quitar los tornillos y luego desprender los paneles superior e inferior.

• Conexión a la energía

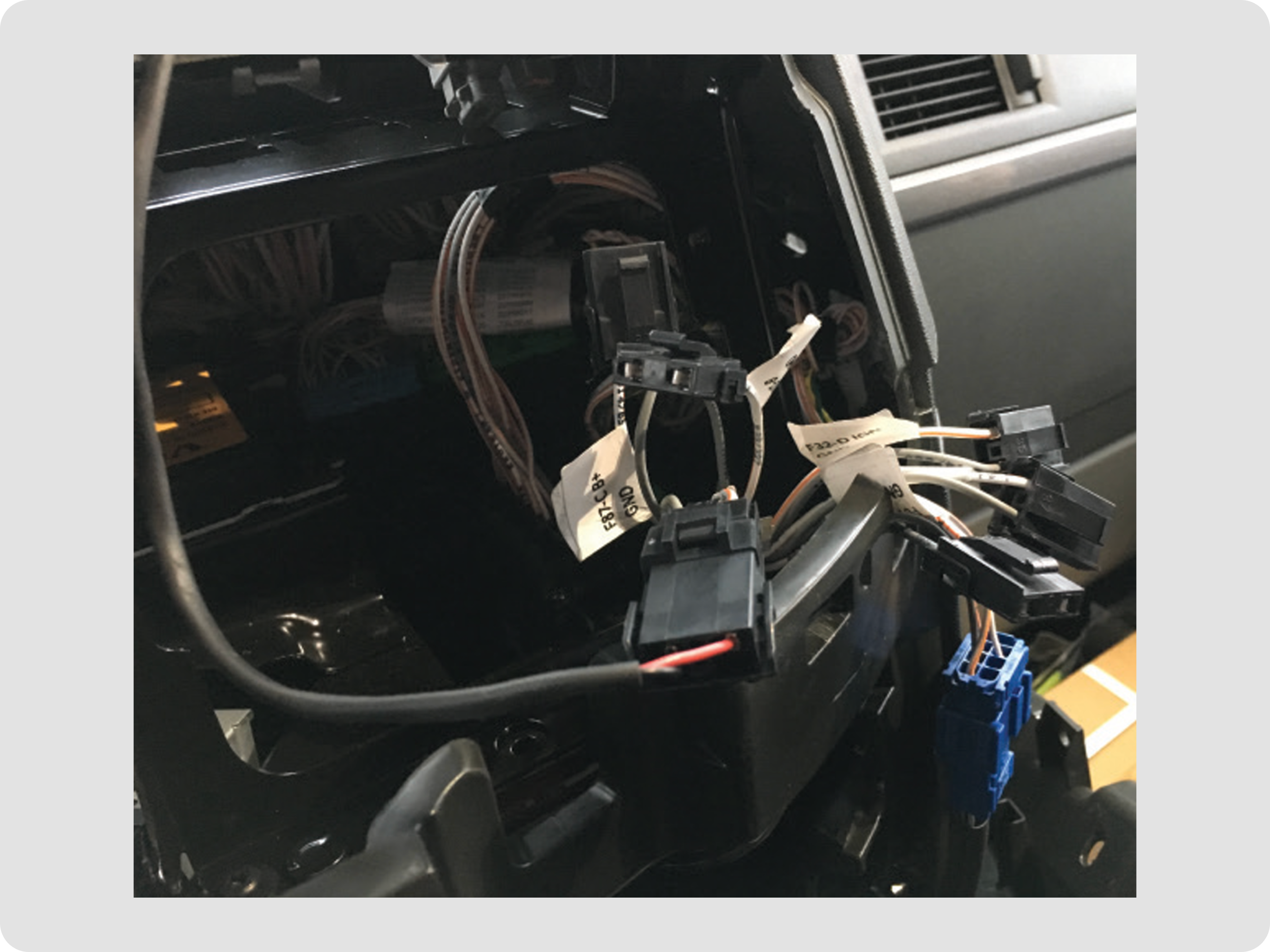

  • Para vehículos Volvo/Mack 2019+, conecte el conector de energía del cable Motive (P2) a un conector de batería abierto en el panel de acceso. Hay seis conectores idénticos. Conecte el cable Motive en uno de los dos conectores etiquetados como F87. Asegúrese de que el extremo P3 del cable esté cerrado con la tapa para evitar cortocircuitos.
  • Para vehículos Volvo 2013-2018, pase el extremo de alimentación Motive (P3) y conéctelo a este conector de batería. Asegúrese de que el cable rojo vaya a la alimentación y el cable negro a tierra. El conector de alimentación tiene una estructura con llave para que solo encaje de una manera. Si tiene problemas para conectarlo, intente rotar el conector de alimentación. Asegúrese de que el extremo P2 del cable esté cerrado con la tapa para evitar cortocircuitos.

Conectar el AI Dashcam Plus

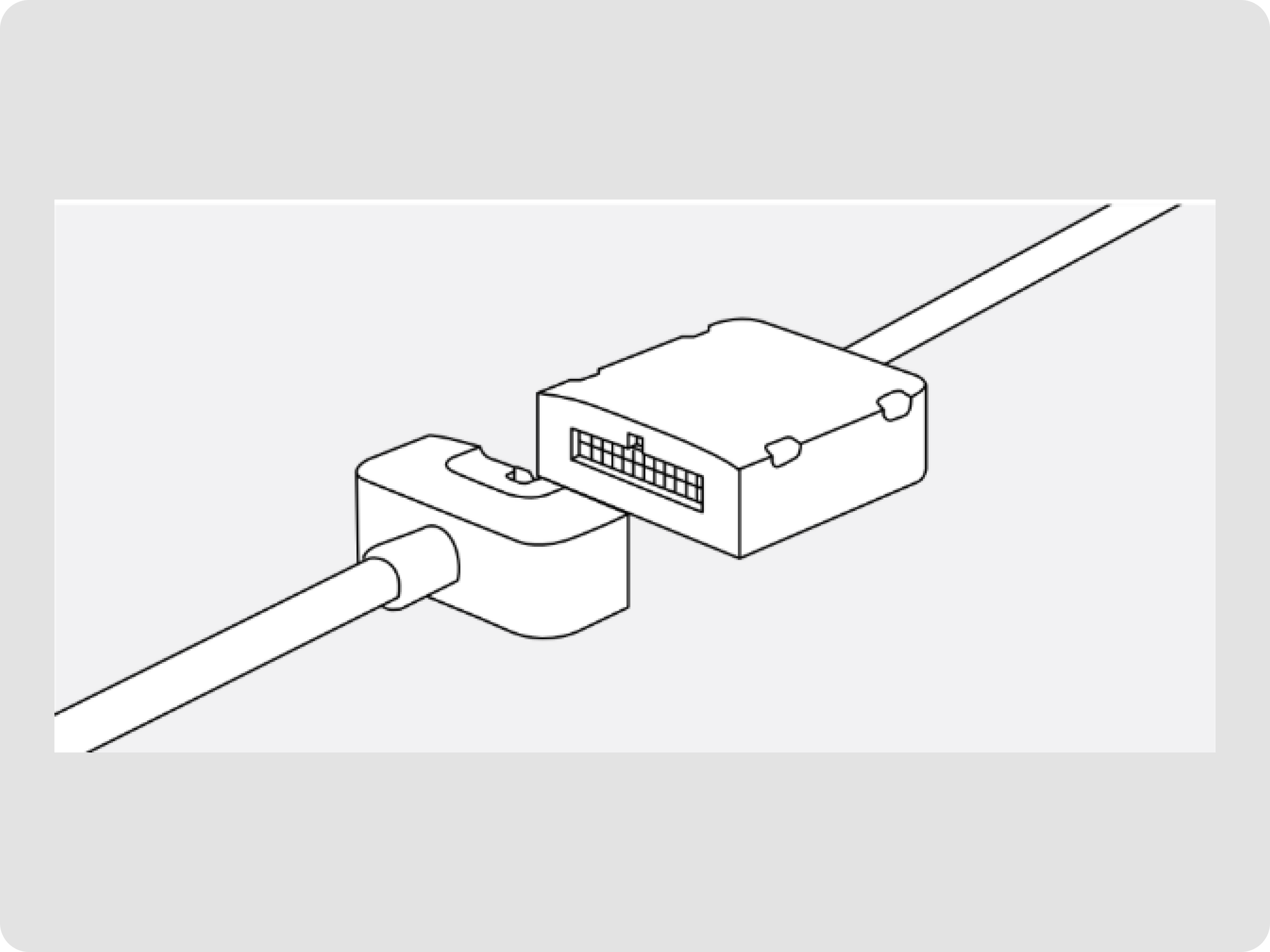

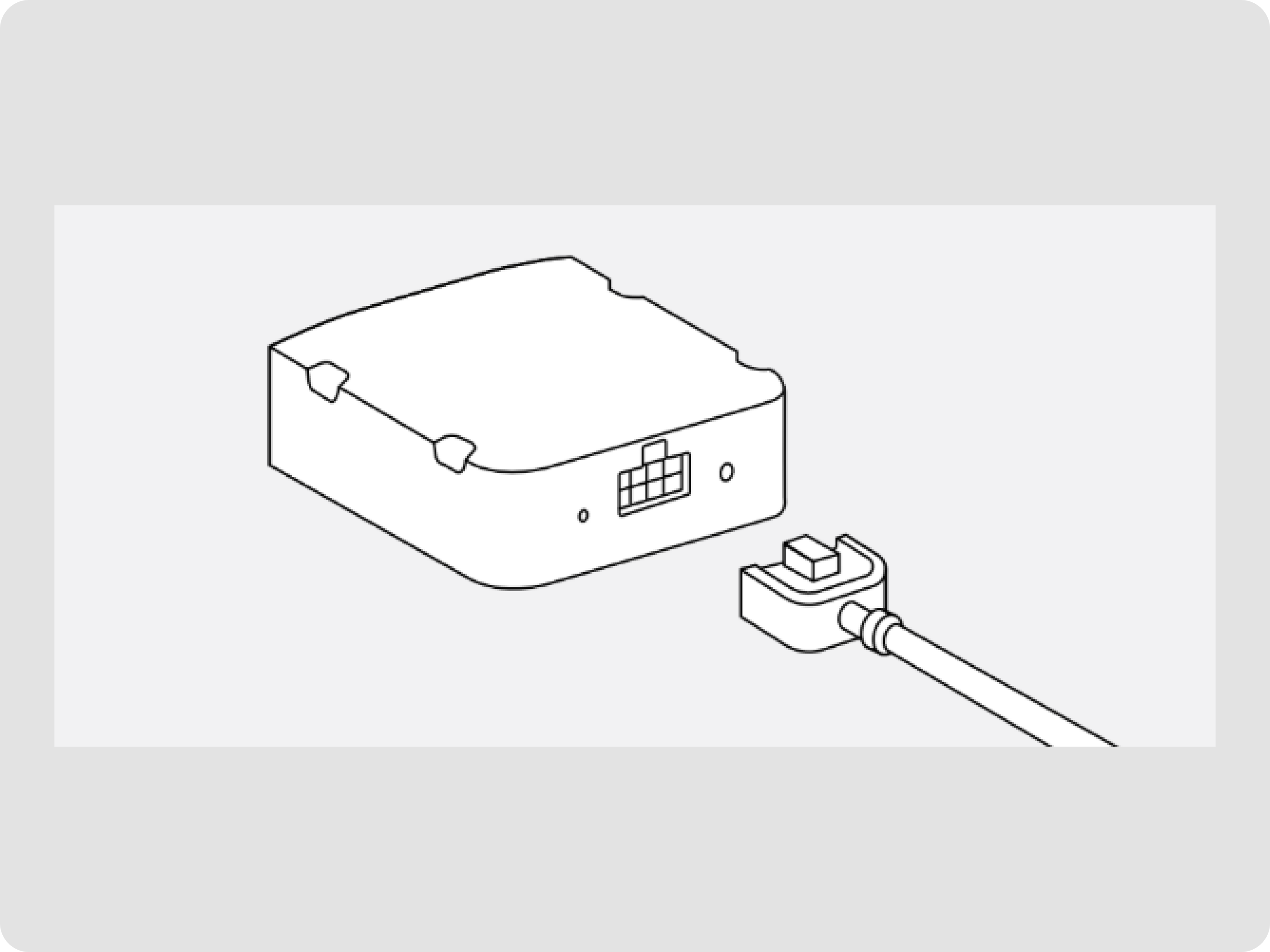

1. Conecte el cable del AI Dashcam Plus al adaptador del vehículo.

2. Conecte el adaptador del vehículo a un extremo del cable en Y (P1).

Probar y montar el AI Dashcam Plus

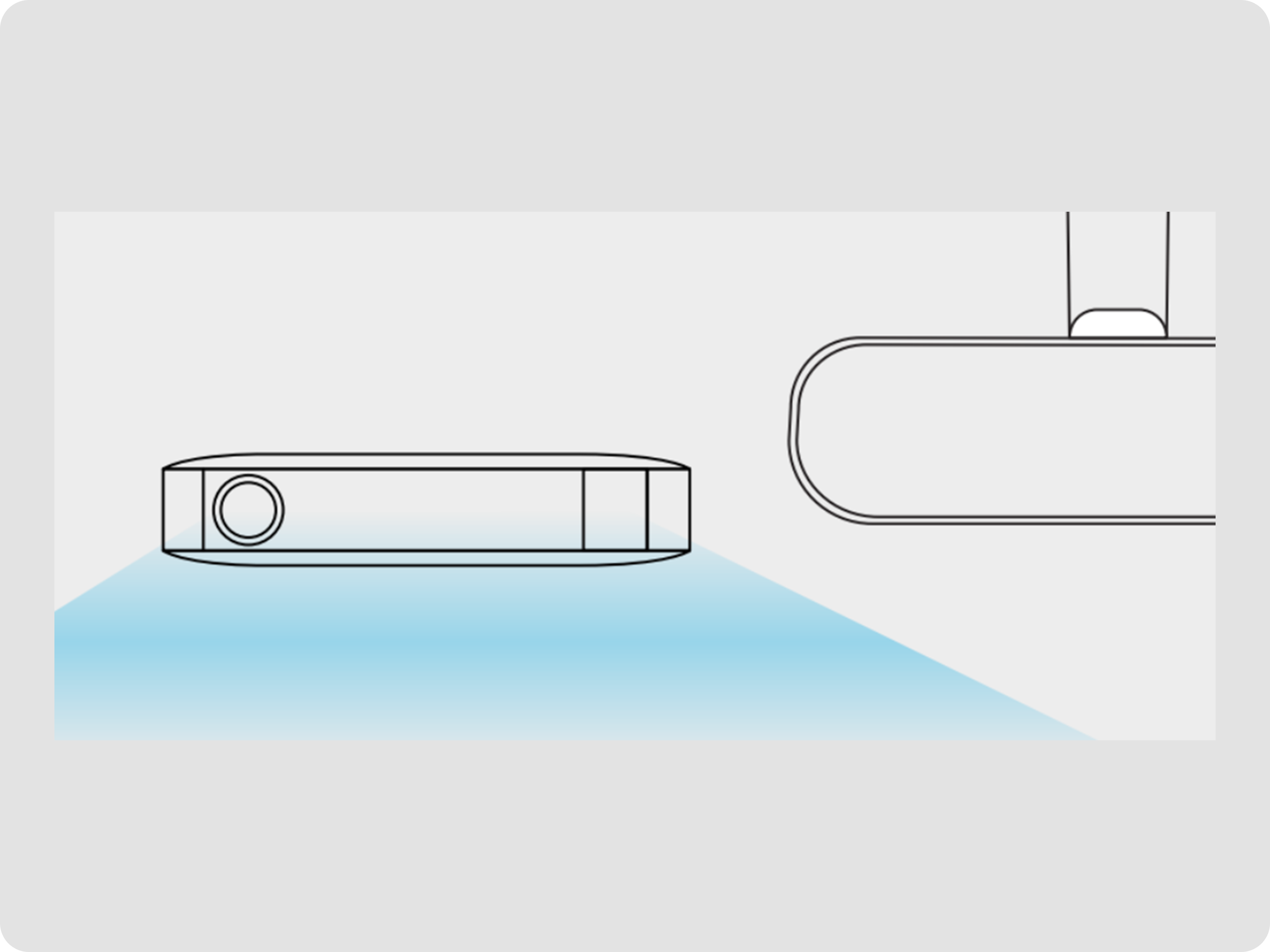

1. Consulte la Guía de instalación de AI Dashcam Plus para instrucciones sobre cómo probar y montar el dispositivo en el parabrisas del vehículo o en el lado izquierdo del espejo retrovisor. Una vez montado, la instalación final debe parecerse al ejemplo mostrado en la guía original.

2. Encienda el motor del vehículo. Cuando el LED de alerta/derecha se ponga azul, el AI Dashcam Plus está encendido y conectado.
