¿Qué incluye la caja?
- Cable VCBL-D-MACK
- Bridas
Herramientas
- Espátula/plastico para hacer palanca
- Juego de dados
- Destornilladores
- Puntas Torx
- Cualquier herramienta que pueda cortar el exceso de bridas
Instalación del Cable VCBL-D- VOLMC
|
Nota: Antes de comenzar la instalación, asegúrese de lo siguiente:
|
Identificar los extremos del cable

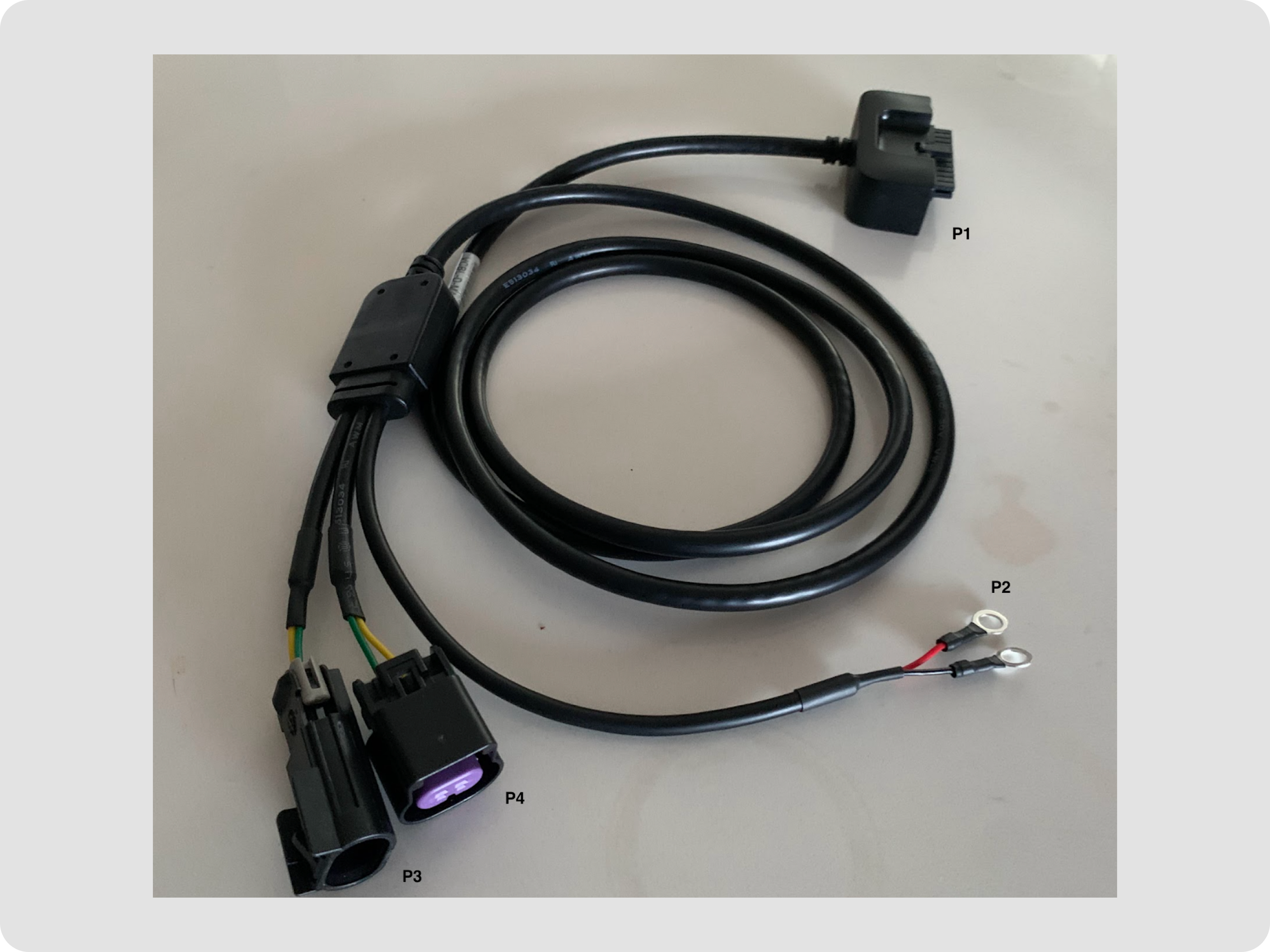

1. El cable VCBL-Y-MACK incluye cuatro extremos etiquetados:
- P1: Se conecta al adaptador del vehículo
- P2: Terminales anulares que se conectan a la alimentación y tierra del vehículo
- P3: El extremo hembra del cable que se conecta a la resistencia de terminación
- P4: El extremo macho del cable que se conecta al conector del bus J1939 en el vehículo
Retirar los paneles y conectar los cables
-
Retirar paneles

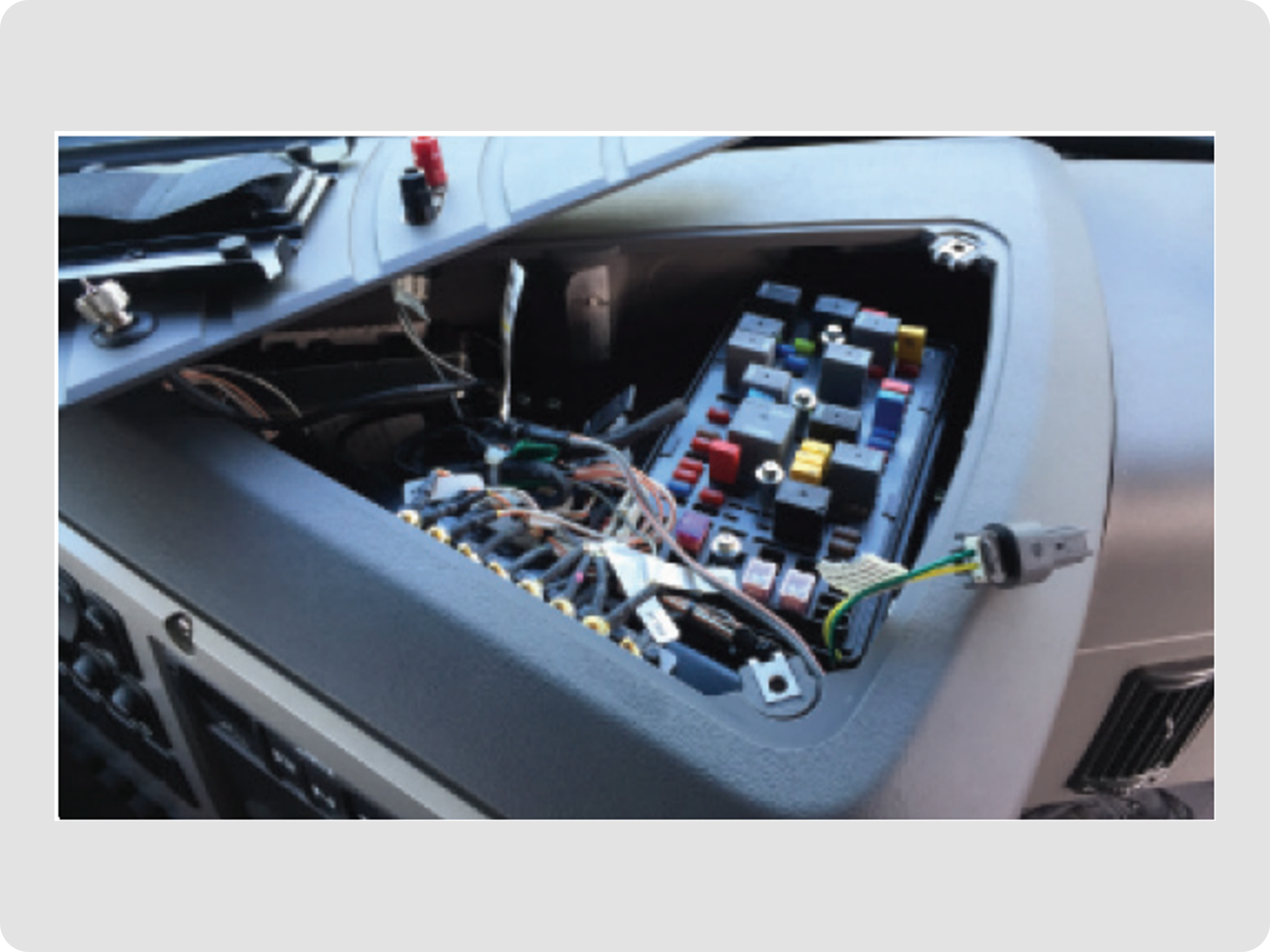

- Retire el panel de acceso ubicado en la parte superior central del tablero en el lado derecho del volante. Algunos vehículos pueden requerir un destornillador.
-
Retirar la resistencia de terminación

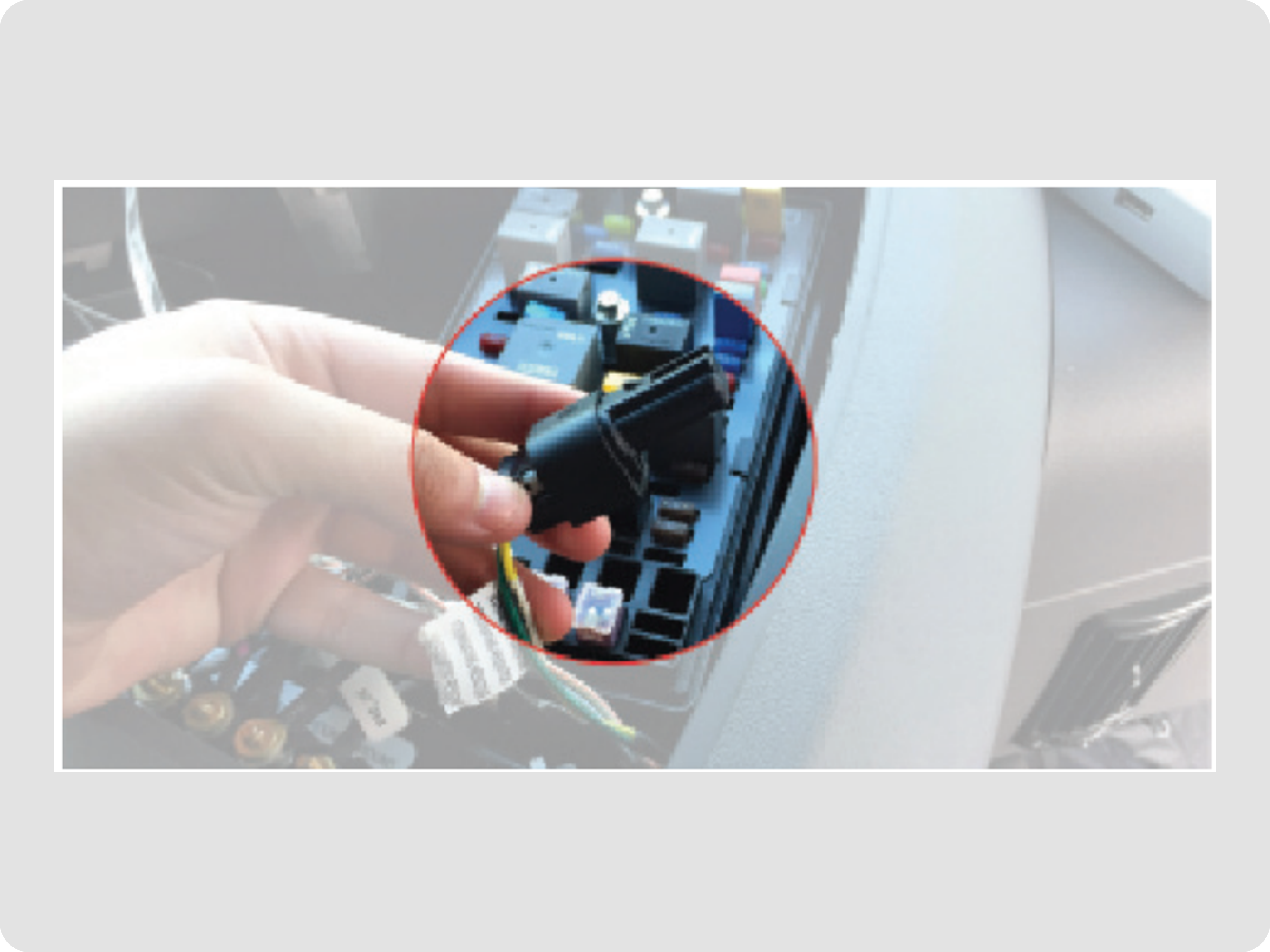

- Desconecte la resistencia de terminación del conector del bus J1939. Generalmente, el conector del bus J1939 se puede encontrar siguiendo el par de cables trenzados verde y amarillo en el panel de acceso. No deseche esta resistencia.
-
Conectar los cables

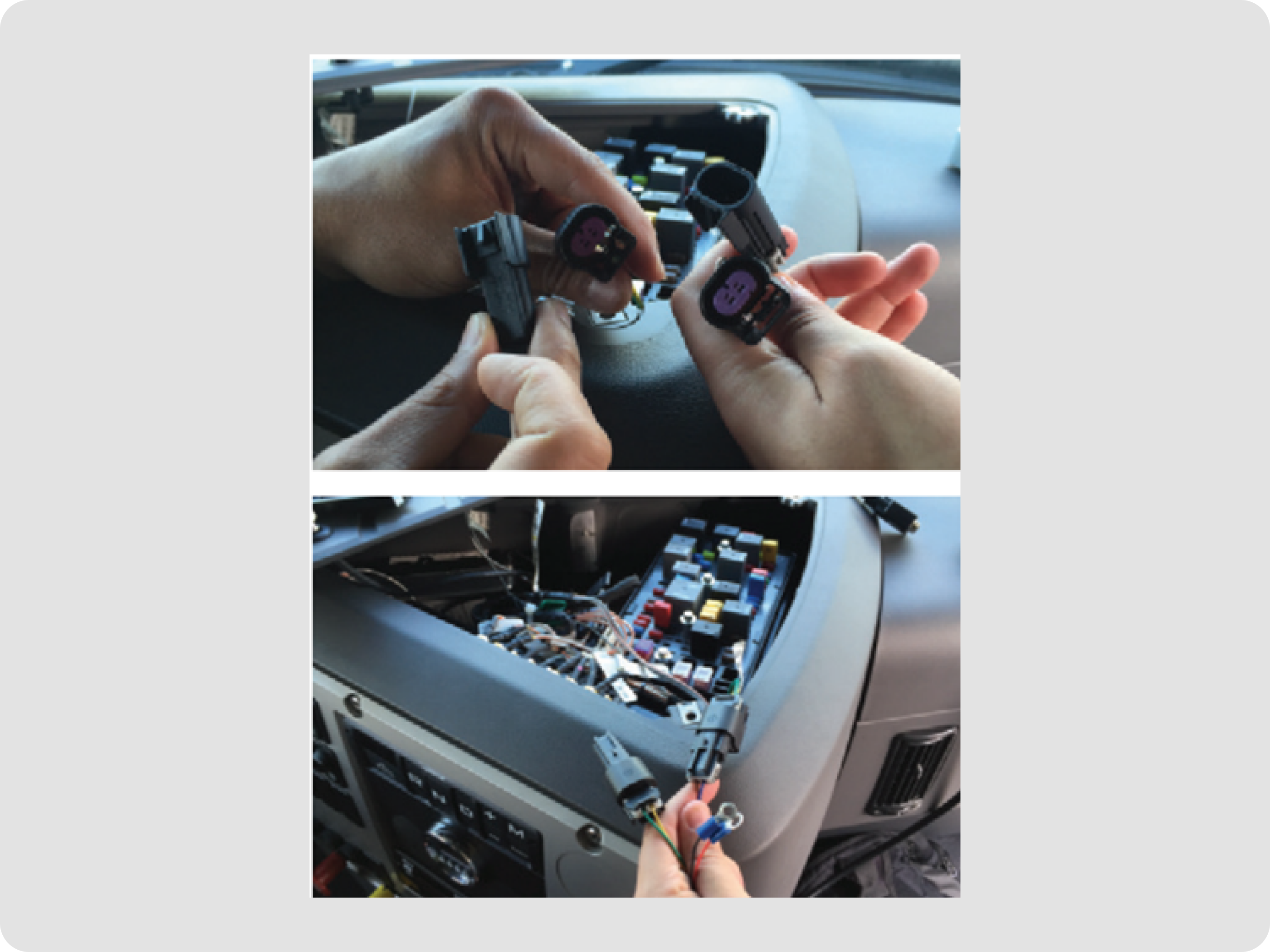

- Conecte el extremo macho del cable Motive (P4) al extremo hembra del conector del bus J1939 del camión (donde estaba conectada la resistencia de terminación).
-
Completar la conexión
- Conecte la resistencia de terminación al extremo hembra del cable Motive (P3) para cerrar el circuito.
-
Conexión a la alimentación

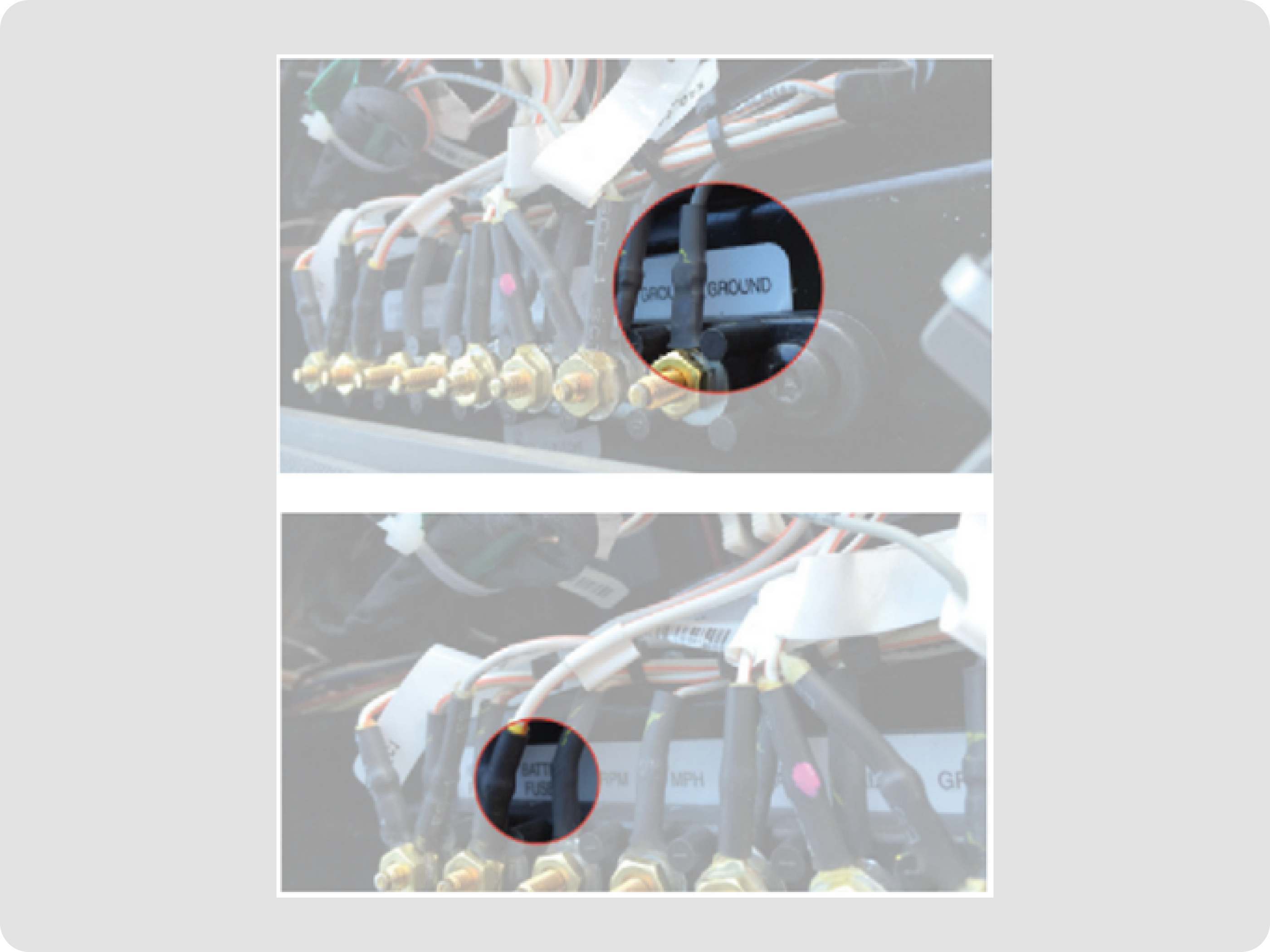

- Varios terminales de alimentación/tierra sobresalen del camión dentro del panel de acceso. Los terminales anulares del cable Motive encajan sobre dos de los terminales, los cuales deberían estar etiquetados o codificados por color.
- El terminal anular rojo (P2) debe conectarse al terminal de ‘Alimentación’, y el terminal anular negro (P2) debe conectarse al terminal de ‘Tierra’. El terminal de ‘Alimentación’ también puede estar etiquetado como ‘Batería’ o ‘Fusible de batería’. No conecte el terminal anular rojo al terminal etiquetado como ‘Ignición’.
- Asegure el cableado con bridas y luego vuelva a colocar los paneles.
|
Nota: Dependiendo del vehículo, puede ser necesario modificar los paneles para pasar el cable hasta la parte superior del tablero. Si no es posible modificar los paneles, entonces monte el adaptador del vehículo dentro del panel. Cuando se monte dentro del panel, asegúrese de que el cable no quede pellizcado, ya que esto dañará el cable. |
Conectar el AI Dashcam Plus

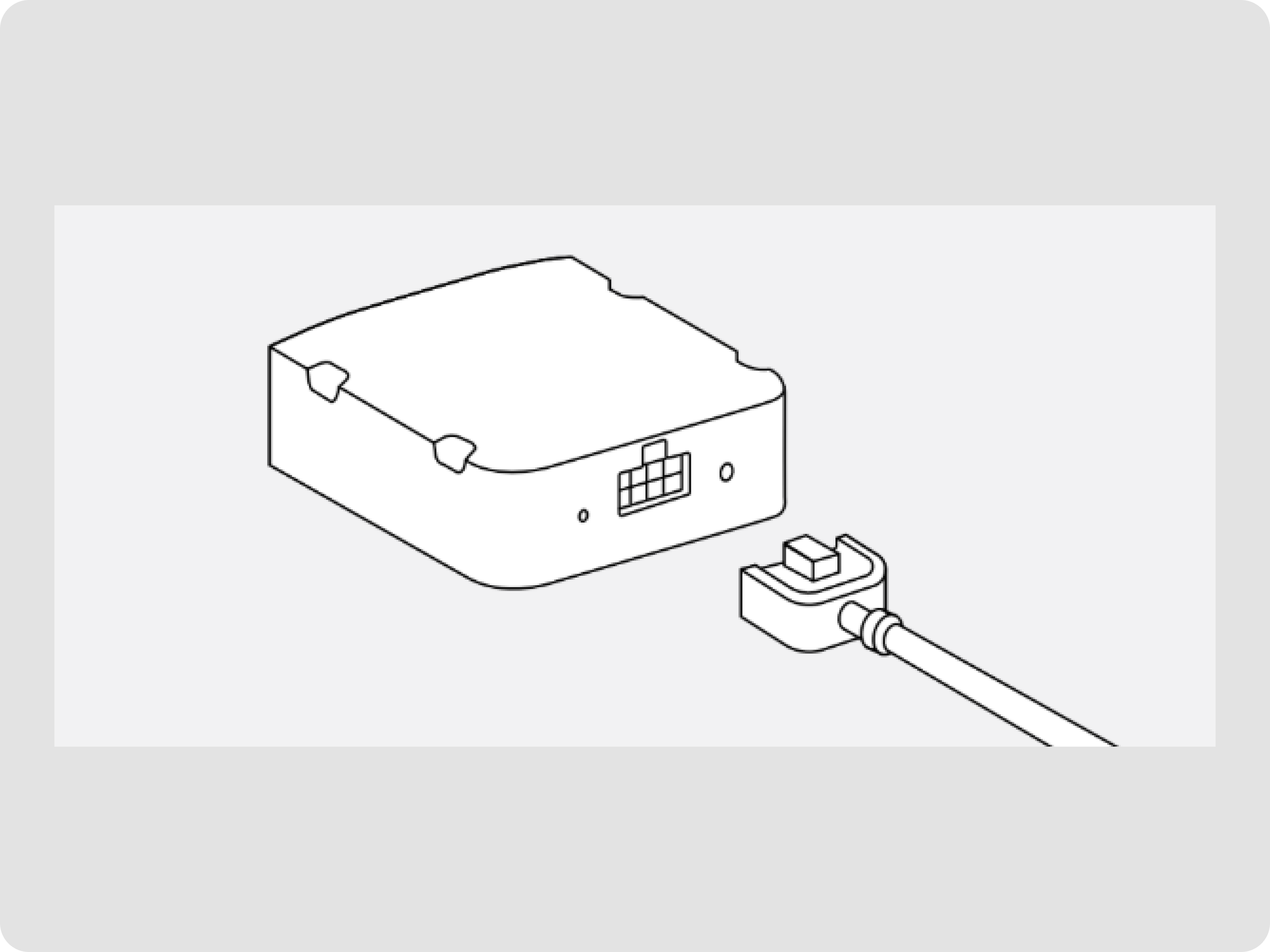

- Conecte el cable del AI Dashcam Plus al adaptador del vehículo.

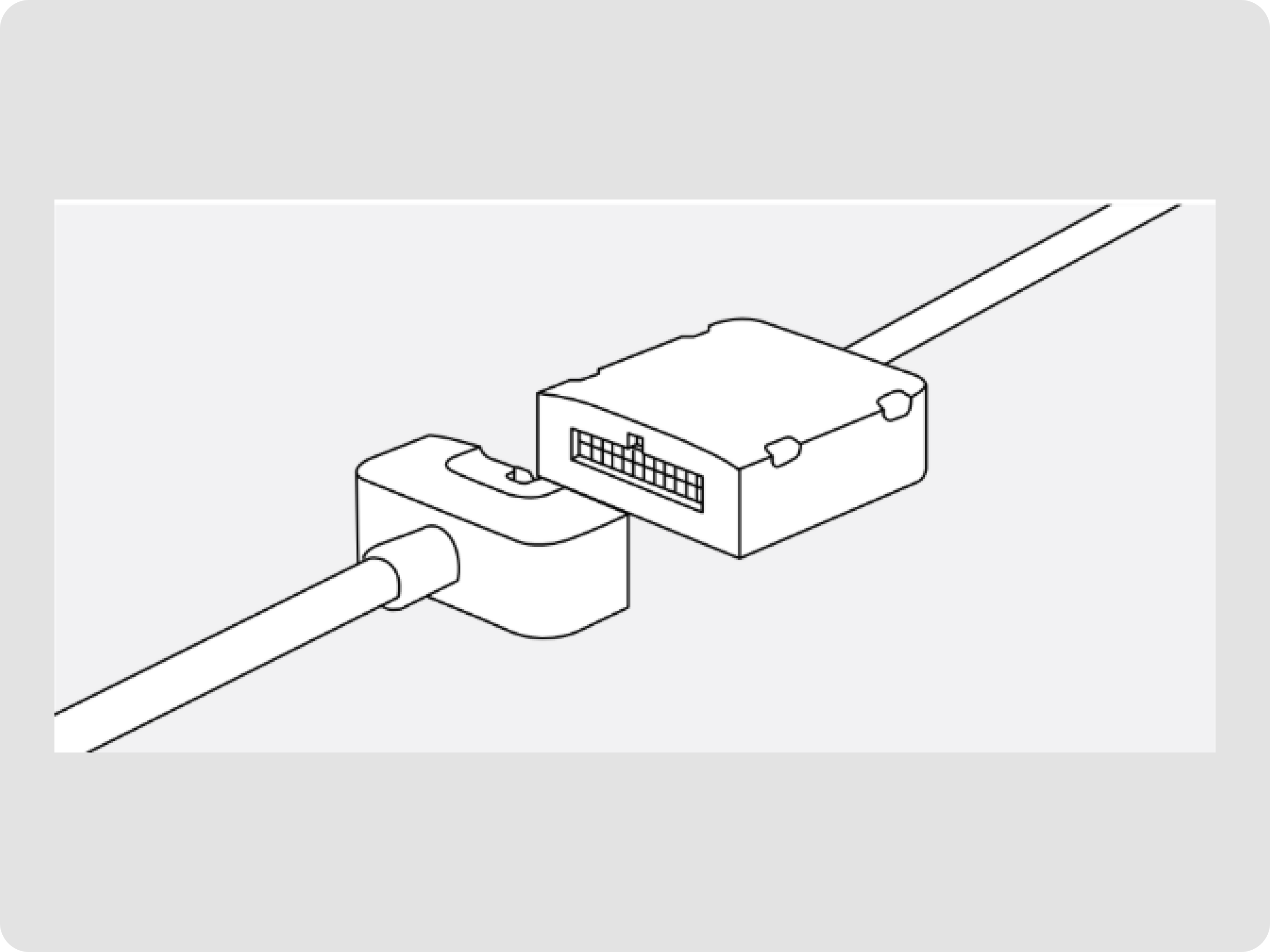

- Conecte el adaptador del vehículo a un extremo del cable en Y (P1).
Probar y montar el AI Dashcam Plus

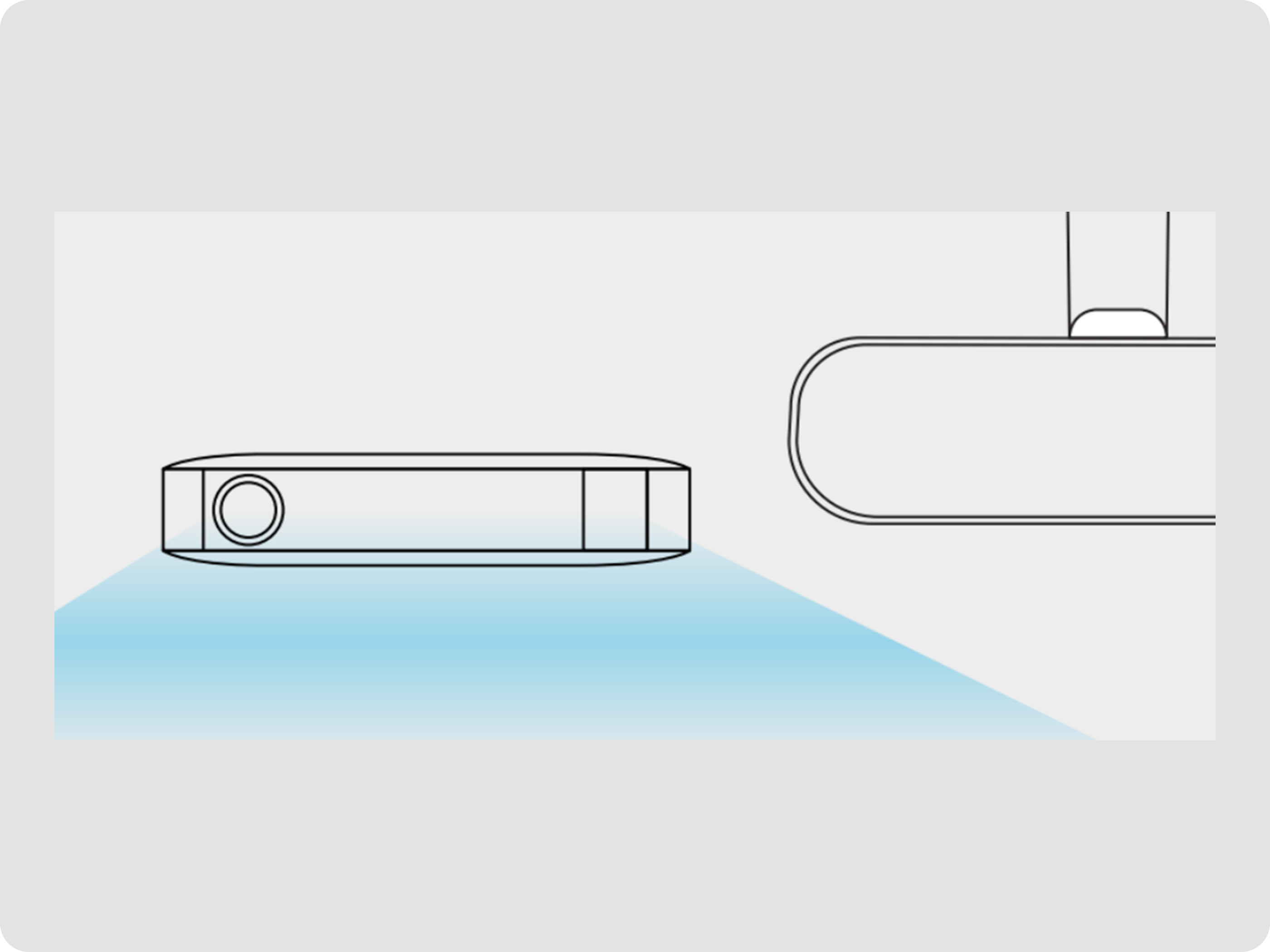

- Consulte la Guía de Instalación de AI Dashcam Plus para instrucciones sobre cómo probar y montar el dispositivo en el parabrisas del vehículo o en el lado izquierdo del espejo retrovisor. Una vez montado, la instalación final debe parecerse al ejemplo mostrado en la guía original.

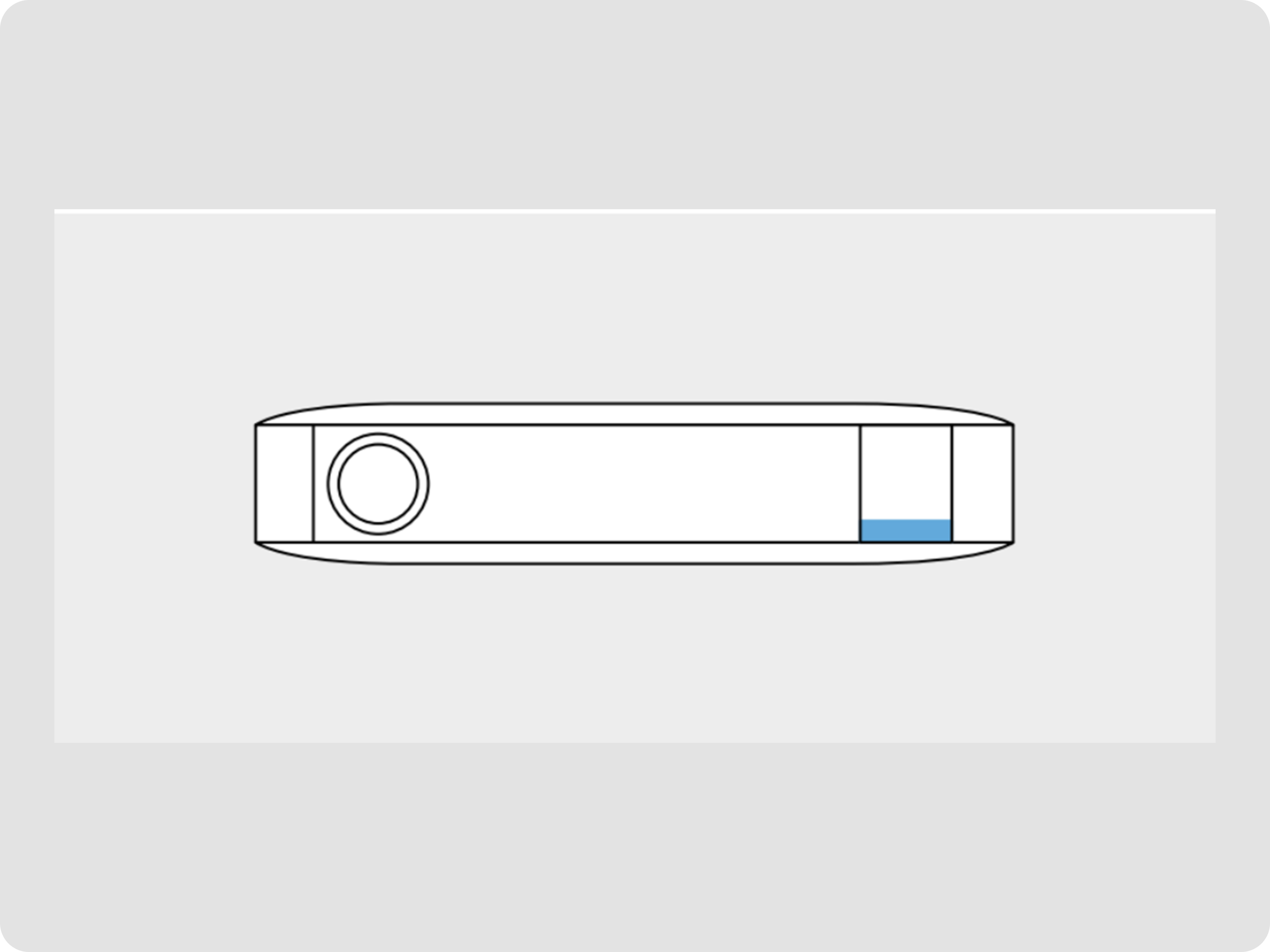

- Encienda el motor del vehículo. Cuando la luz LED de alerta/derecha se ponga azul, el AI Dashcam Plus está encendido y conectado.
