Cable VCBL-Y-OBD2: Guía de Instalación de AI Dashcam Plus para vehículos con puerto OBDII

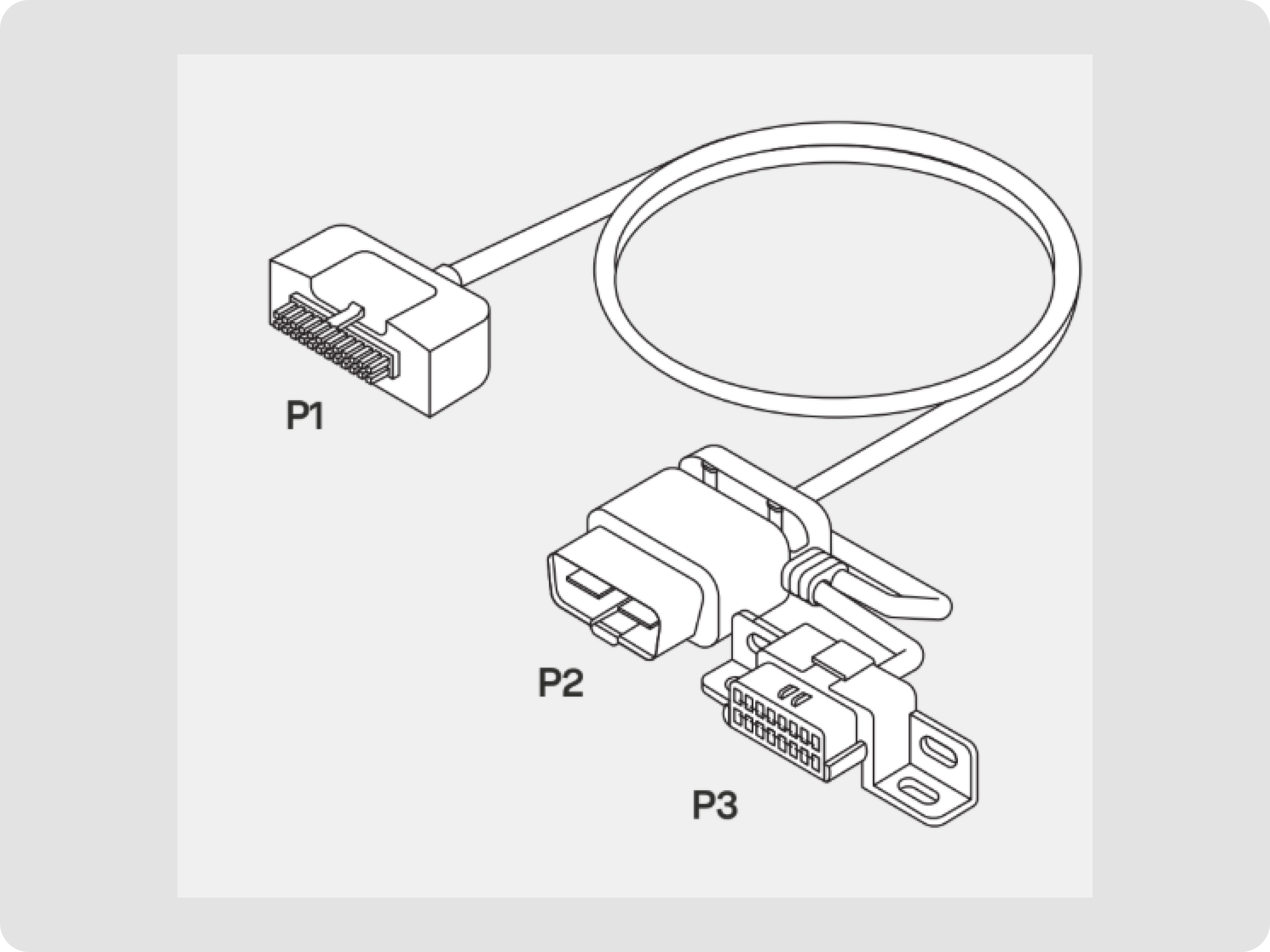

Identificar los extremos del cable

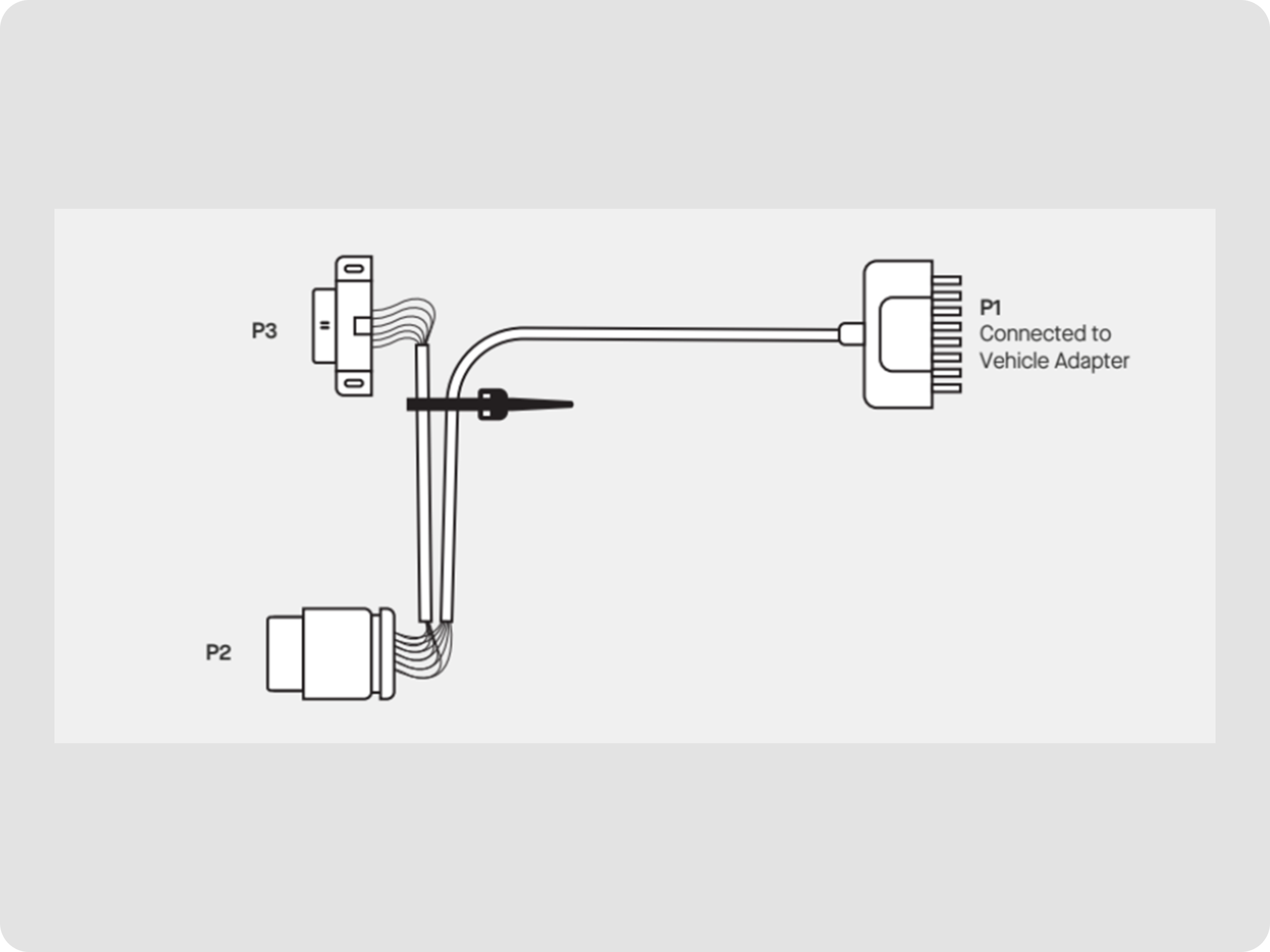

El cable VCBL-Y-1939 incluye tres extremos etiquetados:

• P1: Se conecta al adaptador del vehículo
• P2: Se conecta al puerto de diagnóstico del vehículo
• P3: Es un cable opcional; se conecta al receptáculo del tablero (se usa en la configuración de cable en Y para mantener el acceso diagnóstico).

Localizar el puerto de diagnóstico OBD-II

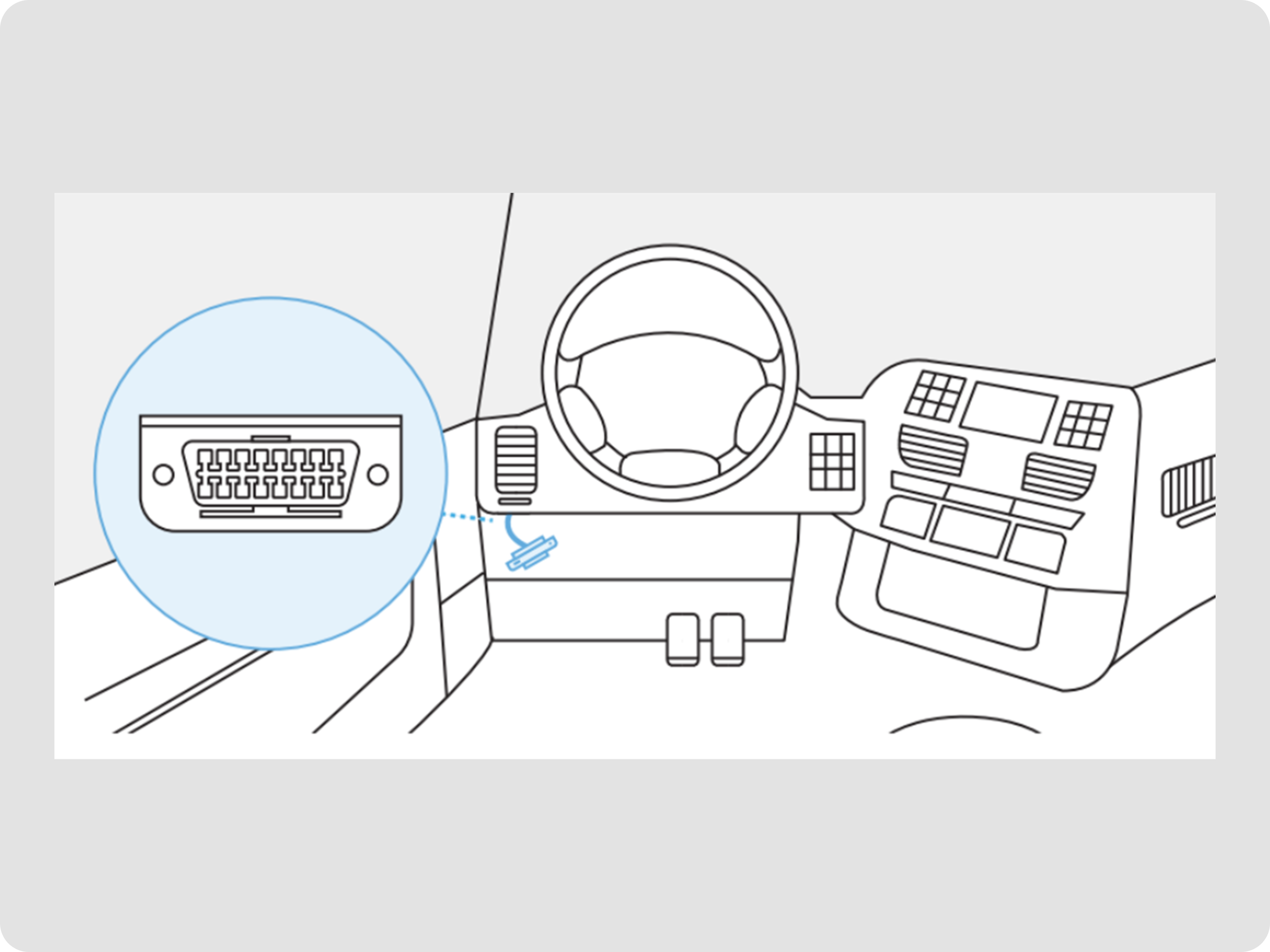

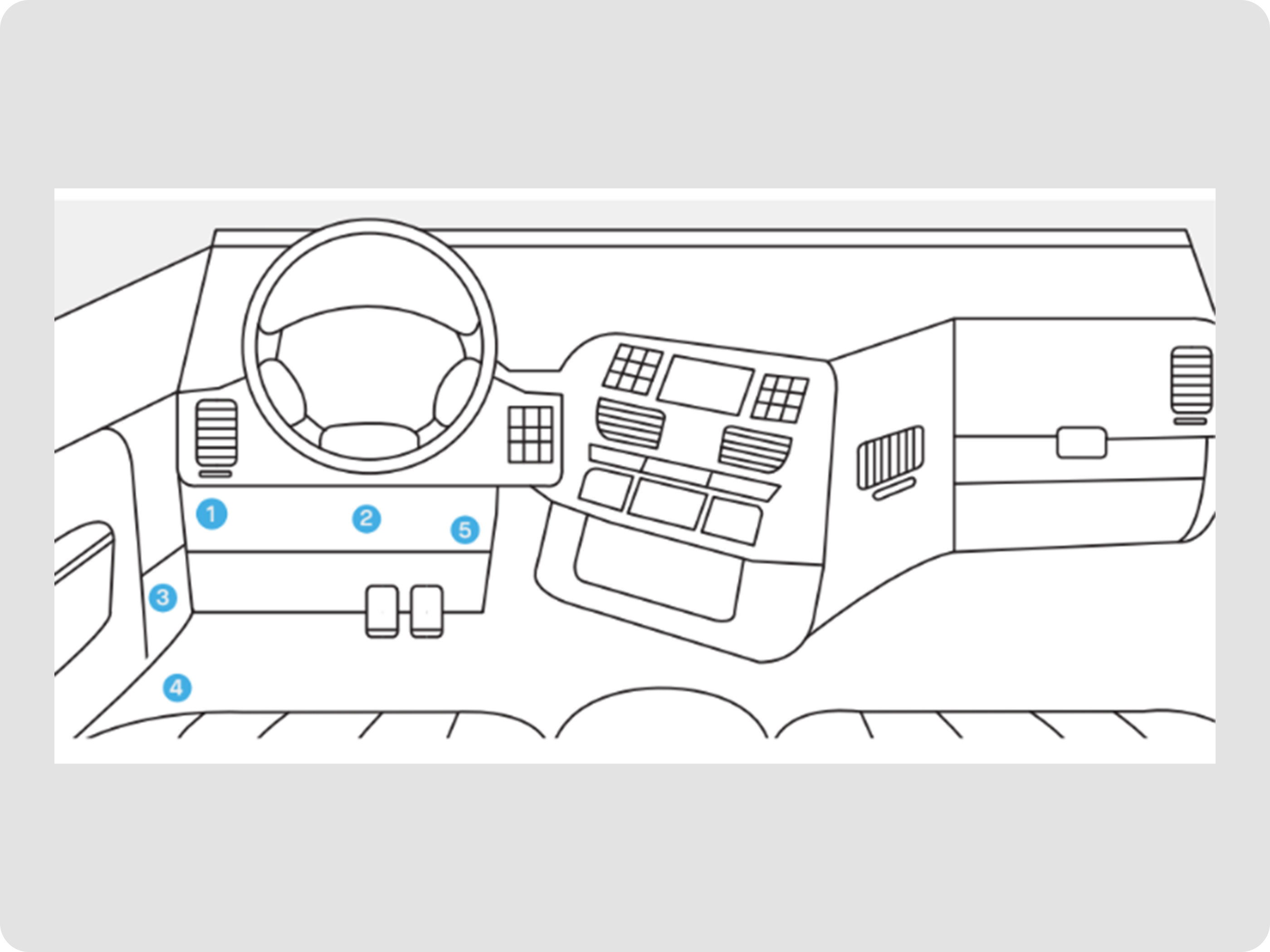

1. Localice el puerto OBD2; generalmente es negro y se encuentra debajo del tablero en el lado del conductor, en la consola central o cerca de la columna de dirección.

Conectar la AI Dashcam Plus

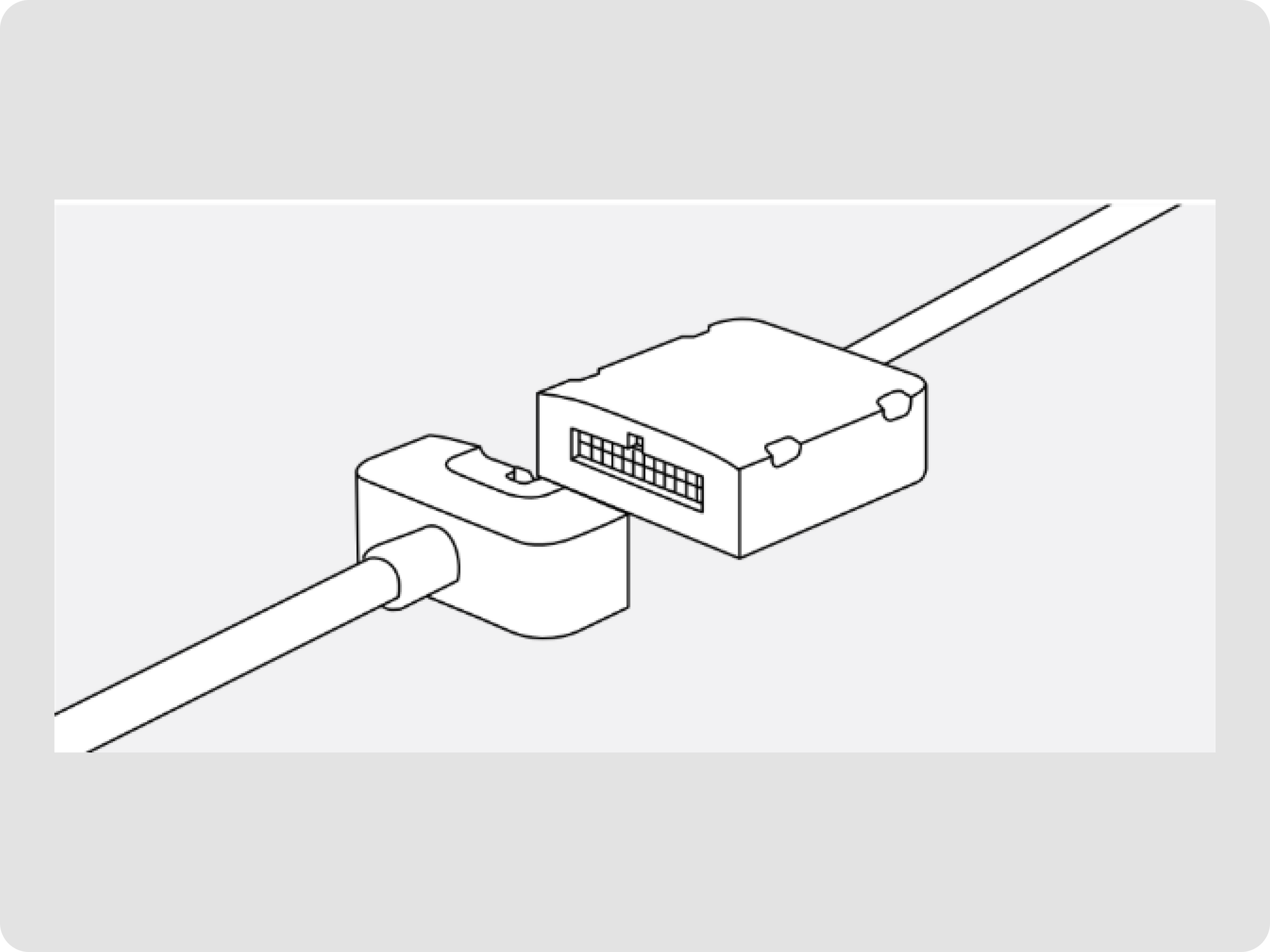

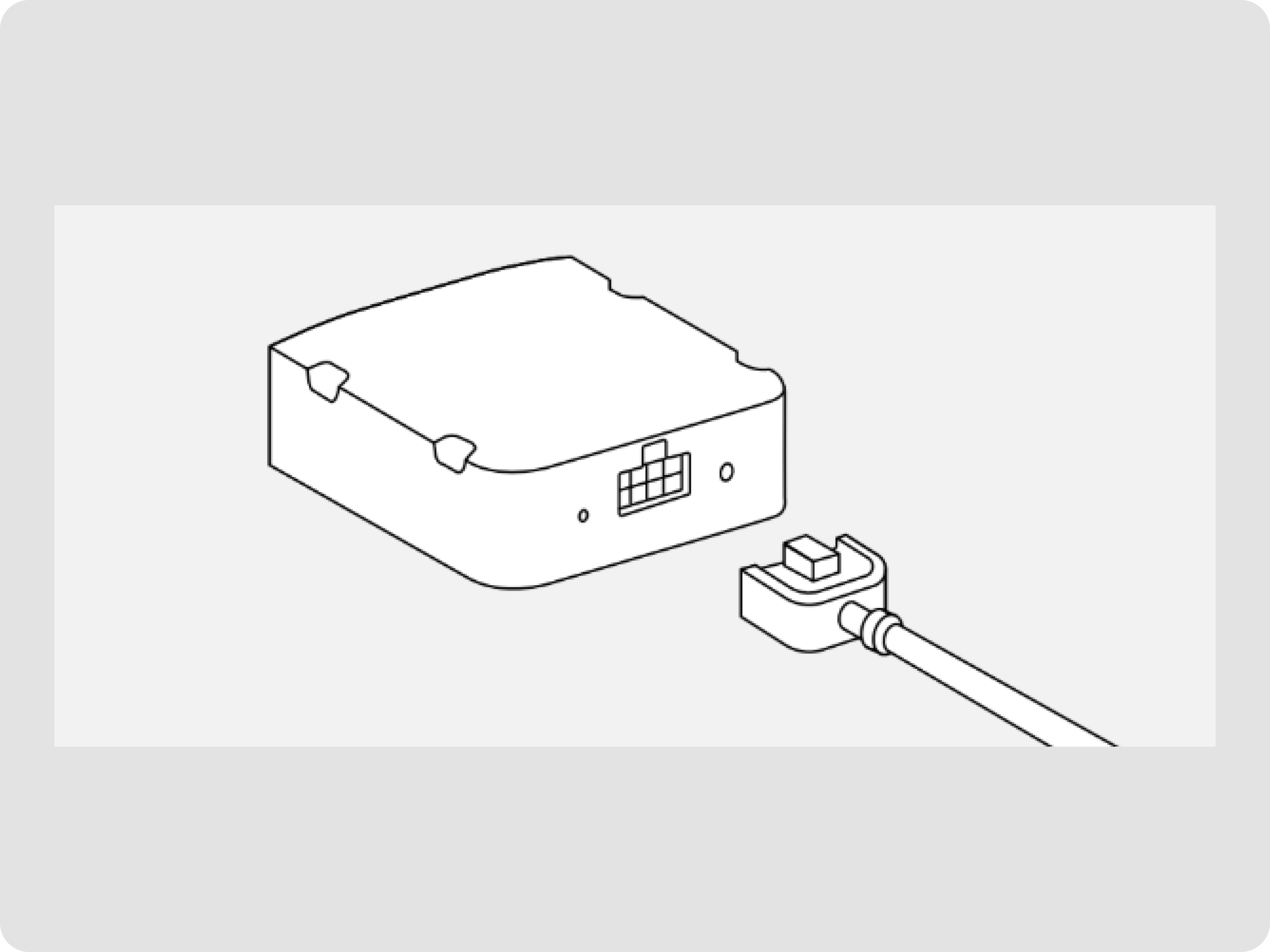

1.  Conecte el cable de la AI Dashcam Plus al adaptador del vehículo (P1).

Conectar el cable

Conexión directa del cable

1. Inserte el extremo macho del cable Motive (P2) directamente en el puerto de diagnóstico del vehículo.
2. Asegure el extremo P3 (conector de diagnóstico de repuesto) al cable principal usando una brida.
3. No use el extremo P3 en esta configuración.

Conexión con cable en Y

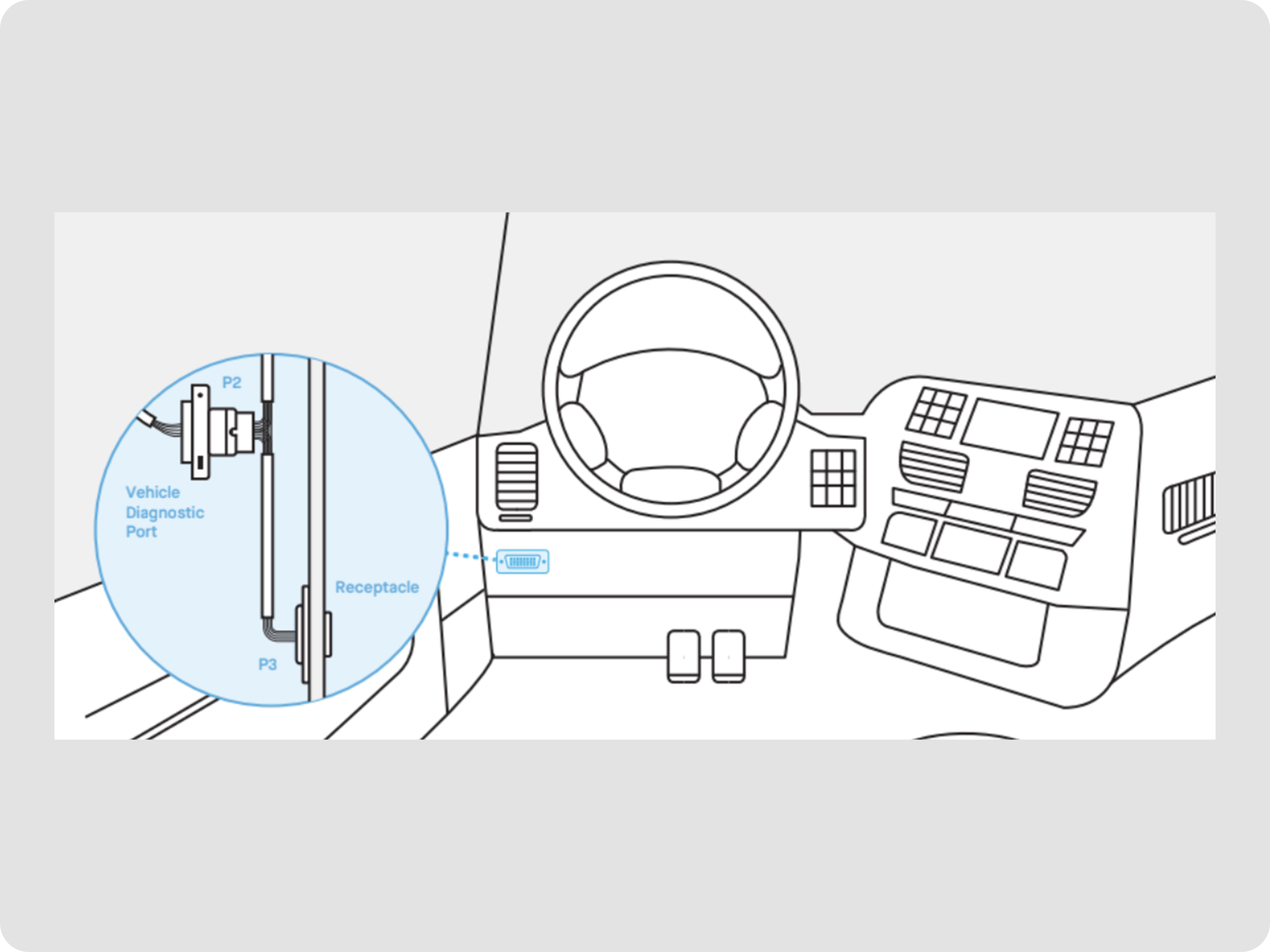

1. Retire el puerto de diagnóstico OEM del receptáculo del tablero.
2. Inserte el extremo macho del cable Motive (P2) en el puerto de diagnóstico retirado.
3. Asegure el extremo hembra del cable Motive (P3) en el receptáculo original del tablero.

Probar y montar la AI Dashcam Plus

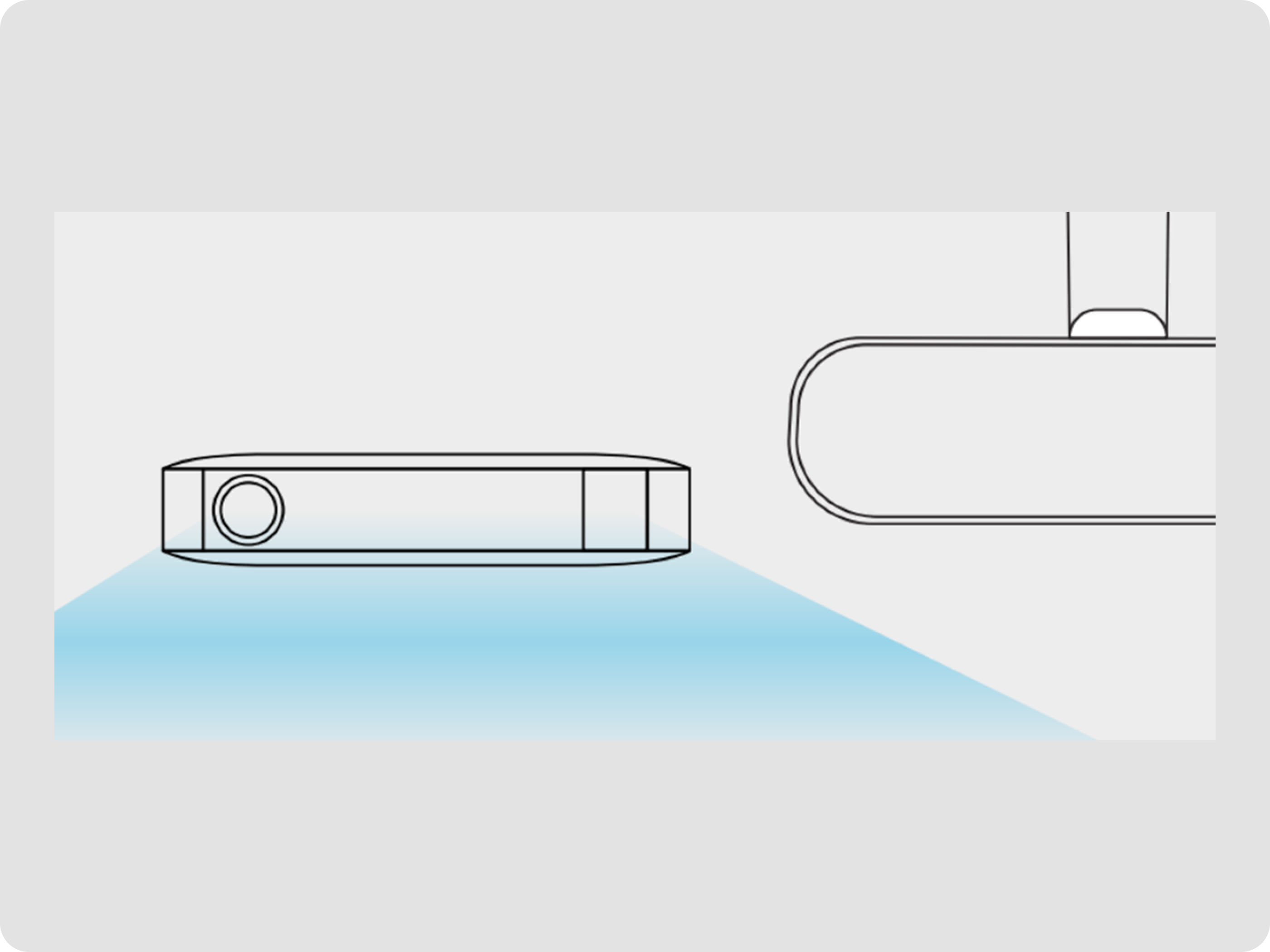

1. Consulte la Guía de Instalación de AI Dashcam Plus para instrucciones sobre cómo probar y montar el dispositivo en el parabrisas del vehículo o en el lado izquierdo del espejo retrovisor. Una vez montado, la instalación final debería parecerse al ejemplo mostrado en la guía original.

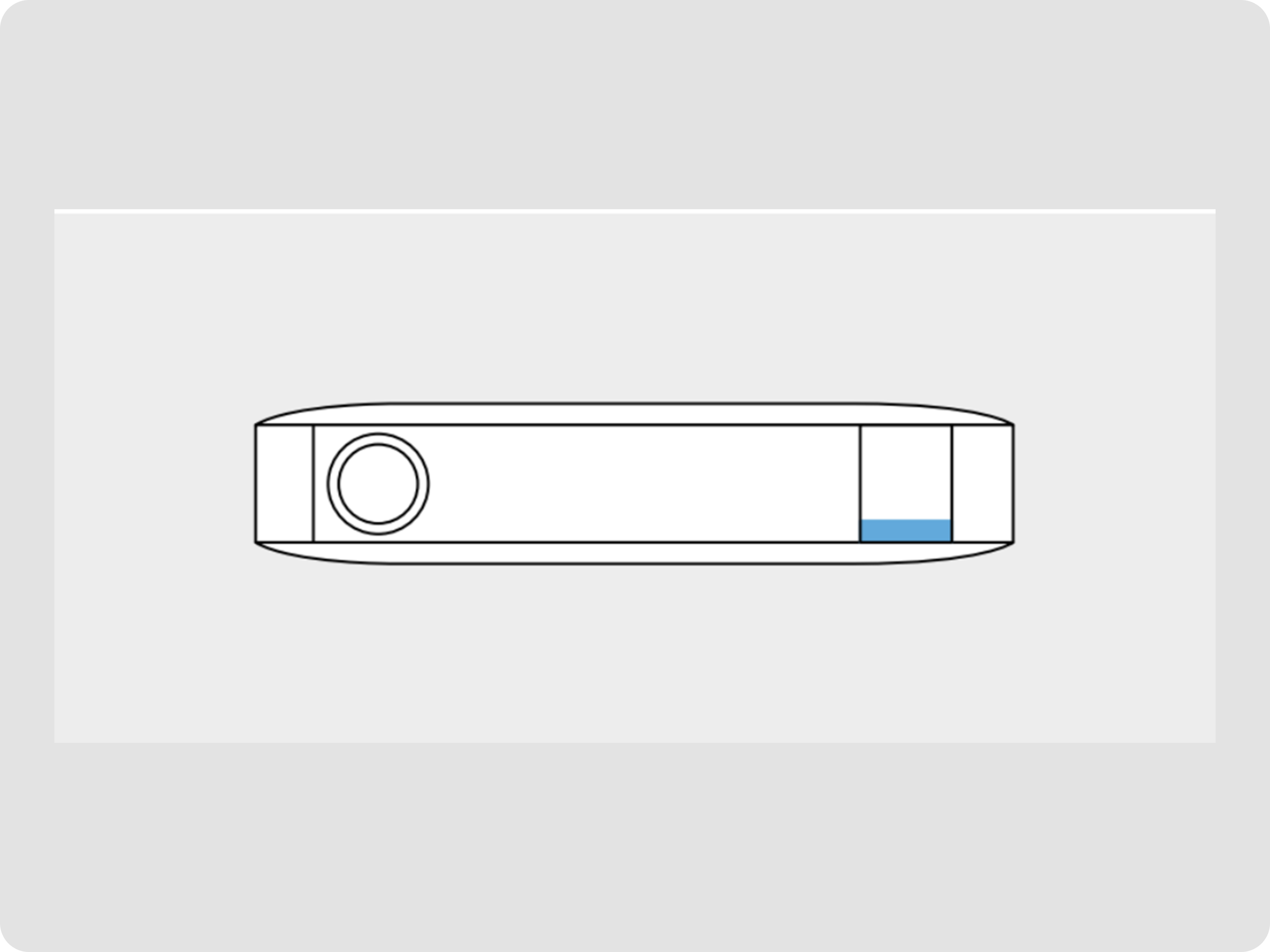

2. Encienda el motor del vehículo. Cuando el LED de alerta/derecha se vuelva azul, la AI Dashcam Plus está encendida y conectada.
