¿Qué incluye la caja?
- Cable VCBL-Y-6PIN
- Bridas para cables
Herramientas
- Llave ajustable
- Destornillador Philips
Instalación del cable VCBL-Y-6PIN J1708
- Precauciones de seguridad previas a la instalación
- Identificación de los extremos del cable
- Conexión del AI Dashcam Plus
- Conexión del cable
- Pruebas y montaje del AI Dashcam Plus
Precauciones de seguridad previas a la instalación
Antes de comenzar la instalación, asegúrese de lo siguiente:
- El freno de estacionamiento está activado
- El motor está apagado
- El interruptor principal de encendido (si está disponible) está apagado

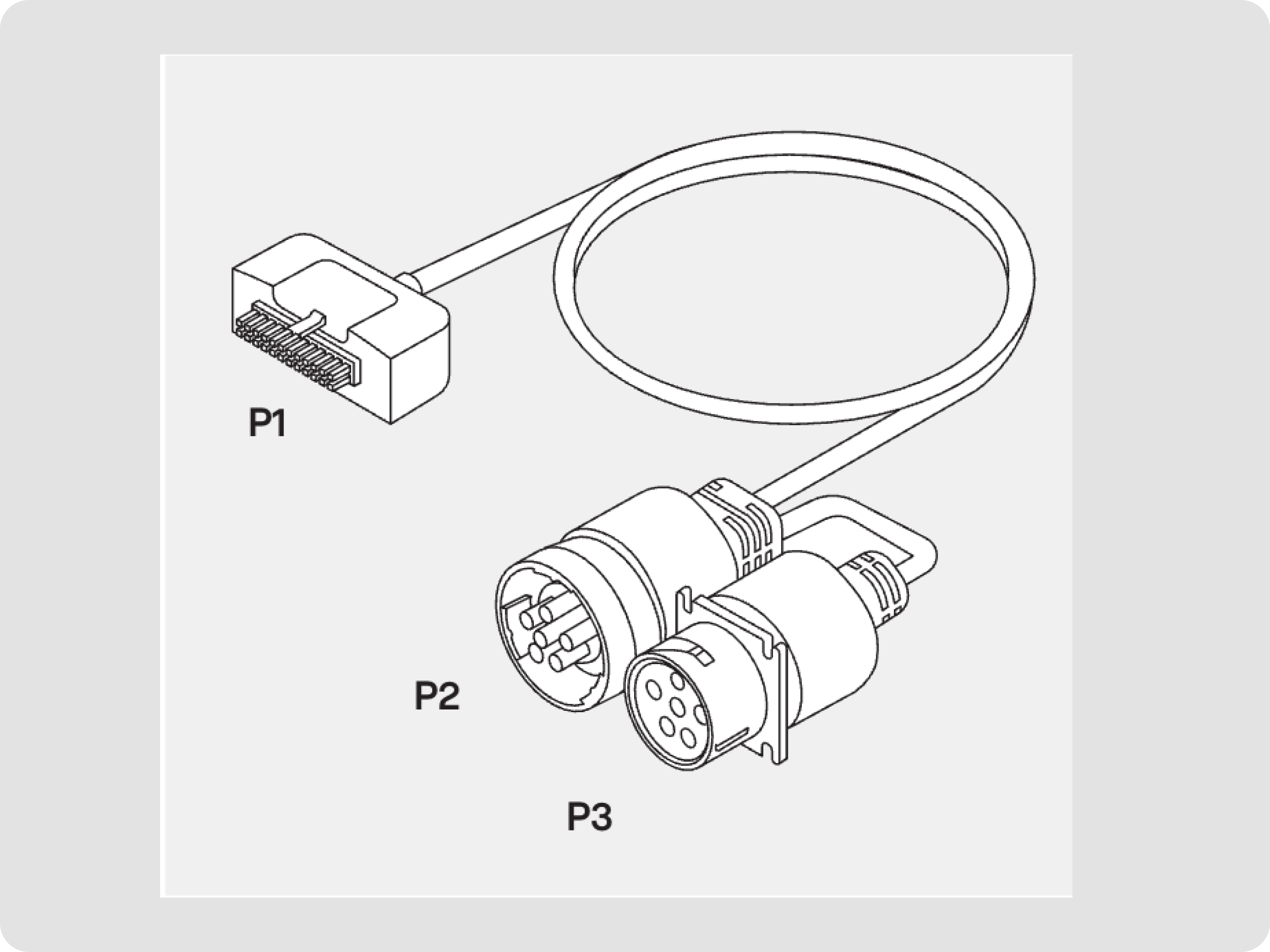

Identificación de los extremos del cable

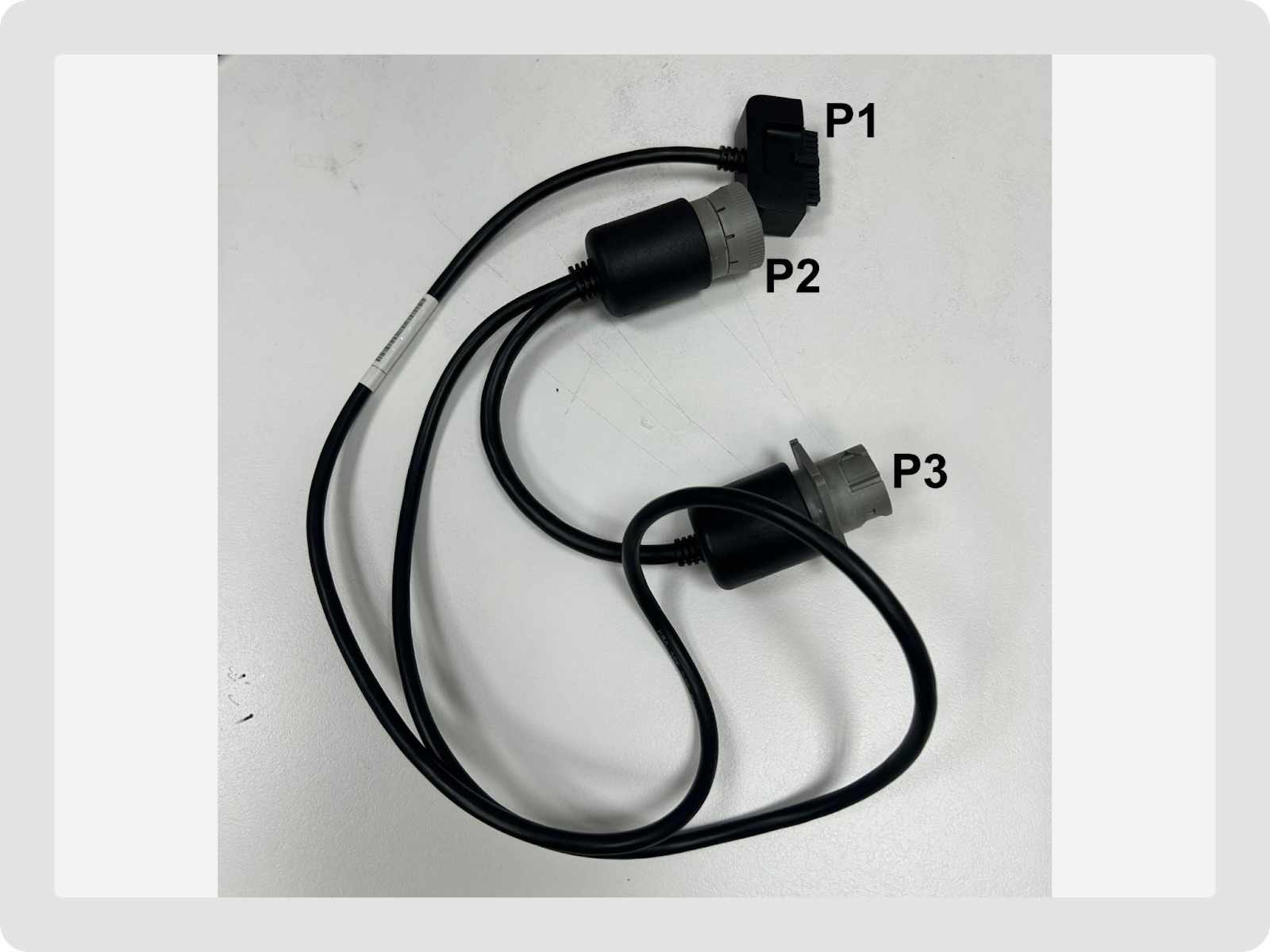

El VCBL-Y-6PIN incluye tres extremos etiquetados:
- P1: Se conecta al adaptador del vehículo
- P2: Conector macho de 6 pines que se enchufa en el puerto de diagnóstico de 6 pines del vehículo
- P3: Conector hembra de 6 pines que mantiene el acceso a diagnósticos cuando se usa la instalación con cable en Y
| Nota: Los conectores de 6 pines incluyen un collarín de bloqueo para asegurar la conexión en su lugar. |
Ubicación del puerto de diagnóstico de 6 pines del vehículo

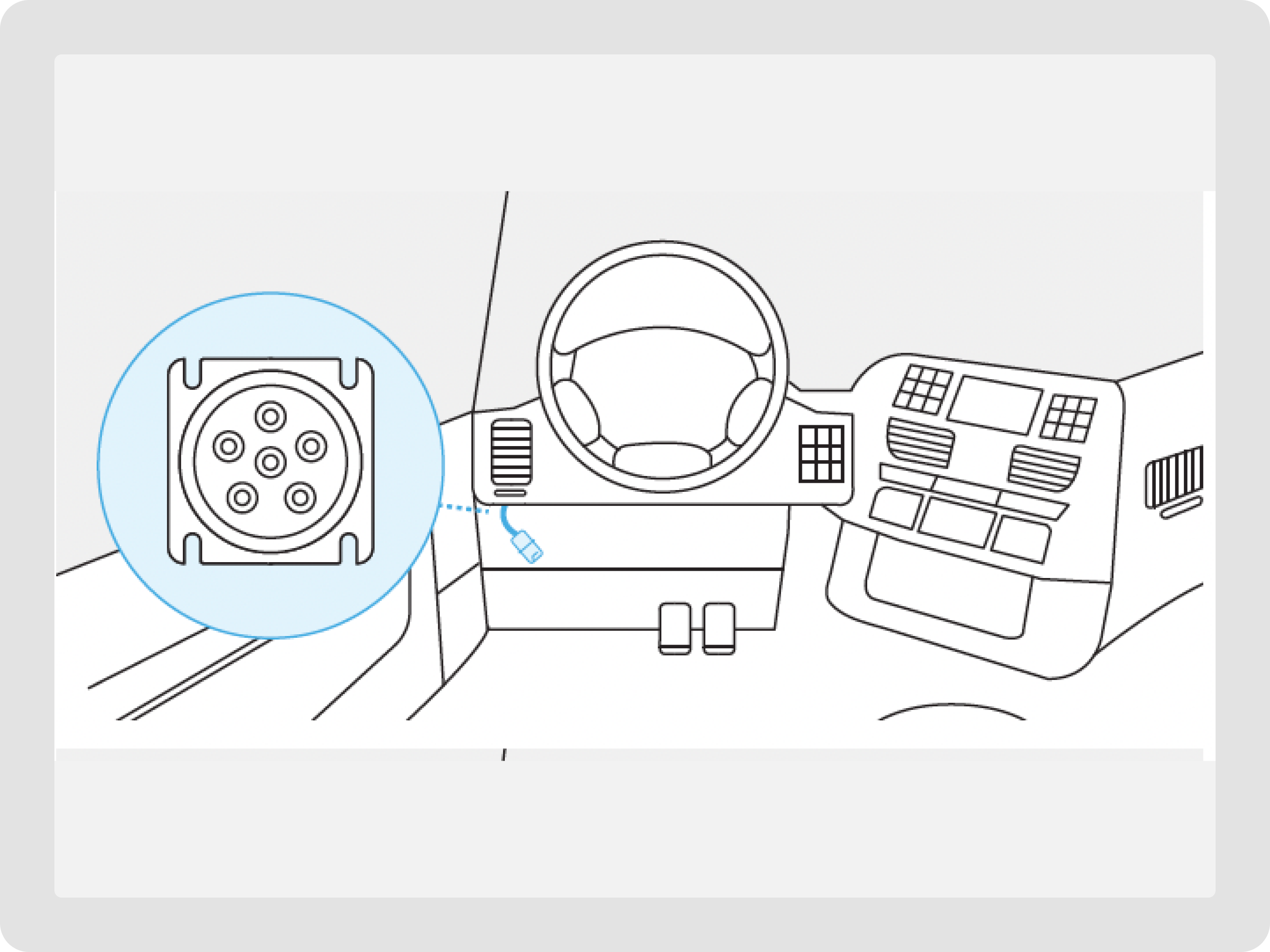

El puerto de diagnóstico J1708 de 6 pines generalmente se encuentra en el lado del conductor, debajo del tablero. El conector es circular y puede ser gris o negro.
| Nota: Los números en la imagen anterior indican las ubicaciones más probables del puerto de diagnóstico. |
Conexión del AI Dashcam Plus
| ADVERTENCIA: Para vehículos que puedan operar en el estado de California, las regulaciones prohíben reubicar el puerto de diagnóstico dentro del vehículo durante la instalación. Para mantenerse en cumplimiento, siempre siga las instrucciones de conexión directa al instalar este cable y no reubique el puerto. Los clientes de Motive son los únicos responsables de su cumplimiento con todas las leyes y regulaciones aplicables. |

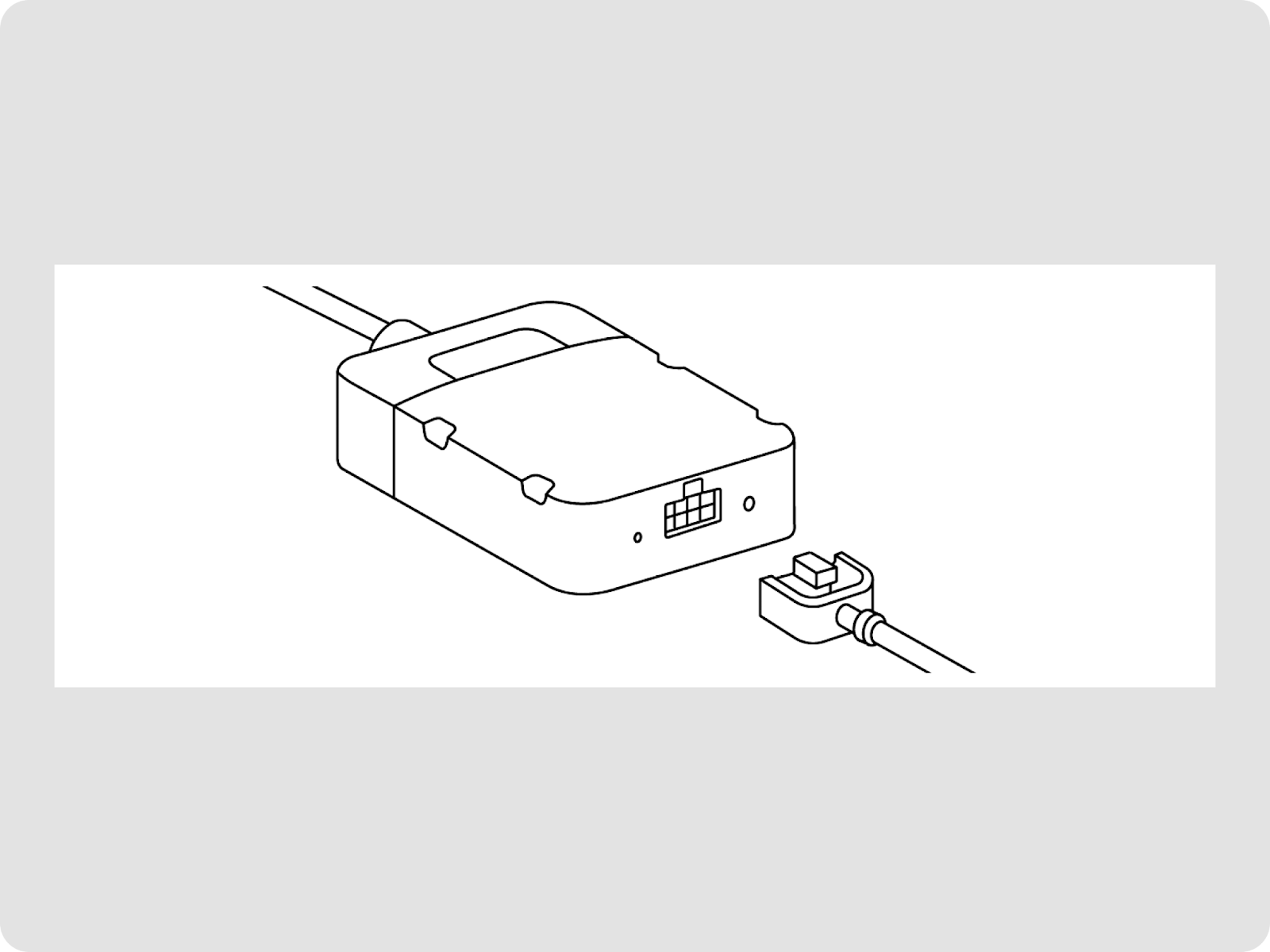

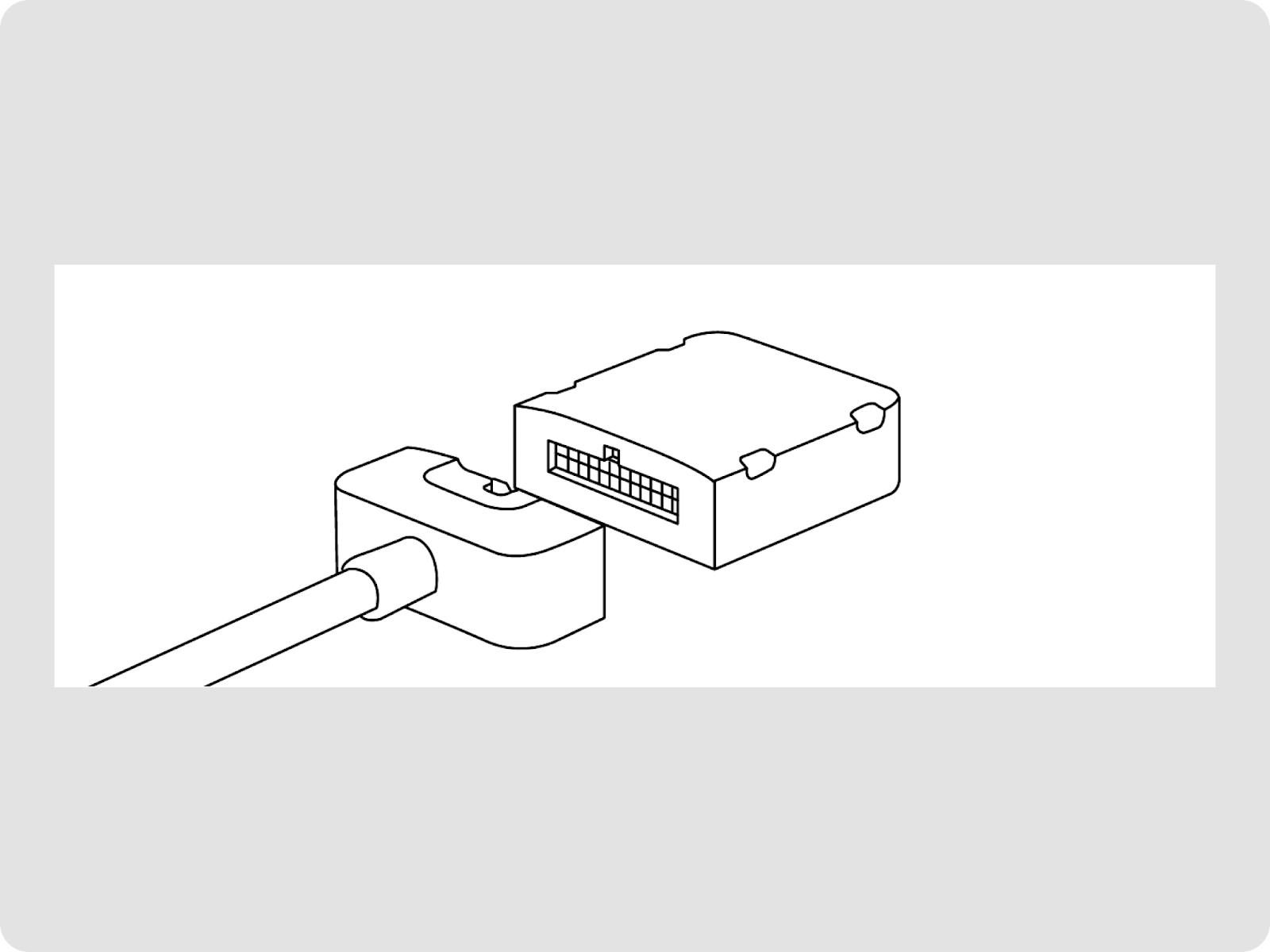

- Conecte el cable del AI Dashcam Plus al adaptador del vehículo.
- Enchufe el adaptador del vehículo en un extremo del cable en Y (P1).
Conexión del cable
Hay dos formas de conectar el cable al puerto de diagnóstico del vehículo:
- Conexión directa: El método más rápido para comenzar. Enchufe el cable directamente en el puerto de diagnóstico.
- Conexión con cable en Y: Mantiene el acceso al puerto de diagnóstico. Esto es ideal para instalaciones discretas.
Conexión directa del cable
Use este método si conecta el cable directamente al puerto de diagnóstico del vehículo o si opera en el estado de California.

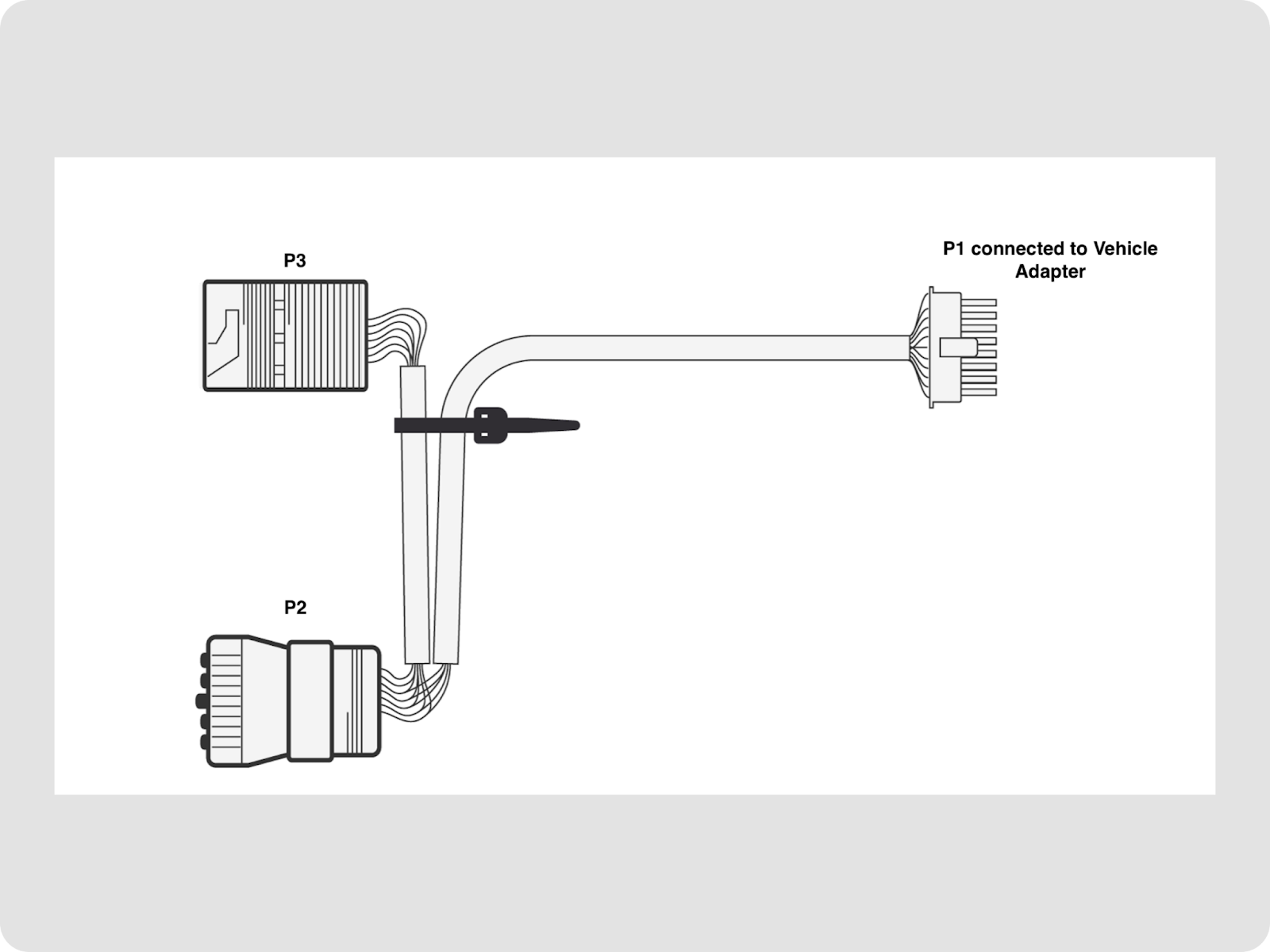

- Asegure la conexión y use una brida para sujetar el cable más corto P3 (con el conector de diagnóstico de repuesto) al cable principal. Coloque la brida cerca del conector de diagnóstico de repuesto para una sujeción segura.

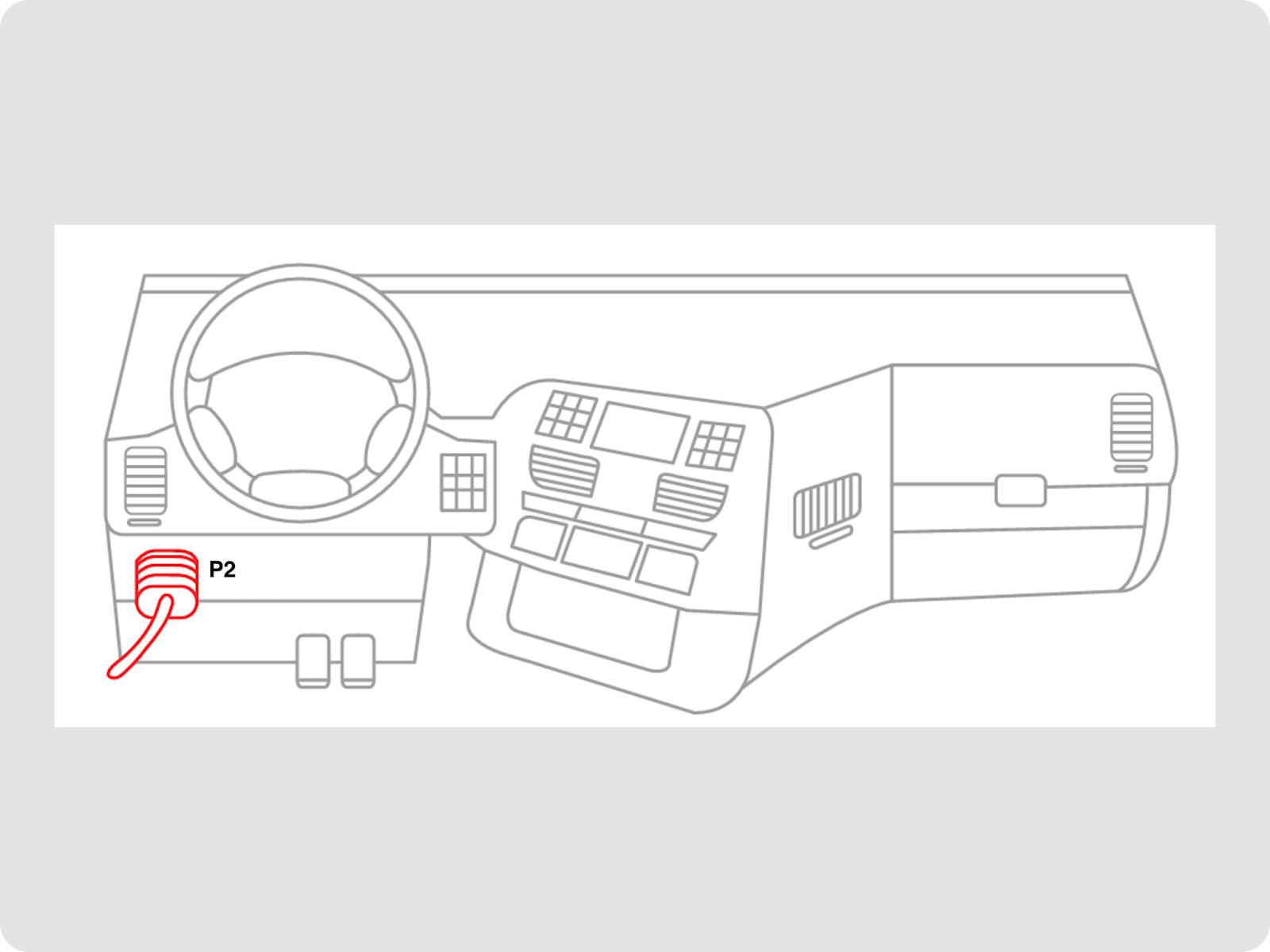

- Enchufe el extremo macho del cable Motive (P2) directamente en el puerto de diagnóstico del vehículo.
- El extremo P3 no se utiliza para este tipo de instalación.
| Nota: El puerto de diagnóstico OEM no está disponible mientras el cable está conectado. |
Conexión con cable en Y
Use el método divisor en Y si desea mantener el acceso al puerto de diagnóstico del vehículo o prefiere una instalación discreta.

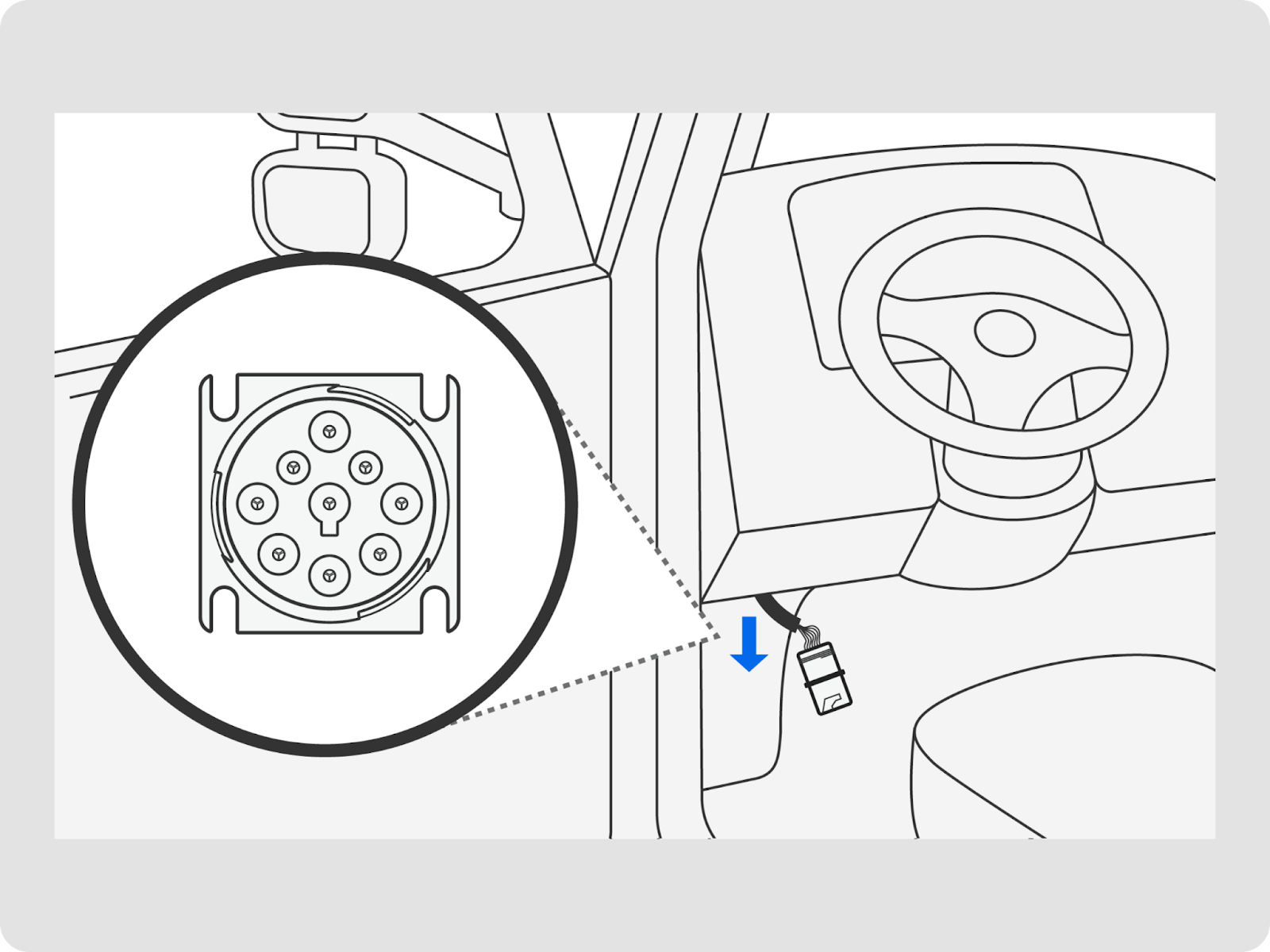

- Retire el puerto de diagnóstico OEM de su receptáculo en el tablero.

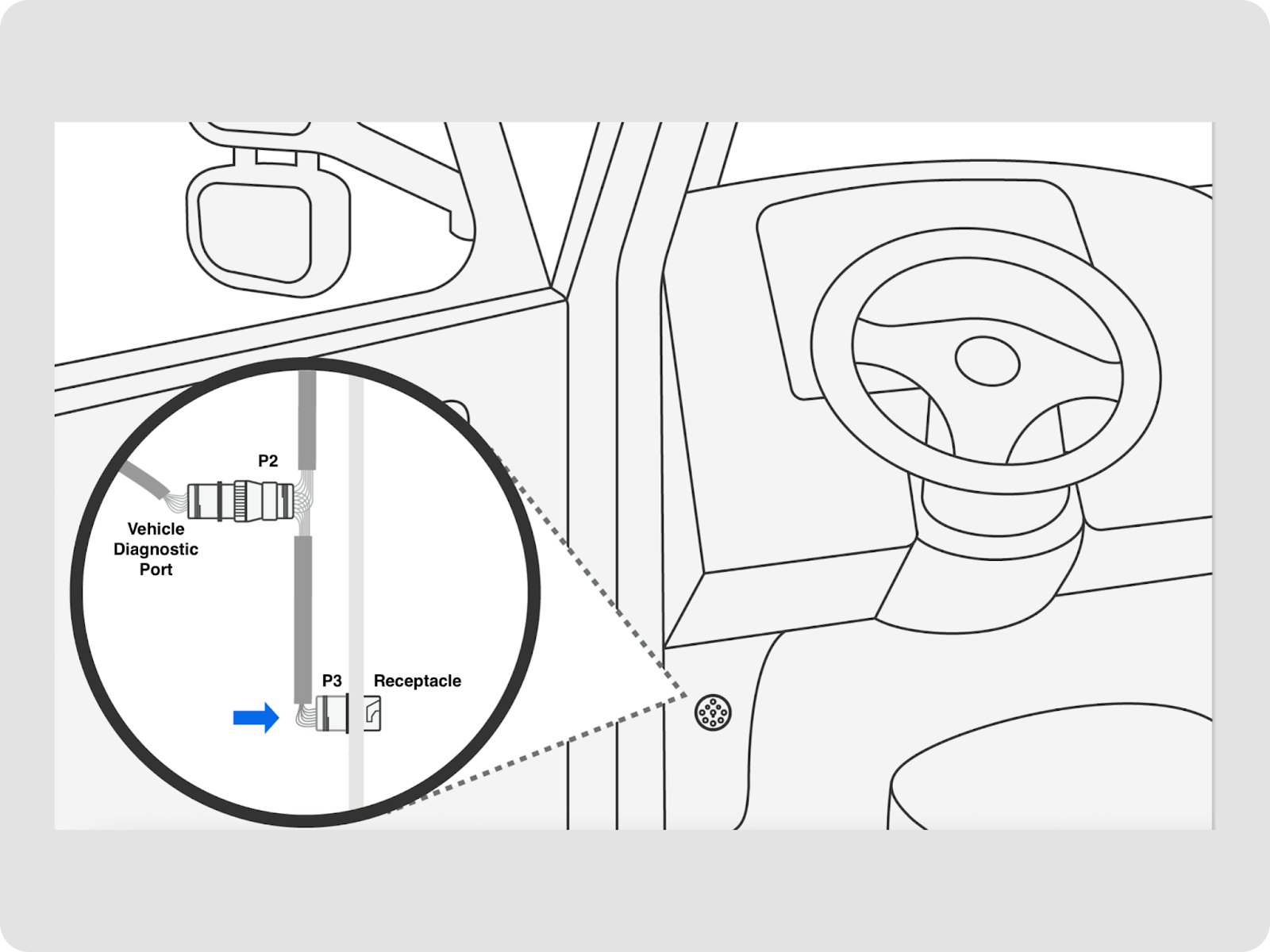

- Enchufe el extremo macho del cable Motive (P2) en el puerto de diagnóstico retirado
- Asegure el extremo hembra del cable Motive (P3) instalándolo de nuevo en el receptáculo original del puerto de diagnóstico del vehículo.
| Nota: Los diagnósticos del vehículo seguirán siendo accesibles usando el puerto adicional en el cable VCBL-Y-6PIN (P3). |
Pruebas y montaje del AI Dashcam Plus
- Consulte la AI Dashcam Plus Installation Guide para obtener instrucciones sobre cómo probar y montar el dispositivo en el parabrisas del vehículo o en el lado izquierdo del espejo retrovisor.

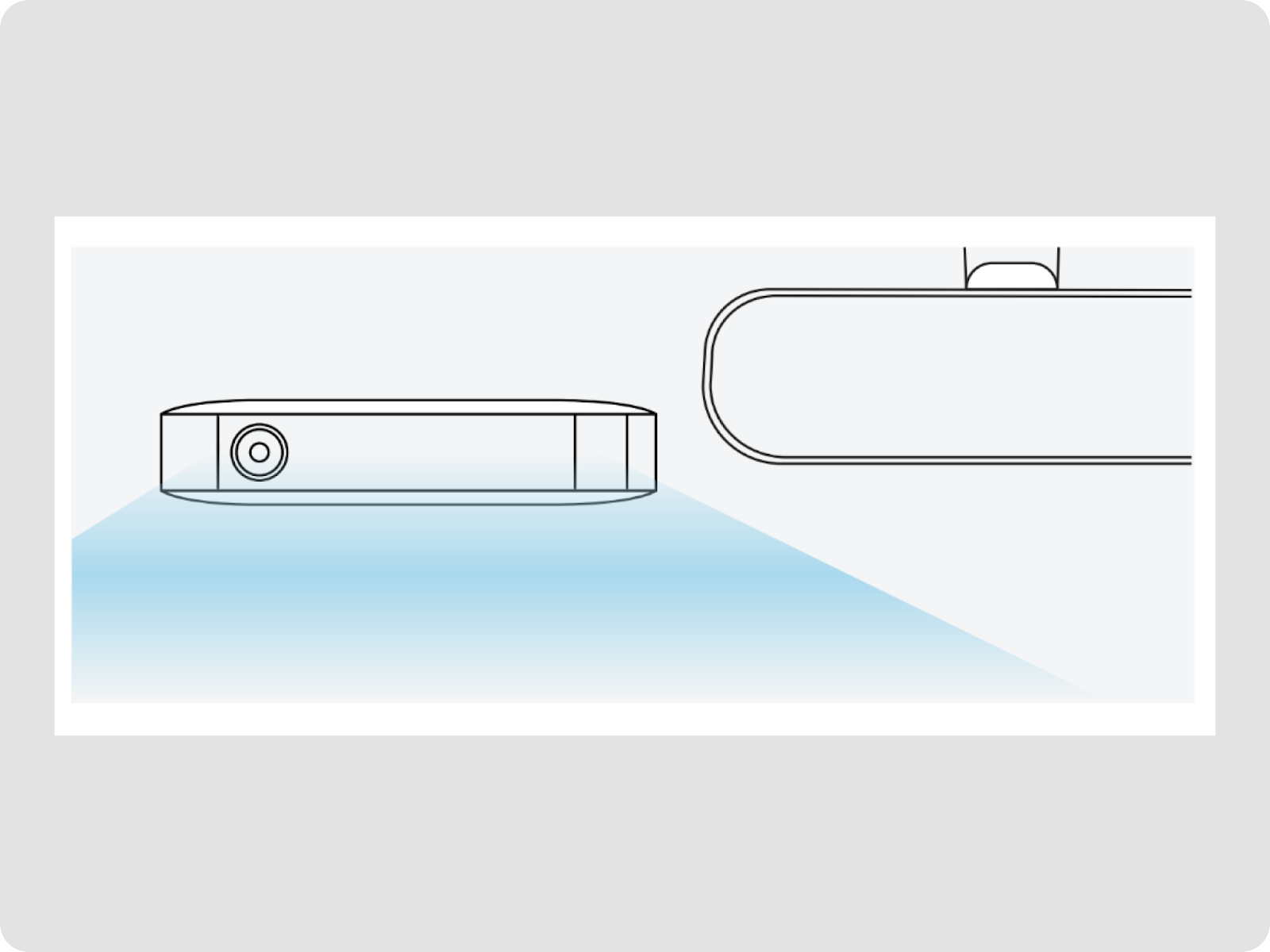

- Una vez montado, la instalación final debe parecerse al ejemplo mostrado aquí.

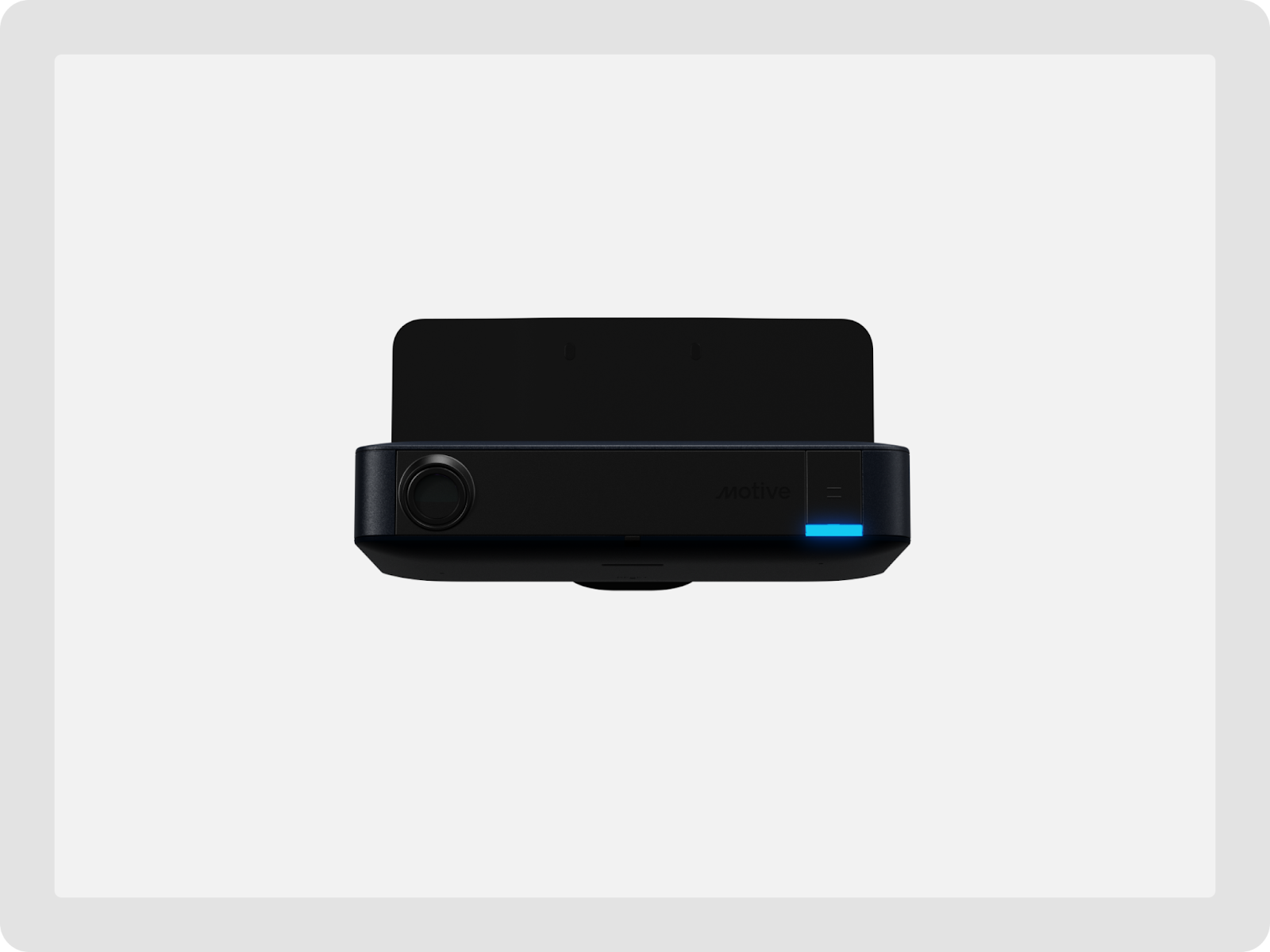

- Encienda el motor del vehículo. Una vez que la alerta o el LED derecho se encienda en azul, el AI Dashcam Plus está encendido y conectado.
