El cable VCBL-D-HW3W de 3 cables con alimentación cableada soporta una conexión de alimentación directa cableada para la AI Dashcam Plus de Motive. Este cable está diseñado para vehículos y equipos que no cuentan con un puerto de diagnóstico compatible (OBD‑II/J1708/J1939), como equipos de construcción, maquinaria amarilla, carritos de golf, vehículos utilitarios pequeños y algunos vehículos eléctricos especializados.
Esta es una instalación solo de alimentación. No se recomienda para vehículos que requieran cumplimiento del mandato ELD o datos de diagnóstico del motor.
Nota:
|
¿Qué viene en la caja?
- 1x Cable VCBL-D-HW3W de 3 cables con alimentación cableada (con fusible en línea de 5 A en el cable de alimentación)
Herramientas
- Multímetro
- Pelacables/crimpadora/tijeras para cables
- Cepillo para limpiar puntos de contacto a tierra
- Cinta eléctrica o termocontraíble según corresponda
- Tapón de fusible Add-a-circuit o método aprobado por OEM para tomar alimentación de encendido (si se usa caja de fusibles)
- Bridas y clips para cables para alivio de tensión y asegurar el arnés
Instalación del cable VCBL-D-HW3W de 3 cables con alimentación cableada
Conectar la AI Dashcam Plus
- Monte y conecte la AI Dashcam Plus siguiendo las guías de instalación.
- Asegúrese de que la AI Dashcam Plus esté conectada al Adaptador del Vehículo usando el conector de 24 pines apropiado.
Entender los conectores del cable VCBL-D-HW3W

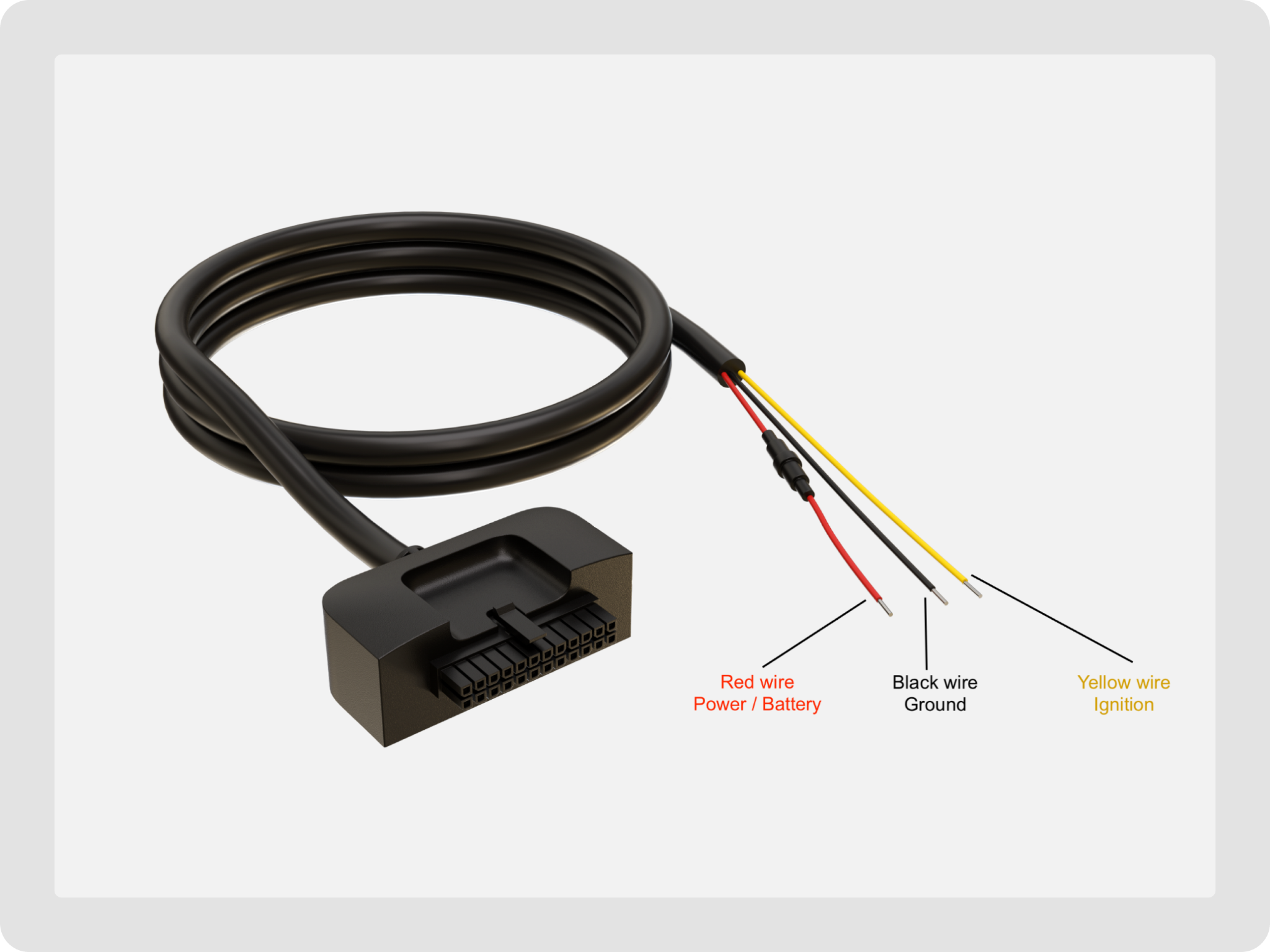

El cable VCBL-D-HW3W proporciona un arnés de alimentación solo de 3 cables:
- Rojo (Alimentación/Batería): Alimentación constante de batería de 8–32 V (con fusible en línea de 5 A en serie)
- Amarillo (Encendido): Detección de encendido conmutado de 10–32 V
- Negro (Tierra): Chasis del vehículo o negativo de la batería
Identificar una fuente de encendido conmutado O alimentación constante que proporcione 12-24V.
- Apague el encendido del vehículo.
- Usando el multímetro, localice un punto (ranura de caja de fusibles o toma aprobada por OEM) que mida 12 V o 24 V en todo momento (encendido apagado y encendido).
- Si el cable rojo está conectado a una fuente de alimentación constante, confirme que esta fuente permanece alimentada cuando el encendido esté Encendido y Apagado.
- Conecte el cable rojo (con el fusible en línea de 5 A en el cable) a esta fuente de alimentación constante o fuente de encendido conmutado usando un conector apropiado o tapón de fusible, siguiendo los estándares OEM y de la flota.
- No retire ni omita el fusible en línea del cable rojo. Protege tanto el vehículo como el hardware telemático.
| Nota: Conectar el cable rojo a una fuente de alimentación constante permitirá que el dispositivo Motive conectado use la batería del vehículo cuando el motor esté apagado. Se recomienda conectar a una fuente de alimentación conmutada o de encendido si se preocupa por el drenaje de batería. |
Identificar y preparar la tierra (cable negro)
- Identifique un punto de tierra limpio y sólido en el chasis del vehículo o conecte directamente al terminal negativo de la batería.
- Usando el multímetro, verifique que el punto de tierra mida 0 V relativo al positivo de la batería.
- Limpie la superficie de contacto usando un cepillo para eliminar pintura, óxido o residuos.
- Conecte el cable negro firmemente a este punto de tierra usando un terminal de anillo apropiado o sujetador aprobado por OEM.
| Nota: Se prefiere una conexión directa a tierra negativa de batería sobre tierra en chasis cuando sea factible. |
Identificar una fuente de encendido conmutado (cable amarillo)
- Gire la llave de encendido a la posición Encendido .
- Usando el multímetro, identifique un cable o ranura en la caja de fusibles que mida 12 V o 24 V cuando el encendido esté Encendido, y 0 V cuando el encendido esté apagado.
- Apague el encendido y verifique que el voltaje baje a 0 V para confirmar que es realmente conmutado por encendido. El cable amarillo debe conectarse a una fuente de encendido conmutado para que AI Dashcam Plus pueda detectar correctamente cuando el vehículo está encendido y evitar drenaje innecesario de batería cuando el vehículo está apagado.
| Nota: Actualmente no hay soporte de firmware para el pin de encendido. Una vez que se introduzca el soporte de firmware en el futuro, los datos de encendido estarán disponibles. |
Enrutar y asegurar el cable
- Enrute el cable VCBL-D-HW3W desde los puntos de conexión de alimentación/tierra/encendido hacia el Adaptador del Vehículo y AI Dashcam Plus, siguiendo las rutas de arnés existentes cuando sea posible.
- Evite bordes afilados, componentes en movimiento, áreas de alta temperatura y arneses de airbag o críticos para la seguridad.
- Use bridas y clips para cables para asegurar el arnés y proporcionar alivio de tensión tanto en la conexión de alimentación como en el conector del Adaptador del Vehículo.
- Para cualquier parte del cable que se enrute fuera de la cabina o expuesta a los elementos, incluya un lazo para goteo para que el agua no pueda correr directamente hacia conectores o empalmes.
Conectar el cable VCBL-D-HW3W al Adaptador del Vehículo
- Inserte firmemente el conector de 24 pines del cable VCBL-D-HW3W en el Adaptador del Vehículo.
- Asegúrese de que el conector esté completamente asentado y bloqueado para que pueda tolerar vibraciones y movimientos dentro de la cabina.
Verificación de encendido
- Verifique que AI Dashcam Plus se encienda y que los LED indiquen operación normal según la guía de instalación.
- Desde el Panel de Flota de Motive y/o la App de Flota de Motive, confirme que el vehículo muestre una ubicación GPS en vivo y que AI Dashcam Plus se conecte y comience a grabar cuando el vehículo esté en movimiento.
