Cable VCBL-Y-1226: Guía de instalación de AI Dashcam Plus para vehículos con puerto RP1226

¿Qué incluye la caja?

• Cable VCBL-Y-1226
• Bridas para cables

Herramientas

• Juego de destornilladores
• Palanca de plástico
• Juego de dados

Instalación del Cable VCBL-Y-1226

• Identificar los extremos del cable
• Localizar el puerto RP1226
• Conectar el AI Dashcam Plus
• Conectar el cable
• Probar y montar el AI Dashcam Plus

Identificar los extremos del cable

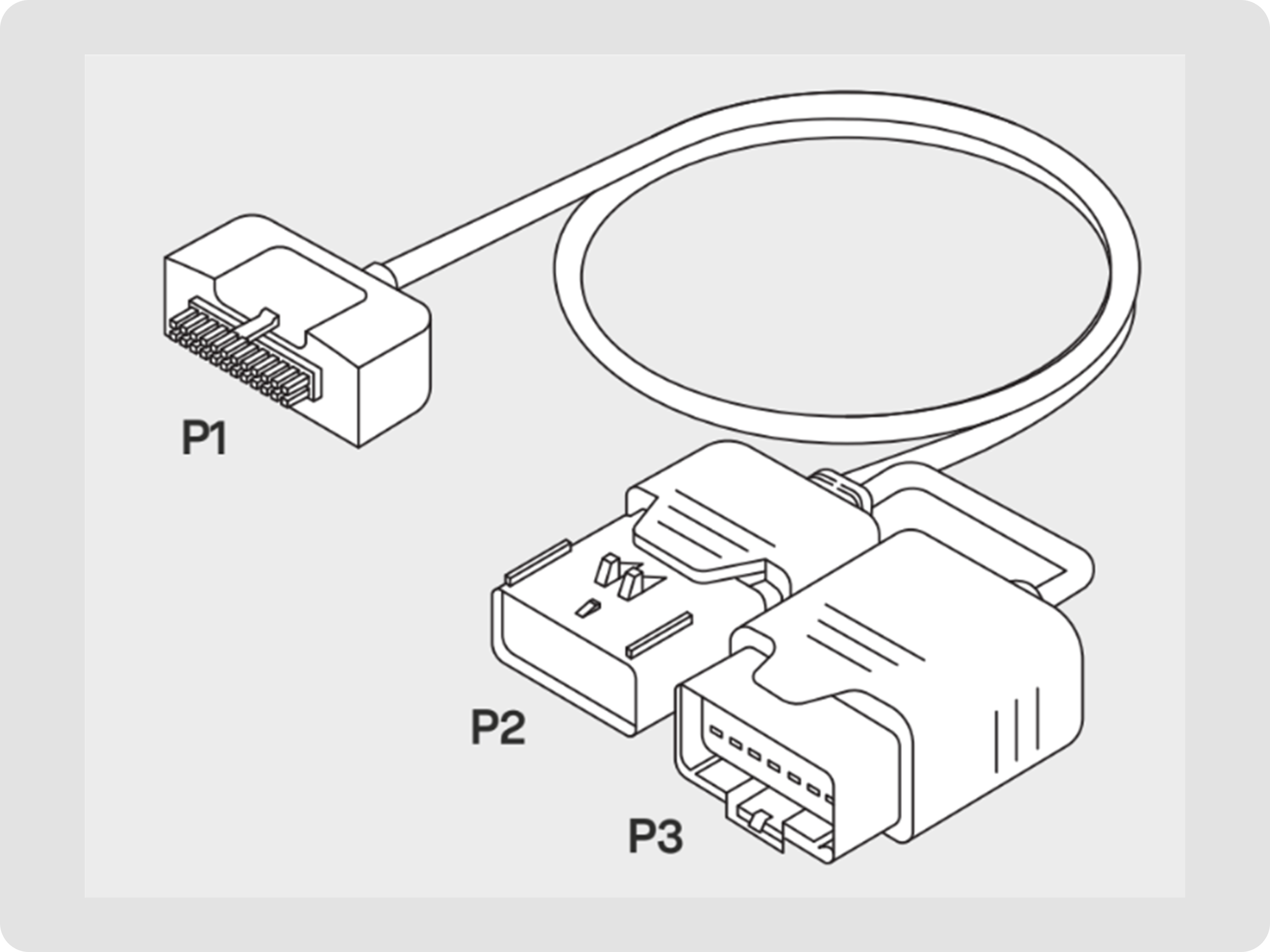

1. El cable VCBL-Y-1226 incluye tres extremos etiquetados:

• P1: Se conecta al adaptador del vehículo.
• P2: Se conecta al puerto telemático RP1226 del vehículo.
• P3: Opcional: se conecta al receptáculo del tablero para mantener el acceso al conector telemático.

Localizar el puerto RP1226

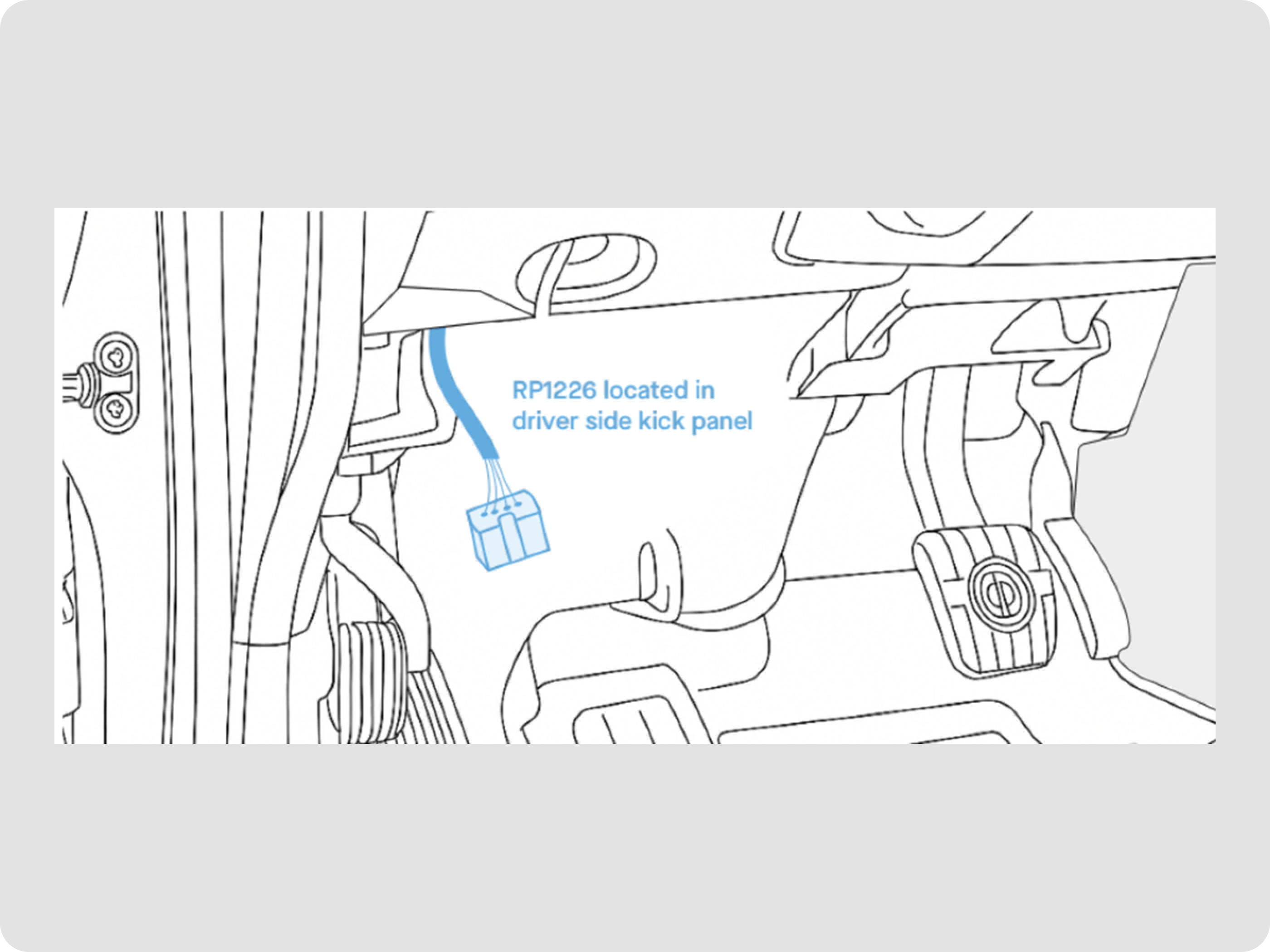

El conector RP1226 generalmente se encuentra en el panel lateral del conductor.

• Kenworth y Peterbilt:

  • Ubicado en el lado izquierdo del conductor de la cabina
  • Retire el panel de la caja de fusibles debajo del puerto de diagnóstico de 9 pines.
  • En algunos casos, también puede ser necesario retirar el panel debajo de la caja de fusibles.
  • El conector generalmente está oculto detrás de la caja de fusibles.

• Freightliner Cascadia (modelo 2018 y posteriores):
  • Ubicado en el lado del pasajero de la cabina
  • Retire el panel inferior

• Freightliner M2, 108SD, 114SD (modelos 2020):

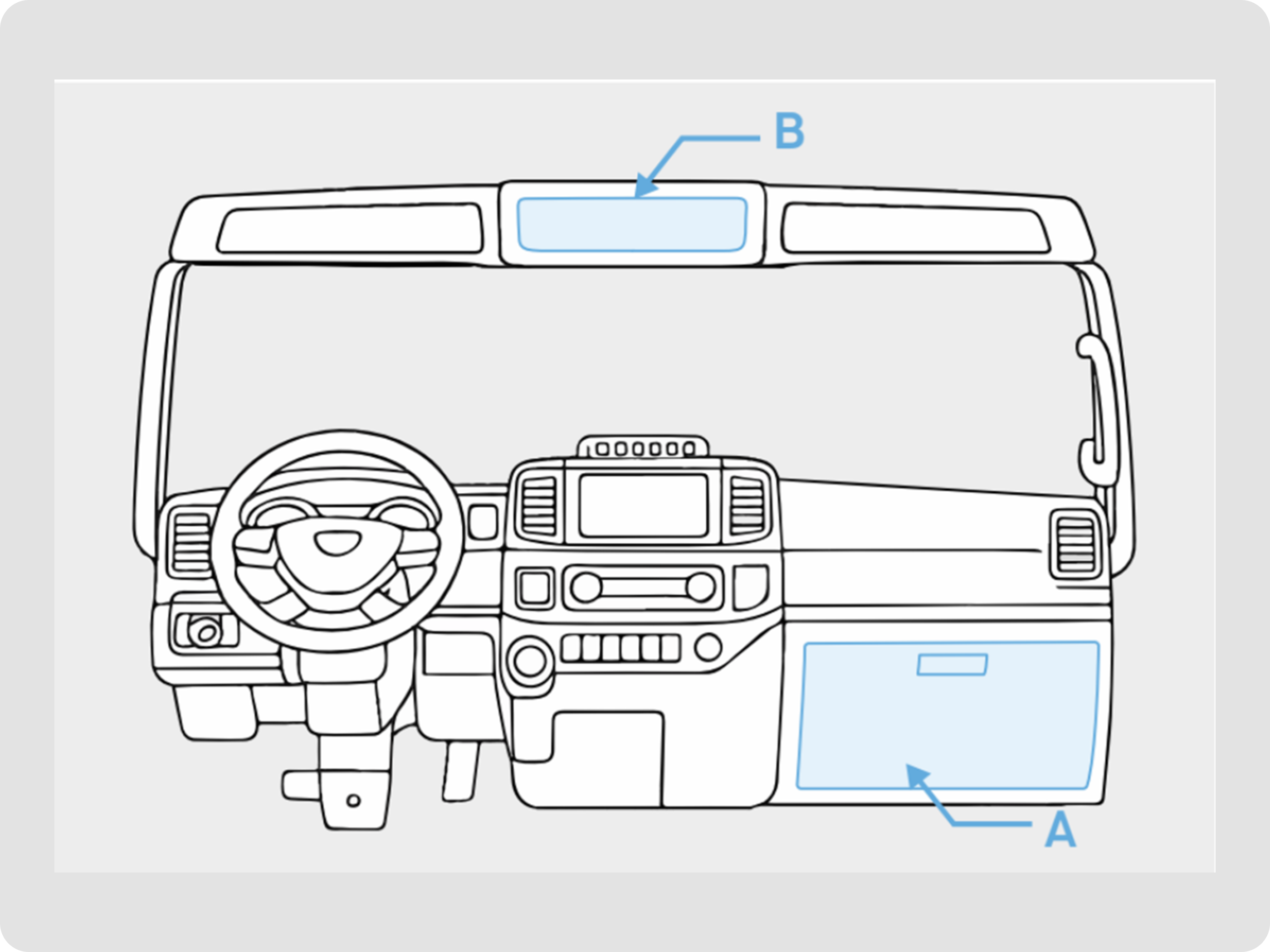

  • Generalmente ubicado ya sea en la guantera del lado del pasajero debajo de la caja de fusibles (ubicación A) o en el centro de la consola superior (ubicación B), si está equipado.

• Western Star (modelos 47X y 49X):

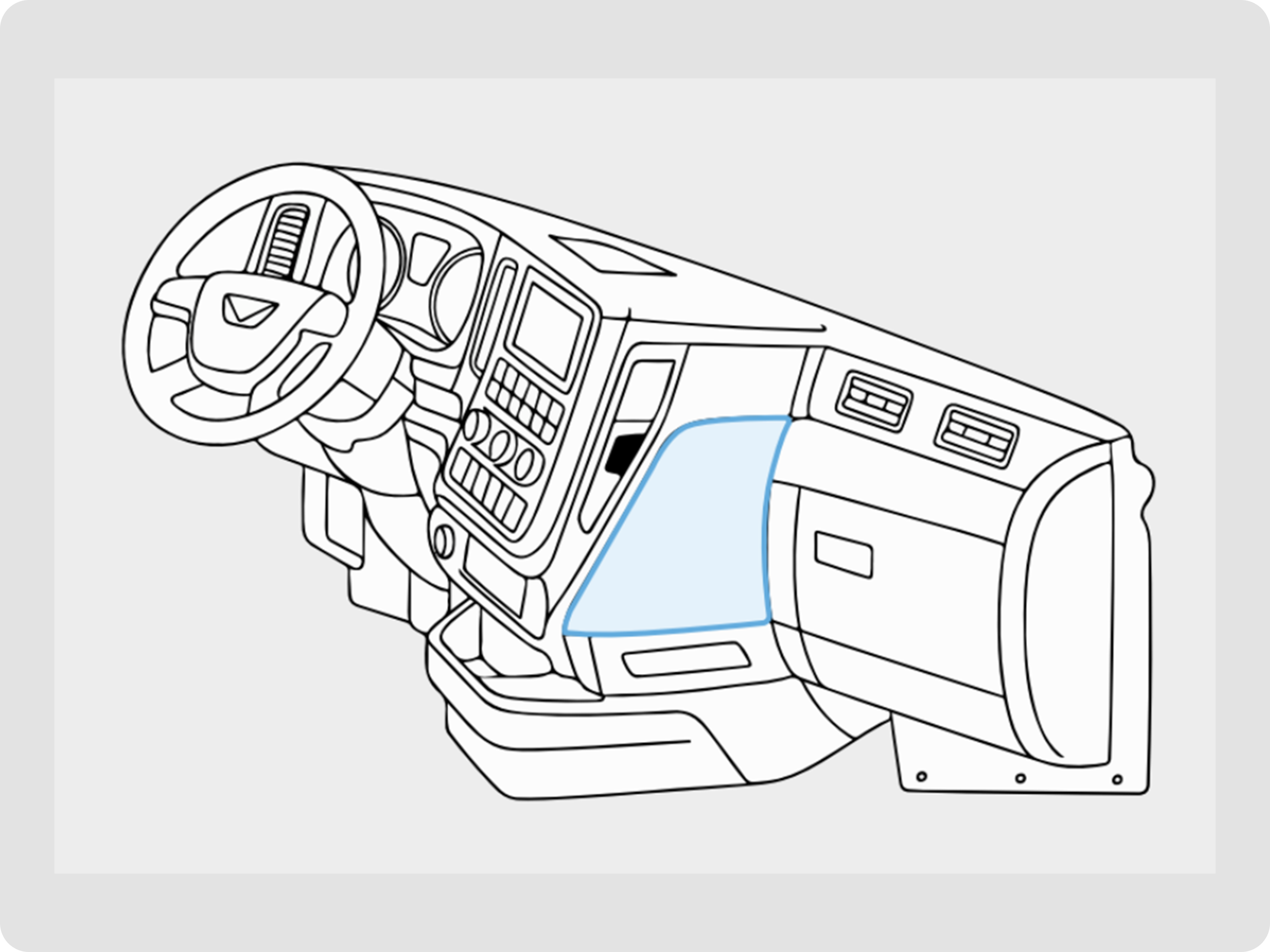

  • Ubicado en el lado izquierdo del tablero del pasajero, detrás de la consola central.

• Mack:
  • Generalmente ubicado en el tablero del lado del pasajero, ya sea detrás o debajo de la caja de fusibles. En algunos casos, también puede encontrarse dentro del área de la caja de fusibles.

• Volvo:

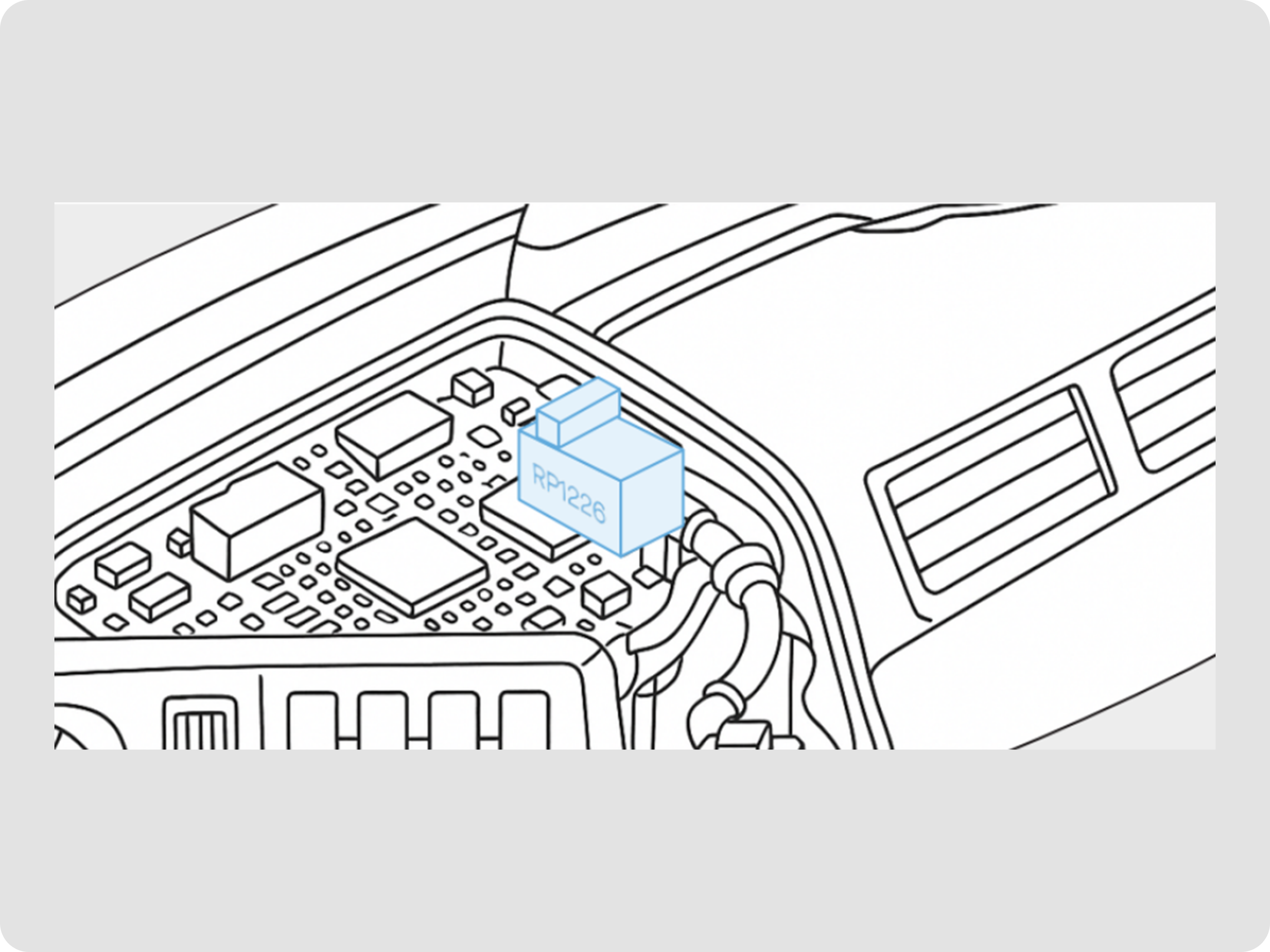

  • Ubicado en la parte superior del tablero dentro del compartimento de la caja de fusibles.

Conectar el AI Dashcam Plus

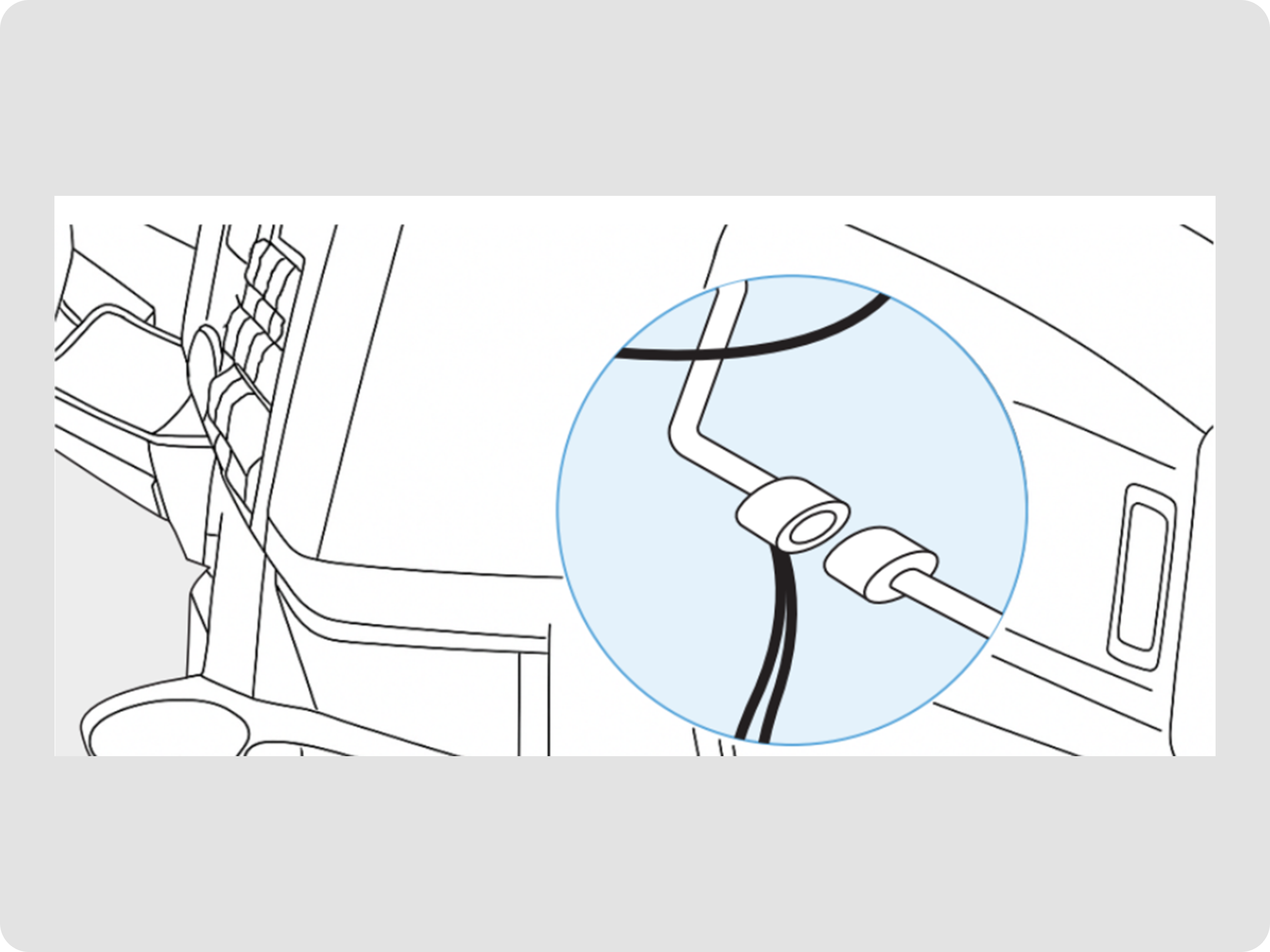

1. Conecte el cable del AI Dashcam Plus al adaptador del vehículo.

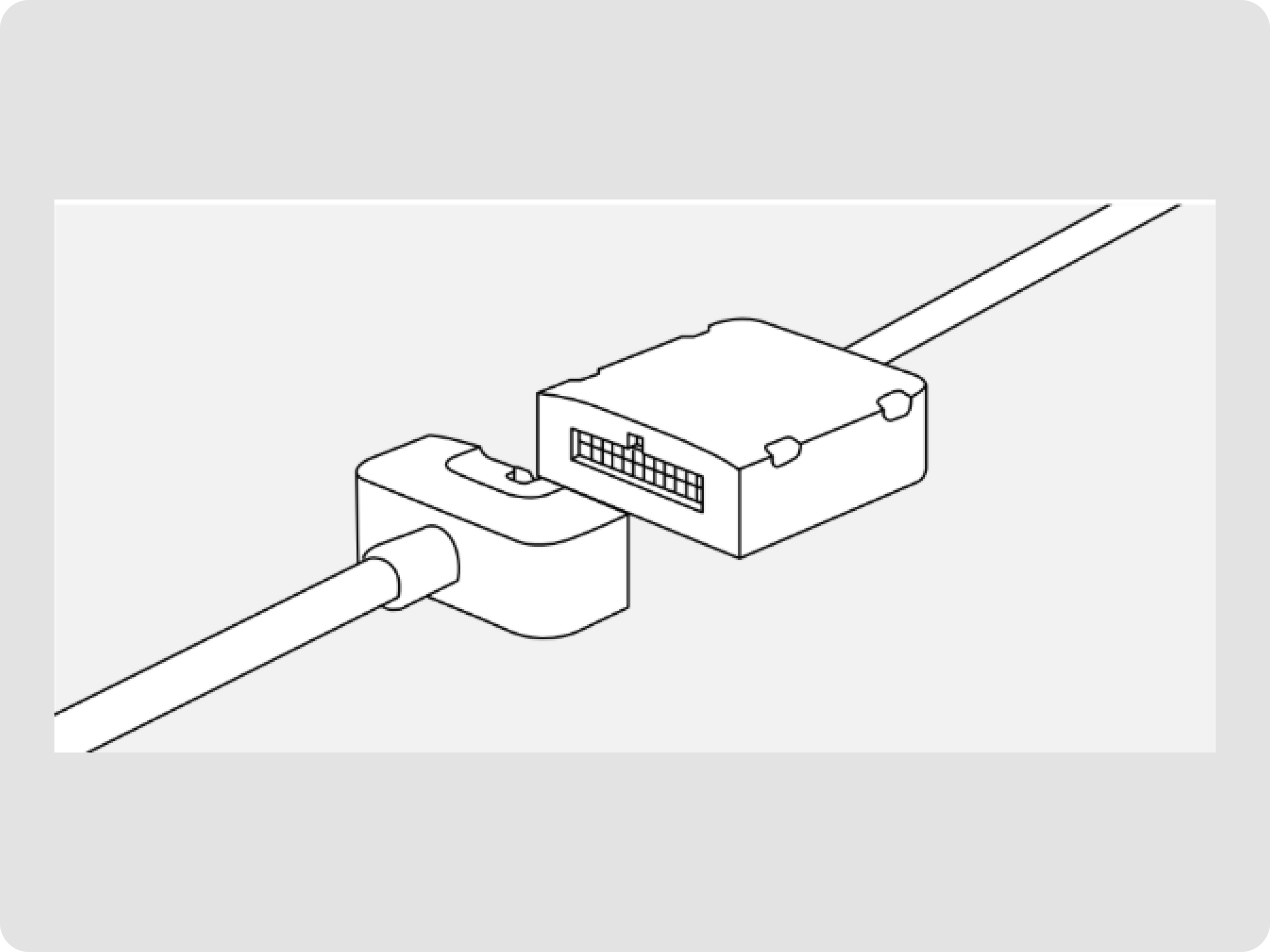

2. Conecte el adaptador del vehículo a un extremo del cable en Y (P1).

Conectar el cable

Conexión directa del cable

Use este método si está conectando el cable directamente al puerto RP1226 del vehículo o si opera en el estado de California.

1. Conecte el extremo macho del cable Motive (P2) directamente al puerto RP1226 del vehículo.
2. Asegure la conexión.

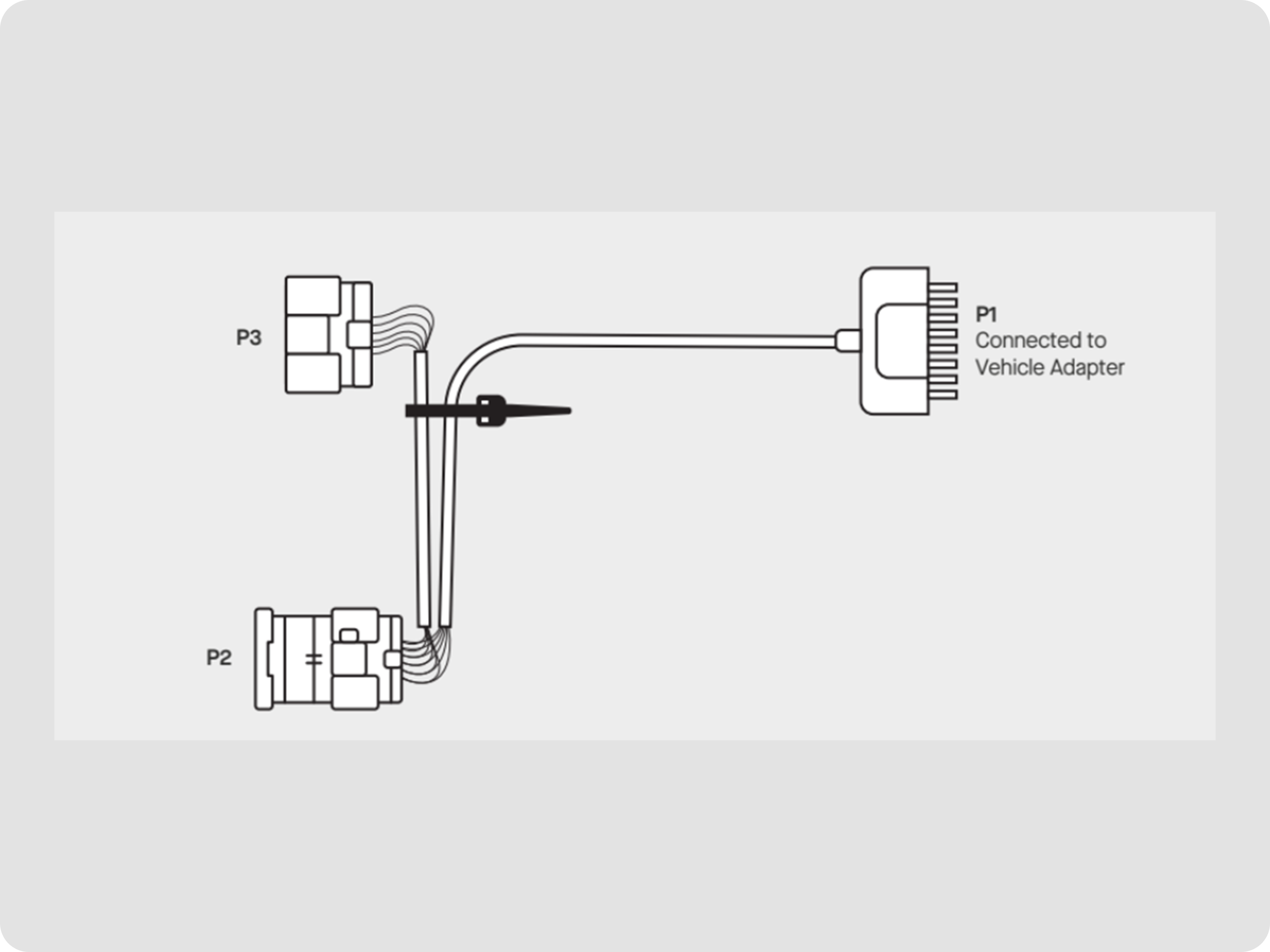

3. Use una brida para sujetar el cable más corto P3 (que tiene el conector de repuesto) al cable principal. Coloque la brida cerca del conector de repuesto para una sujeción segura.
   • El extremo P3 no se usa para este tipo de instalación.

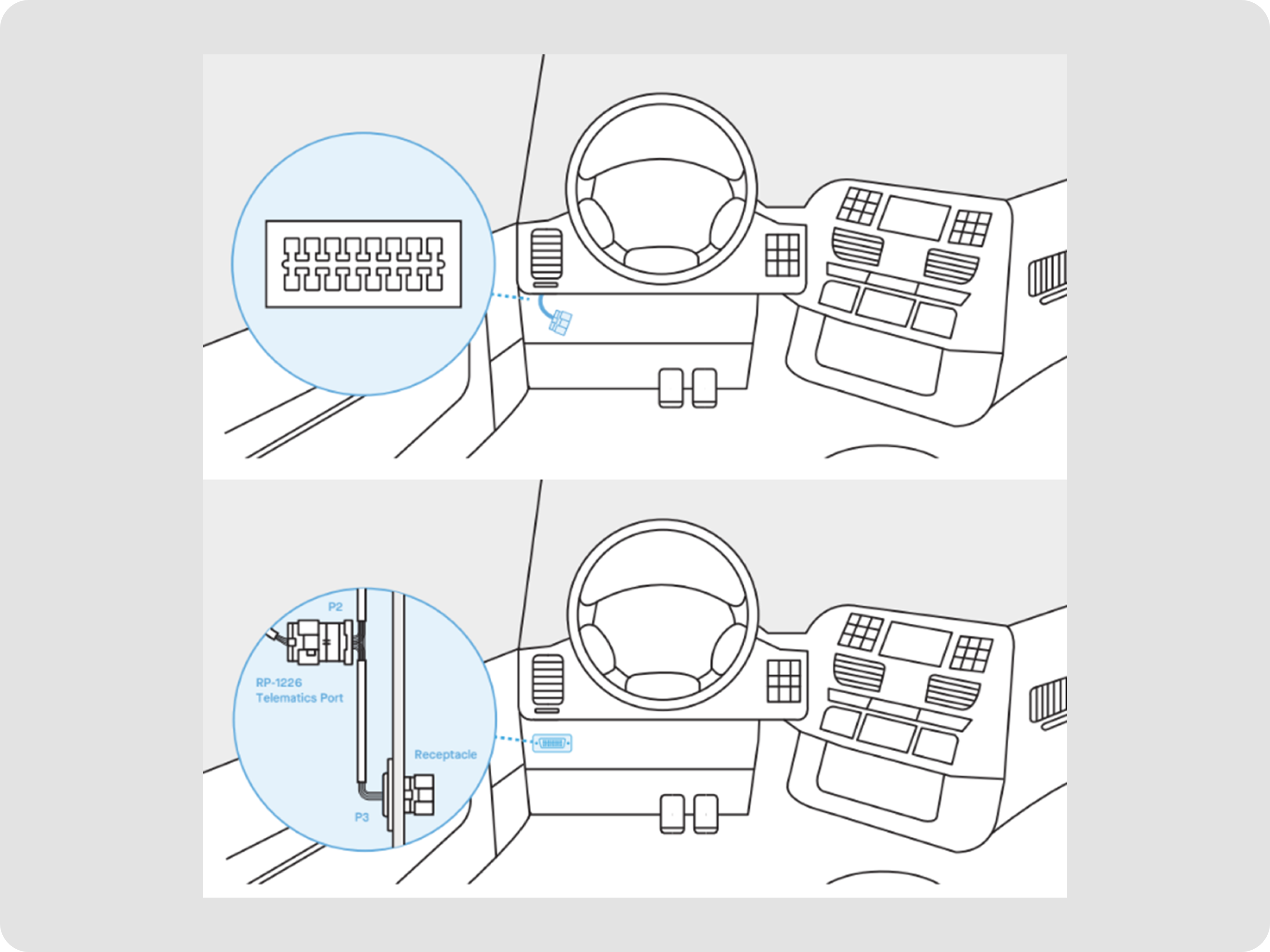

Conexión con cable en Y

1. Retire el puerto RP1226 OEM de su receptáculo en el tablero.
2. Conecte el extremo macho del cable Motive (P2) al puerto RP1226 retirado.
3. Instale y asegure el extremo hembra del cable Motive (P3) en el receptáculo original donde estaba ubicado el puerto telemático en el vehículo.

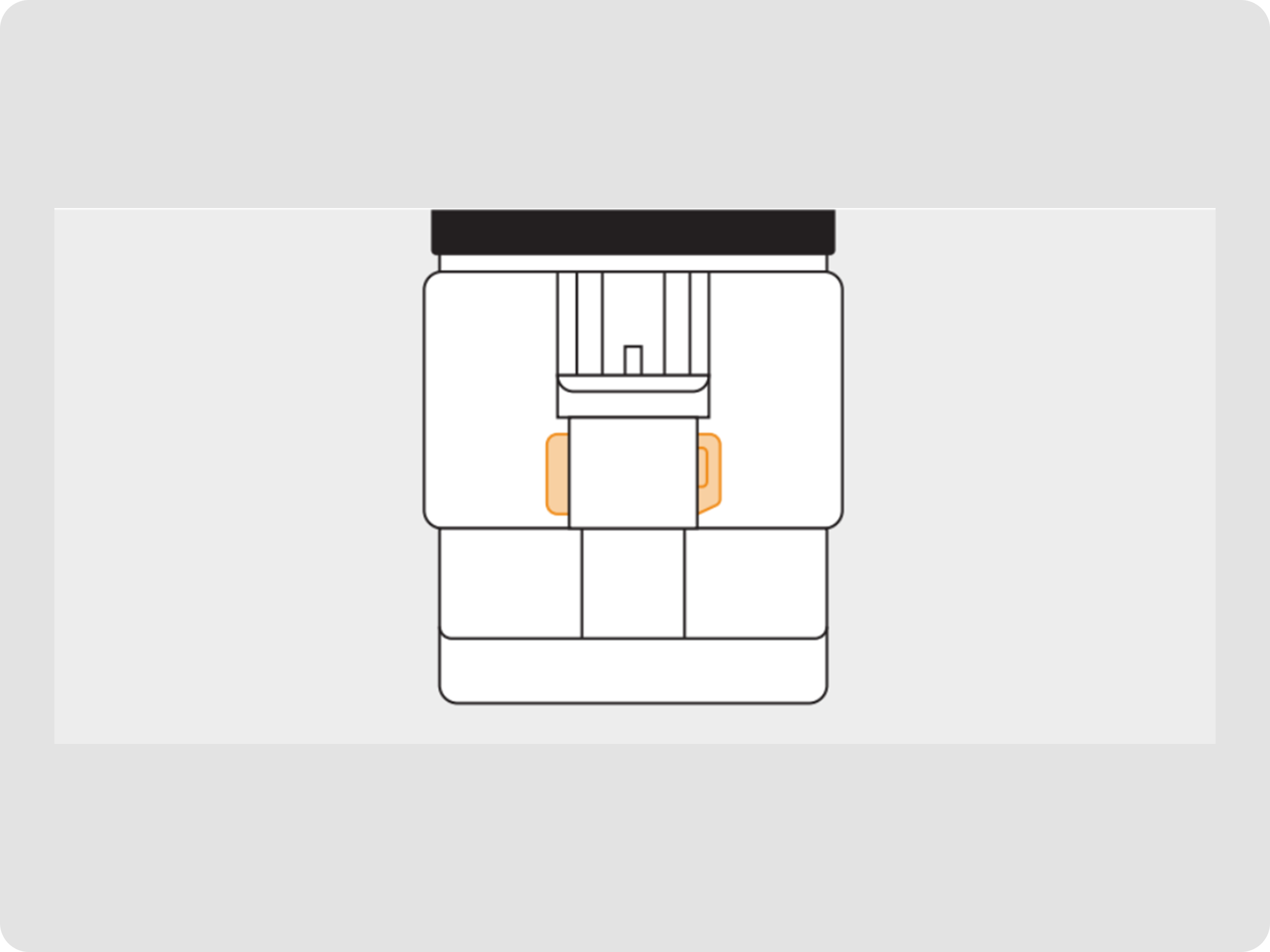

4. Presione la lengüeta naranja para bloquear los conectores RP-1226.

Probar y montar el AI Dashcam Plus

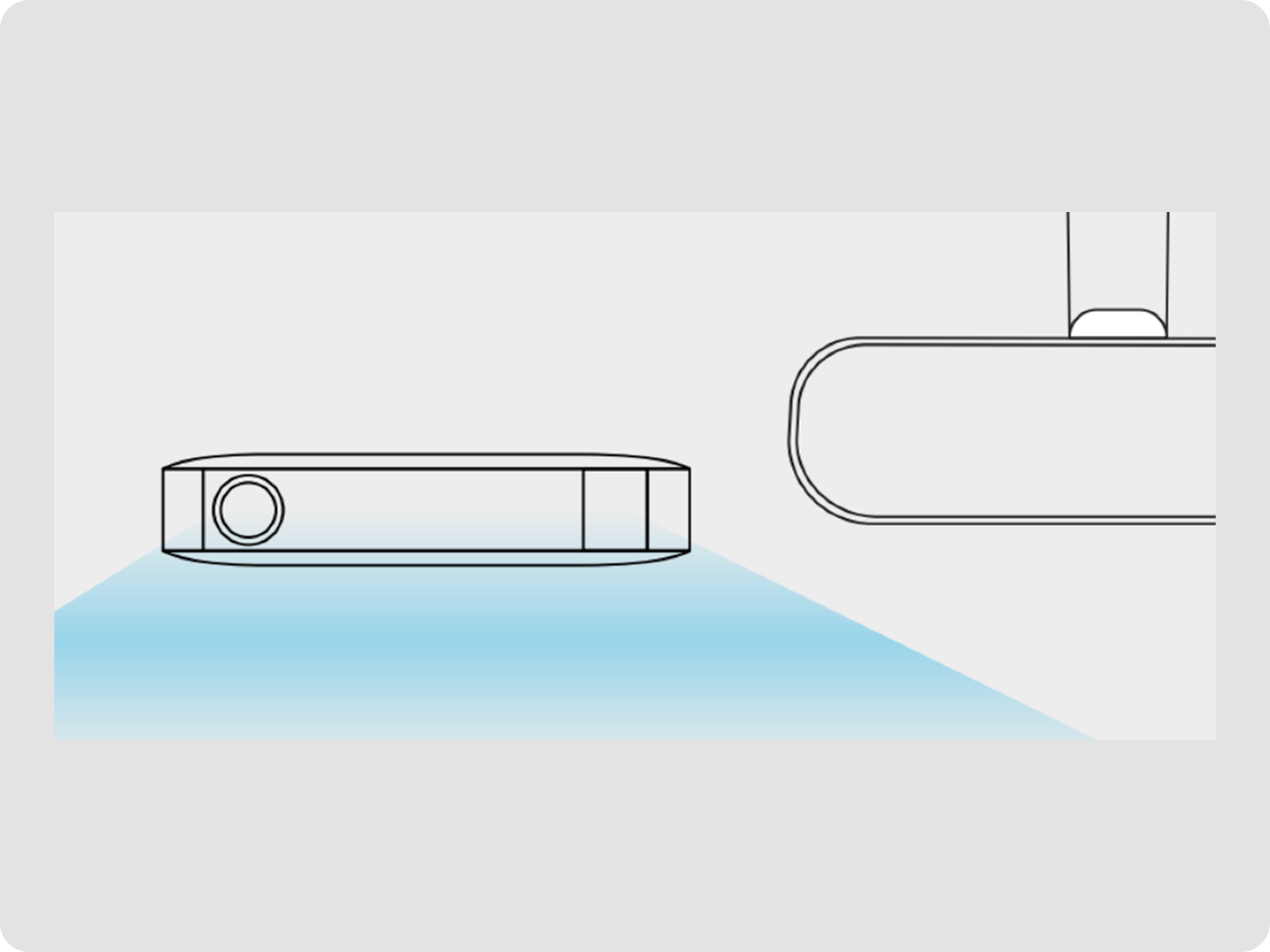

1. Consulte la Guía de instalación AI Dashcam Plus para instrucciones sobre cómo probar y montar el dispositivo en el parabrisas del vehículo o en el lado izquierdo del espejo retrovisor. Una vez montado, la instalación final debe parecerse al ejemplo mostrado en la guía original.

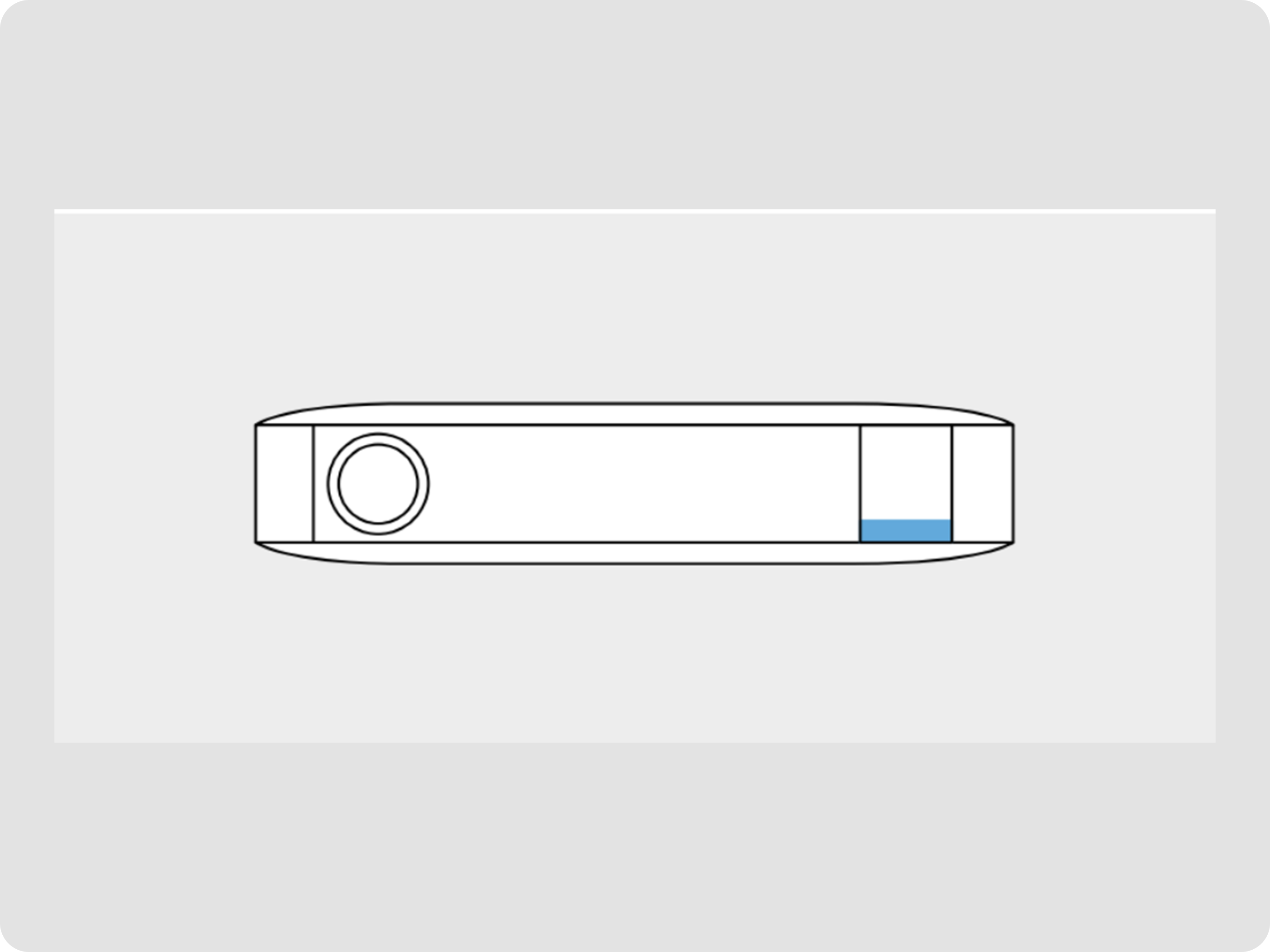

2. Encienda el motor del vehículo. Una vez que el LED de alerta/derecha se ponga azul, el AI Dashcam Plus está encendido y conectado.
