Cable VCBL-D- FRGHT: Guía de instalación de AI Dashcam Plus para camiones Freightliner 2017 y posteriores

Actualización 8 de enero de 2026 16:40

Instalación del Cable VCBL-D- FRGHT

Nota: Antes de comenzar la instalación, asegúrese de lo siguiente:

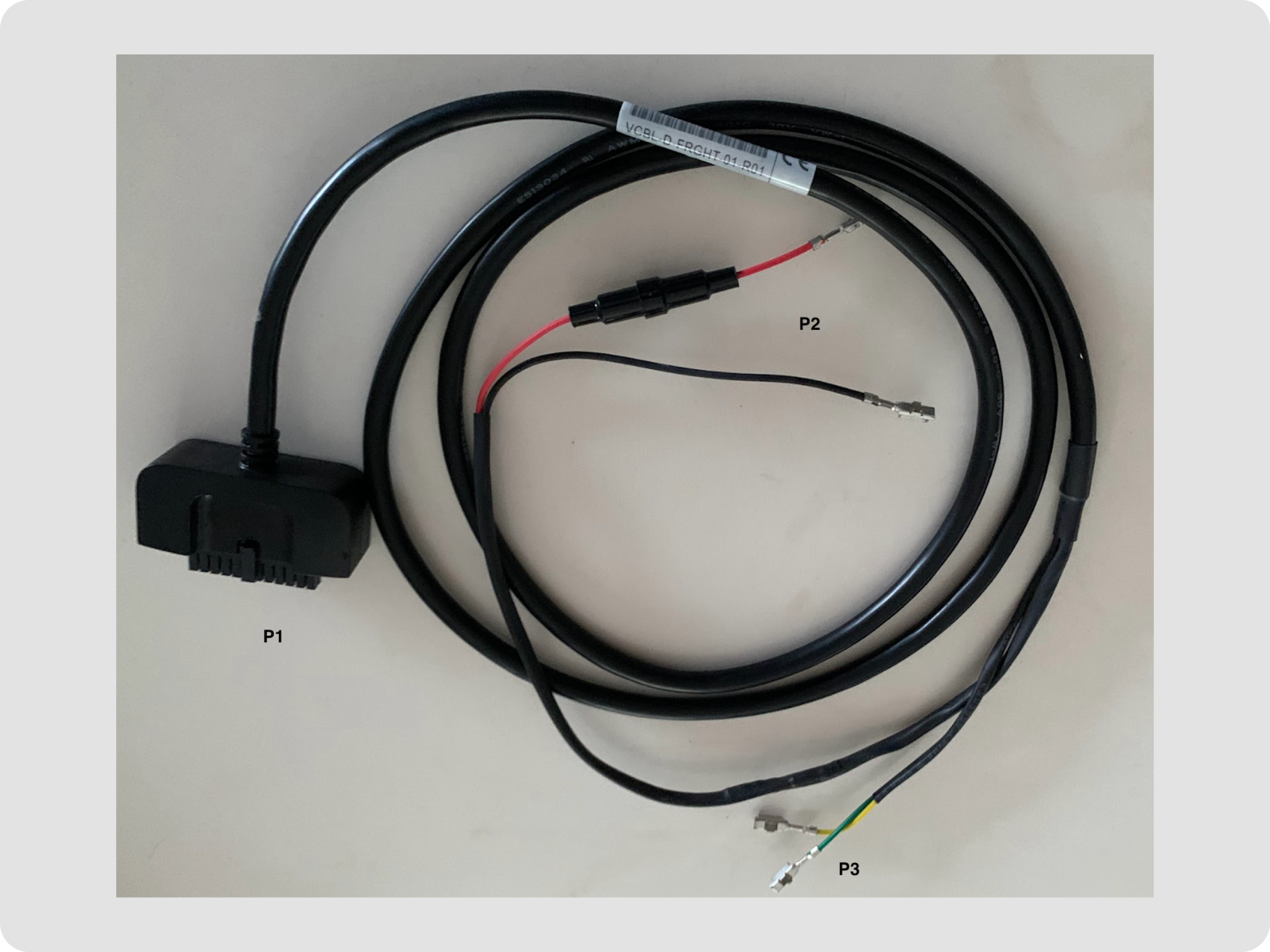

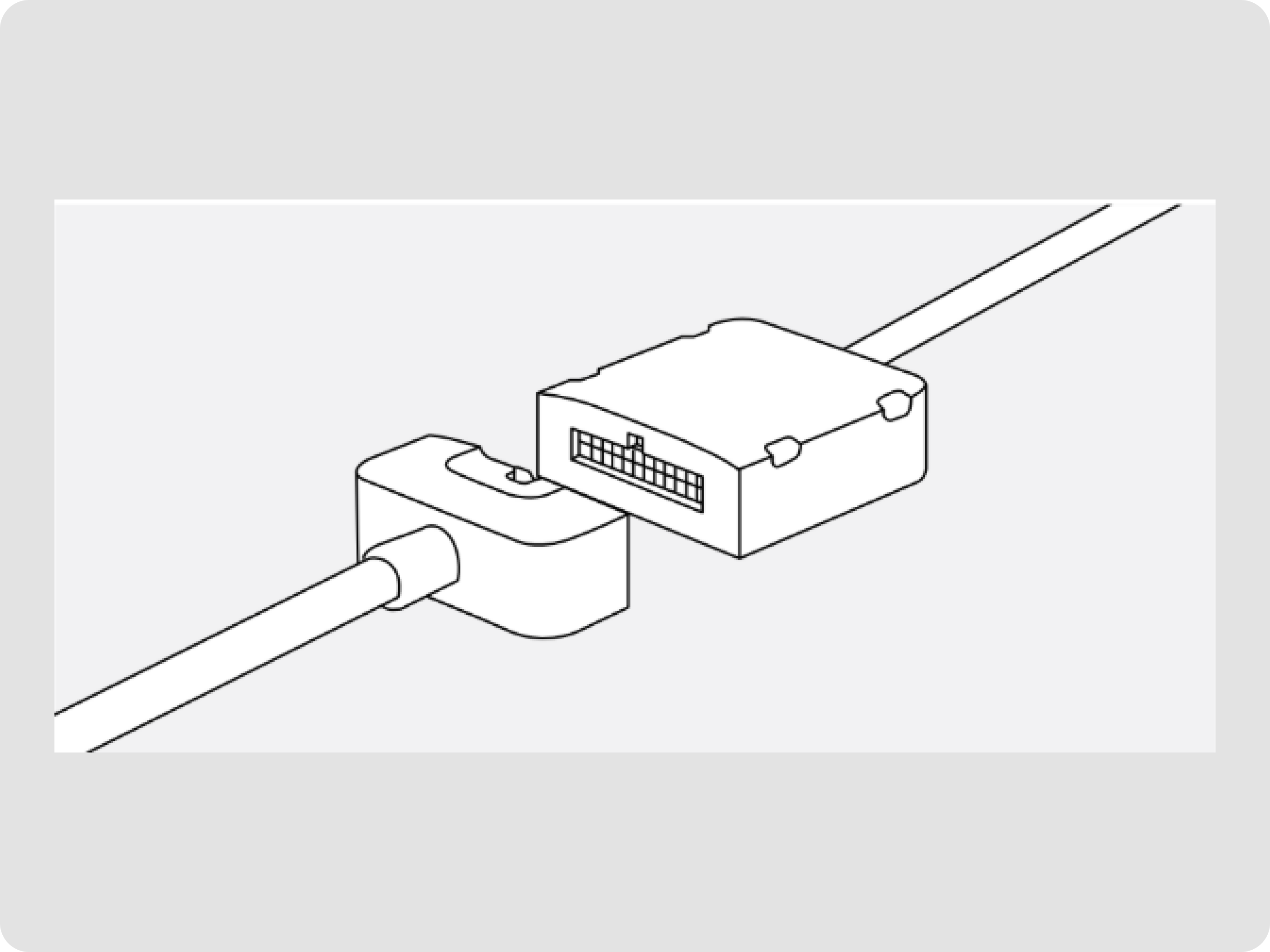

1. El cable VCBL-Y-FRGHT incluye cinco extremos etiquetados:

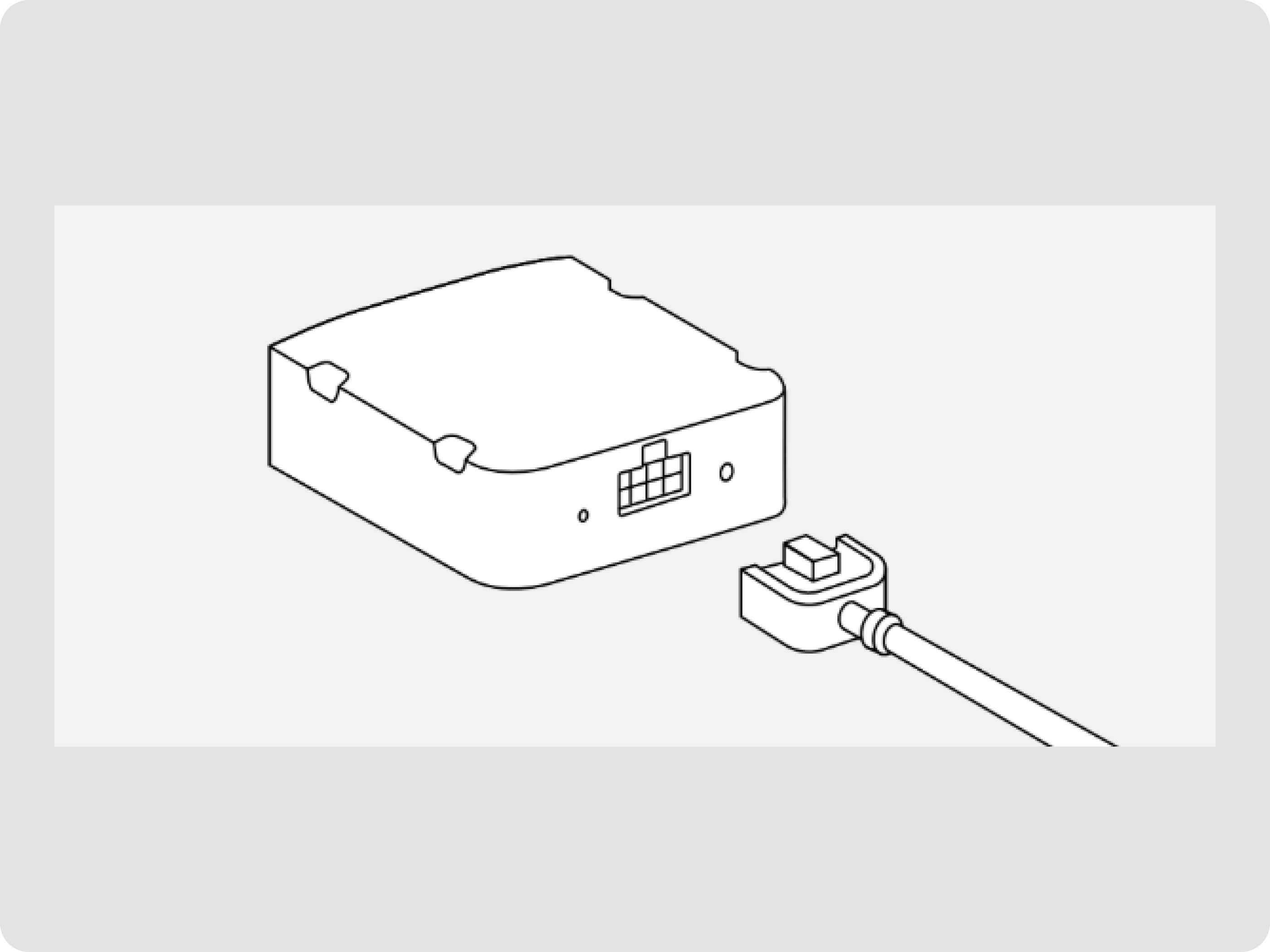

P1: Se conecta al adaptador del vehículo
P2: Se conecta a los paquetes de empalme de alimentación y tierra del vehículo
P3: Se conecta al paquete de empalme CAN J1939 250K TEM del vehículo

Retirar el panel del tablero

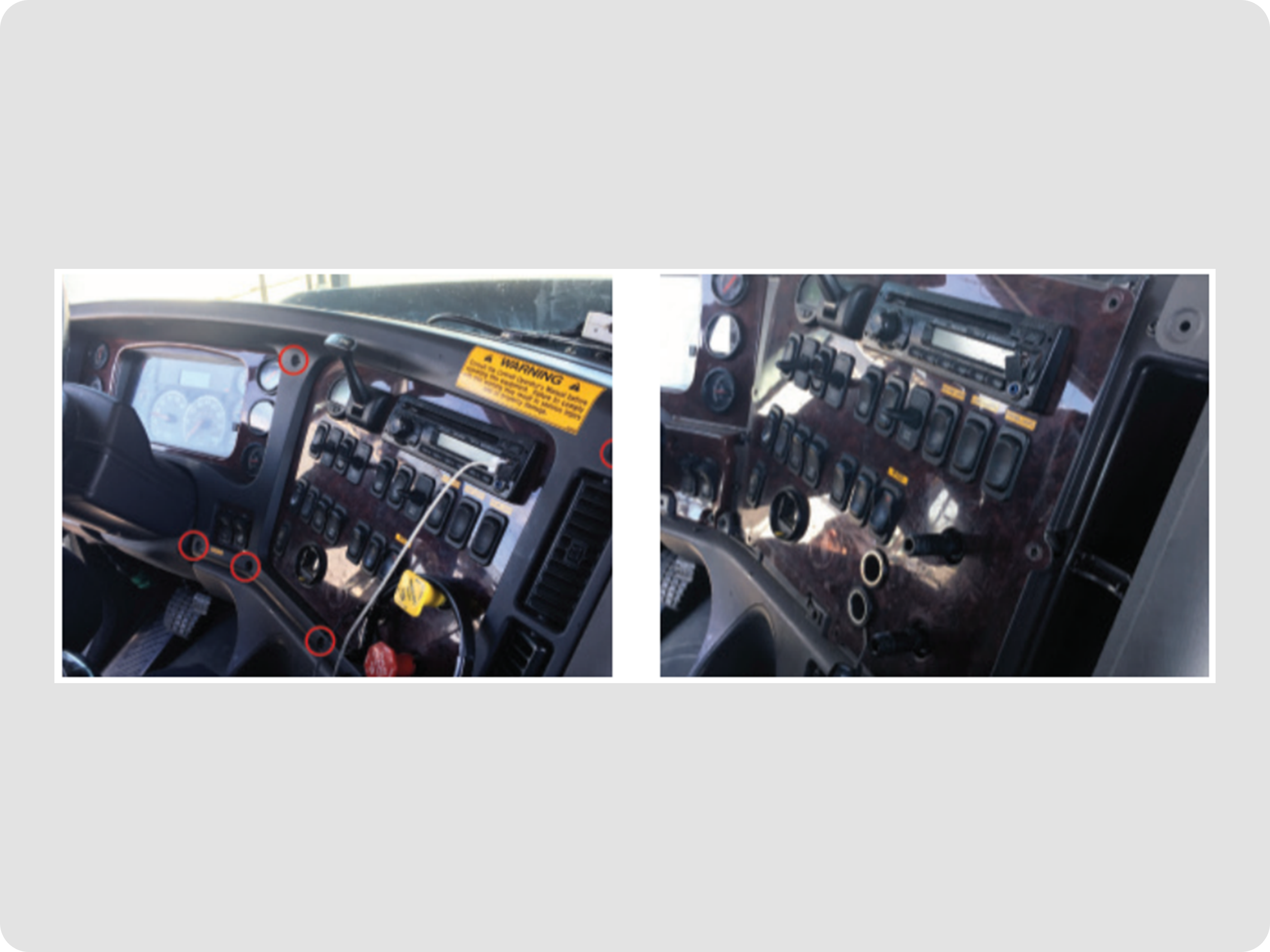

- Retire nueve tornillos T25 del bisel exterior del tablero y colóquelos en el vaso etiquetado como ‘Bisel del tablero’. Retire el bisel exterior del tablero y colóquelo fuera de la cabina

Retirar el panel de instrumentación

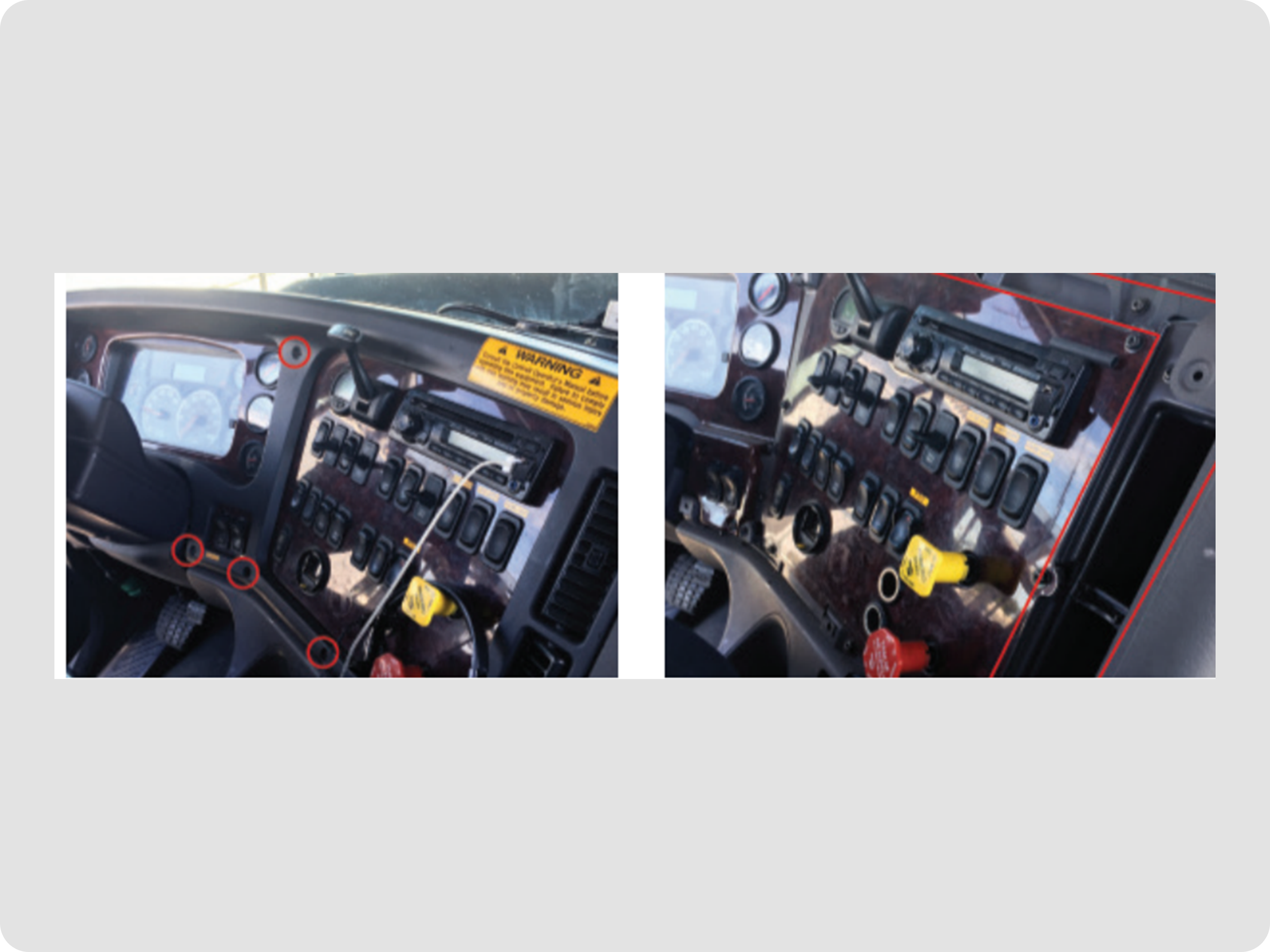

- Retire ocho tornillos T25 del panel de instrumentación. Retire las perillas rojas ‘Suministro de aire del remolque’ y amarillas ‘Freno de estacionamiento’ (si están presentes). Coloque los tornillos y perillas en un vaso etiquetado como ‘Panel de instrumentación’.

Retirar el panel del tablero del pasajero

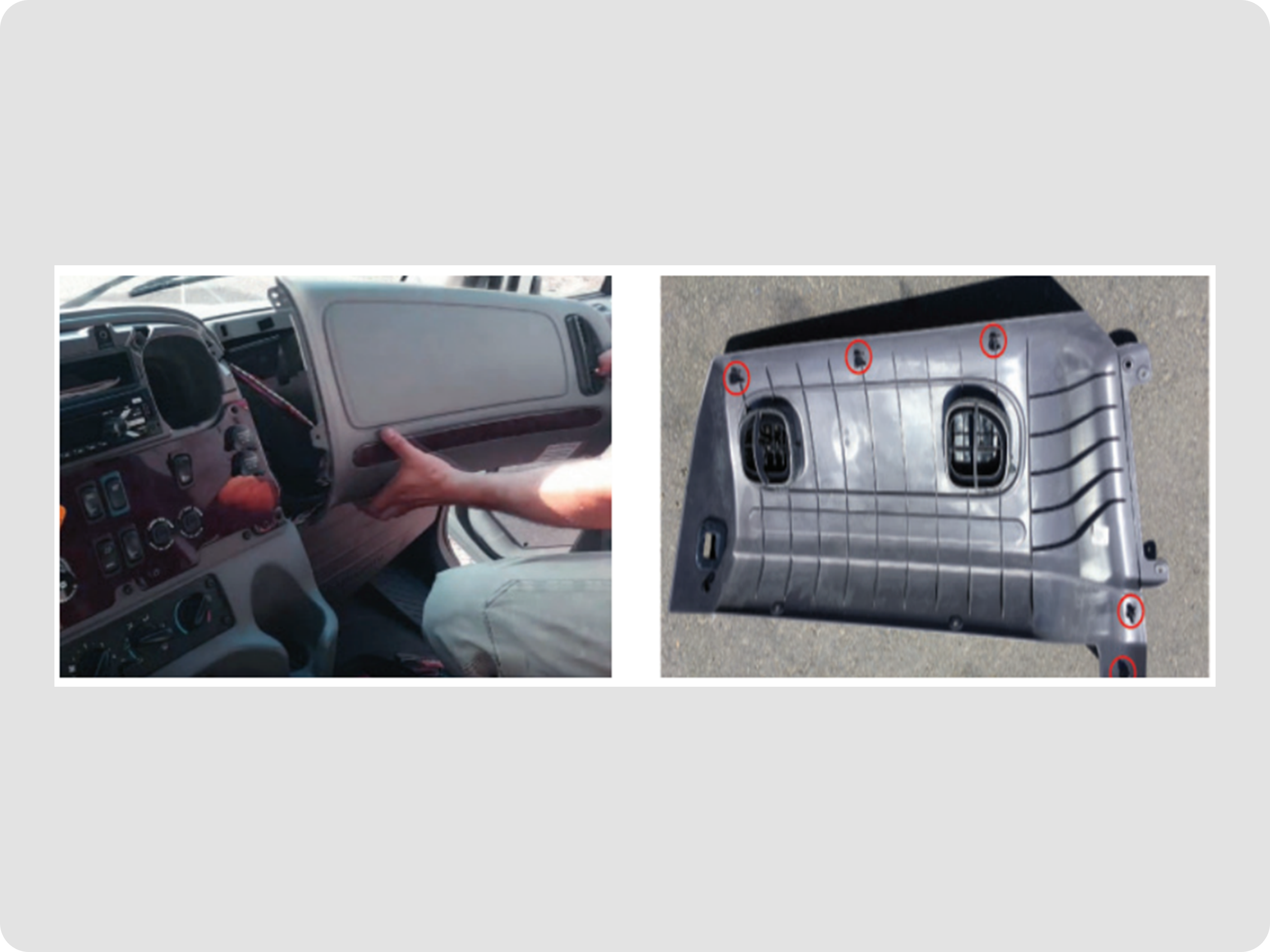

- Retire dos tornillos T25 del panel del tablero del pasajero y colóquelos en un vaso etiquetado como ‘Panel del tablero del pasajero’. Retire el panel del tablero del pasajero y colóquelo fuera del vehículo. Tenga cuidado de no dañar los seguros del panel.

Retirar el panel superior

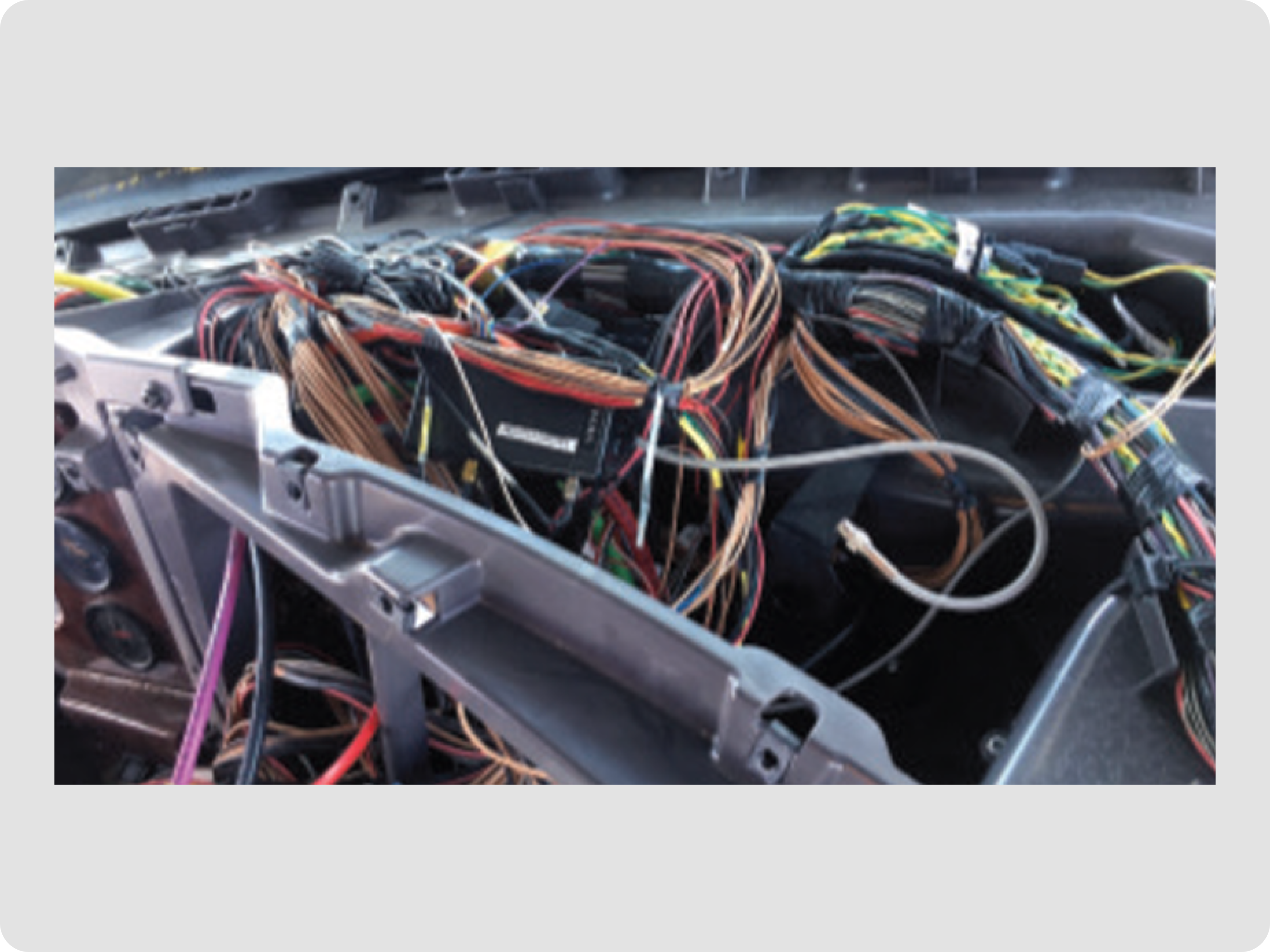

- Retire nueve tornillos T25 del panel superior y colóquelos en un vaso etiquetado como ‘Panel superior’. Eleve suavemente el panel superior unos centímetros de su posición original.
- Inserte los cables terminados del cable Motive a través del panel superior.

Identificación del conector

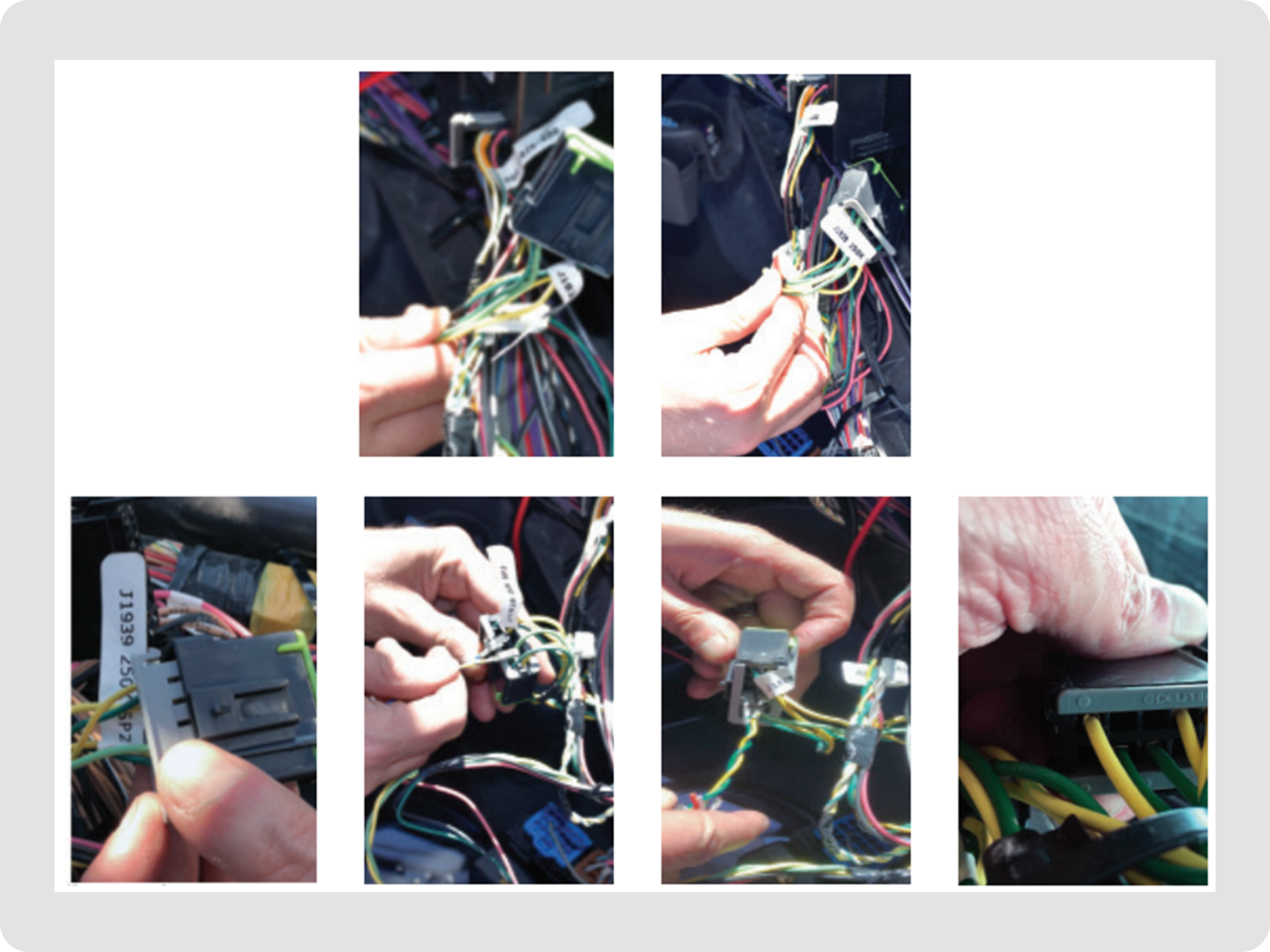

- Identifique un paquete de empalme J1939 250K TEM cerca del centro del tablero (normalmente paquete de empalme 2/SP2). Retire el tapón gris del cable en la parte trasera del paquete de empalme. Conecte la interfaz CAN del cable (P3) a la interfaz CAN J1939 250K del camión. Inserte el cable CAN_H y CAN_L en las secciones amarilla y verde del paquete de empalme TEM, respectivamente. Inserte el soporte gris del cable en la parte trasera del paquete de empalme.

Conexión a la alimentación

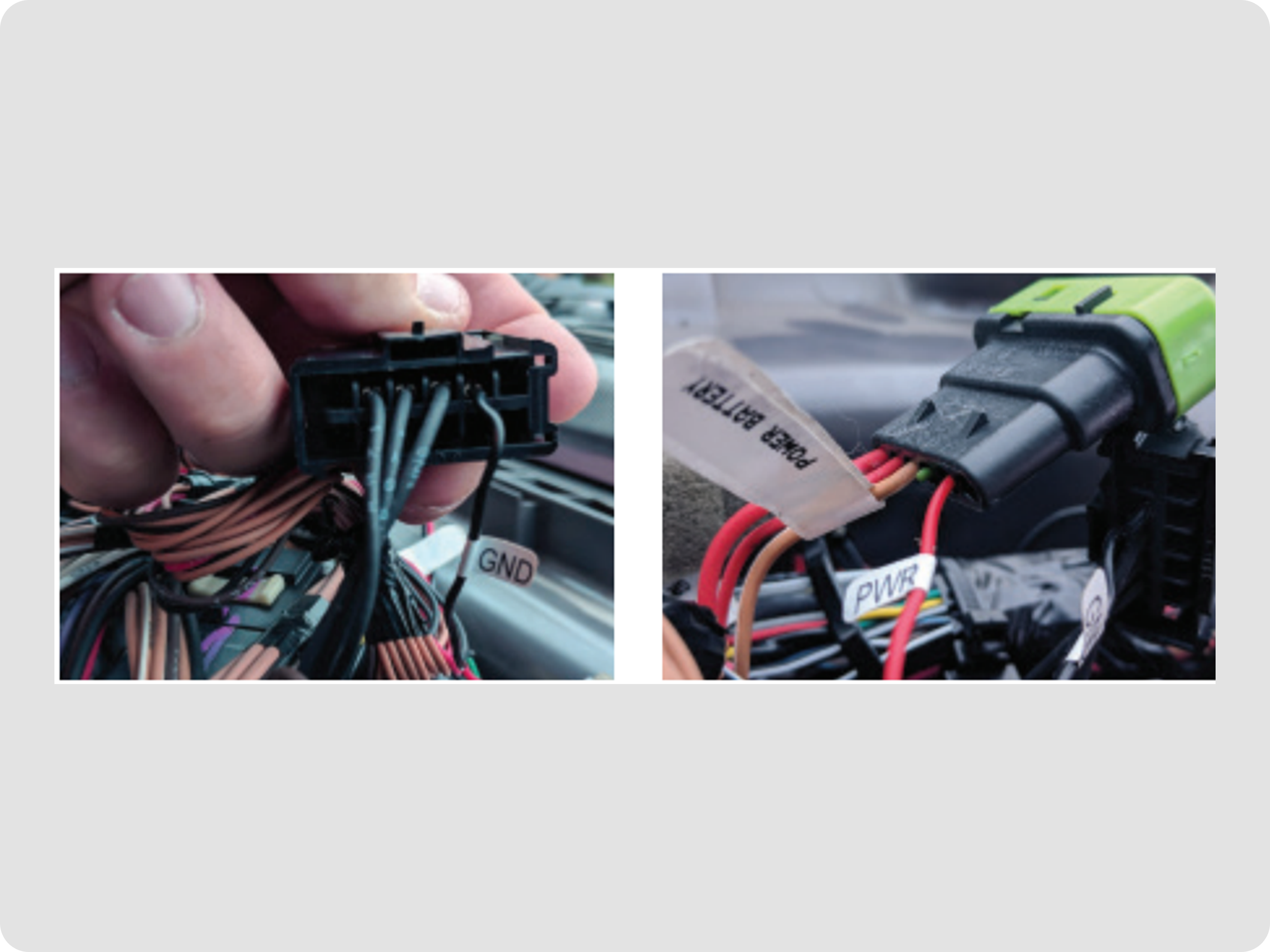

- Conecte el cable negro de tierra al paquete de empalme TEM ‘GND’. Conecte el cable rojo al paquete de empalme TEM ‘Power Battery’ desde el extremo P2 del cable.
- Asegure el cableado y los paquetes de empalme TEM con bridas para cables, luego vuelva a colocar los paneles.

Nota: Dependiendo del vehículo, puede ser necesario modificar los paneles para pasar el cable

hasta la parte superior del tablero. Si no se pueden modificar los paneles, monte el adaptador del vehículo

dentro del panel. Cuando se monte dentro del panel, asegúrese de que el cable no quede pellizcado, ya que esto

dañará el cable.

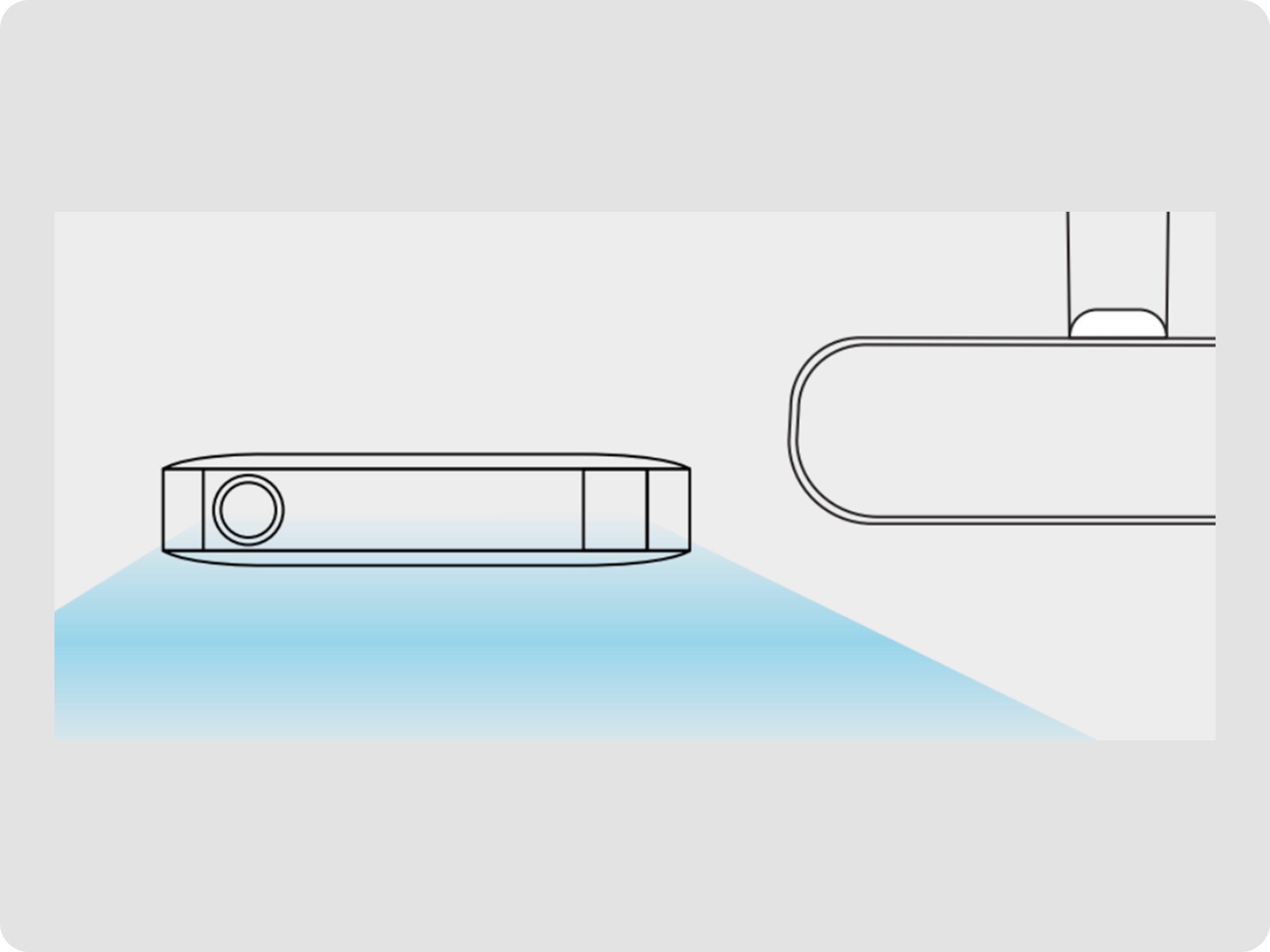

Consulte la Guía de instalación de AI Dashcam Plus para obtener instrucciones sobre cómo probar y montar el dispositivo en el parabrisas del vehículo o en el lado izquierdo del espejo retrovisor. Una vez montado, la instalación final debe parecerse al ejemplo mostrado en la guía original.

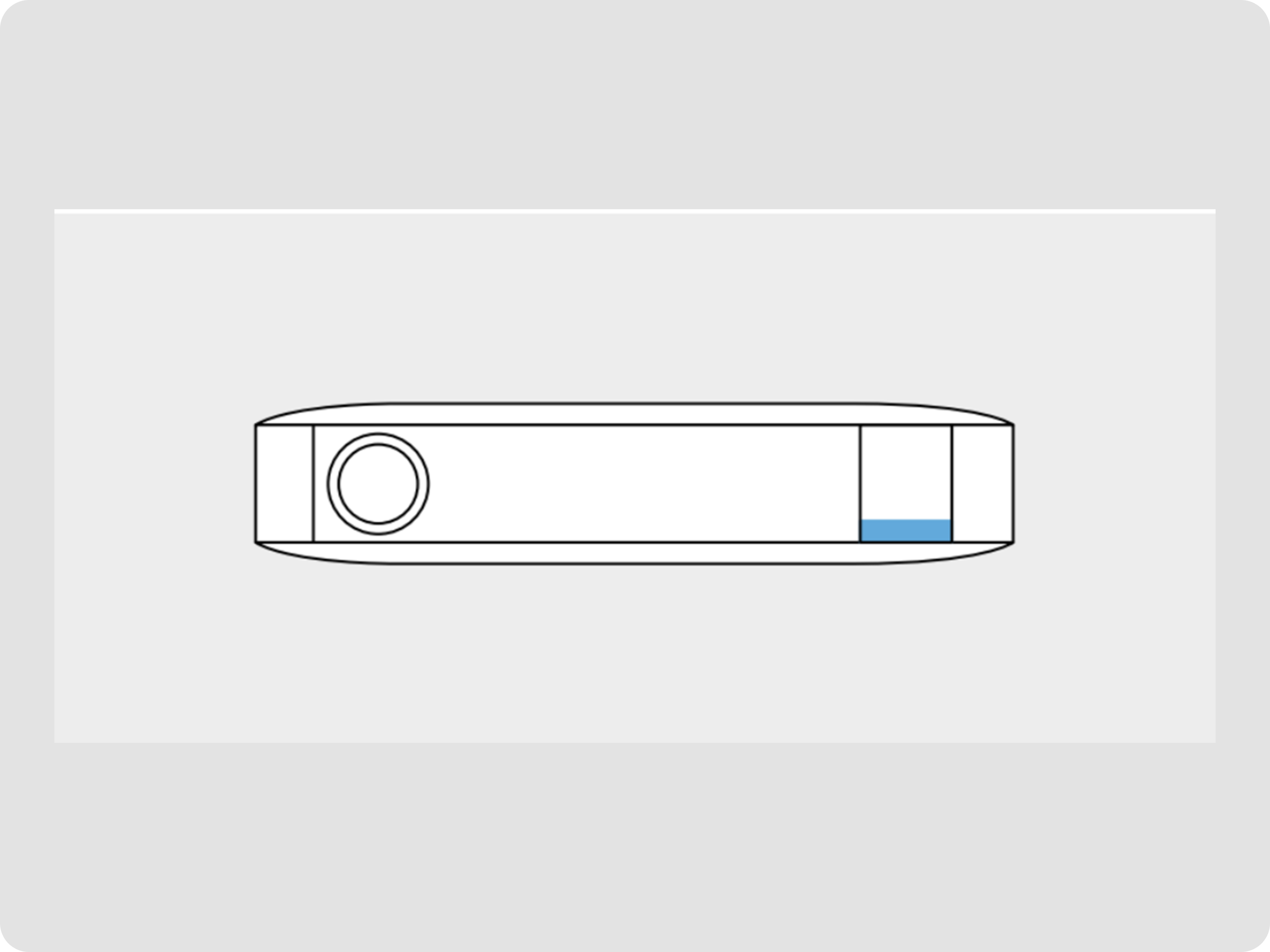

Encienda el motor del vehículo. Cuando el LED de alerta/derecha se ponga azul, el AI Dashcam Plus estará encendido y conectado.
