Cet article fournit une liste détaillée des câbles pris en charge, incluant leur but, leurs cas d'utilisation et les ressources d'installation.
Aperçu
Motive offre une variété de câbles pour connecter le AI Dashcam Plus.
- Véhicules lourds : Prend en charge des véhicules comme Peterbilt, Kenworth, Freightliner Cascadia et International.
- Véhicules légers : Prend en charge des véhicules comme Ford, GM, Mercedes, Chrysler, Hyundai, Fiat, Citroën, Peugeot, Volkswagen et Audi.
- Véhicules spécialisés : Prend en charge des véhicules comme Volvo, Mack et Freightliner.
Câbles pour véhicules lourds (J1939 / RP1226)

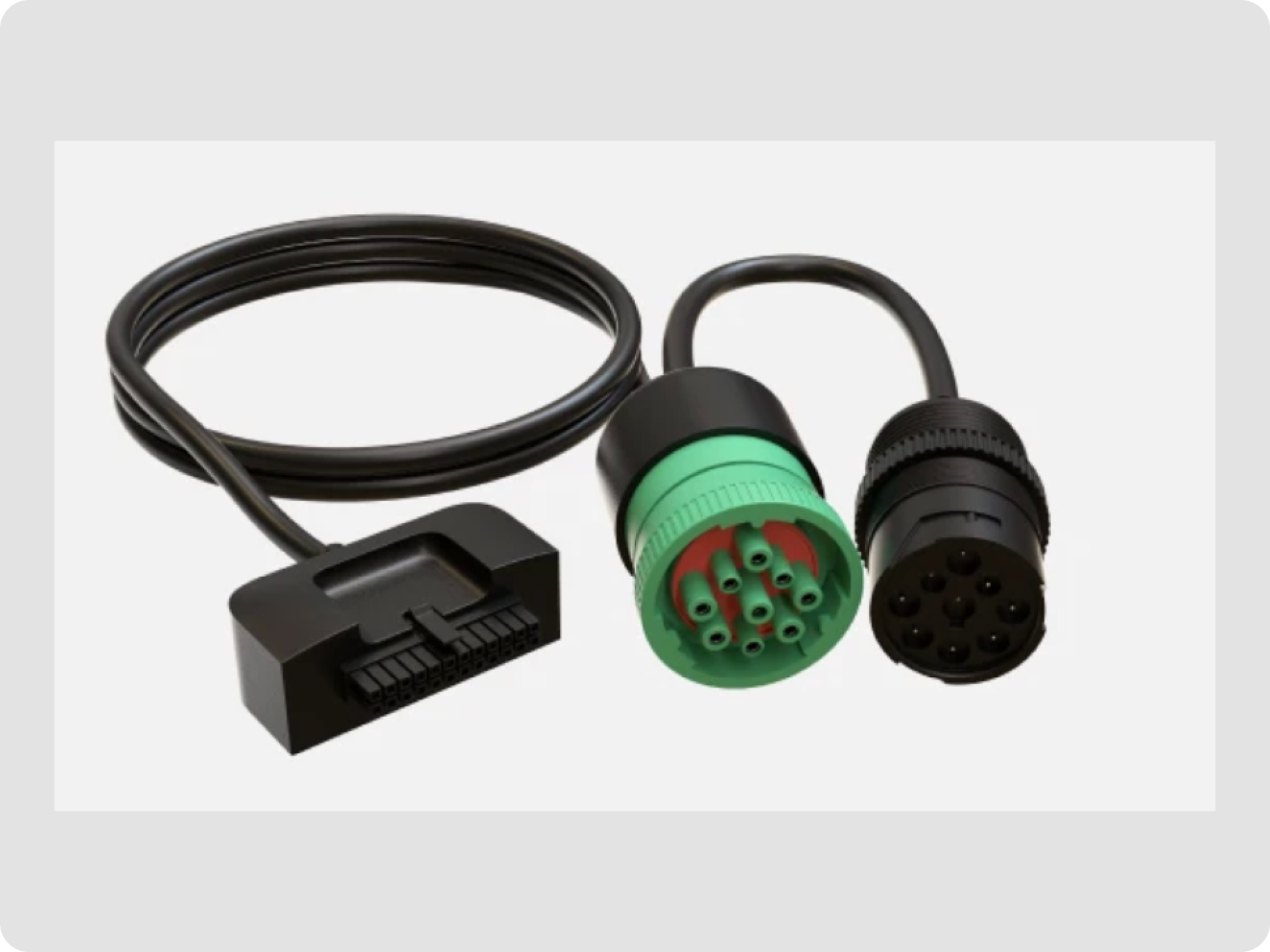

Câble VCBL-Y-1939 : Câble en Y J1939 9 broches
Câble en Y pour véhicules lourds avec ports de diagnostic J1939 9 broches (Type 1 & Type 2). Prend en charge les installations par connexion directe et par câble en Y avec plusieurs clips de montage.
| Note : Fixez le clip de montage approprié sur le connecteur (P3) - alignez la ligne colorée avec la ligne blanche sur le connecteur |

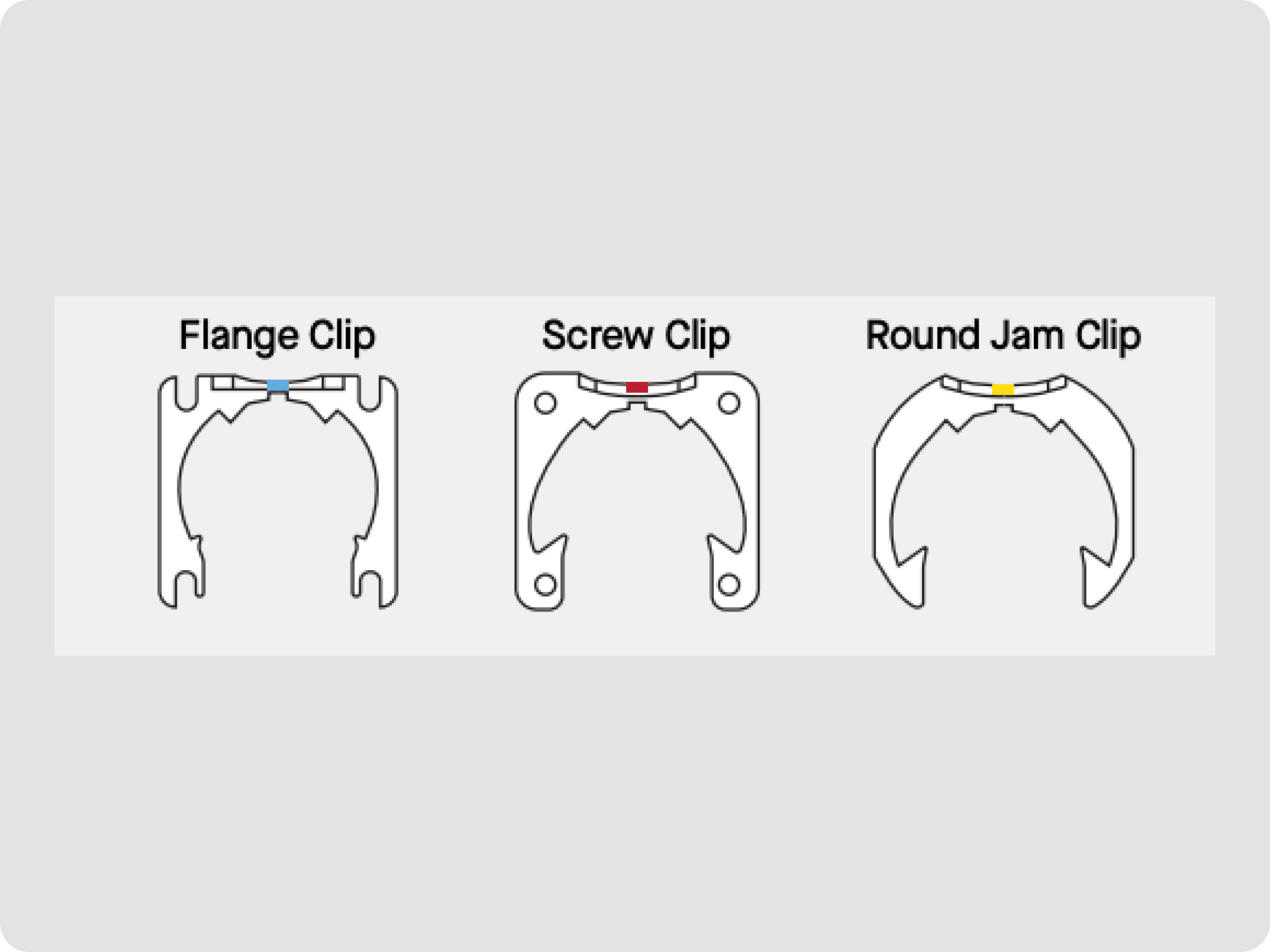

Clips de montage fournis dans la boîte :
Exemple : PETERBILT 357 (2005), Kenworth T680 (2019)

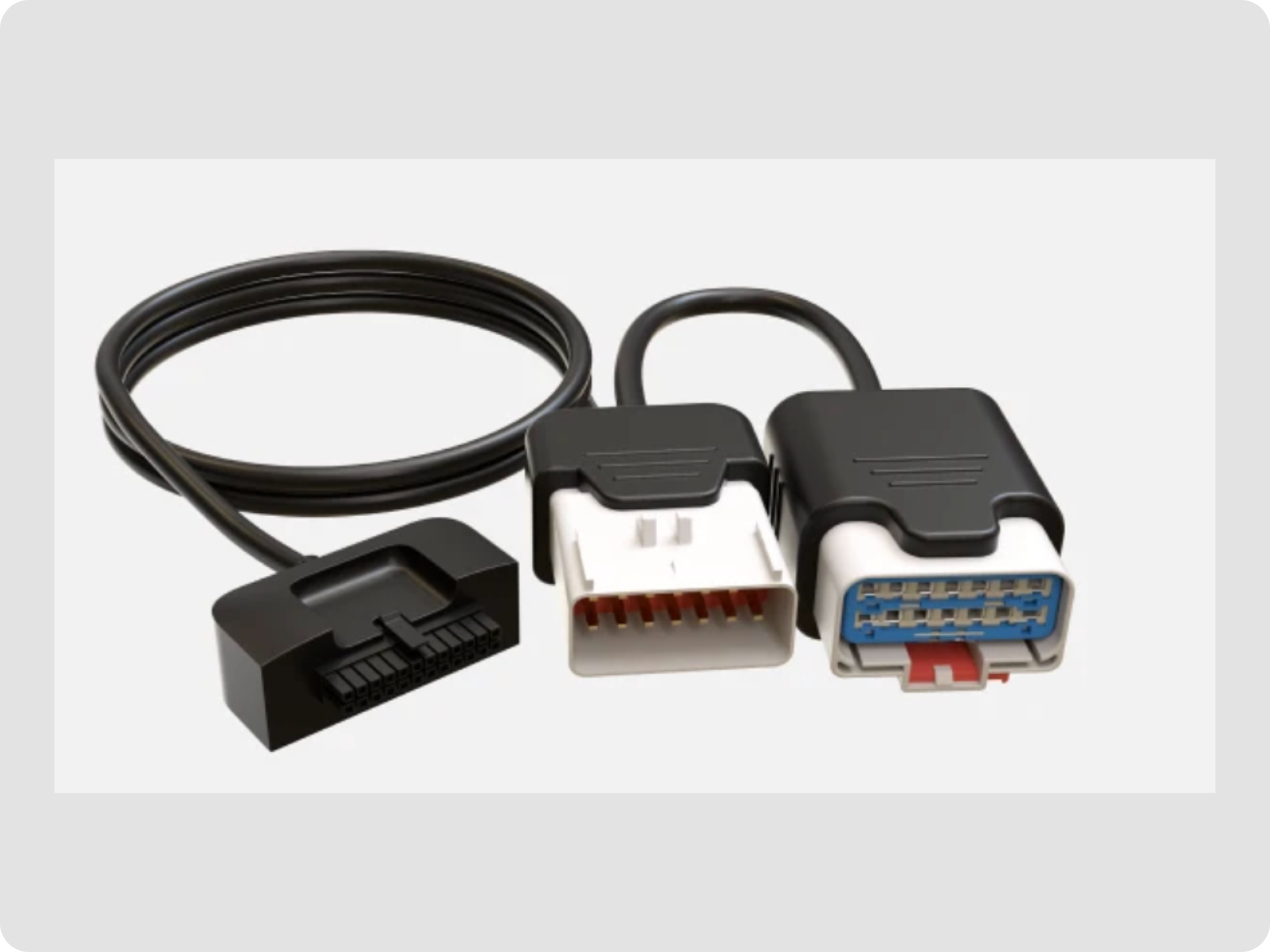

Câble VCBL-Y-1226 : Câble RP1226
Câble en Y conçu pour les véhicules avec ports télématiques RP1226. Prend en charge les installations par connexion directe et par câble en Y en utilisant le connecteur télématique dédié afin de préserver la garantie du véhicule.
Exemple : Freightliner Cascadia (2021), INTERNATIONAL MV607 (2023)
Câble VCBL-Y-6PIN : Câble en Y J1708 6 broches
Câble en Y pour véhicules lourds avec ports de diagnostic J1708 6 broches utilisés sur les tracteurs de classe 6 à 8 plus anciens et les véhicules professionnels. Prend en charge à la fois la connexion directe et les installations par câble en Y, vous permettant soit de brancher directement sur le port 6 broches, soit de préserver l'accès au diagnostic OEM en utilisant la configuration du câble en Y.
Exemple : Certains modèles Western Star, Freightliner FLD/Coronado, International 4700/4900 et Sterling L/A9500.
Câbles pour véhicules légers (OBD-II)

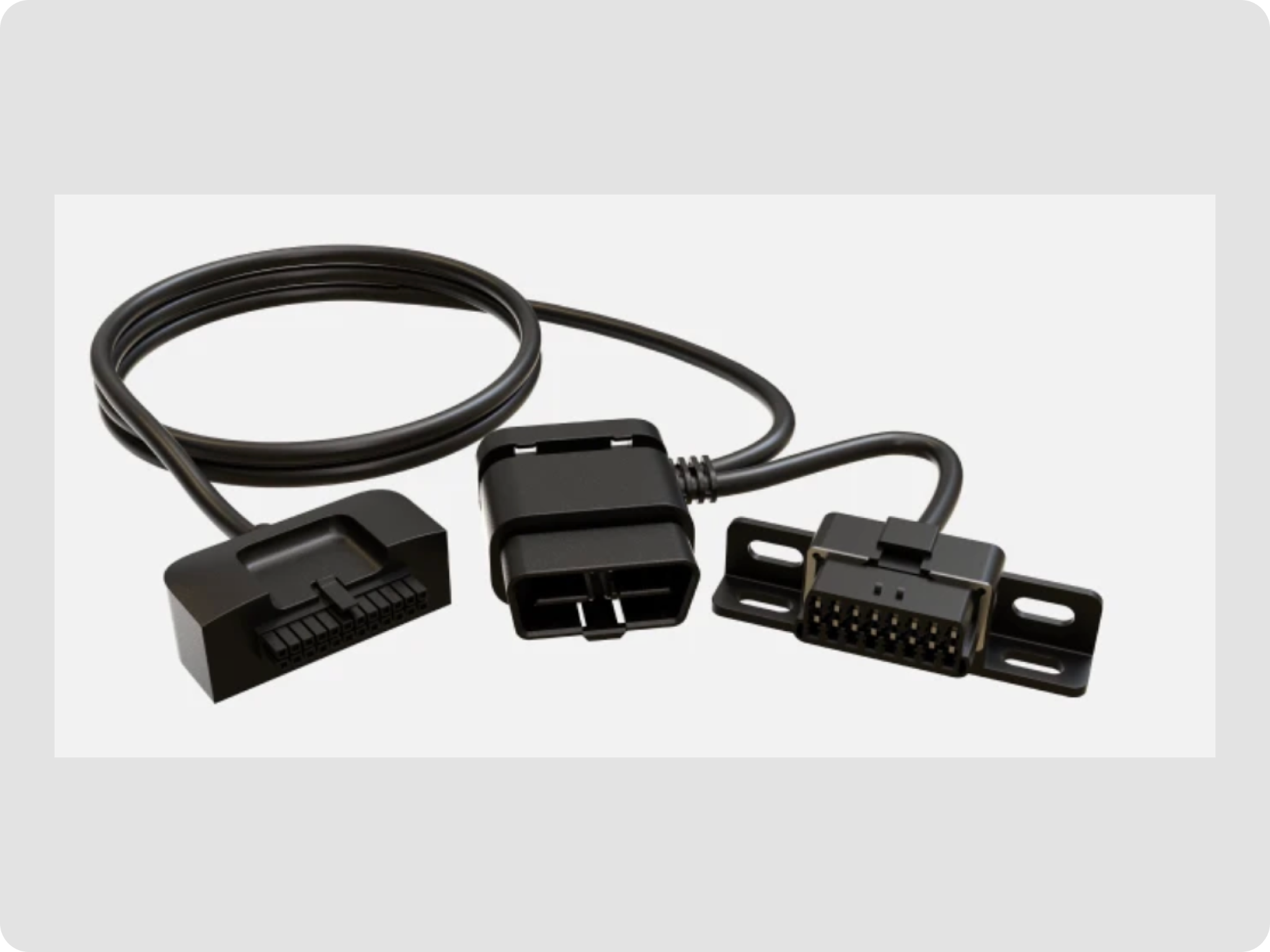

Câble VCBL-Y-OBD2 : Câble en Y OBD-II
Câble en Y pour véhicules avec ports de diagnostic OBD-II. Prend en charge les installations par connexion directe et par câble en Y avec des supports de montage spécifiques à la marque.
| Note : Sélectionnez le support de montage qui correspond au port de diagnostic OBD-II de votre véhicule. Assurez-vous que le connecteur de diagnostic de rechange (P3) est solidement fixé au support compatible pour un ajustement et une stabilité adéquats. |

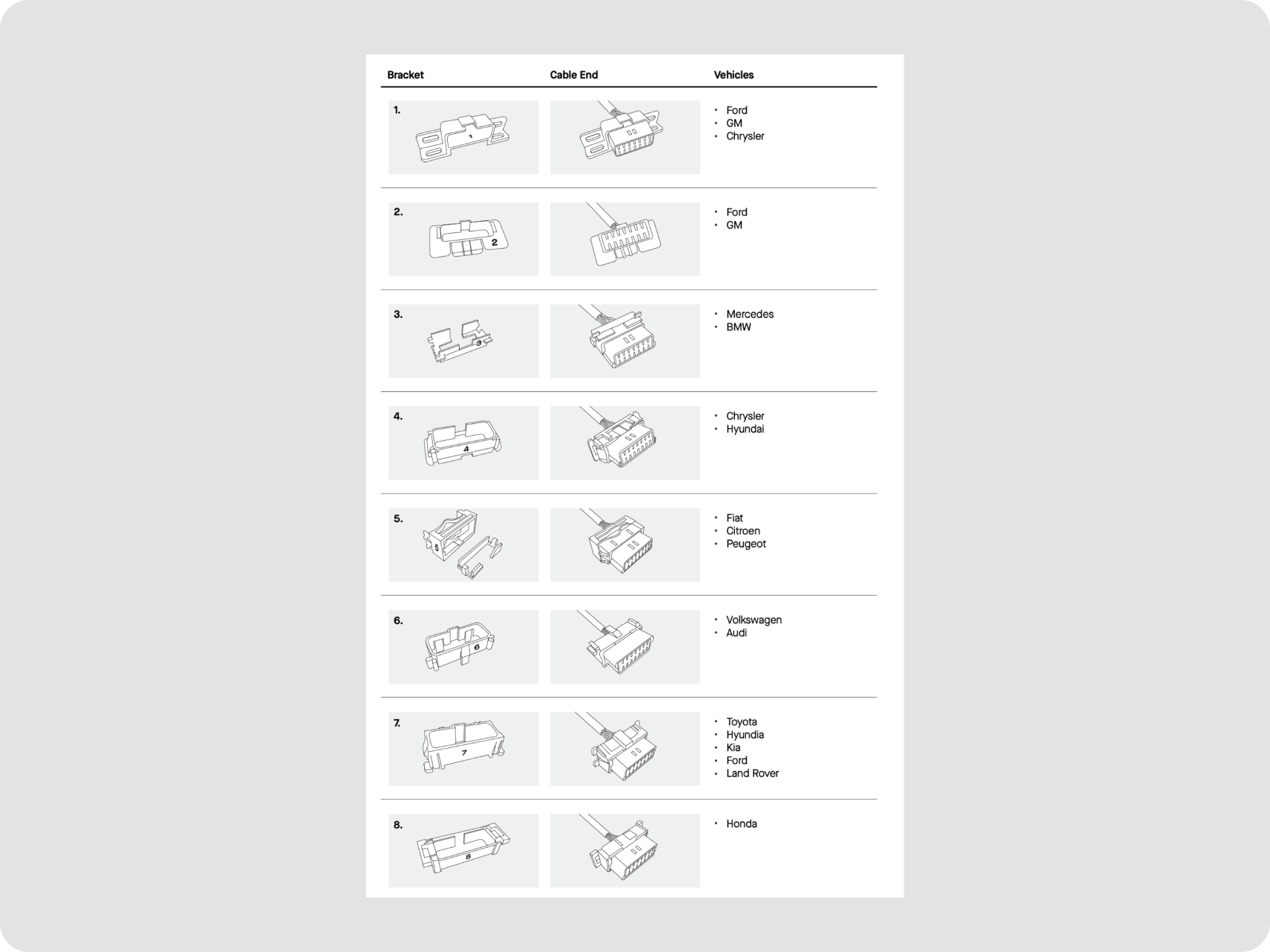

Supports de montage fournis dans la boîte :
Exemple : Ford F-150 (2019), Volvo 9700 (2017)
Câbles spécialisés

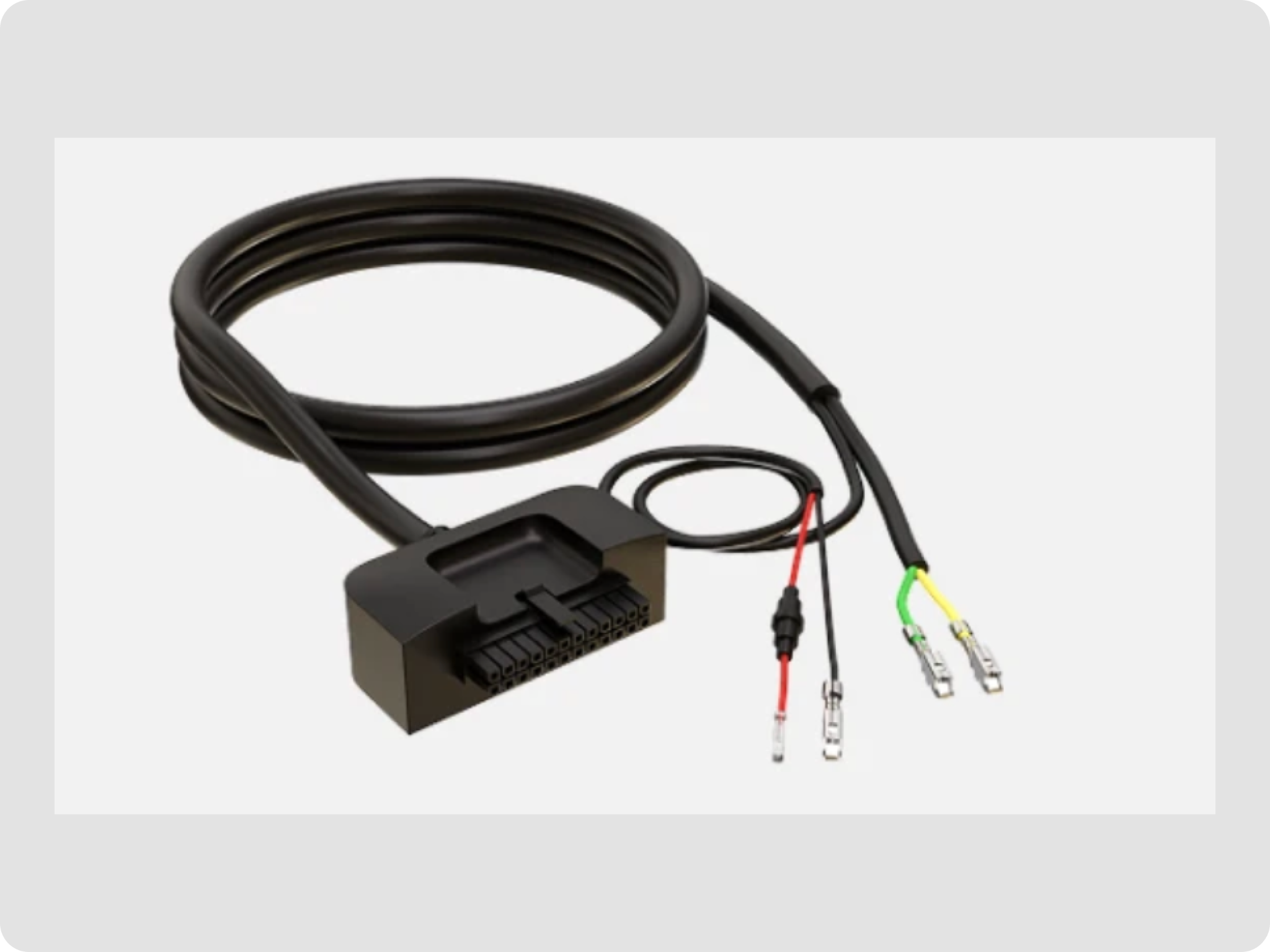

Câble VCBL-D-VOLMC : Câble Volvo (2013-2018) et Volvo/Mack (2019+)
Câble de connexion directe pour véhicules Volvo (2013–2018) et Volvo/Mack (2019+). Se connecte au bus J1939 et à l'alimentation du véhicule en utilisant une résistance de terminaison.
Exemple : Volvo Truck VAH (2020), Mack Anthem (2019)

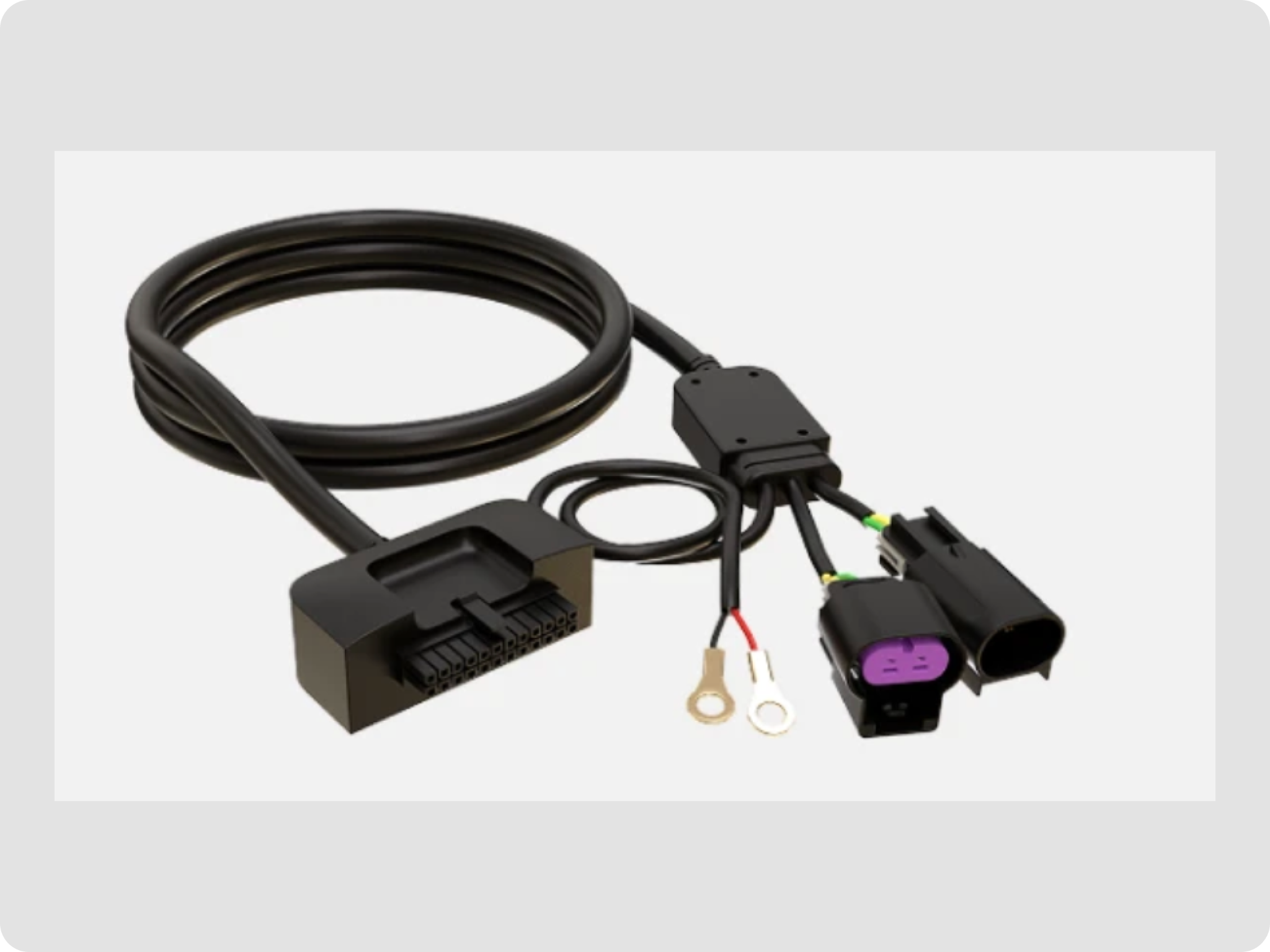

Câble VCBL-D-MACK : Câble Mack (2013–2018)
Câble de connexion directe pour véhicules Mack (2013–2018). Utilise des cosses à œillet et une résistance de terminaison pour J1939 et une connexion d'alimentation.
Exemple : Mack Pinnacle (2017), Mack CXU (2016)

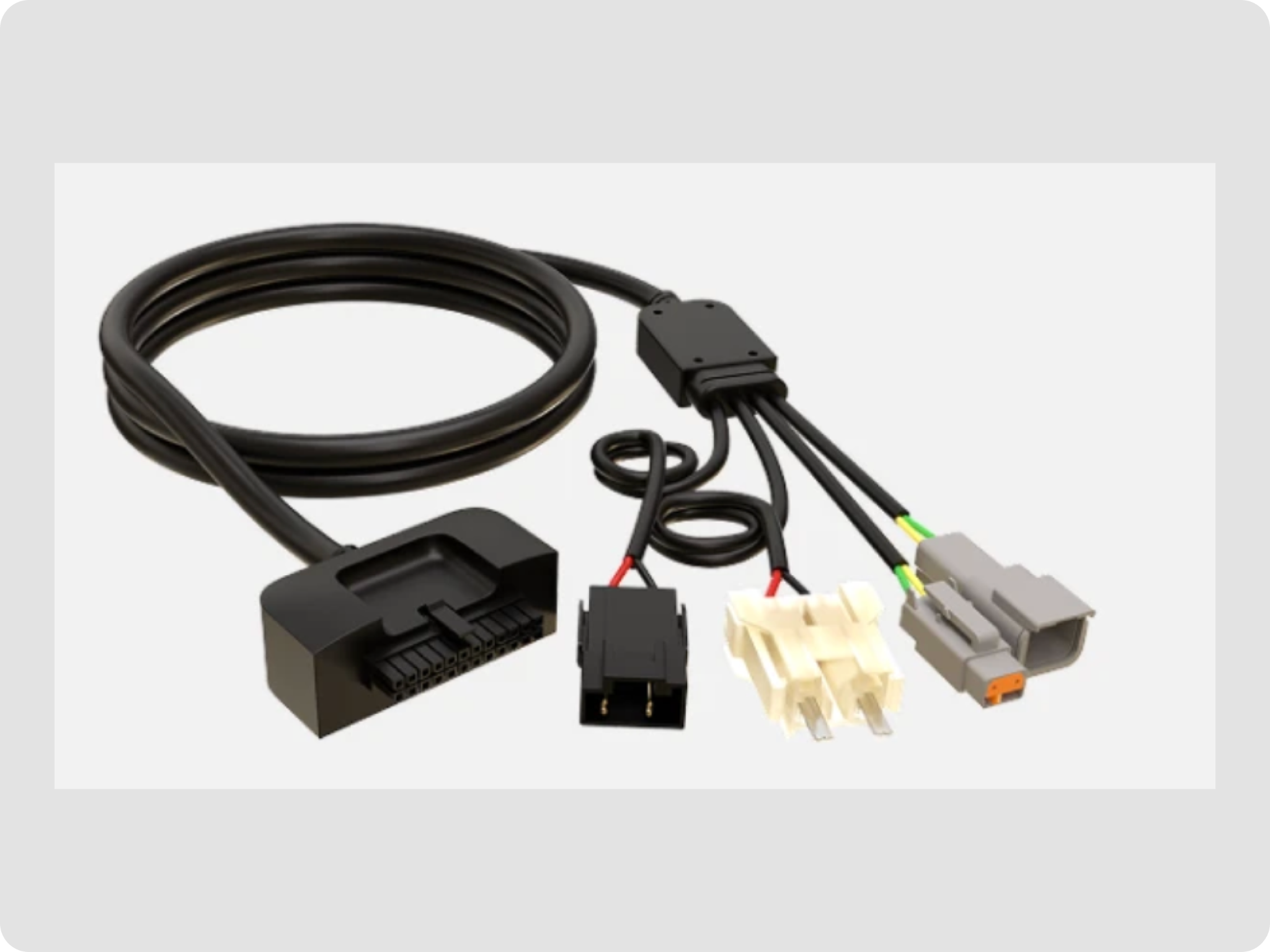

Câble VCBL-D-FRGHT : Câble Freightliner (2017+)
Câble de connexion directe pour camions Freightliner (2017+). Se connecte au réseau CAN J1939 250K et aux faisceaux d'alimentation du véhicule.
Exemple : Freightliner M2 (2019), Freightliner SD122 (2021)
| Note : Utilisez toujours le câble recommandé pour la compatibilité et la protection de la garantie. |
| AVERTISSEMENT : Pour les véhicules susceptibles d'opérer dans l'État de Californie, les réglementations peuvent interdire l'installation de toute configuration de câble en Y si elle implique le déplacement du port de diagnostic à bord. Si le véhicule peut être utilisé en Californie, assurez-vous que l'installation ne déplace pas le port de diagnostic. Les clients Motive sont seuls responsables de leur conformité à toutes les lois et réglementations applicables |
