Câble VCBL-Y-OBD2 : Guide d'installation de l'AI Dashcam Plus pour véhicules avec port OBDII

Identifier les extrémités du câble

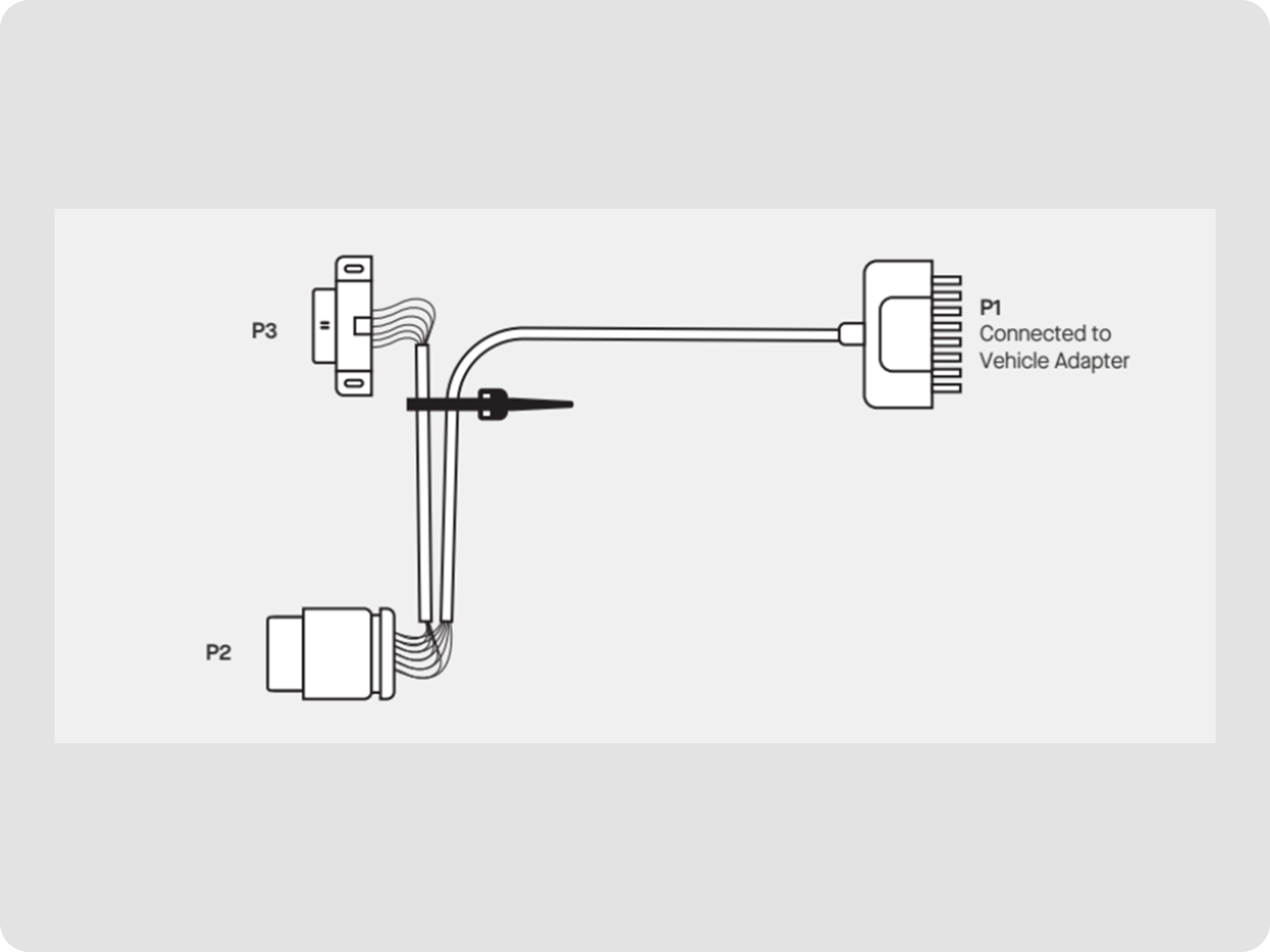

Le câble VCBL-Y-1939 comprend trois extrémités étiquetées :

• P1 : Se connecte à l'adaptateur du véhicule
• P2 : Se connecte au port de diagnostic du véhicule
• P3 : C'est un câble optionnel ; se connecte à la prise du tableau de bord (utilisé dans la configuration en Y pour maintenir l'accès au diagnostic).

Localiser le port de diagnostic OBD-II

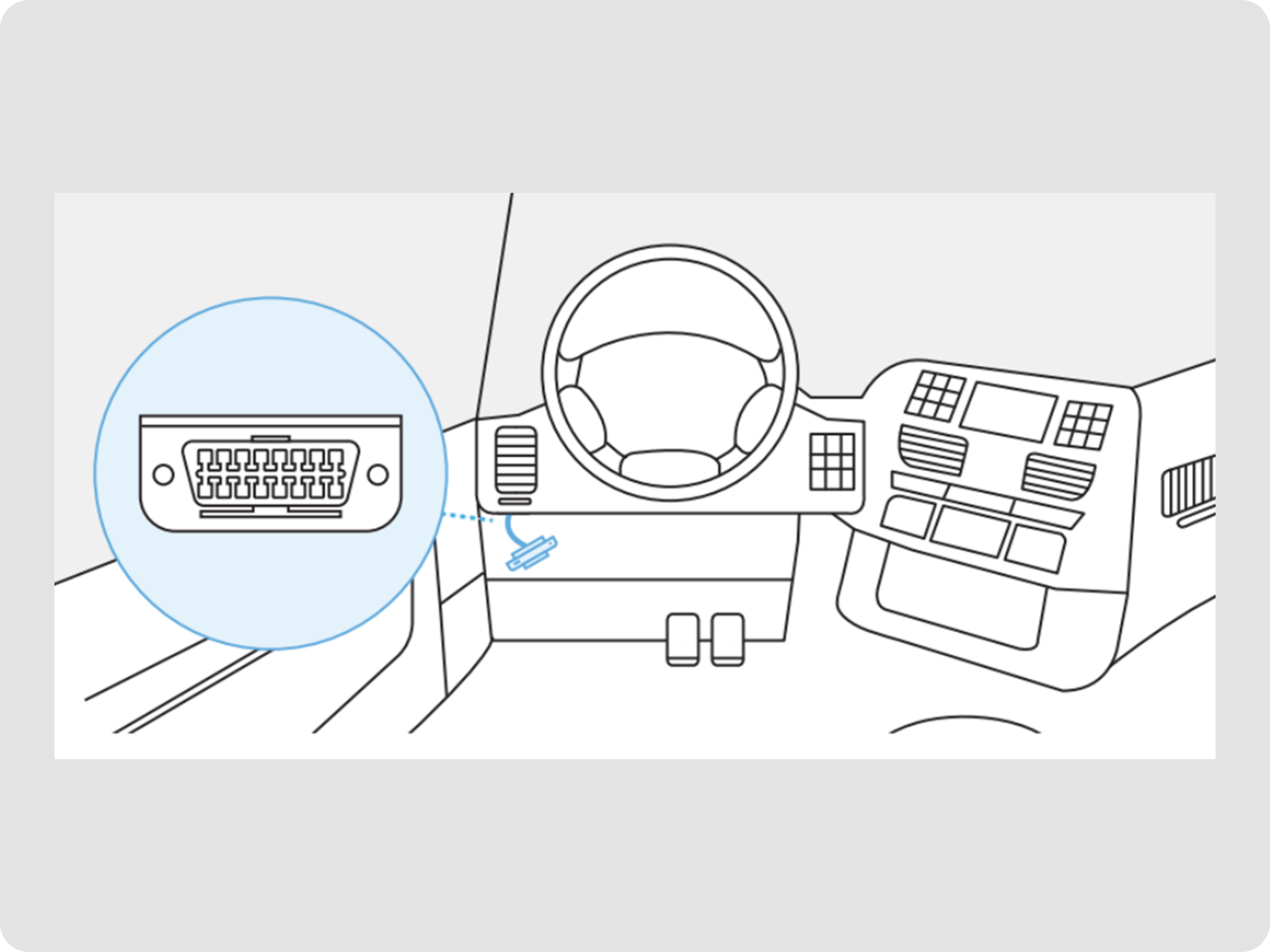

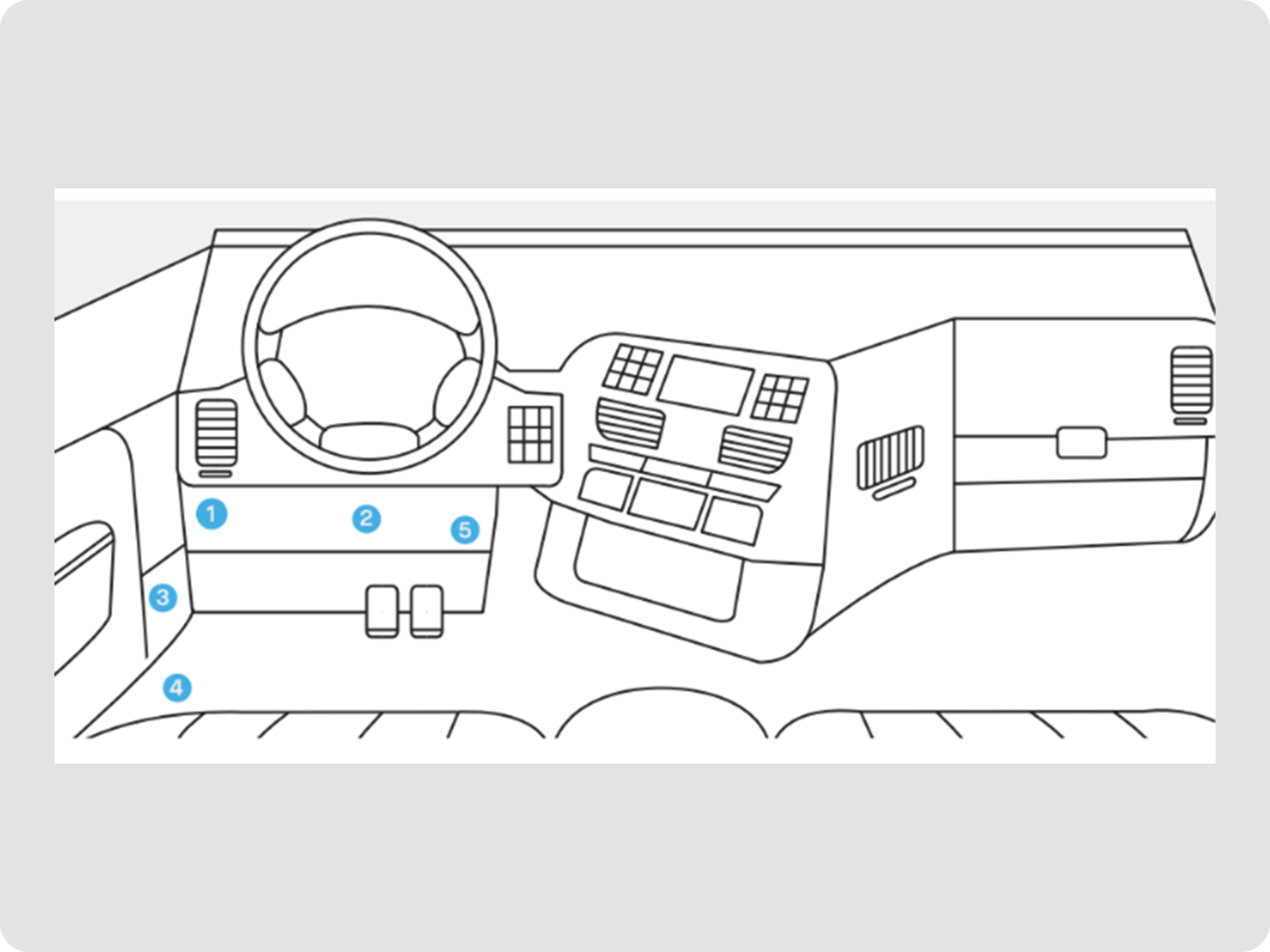

1. Localisez le port OBD2 ; il est généralement noir et se trouve habituellement sous le tableau de bord côté conducteur, dans la console centrale ou près de la colonne de direction.

Connecter l'AI Dashcam Plus

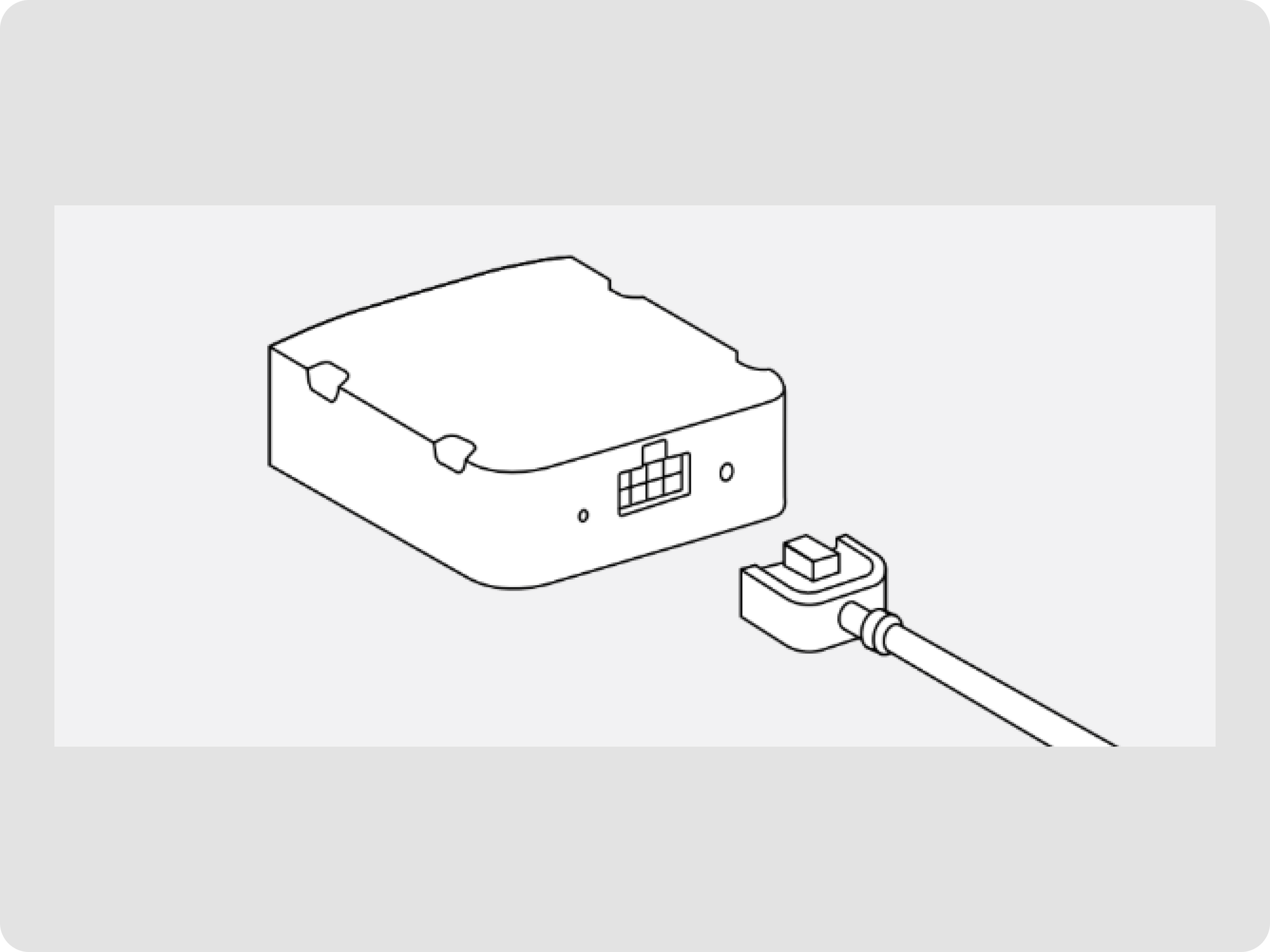

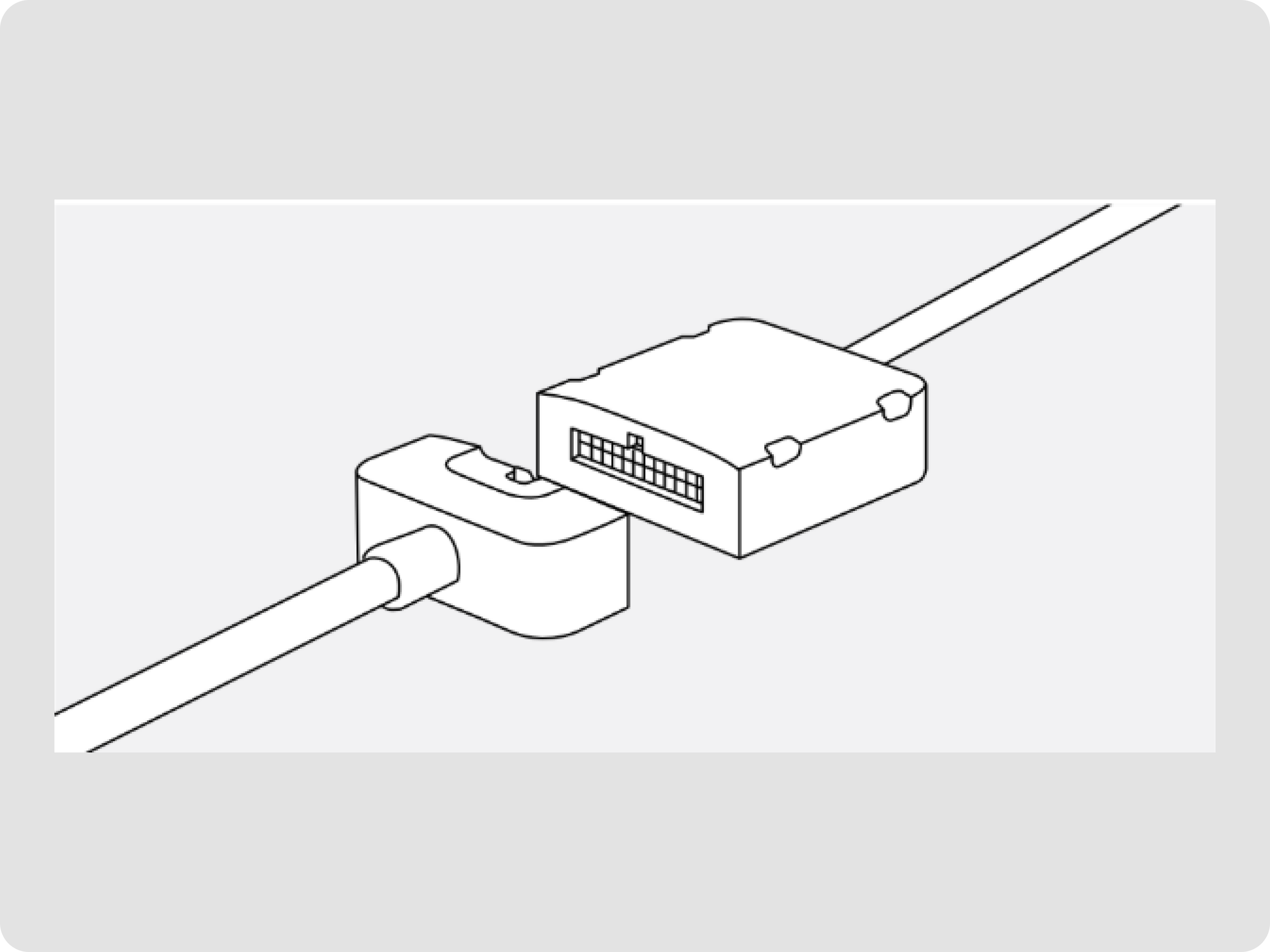

1.  Branchez le câble de l'AI Dashcam Plus à l'adaptateur du véhicule (P1).

Connecter le câble

Connexion directe du câble

1. Branchez l'extrémité mâle du câble Motive (P2) directement dans le port de diagnostic du véhicule.
2. Fixez l'extrémité P3 (connecteur de diagnostic de rechange) au câble principal à l'aide d'un serre-câble.
3. N'utilisez pas l'extrémité P3 dans cette configuration.

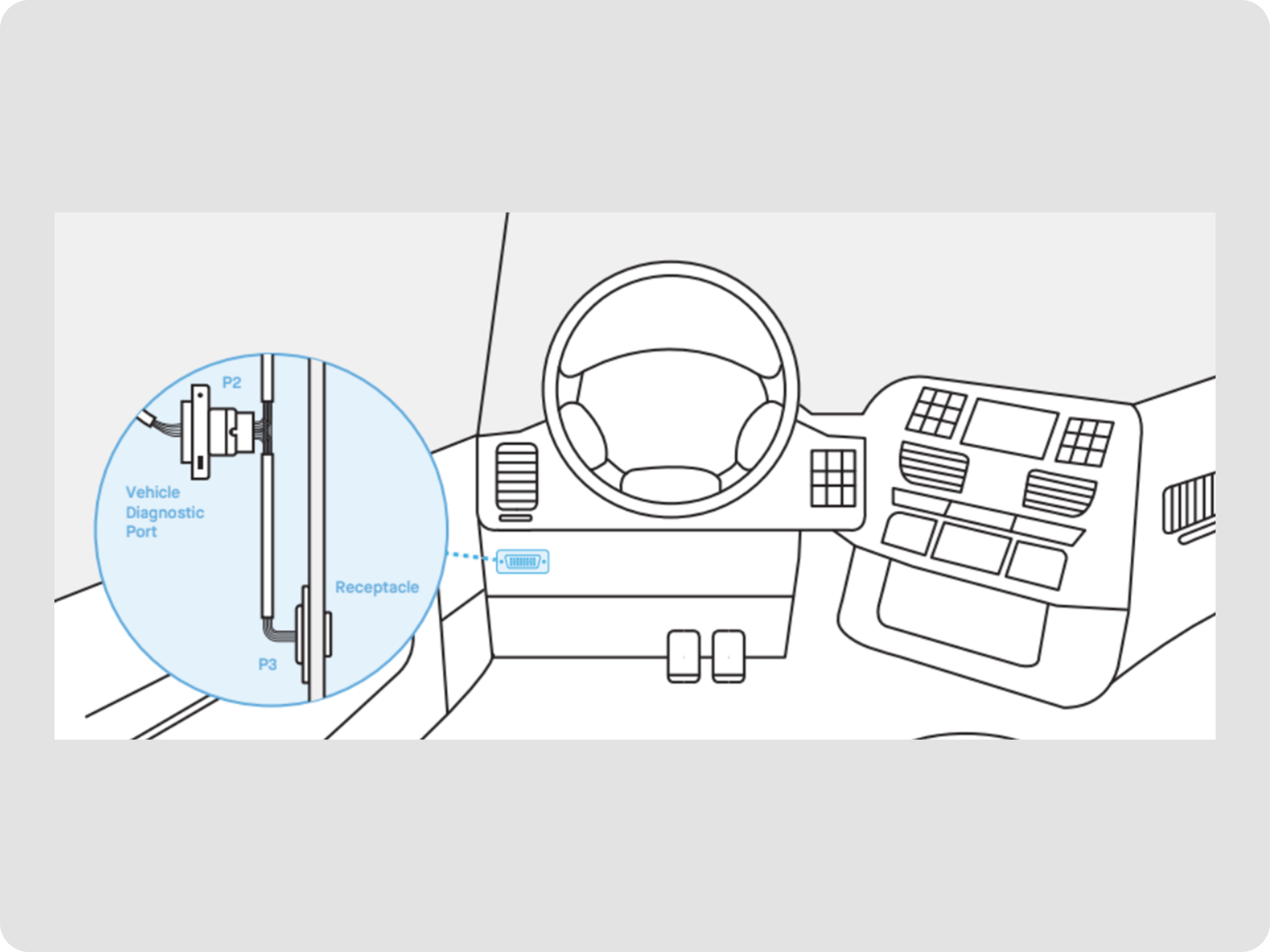

Connexion en Y du câble

1. Retirez le port de diagnostic OEM de la prise du tableau de bord.
2. Branchez l'extrémité mâle du câble Motive (P2) dans le port de diagnostic retiré.
3. Fixez l'extrémité femelle du câble Motive (P3) dans la prise d'origine du tableau de bord.

Tester et monter l'AI Dashcam Plus

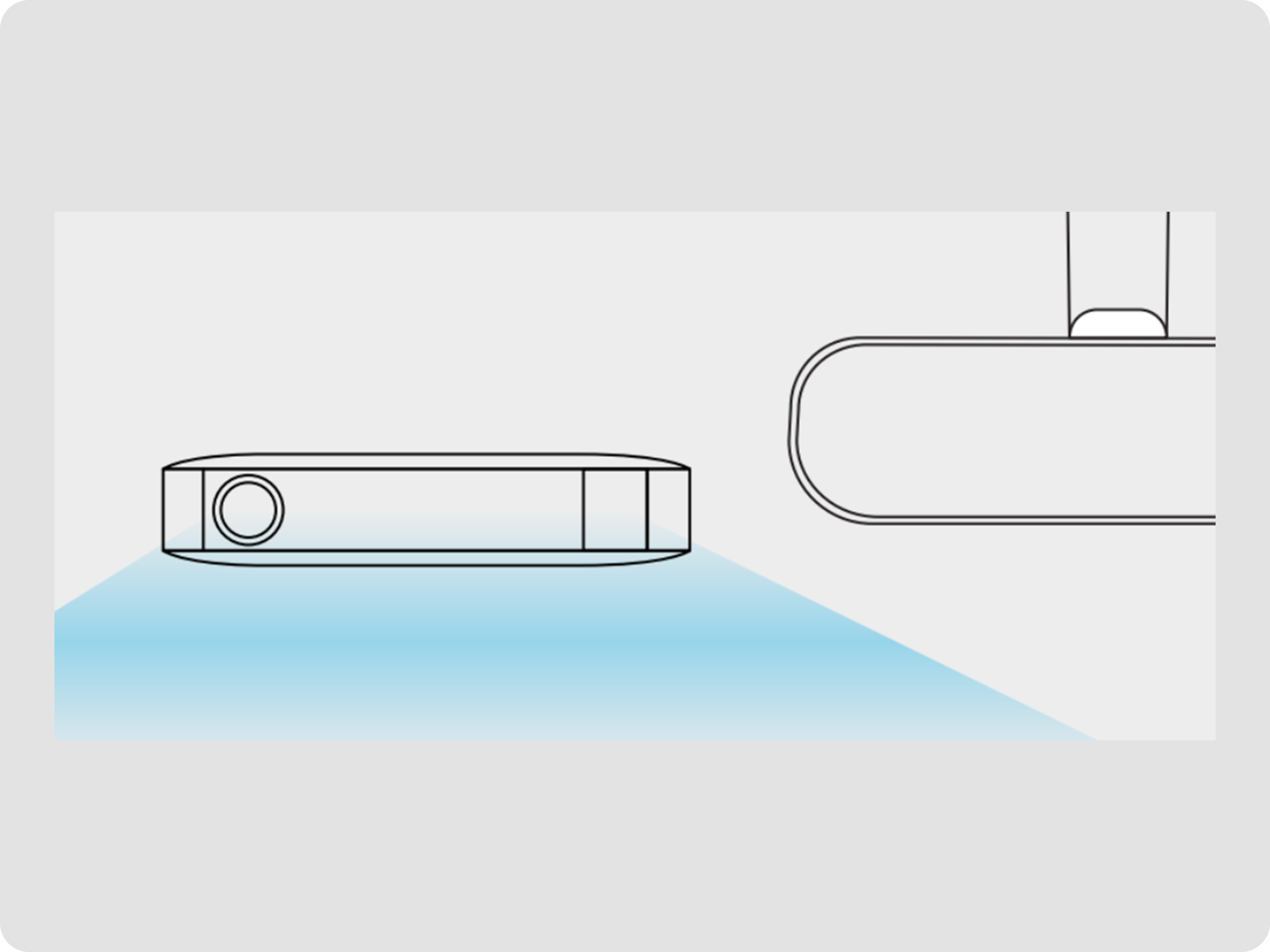

1. Référez-vous au Guide d'installation de l'AI Dashcam Plus pour les instructions sur le test et le montage de l'appareil sur le pare-brise du véhicule ou sur le côté gauche du rétroviseur. Une fois monté, l'installation finale devrait ressembler à l'exemple montré dans le guide original.

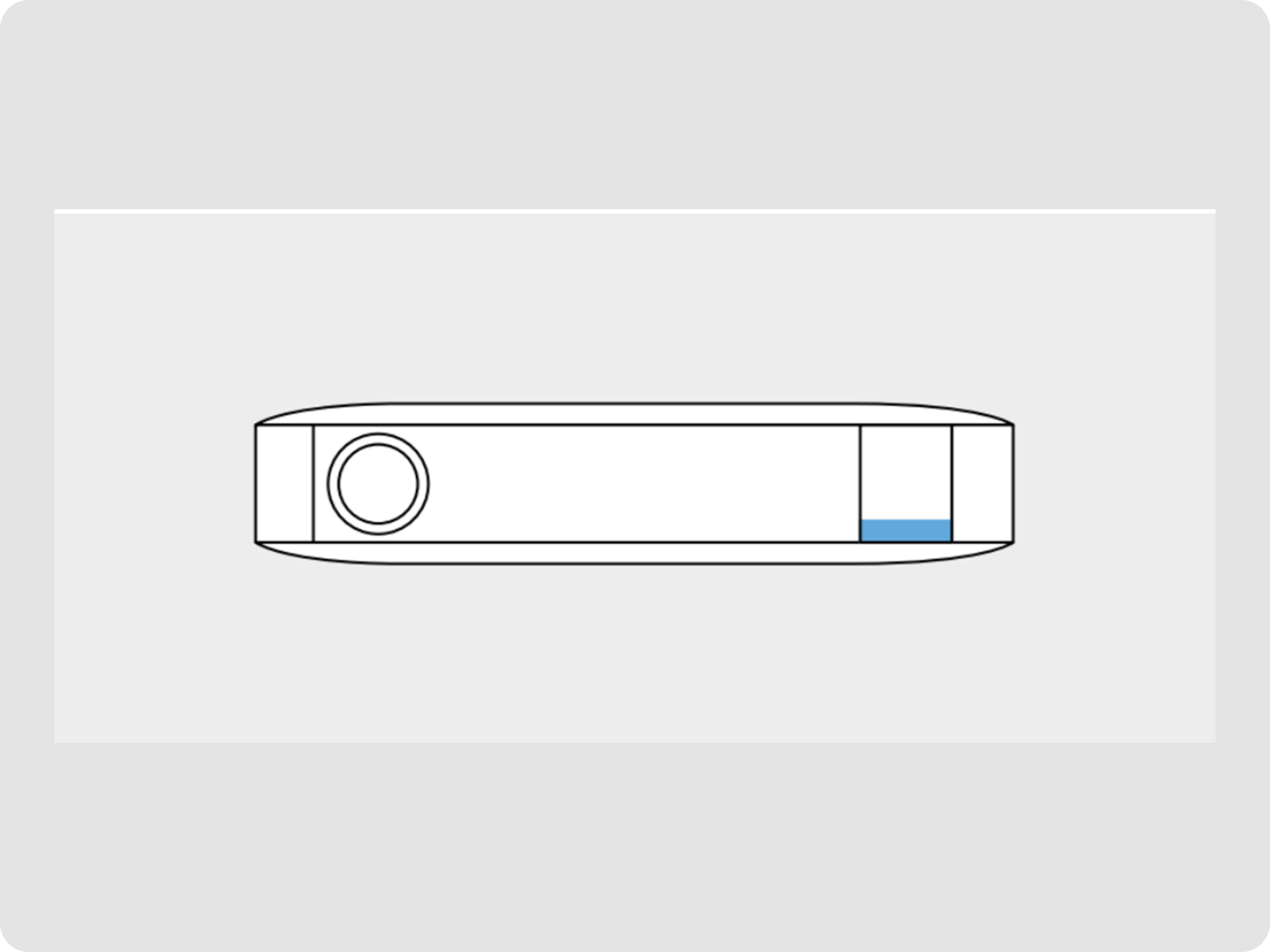

2. Démarrez le moteur du véhicule. Une fois que la LED d'alerte/droite devient bleue, l'AI Dashcam Plus est allumée et connectée.
