Câble VCBL-D-VOLMC : Guide d'installation de l'AI Dashcam Plus pour les véhicules Volvo 2013-2018 et Volvo/Mack 2019+

Que contient la boîte ?

• Câble VCBL-D-VOLMC
• Serre-câbles


Outils

• Spudger en plastique / Outil de levier
• Jeu de douilles
• Tournevis
• Embouts Torx
• Tout outil pouvant couper les serre-câbles en excès

Installation du câble VCBL-D-VOLMC

• Identifier les extrémités du câble
  • Retirer les panneaux et connecter les câbles
• Connecter l'AI Dashcam Plus
• Tester et monter l'AI Dashcam Plus



Identifier les extrémités du câble

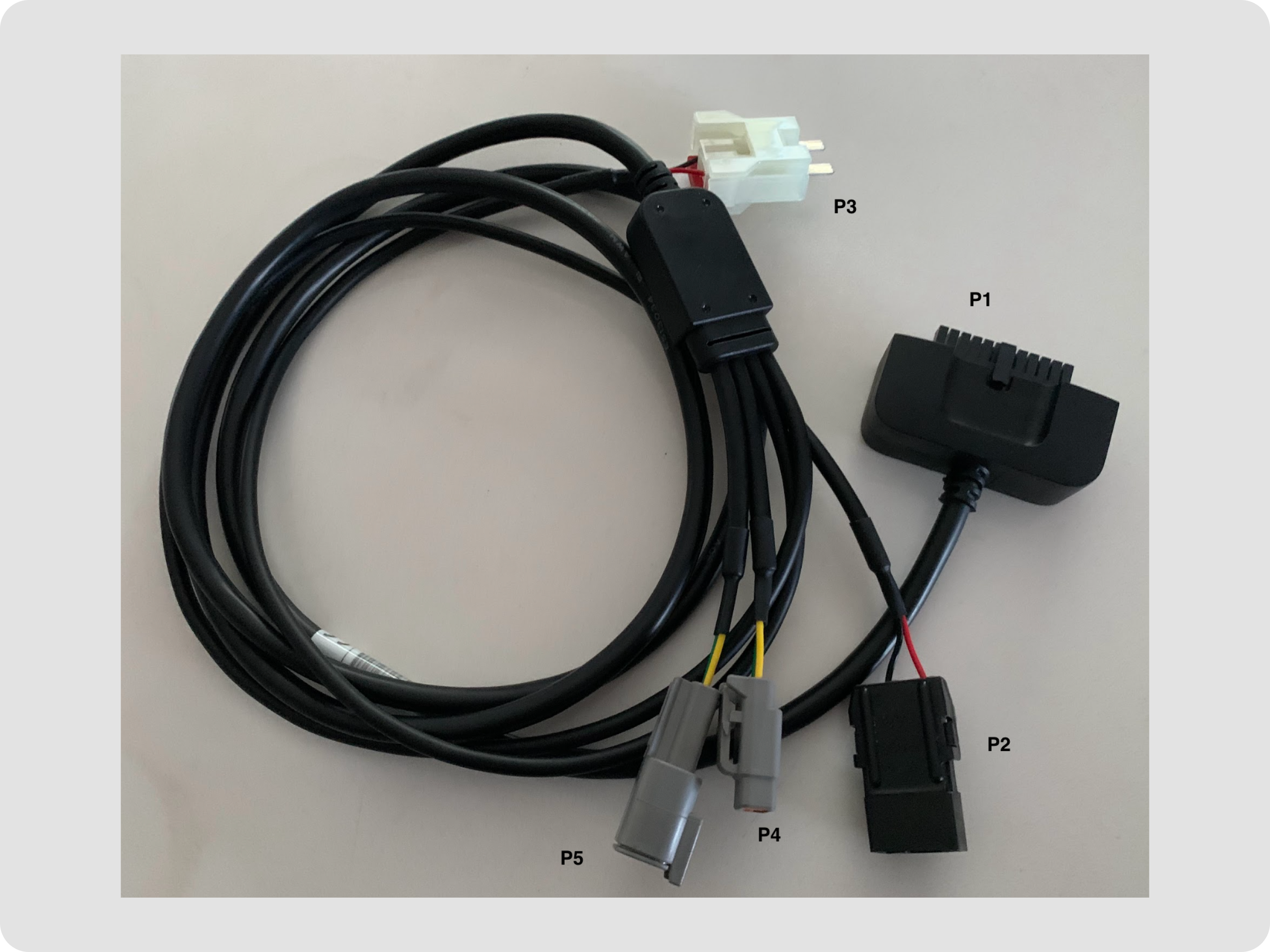

1. Le câble VCBL-Y-VOLMC comprend cinq extrémités étiquetées :

• P1 : Se connecte à l'adaptateur du véhicule.
• P2 : Se connecte à l'alimentation et à la masse du véhicule pour les véhicules Volvo/Mack 2019+.
• P3 : Se connecte à l'alimentation et à la masse du véhicule pour les véhicules Volvo 2013-2018.
• P4 : L'extrémité femelle du câble qui est connectée à la résistance de terminaison.
• P5 : L'extrémité mâle du câble qui se connecte au connecteur de bus J1939 dans le véhicule.

Retirer les panneaux et connecter les câbles

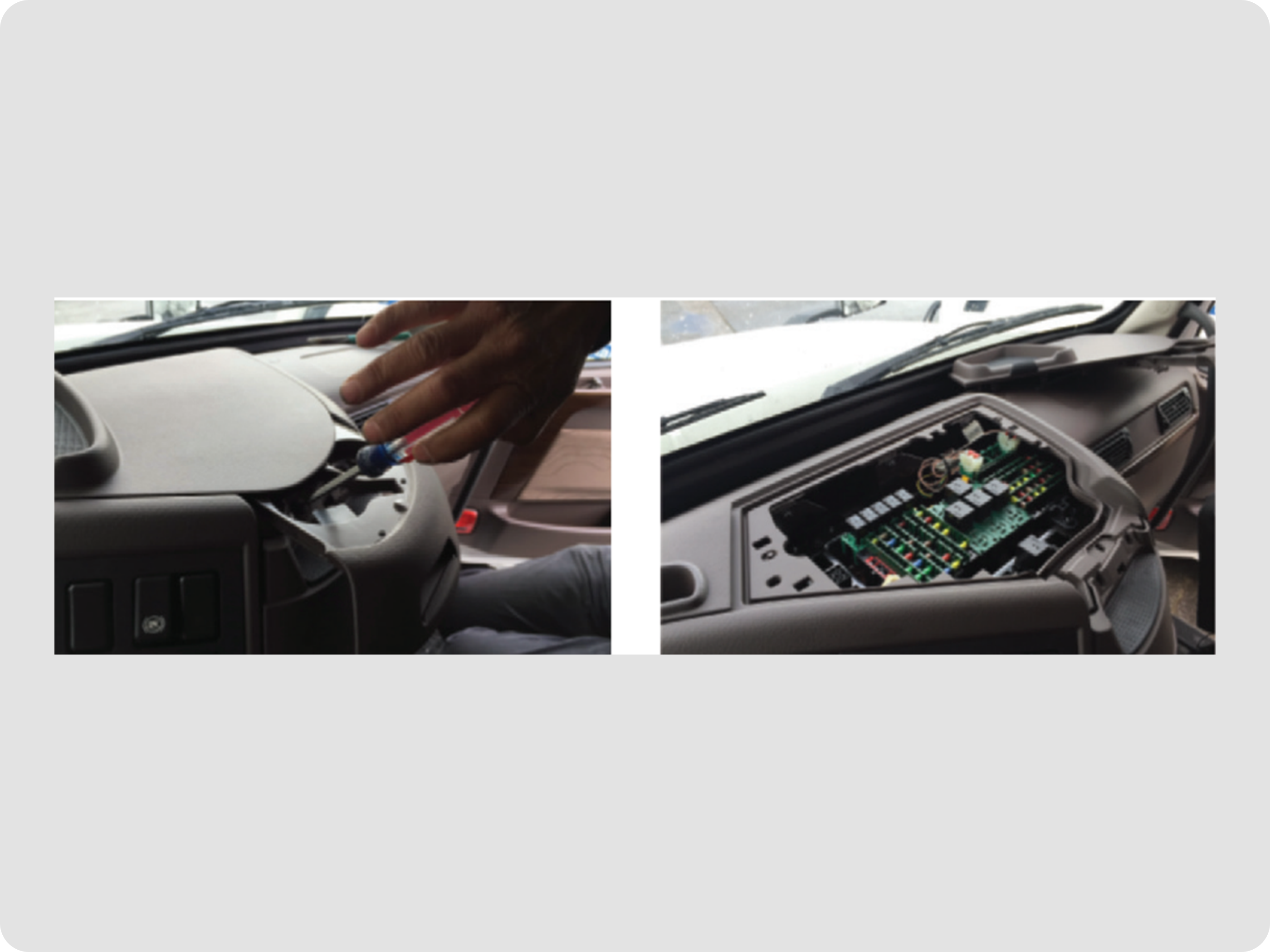

• Retrait des panneaux

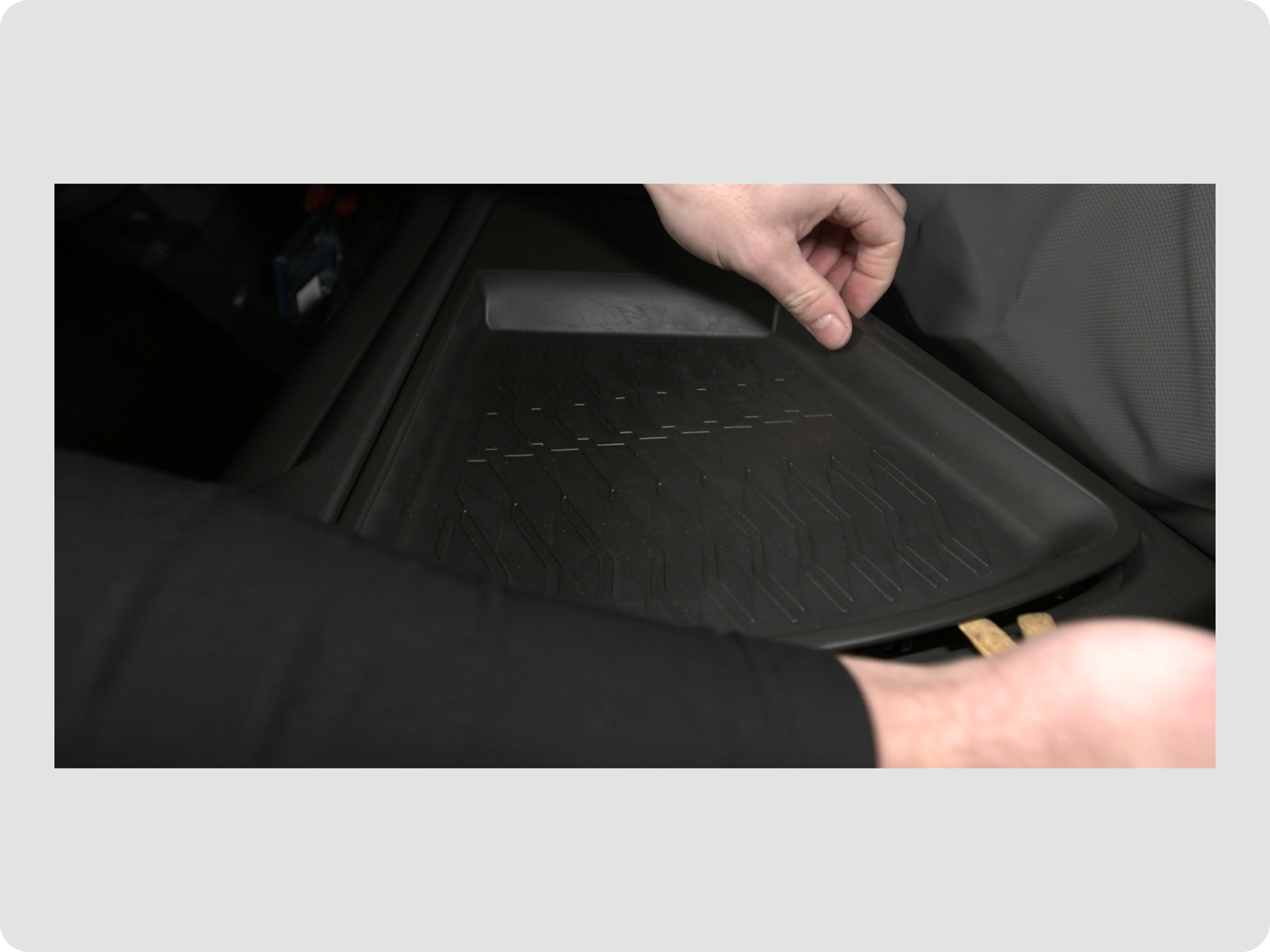

  • Pour les véhicules Volvo/Mack 2019+, retirez le panneau de fusibles situé sur le côté centre-droit du tableau de bord, près du volant. Pour les véhicules avec un connecteur RP1226, utilisez le câble VCBL-Y-1226.
  • Pour les véhicules Volvo 2013-2018, retirez le panneau d'accès situé en haut au centre du tableau de bord, à droite du volant.

• Identification du connecteur

  • Pour les véhicules Volvo/Mack 2019+, il y a deux connecteurs J1939 identiques (DL1 et DL3) dans la console centrale. Identifiez et connectez-vous au connecteur J1939 étiqueté DL1J1939, en évitant le DL3J1939.

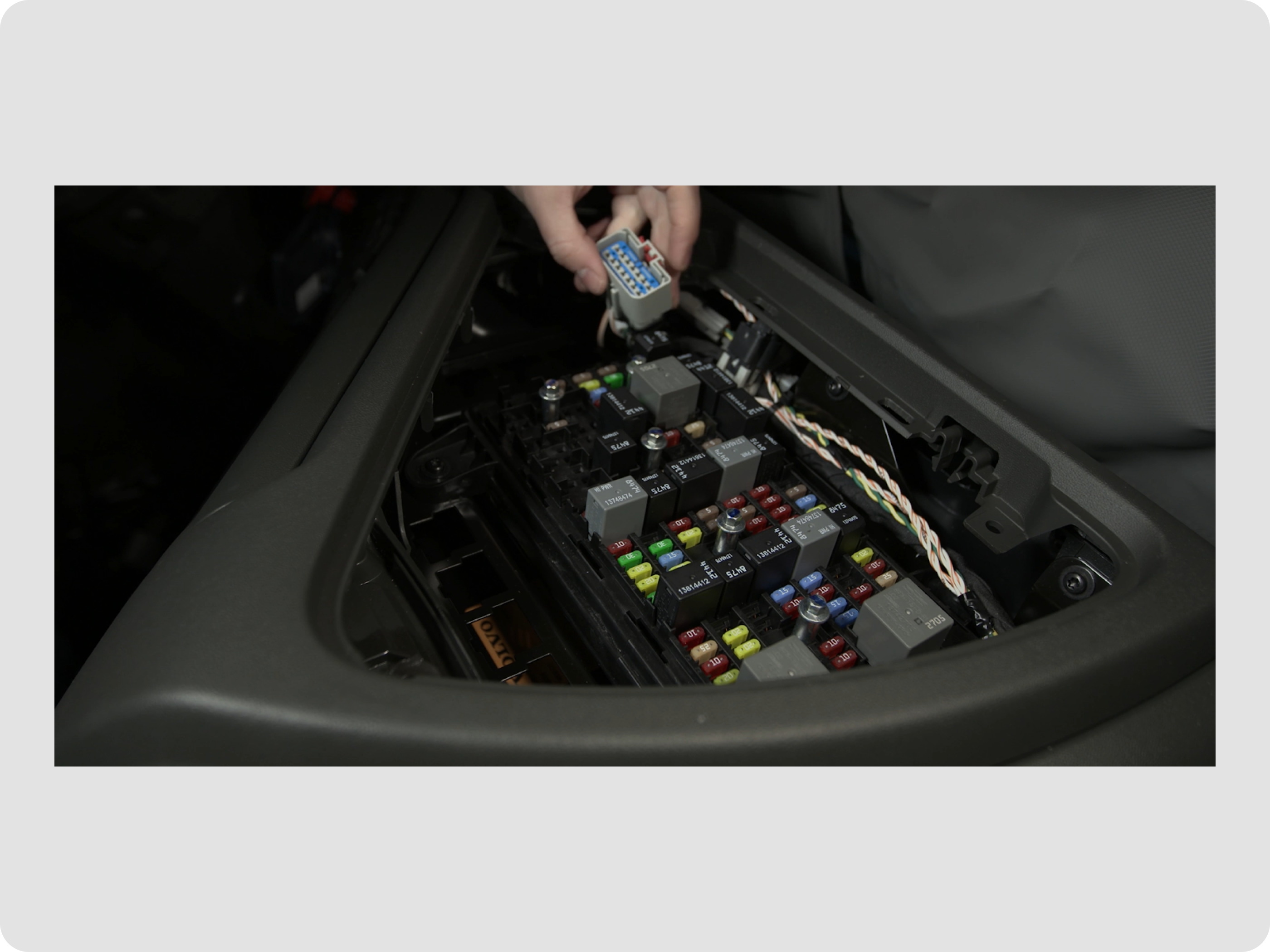

• Retrait de la résistance de terminaison

  • Détachez la résistance de terminaison du connecteur de bus J1939 et ne la jetez pas. Le connecteur de bus J1939 peut être localisé en suivant la paire de fils torsadés verts et jaunes dans le panneau de fusibles.

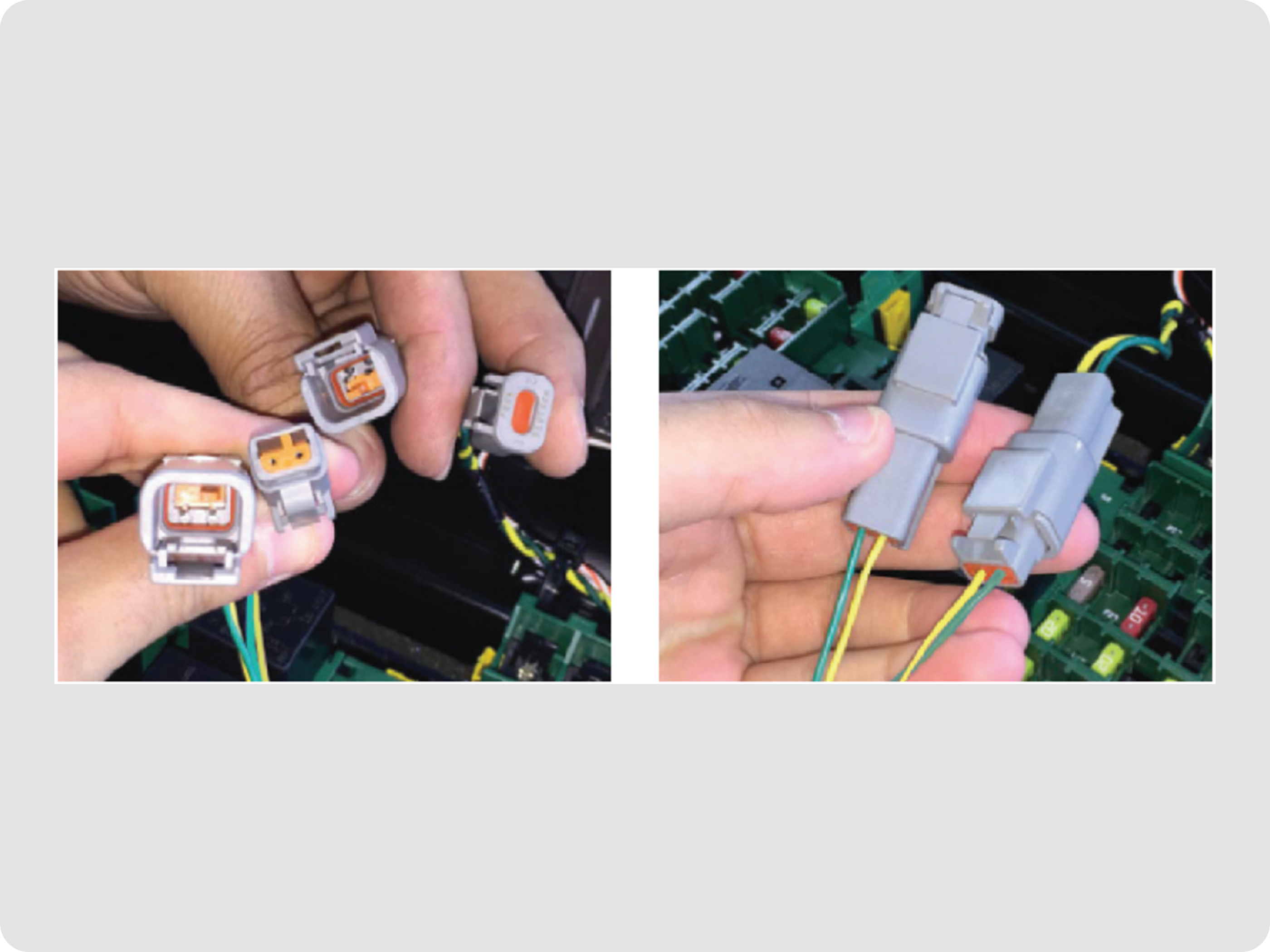

• Connexion des câbles

  • Fixez l'extrémité mâle du câble Motive (P5) au connecteur de bus J1939 du camion, là où la résistance de terminaison était précédemment attachée


• Finalisation de la connexion

  • Fixez la résistance de terminaison à l'extrémité femelle du câble Motive (P4) pour fermer le circuit.

• Acheminement vers la source d'alimentation

  • Faites passer le câble d'alimentation vers le panneau avant du tableau de bord

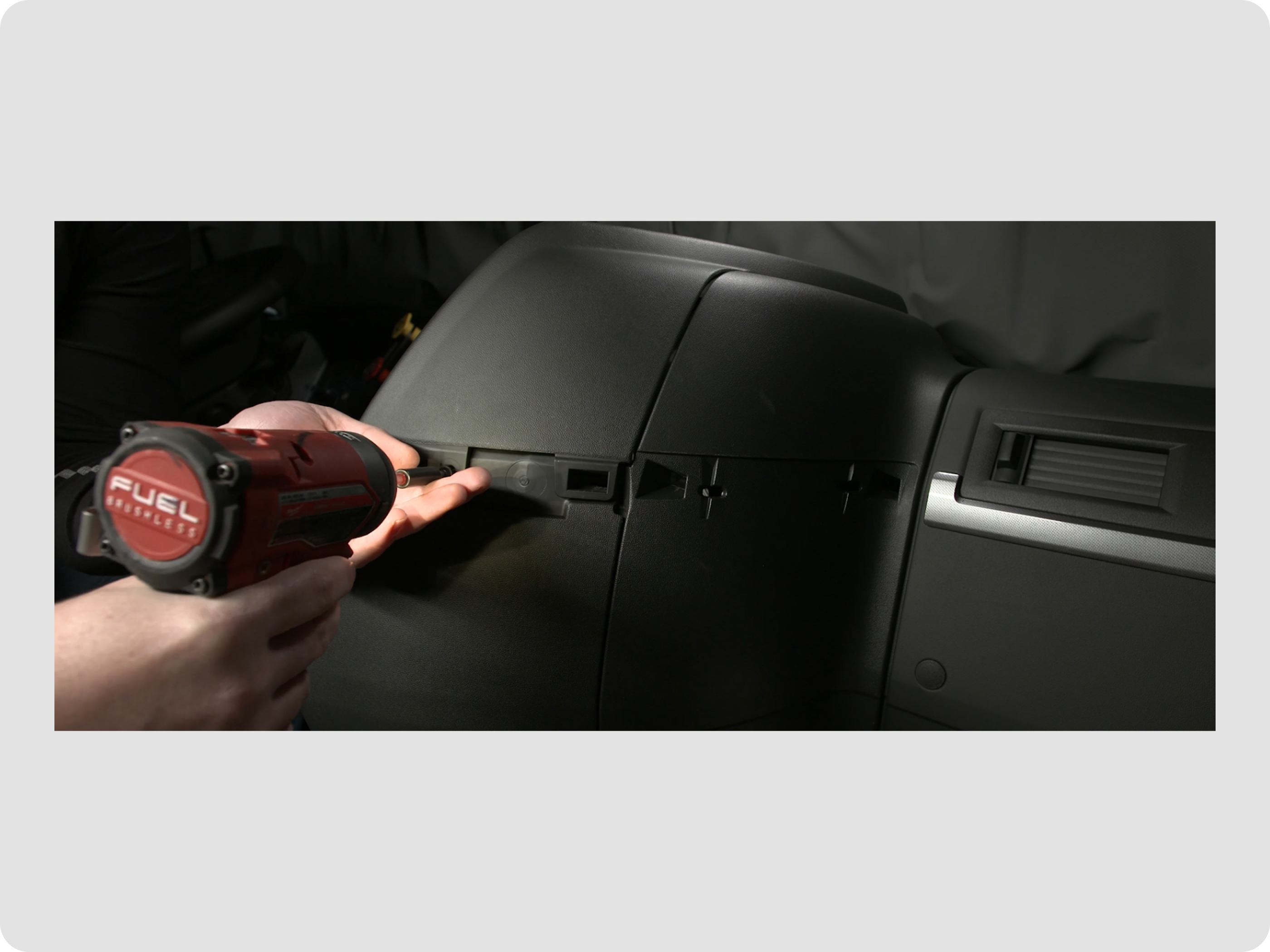

  • Ensuite, retirez le panneau avant du tableau de bord pour accéder au connecteur de batterie ouvert. Commencez par faire levier pour enlever la garniture, retirez les vis, puis retirez les panneaux supérieur et inférieur

• Connexion à l'alimentation

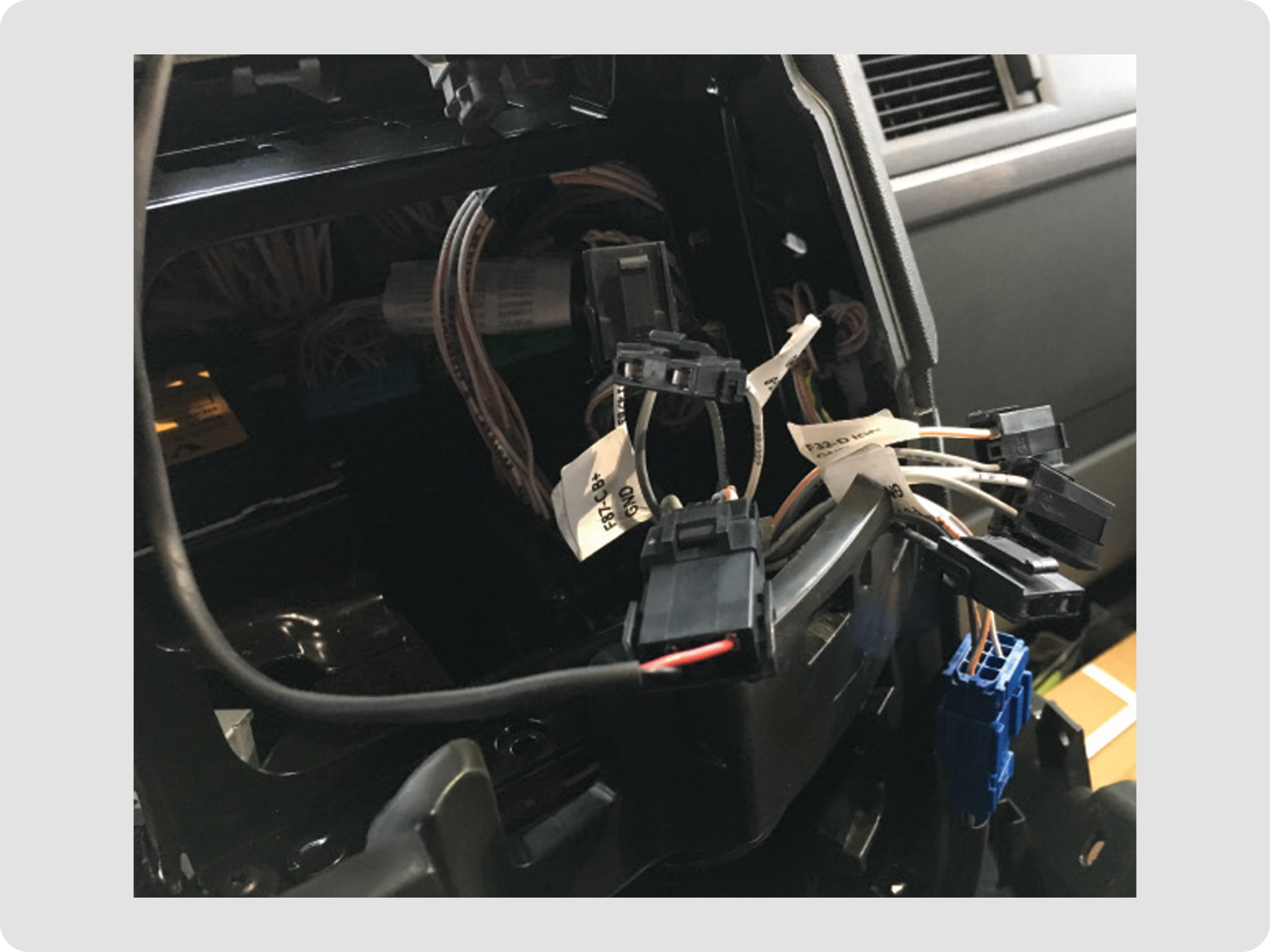

  • Pour les véhicules Volvo/Mack 2019+, branchez le connecteur d'alimentation du câble Motive (P2) dans un connecteur de batterie ouvert dans le panneau d'accès. Il y a six connecteurs identiques. Branchez le câble Motive dans l'un des deux connecteurs étiquetés F87. Assurez-vous que l'extrémité P3 du câble est fermée avec le capuchon pour éviter les courts-circuits.
  • Pour les véhicules Volvo 2013-2018, faites passer l'extrémité d'alimentation Motive (P3) et branchez-la dans ce connecteur d'alimentation de batterie. Assurez-vous que le fil rouge est connecté à l'alimentation et le fil noir à la masse. Le connecteur d'alimentation est conçu avec une clé pour ne s'adapter que dans un seul sens. Si vous avez des difficultés à le brancher, essayez de faire pivoter le connecteur d'alimentation. Assurez-vous que l'extrémité P2 du câble est fermée avec le capuchon pour éviter les courts-circuits.

Connecter l'AI Dashcam Plus

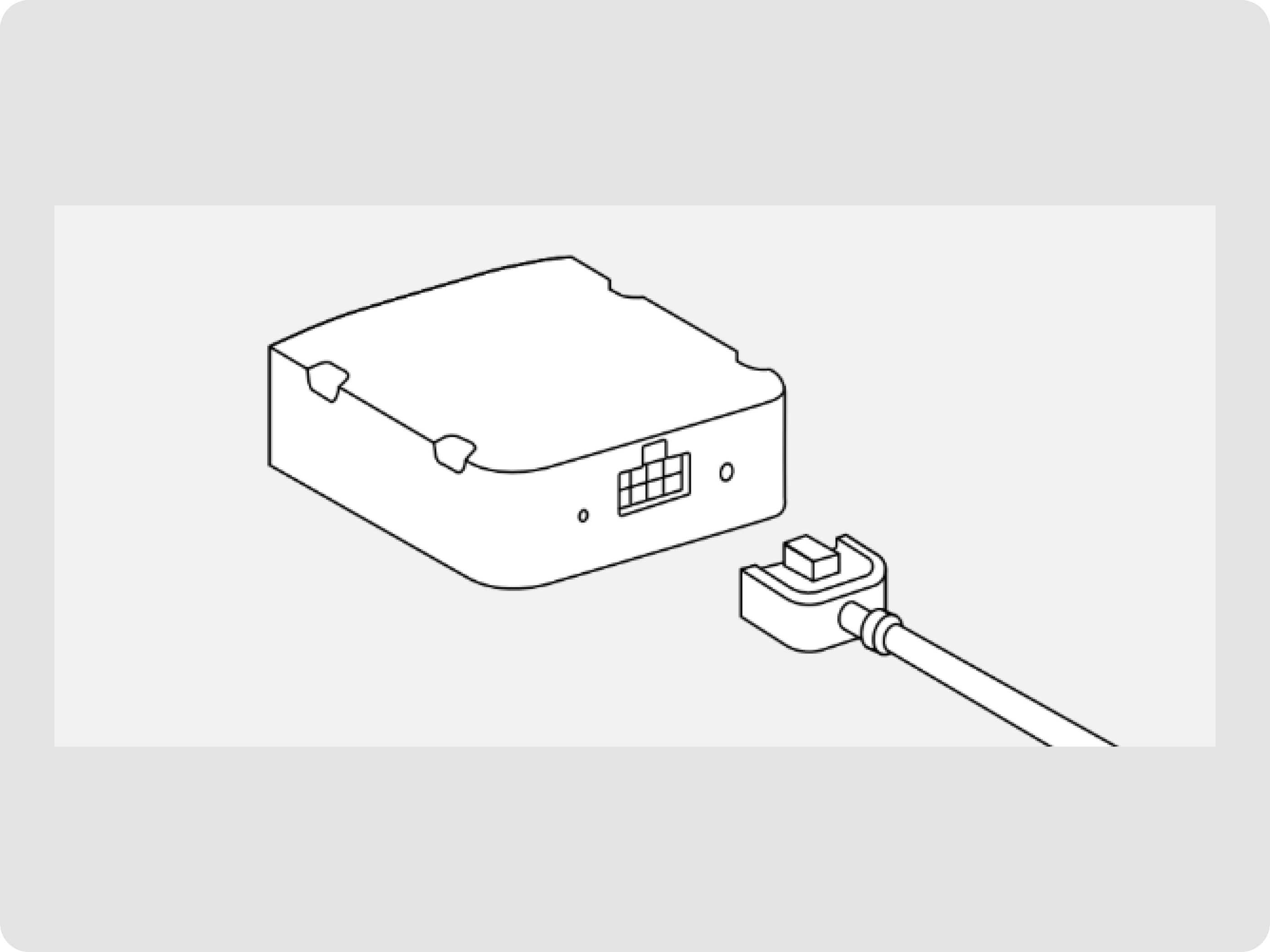

1. Branchez le câble de l'AI Dashcam Plus à l'adaptateur du véhicule.

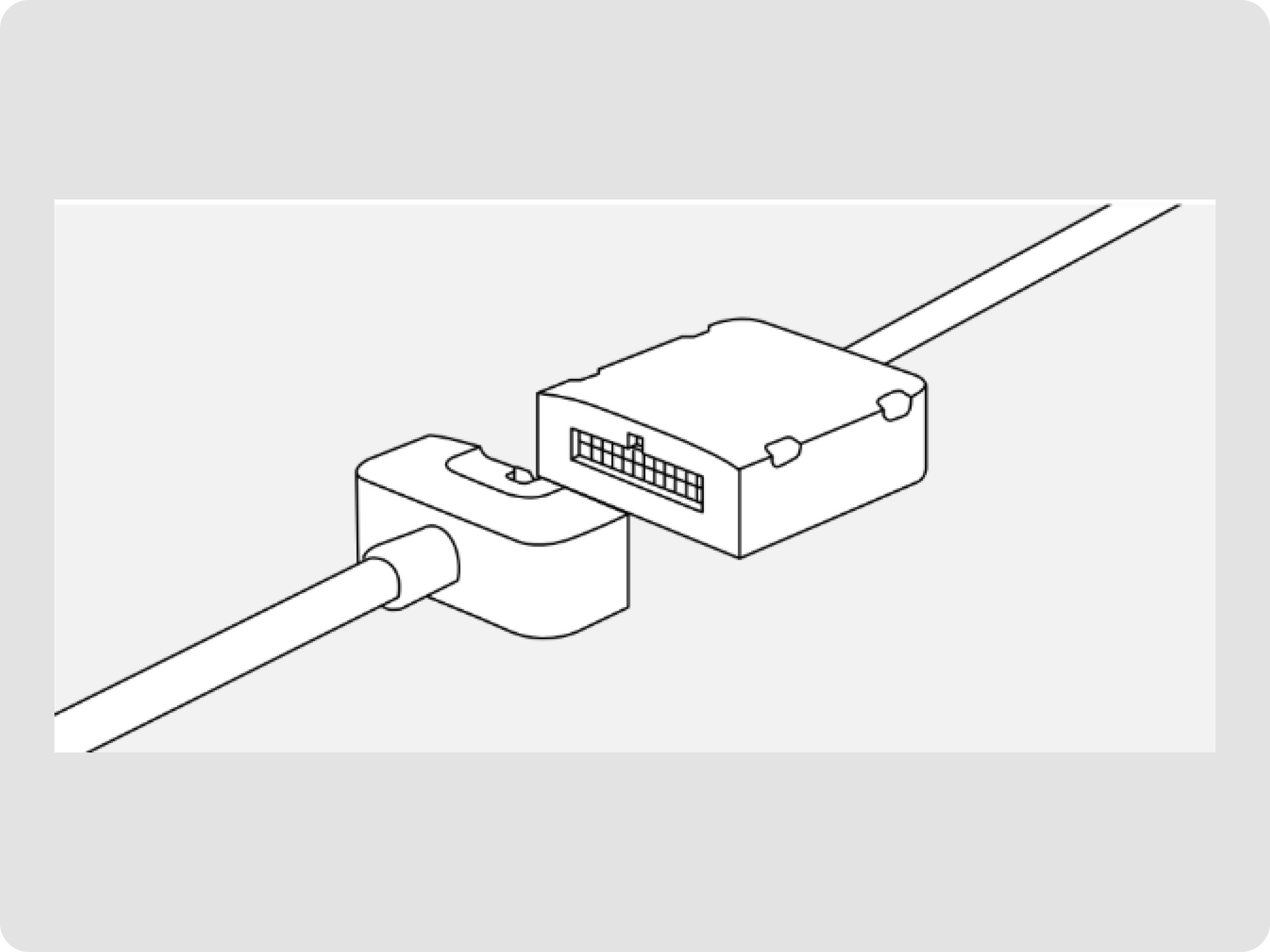

2. Branchez l'adaptateur du véhicule à une extrémité du câble en Y (P1).

Tester et monter l'AI Dashcam Plus

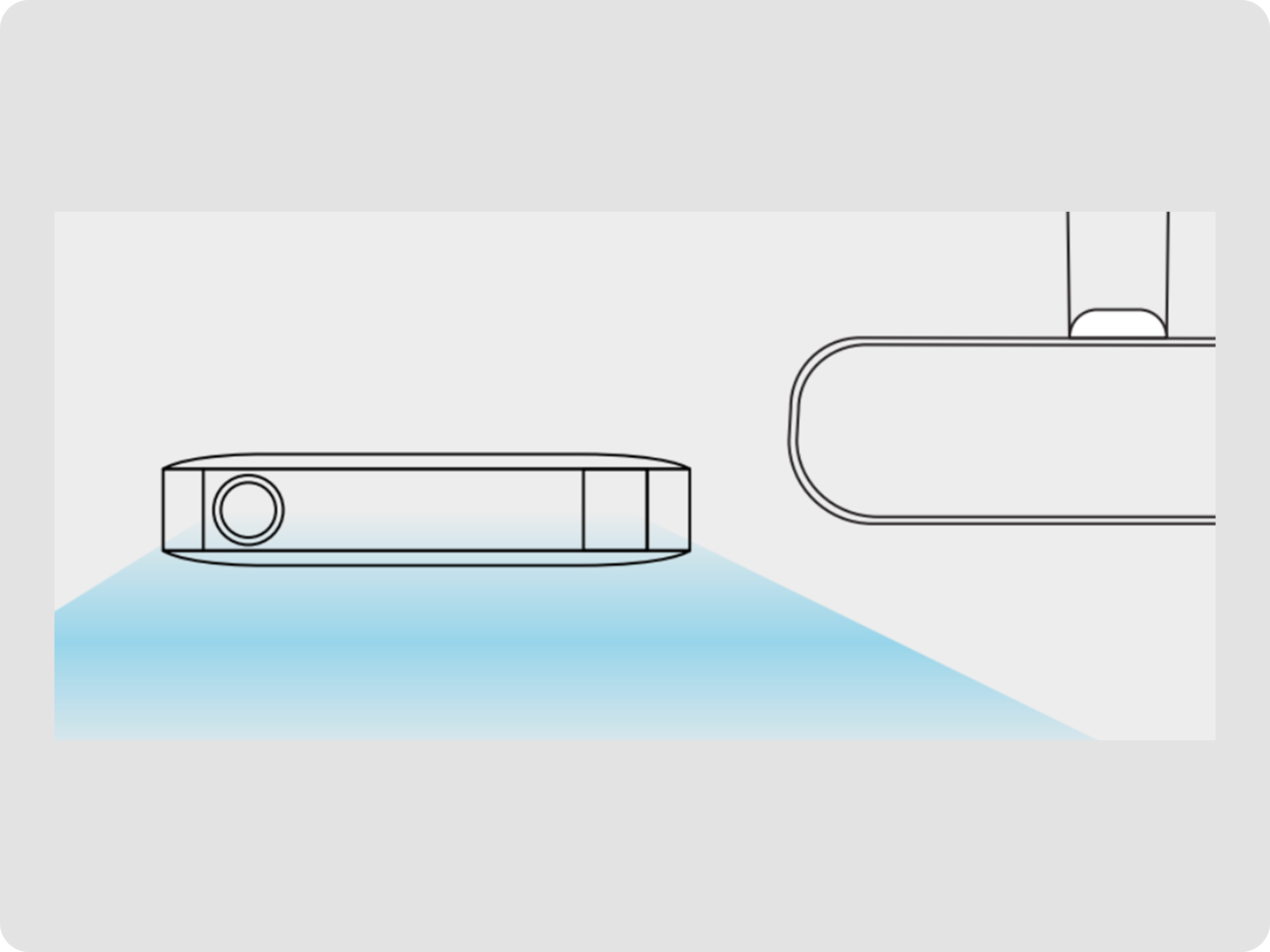

1. Référez-vous au Guide d'installation de l'AI Dashcam Plus pour les instructions sur le test et le montage de l'appareil sur le pare-brise du véhicule ou sur le côté gauche du rétroviseur. Une fois monté, l'installation finale devrait ressembler à l'exemple montré dans le guide original.

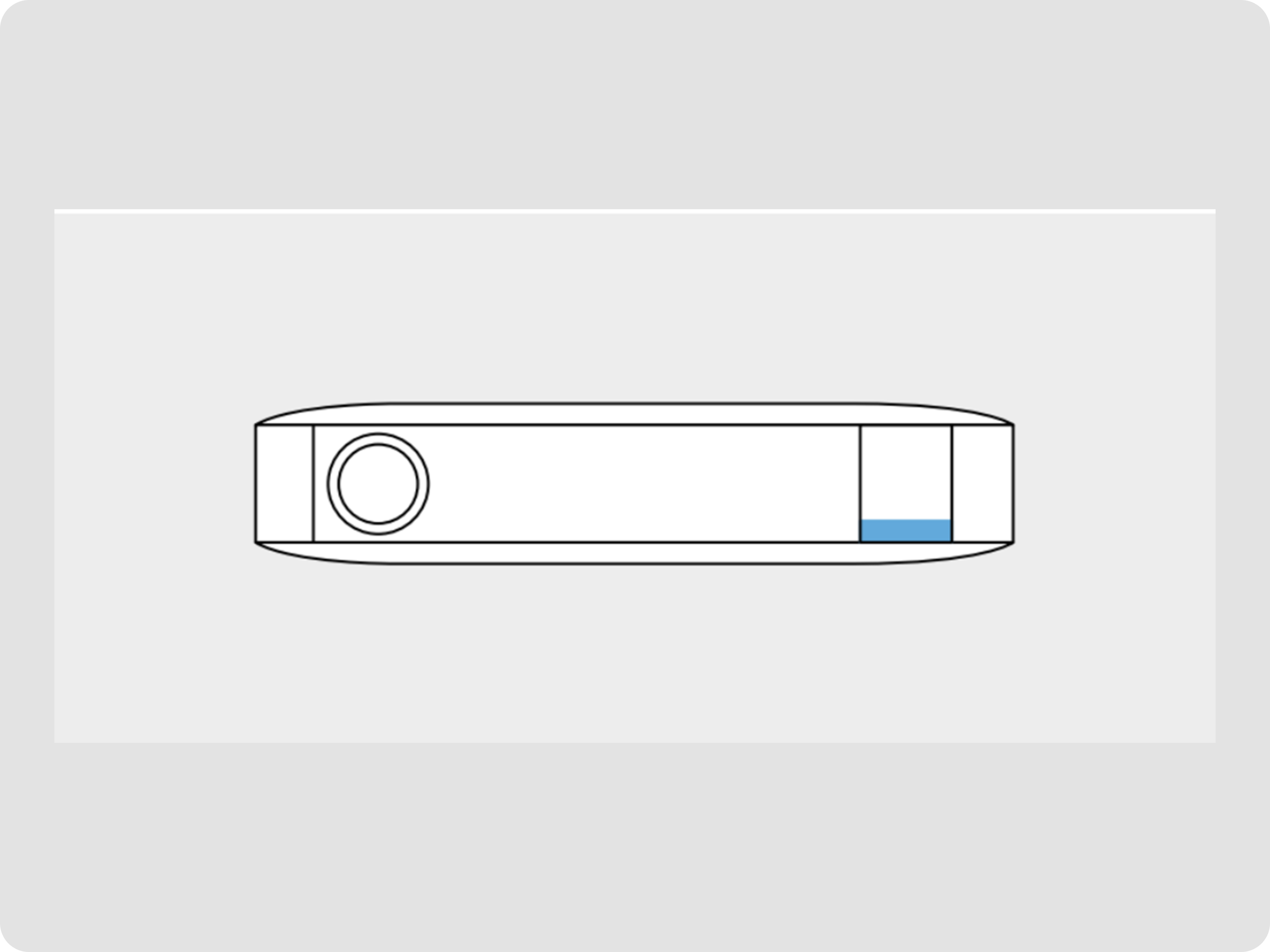

2. Démarrez le moteur du véhicule. Une fois que la LED d'alerte/droite devient bleue, l'AI Dashcam Plus est alimentée et connectée.
