Que contient la boîte ?
- Câble VCBL-Y-6PIN
- Serre-câbles
Outils
- Clé réglable
- Tournevis Philips
Installation du câble VCBL-Y-6PIN J1708
- Précautions de sécurité avant l'installation
- Identification des extrémités du câble
- Connexion de l'AI Dashcam Plus
- Connexion du câble
- Test et montage de l'AI Dashcam Plus
Précautions de sécurité avant l'installation
Avant de commencer l'installation, assurez-vous de ce qui suit :
- Le frein de stationnement est engagé
- Le moteur est éteint
- L'interrupteur principal d'alimentation (si disponible) est éteint

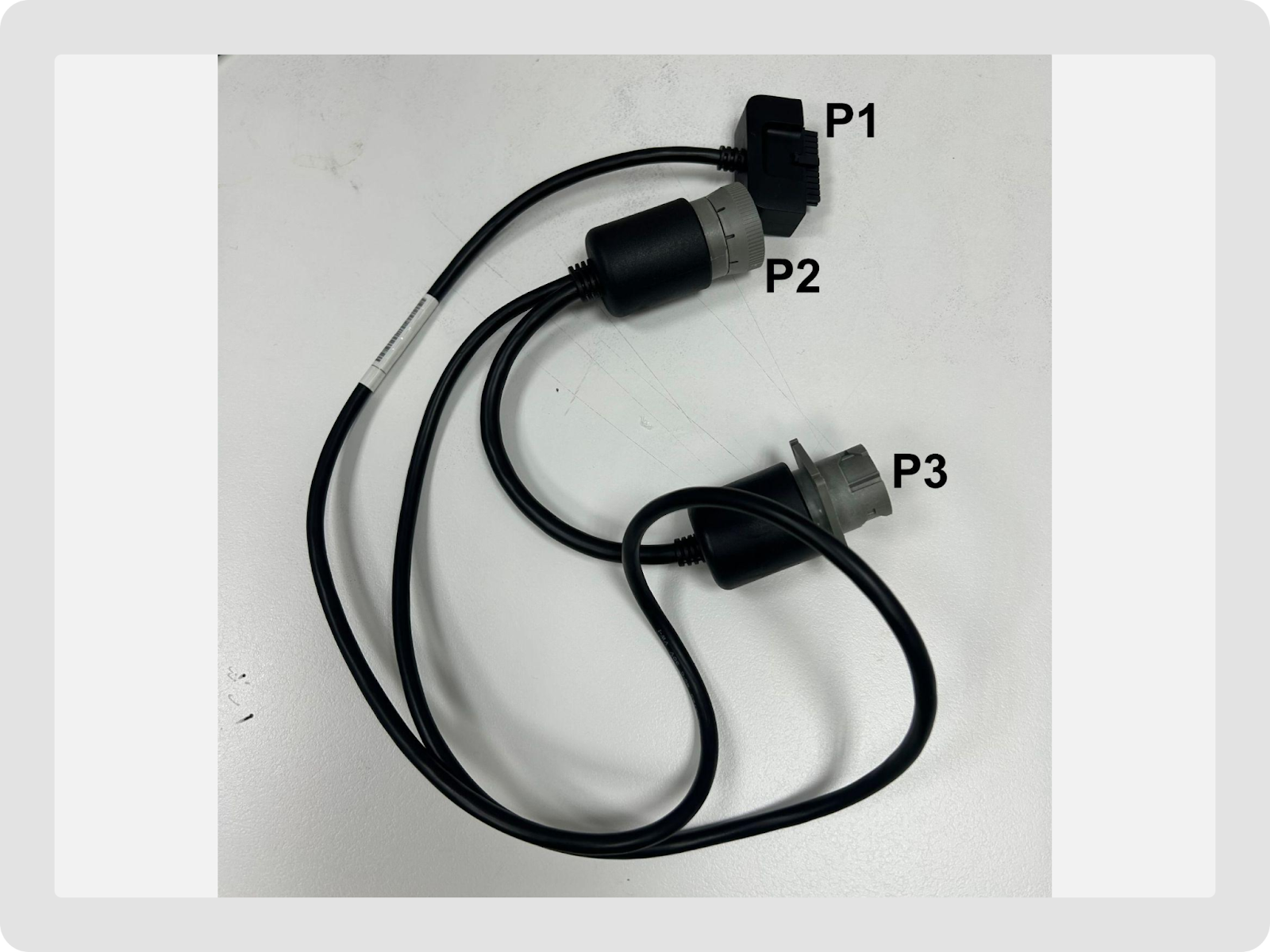

Identification des extrémités du câble

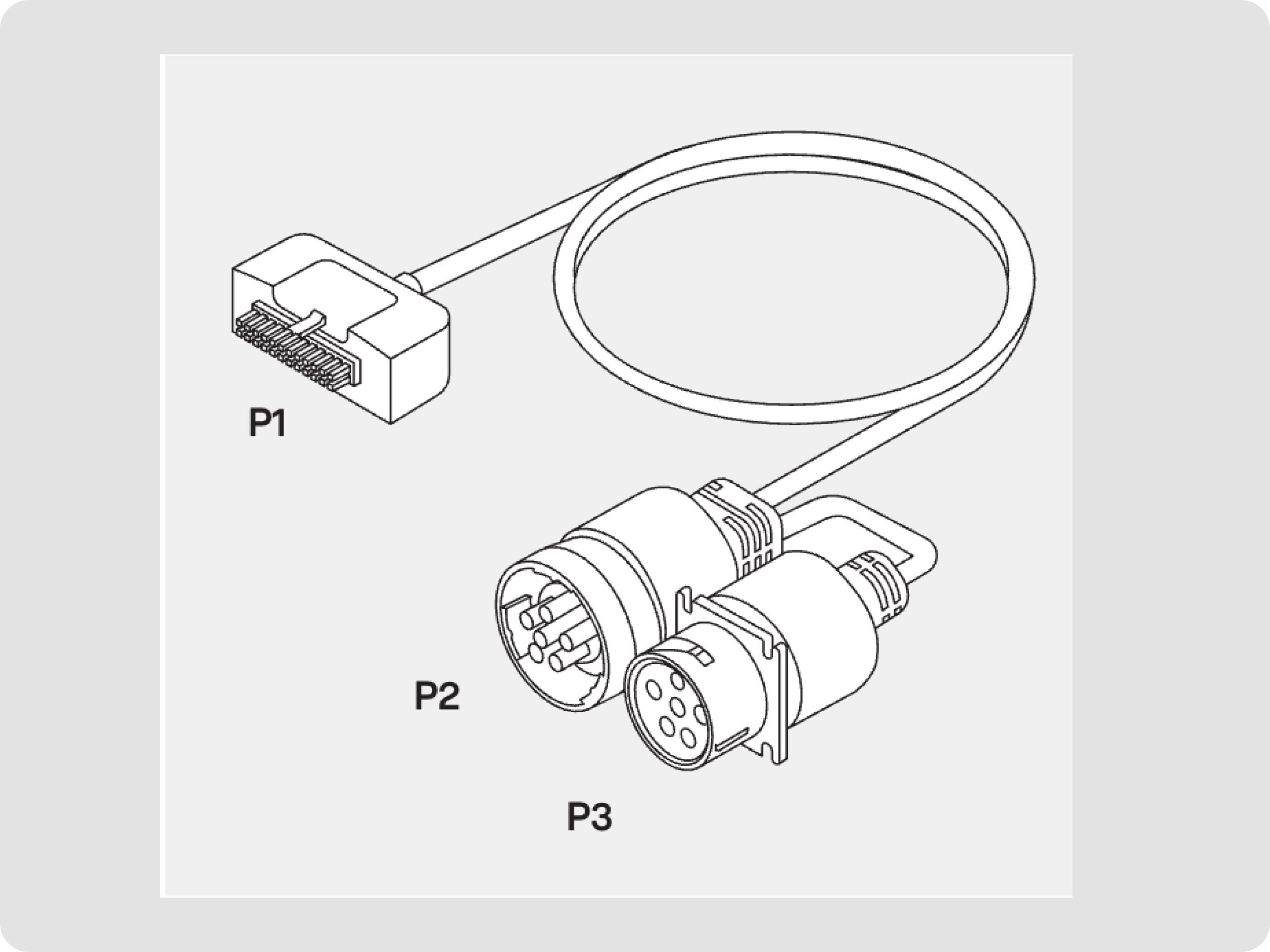

Le VCBL-Y-6PIN comprend trois extrémités étiquetées :
- P1 : Se connecte à l'adaptateur du véhicule
- P2 : Connecteur mâle 6 broches se branche sur le port de diagnostic 6 broches du véhicule
- P3 : Connecteur femelle 6 broches permet de conserver l'accès au diagnostic lors de l'utilisation de l'installation par câble en Y
| Remarque : Les connecteurs 6 broches comprennent un collier de verrouillage pour sécuriser la connexion. |

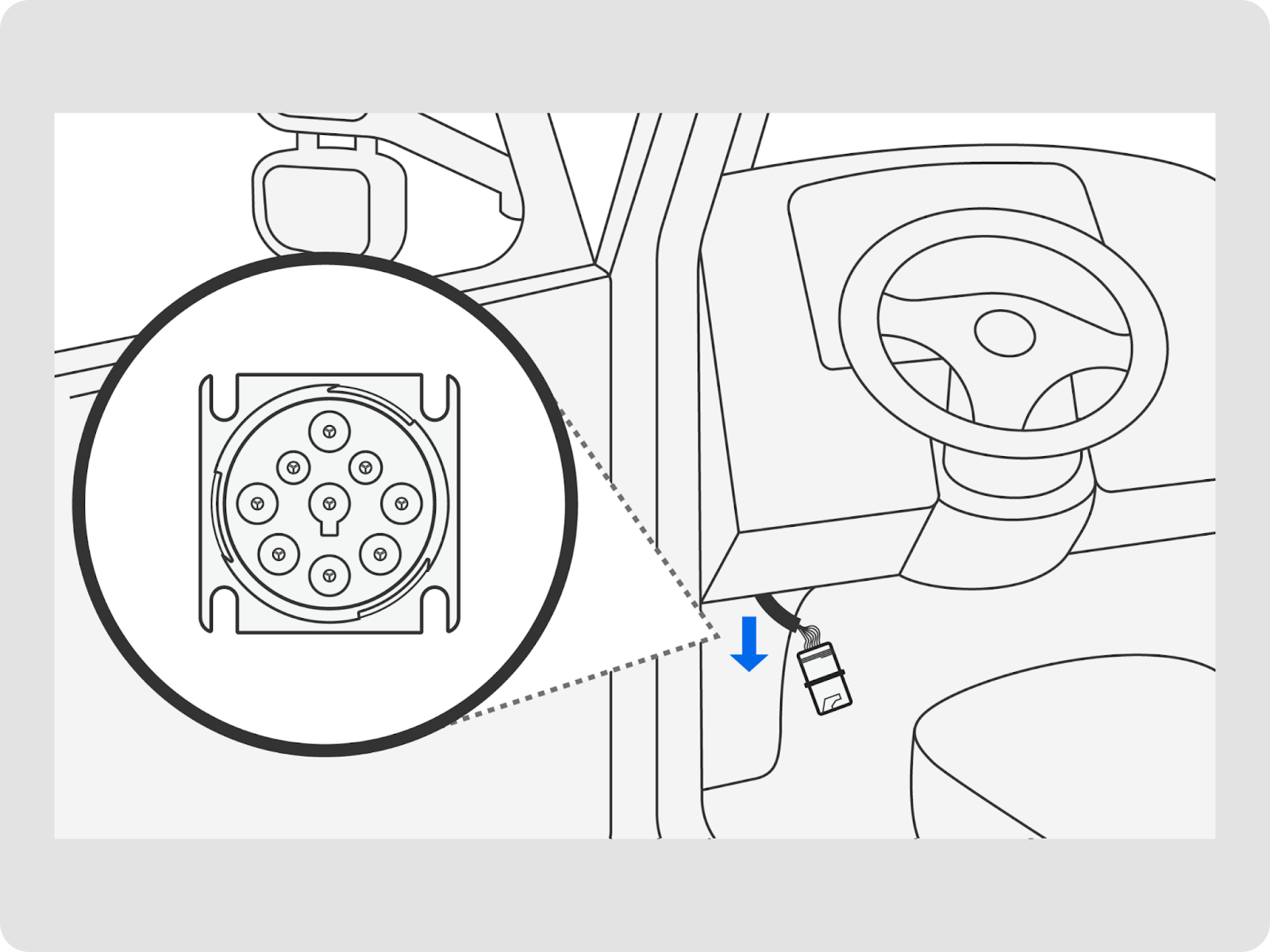

Localisation du port de diagnostic 6 broches du véhicule

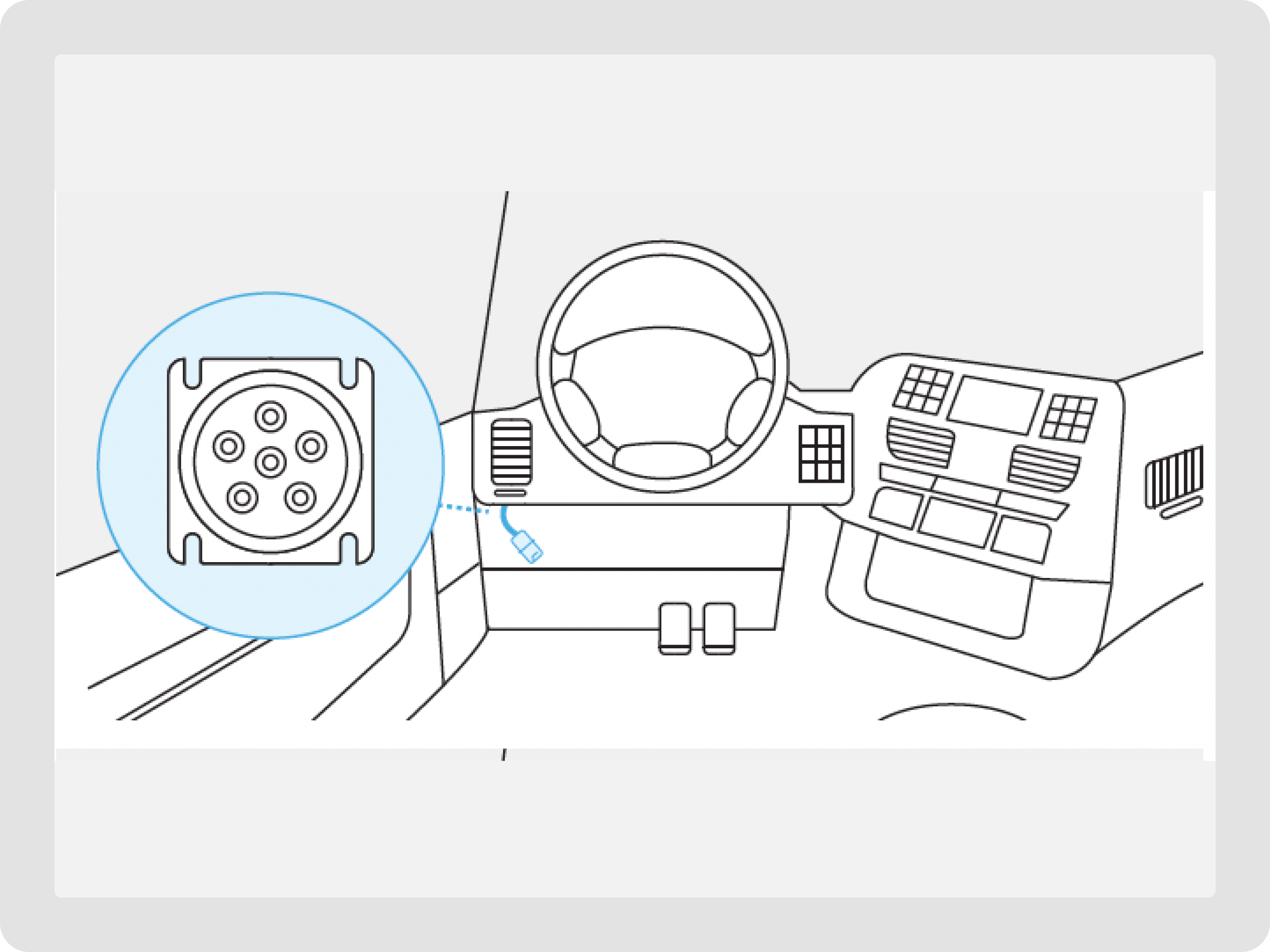

Le port de diagnostic J1708 à 6 broches se trouve généralement du côté conducteur, sous le tableau de bord. Le connecteur est circulaire et peut être gris ou noir.

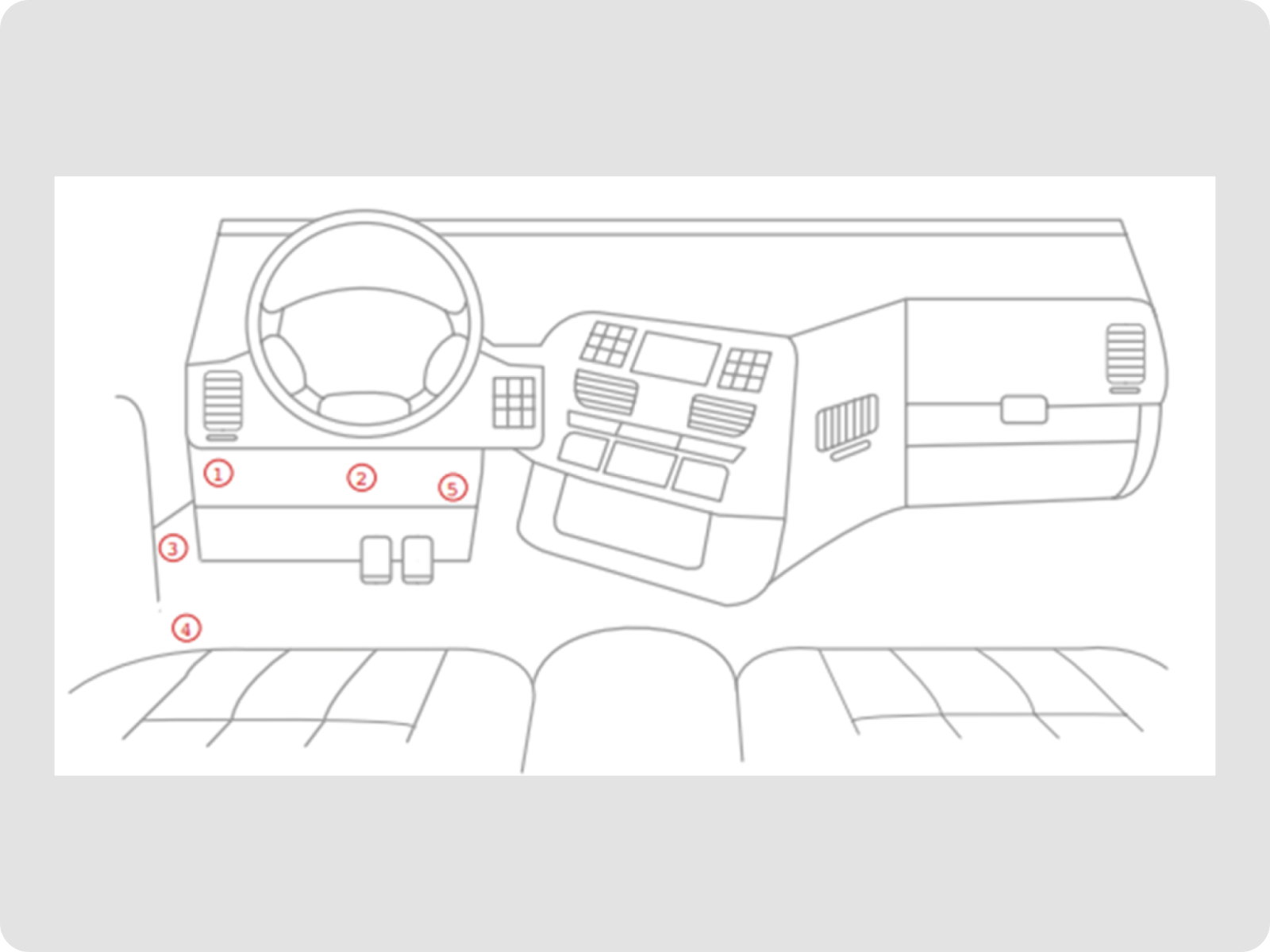

| Remarque : Les numéros sur l'image ci-dessus indiquent les emplacements les plus probables du port de diagnostic. |
Connexion de l'AI Dashcam Plus
| AVERTISSEMENT : Pour les véhicules pouvant circuler dans l'État de Californie, la réglementation interdit de déplacer le port de diagnostic embarqué lors de l'installation. Pour rester conforme, suivez toujours les instructions de branchement direct lors de l'installation de ce câble et ne déplacez pas le port. Les clients Motive sont seuls responsables de leur conformité à toutes les lois et réglementations applicables. |

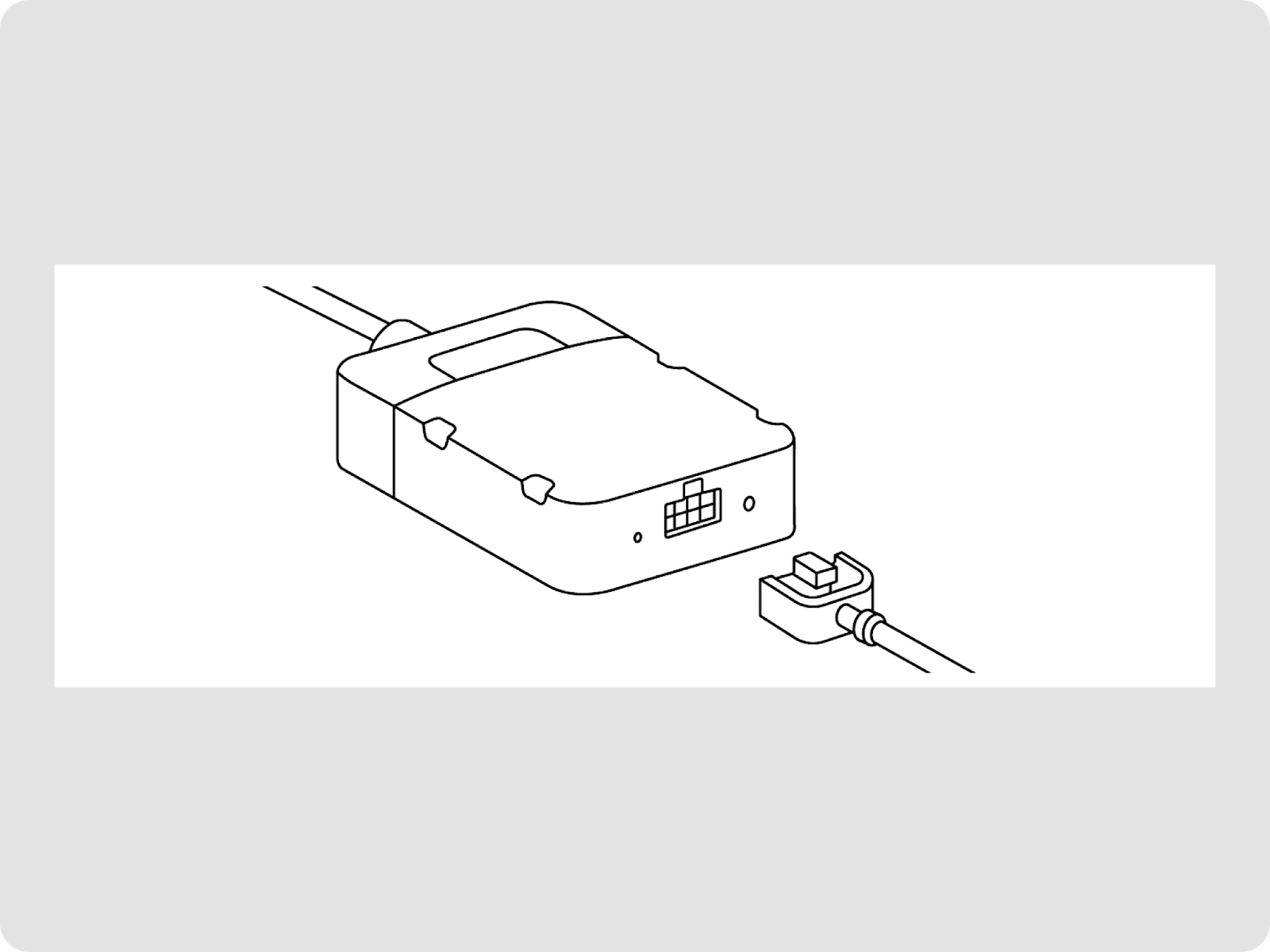

- Branchez le câble de l'AI Dashcam Plus à l'adaptateur du véhicule.

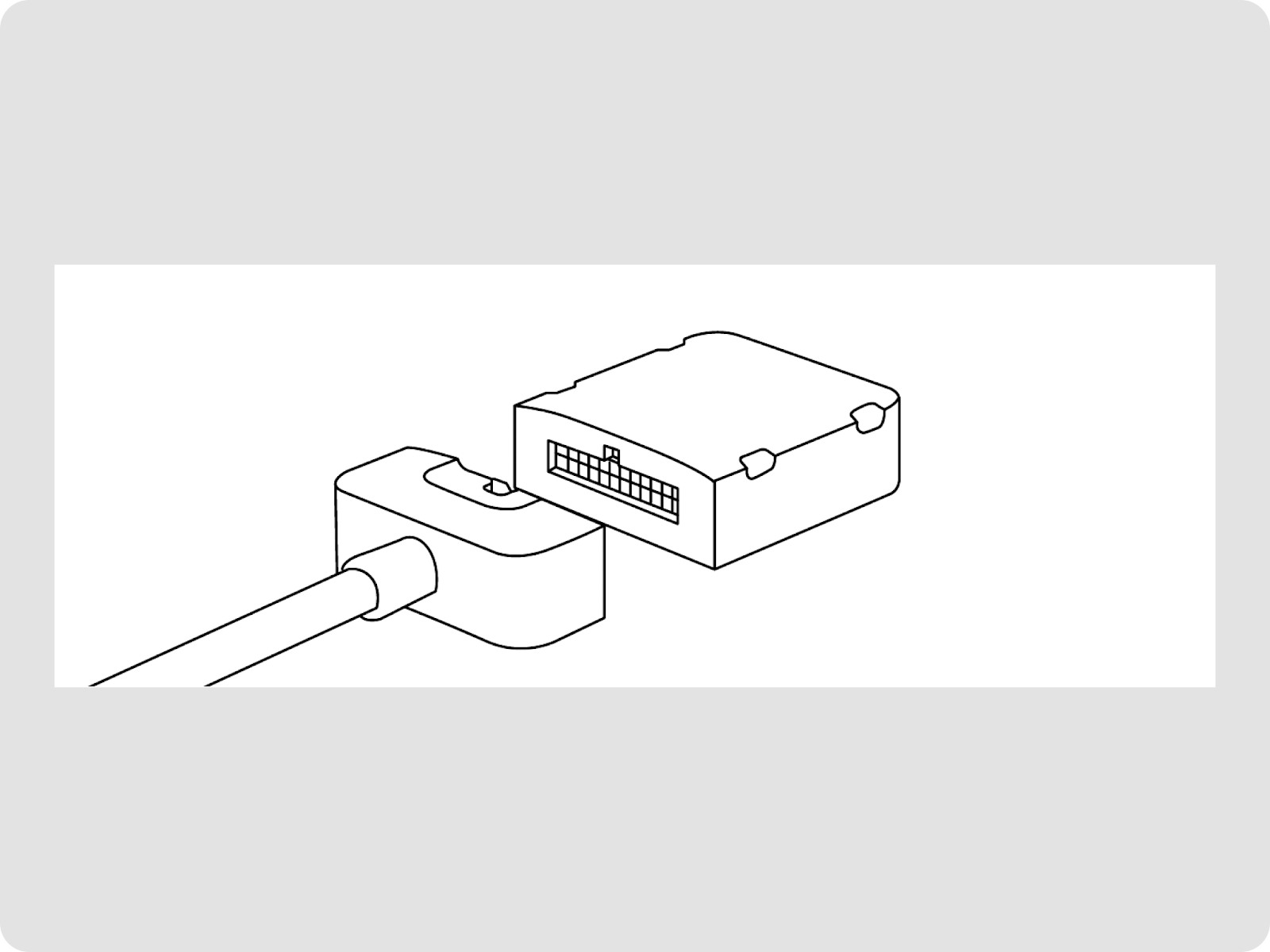

- Branchez l'adaptateur du véhicule à une extrémité du câble en Y (P1).
Connexion du câble
Il existe deux façons de connecter le câble au port de diagnostic du véhicule :
- Connexion directe : La méthode la plus rapide pour commencer. Branchez le câble directement dans le port de diagnostic.
- Connexion par câble en Y : Permet de conserver l'accès au port de diagnostic. Idéal pour des installations discrètes.
Connexion directe du câble
Utilisez cette méthode si vous connectez le câble directement au port de diagnostic du véhicule ou si vous opérez dans l'État de Californie.

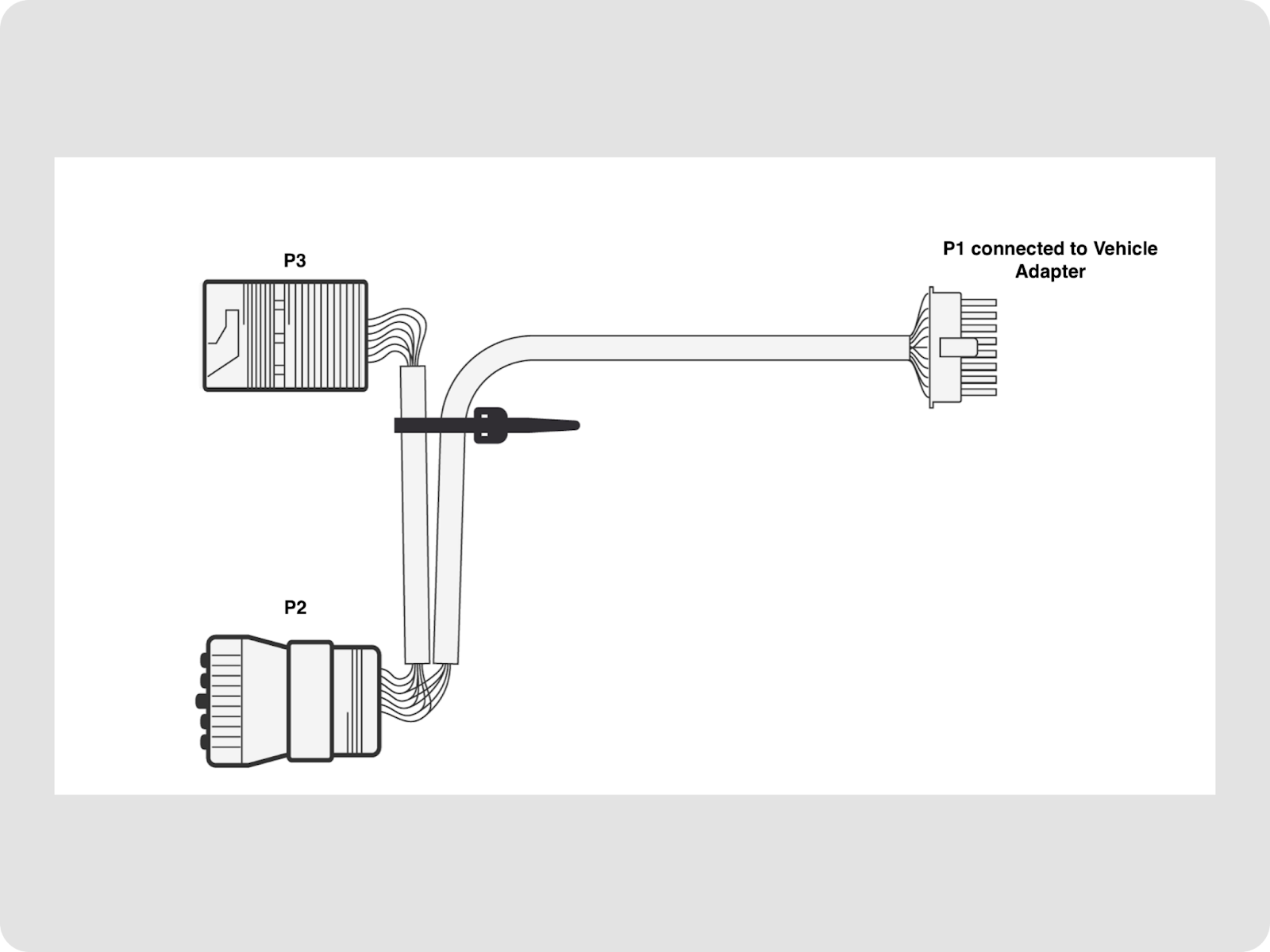

- Sécurisez la connexion et utilisez un serre-câble pour fixer le câble plus court P3 (avec le connecteur de diagnostic de rechange) au câble principal. Placez la bride près du connecteur de diagnostic de rechange pour un maintien sécurisé.

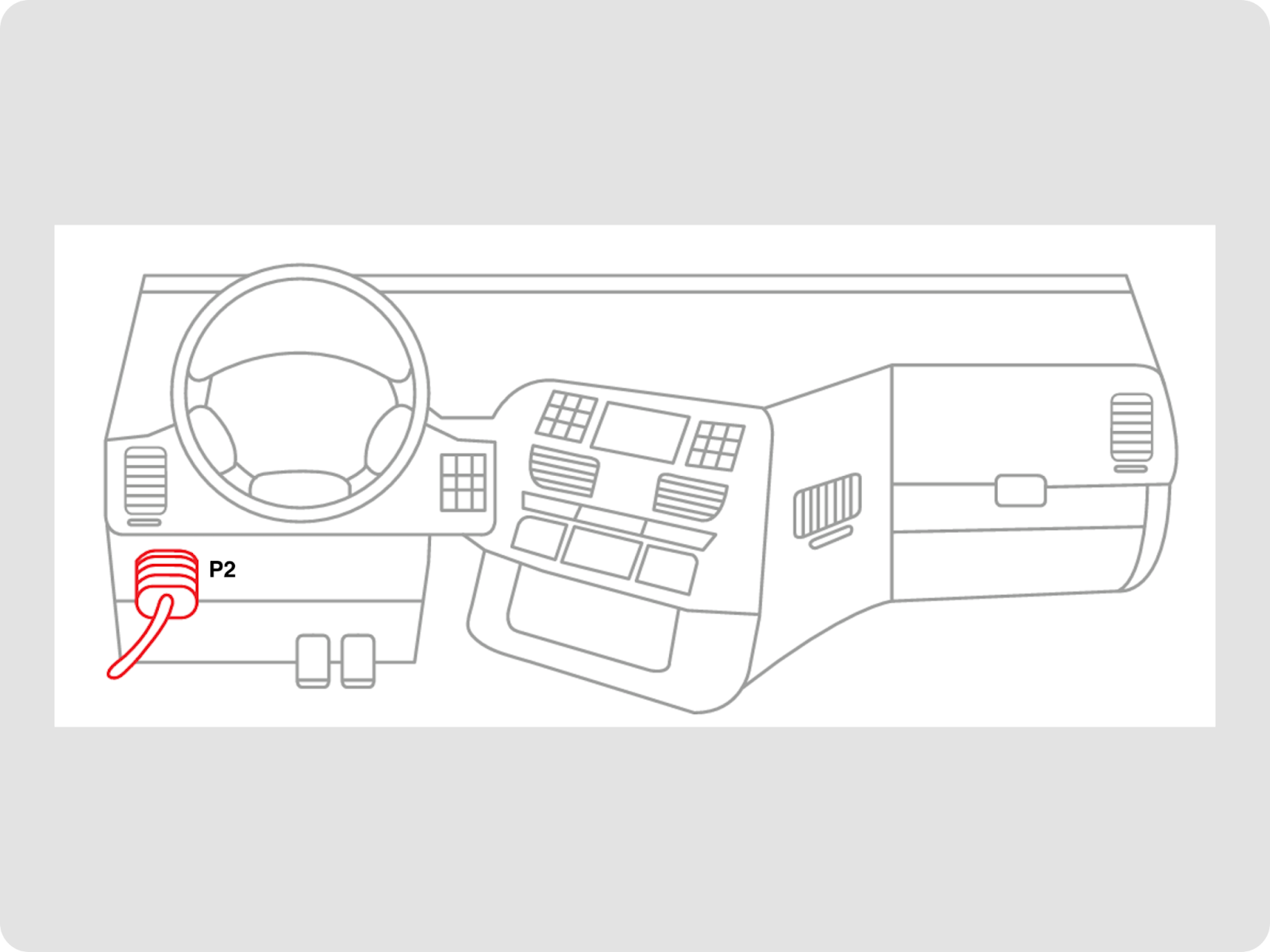

- Branchez l'extrémité mâle du câble Motive (P2) directement dans le port de diagnostic du véhicule.
- L'extrémité P3 n'est pas utilisée pour ce type d'installation.
| Remarque : Le port de diagnostic OEM n'est pas disponible lorsque le câble est branché. |
Connexion par câble en Y
Utilisez la méthode du répartiteur en Y si vous souhaitez conserver l'accès au port de diagnostic du véhicule ou préférez une installation discrète.

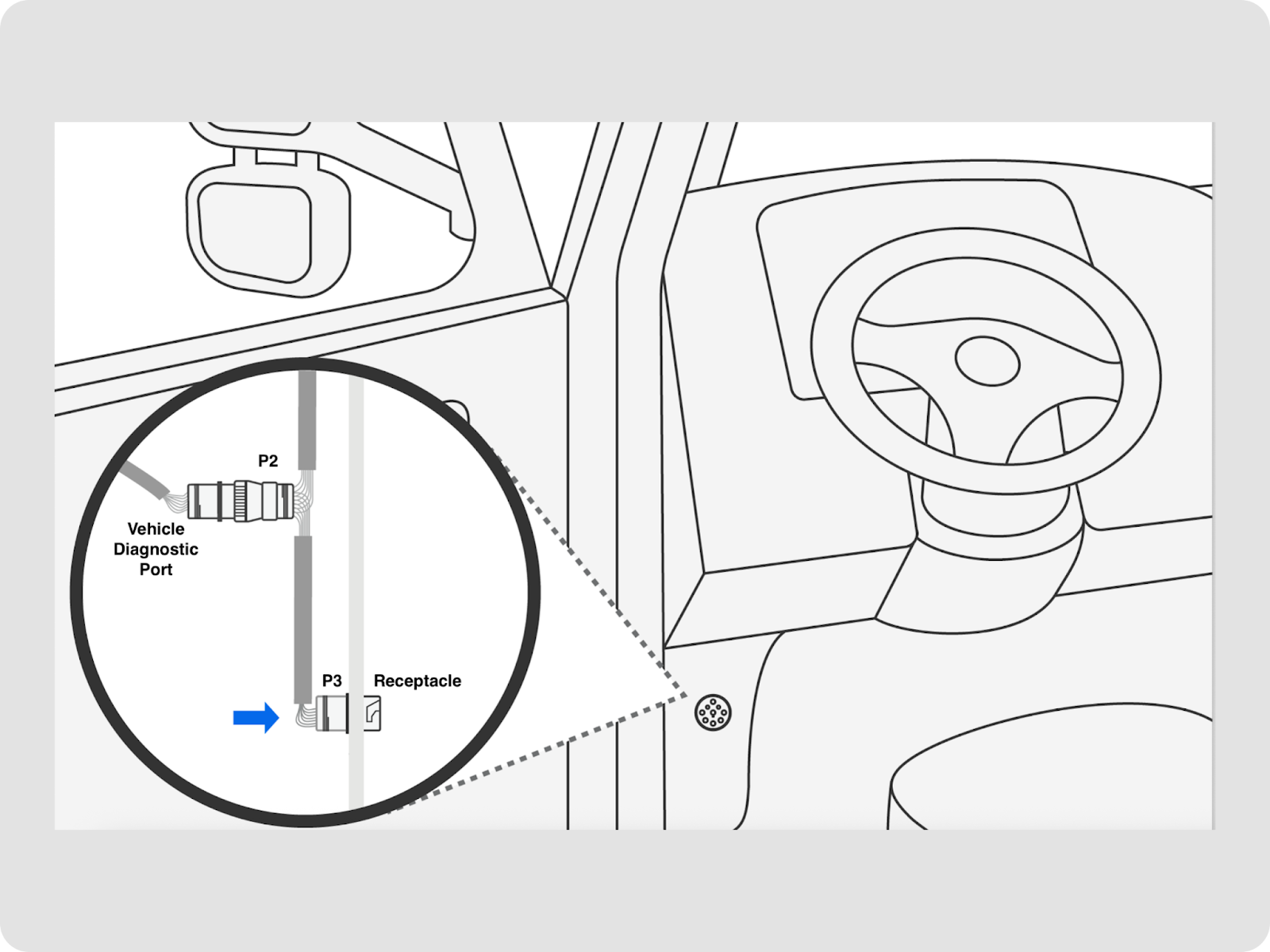

- Retirez le port de diagnostic OEM de son réceptacle dans le tableau de bord.
- Branchez l'extrémité mâle du câble Motive (P2) dans le port de diagnostic retiré.
- Fixez l'extrémité femelle du câble Motive (P3) en la réinstallant dans le réceptacle d'origine du port de diagnostic du véhicule.
| Remarque : Les diagnostics du véhicule resteront accessibles via le port supplémentaire sur le câble VCBL-Y-6PIN (P3). |
Test et montage de l'AI Dashcam Plus

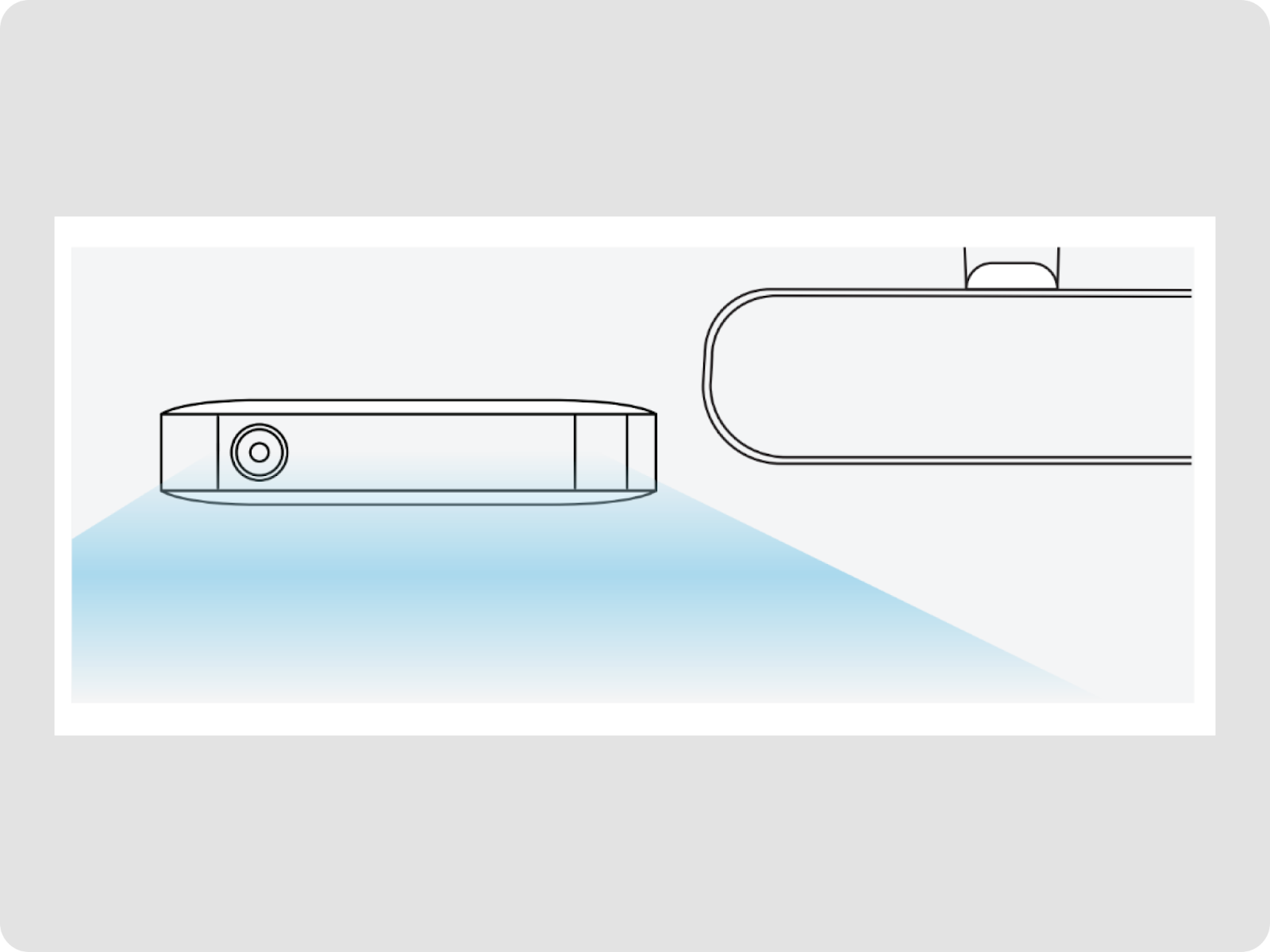

- Référez-vous au AI Dashcam Plus Installation Guide pour les instructions sur le test et le montage de l'appareil sur le pare-brise du véhicule ou sur le côté gauche du rétroviseur.
- Une fois monté, l'installation finale devrait ressembler à l'exemple montré ici.

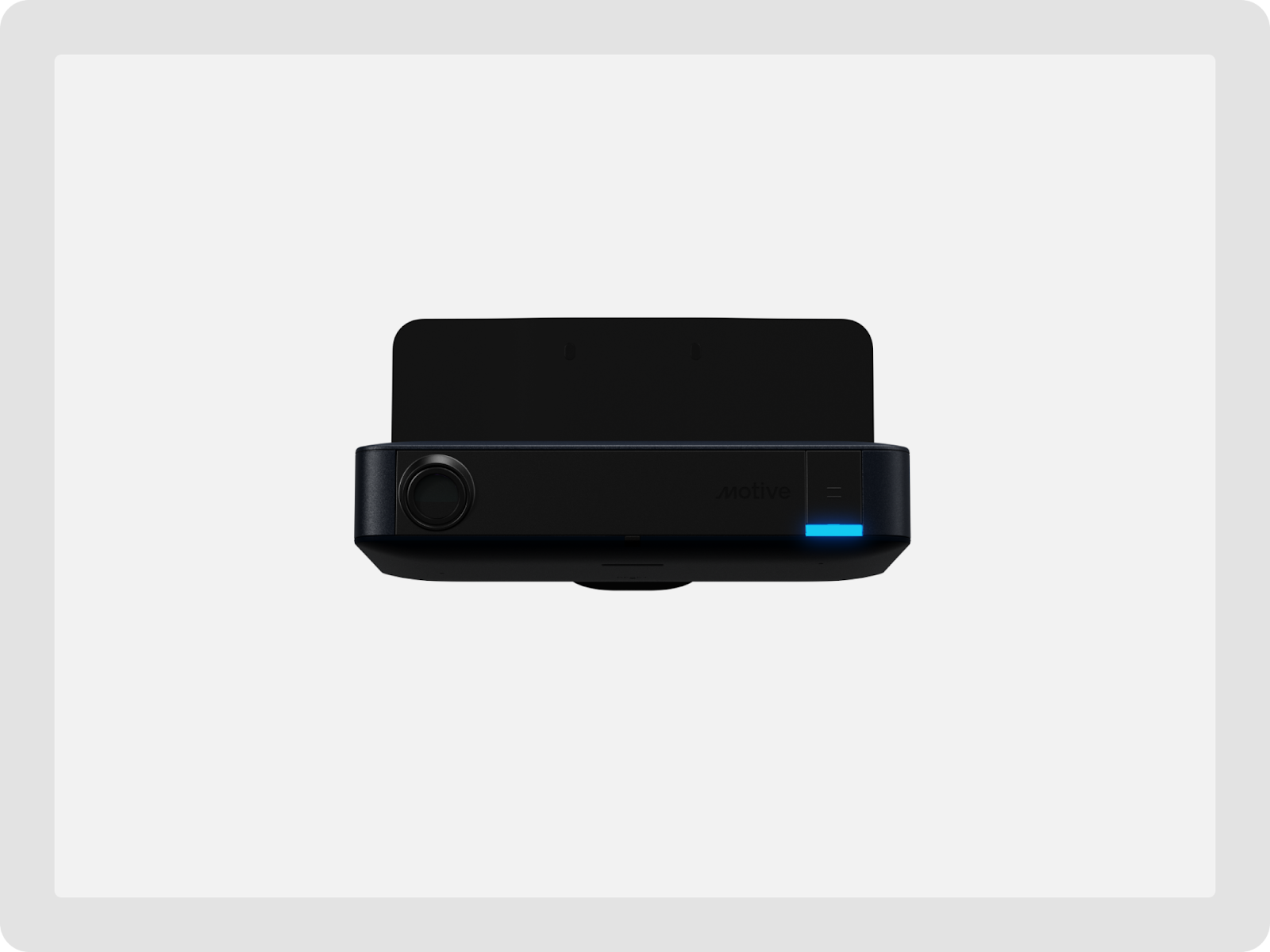

- Démarrez le moteur du véhicule. Une fois que l'alerte ou la LED droite devient bleue, l'AI Dashcam Plus est sous tension et connectée.
