Câble VCBL-Y-1226 : Guide d'installation de l'AI Dashcam Plus pour véhicules avec port RP1226

Que contient la boîte ?

• Câble VCBL-Y-1226
• Serre-câbles

Outils

• Jeu de tournevis
• Outil de levier en plastique
• Jeu de douilles

Installation du câble VCBL-Y-1226

• Identifier les extrémités du câble
• Localiser le port RP1226
• Connecter l'AI Dashcam Plus
• Brancher le câble
• Tester et fixer l'AI Dashcam Plus

Identifier les extrémités du câble

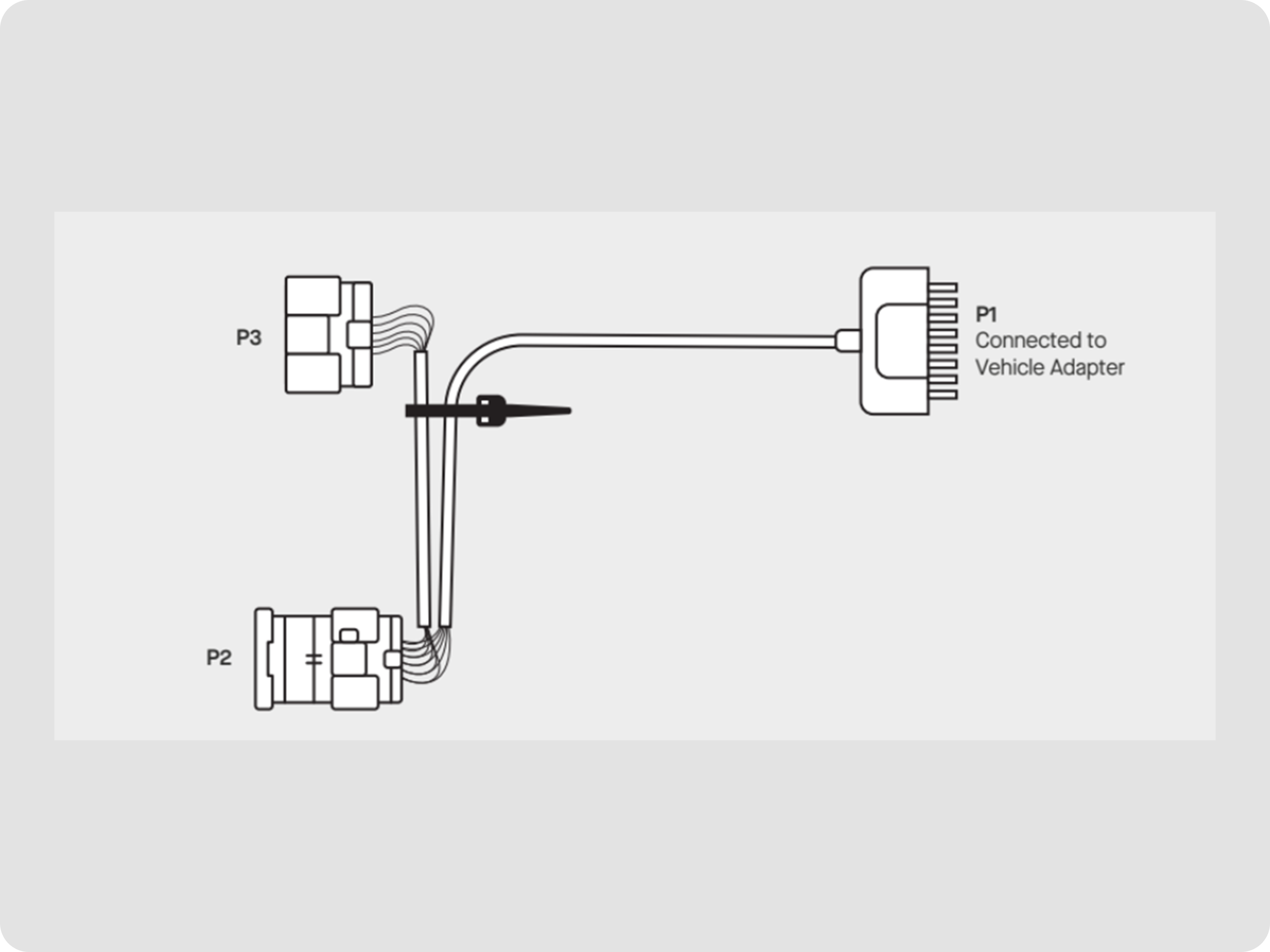

1. Le câble VCBL-Y-1226 comprend trois extrémités étiquetées :

• P1 : Se connecte à l'adaptateur du véhicule.
• P2 : Se connecte au port télématique RP1226 du véhicule.
• P3 : Optionnel : Se connecte à la prise du tableau de bord pour maintenir l'accès au connecteur télématique.

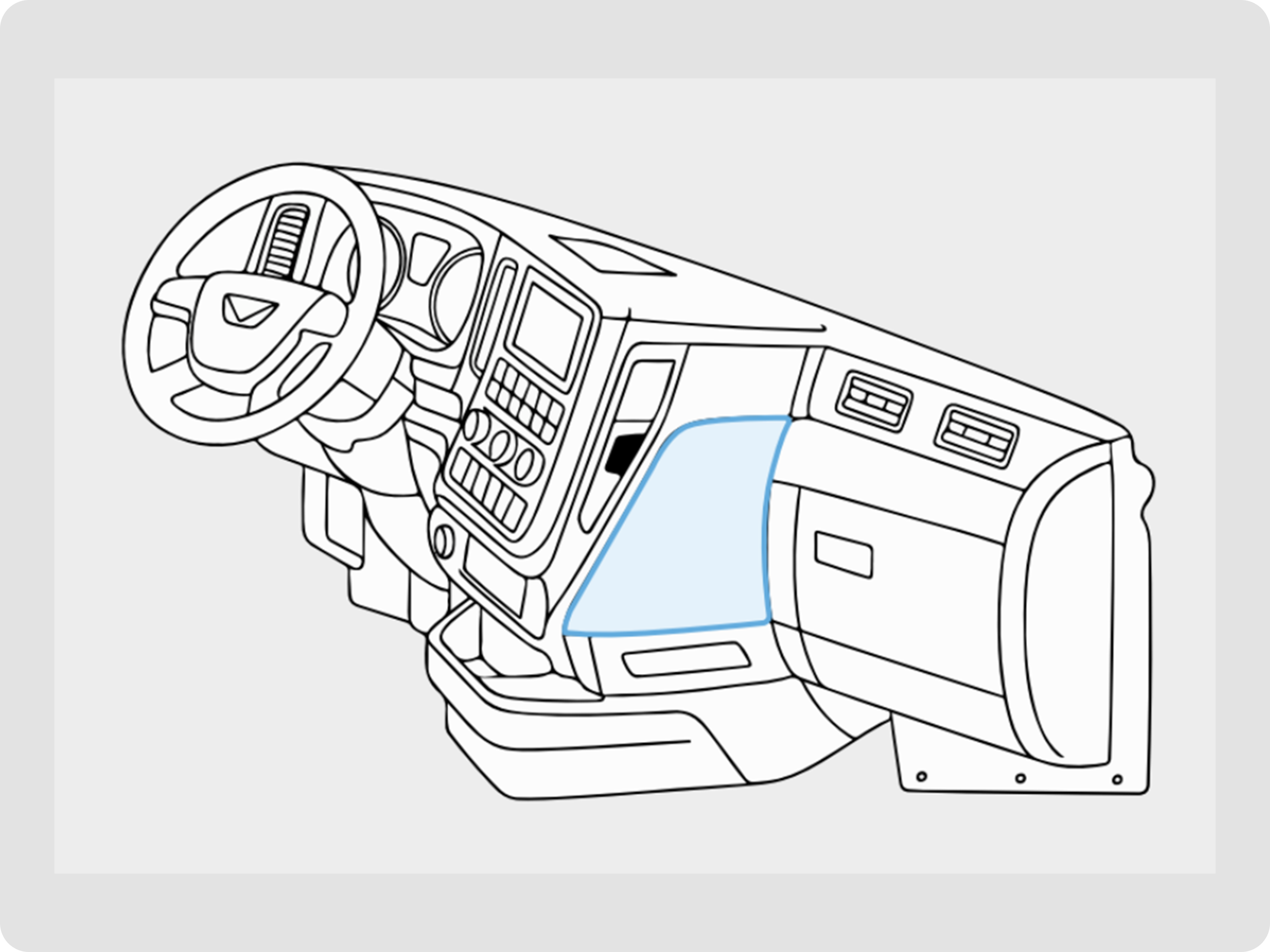

Localiser le port RP1226

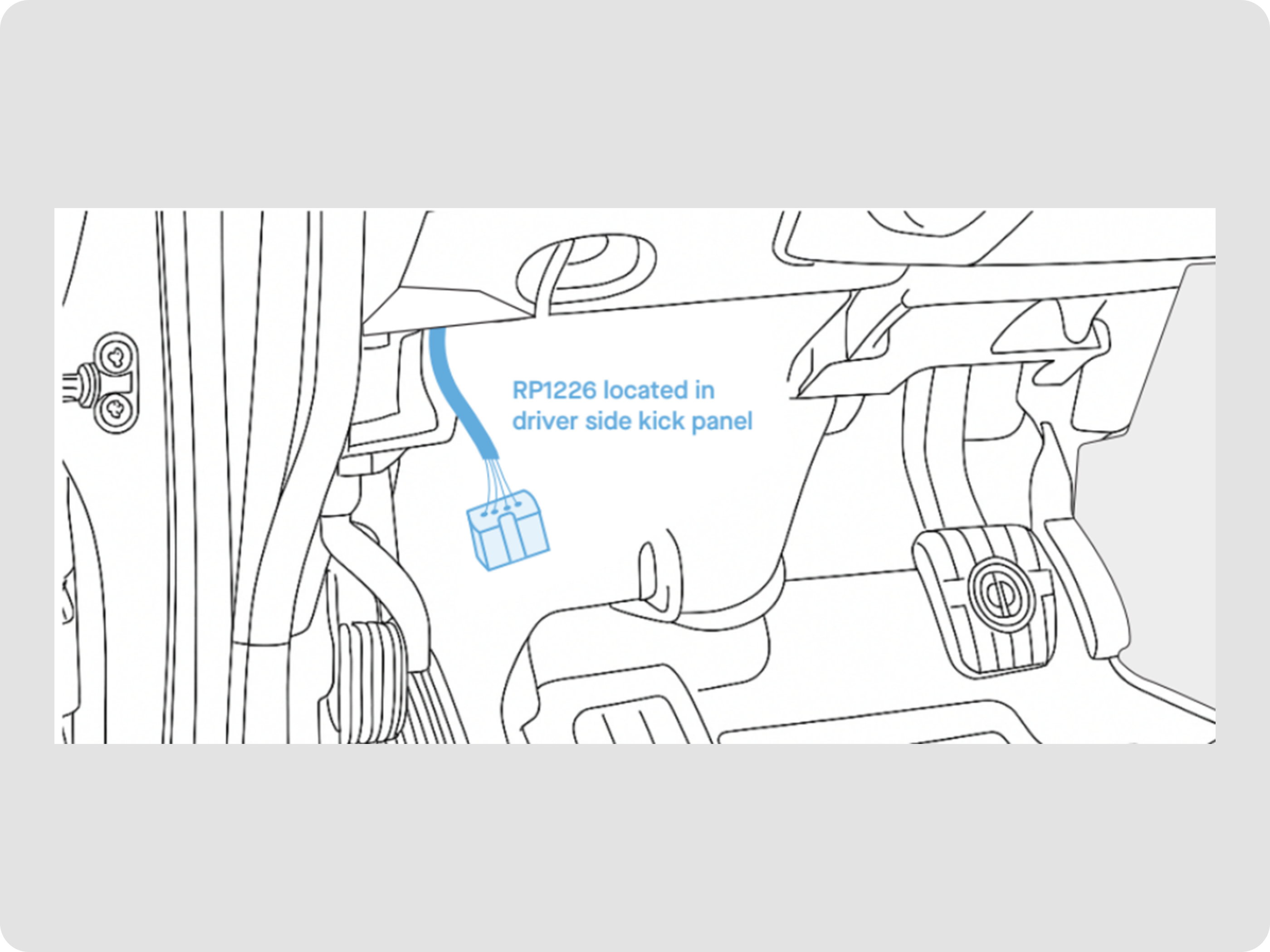

Le connecteur RP1226 se trouve généralement dans le panneau latéral côté conducteur.

• Kenworth et Peterbilt :

  • Situé du côté gauche du conducteur de la cabine
  • Retirer le panneau de la boîte à fusibles sous le port de diagnostic 9 broches.
  • Dans certains cas, il peut être nécessaire de retirer également le panneau sous la boîte à fusibles.
  • Le connecteur est généralement dissimulé derrière la boîte à fusibles.

• Freightliner Cascadia (année modèle 2018 et plus récent) :
  • Situé du côté passager de la cabine
  • Retirer le panneau inférieur

• Freightliner M2, 108SD, 114SD (modèles 2020) :

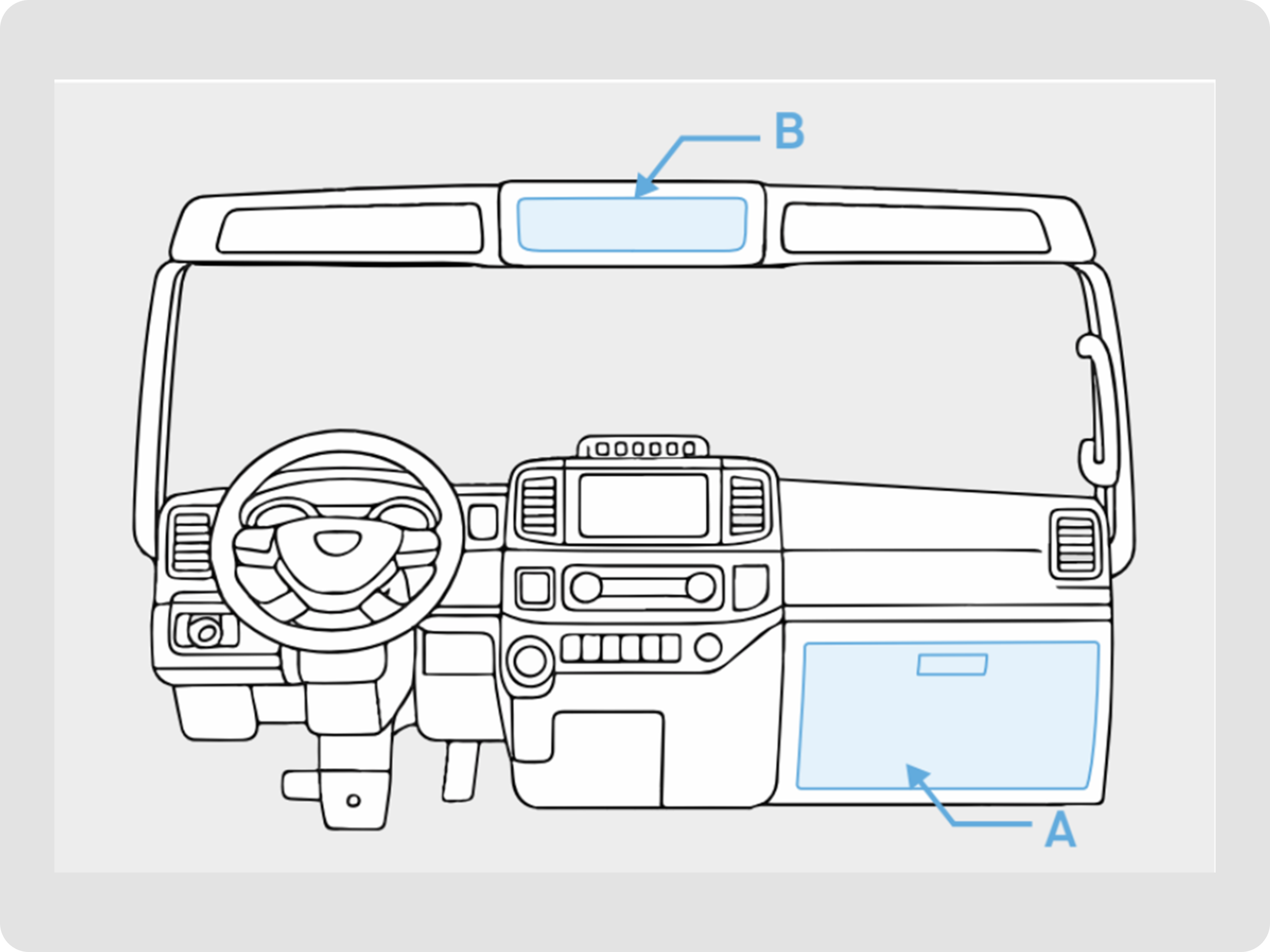

  • Généralement situé soit dans le doghouse côté passager sous la boîte à fusibles (emplacement A) ou au centre de la console supérieure (emplacement B), si équipé.

• Western Star (modèles 47X et 49X) :
  • Situé sur le côté gauche du tableau de bord côté passager, derrière la console centrale.

• Mack :
  • Généralement situé dans le tableau de bord côté passager, soit derrière ou sous la boîte à fusibles. Dans certains cas, il peut également se trouver dans la zone de la boîte à fusibles.

• Volvo :
  • Situé en haut du tableau de bord dans le compartiment de la boîte à fusibles.

Connecter l'AI Dashcam Plus

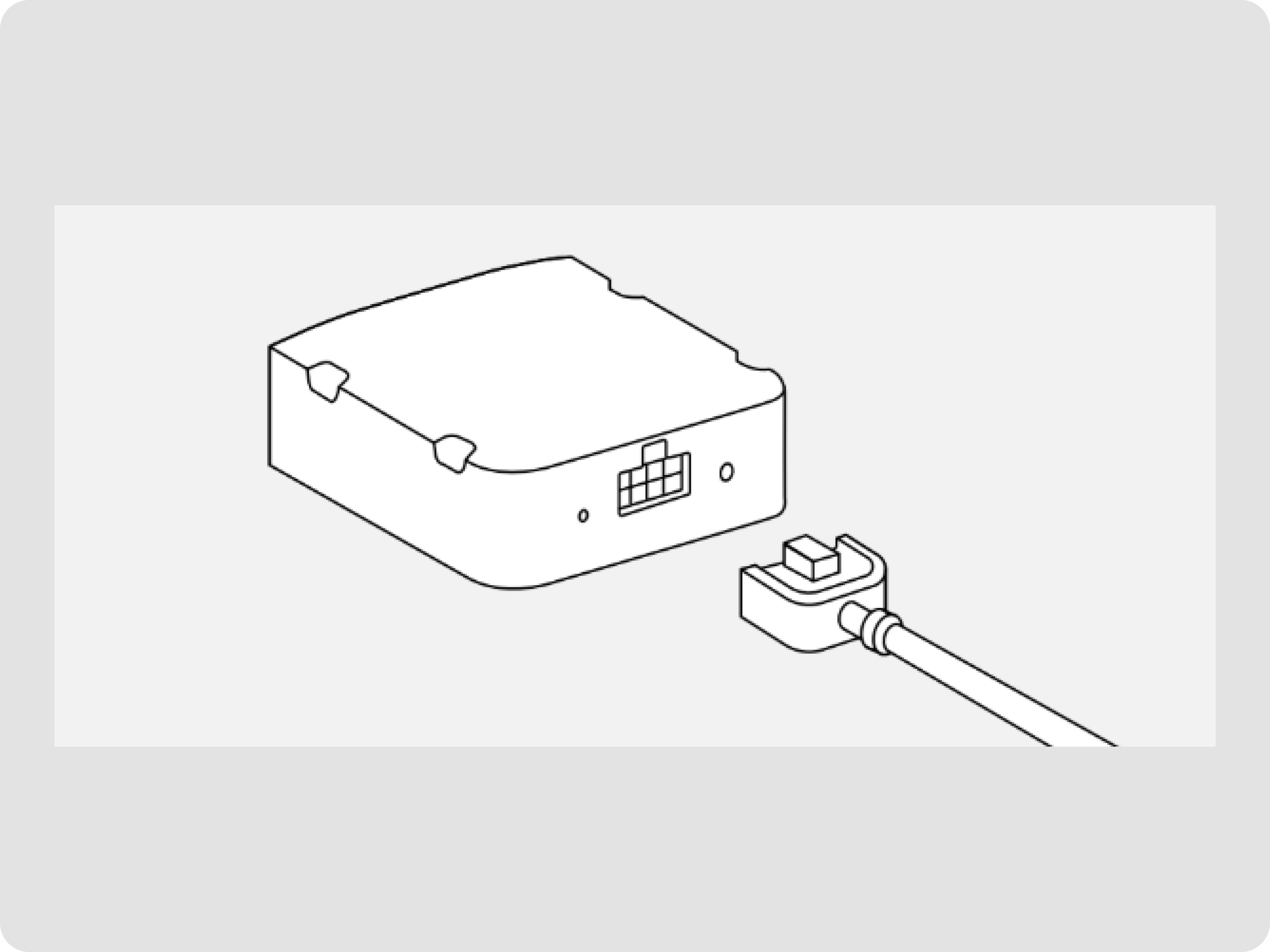

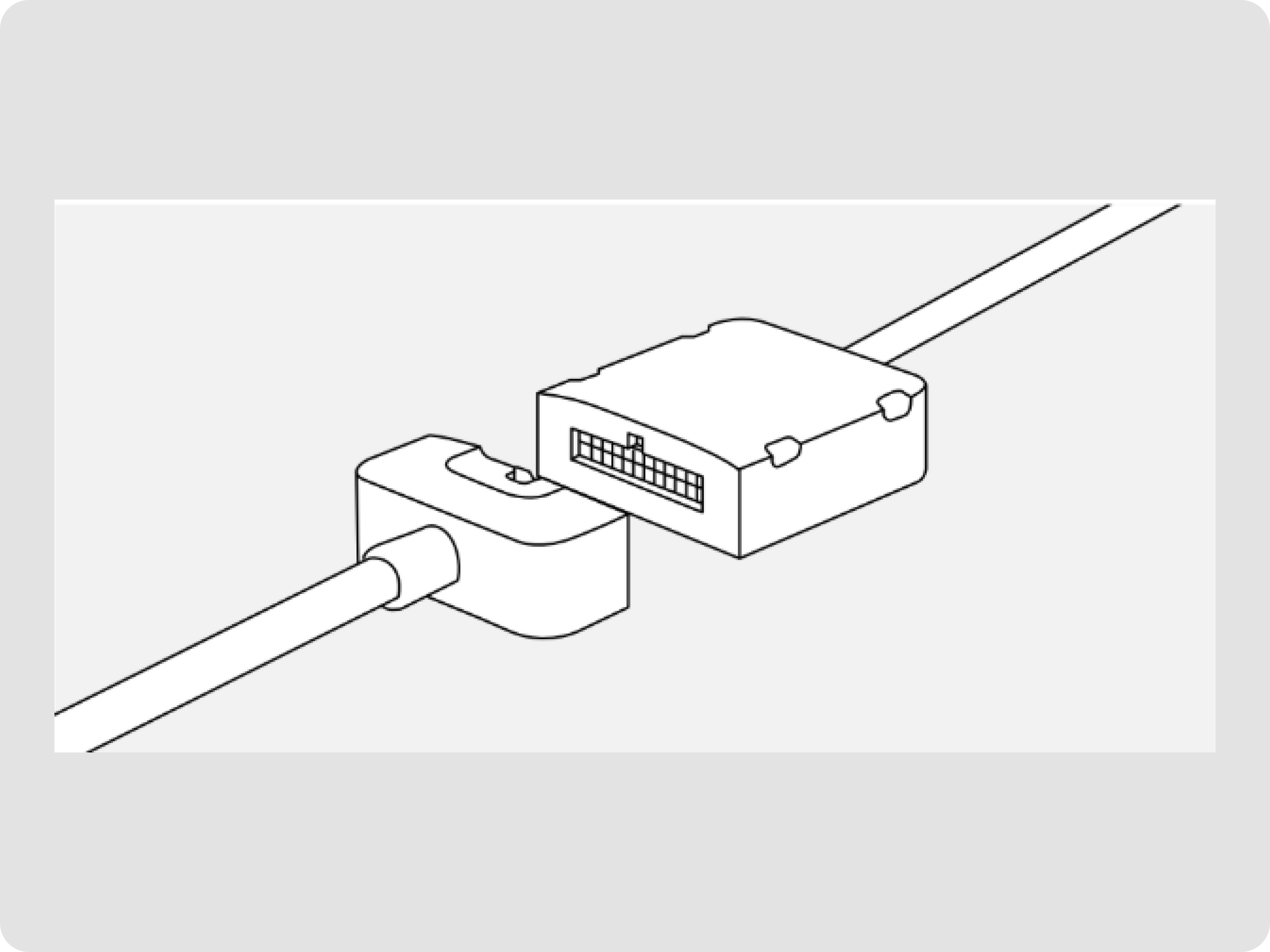

1. Brancher le câble de l'AI Dashcam Plus dans l'adaptateur du véhicule.

2. Brancher l'adaptateur du véhicule à une extrémité du câble en Y (P1).

Brancher le câble

Connexion directe du câble

Utilisez cette méthode si vous connectez le câble directement au port RP1226 du véhicule ou si vous opérez dans l'État de Californie.

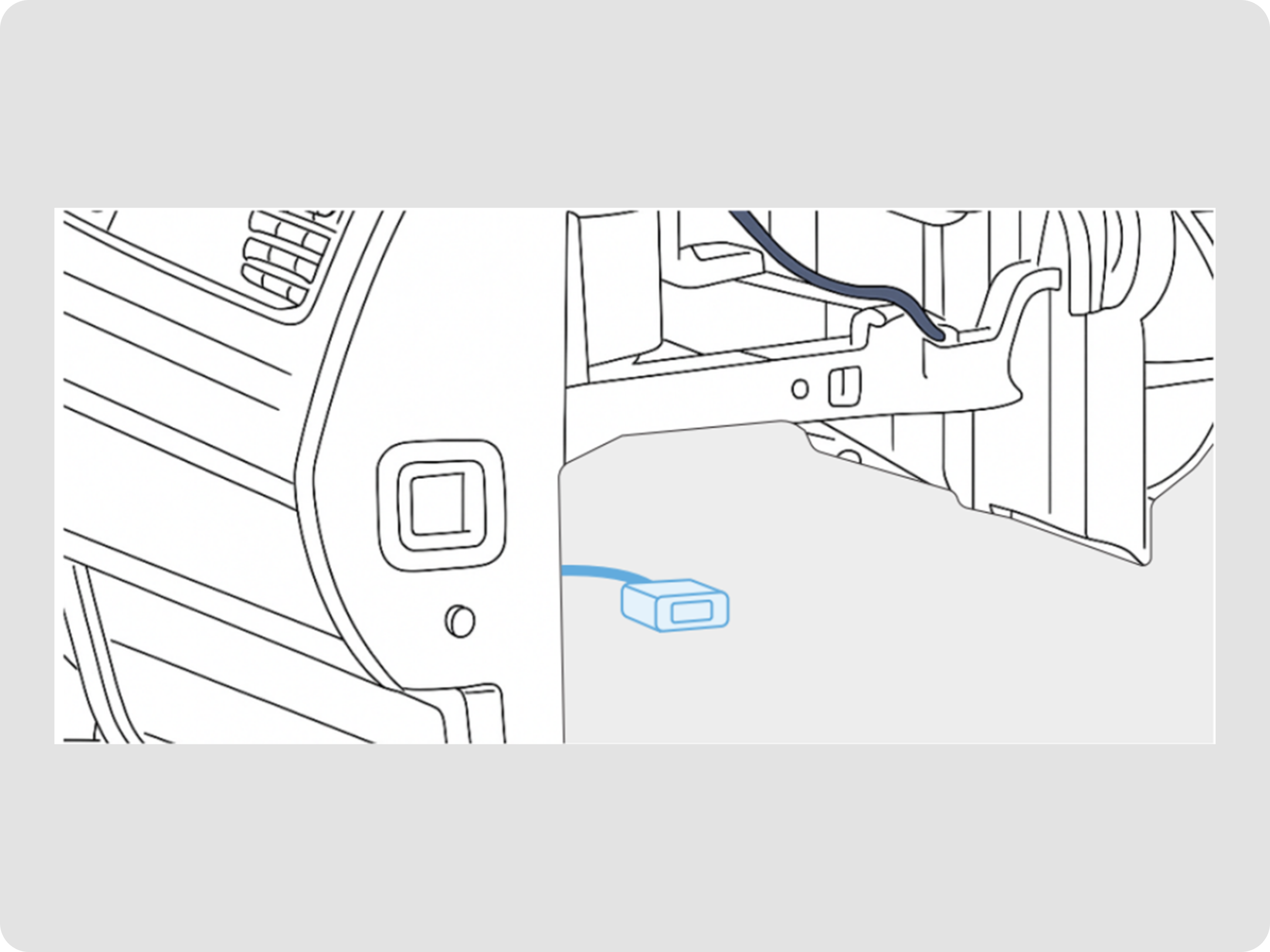

1. Brancher l'extrémité mâle du câble Motive (P2) directement dans le port RP1226 du véhicule.
2. Sécuriser la connexion.

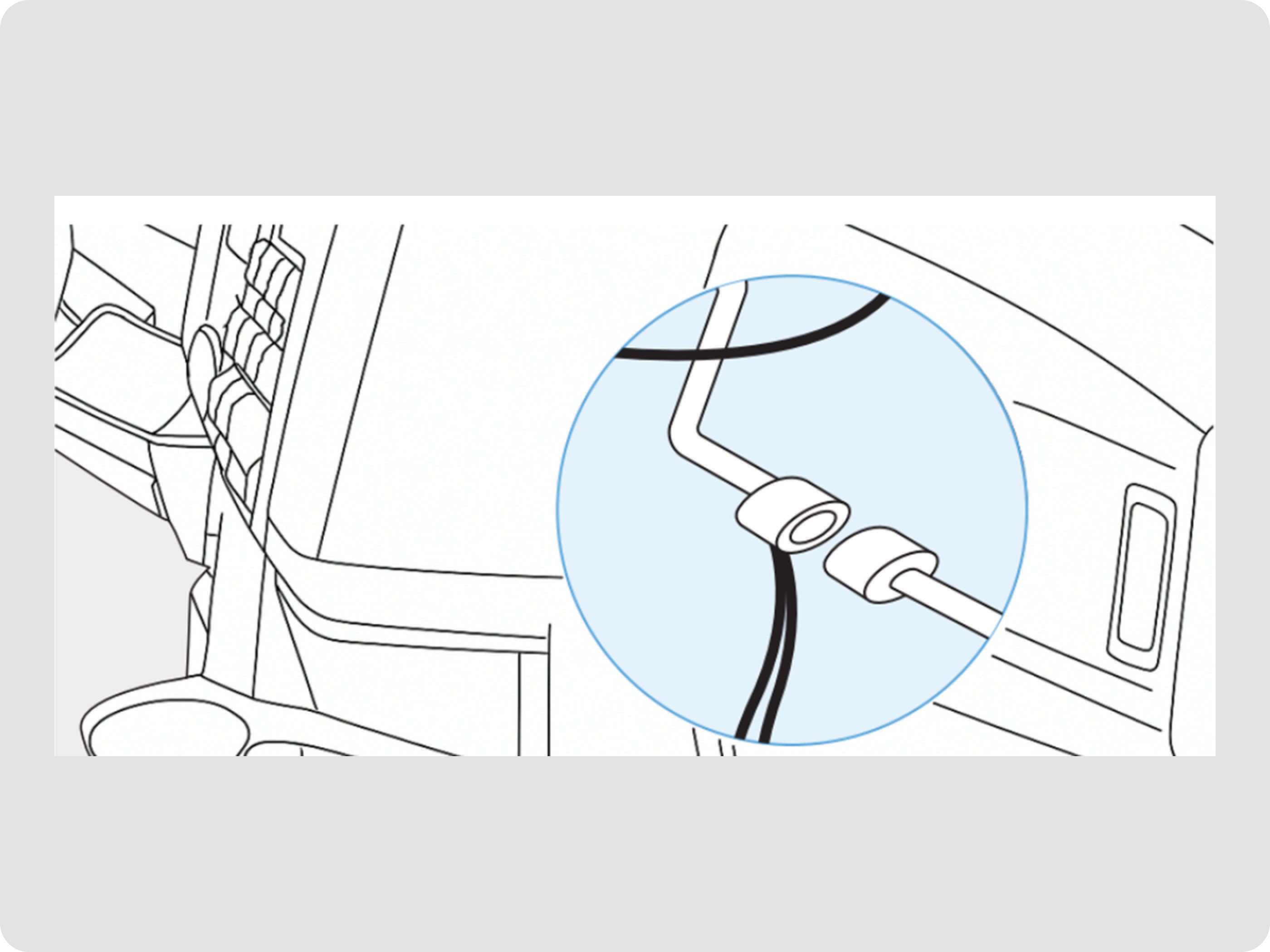

3. Utiliser un serre-câble pour fixer le câble plus court P3 (qui possède le connecteur de rechange) au câble principal. Placer la bride près du connecteur de rechange pour une fixation sécurisée.
   • L'extrémité P3 n'est pas utilisée pour ce type d'installation.

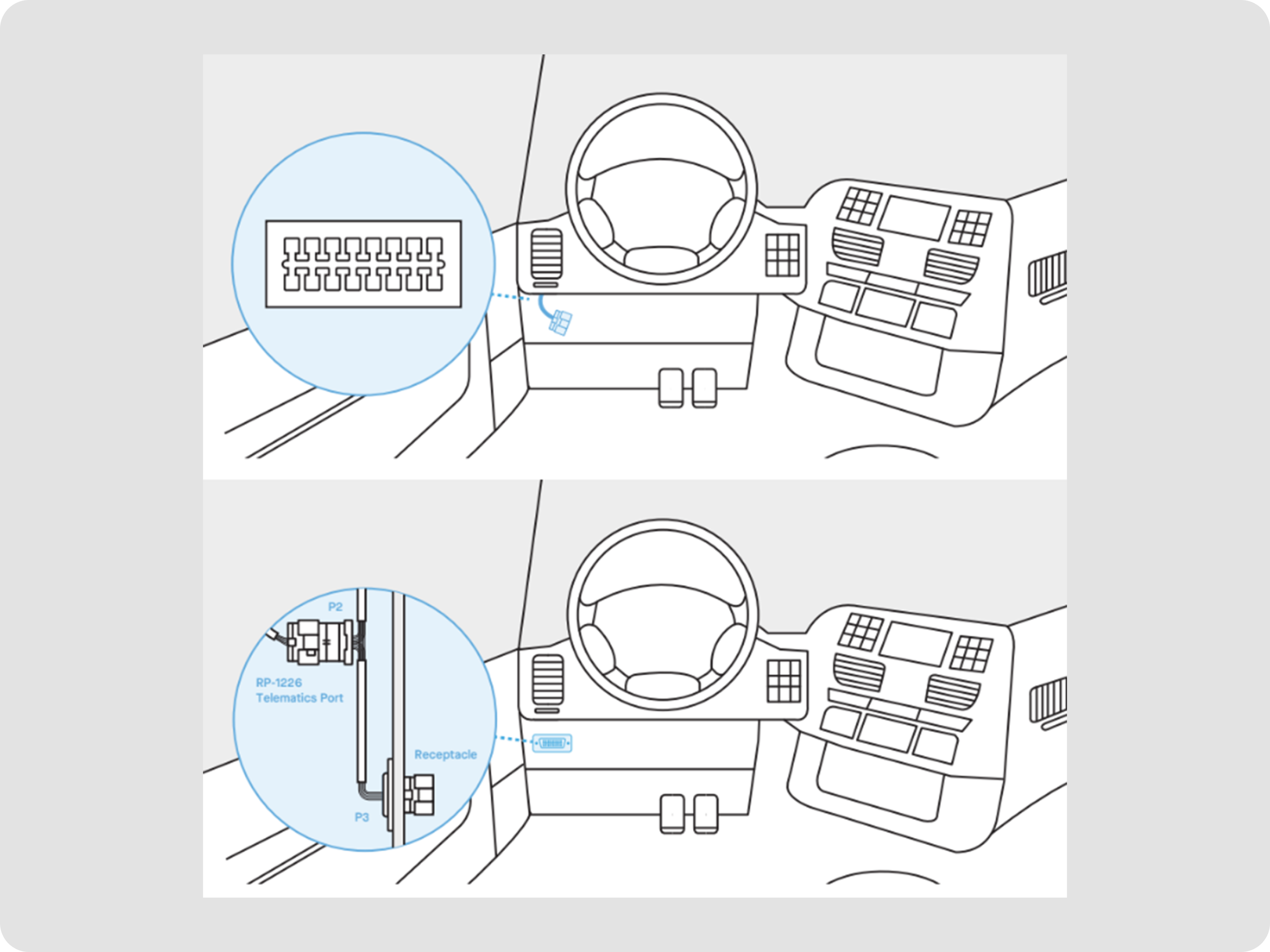

Connexion par câble en Y

1. Retirer le port RP1226 OEM de son réceptacle dans le tableau de bord.
2. Brancher l'extrémité mâle du câble Motive (P2) dans le port RP1226 retiré.
3. Installer et sécuriser l'extrémité femelle du câble Motive (P3) dans le réceptacle d'origine où se trouvait le port télématique dans le véhicule.

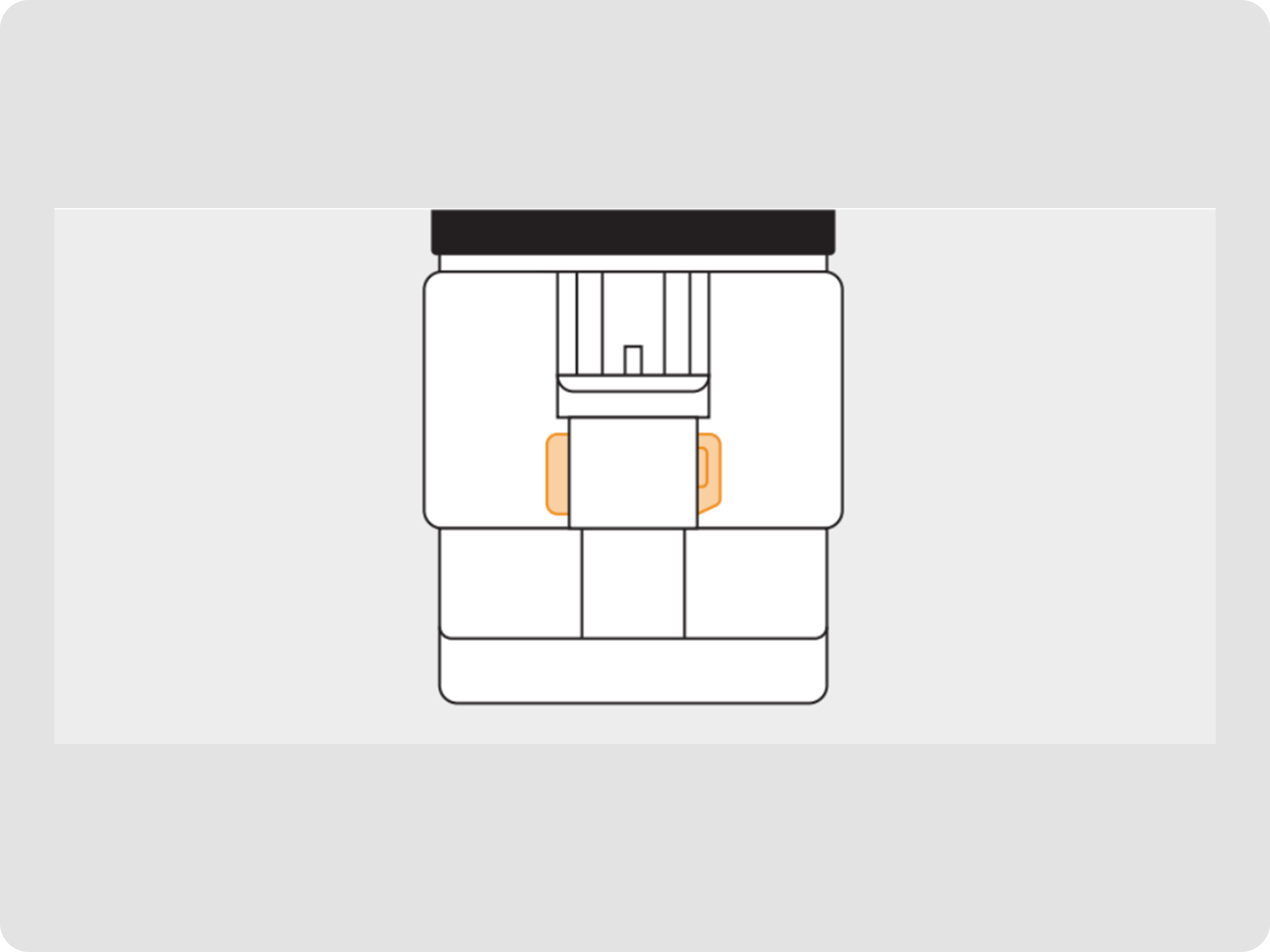

4. Pousser la languette orange pour verrouiller les connecteurs RP-1226.

Tester et fixer l'AI Dashcam Plus

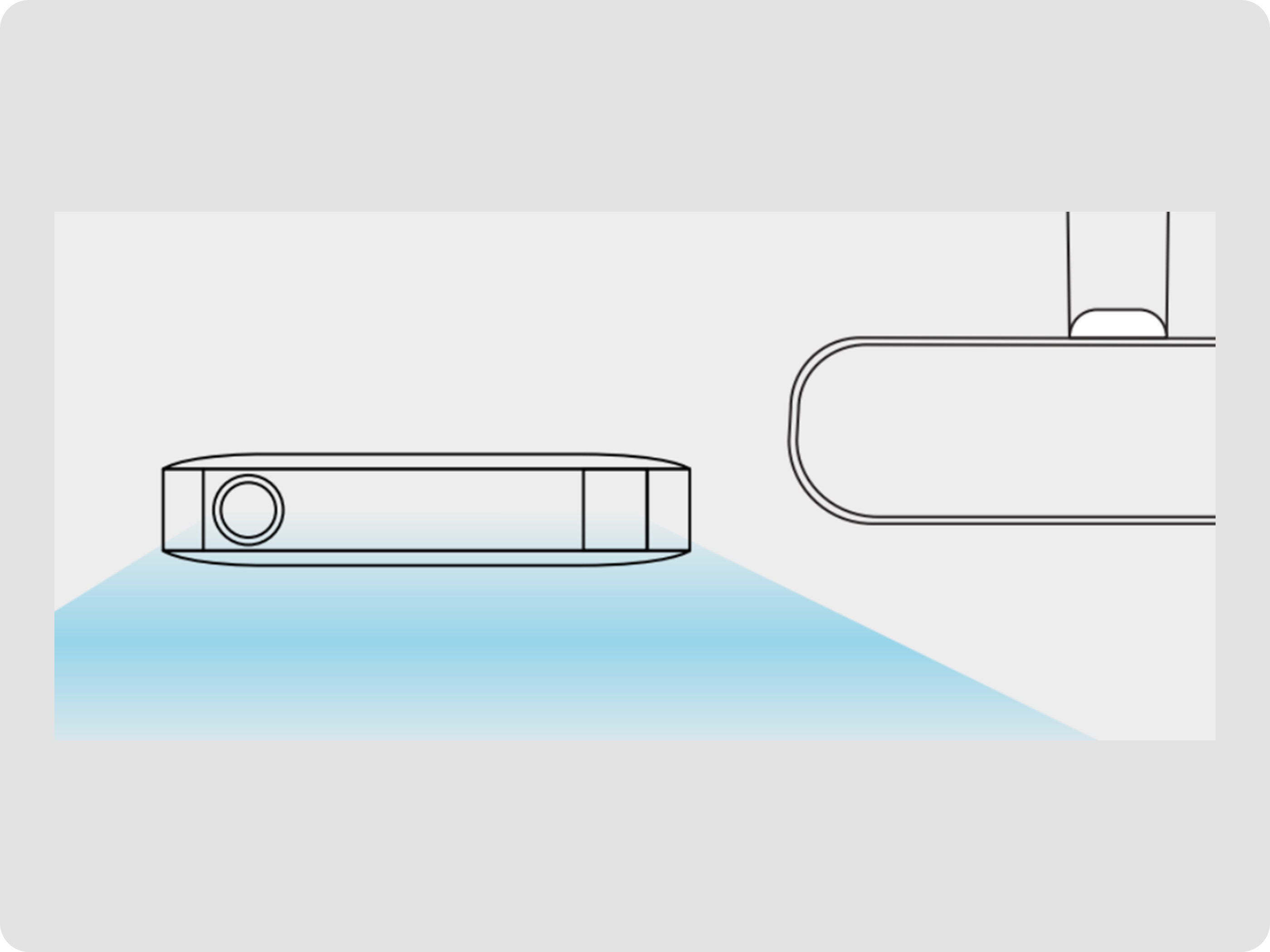

1. Se référer au Guide d'installation de l'AI Dashcam Plus pour les instructions sur les tests et la fixation de l'appareil sur le pare-brise du véhicule ou sur le côté gauche du rétroviseur. Une fois fixé, l'installation finale devrait ressembler à l'exemple montré dans le guide original.

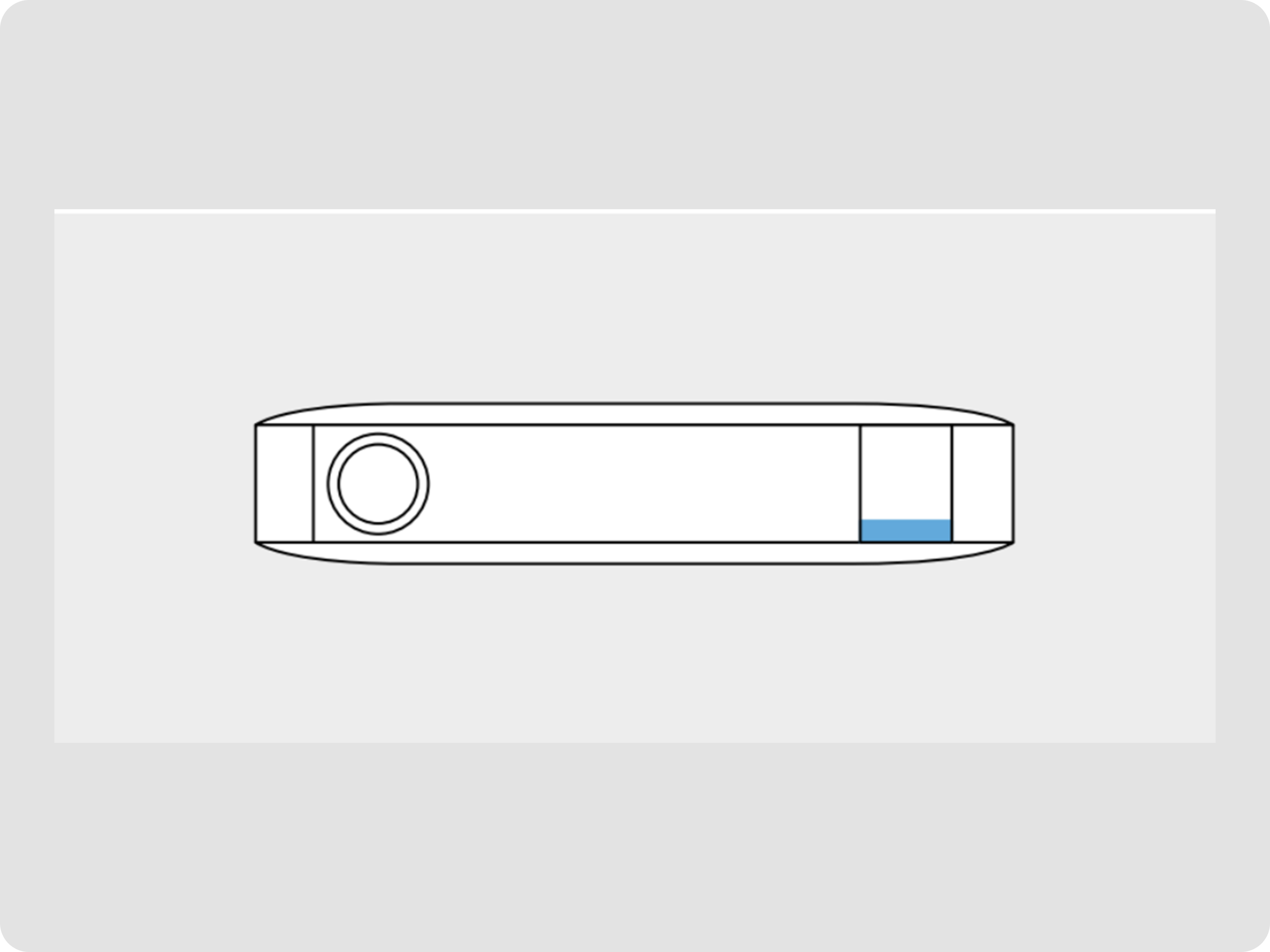

2. Démarrer le moteur du véhicule. Une fois que la LED d'alerte/droite devient bleue, l'AI Dashcam Plus est sous tension et connectée.
