Que contient la boîte ?
- Câble VCBL-Y-1939
- Clip à bride
- Clip à vis
- Clip rond de serrage
- Rondelle
- Écrou avant
- Étiquette indicatrice Type 2
- Attaches de câble
Outils
- Jeu de tournevis
- Clé ajustable
- Jeu de douilles
- Pied-de-biche en plastique
Installation du câble VCBL-Y-1939
- Identifier les extrémités du câble
- Localiser le port de diagnostic du véhicule
- Connecter l'AI Dashcam Plus
- Connecter le câble
- Tester et monter l'AI Dashcam Plus
|
Remarque : Avant de commencer l'installation, assurez-vous des points suivants :
|
Identifier les extrémités du câble
Le câble VCBL-Y-1939 comprend trois extrémités étiquetées :
- P1 : Se connecte à l'adaptateur du véhicule
- P2 : Se connecte au port de diagnostic du véhicule
- P3 : Câble optionnel ; se connecte à la prise du tableau de bord (utilisé dans la configuration en Y pour maintenir l'accès au diagnostic)
Localiser le port de diagnostic du véhicule
Le port de diagnostic J1939 à 9 broches se trouve généralement sous le tableau de bord côté conducteur. Il peut être noir (type 1) ou vert (type 2) avec 9 broches mâles.
| Remarque : Les numéros dans l'image ci-dessus indiquent les emplacements les plus probables du port de diagnostic. |
Connecter l'AI Dashcam Plus
| AVERTISSEMENT : Pour les véhicules pouvant être utilisés dans l'État de Californie, les réglementations peuvent interdire l'installation de toute configuration de câble en Y si cela implique de déplacer le port de diagnostic embarqué. Si le véhicule peut être exploité en Californie, assurez-vous que l'installation ne déplace pas le port de diagnostic. Les clients Motive sont seuls responsables de leur conformité à toutes les lois et réglementations applicables. |
- Connexion directe
- La méthode la plus rapide pour commencer. Branchez directement le câble dans le port de diagnostic.
- Connexion par câble en Y
- Permet de conserver l'accès au port de diagnostic. Idéal pour les installations discrètes.
| Remarque : Si vous choisissez la connexion directe et que vous sautez la configuration du câble en Y, passez directement à l'étape 8. |

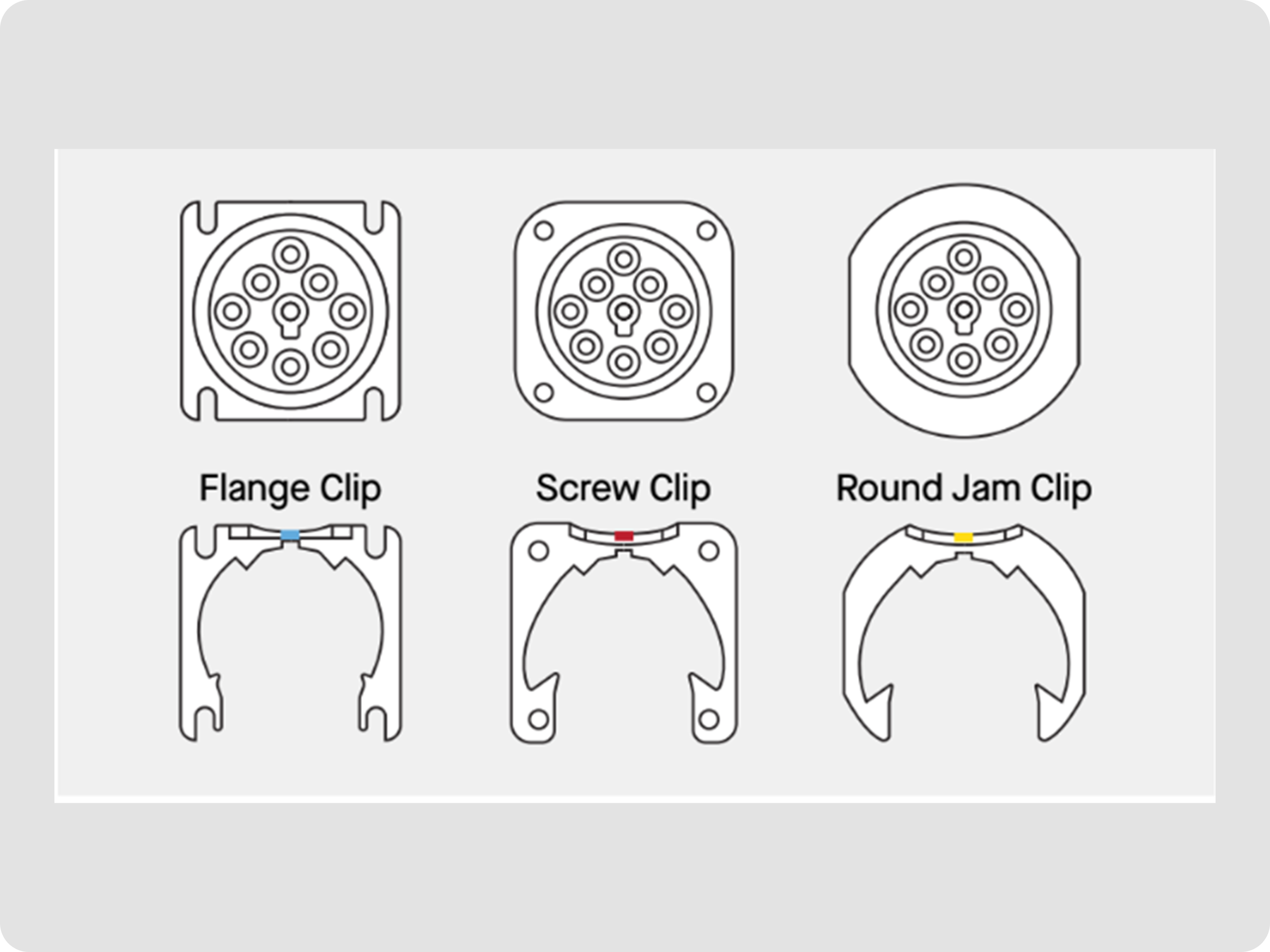

- Choisissez le clip de montage qui correspond au connecteur existant du véhicule.
| Clip bleu (bride) | Pour ports à support carré |
| Clip rouge (montage par vis) | Pour camions Navistar/International |
| Clip jaune (montage par serrage) | Pour ports à écrou hexagonal (camions plus anciens/plus gros) |

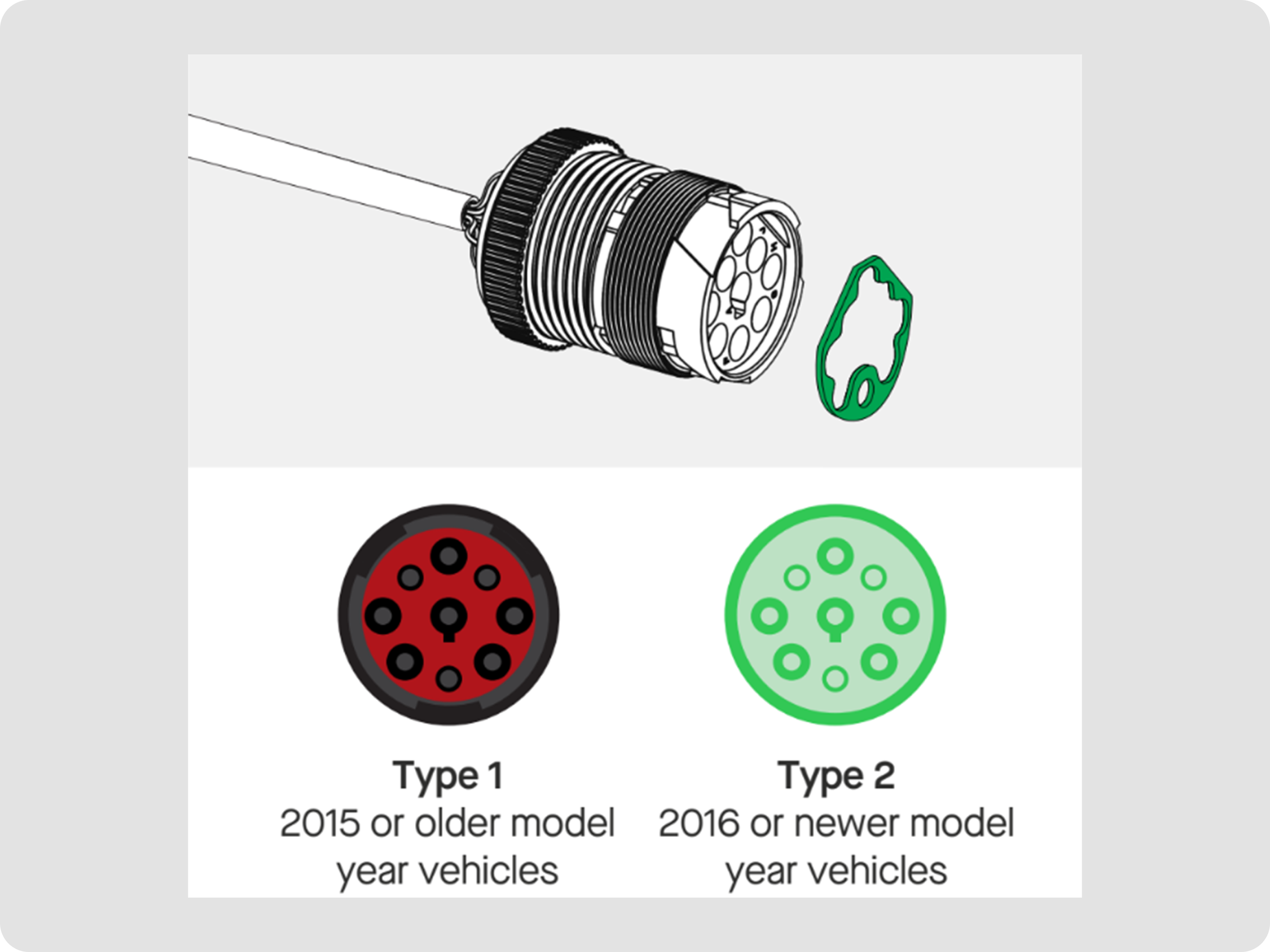

- Si le véhicule est un modèle de l'année 2016 ou plus récent et utilise un connecteur Type 2 (broche verte), appliquez l'étiquette indicatrice verte Type 2 à l'extrémité P3 du câble.
- Si le véhicule est un modèle de l'année 2015 ou plus ancien avec un connecteur Type 1 (broche noire), n'appliquez aucune étiquette.

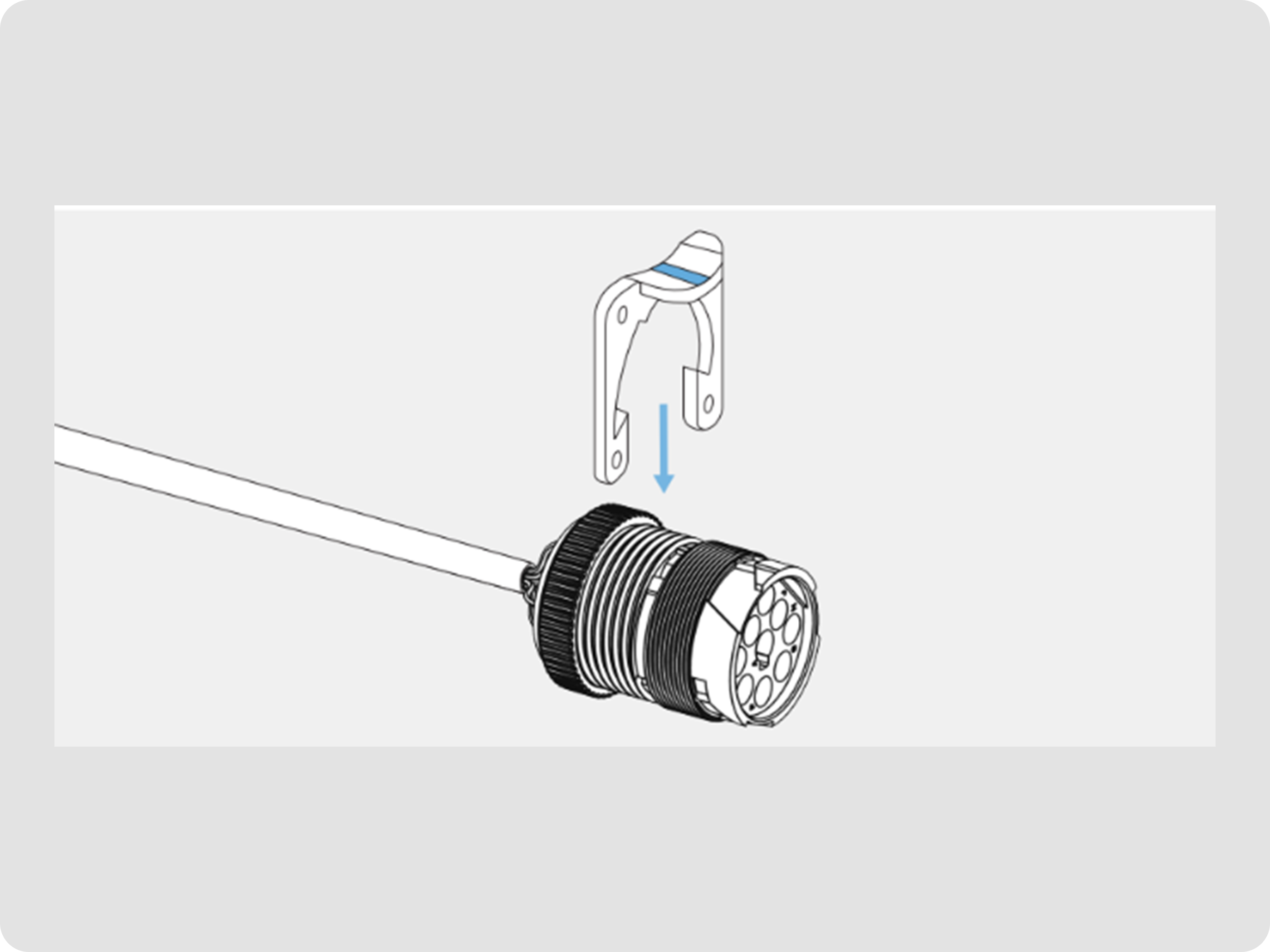

- Fixez le clip de montage approprié au connecteur (P3), en alignant la ligne colorée avec la ligne blanche sur le connecteur.

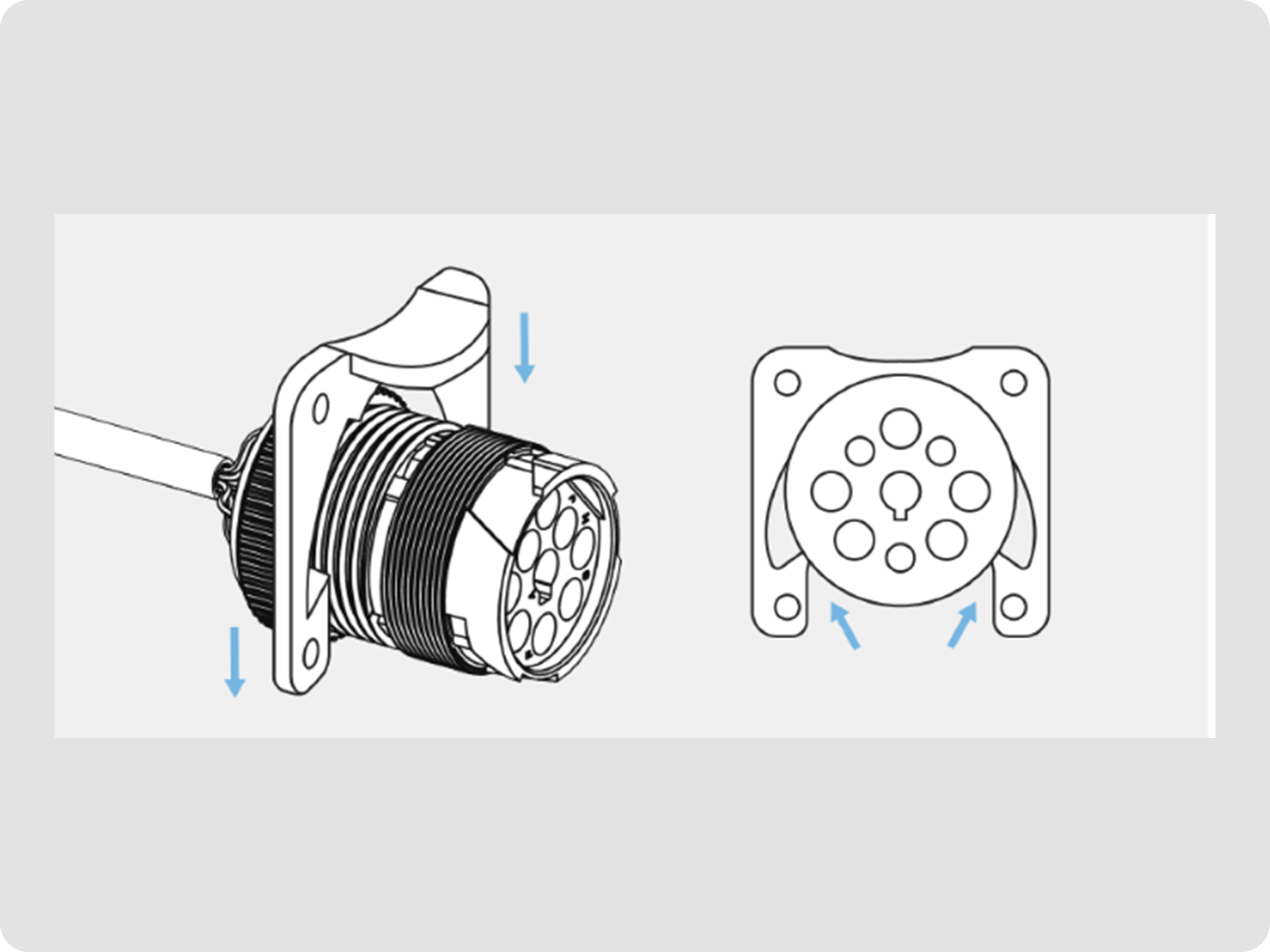

- Exercez une pression vers l'intérieur sur les onglets gauche et droit jusqu'à ce que le clip soit complètement en place. Assurez-vous que les dents de verrouillage sont engagées aux positions indiquées par les flèches vers le haut.

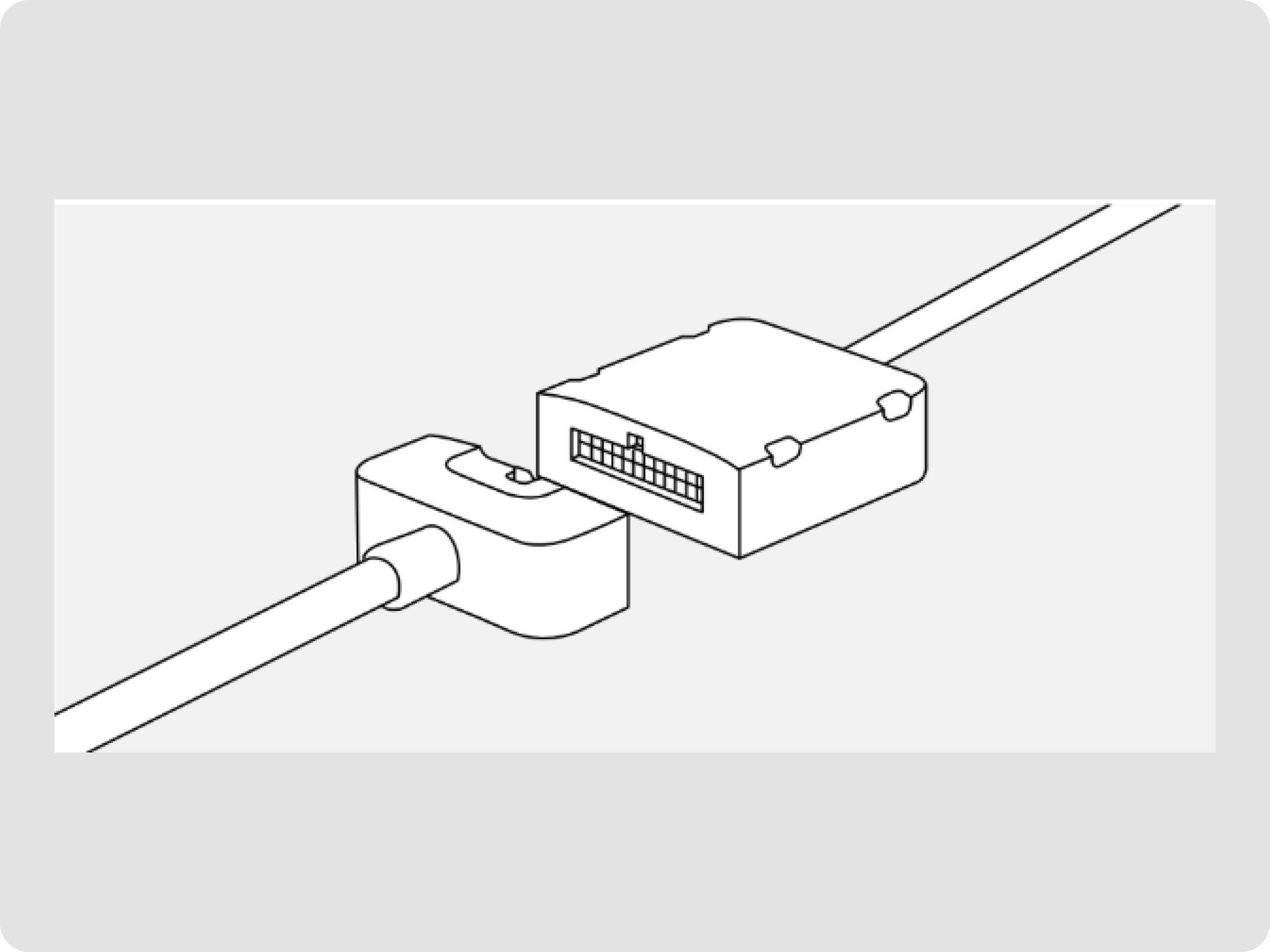

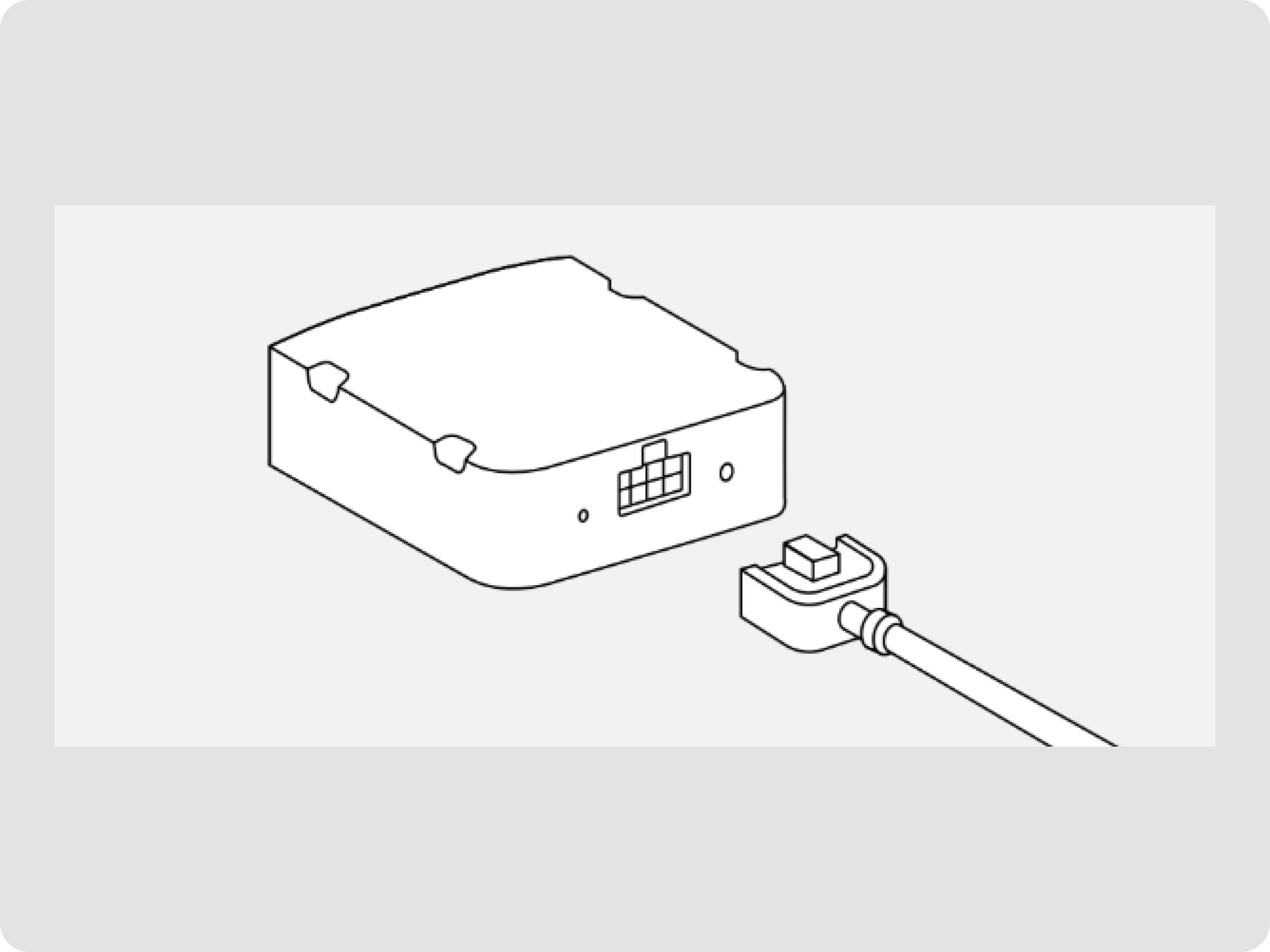

- Branchez le câble de l'AI Dashcam Plus dans l'adaptateur du véhicule.
- Branchez l'adaptateur du véhicule à une extrémité du câble en Y (P1).
Connecter le câble
Connexion directe du câble
Utilisez cette méthode si vous connectez le câble directement au port de diagnostic du véhicule ou si vous opérez dans l'État de Californie.
- Branchez l'extrémité P2 (extrémité mâle du câble Motive) directement dans le port de diagnostic du véhicule.
- N'utilisez pas l'extrémité P3 pour ce type d'installation.

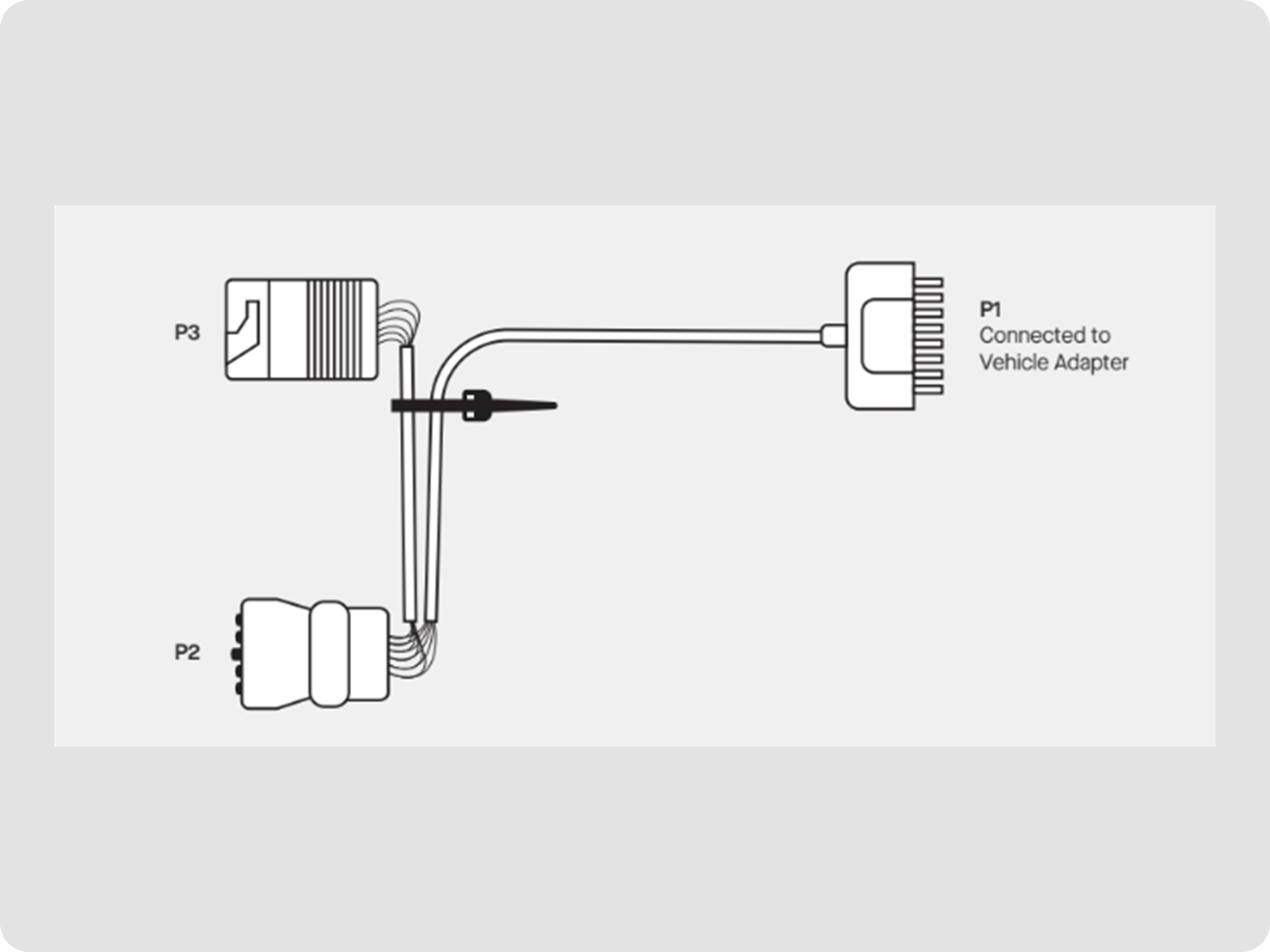

- Utilisez une attache de câble pour fixer l'extrémité P3 inutilisée (connecteur de diagnostic de rechange) au câble principal.
- Placez l'attache près du connecteur de diagnostic de rechange pour assurer une fixation sécurisée.
- Branchez l'extrémité P1 du câble dans l'adaptateur du véhicule. Votre connexion est maintenant complète pour la configuration par câble direct.
| Remarque : Le port de diagnostic OEM n'est pas disponible lorsque le câble est branché. |
Connexion par câble en Y
Utilisez cette méthode si vous souhaitez conserver l'accès au port de diagnostic du véhicule ou préférez une installation discrète.

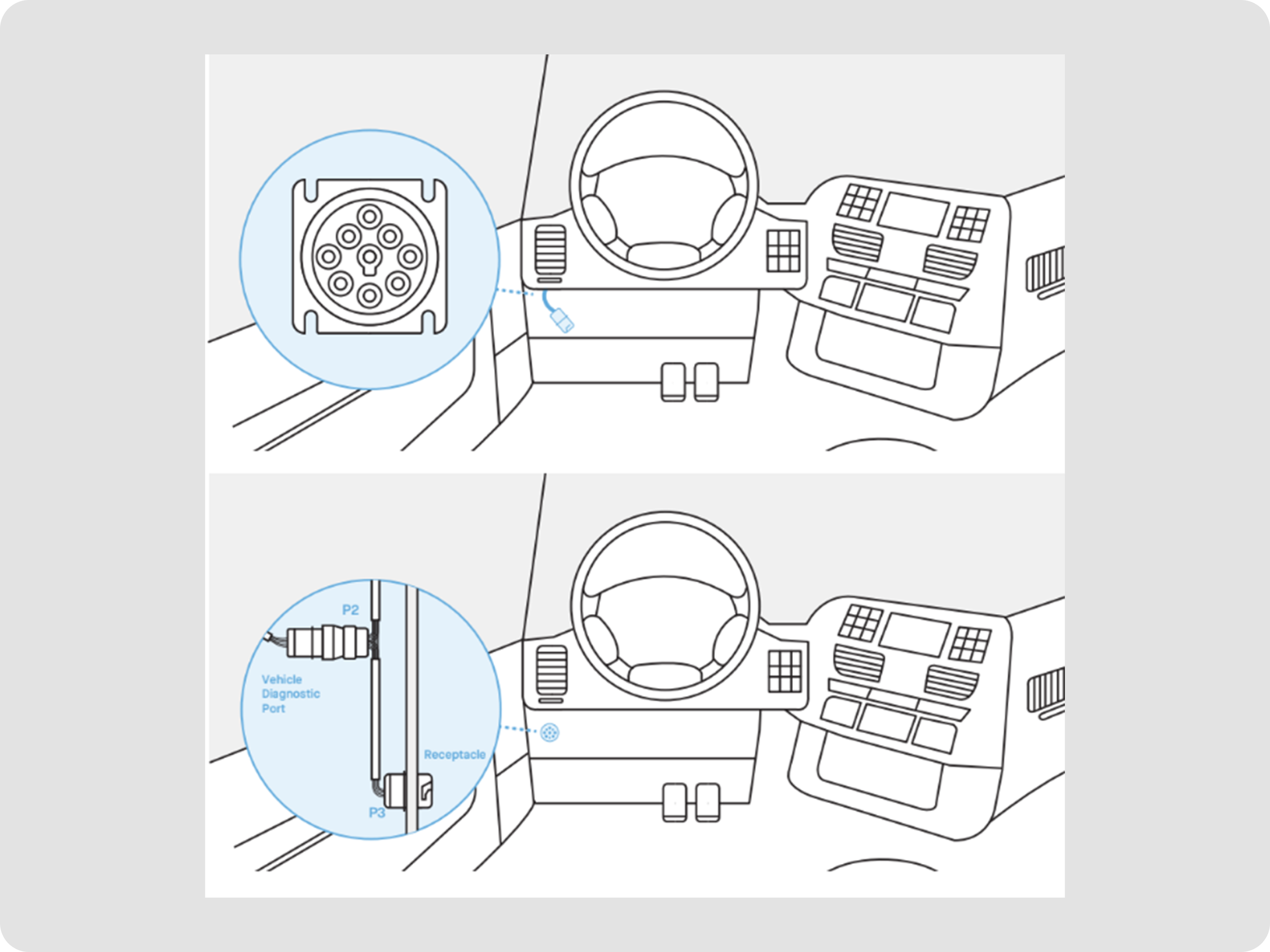

- Retirez le port de diagnostic OEM de sa prise dans le tableau de bord.
- Branchez l'extrémité P2 (mâle du câble Motive) dans le port de diagnostic OEM retiré.
- Installez et fixez l'extrémité P3 (femelle du câble Motive) dans la prise d'origine du tableau de bord à l'aide du clip de montage approprié.
| Remarque : Les diagnostics du véhicule restent accessibles via le port supplémentaire sur le câble VCBL-Y-1939 (P3). |
Tester et monter l'AI Dashcam Plus
- Référez-vous au Guide d'installation de l'AI Dashcam Plus pour les instructions sur le test et le montage de l'appareil sur le pare-brise du véhicule ou sur le côté gauche du rétroviseur. Une fois monté, l'installation finale devrait ressembler à l'exemple montré dans le guide original.

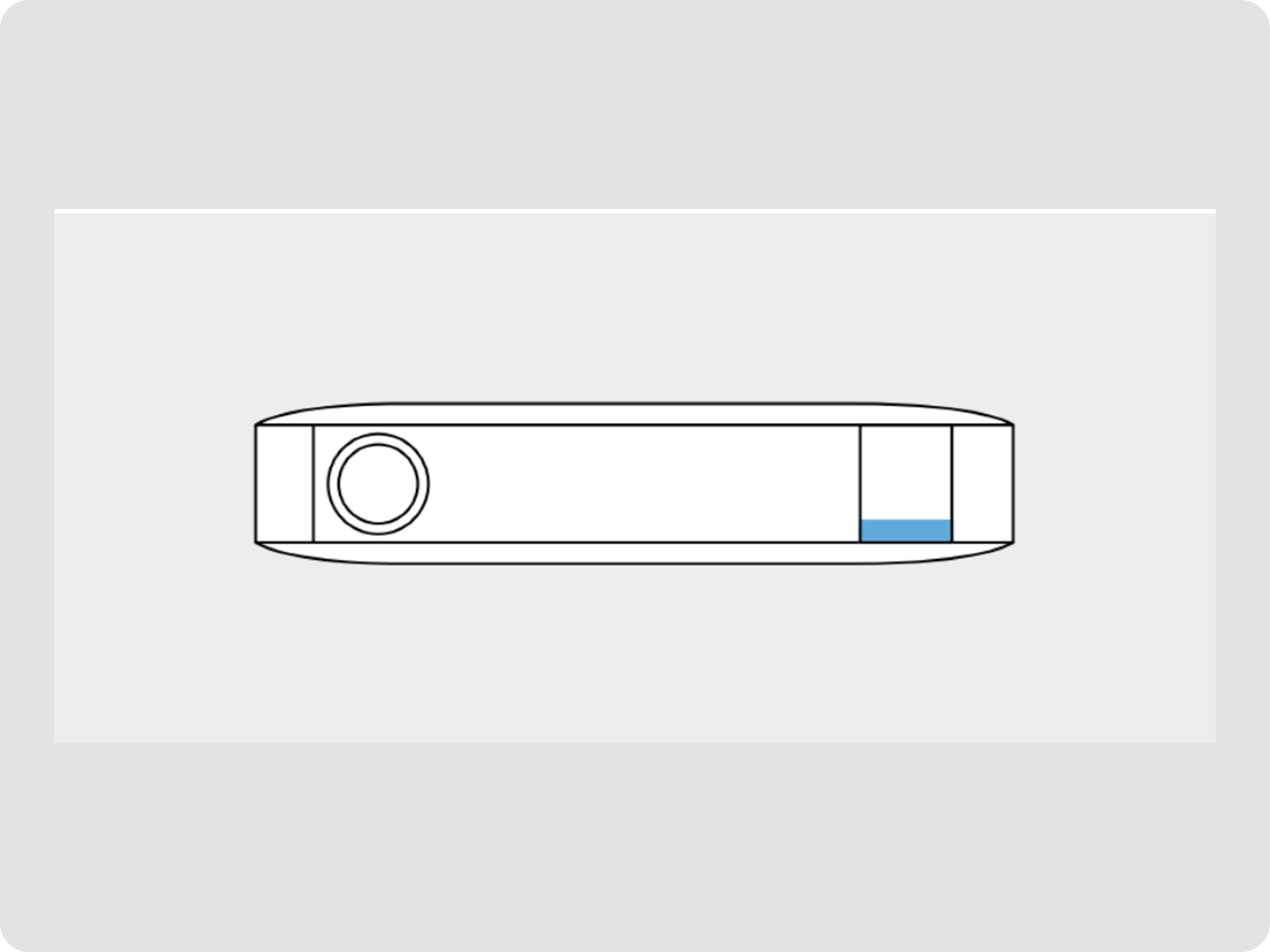

- Démarrez le moteur du véhicule. Une fois que la LED d'alerte/droite devient bleue, l'AI Dashcam Plus est sous tension et connectée !
