Câble VCBL-D- MACK : Guide d'installation de l'AI Dashcam Plus pour Mack 2013-2018

Que contient la boîte ?

  • Câble VCBL-D-MACK
  • Attaches de câble

Outils

  • Spudger en plastique / outil de levier
  • Jeu de douilles
  • Tournevis
  • Embouts Torx
  • Tout ce qui peut couper les attaches de câble en excès

Installation du câble VCBL-D- VOLMC

Note : Avant de commencer l'installation, assurez-vous de ce qui suit :

  • Le frein de stationnement est engagé.
  • Le moteur est éteint.
  • L'interrupteur principal d'alimentation (si disponible) est éteint.

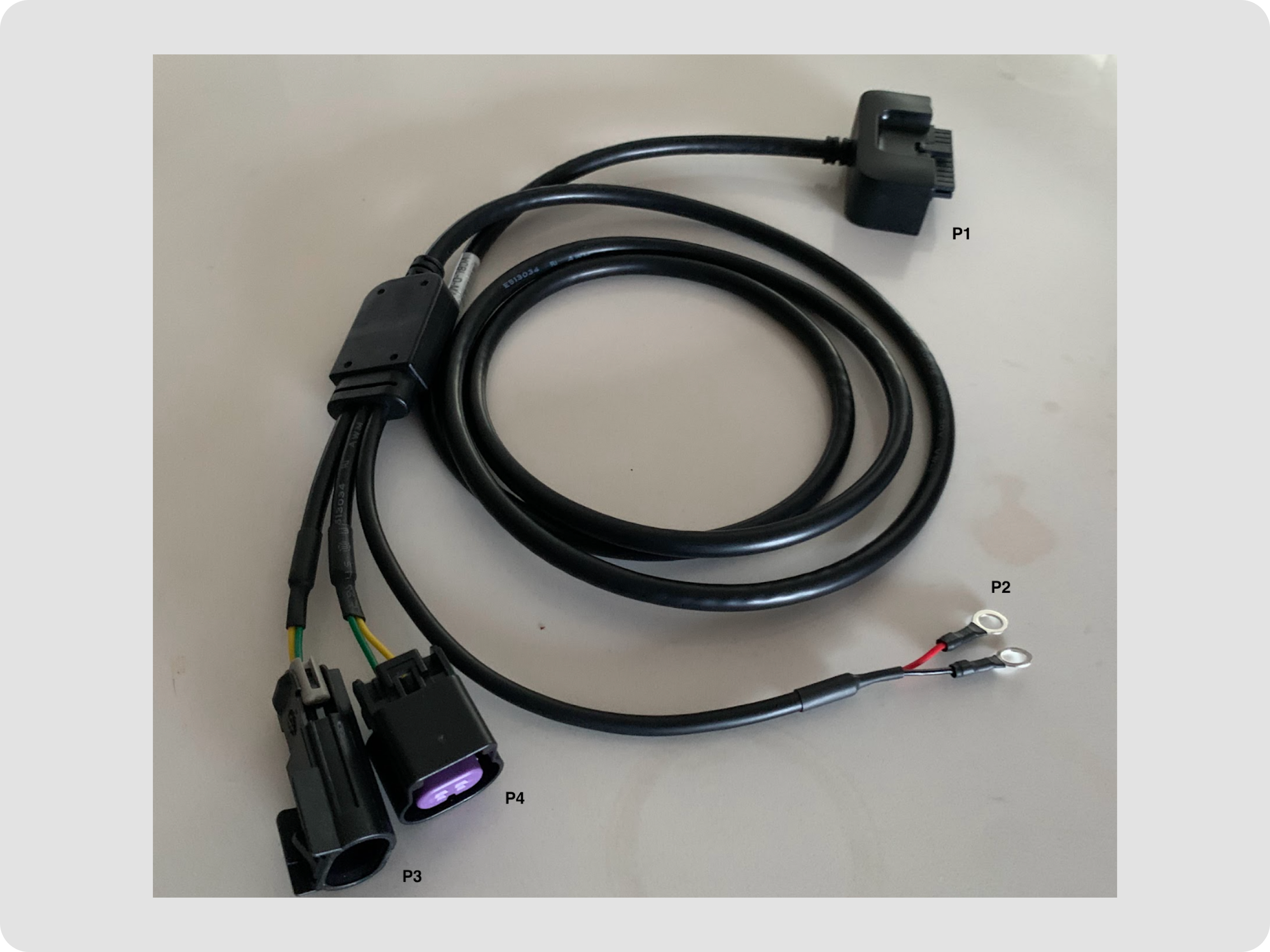

Identifier les extrémités du câble

1. Le câble VCBL-Y-MACK comprend quatre extrémités étiquetées :

  • P1 : Se connecte à l'adaptateur du véhicule
  • P2 : Cosse à anneau qui se connecte à l'alimentation et à la masse du véhicule
  • P3 : L'extrémité femelle du câble qui est connectée à la résistance de terminaison
  • P4 : L'extrémité mâle du câble qui se connecte au connecteur de bus J1939 dans le véhicule

desktop-full - 2026-01-06T135426.760.png

Retirer les panneaux et connecter les câbles

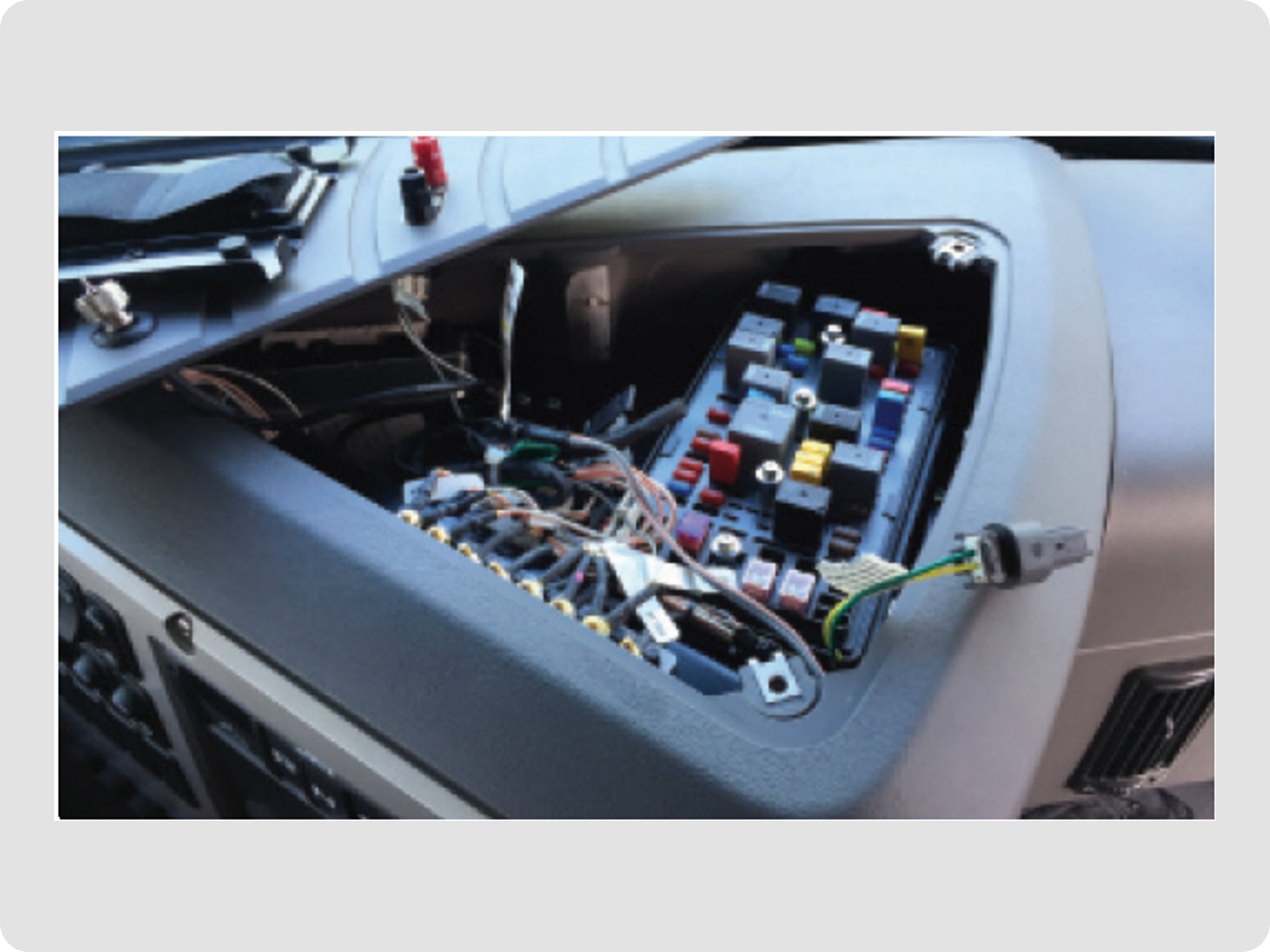

  • Retrait des panneaux

    • Retirez le panneau d'accès situé au centre supérieur du tableau de bord, du côté droit du volant. Certains véhicules peuvent nécessiter un tournevis.

desktop-full - 2026-01-06T135453.759.png

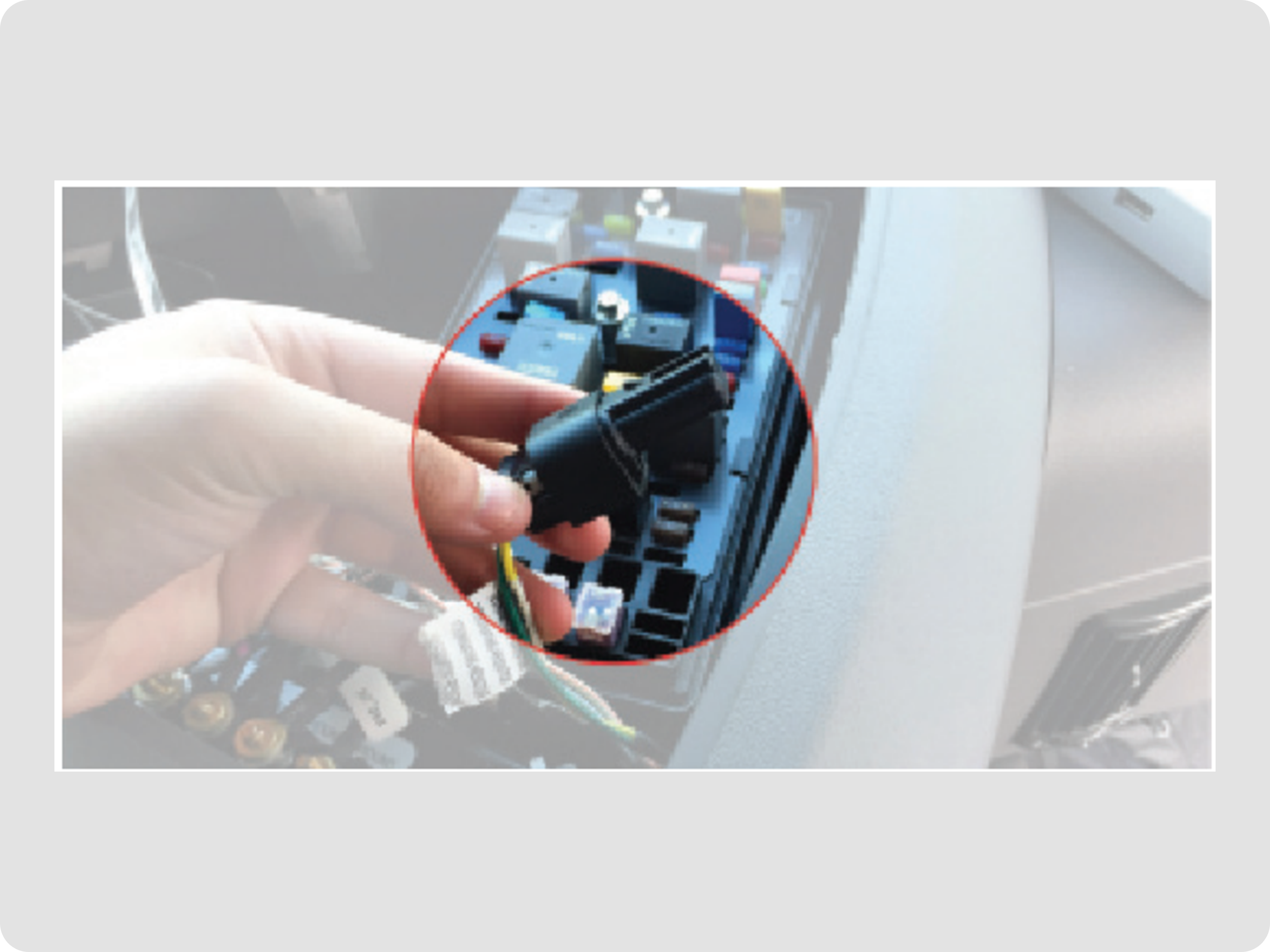

  • Retrait de la résistance de terminaison

    • Détachez la résistance de terminaison du connecteur de bus J1939. Le connecteur de bus J1939 peut généralement être trouvé en suivant la paire de fils torsadés verts et jaunes dans le panneau d'accès. Ne jetez pas cette résistance.

desktop-full - 2026-01-06T135526.478.png

  • Connexion des câbles

    • Fixez l'extrémité mâle du câble Motive (P4) à l'extrémité femelle du connecteur de bus J1939 du camion (là où la résistance de terminaison était précédemment attachée).

desktop-full - 2026-01-06T135555.364.png

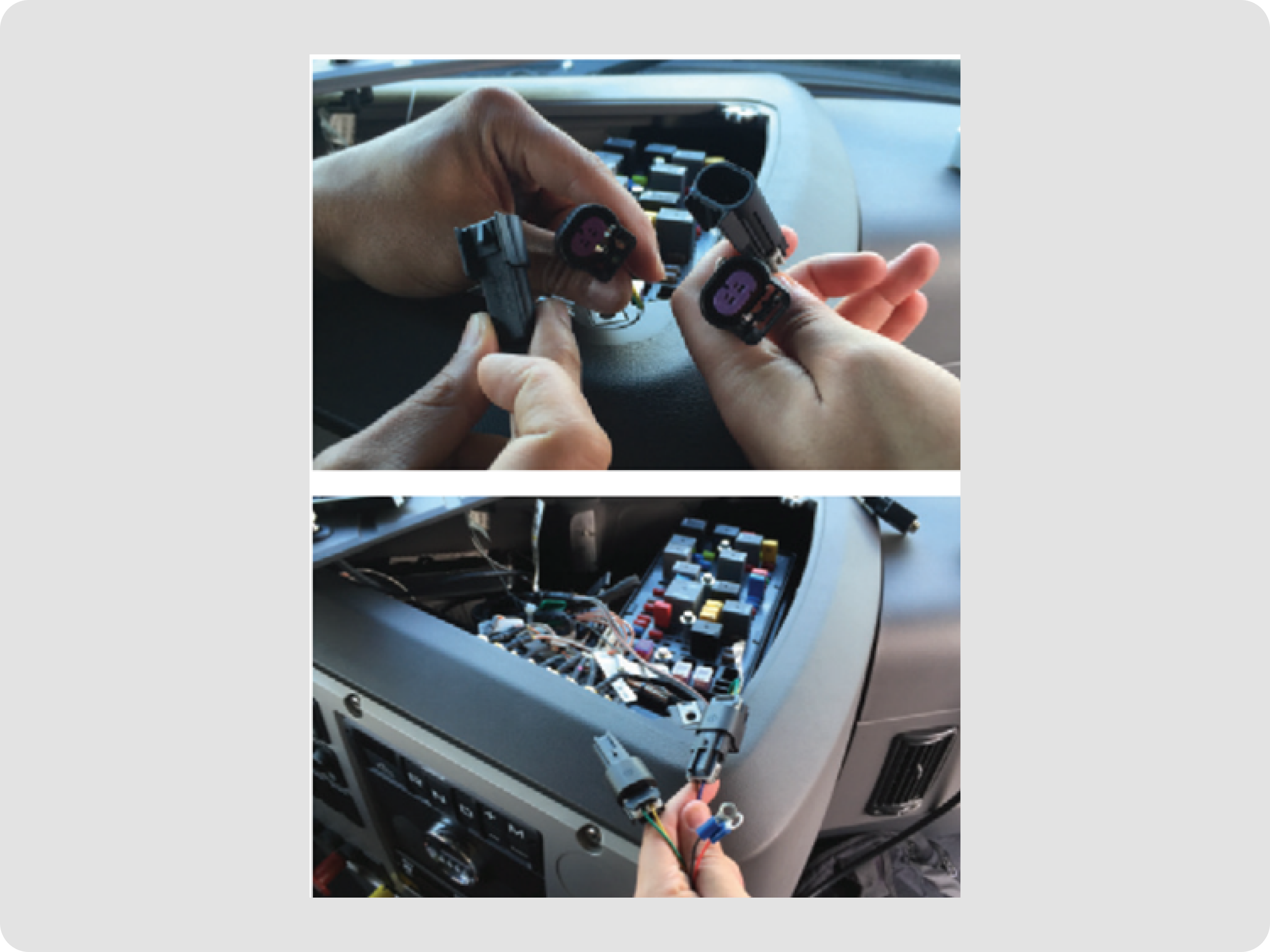

  • Finalisation de la connexion

    • Fixez la résistance de terminaison à l'extrémité femelle du câble Motive (P3) pour fermer le circuit.

desktop-full - 2026-01-06T135705.940.png

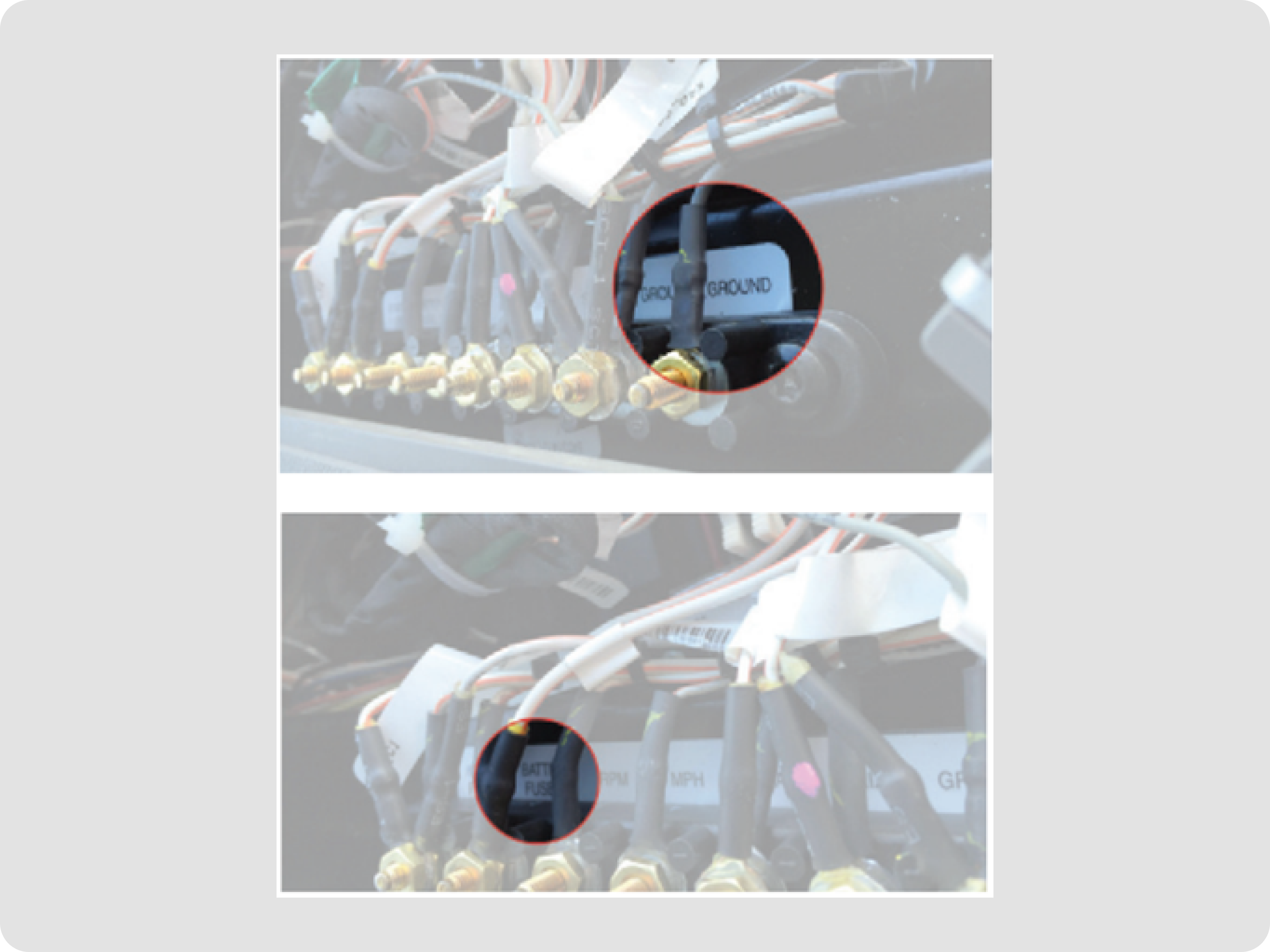

  • Connexion à l'alimentation

    • Plusieurs broches d'alimentation/masse dépassent du camion à l'intérieur du panneau d'accès. Les cosses à anneau du câble Motive s'adaptent sur deux de ces broches, qui devraient être étiquetées ou codées par couleur
    • La cosse à anneau rouge (P2) doit être attachée à la broche « Power » (alimentation), et la cosse à anneau noire (P2)  doit être attachée à la broche « Ground » (masse). La broche « Power » peut aussi être étiquetée « Battery » (batterie) ou « Battery Fuse » (fusible de batterie). N'attachez pas la cosse à anneau rouge à la broche étiquetée « Ignition » (allumage).
    • Fixez le câblage avec des attaches de câble, puis remettez les panneaux en place.

desktop-full - 2026-01-06T135732.316.png

Note : Selon le véhicule, il peut être nécessaire de modifier les panneaux pour faire passer le câble jusqu'en haut du tableau de bord. Si les panneaux ne peuvent pas être modifiés, montez alors l'adaptateur de véhicule

à l'intérieur du panneau. Lorsqu'il est monté à l'intérieur du panneau, assurez-vous que le câble n'est pas pincé, car cela endommagerait le câble.

Connecter l'AI Dashcam Plus

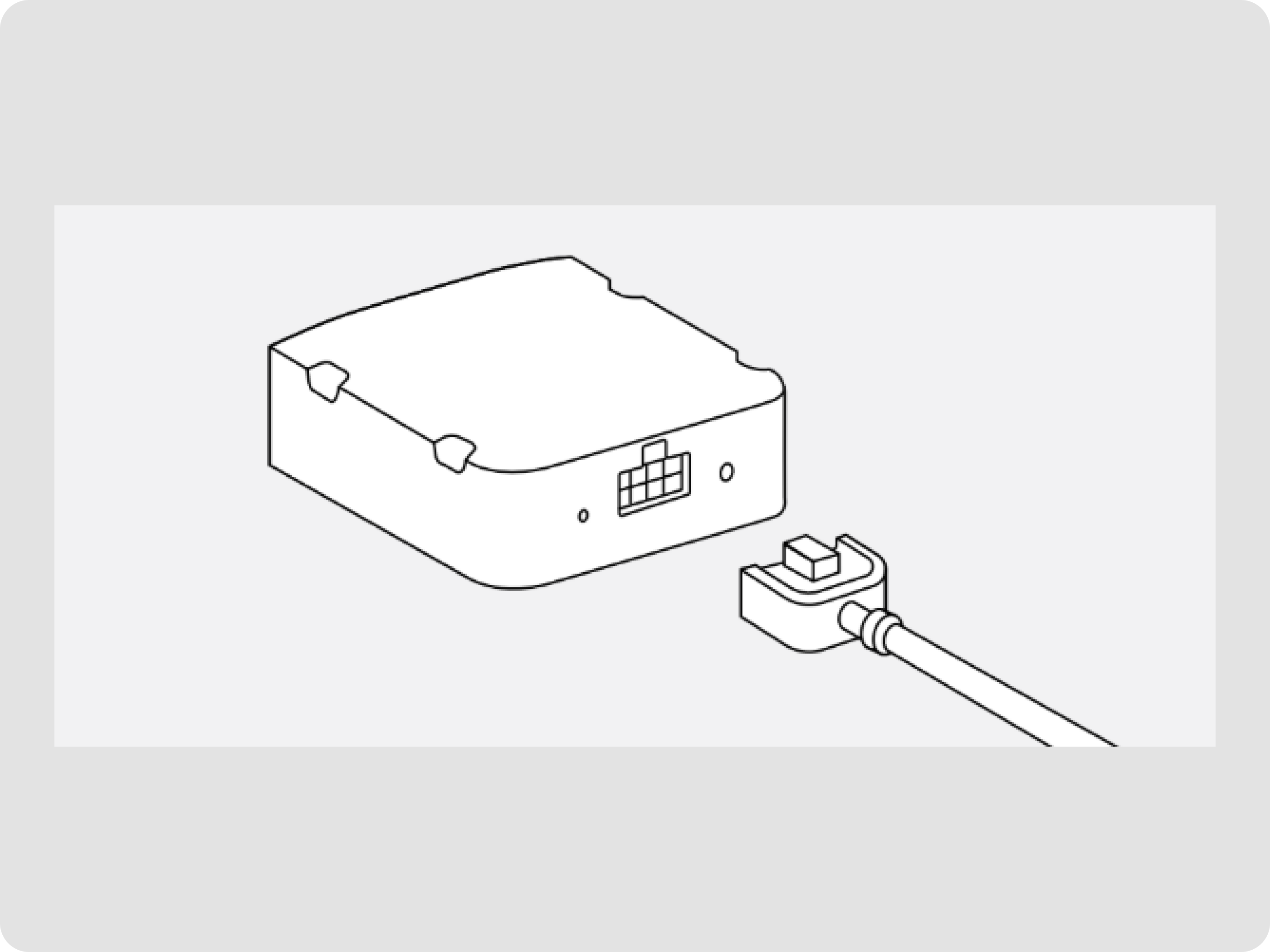

  1. Branchez le câble de l'AI Dashcam Plus à l'adaptateur du véhicule.

desktop-full - 2026-01-06T140259.606.png

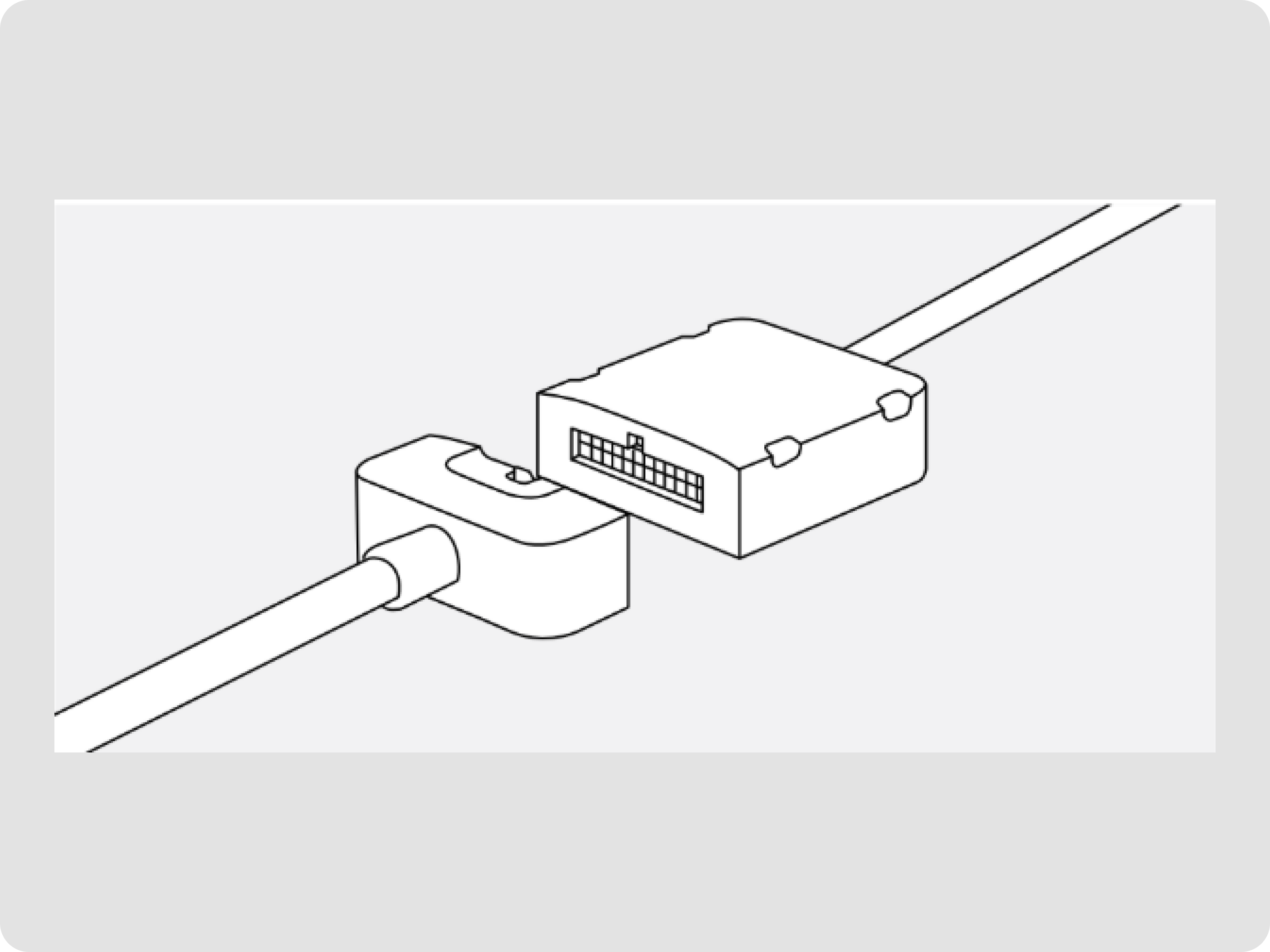

  1. Branchez l'adaptateur du véhicule à une extrémité du câble en Y (P1).

desktop-full - 2026-01-06T140340.252.png

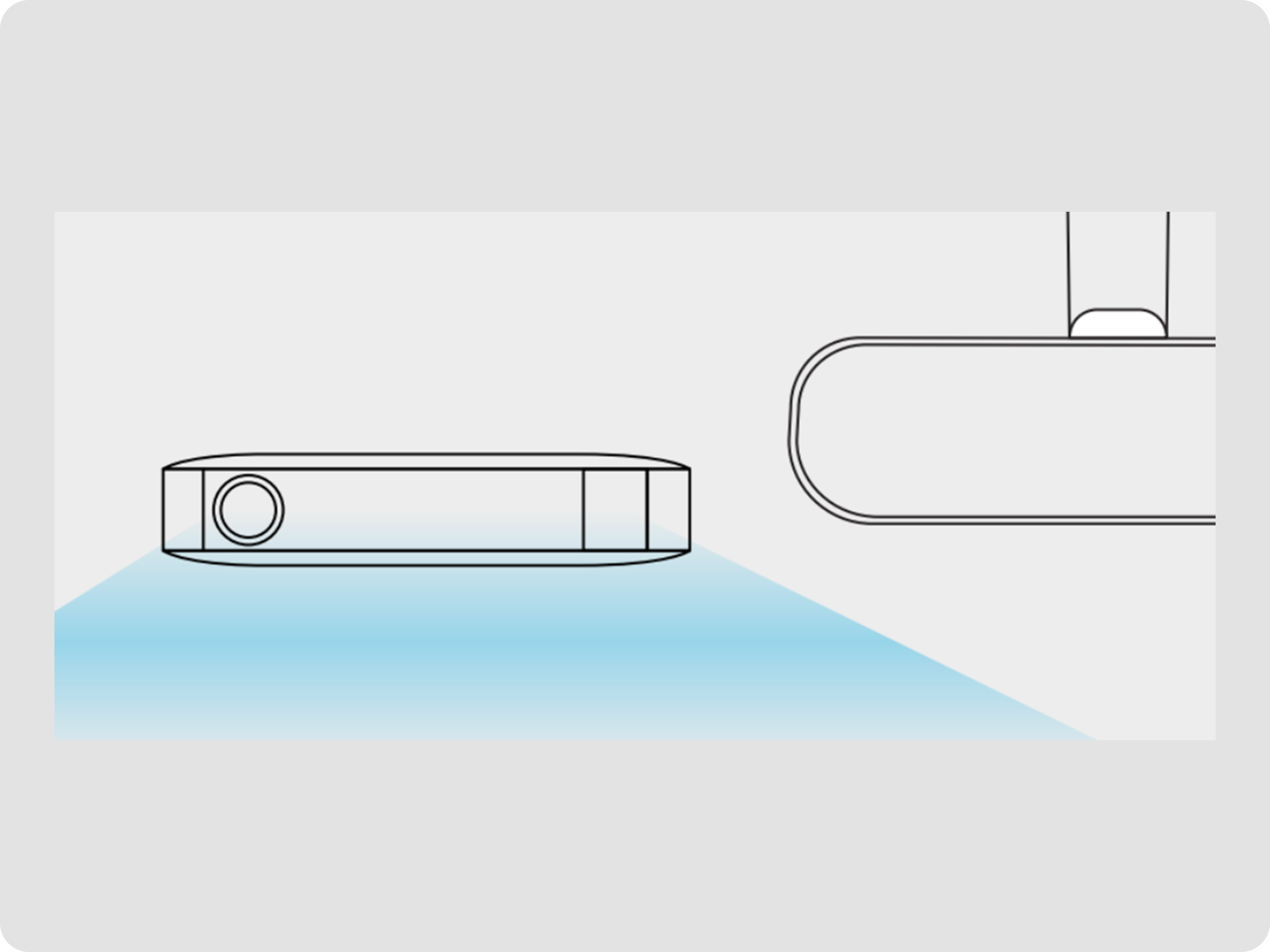

Tester et monter l'AI Dashcam Plus

  1. Reportez-vous au Guide d'installation de l'AI Dashcam Plus pour les instructions sur le test et le montage de l'appareil sur le pare-brise du véhicule ou sur le côté gauche du rétroviseur. Une fois monté, l'installation finale devrait ressembler à l'exemple montré dans le guide original.

desktop-full - 2026-01-06T140410.298.png

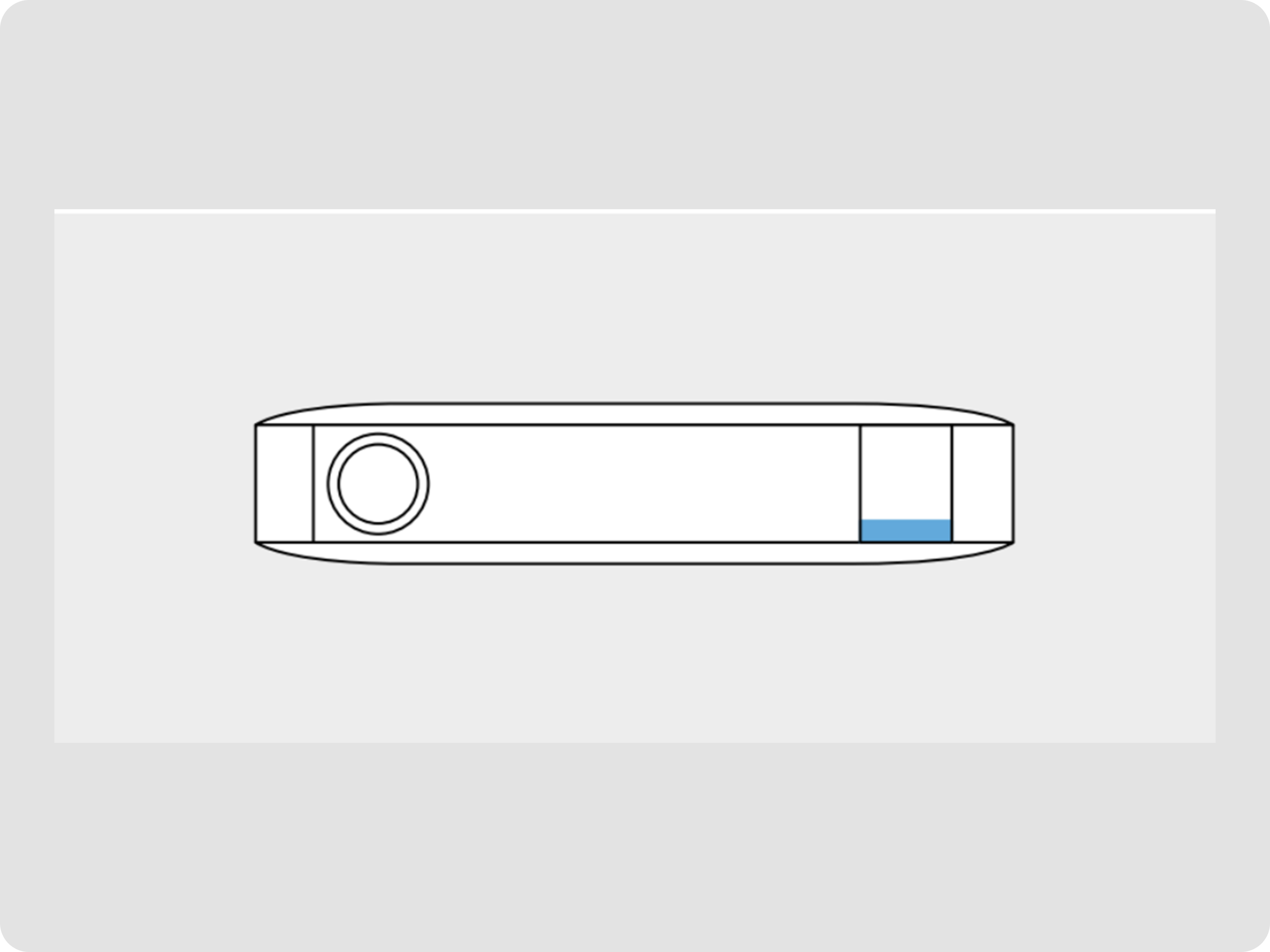

  1. Démarrez le moteur du véhicule. Une fois que la LED d'alerte/droite devient bleue, l'AI Dashcam Plus est allumée et connectée.

desktop-full - 2026-01-06T140438.823.png
