Comenzando con AI Dashcam Plus

Instalación AI Dashcam Plus

Qué hay en la caja

• DC63-NA.01 (frontal hacia la carretera) o DC64-NA.01 (doble cámara)
• Toallitas con alcohol
• Abrazaderas y sujetadores para cables
• Adaptador de interfaz del vehículo
• Llave en L (llave Allen)
• Llave para reinicio de orificio de alfiler

Instalación de AI Dashcam Plus en la aplicación Fleet

• Instalación mediante escaneo
  • Ingresar VIN manualmente
    • Agregar un vehículo nuevo
  • Seleccionar VIN de la lista
  • Seleccionar AIDC+ de la lista
• Instalación física
  • Seleccione el cable requerido
  • Conecte el AIDC+
  • Conecte el AIDC+ al adaptador del vehículo
  • Seleccione un lugar para montar
  • Pruebe el lugar de montaje
  • Monte el AIDC+
  • Advertencias de batería y seguridad

Instalación mediante escaneo

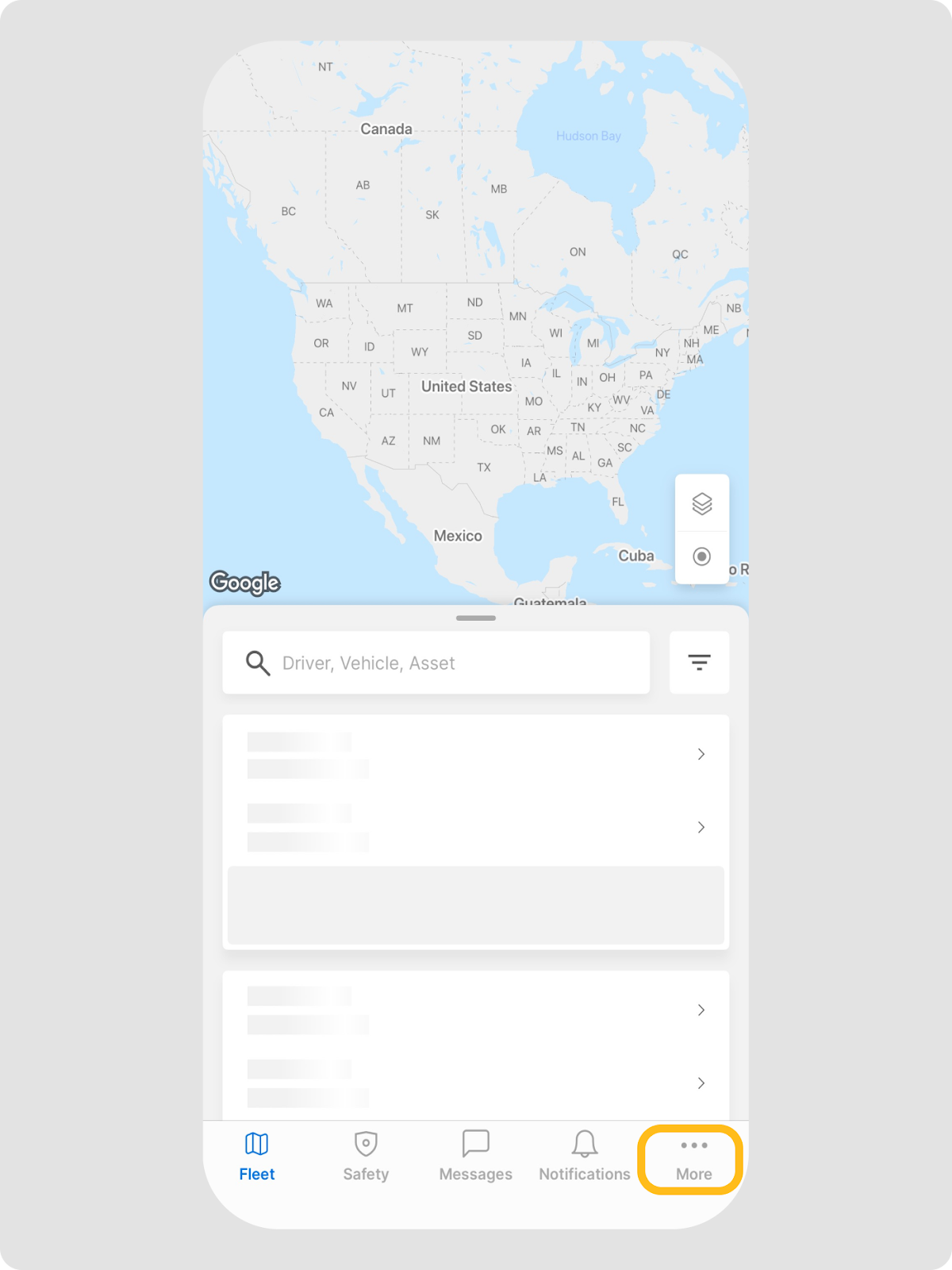

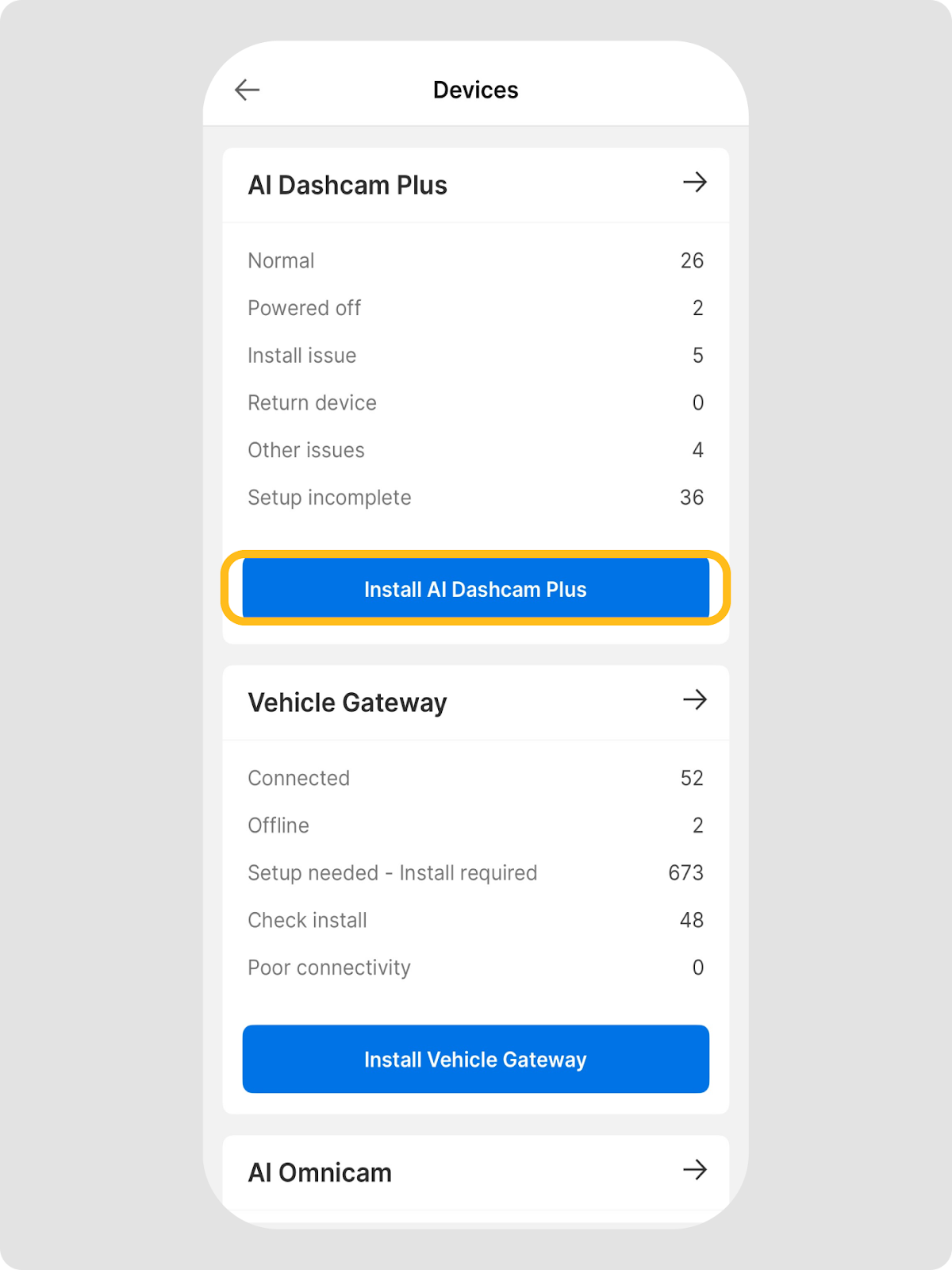

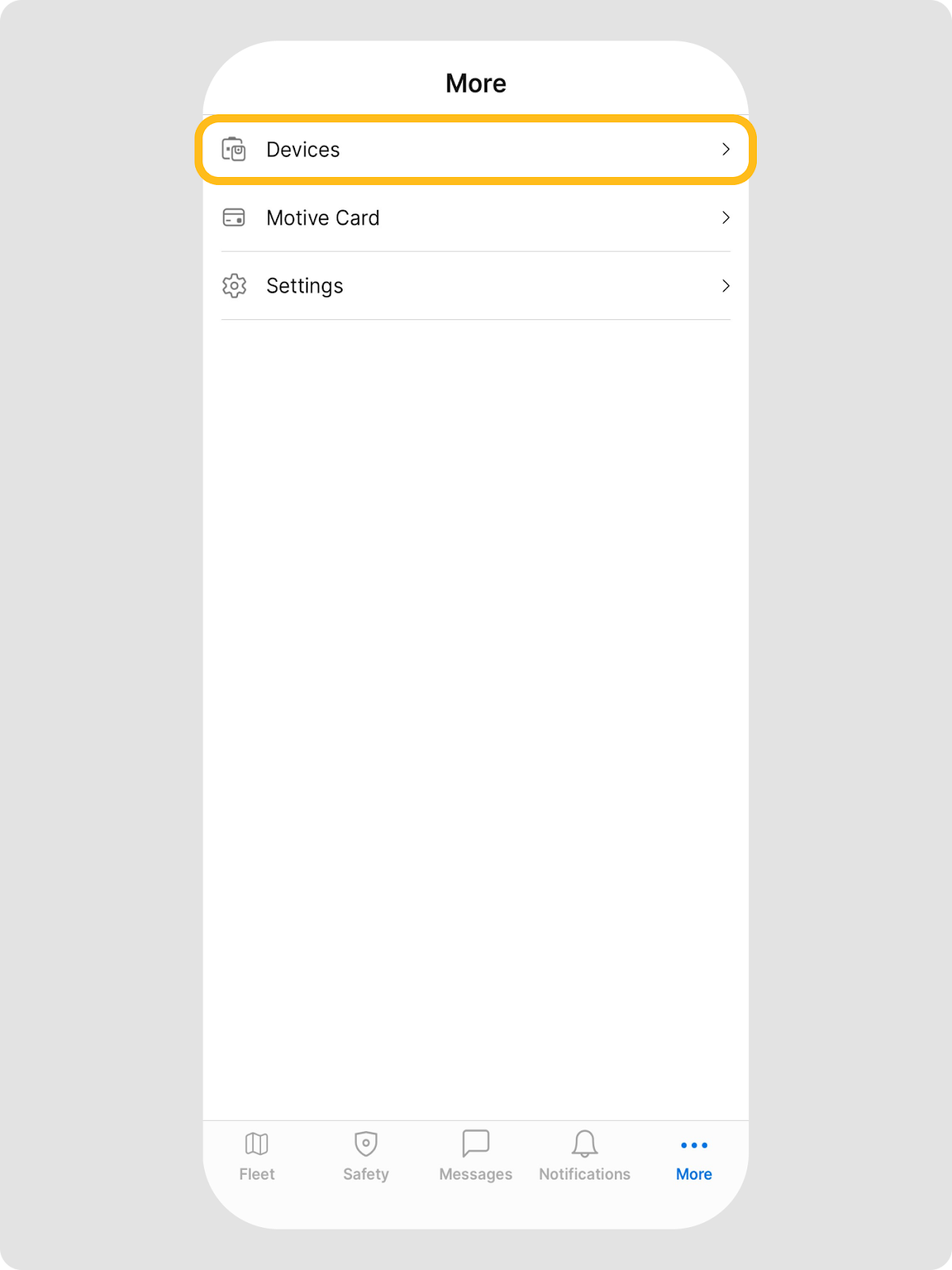

1. Inicie sesión en la aplicación Fleet y toque Más > Dispositivos > Instalar AI Dashcam Plus.

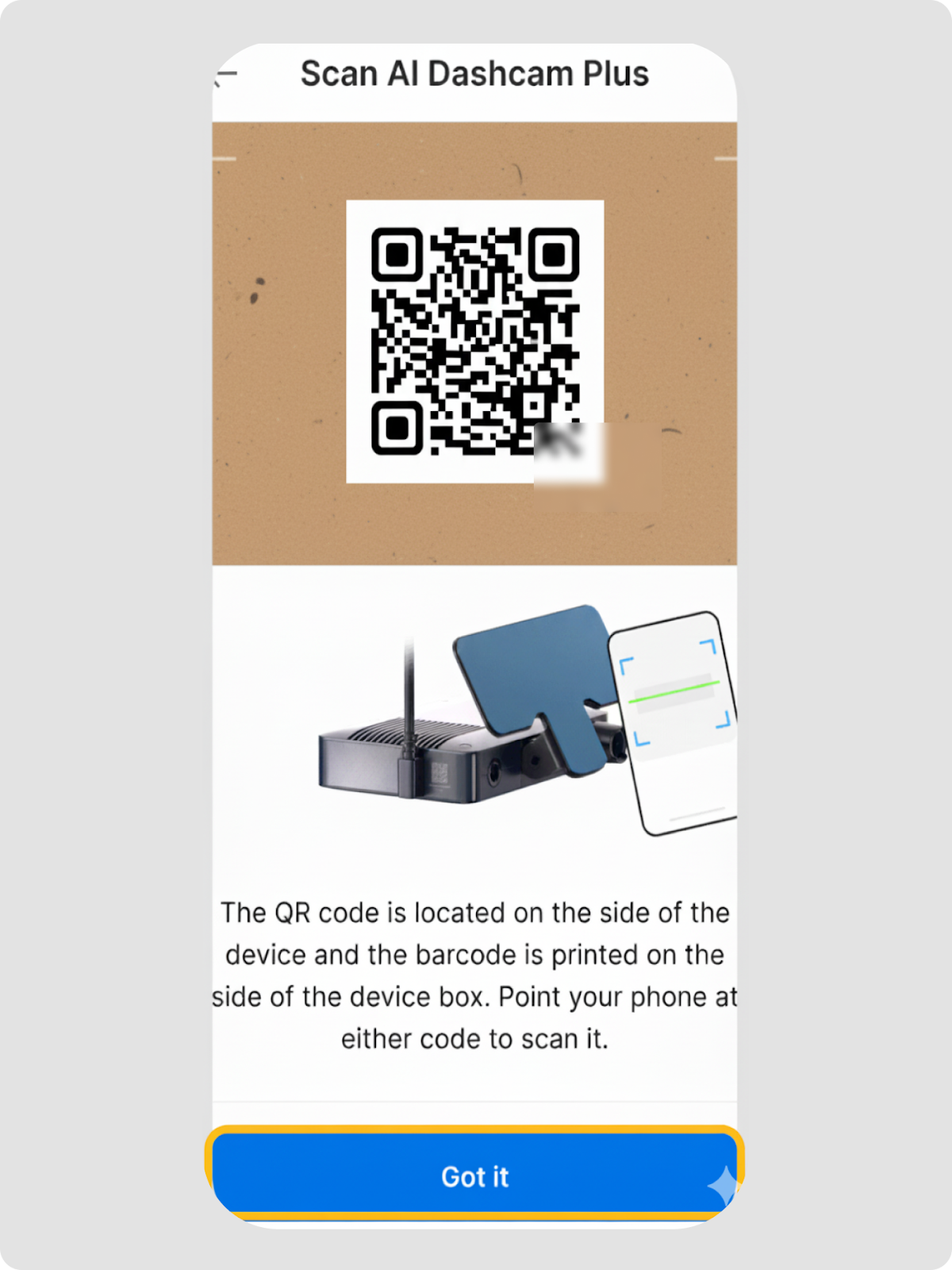

2. En la pantalla de escaneo, toque Entendido para comenzar a escanear el código QR de AI Dashcam Plus.

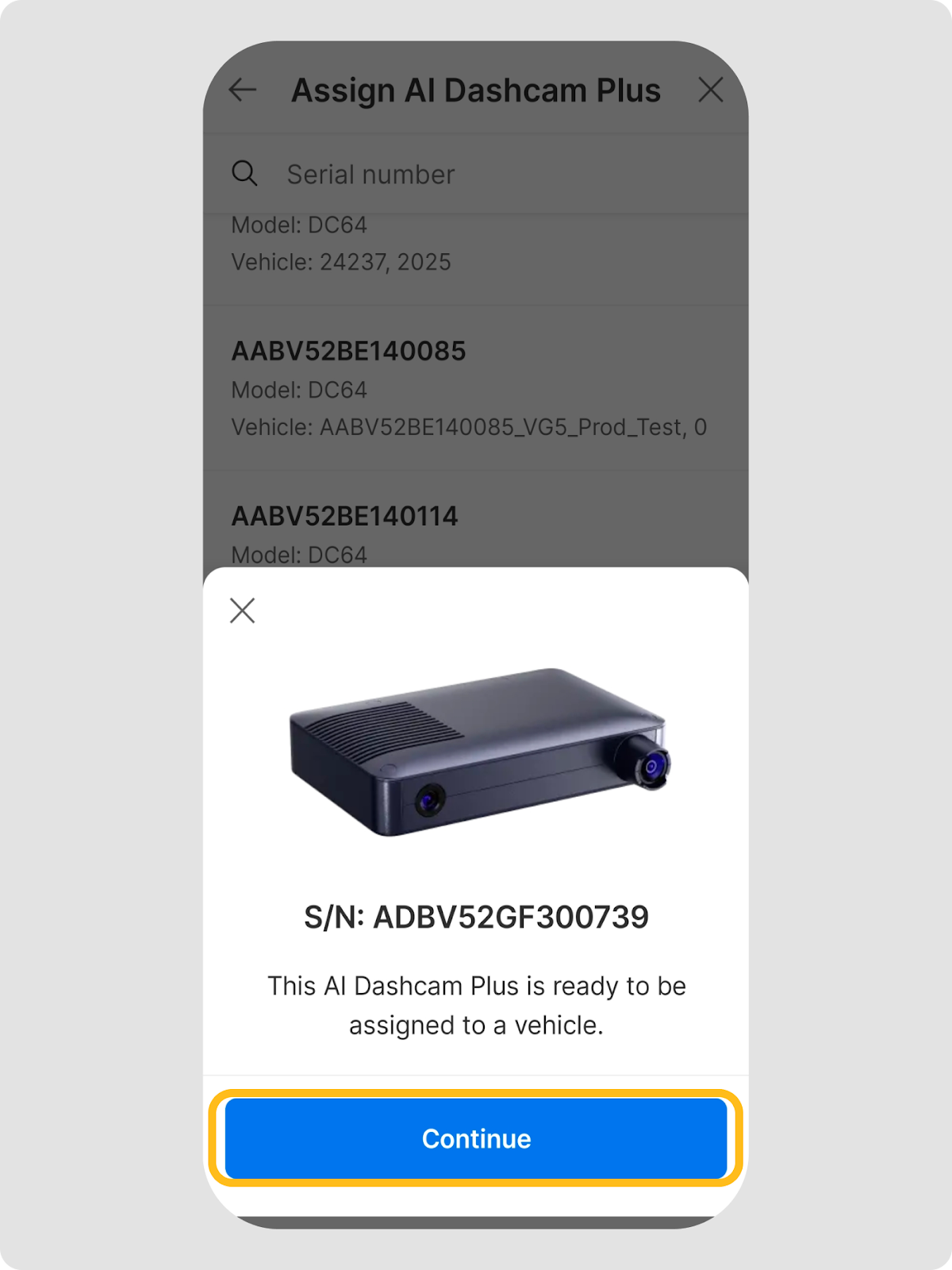

3. Una vez escaneado, toque Continuar.

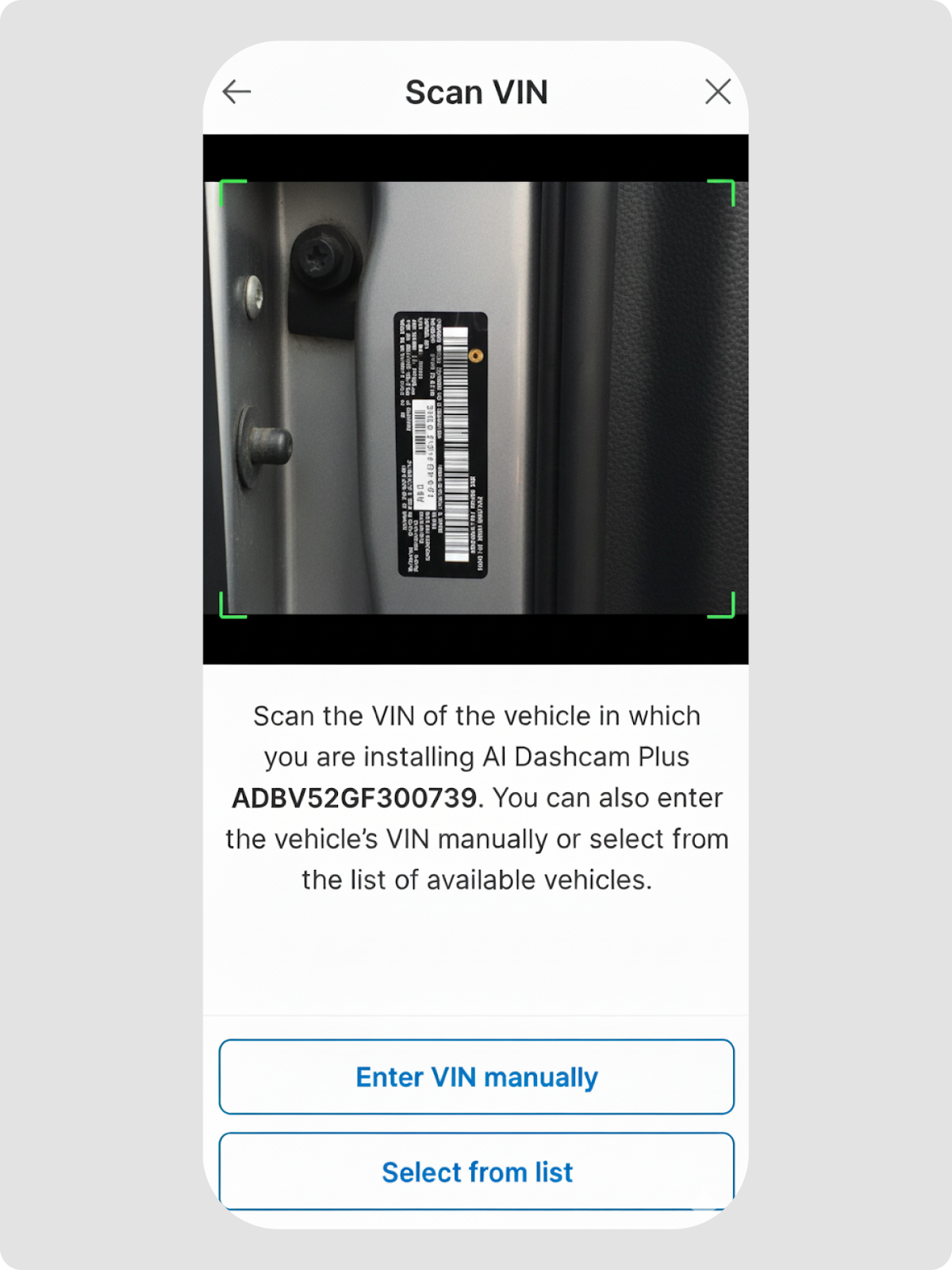

4. Escanear VIN.



5. Toque Continuar.

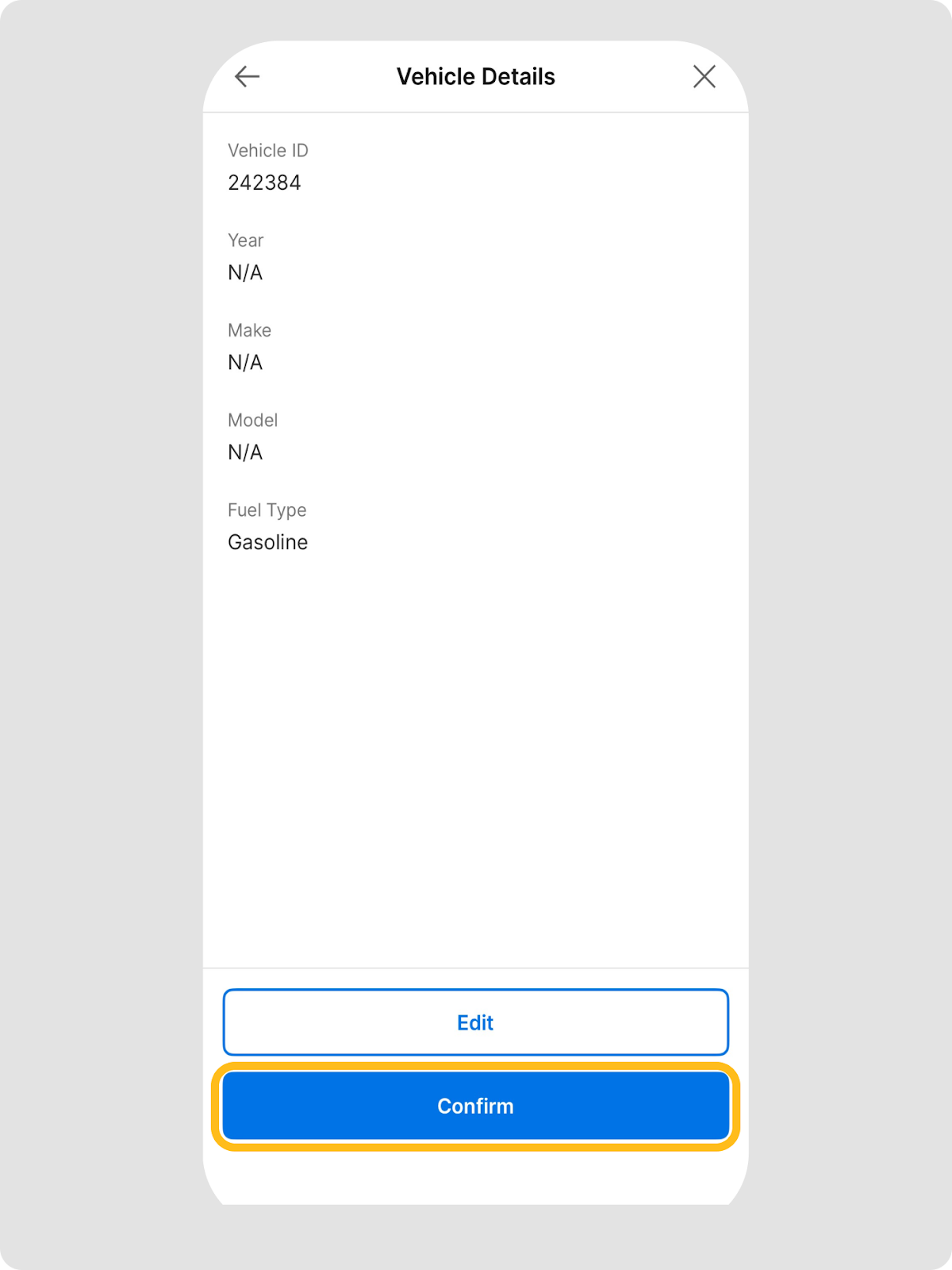

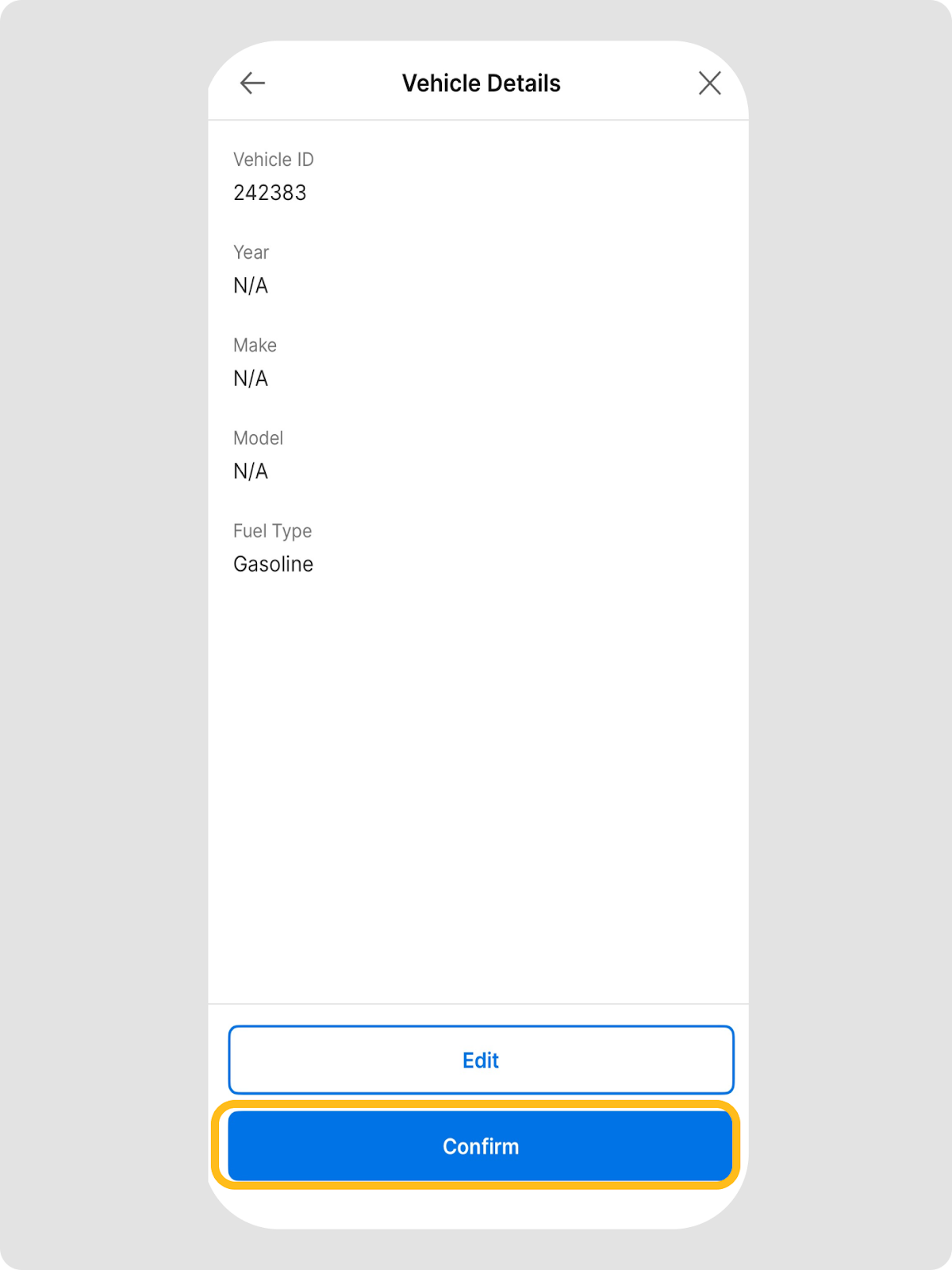

6. Toque Confirmar.



7. El AIDC ahora está asignado al vehículo seleccionado y listo para la instalación física.



Ingresar VIN manualmente

1. Siga los pasos 1 a 3 de la sección anterior.

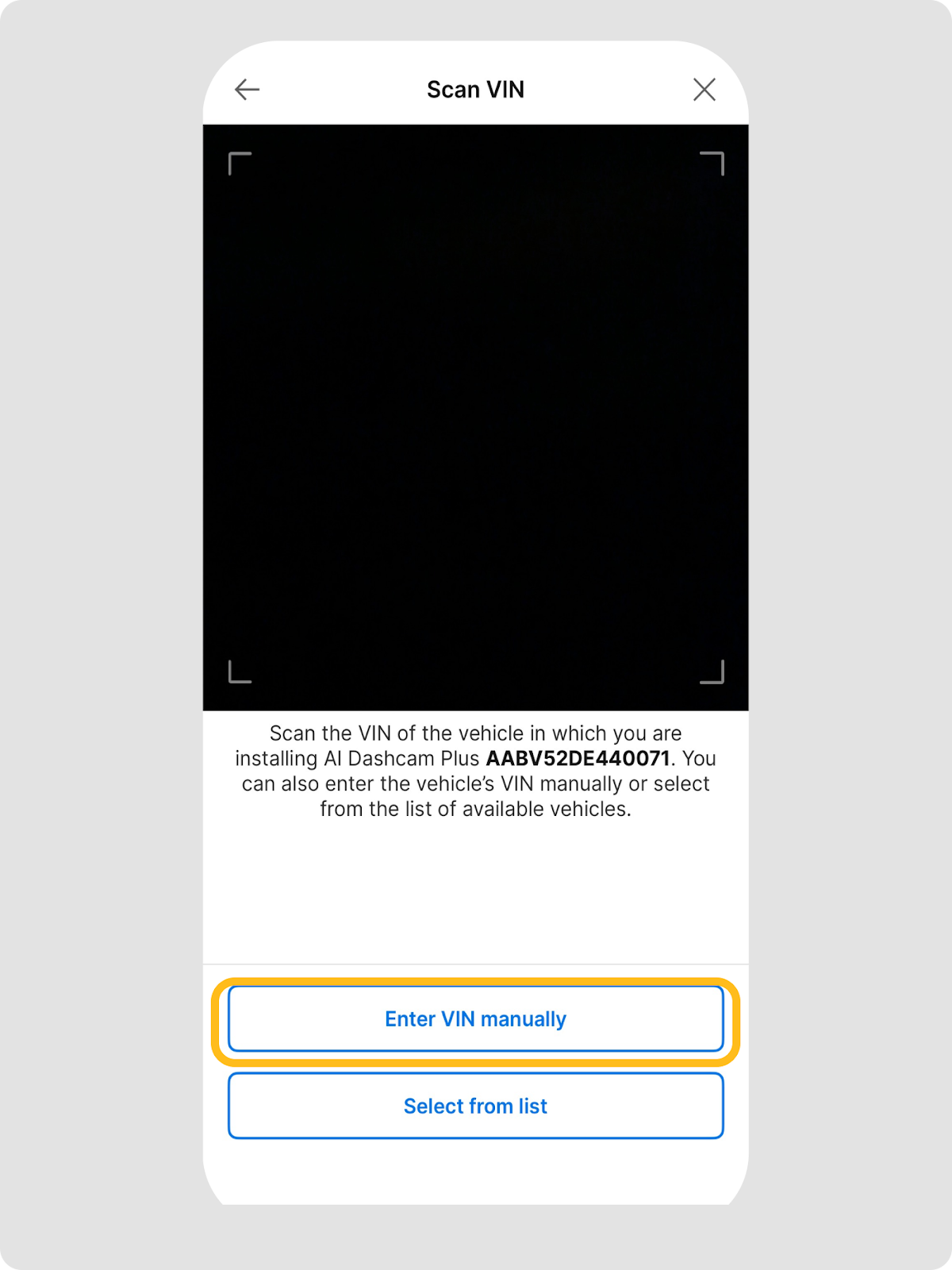

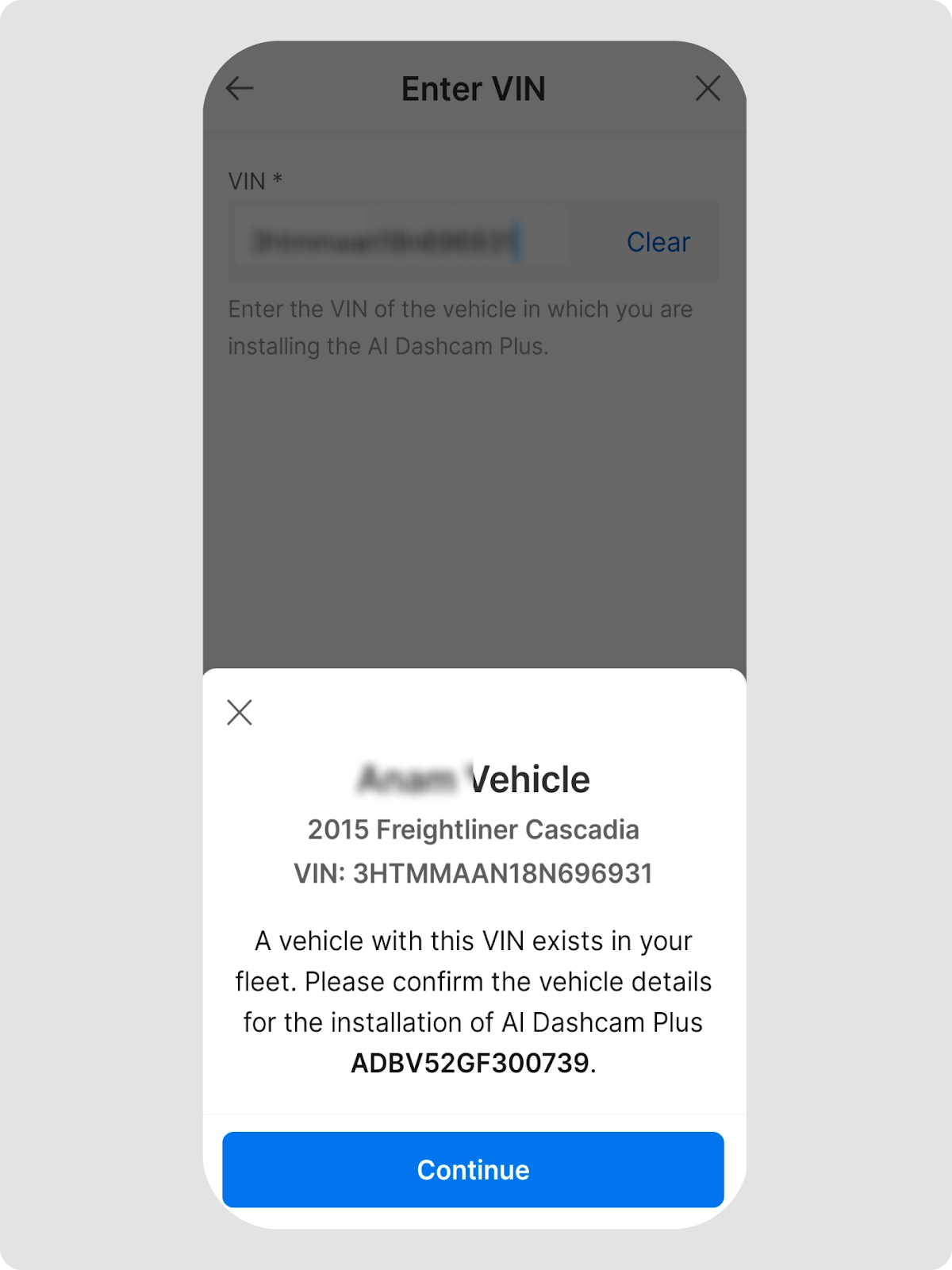

2. En la pantalla Escanear VIN, toque Ingresar VIN manualmente.

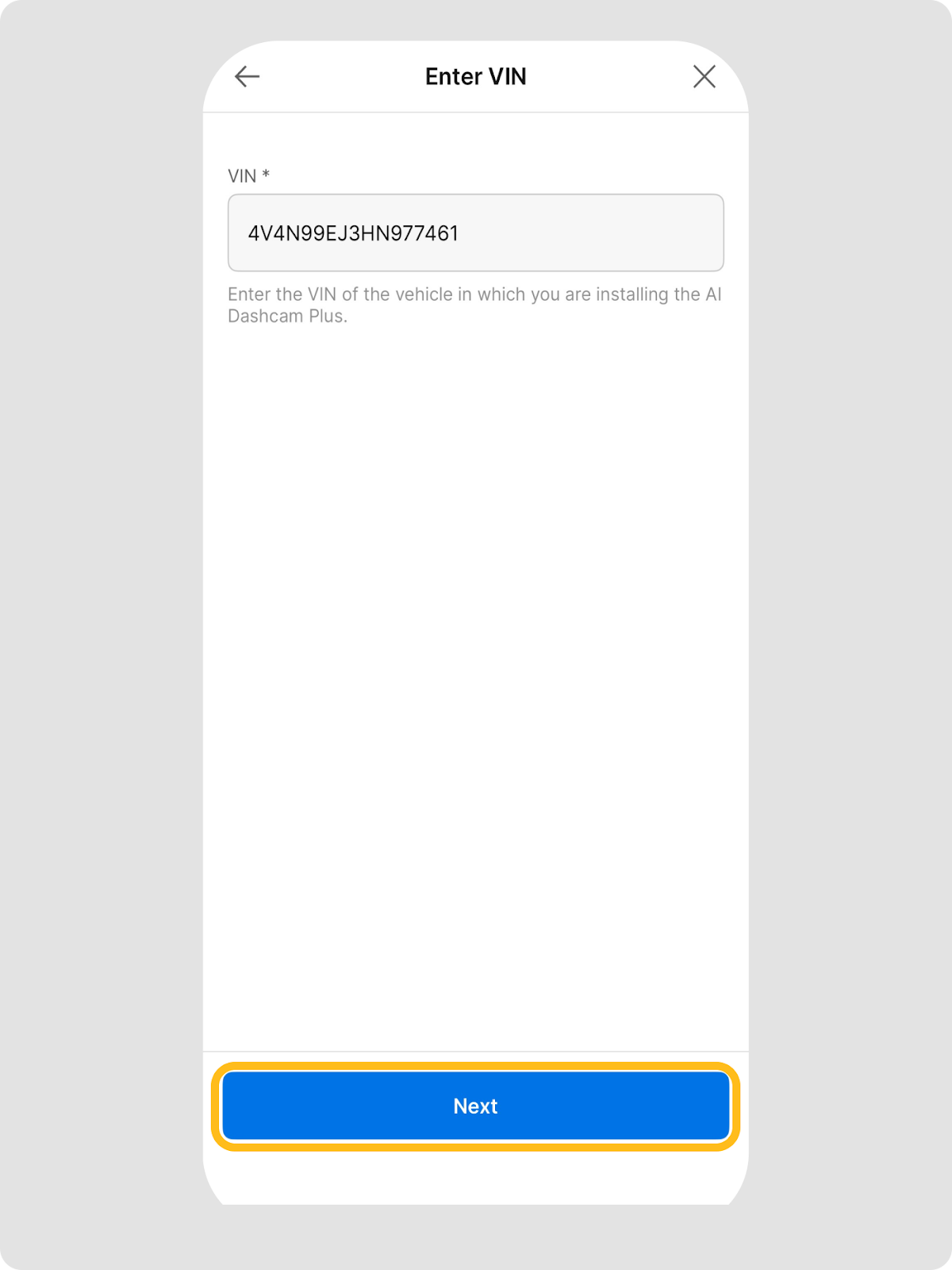

3. Ingrese el VIN y toque Siguiente.

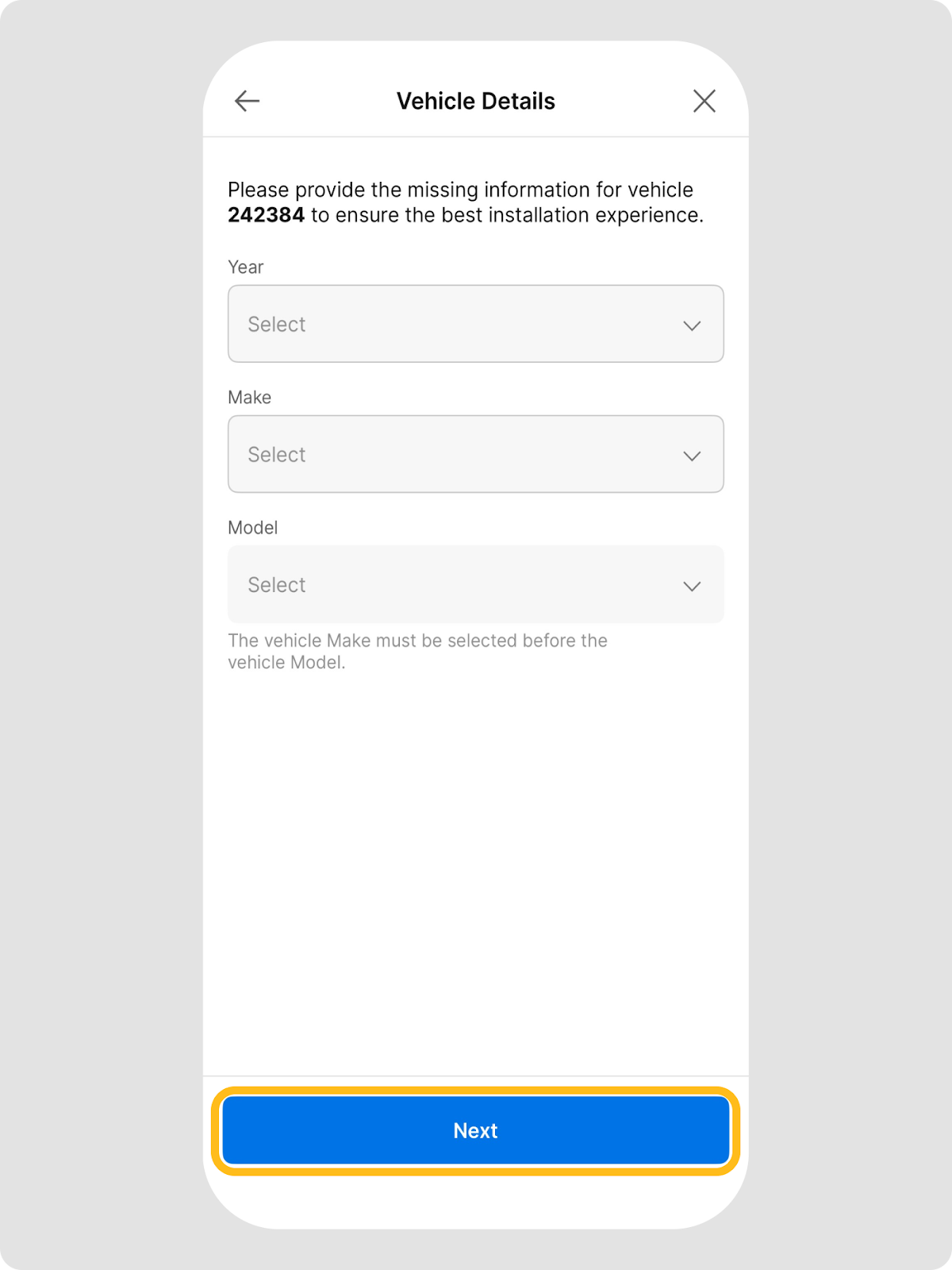

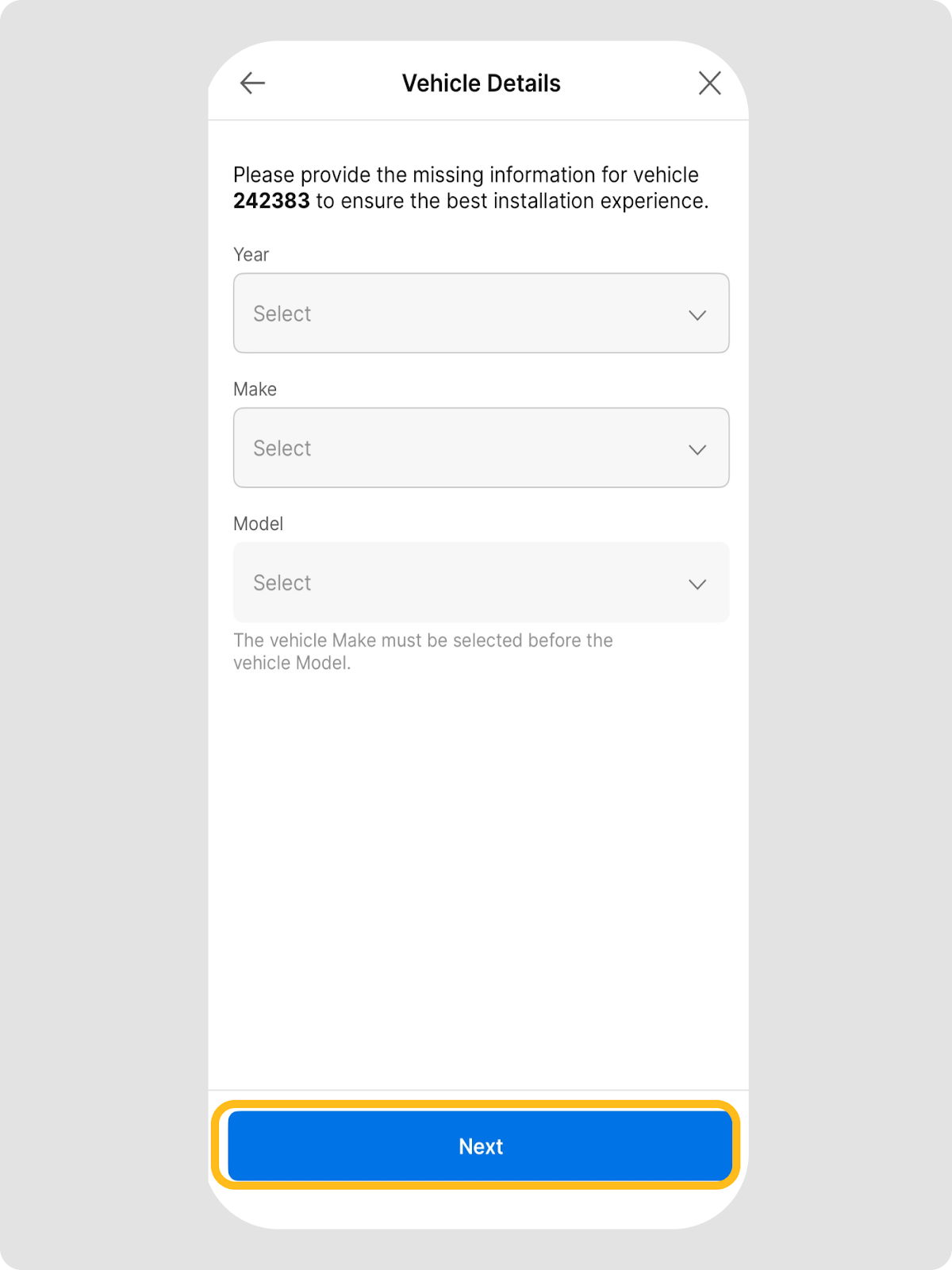

4. Agregue Detalles del vehículo y toque Siguiente.

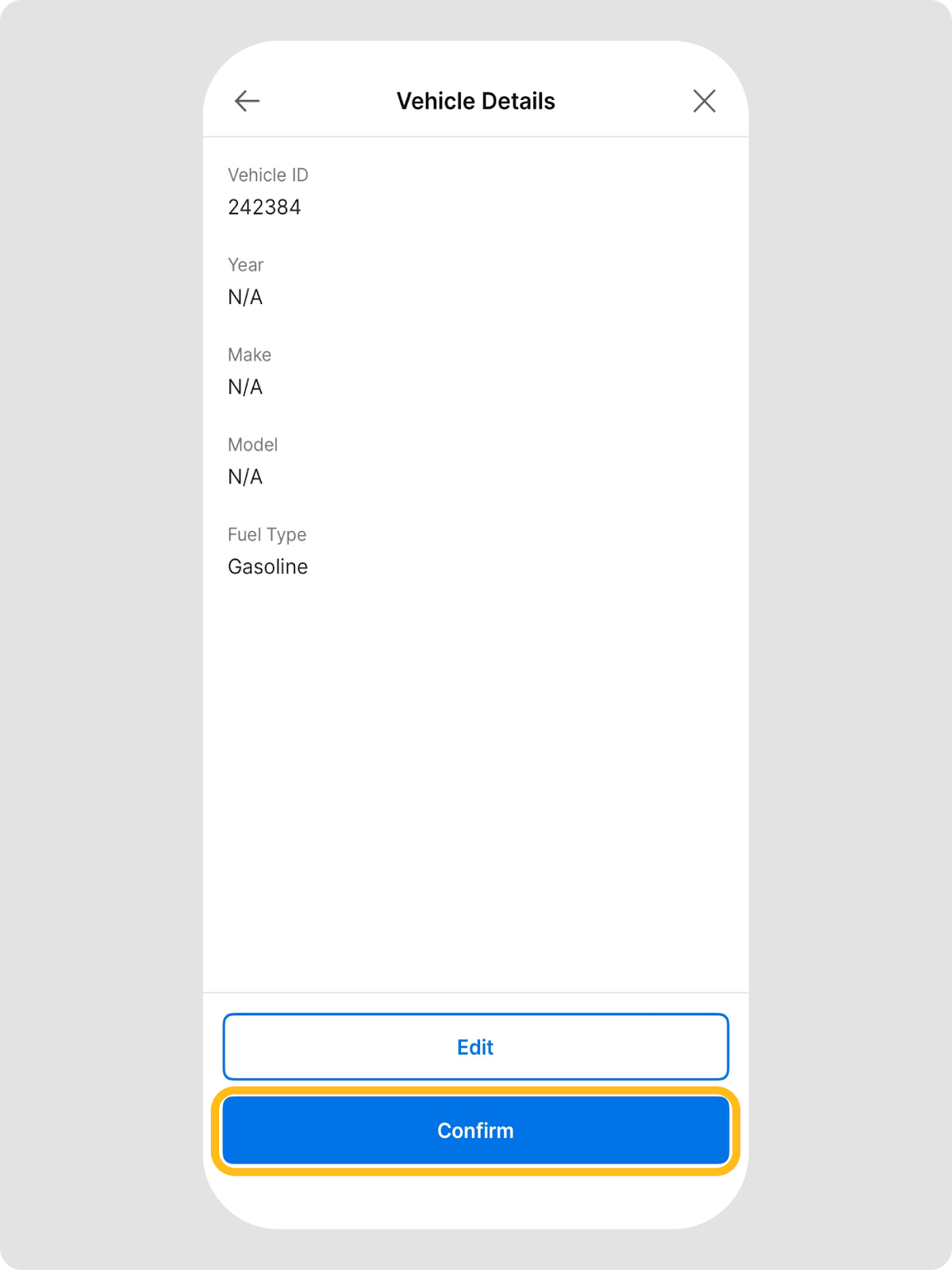

5. Toque Confirmar.

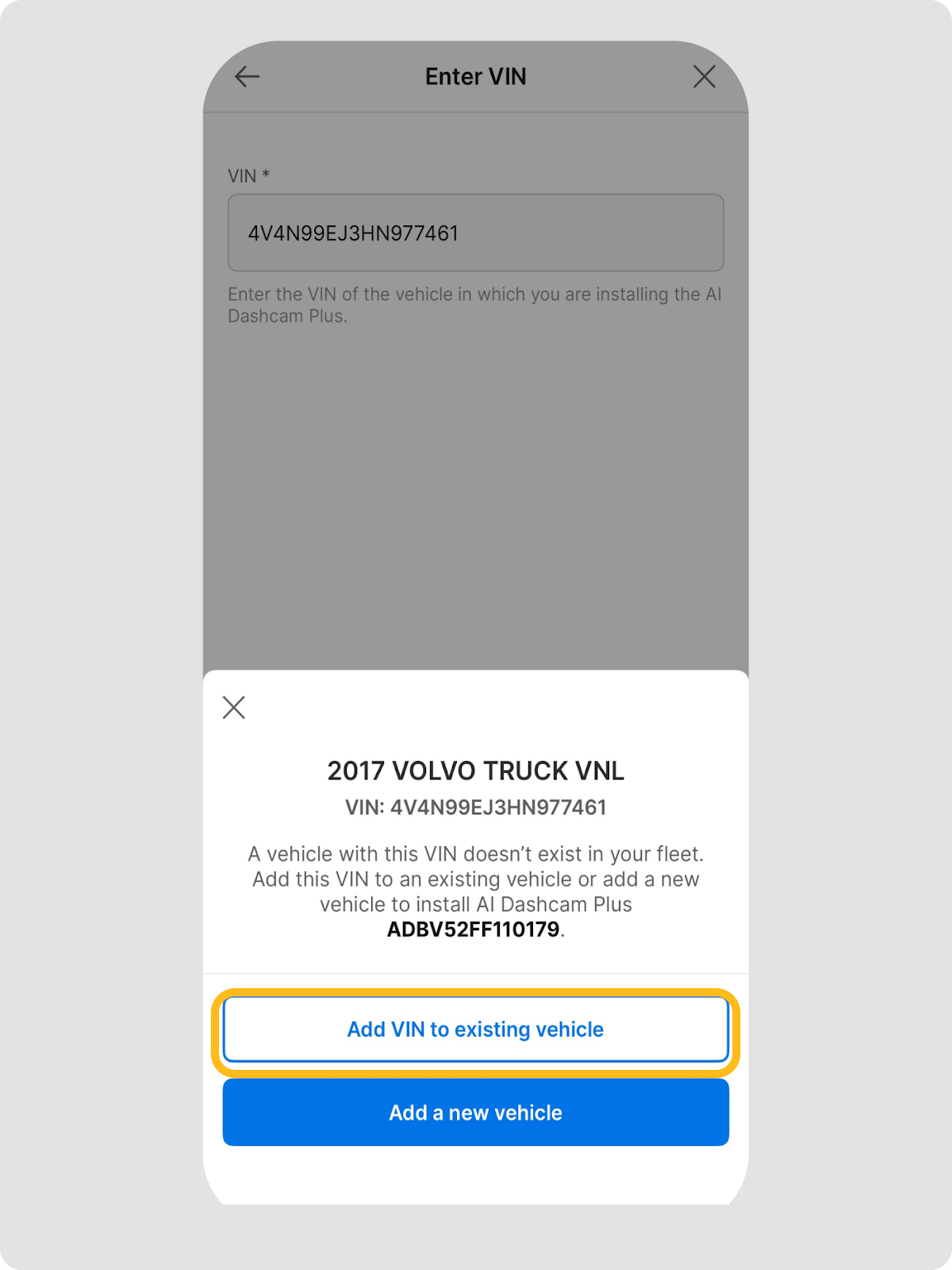

6. Toque Agregar VIN a vehículo existente.

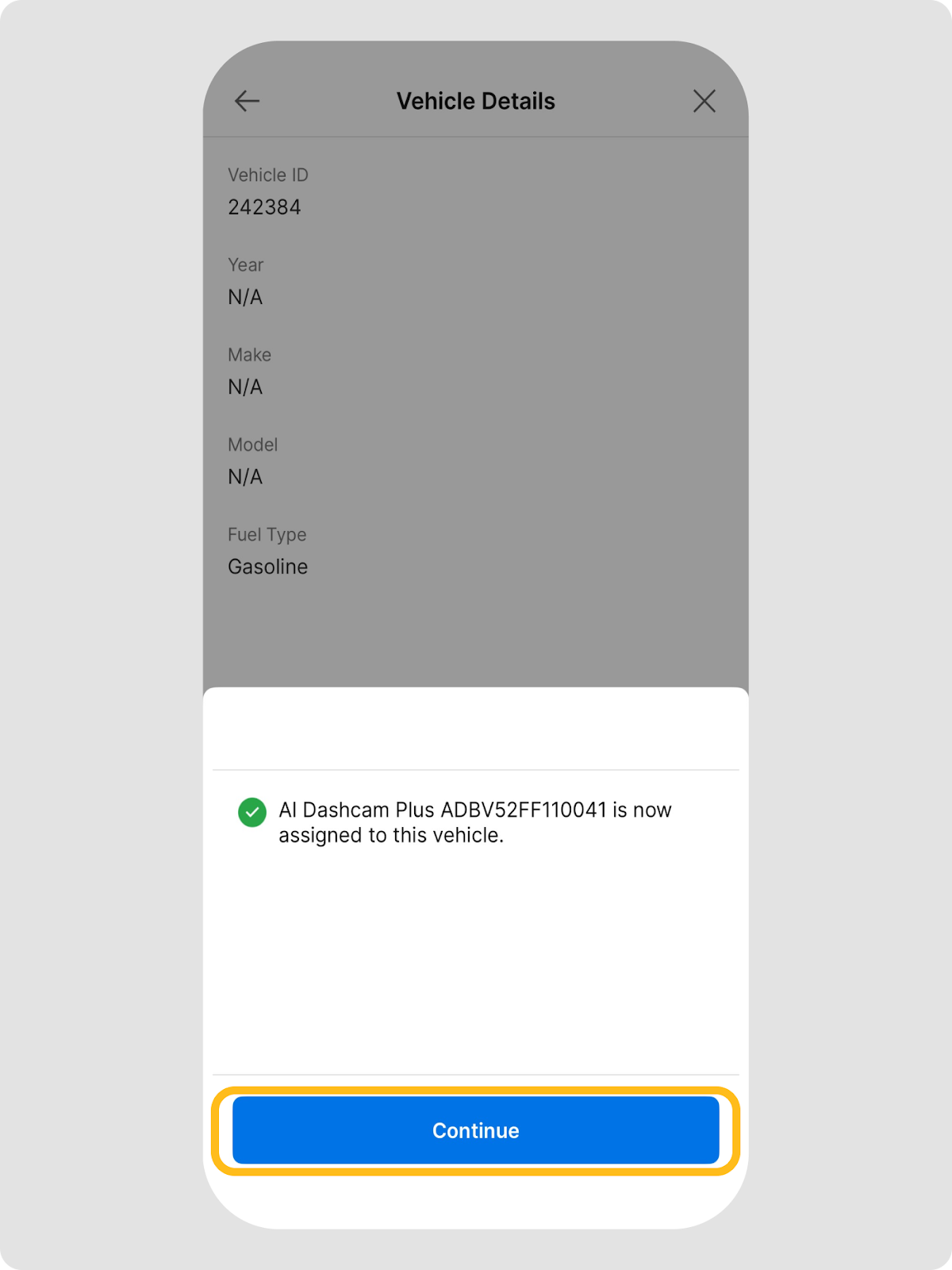

7. El AIDC ahora está asignado al vehículo seleccionado y está listo para la instalación física.



Agregar un vehículo nuevo

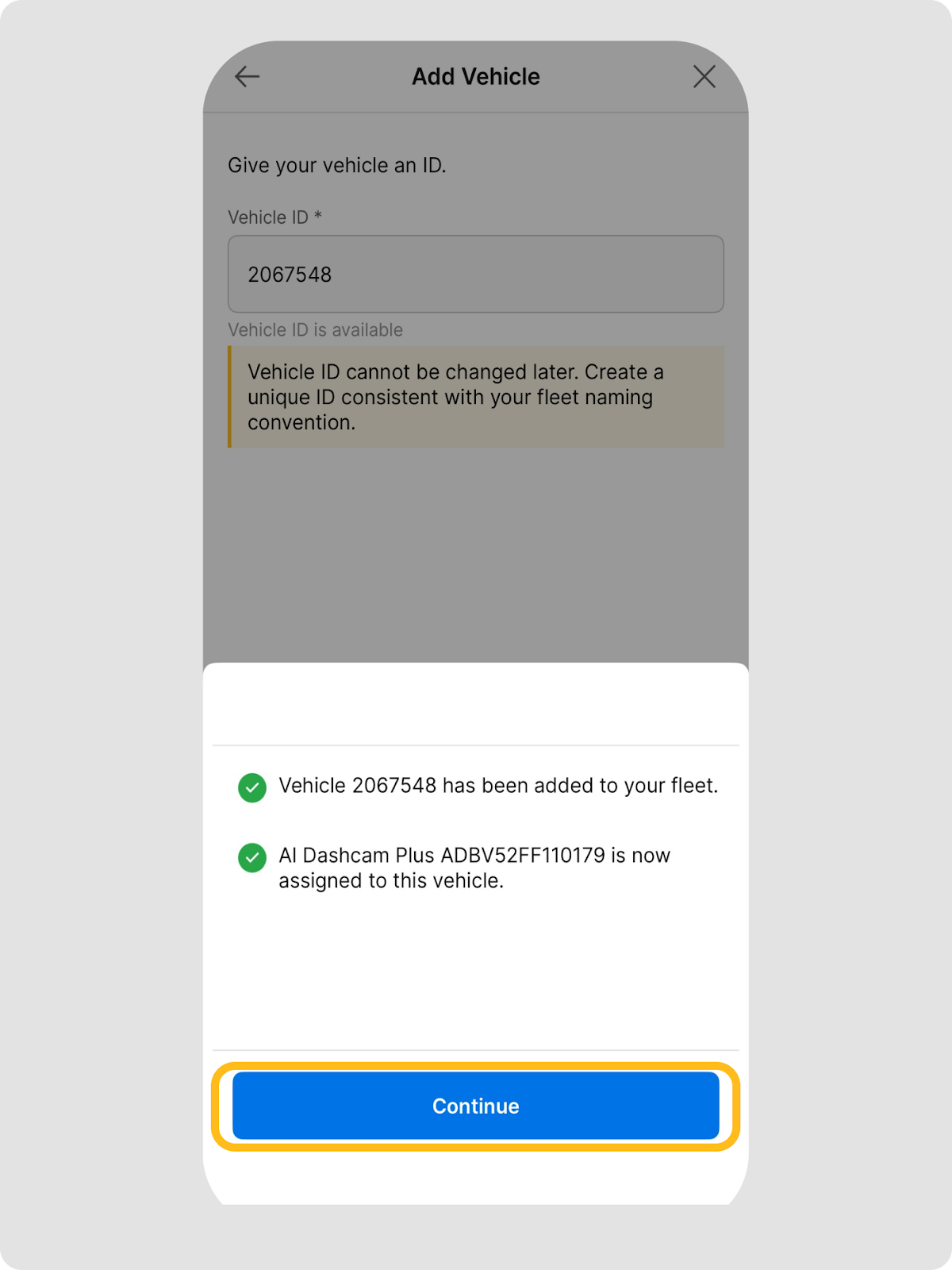

1. Después de agregar manualmente el VIN, toque Agregar un vehículo nuevo.



2. Agregue los Detalles del vehículo y toque Siguiente.



3. Toque Confirmar.



4. El AIDC ahora está asignado al vehículo seleccionado y está listo para la instalación física.



Seleccionar VIN de la lista

1. Siga los pasos 1 a 3 de la sección anterior.
2. En la pantalla Escanear VIN , toque Seleccionar de la lista.



3. Toque para seleccionar el Vehículo requerido.



4. Agregue Detalles del vehículo y toque Siguiente.



5. Toque Confirmar para verificar los detalles o siga las instrucciones anteriores para agregar un vehículo nuevo.

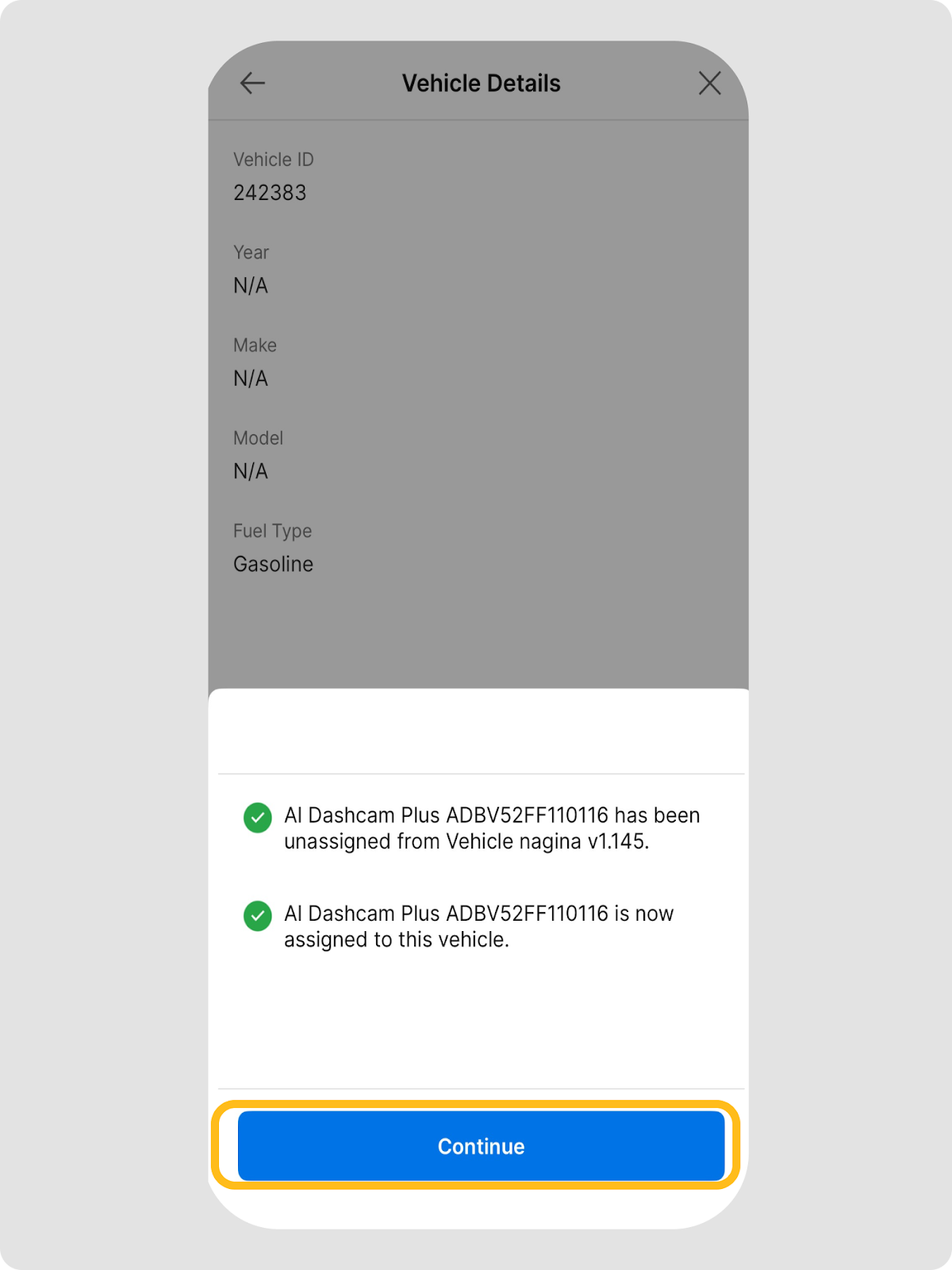

6. Una vez confirmado, el Vehículo se agrega a la flota con el AIDC seleccionado.



Seleccionar AIDC+ de la lista

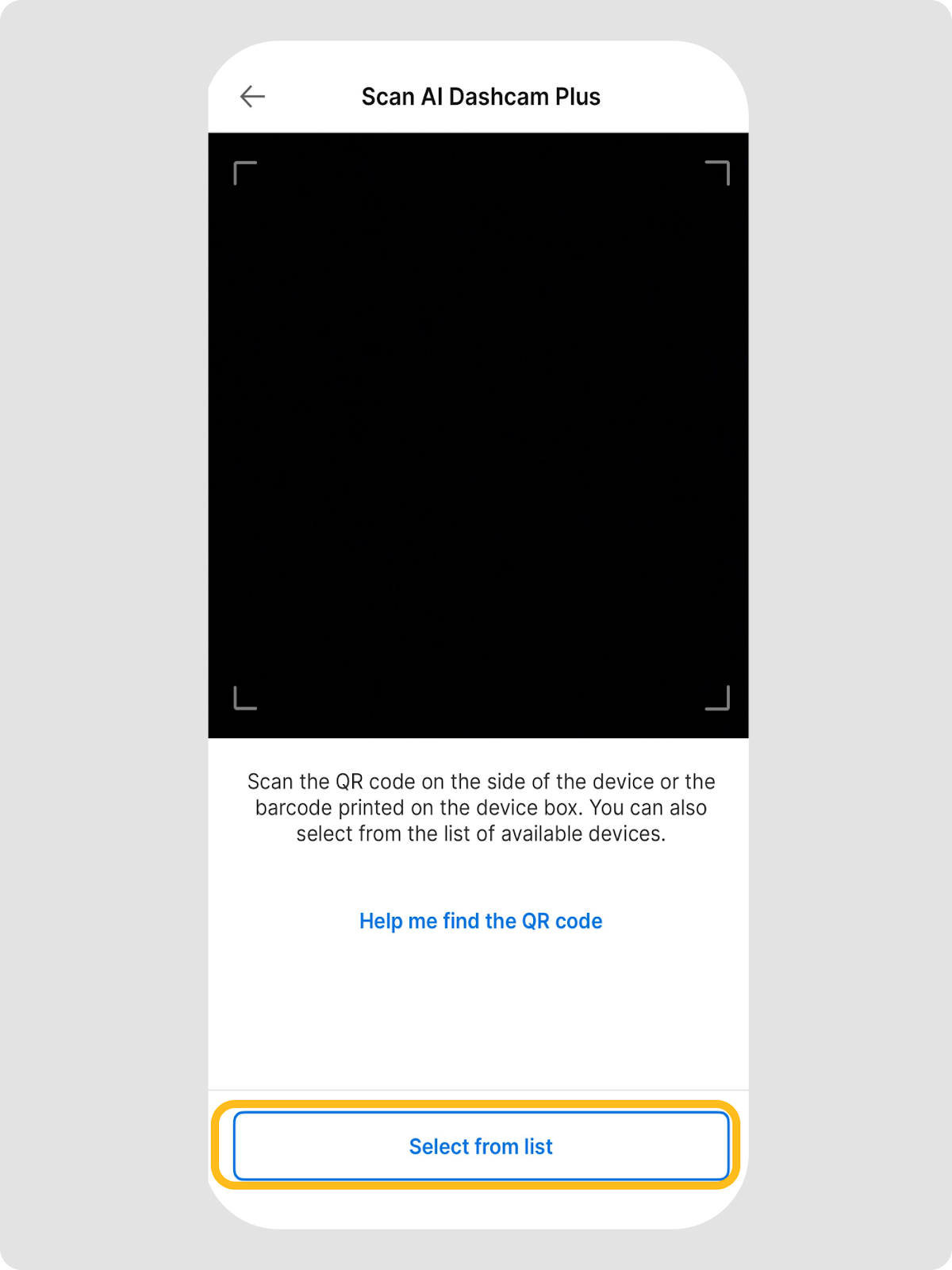

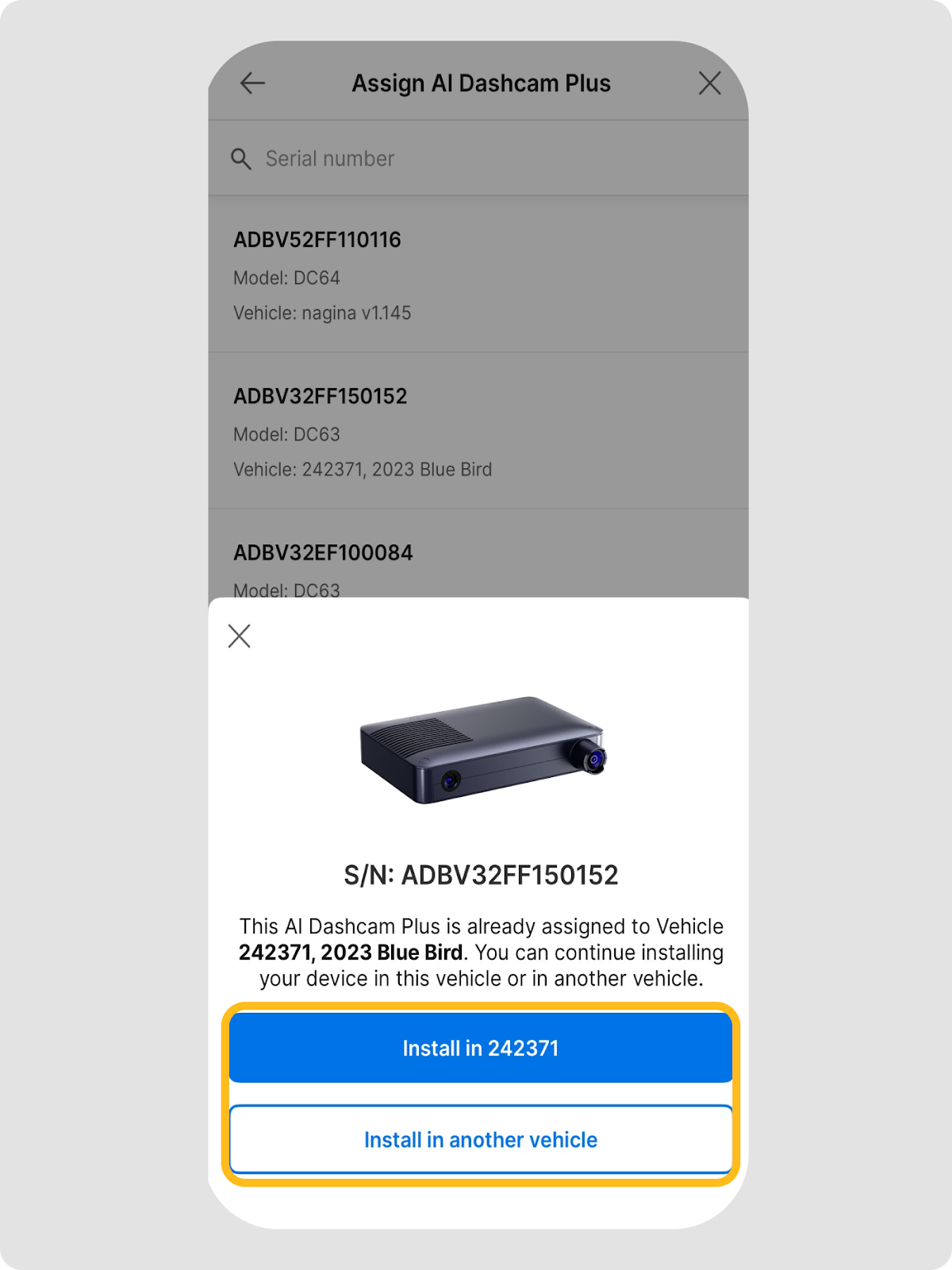

1. En caso de que falle el escaneo del AIDC+, toque Seleccionar de la lista.

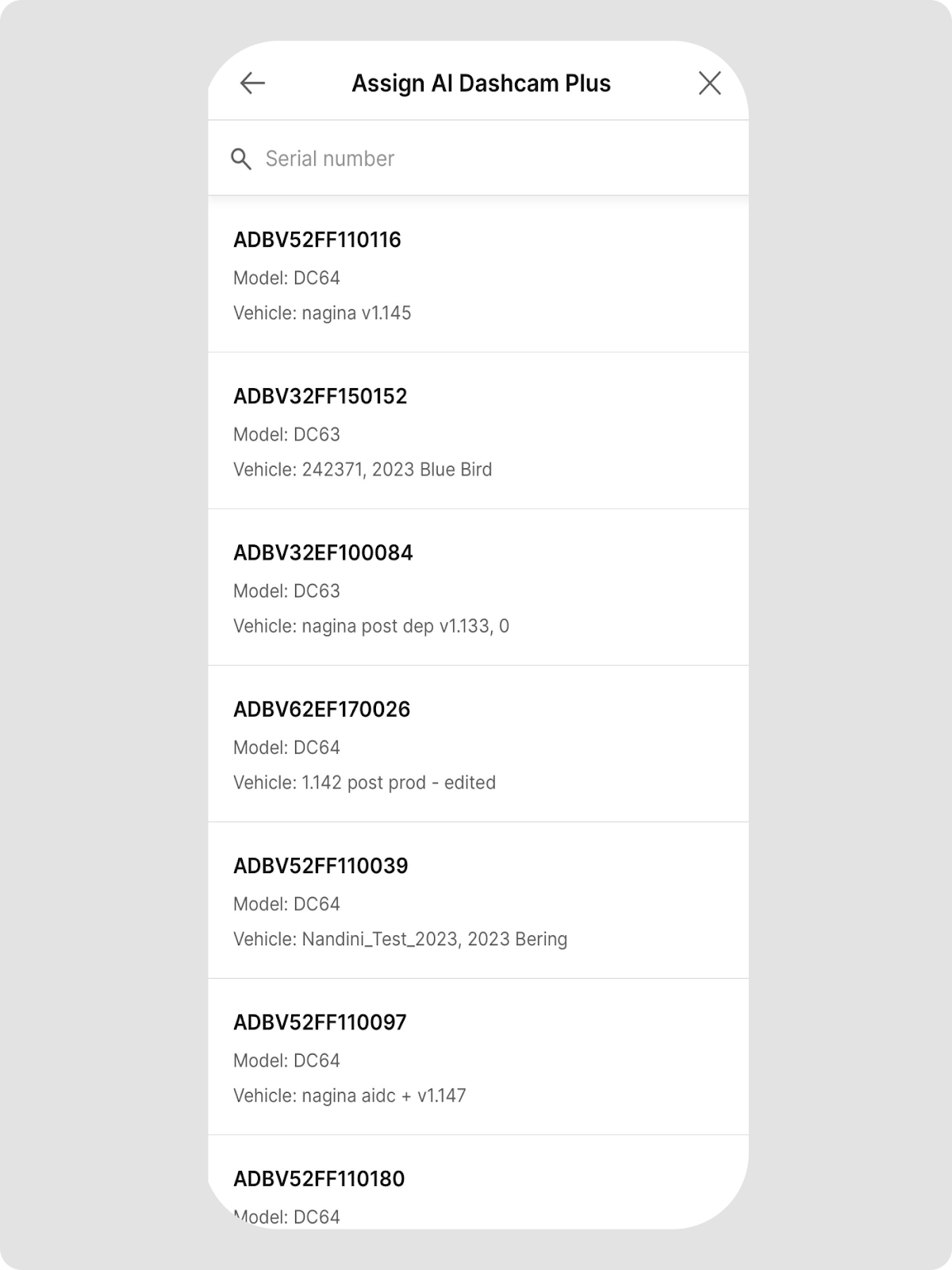

2. Seleccione el AI Dashcam Plus requerido.



3. Toque Instalar para la instalación en el vehículo requerido.
4. Para Instalar en otro vehículo, siga esta sección.



Instalación física

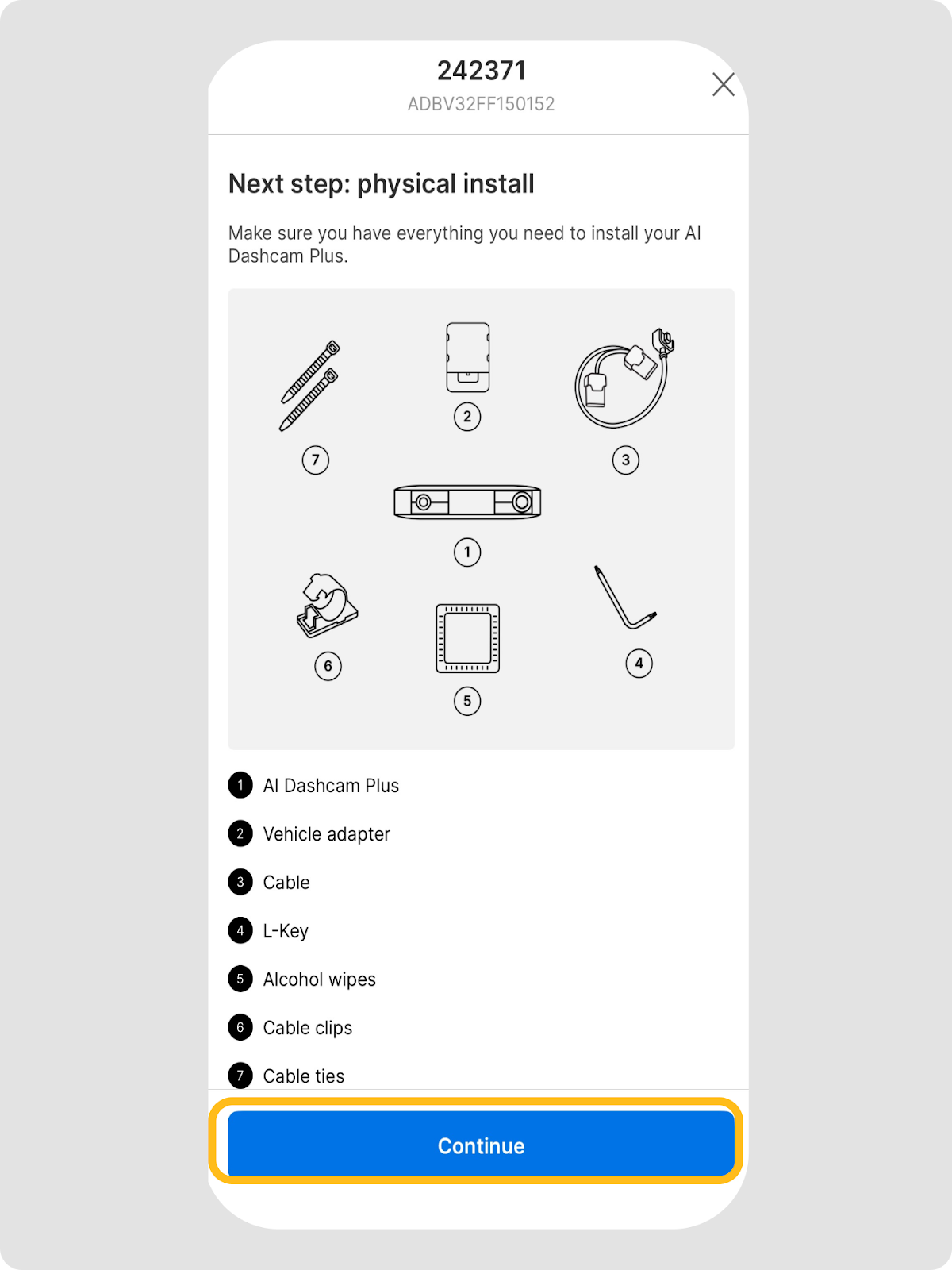

Una vez que AI Dashcam Plus está asignado a la aplicación Fleet, se muestra que el dispositivo está listo para la instalación física. Toque Continuar para comenzar la instalación física.



Seleccionar el cable requerido

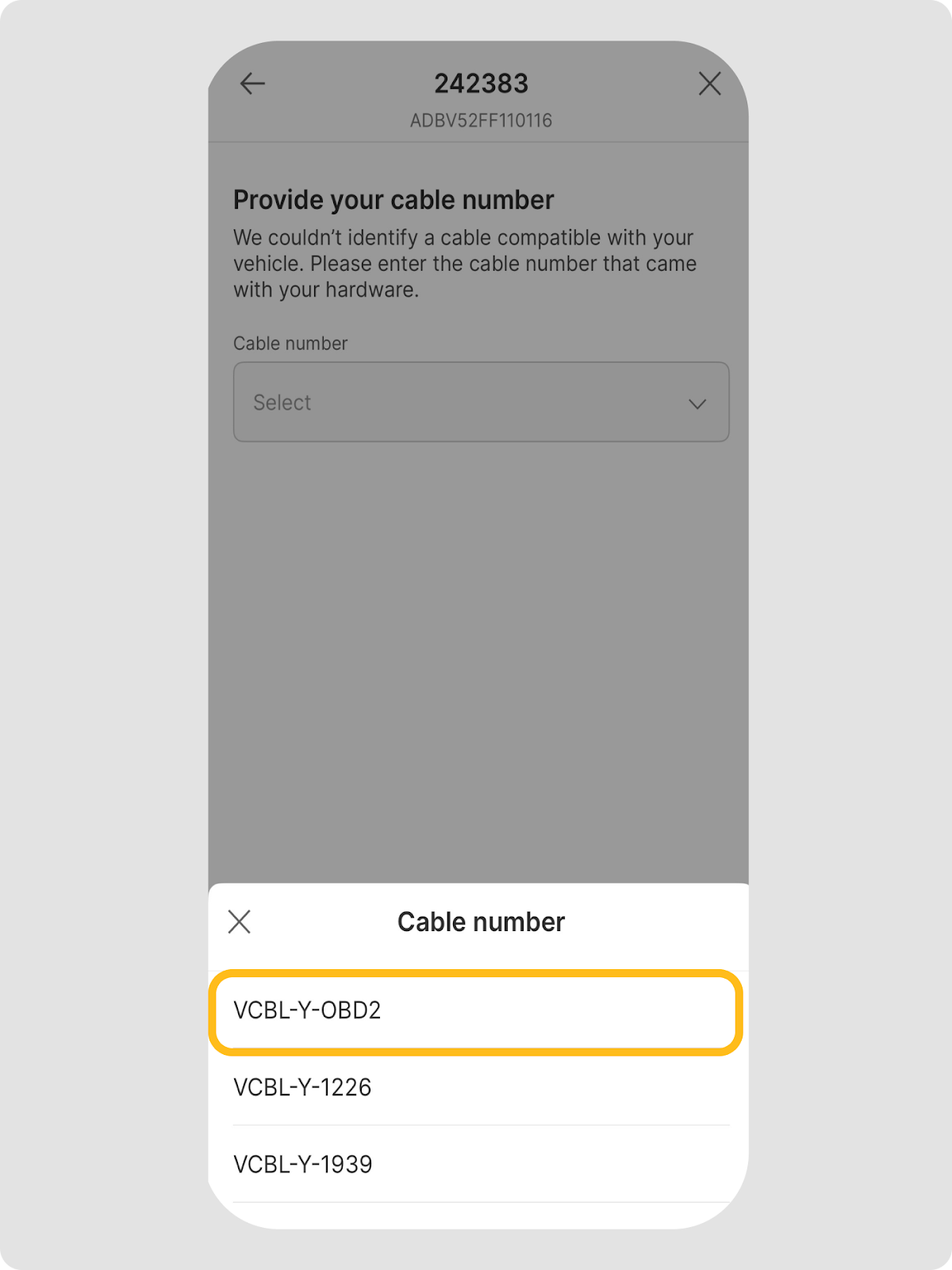

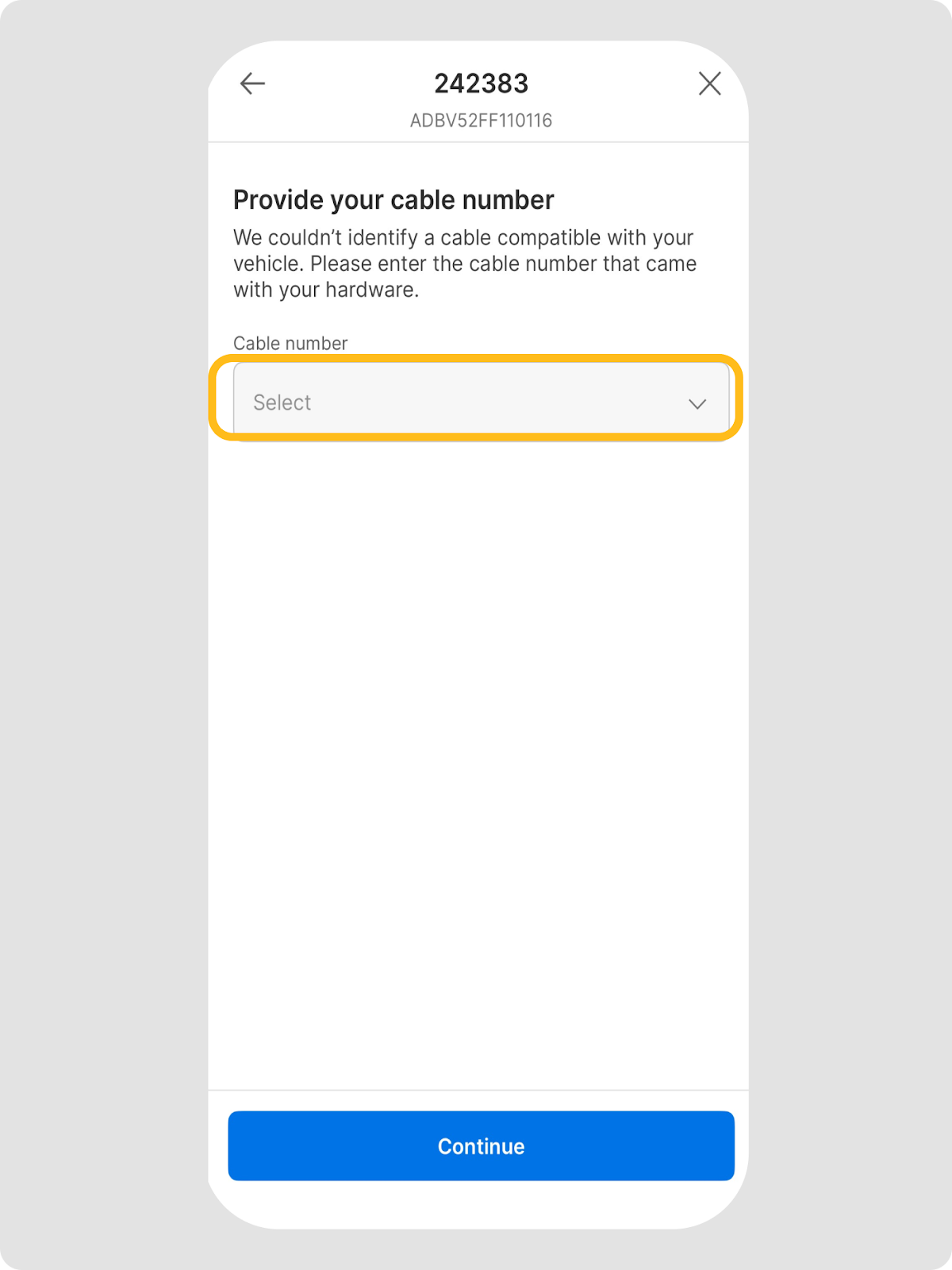

1. Seleccione el Número de cable del menú desplegable > Continuar.



Conectar el AI Dashcam Plus

1. El AI Dashcam Plus soporta los siguientes puertos: RP1226, OBD-II y J1939 (9 pines)

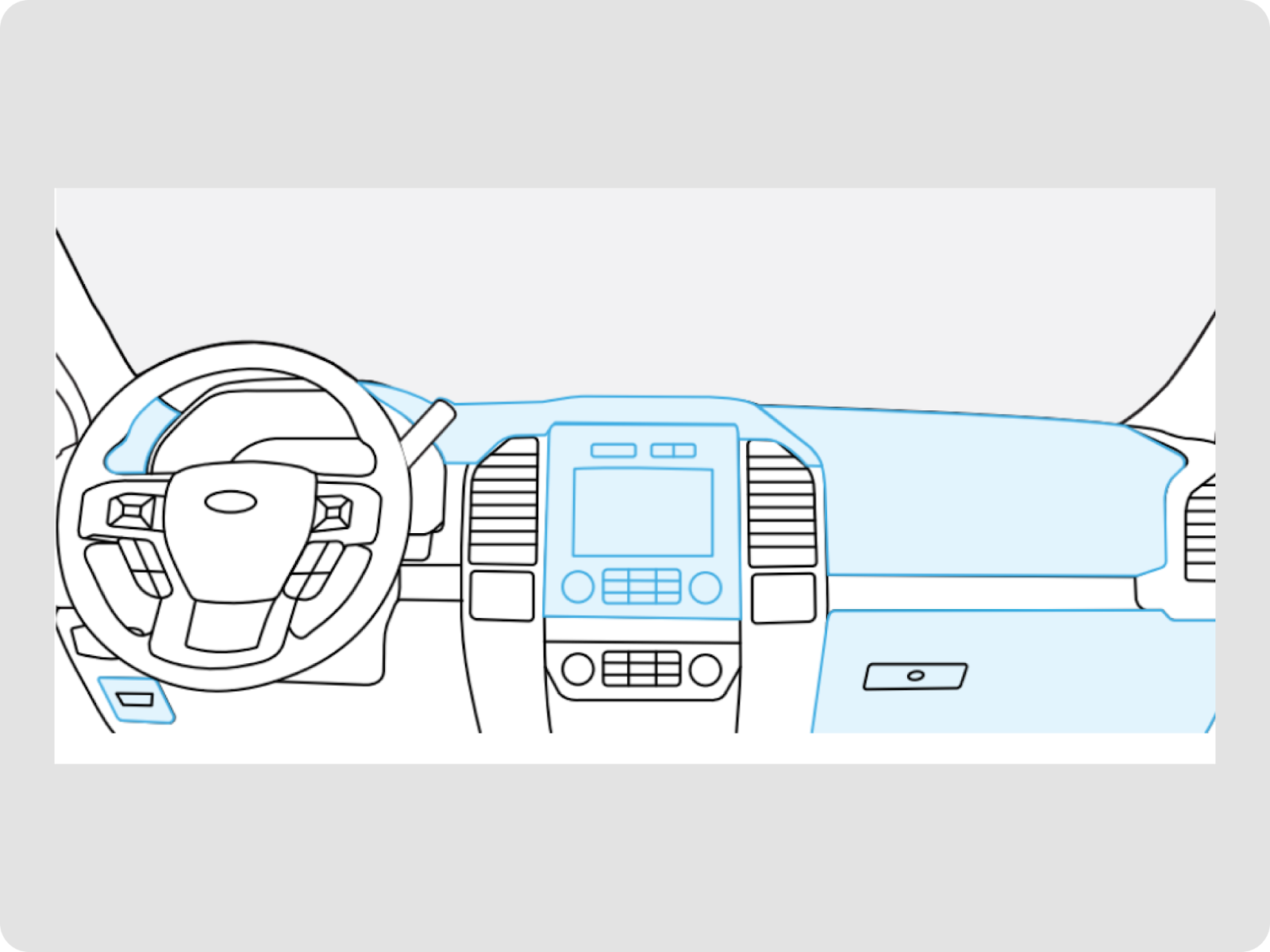

• La ubicación del puerto de diagnóstico puede variar según el vehículo. Consulte las imágenes para las diferentes ubicaciones de OBD-II, RP1226 y J1939.
• Las ubicaciones típicas para el puerto de diagnóstico son:
  • Zona para los pies del lado del conductor
  • Debajo de la consola central
  • Debajo del tablero cerca de la columna de dirección
  • Cerca de la caja de fusibles

2. Una vez hecho, toque Siguiente en la pantalla Conectar a AI Dashcam Plus .

Conectar el AI Dashcam Plus al adaptador del vehículo

1. Identifique el puerto de diagnóstico y asegúrese de tener el cable correcto para su vehículo.

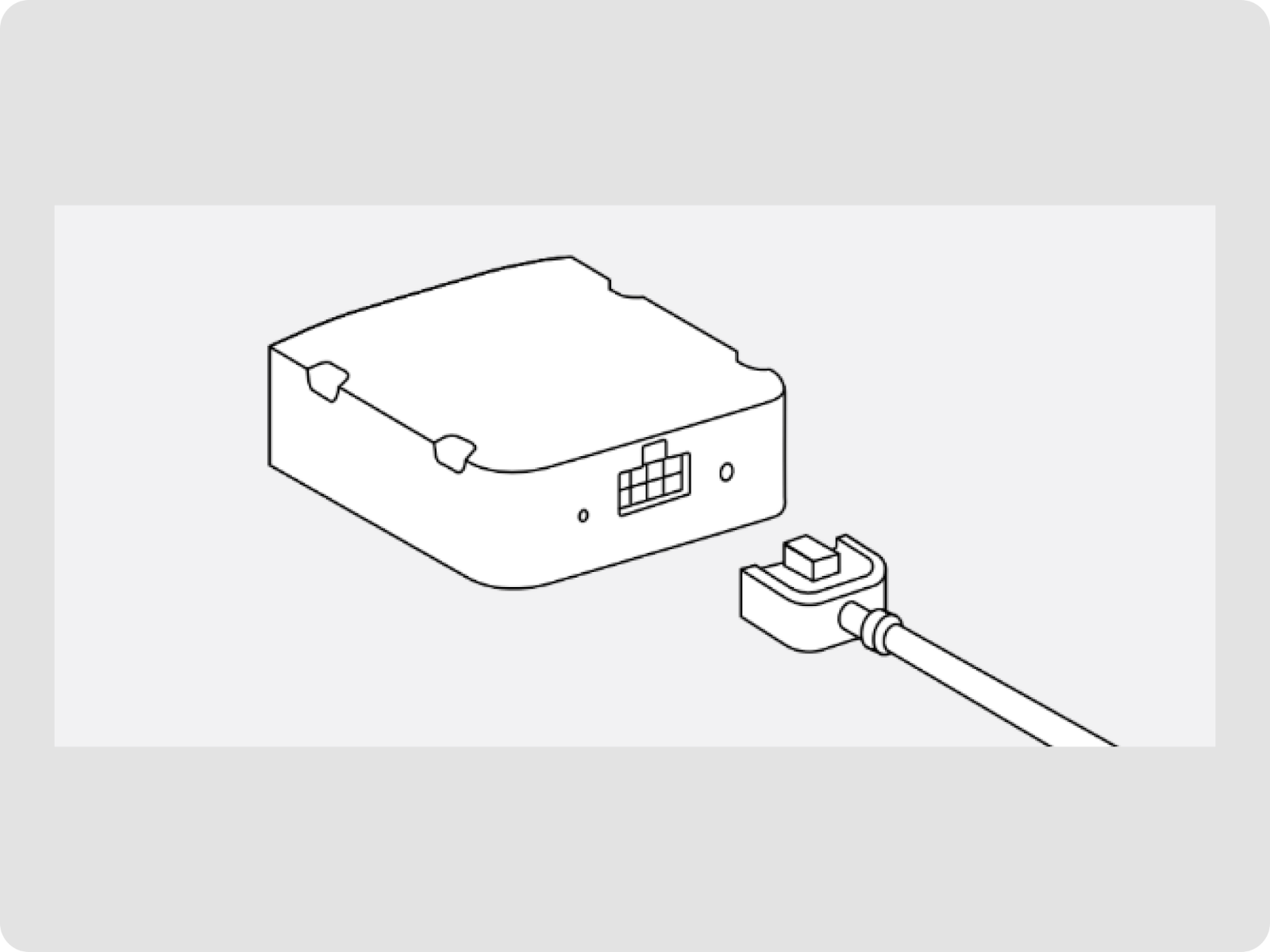

2. Conecte el AI Dashcam Plus al adaptador del vehículo.

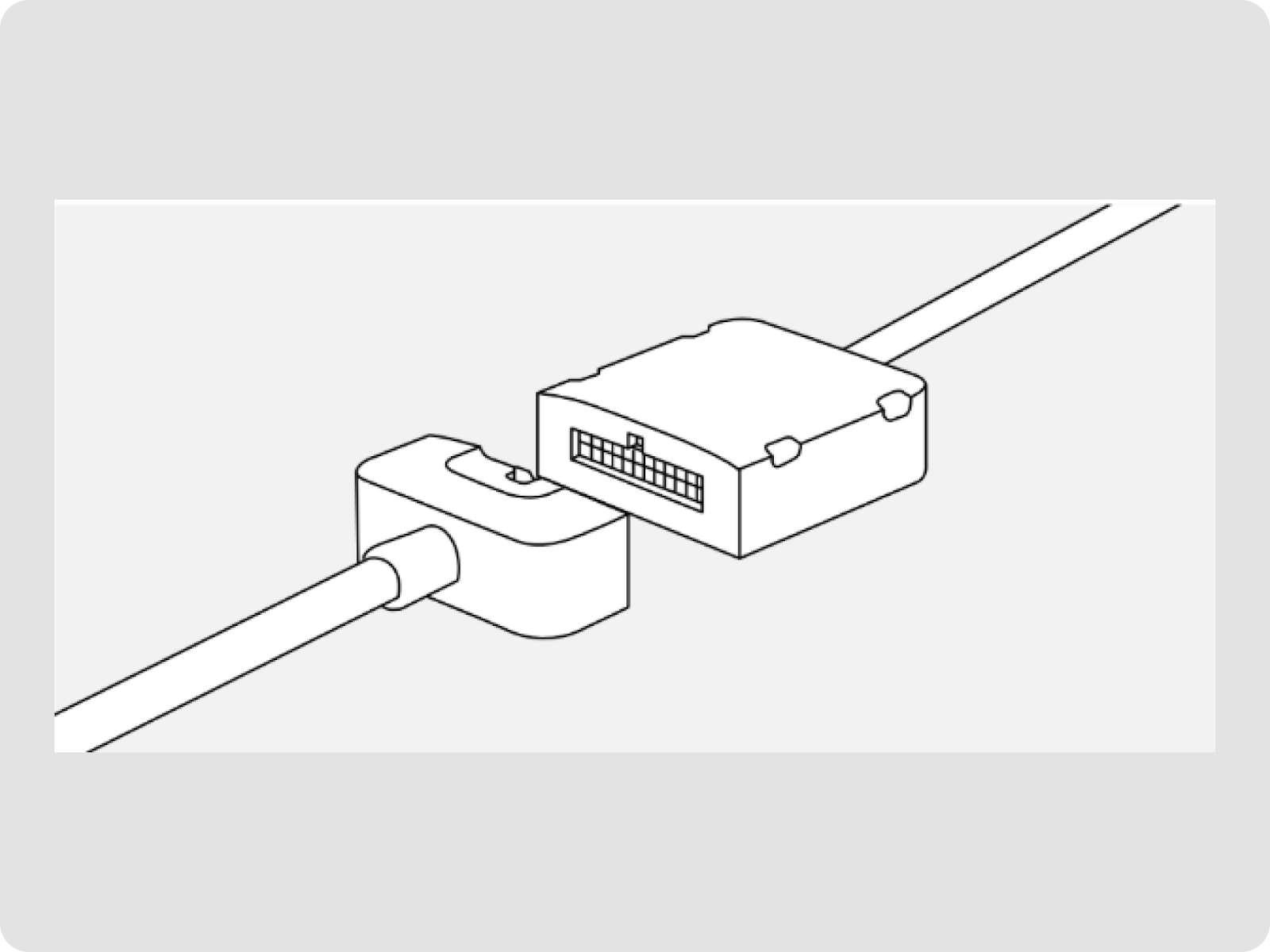

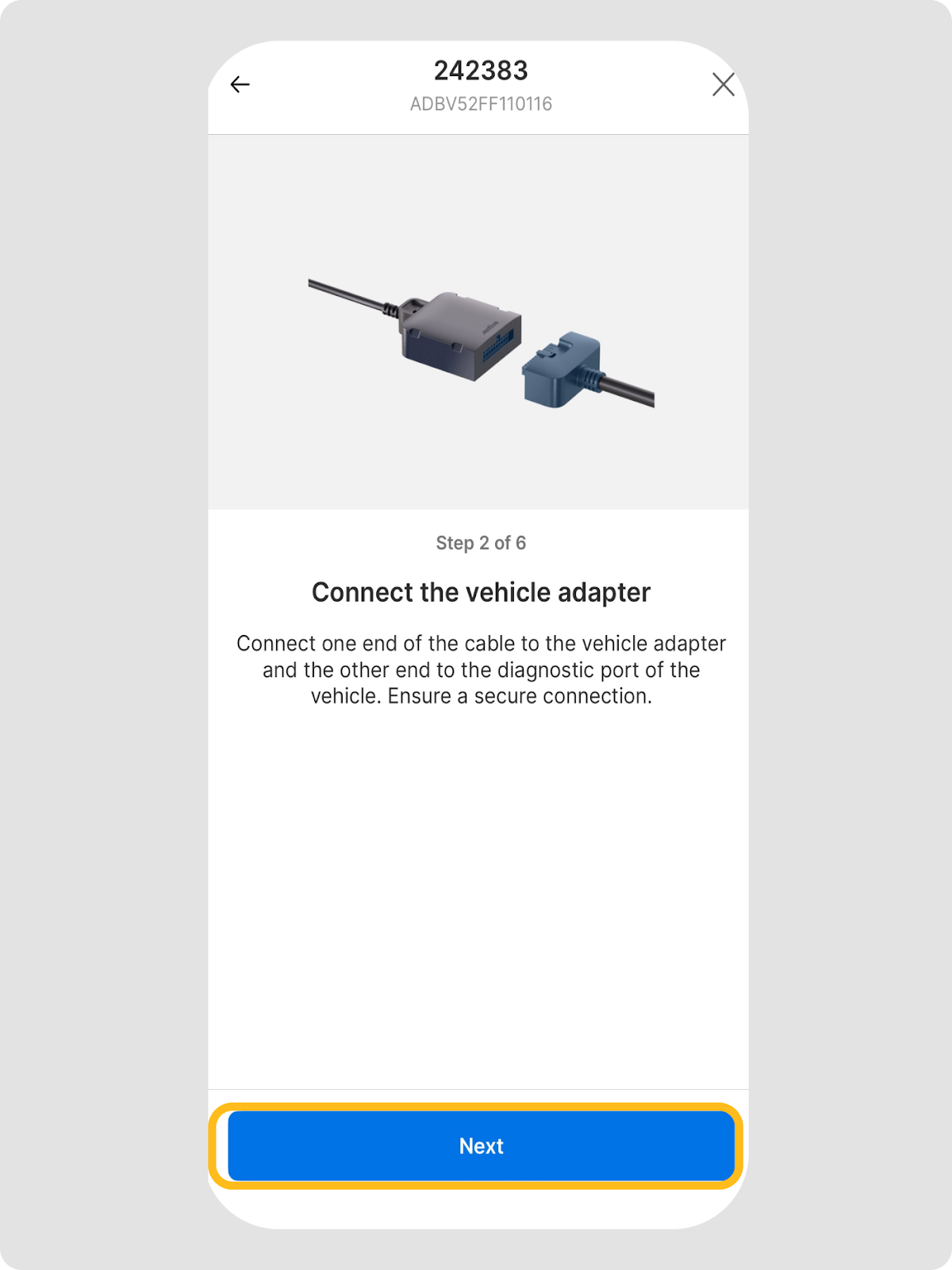

3. Conecte el adaptador del vehículo al cable proporcionado por Motive.
4. Conecte el otro extremo del cable al puerto de diagnóstico de su vehículo.

5. Una vez hecho, toque Siguiente en la pantalla Conectar el adaptador del vehículo .

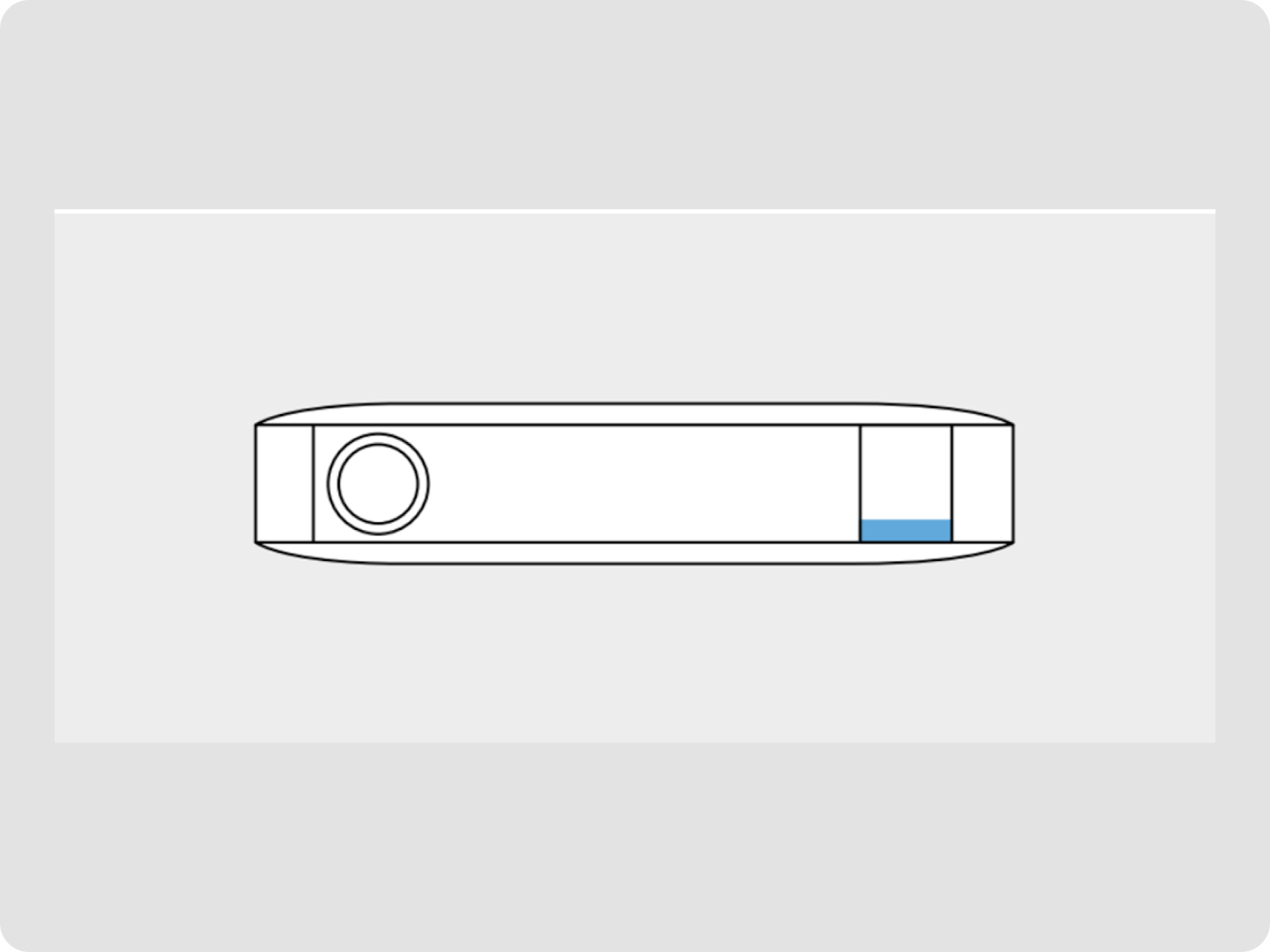

6. Esto debería encender el AI Dashcam Plus, y el LED del lado derecho del AI Dashcam Plus debería mostrar luz azul fija después de unos segundos de arranque.
7. No monte el AI Dashcam Plus en el parabrisas en este momento.

8. Toque la opción del estado actual del LED en la aplicación Fleet.

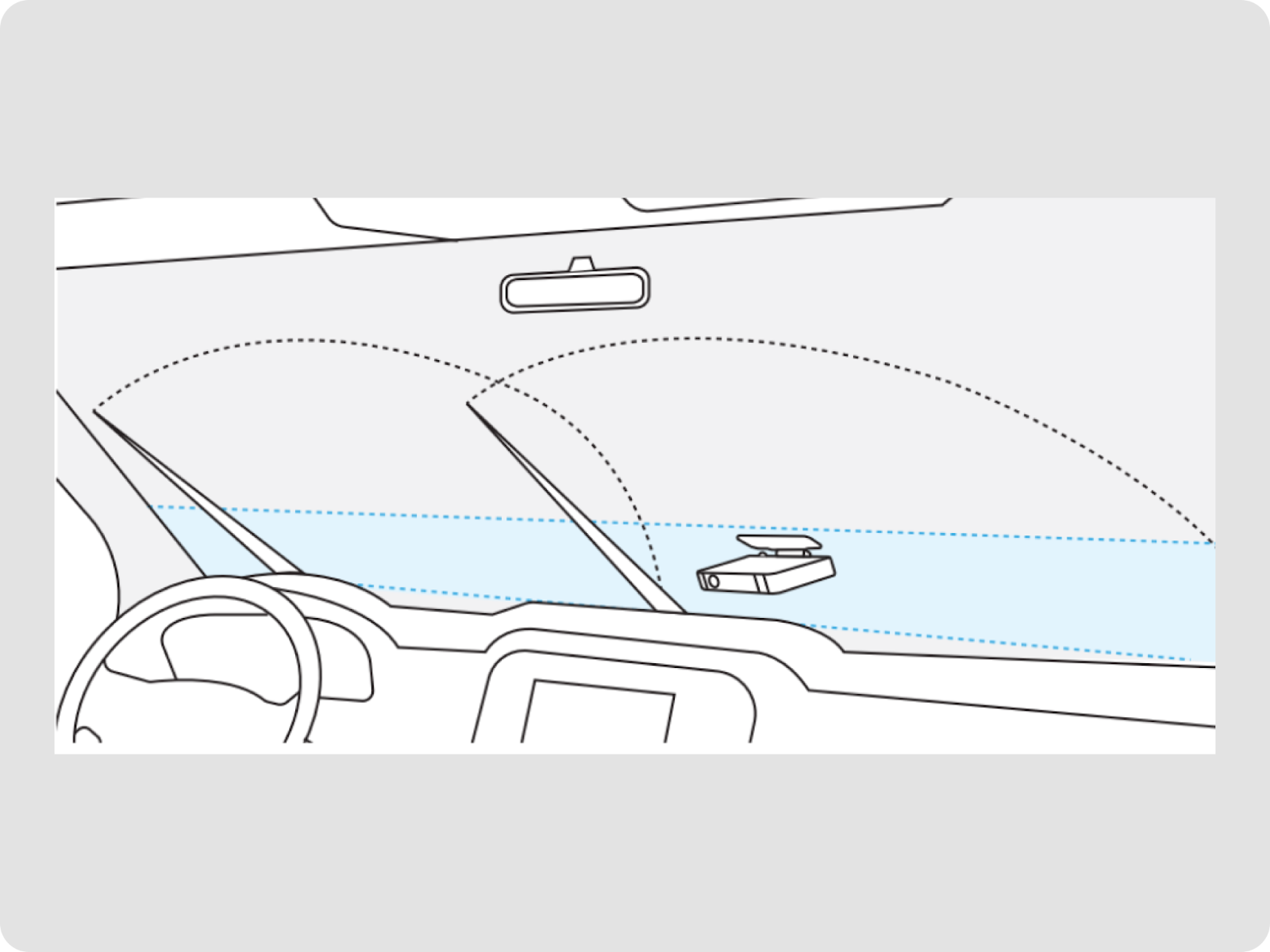

Seleccionar un lugar para montar

Se recomienda seguir las pautas FMCSA 49 CFR 393.60 al seleccionar el lugar de montaje.

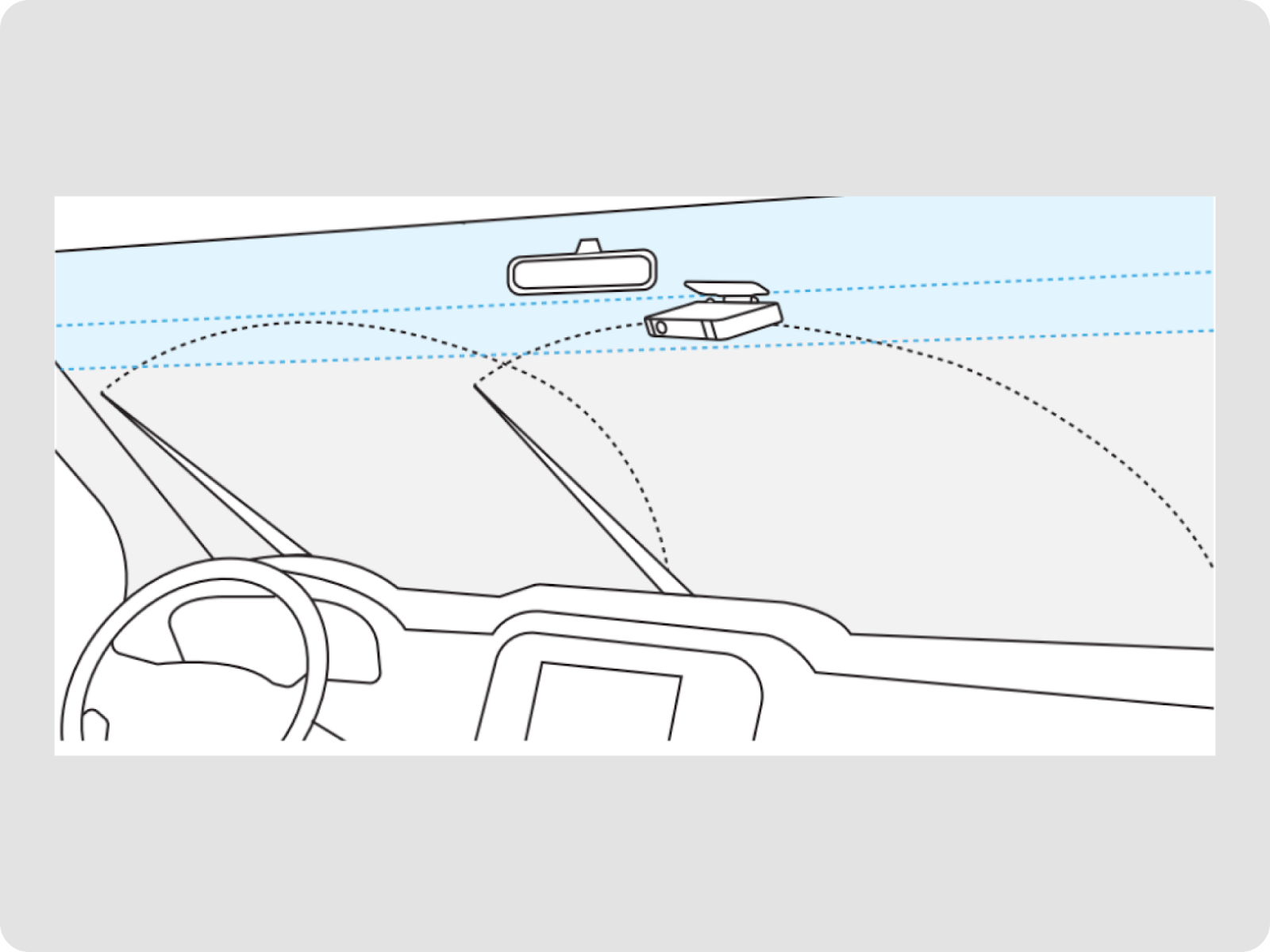

Montaje superior (recomendado)

• Coloque la dashcam a no más de 216 mm (8.5 pulgadas) por debajo del borde superior del área limpiada por los limpiaparabrisas.
• Mejor posición: lado derecho, justo detrás del espejo retrovisor.

Montaje inferior (alternativo)

• Coloque la dashcam a no más de 175 mm (7 pulgadas) por encima del borde inferior del área limpiada por los limpiaparabrisas.

Probar un lugar para montar

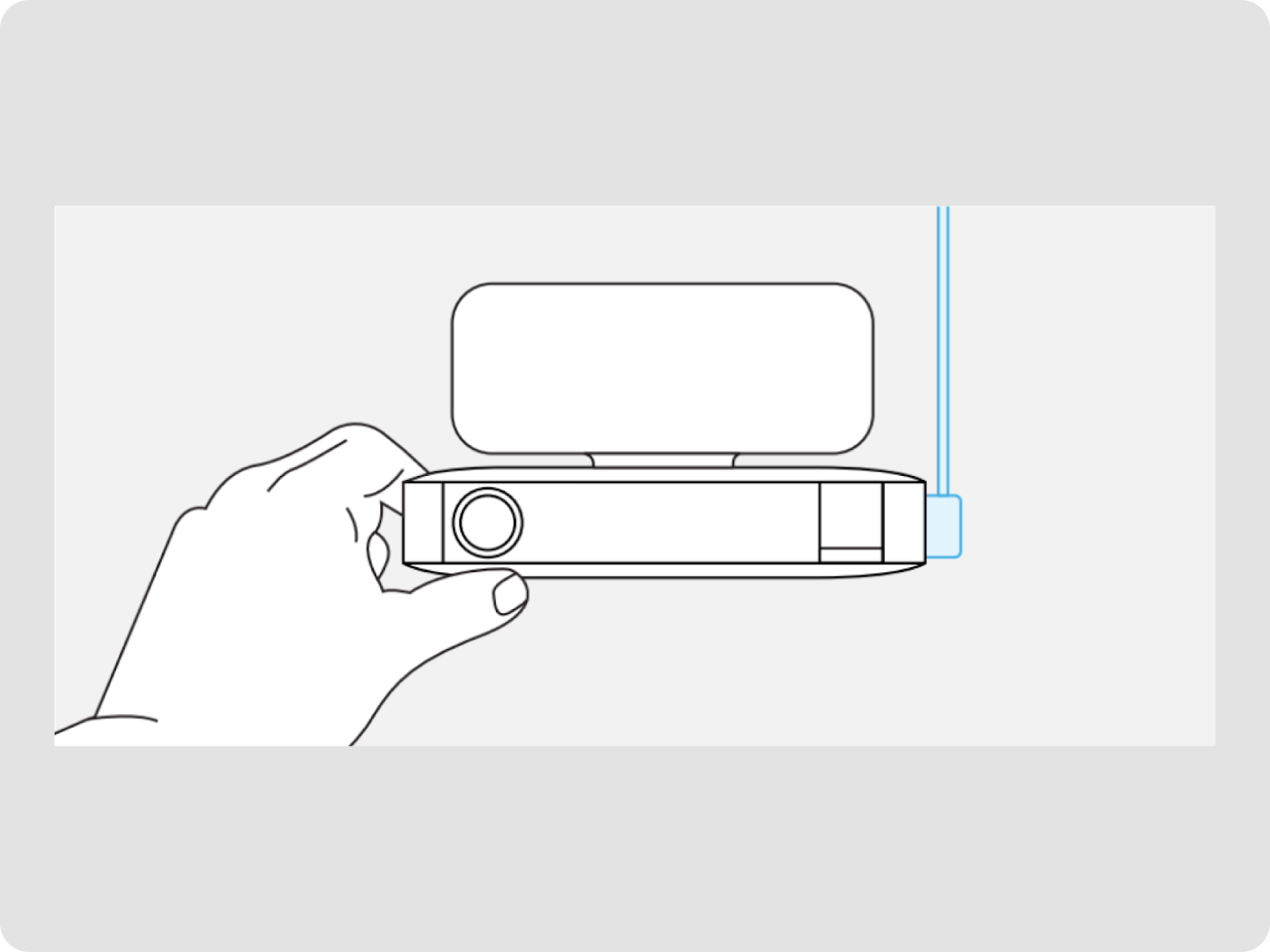

1. Sostenga la dashcam contra el lugar seleccionado con el cable saliendo desde la parte superior.

2. Ajuste el ángulo de la cámara

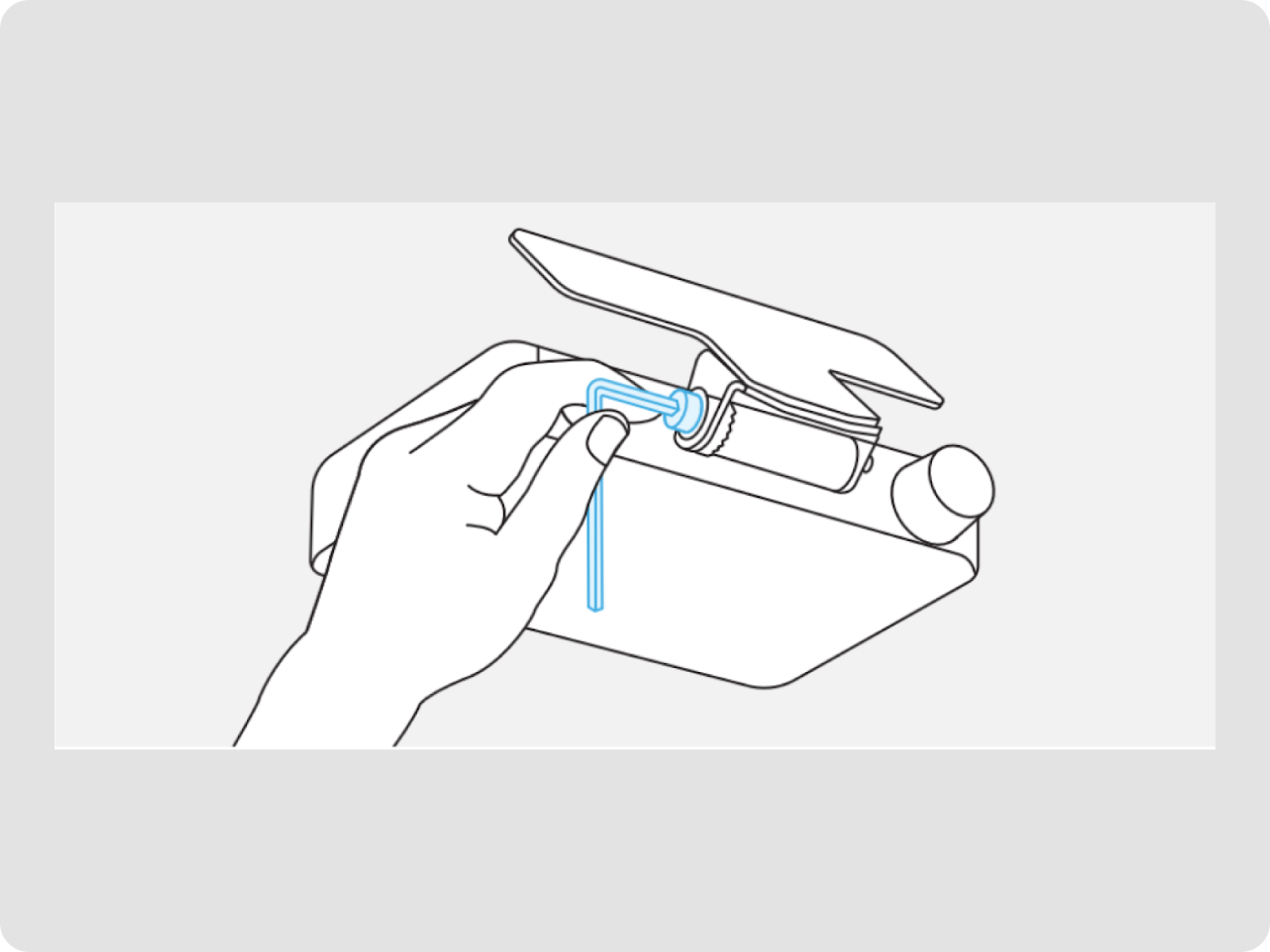

3. Apriete el tornillo con la llave Allen y alinee el ángulo de la cámara para que ambas cámaras, de carretera y de conductor, permanezcan visibles.

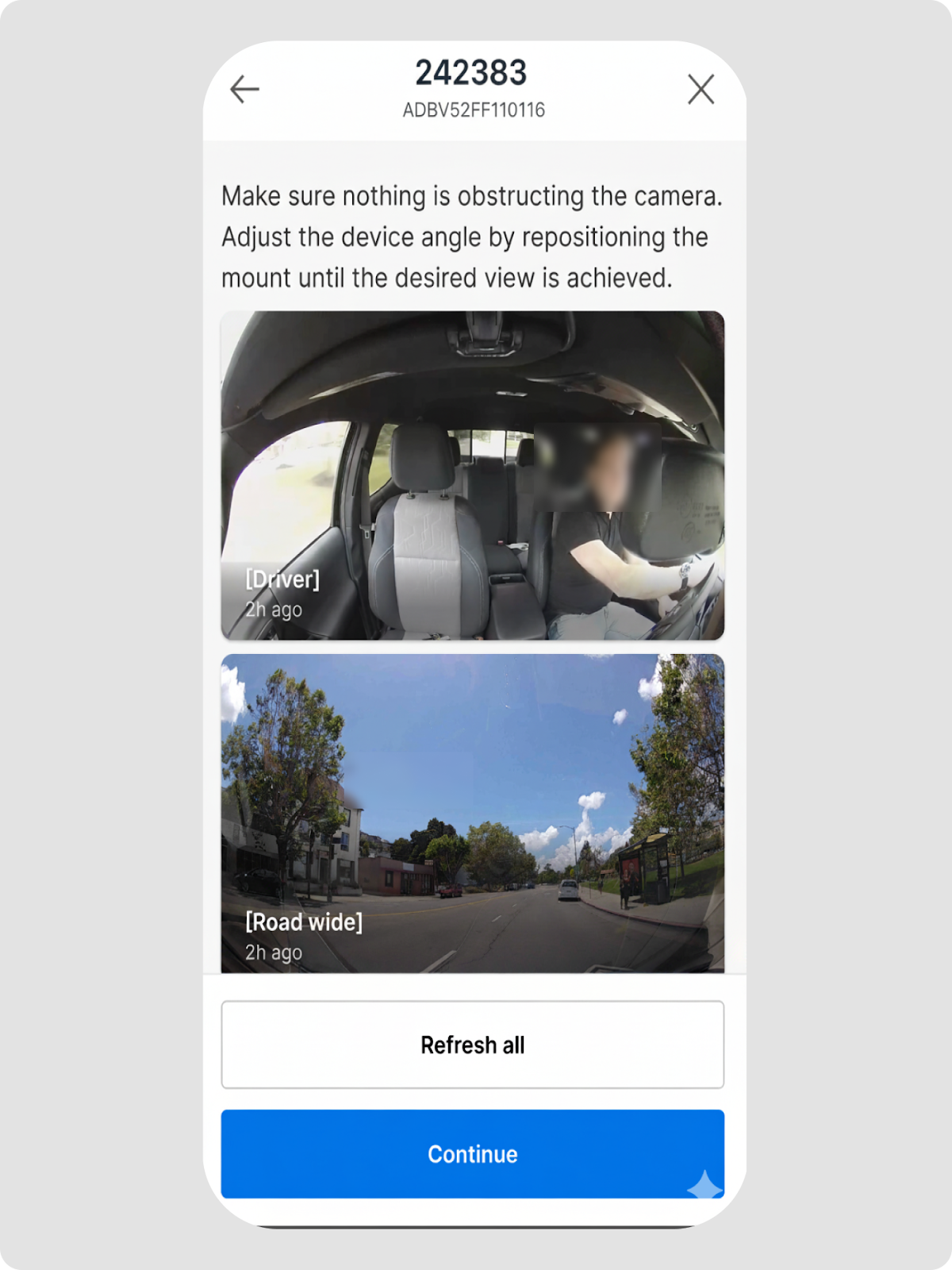

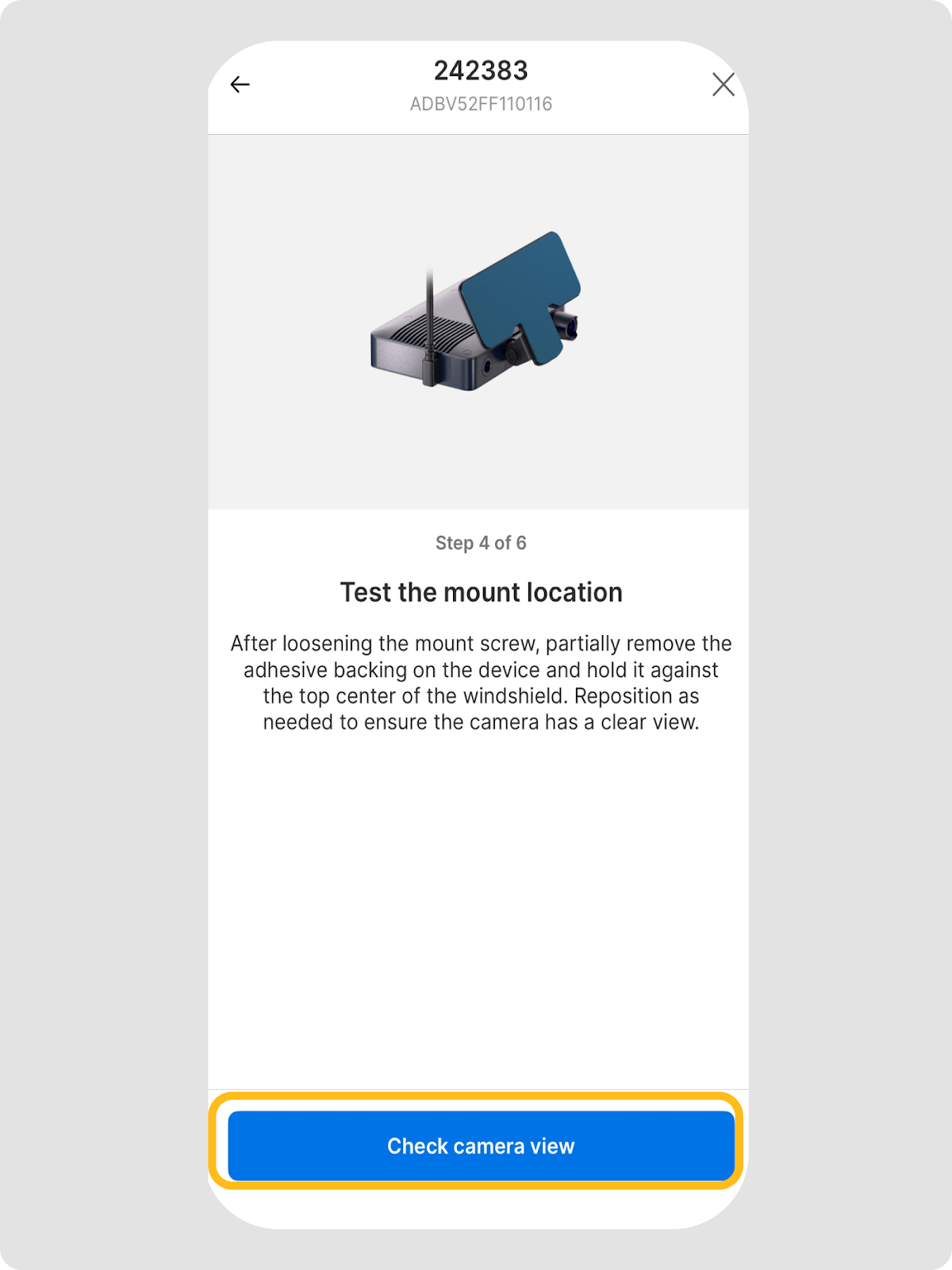

4. Toque Verificar vista de cámara en la pantalla Probar lugar de montaje .

5. El AI Dashcam Plus muestra la vista de la cámara.

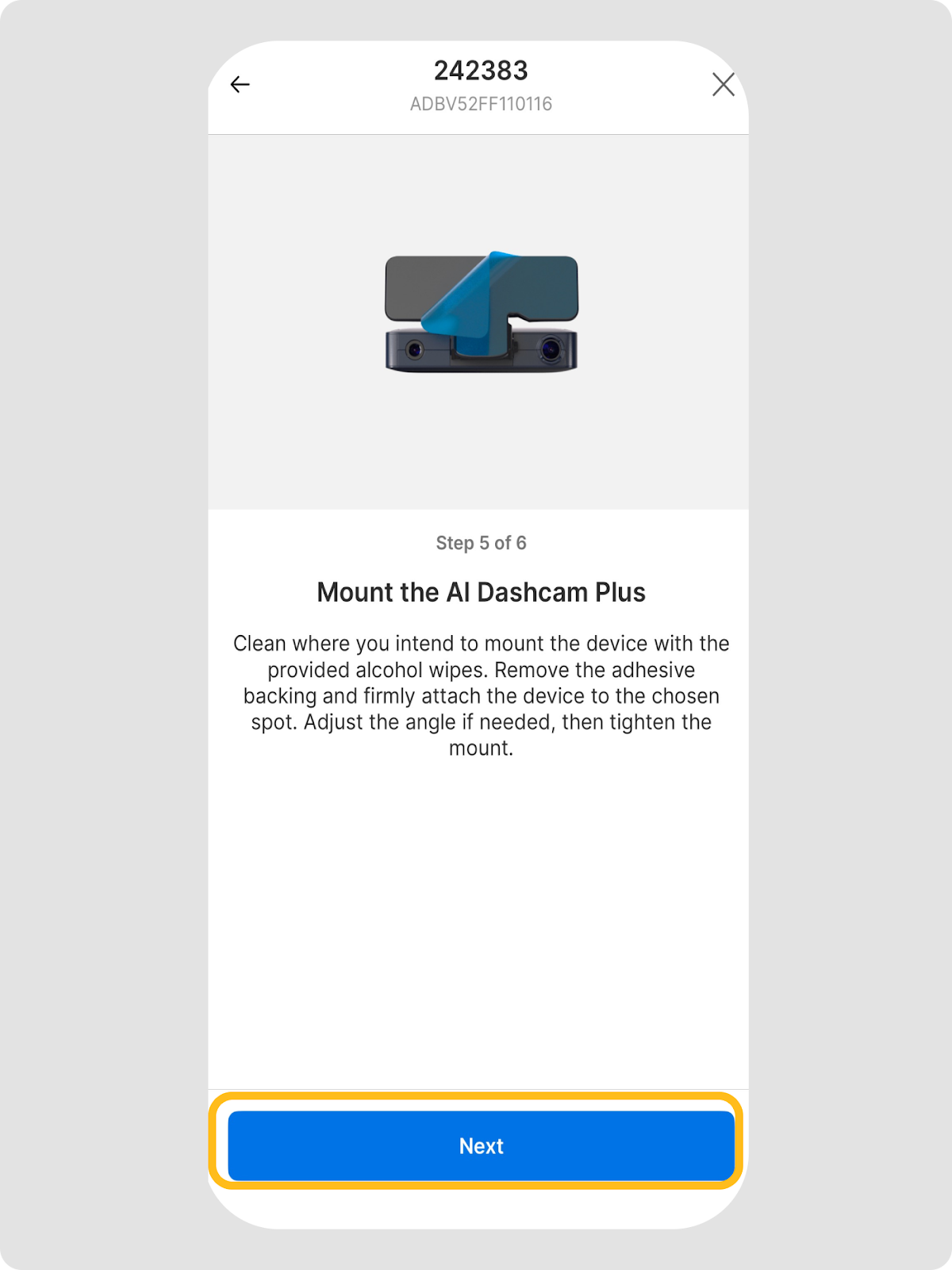

3. Montar el AI Dashcam Plus

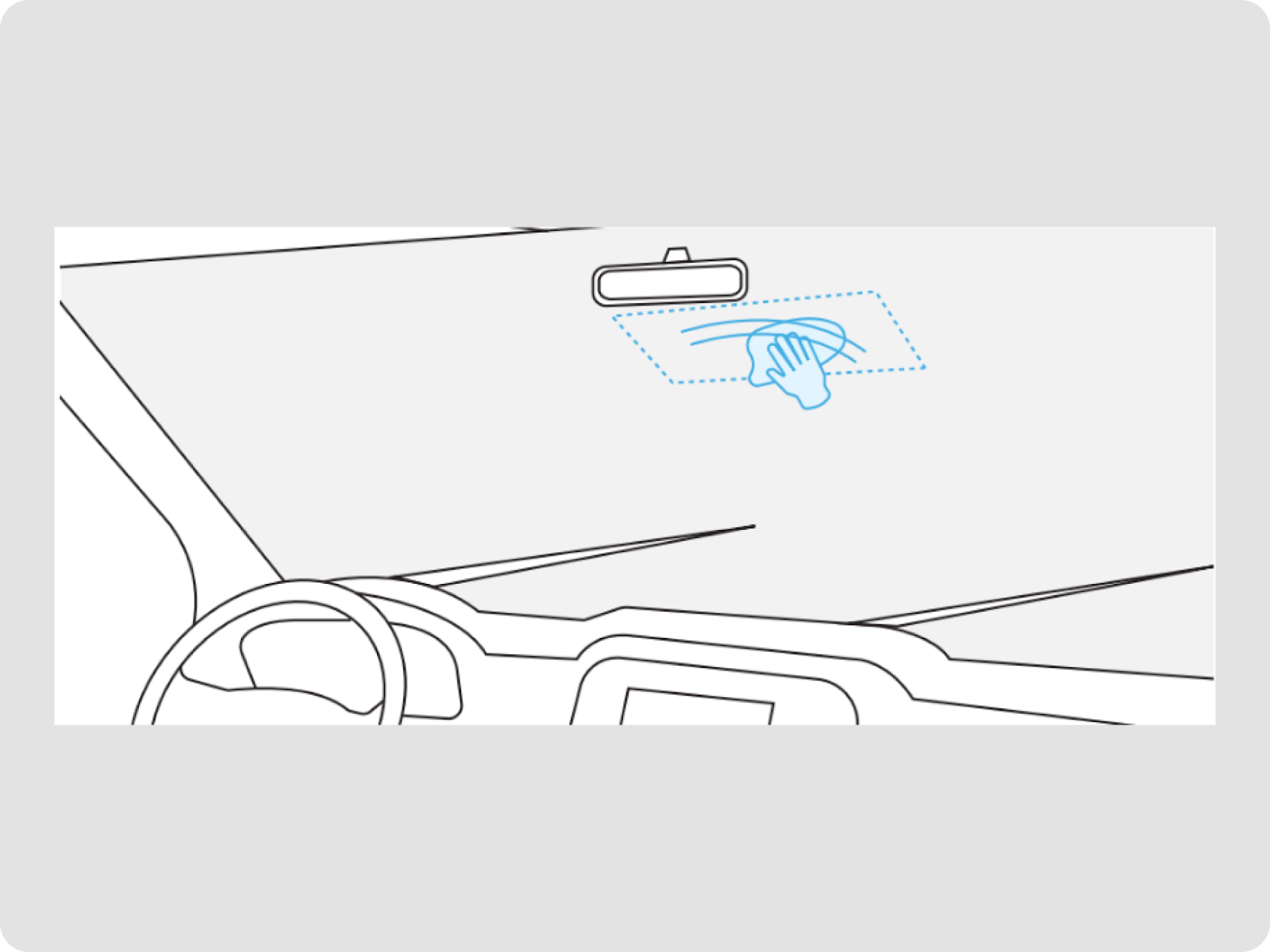

1. Limpie el lugar de montaje con las toallitas proporcionadas.

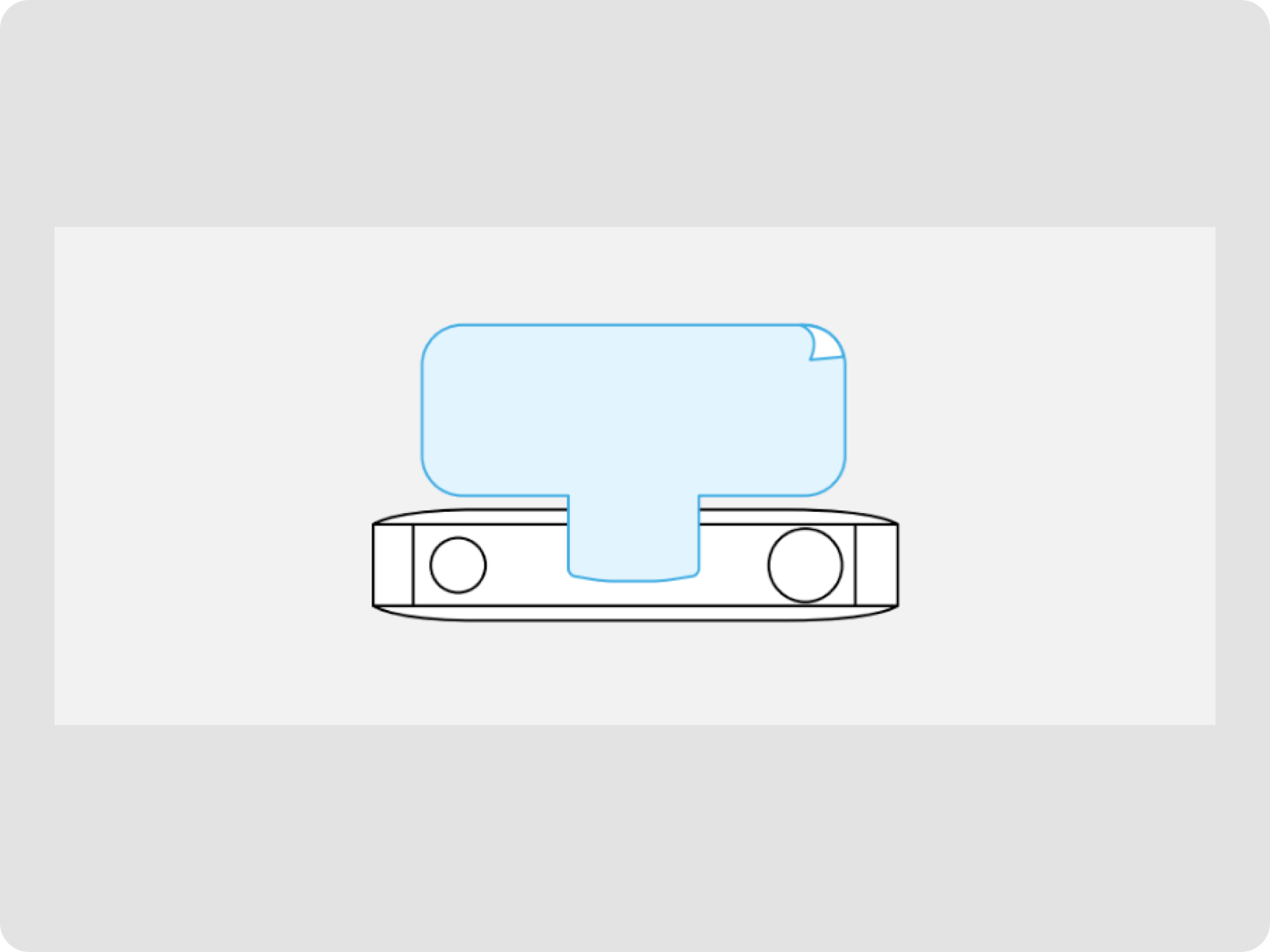

2. Retire la etiqueta adhesiva del soporte.

3. Coloque la dashcam (lado de doble lente mirando hacia la carretera) y presione firmemente durante más de 10 segundos.

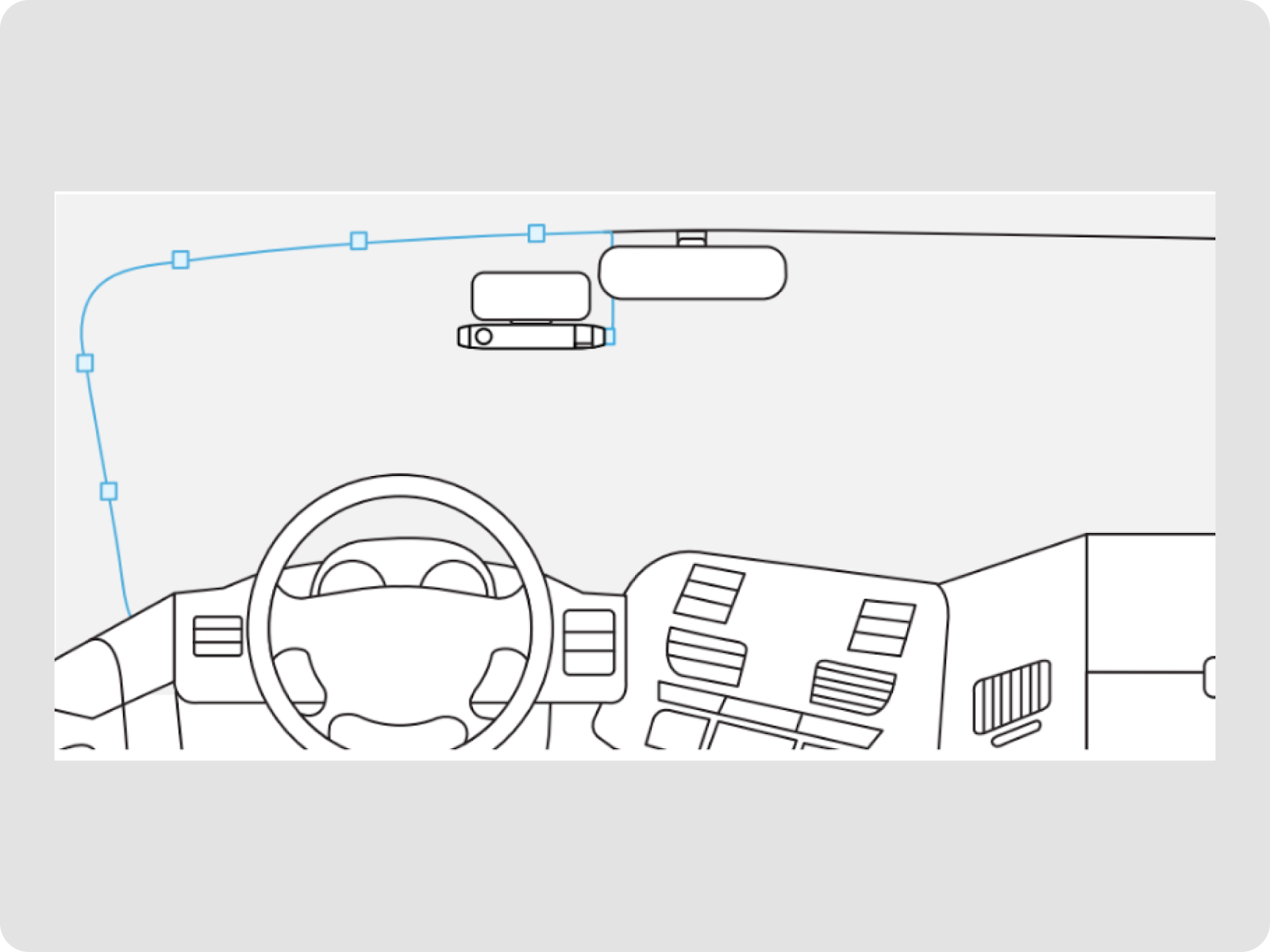

4. Use abrazaderas para asegurar el cable.

5. Una vez hecho, toque Siguiente en la pantalla Montar AI Dashcam Plus .

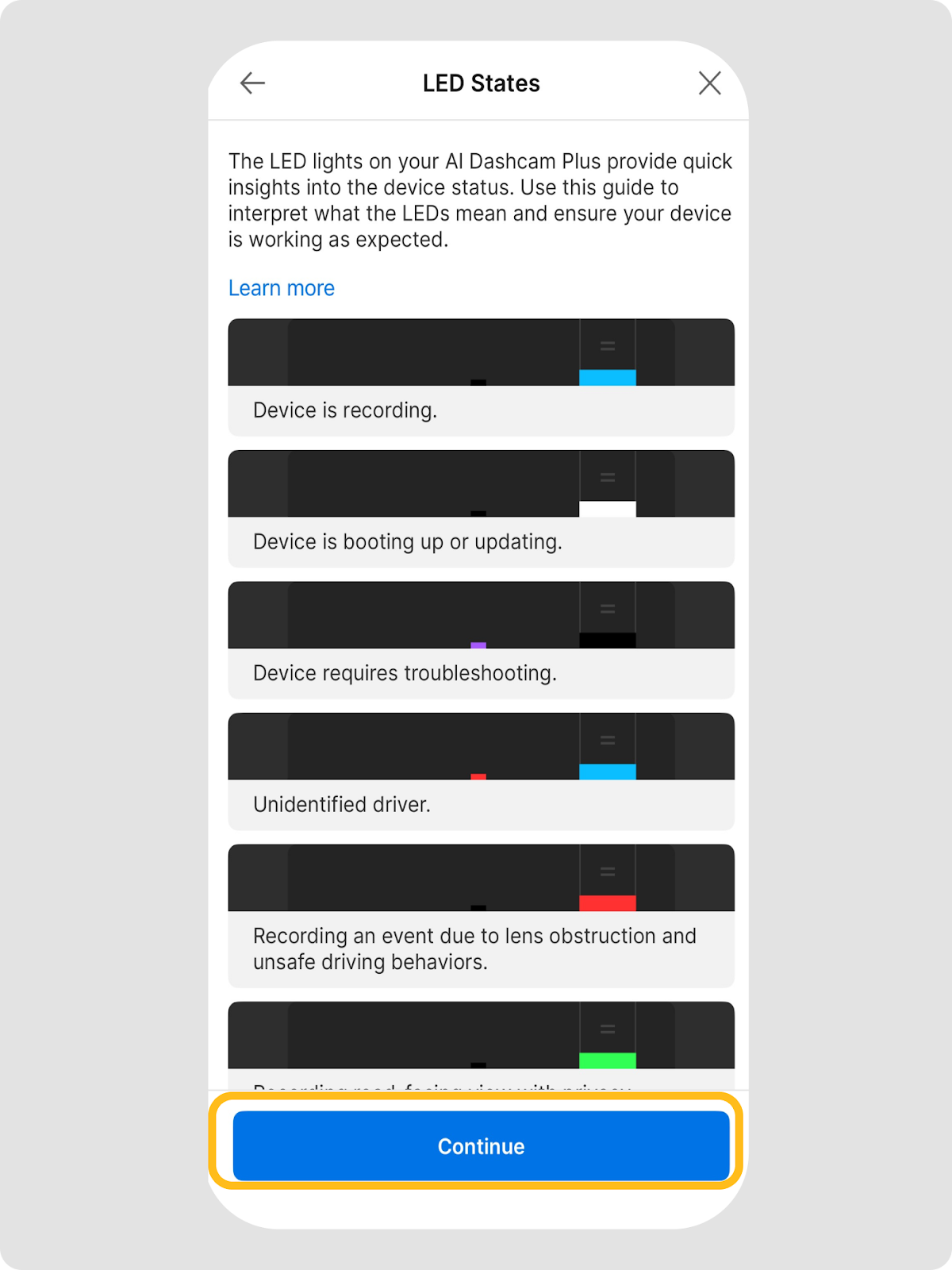

6. Conozca los estados del LED y toque Continuar.

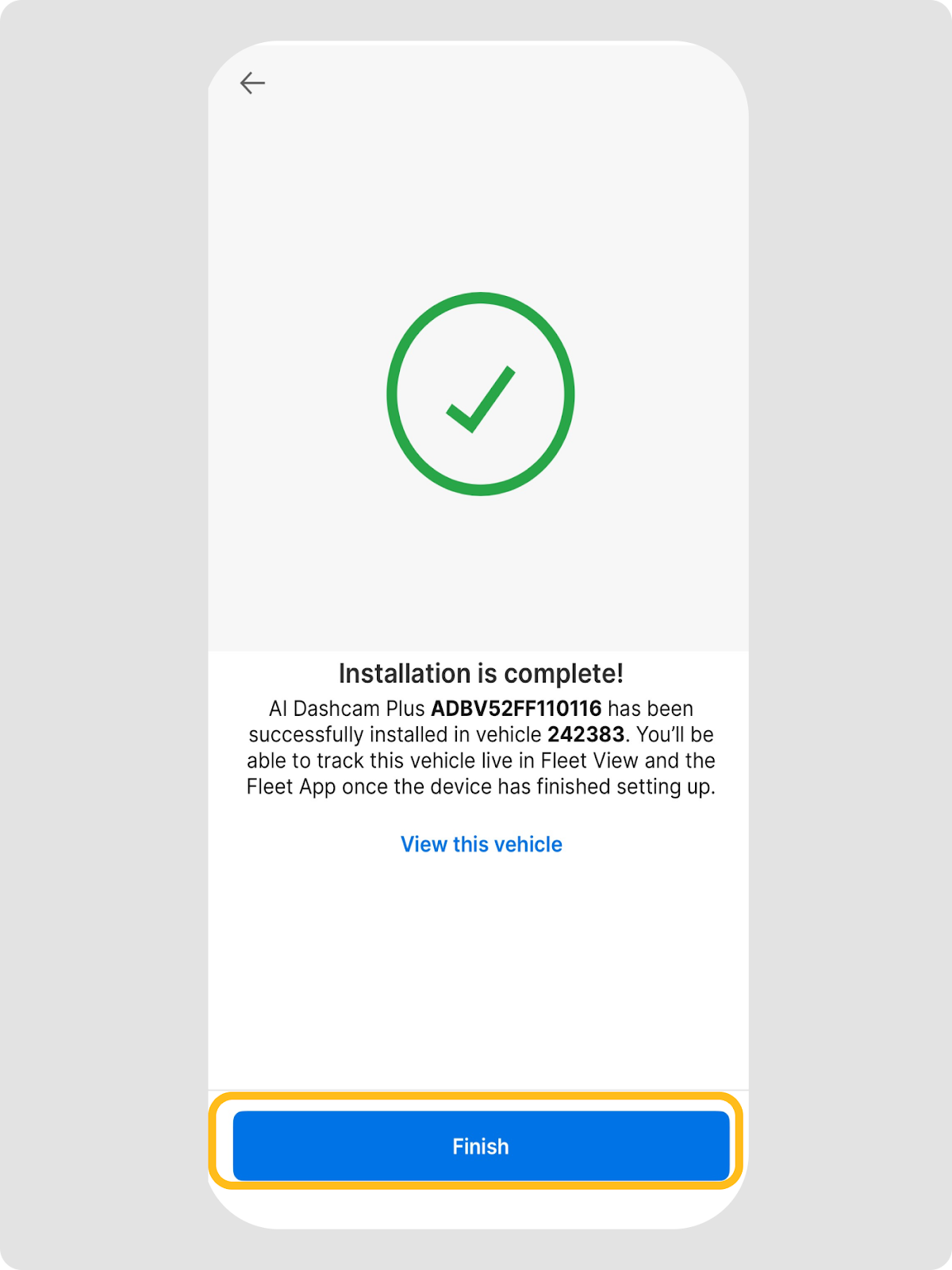

7. La instalación física ahora está completa, toque Finalizar.

Advertencias de batería y seguridad

• No reemplace la batería
• Evite fuego, altas temperaturas y daños mecánicos
• La presión o temperatura baja/alta puede causar una explosión o fuga.

Estados comunes del LED de AI Dashcam Plus

Los indicadores LED en AI Dashcam Plus muestran varios estados y proporcionan alertas visuales para comportamientos de conducción inseguros.

LED de conectividad

 LED de conectividad

Alertas de AI Dashcam

Cuando AI Dashcam Plus detecta una conducción insegura (como exceso de velocidad o uso del teléfono), advierte al conductor de inmediato mediante luces y sonidos.

Para activar estas alertas dentro de la cabina, vaya al  Panel de control de Motive Fleet y habilite las configuraciones.



Preguntas frecuentes



¿Qué es el almacenamiento configurable de AI Dashcam Plus?

La calidad de video y el almacenamiento de grabaciones disponibles para AI Dashcam Plus (DC-63/64) son los siguientes:





¿Cuál es la diferencia entre AI Dashcam Plus y AI Dashcam?

La tabla a continuación compara las características de AI Dashcam Plus y AI Dashcam/Vehicle Gateway disponibles actualmente.
