Este artículo proporciona una lista detallada de cables compatibles, incluyendo su propósito, casos de uso y recursos de instalación.
Descripción general
Motive ofrece una variedad de cables para conectar el AI Dashcam Plus.
- Vehículos de servicio pesado: Compatible con vehículos como Peterbilt, Kenworth, Freightliner Cascadia e International.
- Vehículos de servicio ligero: Compatible con vehículos como Ford, GM, Mercedes, Chrysler, Hyundai, Fiat, Citroen, Peugeot, Volkswagen y Audi.
- Vehículos especializados: Compatible con vehículos como Volvo, Mack y Freightliner.
Cables para vehículos de servicio pesado (J1939 / RP1226)

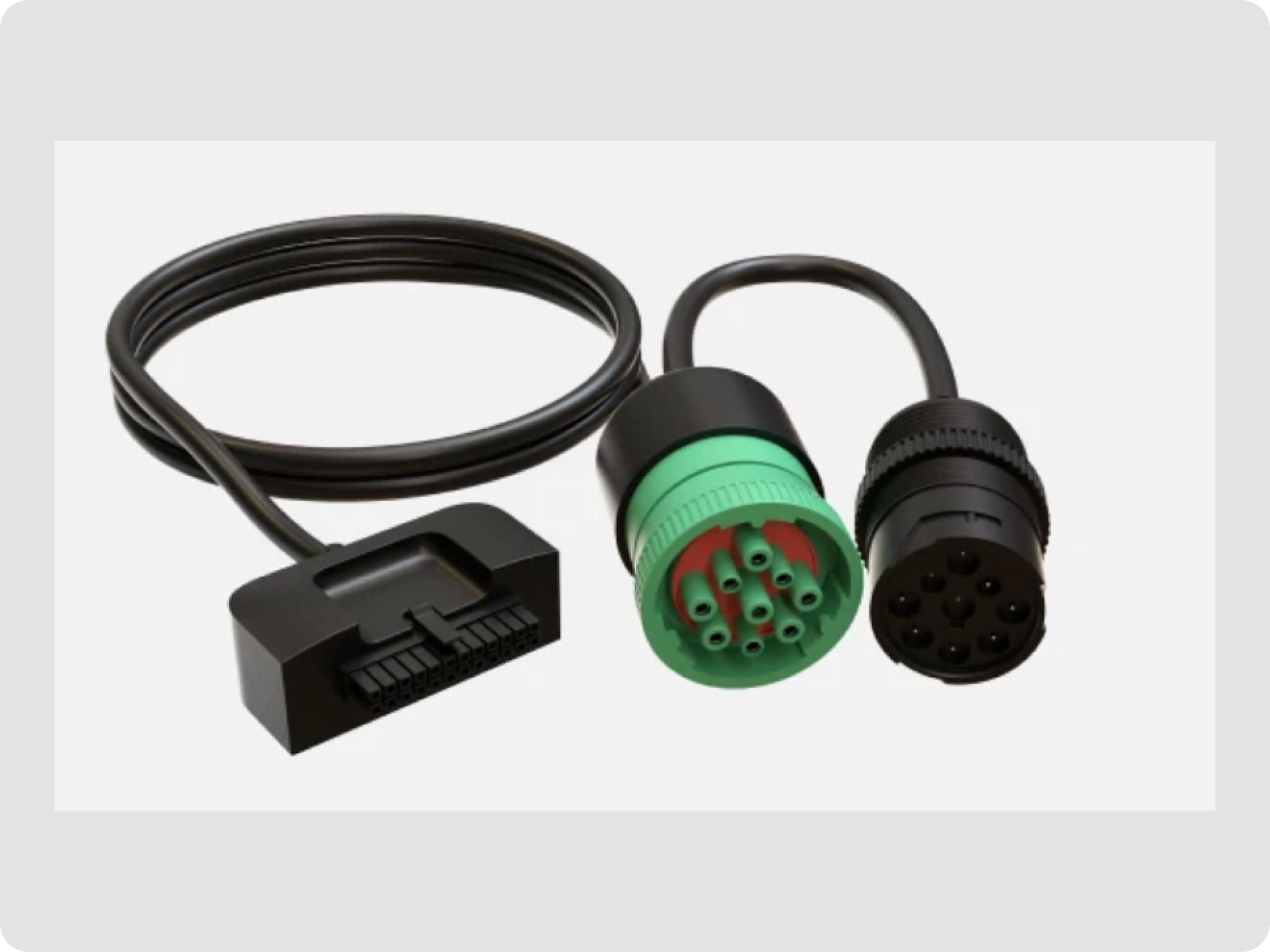

Cable VCBL-Y-1939: Cable en Y J1939 de 9 pines
Cable en Y para servicio pesado para vehículos con puertos de diagnóstico J1939 de 9 pines (Tipo 1 y Tipo 2). Compatible con conexiones directas e instalaciones con cable en Y con múltiples clips de montaje.

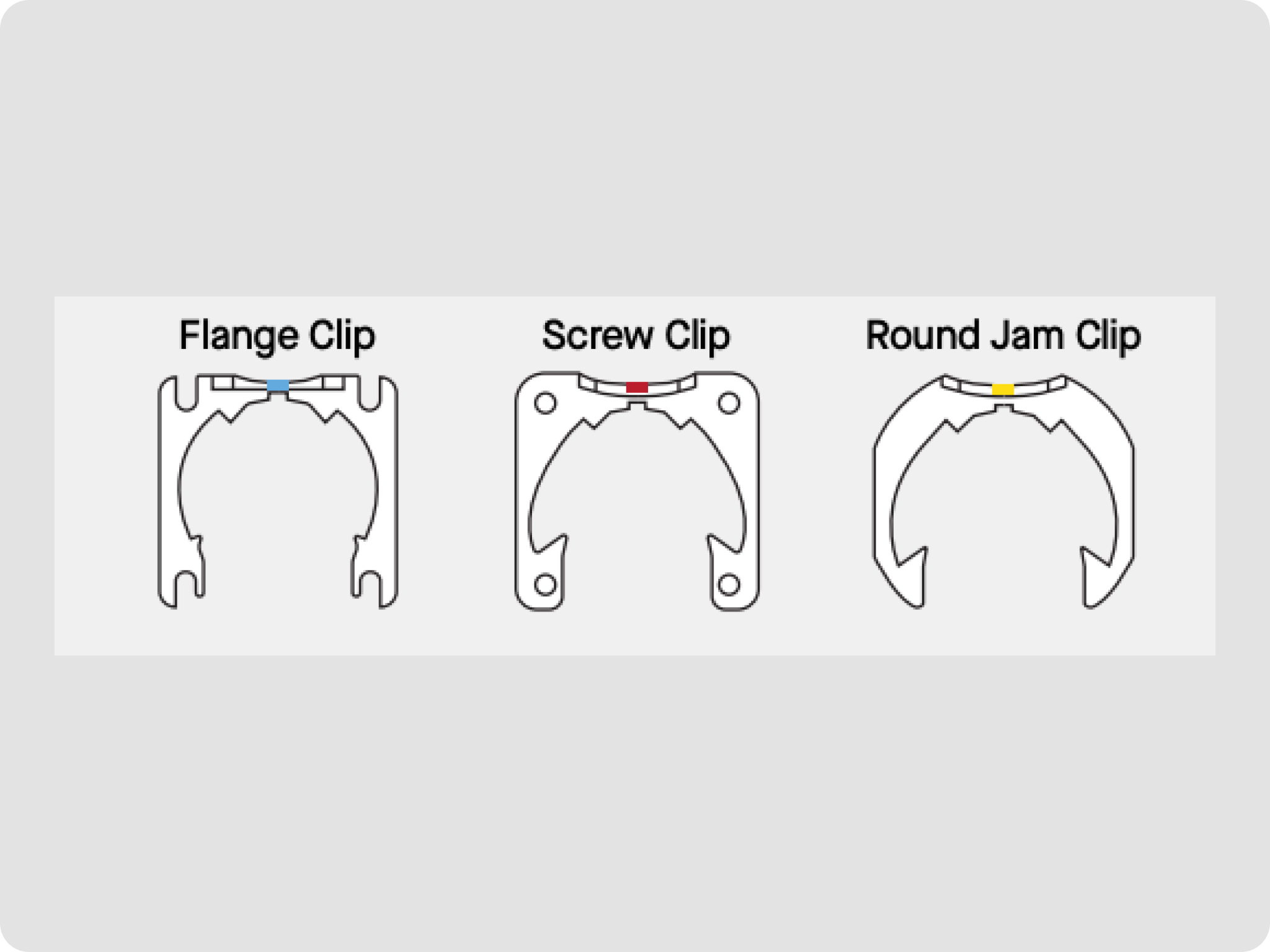

| Nota: Coloque el clip de montaje apropiado en el conector (P3) - alinee la línea de color con la línea blanca en el conector |
Clips de montaje incluidos en la caja:
Ejemplo: PETERBILT 357 (2005), Kenworth T680 (2019)

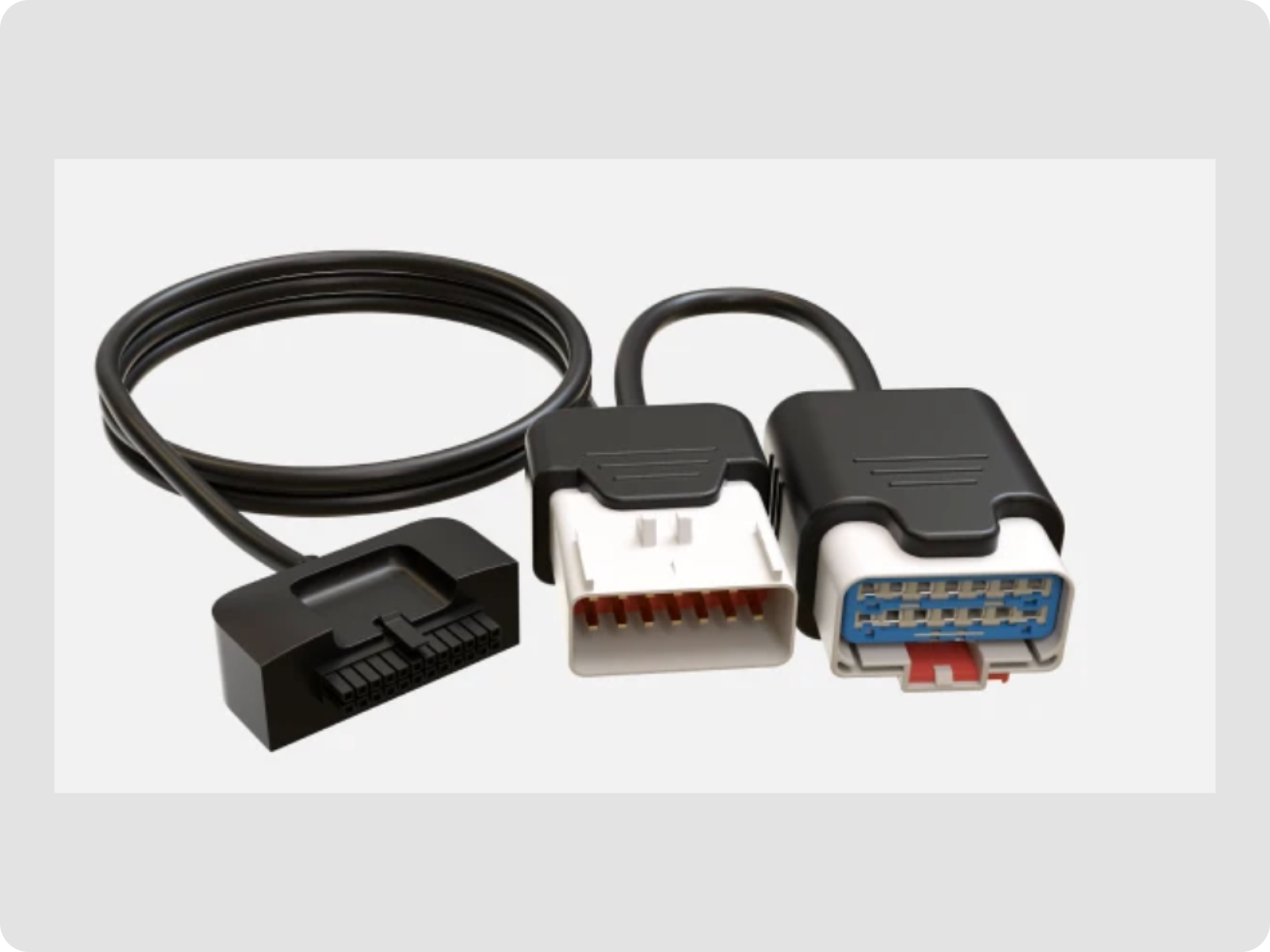

Cable VCBL-Y-1226: Cable RP1226
Cable en Y diseñado para vehículos con puertos telemáticos RP1226. Compatible con conexiones directas e instalaciones con cable en Y usando el conector telemático dedicado para ayudar a preservar la garantía del vehículo.
Ejemplo: Freightliner Cascadia (2021), INTERNATIONAL MV607 (2023)

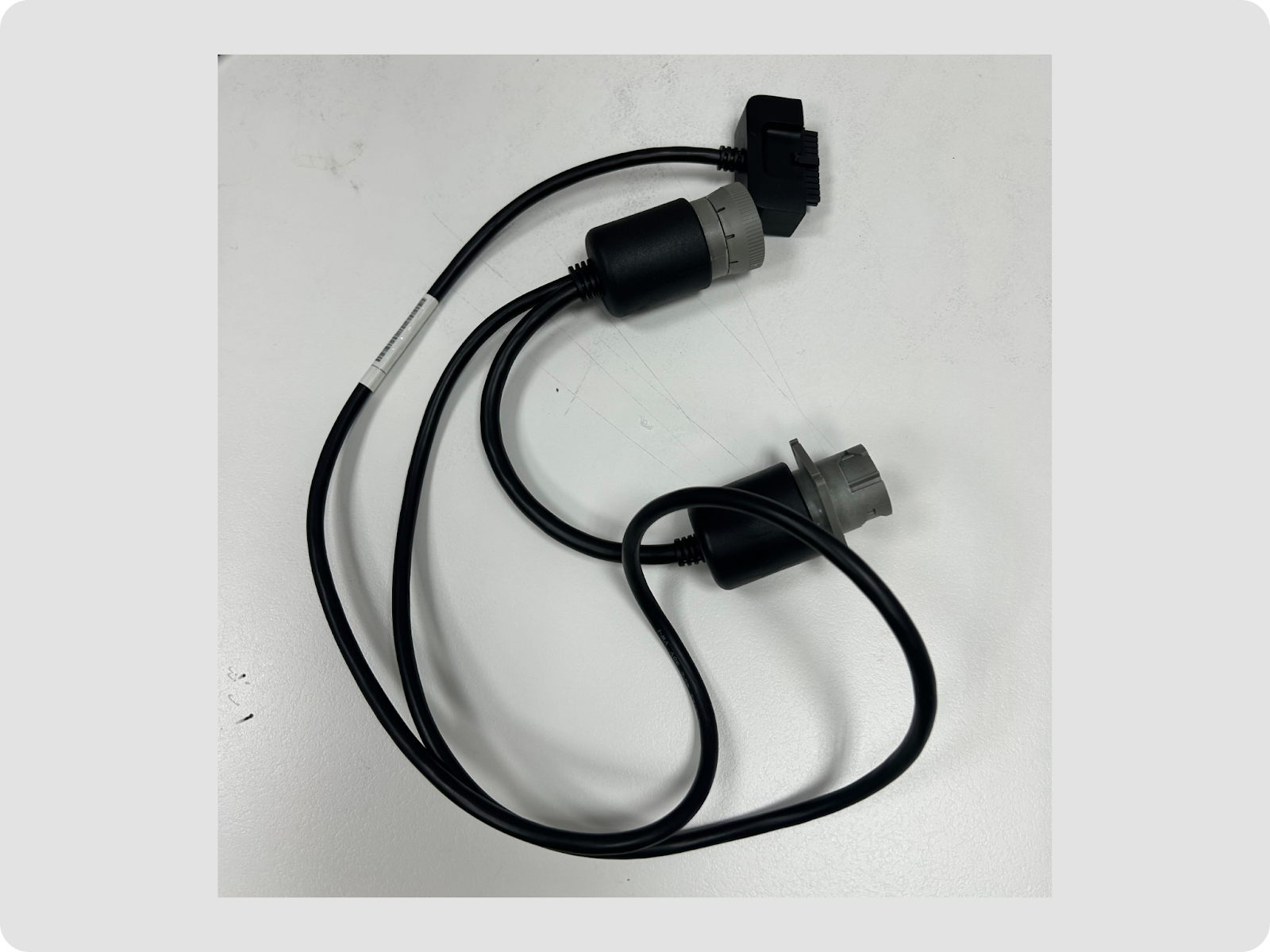

Cable VCBL-Y-6PIN: Cable en Y J1708 de 6 pines
Cable en Y para servicio pesado para vehículos con puertos de diagnóstico J1708 de 6 pines usados en tractores y vehículos vocacionales antiguos Clase 6–8. Compatible con conexión directa e instalaciones con cable en Y, permitiendo conectar directamente al puerto de 6 pines o preservar el acceso diagnóstico OEM usando la configuración de cable en Y.
Ejemplo: Algunos modelos Western Star, Freightliner FLD/Coronado, International 4700/4900 y Sterling L/A9500.
Cables para vehículos de servicio ligero (OBD-II)

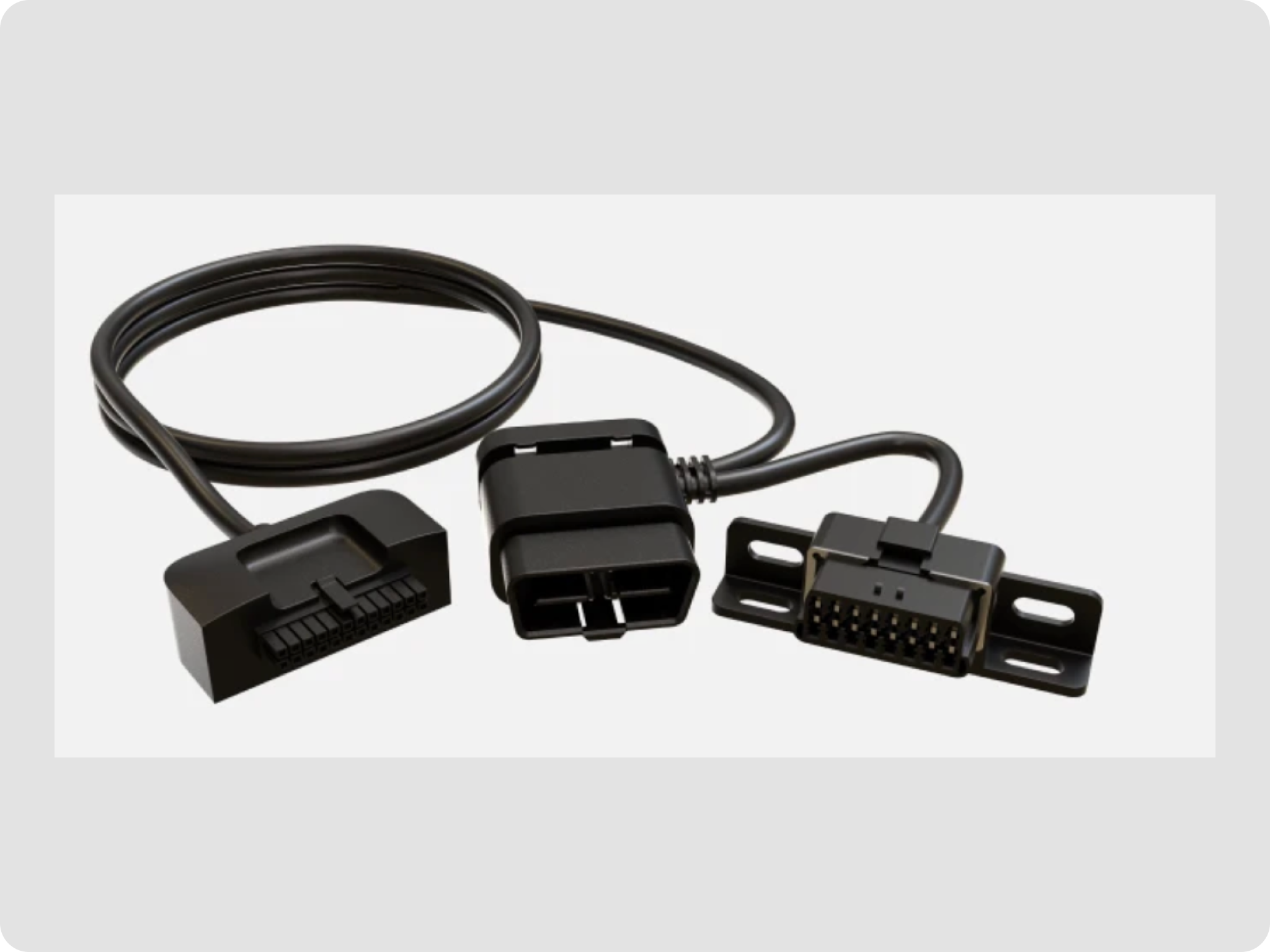

Cable VCBL-Y-OBD2: Cable en Y OBD-II
Cable en Y para vehículos con puertos de diagnóstico OBD-II. Compatible con conexiones directas e instalaciones con cable en Y con soportes de montaje específicos para cada marca.
| Nota: Seleccione el soporte de montaje que coincida con el puerto de diagnóstico OBD-II de su vehículo. Asegúrese de que el conector diagnóstico de repuesto (P3) esté firmemente sujeto al soporte compatible para un ajuste y estabilidad adecuados. |
Soportes de montaje incluidos en la caja:
Ejemplo: Ford F-150 (2019), Volvo 9700 (2017)
Cables especializados

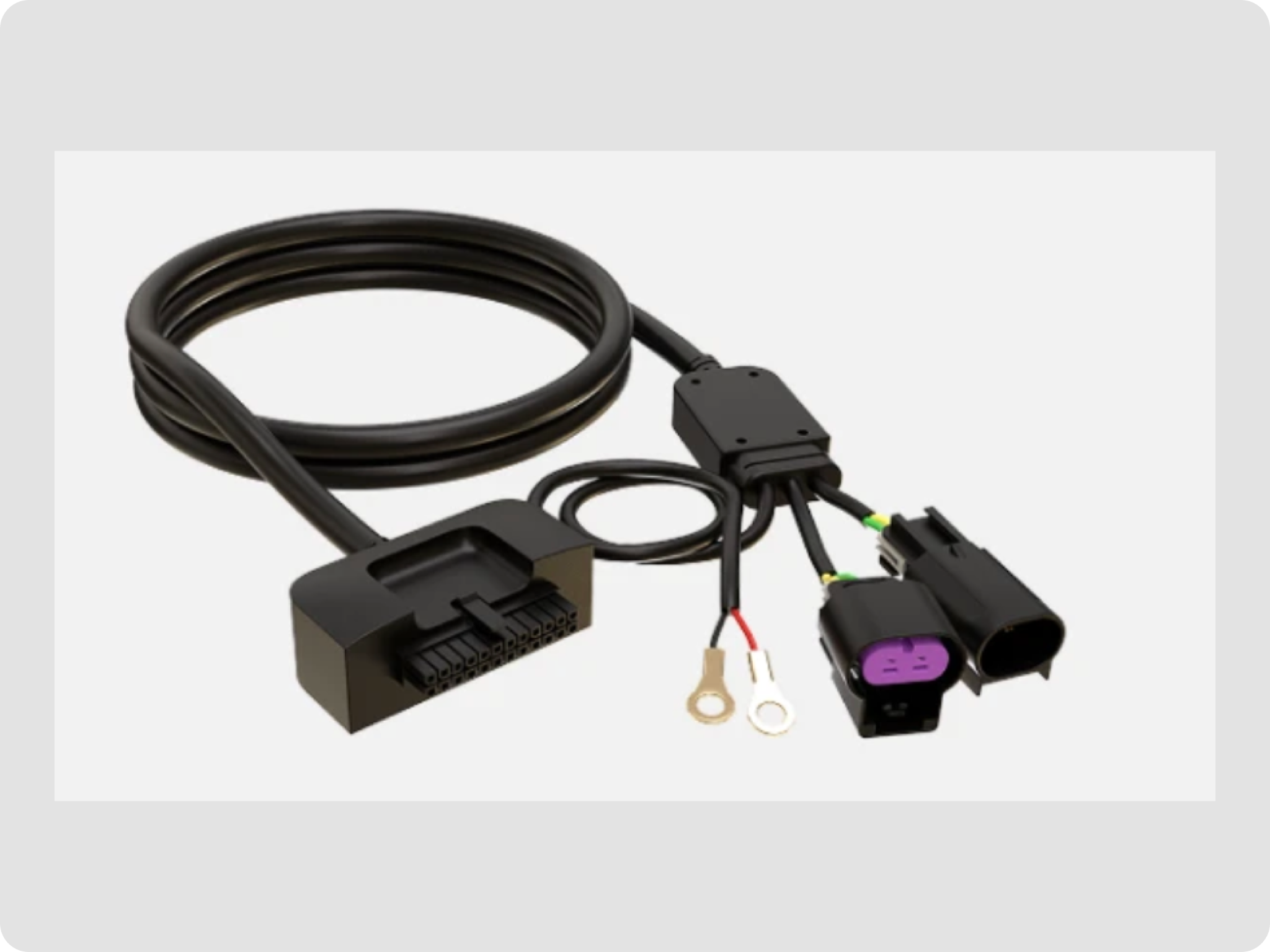

Cable VCBL-D-VOLMC: Cable para Volvo (2013-2018) y Volvo/Mack (2019+)
Cable de conexión directa para vehículos Volvo (2013–2018) y Volvo/Mack (2019+). Se conecta al bus J1939 y a la alimentación del vehículo usando una resistencia de terminación.
Ejemplo: Camión Volvo VAH (2020), Mack Anthem (2019)
Cable VCBL-D-MACK: Cable para Mack (2013–2018)
Cable de conexión directa para vehículos Mack (2013–2018). Usa terminales de anillo y una resistencia de terminación para J1939 y una conexión de alimentación.
Ejemplo: Mack Pinnacle (2017), Mack CXU (2016)

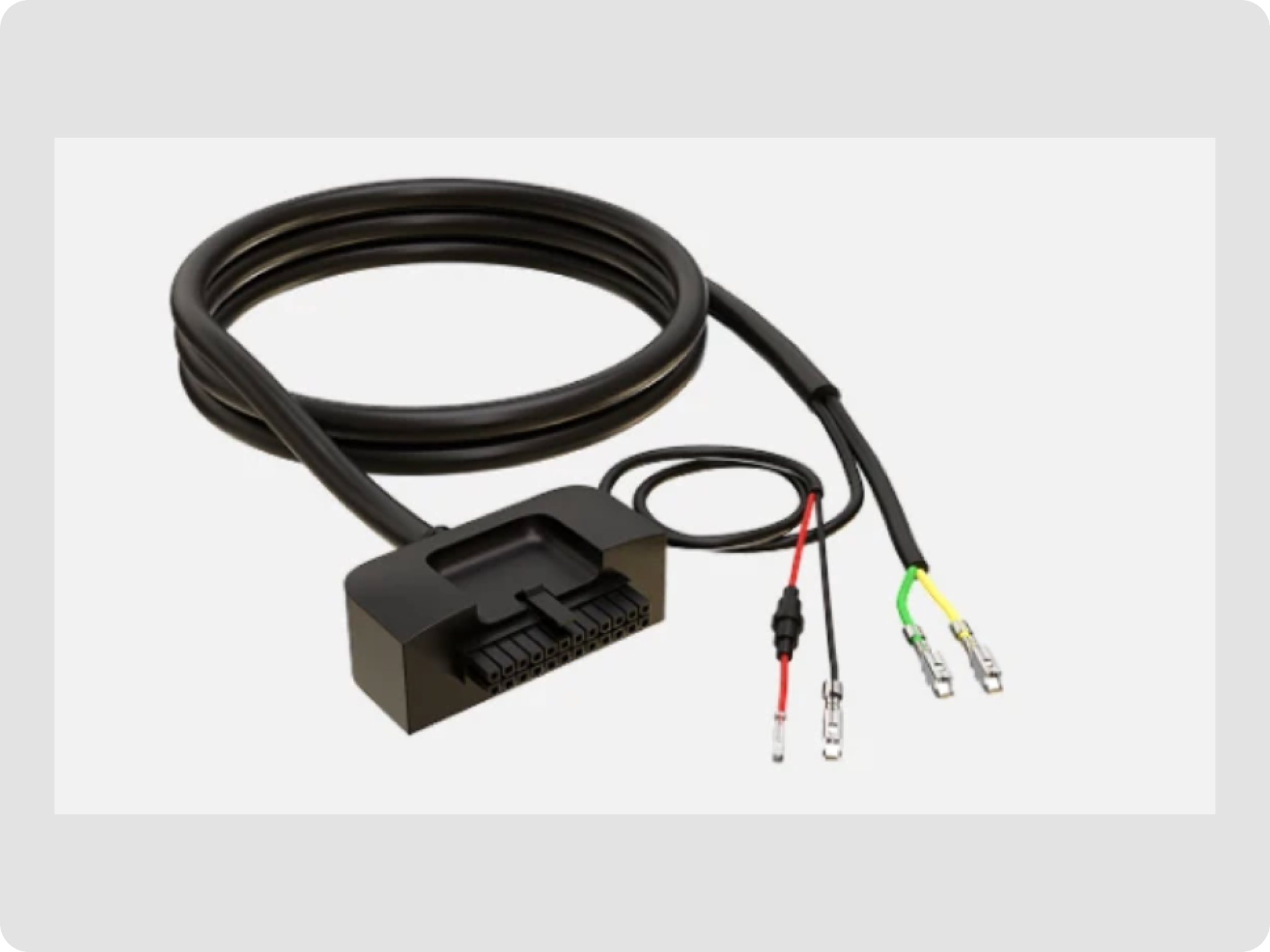

Cable VCBL-D-FRGHT: Cable para Freightliner (2017+)
Cable de conexión directa para camiones Freightliner (2017+). Se conecta a la red CAN J1939 de 250K y a los paquetes de empalmes de alimentación del vehículo.
Ejemplo: Freightliner M2 (2019), Freightliner SD122 (2021)
| Nota: Siempre use el cable recomendado para compatibilidad y protección de garantía. |
| ADVERTENCIA: Para vehículos que puedan operar en el Estado de California, las regulaciones pueden prohibir la instalación de cualquier configuración de cable en Y si implica reubicar el puerto de diagnóstico dentro del vehículo. Si el vehículo puede operar en California, asegúrese de que la instalación no reubique el puerto de diagnóstico. Los clientes de Motive son los únicos responsables de su cumplimiento con todas las leyes y regulaciones aplicables |
